灵创照明LED硬灯条（LED线条灯）施工图
LED硬灯条(LED线条灯）安装说明
A：低压（高压）单色数码管，6米进一次电，用DC电源，棕色为正，蓝色为负。
B：外控硬灯条,LED线头灯1、只有一个四芯线的：红色为正，黑色为负，绿蓝为信号线，绿色为DAT，蓝色为GND，
2、大头为电源线（棕色为正，蓝色为负），一个400W电源分四路，每路带6米，共带24米小头为信号线（黑色接DAT，红色接GND），信号必须从数码管的公头进（带帽为公头，铜头除外），母头出线。
C：内控硬灯条（低压）必须用变压器，300W变压器共带24米，每路带6米。
LED硬灯条用四线芯安装图
LED硬灯条轮郭的安装图(二芯线头，大头为电源，小头为信号）轮郭安装。
产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65INTERNATIONAL PROTECTION RATING外型立体图：PRODUCT PHOTO透镜加之最佳光束控制，PRODUCT SIZE外型尺寸产品防护等级（IP）：IP67 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP68 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP66INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸）产品防护等级（IP）：IP65INTERNATIONAL PROTECTION RATING外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸正白光、暖白光、金黄光、产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP55 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸。

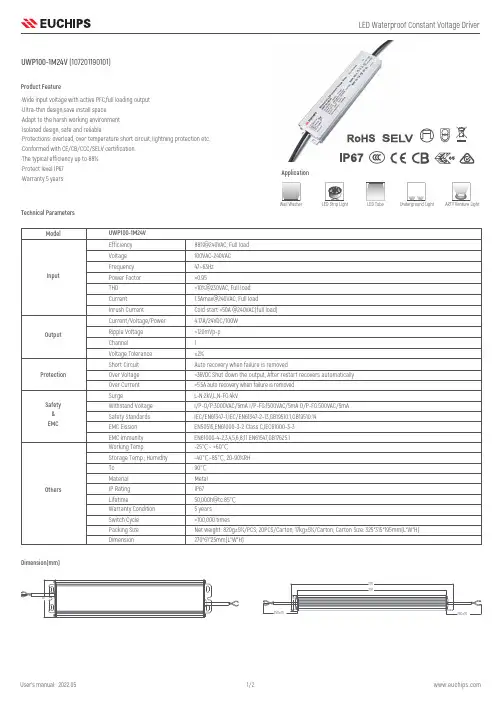

UWP100-1M24V (107201190101)Product FeatureDimension(mm)100VAC-240VAC 47~63Hz 88%@240VAC, Full load >0.95<10%@230VAC, Full load Cold start <50A @240VAC(full load)1.3Amax@240VAC, Full load 270*61*25mm(L*W*H)IP67-25℃~ +60℃-40℃~85℃, 20-90%RH 90℃Metal 50,000h@tc:85℃±2%<120mVp-p >100,000 times14.17A/24VDC/100W UWP100-1M24V Tc LifetimeMaterialDimensionPacking Size IP Rating Working Temp.Storage Temp.; Humidity Switch Cycle 5 years Warranty Condition Efficiency Current Inrush Current Current/Voltage/PowerRipple Voltage Channel Voltage Tolerance Voltage FrequencyPower Factor THD Short CircuitOver CurrentAuto recovery when failure is removed<5.5A auto recovery when failure is removedOver Voltage <36VDC Shut down the output, After restart recovers automatically OthersModelOutputInputProtectionTechnical Parameters·Wide input voltage with active PFC,full loading output ·Ultra-thin design,save install space·Adapt to the harsh working environment ·Isolated design, safe and reliable·Protections: overload, over temperature short circuit, lightning protection etc.·Conformed with CE/CB/CCC/SELV certification.·The typical efficiency up to 88%·Protect level IP67·Warranty 5 yearsNet weight: 820g±5%/PCS; 20PCS/Carton; 17kg±5%/Carton; Carton Size: 325*315*195mm (L*W*H)Wall WasherLED TubeApplication6125127025250±10250±10Safety Standards EMC Eission EMC Immunity SurgeL-N:2kV,L,N-FG:4kVI/P-O/P:3000VAC/5mA I/P-FG:1500VAC/5mA O/P-FG:500VAC/5mA IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14EN50515,EN61000-3-2 Class C,IEC61000-3-3EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1Withstand Voltage Safety &EMCWiring Diagram※ The contents of this manual are updated without prior notice. If the function of the product you are using is inconsistent with the instructions, the function of the product shall prevail.Please contact us if you have any questions.Cautions1 This product should cut off the input voltage and installed by a professional.2 Make sure that the output voltage and current of the power supply must meet the specifications of the lamp before installation.3 It is waterproof IP67,do not soak in water for a long time when using.4 The driver should be installed in a well space and environment.5 The sectional area of the conductor wire which connect to the driver and lamp should be enough (Recommended less than 4A/mm 2).6 Make sure all connections are correct and secure before powering up.7 If break down during use,it must be repaired by a professional or contact the supplier.Ambient Temperature(℃)L o a d (%)20406080100120-20-101020304050600Derating CurveUWP100-1M24V (107201190101)产品特点·宽电压输入，足功率输出·超薄设计，节约安装空间·适应严酷的工作环境·采用隔离式设计，安全可靠·具有防雷、过载、短路、过温等保护功能·符合CE/CB/CCC/SELV 认证·整机典型效率高达88%·防护等级达IP67·质保期5年技术参数洗墙灯LED硬灯条应用100VAC-240VAC 47~63Hz 88%@240VAC, 满载>0.95<10%@230VAC, 满载冷启动 <50A @240VAC(满载)1.3Amax@240VAC, 满载270*61*25mm(长*宽*高)IP67-25℃~60℃-40℃~85℃, 20-90%RH 90℃金属50,000h@tc:85℃±2%<120mVp-p >100,000次14.17A/24VDC/100W UWP100-1M24V Tc 寿命材质产品尺寸包装重量防水等级工作温度储存温度、湿度开关周期5年质保效率电流浪涌电流电流/电压/功率波纹电压通道电压公差电压频率功率因数THD 短路过流故障排除后自动恢复<5.5A 故障排除自动恢复过压<36VDC 关断输出，重启后恢复其它型号输出输入保护净重: 820g±5%/个; 20个/箱; 17kg±5%/箱; 外箱尺寸: 325*315*195mm (长*宽*高)产品尺寸(mm)6125127025250±10250±10安规与电磁兼容安全标准电磁兼容EMC 抗扰度浪涌耐压L-N:2kV,L,N-FG:4kVI/P-O/P:3000VAC/5mA I/P-FG:1500VAC/5mA O/P-FG:500VAC/5mA IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14EN50515,EN61000-3-2 Class C,IEC61000-3-3EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1※ 本说明书内容如有更新，恕不另行通知。

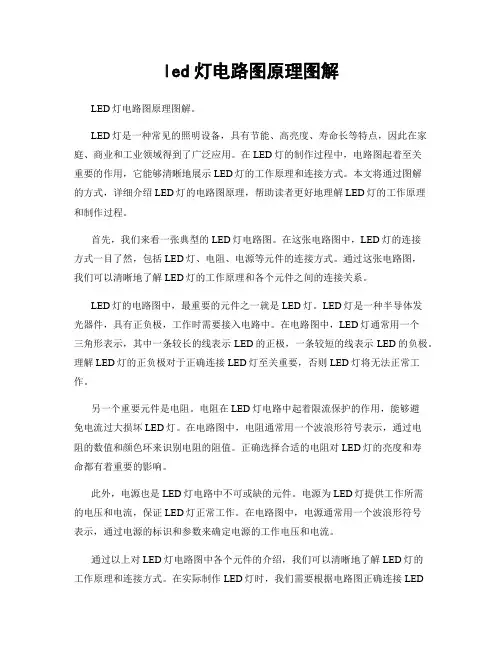

led灯电路图原理图解LED灯电路图原理图解。
LED灯是一种常见的照明设备，具有节能、高亮度、寿命长等特点，因此在家庭、商业和工业领域得到了广泛应用。
在LED灯的制作过程中，电路图起着至关重要的作用，它能够清晰地展示LED灯的工作原理和连接方式。
本文将通过图解的方式，详细介绍LED灯的电路图原理，帮助读者更好地理解LED灯的工作原理和制作过程。
首先，我们来看一张典型的LED灯电路图。
在这张电路图中，LED灯的连接方式一目了然，包括LED灯、电阻、电源等元件的连接方式。
通过这张电路图，我们可以清晰地了解LED灯的工作原理和各个元件之间的连接关系。
LED灯的电路图中，最重要的元件之一就是LED灯。
LED灯是一种半导体发光器件，具有正负极，工作时需要接入电路中。
在电路图中，LED灯通常用一个三角形表示，其中一条较长的线表示LED的正极，一条较短的线表示LED的负极。
理解LED灯的正负极对于正确连接LED灯至关重要，否则LED灯将无法正常工作。
另一个重要元件是电阻。
电阻在LED灯电路中起着限流保护的作用，能够避免电流过大损坏LED灯。
在电路图中，电阻通常用一个波浪形符号表示，通过电阻的数值和颜色环来识别电阻的阻值。
正确选择合适的电阻对LED灯的亮度和寿命都有着重要的影响。
此外，电源也是LED灯电路中不可或缺的元件。
电源为LED灯提供工作所需的电压和电流，保证LED灯正常工作。
在电路图中，电源通常用一个波浪形符号表示，通过电源的标识和参数来确定电源的工作电压和电流。
通过以上对LED灯电路图中各个元件的介绍，我们可以清晰地了解LED灯的工作原理和连接方式。
在实际制作LED灯时，我们需要根据电路图正确连接LED灯、电阻和电源，确保LED灯正常工作。
同时，根据实际需要选择合适的电源和电阻，以确保LED灯的亮度和寿命。
总的来说，LED灯的电路图原理图解对于理解LED灯的工作原理和制作过程至关重要。
通过仔细观察电路图，我们可以清晰地了解LED灯的连接方式和各个元件的作用，从而更好地制作和维护LED灯。

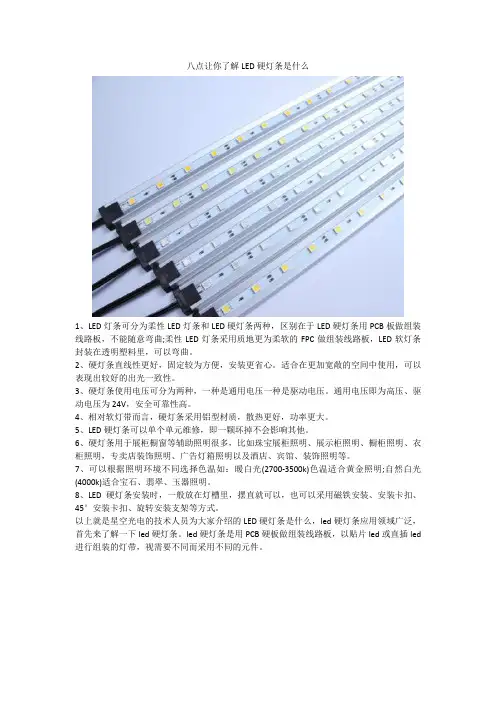

八点让你了解LED硬灯条是什么
1、LED灯条可分为柔性LED灯条和LED硬灯条两种，区别在于LED硬灯条用PCB板做组装线路板，不能随意弯曲;柔性LED灯条采用质地更为柔软的FPC做组装线路板，LED软灯条封装在透明塑料里，可以弯曲。
2、硬灯条直线性更好，固定较为方便，安装更省心。
适合在更加宽敞的空间中使用，可以表现出较好的出光一致性。
3、硬灯条使用电压可分为两种，一种是通用电压一种是驱动电压。
通用电压即为高压、驱动电压为24V，安全可靠性高。
4、相对软灯带而言，硬灯条采用铝型材质，散热更好，功率更大。
5、LED硬灯条可以单个单元维修，即一颗坏掉不会影响其他。
6、硬灯条用于展柜橱窗等辅助照明很多，比如珠宝展柜照明、展示柜照明、橱柜照明、衣柜照明，专卖店装饰照明、广告灯箱照明以及酒店、宾馆、装饰照明等。
7、可以根据照明环境不同选择色温如：暖白光(2700-3500k)色温适合黄金照明;自然白光(4000k)适合宝石、翡翠、玉器照明。
8、LED硬灯条安装时，一般放在灯槽里，摆直就可以，也可以采用磁铁安装、安装卡扣、45°安装卡扣、旋转安装支架等方式。
以上就是星空光电的技术人员为大家介绍的LED硬灯条是什么，led硬灯条应用领域广泛，首先来了解一下led硬灯条。
led硬灯条是用PCB硬板做组装线路板，以贴片led或直插led 进行组装的灯带，视需要不同而采用不同的元件。

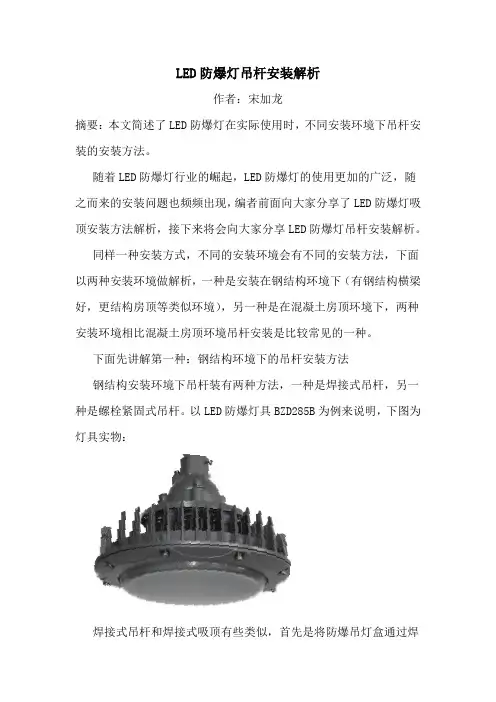

LED防爆灯吊杆安装解析
作者：宋加龙
摘要：本文简述了LED防爆灯在实际使用时，不同安装环境下吊杆安装的安装方法。
随着LED防爆灯行业的崛起，LED防爆灯的使用更加的广泛，随之而来的安装问题也频频出现，编者前面向大家分享了LED防爆灯吸顶安装方法解析，接下来将会向大家分享LED防爆灯吊杆安装解析。
同样一种安装方式，不同的安装环境会有不同的安装方法，下面以两种安装环境做解析，一种是安装在钢结构环境下（有钢结构横梁好，更结构房顶等类似环境），另一种是在混凝土房顶环境下，两种安装环境相比混凝土房顶环境吊杆安装是比较常见的一种。
下面先讲解第一种：钢结构环境下的吊杆安装方法
钢结构安装环境下吊杆装有两种方法，一种是焊接式吊杆，另一种是螺栓紧固式吊杆。
以LED防爆灯具BZD285B为例来说明，下图为灯具实物：
焊接式吊杆和焊接式吸顶有些类似，首先是将防爆吊灯盒通过焊
接的方式固定在顶部，下方连接吊杆，吊杆连接防爆灯具，其安装示意图如下图所示：
焊接式吊杆安装示意图
螺栓连接吊杆首先要在钢结构载体上面打出M8螺纹底孔，并对其进行攻丝，然后将防爆吊灯盒通过螺栓紧固固定到顶部，下面连接吊杆，吊杆连接防爆灯具，其安装示意图如下图所示：
螺栓紧固吊杆安装示意图
第二种混凝土环境下的吊杆安装方法
在房顶为混凝土结构情况下吊杆连接常用的方法就是膨胀螺栓紧固式吊杆，以LED防爆灯具BZD299A为例来说明，下图为灯具实物：
首先将膨胀螺栓按照划定的点打入混凝土中，然后和防爆吊灯盒紧固连接，下面连接吊杆，吊杆连接灯具。
其安装示意图如下图所示：
以上就是编者对LED防爆灯吊杆安装方法的全部解析，有不同的看法欢迎留言。

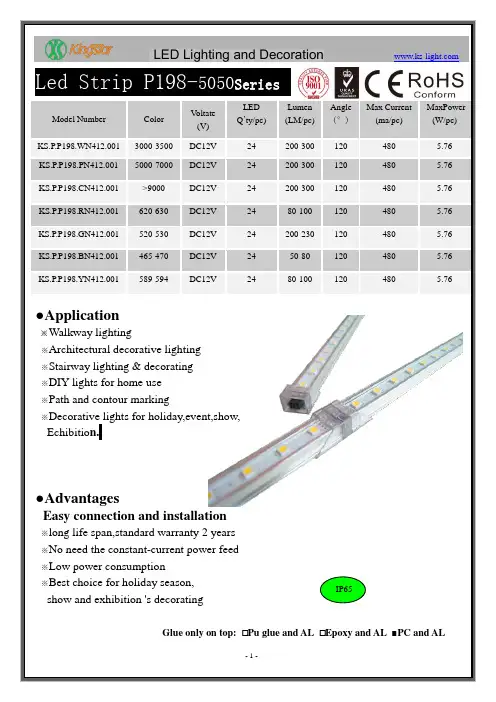

Led Strip P198-5050SeriesModel Number Color V oltate(V)LEDQ’ty/pc)Lumen(LM/pc)Angle(°)Max Current(ma/pc)MaxPower(W/pc)KS.P.P198.WN412.001 3000-3500DC12V 24 200-300 120 480 5.76 KS.P.P198.PN412.001 5000-7000 DC12V 24 200-300 120 480 5.76 412.001 >9000 DC12V 24 200-300 120 480 5.76 KS.P.P198.RN412.001 620-630 DC12V 24 80-100 120 480 5.76 KS.P.P198.GN412.001 520-530 DC12V 24 200-230 120 480 5.76 KS.P.P198.BN412.001 465-470 DC12V 24 50-80 120 480 5.76 KS.P.P198.YN412.001 589-594 DC12V 24 80-100 120 480 5.76●Application※Walkway lighting※Architectural decorative lighting※Stairway lighting & decorating※DIY lights for home use※Path and contour marking※Decorative lights for holiday,event,show,Echibitio n.●AdvantagesEasy connection and installation※long life span,standard warranty 2 years※No need the constant-current power feed※Low power consumption※Best choice for holiday season,show and exhibition 's decoratingGlue only on top: □Pu glue and AL □Epoxy and AL ■PC and ALIP65●Dimension ＆Circuit drawings510(20.07")20(0.79")17(0.47")11.5(0.45")00ontplntpower ●Linking operationEBCDA上排为+下排为RGB印字为-白条为+FGI●Attentions when operating ：1.Effective power for switch power is only 85% of power’s label,so LED product’s load power shoul be at least more than 15% when user choose feeding power.2. Make sure the right and stable anode and cathode when installingcables,and also attention to the driving voltage in case to damagecomponents and fire accident when circuit pass through voltage.2.Forbidden to connect cables when power on,putting power in coolplace,so that it ensures appropriate working temperature.4.Make sure strip’s gra de of waterproof.To install suitable conditions in accordance with practical IP.5.This product is allowed to connect only 10PCS （0.5M/PCS ）in seires wound. 2V differential voltage for the beginning and the end.6.This user manual is only applicable for our product.●Packing information120g/pcs,50PCS/carton, Dimension per Packing Size+-+-+-+-+-+-+-+-+-+-。
1、必备材料：LED硬灯条，DC12V驱动电源，多股铜芯软线0.75mm^2，玻璃胶,连接灯条拐角;
2、直流电源接线并安装：L接经过电源开关后接“火线”（即用电笔检测有电的线），
N直接接“零线”（电笔检验无电的线）+V接灯条的红线，-V接灯条的红黑线或黑线，如果接反灯不亮，不会坏;
3、考虑到连接导线也要消耗功率，建议LED硬灯条功率不要超过直流电源额定功率的80%;
4、LED硬灯条产品直流电源接线方法：主要有两种，一种是串联，另一种是并联，建议串联长度不应超过3米， 如果超过3米，请从直流电源接线柱重新接线，否则会出现前面亮后面不够亮的情况;
5、安装前要请先试用电源和每根灯条，确定没有损坏，计算电源功率，确定多少米连接一个电源，确定走线方案， 导线最短，接线最简单，然后开始安装将拐角通过玻璃胶粘到柜台内侧即可，安装中小心谨慎，避免拉断灯条导线;硬灯条安装方法
安装示意图
a、将拐角通过玻璃胶粘到柜台内侧；
a、将硬灯条插入拐角内进行固定，通过接线端子连接电源线；L N
V+V-AC100-240V
c、将电源固定在展柜内，V+,V-与硬灯条连接好，连接市电AC100-240V即可工作。
