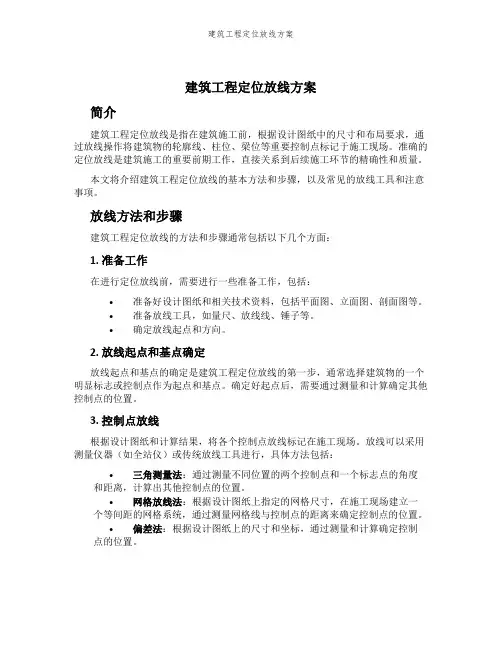

建筑工程定位放线方案简介建筑工程定位放线是指在建筑施工前,根据设计图纸中的尺寸和布局要求,通过放线操作将建筑物的轮廓线、柱位、梁位等重要控制点标记于施工现场。
准确的定位放线是建筑施工的重要前期工作,直接关系到后续施工环节的精确性和质量。
本文将介绍建筑工程定位放线的基本方法和步骤,以及常见的放线工具和注意事项。
放线方法和步骤建筑工程定位放线的方法和步骤通常包括以下几个方面:1. 准备工作在进行定位放线前,需要进行一些准备工作,包括:•准备好设计图纸和相关技术资料,包括平面图、立面图、剖面图等。
•准备放线工具,如量尺、放线线、锤子等。
•确定放线起点和方向。
2. 放线起点和基点确定放线起点和基点的确定是建筑工程定位放线的第一步,通常选择建筑物的一个明显标志或控制点作为起点和基点。
确定好起点后,需要通过测量和计算确定其他控制点的位置。
3. 控制点放线根据设计图纸和计算结果,将各个控制点放线标记在施工现场。
放线可以采用测量仪器(如全站仪)或传统放线工具进行,具体方法包括:•三角测量法:通过测量不同位置的两个控制点和一个标志点的角度和距离,计算出其他控制点的位置。
•网格放线法:根据设计图纸上指定的网格尺寸,在施工现场建立一个等间距的网格系统,通过测量网格线与控制点的距离来确定控制点的位置。
•偏差法:根据设计图纸上的尺寸和坐标,通过测量和计算确定控制点的位置。
4. 标高放线除了平面定位放线外,建筑工程中还需要进行标高放线,即确定建筑物各个位置的高程。
标高放线可以通过水平仪、自动水平仪等工具进行,具体方法包括:•水平线放线法:利用水平仪在参考点上放线水平线,然后将水平线延伸到其他需要标高的位置,通过测量各个位置与水平线之间的垂直距离来确定高程。
•水准仪放线法:通过水准仪对各个位置的高差进行测量,确定高程。
常用放线工具在建筑工程定位放线中,常用的工具有:1.量尺:用于测量线段的长度。
2.全站仪:可测量水平角、垂直角和斜距,适用于放线和测量工作。

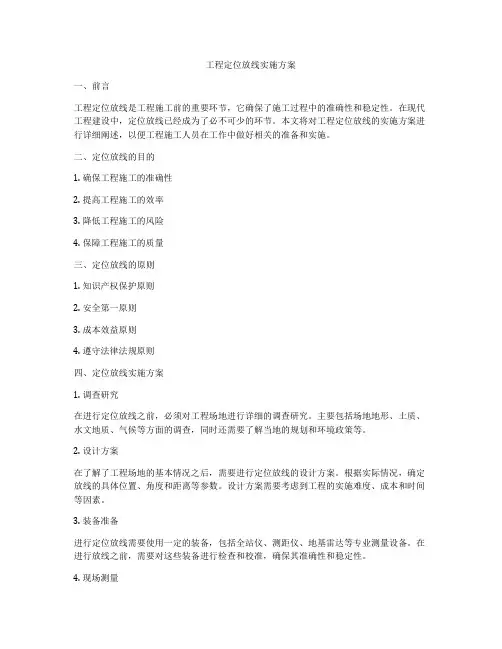

工程定位放线实施方案一、前言工程定位放线是工程施工前的重要环节,它确保了施工过程中的准确性和稳定性。
在现代工程建设中,定位放线已经成为了必不可少的环节。
本文将对工程定位放线的实施方案进行详细阐述,以便工程施工人员在工作中做好相关的准备和实施。
二、定位放线的目的1. 确保工程施工的准确性2. 提高工程施工的效率3. 降低工程施工的风险4. 保障工程施工的质量三、定位放线的原则1. 知识产权保护原则2. 安全第一原则3. 成本效益原则4. 遵守法律法规原则四、定位放线实施方案1. 调查研究在进行定位放线之前,必须对工程场地进行详细的调查研究。
主要包括场地地形、土质、水文地质、气候等方面的调查,同时还需要了解当地的规划和环境政策等。
2. 设计方案在了解了工程场地的基本情况之后,需要进行定位放线的设计方案。
根据实际情况,确定放线的具体位置、角度和距离等参数。
设计方案需要考虑到工程的实施难度、成本和时间等因素。
3. 装备准备进行定位放线需要使用一定的装备,包括全站仪、测距仪、地基雷达等专业测量设备。
在进行放线之前,需要对这些装备进行检查和校准,确保其准确性和稳定性。
4. 现场测量在进行定位放线时,需要进行现场测量。
测量人员需要根据设计方案,对放线的具体位置进行测量和标注。
在测量过程中,需要密切配合,确保测量的准确性和一致性。
5. 放线实施在测量完成之后,需要对测量结果进行验证,并在实际场地进行放线。
在放线过程中,需要密切协作,保持高度的专注和准确性,确保放线的准确性和稳定性。
6. 数据记录在放线完成后,需要对测量数据进行记录和归档。
这些数据将作为工程施工的依据,确保施工的准确性和稳定性。
7. 结果验证在完成放线之后,需要对放线结果进行验证和确认。
如果有发现错误或偏差,需要及时进行修正和调整。
六、总结工程定位放线是工程施工前的重要环节,它对工程施工的准确性和稳定性起着决定性的作用。
因此,对工程定位放线实施方案的准备和实施非常重要。

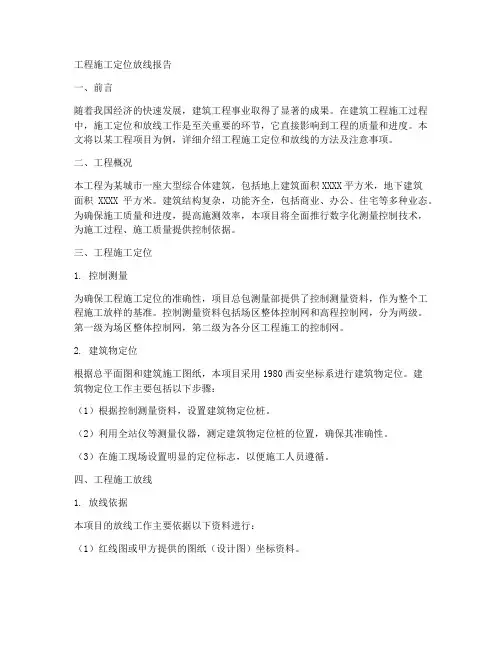

工程施工定位放线报告一、前言随着我国经济的快速发展,建筑工程事业取得了显著的成果。
在建筑工程施工过程中,施工定位和放线工作是至关重要的环节,它直接影响到工程的质量和进度。
本文将以某工程项目为例,详细介绍工程施工定位和放线的方法及注意事项。
二、工程概况本工程为某城市一座大型综合体建筑,包括地上建筑面积XXXX平方米,地下建筑面积XXXX平方米。
建筑结构复杂,功能齐全,包括商业、办公、住宅等多种业态。
为确保施工质量和进度,提高施测效率,本项目将全面推行数字化测量控制技术,为施工过程、施工质量提供控制依据。
三、工程施工定位1. 控制测量为确保工程施工定位的准确性,项目总包测量部提供了控制测量资料,作为整个工程施工放样的基准。
控制测量资料包括场区整体控制网和高程控制网,分为两级。
第一级为场区整体控制网,第二级为各分区工程施工的控制网。
2. 建筑物定位根据总平面图和建筑施工图纸,本项目采用1980西安坐标系进行建筑物定位。
建筑物定位工作主要包括以下步骤:(1)根据控制测量资料,设置建筑物定位桩。
(2)利用全站仪等测量仪器,测定建筑物定位桩的位置,确保其准确性。
(3)在施工现场设置明显的定位标志,以便施工人员遵循。
四、工程施工放线1. 放线依据本项目的放线工作主要依据以下资料进行:(1)红线图或甲方提供的图纸(设计图)坐标资料。
(2)中华人民共和国规范标准:《城市测量规范》CIJ8-99、《工程测量规范》GB50026-93、《建筑工程规划定位测量技术规定》YB004-001。
(3)所用仪器:全站仪、水准仪等。
2. 放线方法及步骤(1)根据放线图纸上的坐标点,利用全站仪等测量仪器进行定位放线。
(2)放线过程中,确保各放线点相对于控制点的点位误差在规定范围内。
(3)在实地勘察的基础上,确保放线点均在GPS施测范围内。
(4)采用钉木桩的方法进行放桩。
五、质量控制与验收工程施工定位放线工作完成后,需进行质量控制与验收。
工程定位放线常用十大方法工程定位放线方法(1)进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
根据工程的平面形状,决定采用矩形网控制按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m的现场控制网,建筑物的定位即以控制网轴线为准。
根据工程的平面形状,适宜于采用多边形现场控制网以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网工程的其它轴线依据主轴线位置确定。
在土方开挖期间,对于标高的测定采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。
外控法施工要点施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。
应尽量以首层轴线位置为准,直接向施工层投测,避免逐层上投造成误差积累。
土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环,它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例,详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点:首先根据工程图纸确定需要放线的位置和方向,并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件,通常选择建筑物角点或者标志物。
2.测量仪器和设备准备:根据工程的要求和精度要求选择合适的测量仪器和设备,例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备:将工程图纸进行放大和标注,使其便于测量放线。
1.控制点的测量:首先利用全站仪或者GPS等仪器测量控制点的坐标,并标注在图纸上。
控制点的测量需要有两个以上的点来确定,通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量:根据工程图纸上的要求,选取需要放线的位置和方向,利用全站仪进行定位点的测量。
放线的位置要符合设计要求,方向要与地理方位相符,可以通过磁针进行校正。
3.放线方式选择:根据土建工程的不同特点和要求,选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线,确保放线的准确性。
4. 放线精度的控制:根据工程的要求和精度要求,控制放线的精度。
一般情况下,放线精度应控制在±5mm以内,可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例,介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点:选取了建筑物四个角点作为控制点,确保了测量的稳定性和准确性。
2.测量仪器和设备准备:选用了高精度全站仪、水平仪和测距仪等测量仪器,并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备:对工程图纸进行了放大和标注,方便后续的测量和放线。
4.控制点的测量:利用全站仪对控制点进行测量,得到了控制点的坐标,并标注在图纸上。

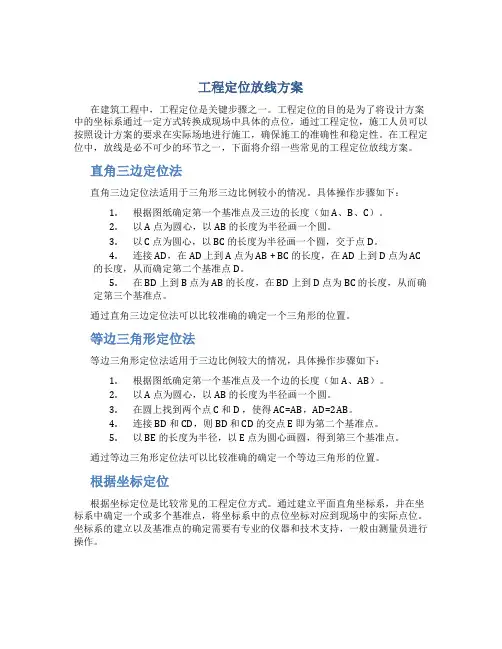

工程定位放线方案在建筑工程中,工程定位是关键步骤之一。
工程定位的目的是为了将设计方案中的坐标系通过一定方式转换成现场中具体的点位,通过工程定位,施工人员可以按照设计方案的要求在实际场地进行施工,确保施工的准确性和稳定性。
在工程定位中,放线是必不可少的环节之一,下面将介绍一些常见的工程定位放线方案。
直角三边定位法直角三边定位法适用于三角形三边比例较小的情况。
具体操作步骤如下:1.根据图纸确定第一个基准点及三边的长度(如 A、B、C)。
2.以 A 点为圆心,以 AB 的长度为半径画一个圆。
3.以 C 点为圆心,以 BC 的长度为半径画一个圆,交于点 D。
4.连接 AD,在 AD 上到 A 点为 AB + BC 的长度,在 AD 上到 D 点为 AC的长度,从而确定第二个基准点 D。
5.在 BD 上到 B 点为 AB 的长度,在 BD 上到 D 点为 BC 的长度,从而确定第三个基准点。
通过直角三边定位法可以比较准确的确定一个三角形的位置。
等边三角形定位法等边三角形定位法适用于三边比例较大的情况,具体操作步骤如下:1.根据图纸确定第一个基准点及一个边的长度(如 A、AB)。
2.以 A 点为圆心,以 AB 的长度为半径画一个圆。
3.在圆上找到两个点 C 和 D ,使得 AC=AB,AD=2AB。
4.连接 BD 和 CD,则 BD 和 CD 的交点 E 即为第二个基准点。
5.以 BE 的长度为半径,以 E 点为圆心画圆,得到第三个基准点。
通过等边三角形定位法可以比较准确的确定一个等边三角形的位置。
根据坐标定位根据坐标定位是比较常见的工程定位方式。
通过建立平面直角坐标系,并在坐标系中确定一个或多个基准点,将坐标系中的点位坐标对应到现场中的实际点位。
坐标系的建立以及基准点的确定需要有专业的仪器和技术支持,一般由测量员进行操作。
高精度全站仪定位高精度全站仪定位是当前常用的一种定位方式,通过使用全站仪对建筑工程或其它工程实际点位进行精确定位。
在现代建筑工程中,精确的工程施工定位和坐标测量放线是保证工程质量、进度和成本控制的关键环节。
本文将详细介绍工程施工定位和坐标放线的相关方法。
一、工程施工定位方法1. 平面控制网建立为保证工程测量的统一性和连续性,建立统一的平面控制网是必要的。
平面控制网分为场区整体控制网和分区工程施工控制网。
场区整体控制网应覆盖整个工程区域,而分区控制网则根据工程分部、分项的需要进行设置。
2. 高程控制网建立高程控制网的建立应与平面控制网相结合,以确保工程的高程精度。
高程控制网可分为场区整体高程控制网和分区高程控制网。
场区整体高程控制网应为一个闭合系统,而分区高程控制网则可根据工程需要设置。
3. 施工定位方法(1)采用全站仪测量法:全站仪测量法是一种集光、电、磁于一体的现代化测量仪器。
通过全站仪测定建筑物的轴线与已知控制点之间的角度和距离,从而确定建筑物的位置。
(2)采用GPS测量法:全球定位系统(GPS)是一种高精度、全时段的定位技术。
通过在工程区域设置若干个GPS基准站,接收卫星信号,计算出工程部位的坐标。
(3)采用激光测距法:激光测距法具有测距速度快、精度高、不受天气影响等优点。
通过激光测距仪测定建筑物轴线与已知控制点之间的距离,从而实现施工定位。
二、坐标放线方法1. 数字化测量控制技术数字化测量控制技术是一种基于计算机技术的测量方法。
通过将设计图纸与实际工程现场相结合,利用专业软件进行坐标放线,提高放线效率和精度。
2. 传统测量放线方法(1)采用尺量法:通过钢尺直接测量建筑物轴线与已知控制点之间的距离和角度,从而确定建筑物的位置。
(2)采用光学测量法:利用经纬仪、水准仪等光学仪器测定建筑物轴线与已知控制点之间的角度和距离,实现坐标放线。
3. 现代测量放线方法(1)采用全站仪坐标放线:通过全站仪测定建筑物轴线与已知控制点之间的角度和距离,利用坐标转换公式计算出建筑物的坐标,实现坐标放线。
(2)采用激光扫描放线:利用激光扫描仪对建筑物进行三维扫描,获取建筑物的空间坐标,再利用专业软件进行坐标放线。
工程施工中的放线是一项基础而关键的工作,其质量直接影响到整个工程的精度和进度。
本文将从放线的定义、放线工具、放线步骤和放线注意事项四个方面,详细介绍工程施工如何放线。
一、放线的定义放线是指根据工程设计图纸,利用测量仪器和工具,在现场标定出建筑物的轮廓线、控制点、轴线等位置的过程。
放线是工程施工的第一步,为后续的施工提供准确的依据。
二、放线工具1. 全站仪:全站仪是一种集光、机、电为一体的高精度测量仪器,可以进行角度测量、距离测量和数据处理。
在工程施工中,全站仪广泛应用于放线、测距、定位等环节。
2. 经纬仪:经纬仪是一种测量水平角和垂直角的仪器,适用于施工现场的平面控制测量和高层建筑的竖向控制测量。
3. 水准仪:水准仪是一种用于测量高程差的仪器,主要用于施工场地的水平控制测量和建筑物的高程控制测量。
4. 钢尺:钢尺是工程施工中常用的测量工具,用于测量长度和距离。
5. 测量绳:测量绳用于在现场标定出建筑物的轮廓线、控制点等位置,是一种简单实用的测量工具。
三、放线步骤1. 建筑物定位:根据设计图纸,利用全站仪等测量仪器,标定出建筑物的四个角点,形成至少四个定位桩。
2. 控制点设置:在施工现场设置若干个控制点,作为施工过程中的测量基准。
控制点的设置应遵循合理分布、便于观测的原则。
3. 龙门板定位:根据设计图纸,在建筑物基础外四周一定距离打桩、架设龙门板,然后用施工线拉一个大致的直角线,尽量把线拉紧。
4. 放线测量:根据图纸上的轴线尺寸,利用钢尺、全站仪等测量工具,在现场标定出建筑物的轴线、轮廓线等位置。
5. 校核:对放线结果进行校核,确保放线的准确性。
6. 标记:在标定的位置上,用石灰粉、 paint 等标记出建筑物的轮廓线、控制点等。
四、放线注意事项1. 放线前,应充分了解设计图纸和相关技术要求,确保放线的准确性。
2. 放线过程中,要严格遵守测量仪器的操作规程,确保测量精度。
3. 放线时,要考虑施工现场的实际情况,如地形、地貌、建筑物高度等,合理选择测量仪器和工具。
房建工程必备技能之定位放线房建施工中定位放线是贯穿整个施工流程很重要的一环。
准确的定位也是整个工程的良好开端,下面来向大家介绍一下工程定位以及放线的一些方法一、工程定位放线方法:(1) 首先是对施工图纸坐标以及大线、轴线、小线的基本复核,计算是否有错误或者偏差,图纸无误后即计算好现场放样轴线点坐标(2)根据甲方提供的3个基准点进行复核,如果无误后,进行签字交接,如果有误差,还需进一步与甲方、设计、测绘进行确认,确认无误后即正式定位(3)在施工现场选能够使用时间比较久、视线通透的地点设置坐标点,用于现场内楼栋定位,建立轴线控制坐标网;并根据永久水准点进行引入,建立施工区域内的水准点。
坐标点及水准点应有可靠的保护措施。
18560007090112d49326.jpg(4) 将所有单位工程进行定位放样,经建设单位和规划、测绘部门进行验收,验收合格后即可进行施工,一般是进入到土方开挖阶段。
二、根据工程实际平面布置,选择合适的坐标控制方法,一般常用的有矩形网格控制法建立纵横两个放线坐标轴,每50m测设一条控制线,形成50*50的现场控制网,也可以根据实际工程的大小,对方格网进行增减,工程内所有建筑物的定位以及复测均已控制网轴线为准,并做好保护三、土方开挖阶段:先使用全站仪或者经纬仪将四个大角轴线点放好,撒上白灰点,根据工程放坡要求,进行放坡上口、下口线的洒灰,测定好控制线,即可开始进行土方开挖,开始过程中。
不断测量标高,在离坑底还有200到300时,安排人工进行清底作业,使用小木条做水平控制,一般上口为垫层面标高18ae00006f098e9d36a6.jpg18ae00006f0870dfa0d5.jpg四、基础放样阶段:1、基础钢筋绑扎好之后,需要将基础面标高的500控制线引入,使用红油漆在基础柱、墙上做好标记,控制混凝土面标高;这里要注意的就是控制集水井标高,高了比较麻烦,宜底不宜高2、基础浇筑完成后,将轴线控制坐标点引入,一般为轴线偏移一米的交叉点作为控制点,使用极坐标法定位(根据建筑物内墙、柱位置适当更改偏移距离,宗旨就是能通常放样,尽可能减少遮挡);一般情况下,坐标点设置在基础或者一层上面,需要很精准的测量,为±0.00以上的控制点传递打好基础。

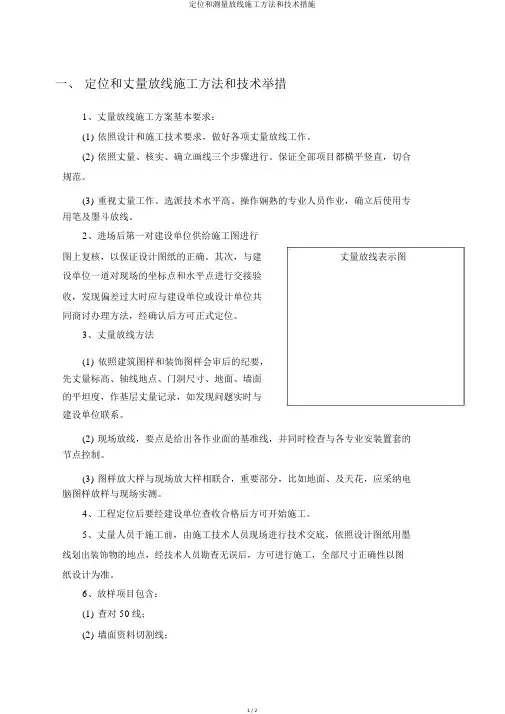

一、定位和丈量放线施工方法和技术举措1、丈量放线施工方案基本要求:(1)依照设计和施工技术要求,做好各项丈量放线工作。
(2)依照丈量、核实、确立画线三个步骤进行。
保证全部项目都横平竖直,切合规范。
(3)重视丈量工作。
选派技术水平高、操作娴熟的专业人员作业,确立后使用专用笔及墨斗放线。
2、进场后第一对建设单位供给施工图进行图上复核,以保证设计图纸的正确。
其次,与建丈量放线表示图设单位一道对现场的坐标点和水平点进行交接验收,发现偏差过大时应与建设单位或设计单位共同商讨办理方法,经确认后方可正式定位。
3、丈量放线方法(1)依照建筑图样和装饰图样会审后的纪要,先丈量标高、轴线地点、门洞尺寸、地面、墙面的平坦度,作基层丈量记录,如发现问题实时与建设单位联系。
(2)现场放线,要点是给出各作业面的基准线,并同时检查与各专业安装置套的节点控制。
(3)图样放大样与现场放大样相联合,重要部分,比如地面、及天花,应采纳电脑图样放样与现场实测。
4、工程定位后要经建设单位查收合格后方可开始施工。
5、丈量人员于施工前,由施工技术人员现场进行技术交底,依照设计图纸用墨线划出装饰物的地点,经技术人员勘查无误后,方可进行施工,全部尺寸正确性以图纸设计为准。
6、放样项目包含:(1)查对 50线;(2)墙面资料切割线;(3)龙骨定位线;(4)门地点线;(5)地面资料切割线;在地坪放样确立后,应于施工范围内设置标准水平线,同时达成地坪高程差校正、墙面龙骨定位线及天花板高程弹线作业,以供给施工人员做为地坪及立面施工的微调依照。
7、丈量精度的保证(1)天花工程施工丈量精度控制进行天花丈量放线必定要注意天花内的管道与设施的测定;确立吊顶造型地点线。
关于规则的室内空间,可先在一个墙面测出吊顶造型的高低参差地点距离,以此距离尺寸划出平行于墙面的直线;再从此外三个墙面用同样的方法划出直线,即可获得吊顶造型变化的外框线;依据别的框线,再进一步划出主要局部变化的地点线。
工程定位测量放线方案一、背景介绍随着现代建筑工程的发展,工程定位测量放线成为了建筑施工过程中一个非常重要的环节。
工程定位测量放线是指在建筑施工之前,利用测量仪器进行精确的放线,确定建筑的位置和方向,以保证建筑施工的准确性和质量。
在建筑工程中,工程定位测量放线不仅仅是简单的测量工作,还包括了对建筑设计图纸的理解和对施工现场实际情况的分析。
因此,必须要制定科学的放线方案,以确保测量工作的准确性和施工工序的顺利进行。
二、测量放线的内容1.测量点的确定在进行工程定位测量放线之前,首先需要确定测量点。
通常情况下,测量点的选择应该考虑到建筑设计的要求以及施工现场的实际情况。
在选择测量点的时候,需要考虑到地形地貌的情况、地面的平整程度以及未来建筑的结构和布局。
通过综合分析这些因素,可以确定出准确的测量点,并且保证测量的结果符合建筑设计的要求。
2.放线测量的精度要求在进行工程定位测量放线的过程中,精度要求是非常重要的一个方面。
因为放线测量的精确性直接影响到建筑施工的准确性和质量。
所以在制定放线方案的时候,必须要考虑到放线测量的精度要求。
根据建筑设计图纸和工程施工要求,确定出放线测量的精度要求,并且制定出相应的测量方法和措施,保证测量的精确性。
3.放线测量的安全措施在进行工程定位测量放线的时候,必须要确保施工现场的安全。
因为测量放线工作通常都是在建筑施工现场进行,所以必须要注意施工现场的安全问题。
在制定放线方案的时候,需要考虑到施工现场的安全情况,制定出相应的安全措施,并且让施工人员严格遵守,确保测量放线工作的安全进行。
三、测量放线的具体步骤1.测量放线前的准备工作在进行工程定位测量放线之前,需要进行一系列的准备工作。
首先是对测量仪器和工具进行检查和校准,确保测量仪器的正常运行。
另外,还需要准备好所需的图纸和资料,以及与工程相关的技术文件和规范。
同时,还需要对施工现场进行勘察和评估,了解施工现场的实际情况,为测量放线工作做好准备。
工程施工放线一、工程施工放线的方法1.根据设计图纸确定放线控制点在进行放线工作之前,首先要将设计图纸上的控制点转移到现场,确定放线的基准点和基准线。
通常情况下,放线的控制点包括建筑物的四个角点、地基桩位、地面标高点等。
在确定控制点的同时,要注意考虑建筑物的功能要求、地形地貌、周边环境等因素。
2.使用放线工具进行测量在确定了控制点之后,施工人员就可以使用放线工具进行测量,包括放线枪、刻度尺、量角器等。
根据设计图纸上的测量数据,将控制点连接起来,确定建筑物的位置和尺寸。
在进行测量的过程中,要注意保持测量仪器的准确性和稳定性,避免因误差造成放线不准确的情况。
3.进行放线标记在完成测量工作之后,施工人员需要在地面上做出相应的放线标记,包括用线、涂料等方法,以便后续施工人员根据标记进行准确的定位和操作。
放线标记的方式要清晰明了,避免混淆和误解。
4.检查和调整放线结果完成放线工作之后,还需要对放线结果进行检查和调整,确保放线的准确性和一致性。
在检查的过程中,要注意检查各个控制点之间的连线是否正确、水平面是否平整、垂直面是否垂直等方面的问题,并及时对不准确的地方进行调整处理。
二、工程施工放线的注意事项1.熟悉设计图纸在进行放线工作之前,施工人员要充分了解设计图纸上的测量数据和控制点,熟悉建筑物的结构和尺寸,以便准确放线。
同时,要注意理解设计图纸上的标识符号和尺度比例,避免因误解而影响放线结果。
2.保持测量仪器的准确性在进行放线测量的过程中,要注意保持测量仪器的准确性和稳定性,避免因测量误差造成放线不准确的情况。
施工人员应经常进行仪器的校准和维护,确保测量结果的准确性。
3.注重团队合作工程施工放线是一个团队工作,需要施工人员之间密切协作,相互配合。
每个人都要尽职尽责,做好自己的工作,确保放线工作顺利进行。
同时,要遵守施工现场的工作规范和安全操作规程,确保工作安全。
4.及时沟通交流在进行放线工作的过程中,施工人员要及时沟通交流,分享工作经验和技术,解决遇到的问题和困难。
定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作,以确定建筑物或结构物在固定位置上的具体坐标,确保工程的准确性和准确度。
放线施工是土地工程施工的重要一环,其准确性直接影响到后续施工的质量和进度。
本文将介绍放线施工的定位和测量方案。
一、定位方案:1.确定基准点在放线施工前,需要先确定一个具有固定坐标的基准点,以此为参照点进行测量和定位。
一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。
2.建立控制网采用网格法或三角剖分法,根据工程的大小和特点,在工程区域内选择适量的控制点。
通过这些控制点,可以形成一个控制网,用于后续的测量和定位工作。
3.建立放线基线在工程区域内,根据工程设计图纸确定主要放线基线。
一般采用主要建筑物边缘、主要道路中心线等作为基线。
通过这些基线,可以实现工程区域内的放线和测量。
4.等距放线按照建筑物或结构物的设计尺寸,确定放线点的坐标,并使用放线仪进行等距放线。
放线点的坐标可以根据图纸进行计算,或者通过实地测量获得。
5.标记放线点在放线点上进行标记,使用喷涂油漆或其他标记设备,将放线点标记清晰可见。
标记的内容应包括放线点编号、地理坐标、设计标高等信息,以便施工人员进行参考。
二、测量方案:1.三角测量法通过测量三边的长度和三个角度的大小,计算出放线点的坐标。
这种方法适用于平面简单、点位稀疏的场地,但是对于存在障碍物或复杂地形的场地,准确度会受到影响。
2.GPS测量法利用全球定位系统(GPS)进行测量,可以快速获得放线点的经纬度坐标。
这种方法适用于室外施工场地,但在室内或有大量遮挡物的场地效果不佳。
3.光电测量法通过激光仪器或电子测距仪测量点到点的距离,结合方位角测量点的位置。
这种方法适用于室内和室外施工场地,准确度较高。
4.全站仪测量法通过全站仪进行测量,可以同时测量点位的水平和垂直角度,以及距离和高差等参数。
这种方法适用于复杂场地和大型工程,准确度较高。
建筑工程施工测量贯穿于整个建筑施工的全过程,放样精度对建筑工程质量和施工进度都起着十分重要的作用,测量放样的成果,必须做到准确无误。
因为各施工部门都要依据所测量的点线去施工,放线一旦有误,必将使开挖、打桩、立模、钢筋绑扎以及混凝土等作业处于不正确的设计位置,造成施工错误,给甲乙双方带来重大经济损失。
本文分析了在建筑工程定位放样过程中如何减少测量的误差。
一、建筑工程总定位放样的主要方法(一)直线段定位放线直线段定位放线在公路线型中应该说是最简单、最好放的。
在地形平坦地段用经纬仪定向,钢尺量距。
起伏较大地段在直缓点或缓直点设站定向,用测距仪量距完成。
这里要讨论的是直接在导线控制点设站,以相邻导线点为定向方向,采用极坐标法放出中线的方法。
图1(a)中我们在A点设站,以B点为后视点定向,以β为指向角定出AP方向,并量测出AP段的距离,就确定了P点位置。
β角、DAP公式如下:DAP=[(XP-XA)2+(YP-YA)2]1/2αAB=tg-1(YB-YA)/(XB-XA)αAP=tg-1(YP-YA)/(XP-XA)β=αAP-αAB图1直线段定位放线(二)曲线定位放样圆曲线与其它线型主要连接形式有:直线与圆曲线、回旋曲线与圆曲线、圆曲线和圆曲线。
一般设计院提供逐桩坐标包括:ZY、YZ、GQ、QZ和20m整桩号坐标,一般情况下可以满足中线控制要求,有些情况下为了更好地控制填、挖方路基或构筑物,施工时需要加密中线坐标。
因此,在放线中应用圆曲线公式计算坐标。
切线支距公式:XP=L-L3/6R2+L5/120R4YP=L2/2R-L4/24R3+L6/720R3图2曲线定位放样二、在放样工作中必须附有校核条件施工放样的成果通常是即刻(或数小时后)交付使用,往往不能等待再去检查成果的正确性。
这就要求放样作业人员在作业中处处要有自我校核条件,以便及时发现错误,及时纠正。
现把校核条件归纳如下:(一)主要轴线点的放样应用单三角形法(有三角和的检查)、三点前方交会法(两组坐标校核)、三边测距交会法等,严禁用二点测角交会法测定轴线点位。
一、施工定位放线方法:(1) 进场后首先对甲方提供施工定位图进行图上复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法见后。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二、根据本工程的平面形状,决定采用矩形网控制。
按工程定位图,以建筑纵横两个方向为座标轴,每5.0m测设一条控制线,形成15m×33m的现场方格网控制,建筑物的定位即以控制网轴线为准。
在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,作为柱基施工阶段垫层浇筑、支边板模板的依据。
三、外控法施工要点:施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。
应尽量以首层轴线位置为准,直接向施工层投测,避免逐层上投造成误差积累。
(3)取正倒镜向上投测的平均位置,以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。
四、垂直度的控制采用吊线坠法:采用较重的特制线坠悬吊,以确定的轴线交点为准,直接向各施工层悬吊引测轴线。
(1)线坠的几何形体要规正,重量要适当(1~3kg)。
吊线用编织的和没有扭曲的细钢丝。
(2)悬吊时要上端固定牢固,线中间没有障碍,尤其是没有侧向抗力。
(3)线下端(或线坠尖)的投测人,视线要垂直结构面,当线左、线右投测小于3~4mm 时,取其平均位置,两次平均位置之差小于2~3mm时,再取平均位置,作为投测结果。
(4)投测中要防风吹和震动,尤其是侧向风吹。
(5)在逐层引测中,要用更大的线坠(如5kg)每隔3~5层,由下面直接向上放一次通线,以作校测。
工程的定位和放线方法工程的定位和放线方法提要:控制桩的埋设和保护控制桩应按照规程规定的标准进行埋设,一般应埋设在距基坑放坡线1m以外的坚固地方,其深度应大于当地的冻土线深度更多精品方案工程的定位和放线方法一.工程定位放线方法:进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状,决定采用矩形网控制。
按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m 的现场控制网,建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状,适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时应予调整。
七.外控法施工要点:施测时将经纬仪安置在建筑附近进行竖向投测。
工程定位和放线方法引言工程定位和放线是在建筑、土木工程等项目中非常重要的环节。
准确的工程定位和放线是保证项目质量和进度的基础,它涉及到测量技术、地理信息系统和工程测量等多个领域。
本文将介绍工程定位和放线的基本概念、常用方法和实施过程。
1. 工程定位工程定位是确定工程项目在地球上的准确位置和坐标的过程。
在工程建设前,准确定位是必要的,这涉及到地理坐标系、大地坐标系和平面坐标系等基础概念。
1.1 地理坐标系地理坐标系是以地球球心为原点,经度和纬度为坐标的一种坐标系。
地理坐标系能够确定地球上任意点的位置,以经度和纬度表示,具有全球通用性。
1.2 大地坐标系大地坐标系是基于地球椭球体形状的坐标系。
它考虑了地球的形状,通过椭球参数来描述地球的几何形状和坐标变换关系。
大地坐标系是地球测量和地图制图中常用的坐标系统。
1.3 平面坐标系平面坐标系是地球表面局部区域所采用的坐标系统,它采用平面坐标表示位置信息。
平面坐标系通常根据具体的工程要求和地理位置来选择,最常用的是UTM坐标系。
2. 放线方法放线是将设计方案中的图纸上的位置和尺寸精确标定到施工现场的过程。
放线基本原理是将设计图纸上的各种尺寸和角度按比例放大或缩小后,通过测绘仪器将这些尺寸和角度标定在实际施工现场上。
2.1 传统放线方法传统放线方法通常使用传统测量工具,如经纬仪、水平仪、测绳、测距仪等。
这些工具是通过测量实际物体的尺寸和角度,然后根据设计图纸上的比例关系进行测量,最后将测量结果标定在施工现场上。
2.2 全站仪放线方法全站仪是一种集测角、测距、测高、数据处理等功能于一体的高精度仪器。
全站仪放线方法利用全站仪的定位和测量功能,可以直接在现场进行角度、距离和高程的测量,大大提高了放线的精度和效率。
2.3 GPS放线方法GPS(全球定位系统)是一种卫星导航系统,通过接收卫星发射的信号来确定接收器的位置和速度。
GPS放线方法利用GPS技术进行放线定位,能够实现全球范围内的高精度定位。
施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
工程定位放线方法:(1) 进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状,决定采用矩形网控制。
按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m的现场控制网,建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状,适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。
七.外控法施工要点:施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。
应尽量以首层轴线位置为准,直接向施工层投测,避免逐层上投造成误差积累。
(3)取正倒镜向上投测的平均位置,以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。
八.垂直度的控制采用吊线坠法:采用较重的特制线坠悬吊,以确定的轴线交点为准,直接向各施工层悬吊引测轴线。
(1)线坠的几何形体要规正,重量要适当(1~3kg)。
吊线用编织的和没有扭曲的细钢丝。
(2)悬吊时要上端固定牢固,线中间没有障碍,尤其是没有侧向抗力。
(3)线下端(或线坠尖)的投测人,视线要垂直结构面,当线左、线右投测小于3~4mm时,取其平均位置,两次平均位置之差小于2~3mm时,再取平均位置,作为投测结果。
(4)投测中要防风吹和震动,尤其是侧向风吹。
(5)在逐层引测中,要用更大的线坠(如5kg)每隔3~5层,由下面直接向上放一次通线,以作校测。
九.上部结构标高测法:±0.00以上的标高测法,主要是用钢尺沿结构外部向上竖直测量,在四周共设三处,以便于相互校核。
施测要点:(1) 起始标高线用水准仪根据水准点引测,必须保证精度。
(2) 由±0.00水平线向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直并用标准拉力,同时要进行尺长和温度改正。
(3) 观测时尽量做到前后视线等长。
并采用铝合金直尺以硬铅笔划水平线,以确保精度。
(4) 当高度超过一尺长时,应精确地定出第二基点,由第二基点向上量测。
十.采用天顶准直法传递轴线:天顶准直法是使用能测设天顶方向的仪器,进行竖向投测。
仪器采用:配90°弯管目镜的经纬仪。
激光经纬仪。
激光铅直仪。
自动天顶准直仪。
自动天顶——天底准直仪。
将仪器安置在施工层的下面。
因此,施测中要注意对仪器的安全采取保护措施,防止落物击伤,并经常对光束的竖直方向进行检校。
十一. 采用建设激光测量仪进行轴线垂直传递:(1) 测量仪器建设激光测量仪是一种能自动保持工作精度,可适用于各类工程建设的多工序检测的便携式仪器,它具有6种功能(自动安平激光水平仪、自动安平激光水准仪、自动安平激光水平面仪、自动安平激光铅直平面仪、自动安平任意倾角激光束准直仪、自动安平激光圆锥面仪),是一种多功能、多用途、性能好、精度高的新颖测量仪,有助于提高测量精度和效率,节约劳力,提高工程质量和加快工程进度。
(2) 施工方法使用建设激光测量仪进行轴线竖向引测,首先选定控制点,将控制点选在1层或2层。
经测角、量边核准后,得引测控制点,组成控制网。
将新建立的控制网作为施工全过程中竖向控制和施工放样的依据,在以上各层楼面浇筑砼时,在对应于这4个控制点的位置处均预留150×150mm垂线投递孔,并在留孔处四周砌200mm高阻水圈,以阻挡投点时施工用水流洒在仪器上。
为减少激光束衍射而产生的误差,利用最有效可靠的测程(30~40m),分段进行投点。
投测时,将仪器置于控制点,调平,让激光束垂直投测到新测楼面留孔处放置的有机玻璃平板(300×300)接受靶上,记下激光束的光斑圆心位置,则可进行所测楼面的放线工作。
十二.建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法,在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
十三.采用天底准直法传递标高:天底准直法是使用能测设天底方向的仪器,进行竖向投测,也叫俯视法。
采用仪器:垂准经纬仪。
自动天底准直仪。
自动天顶——天底准直仪。
将仪器安放在施工层,通过向天底方向投测的光束与在±0.00m层上的轴线控制点相重合,即将轴线传递到施工层。
十四.轴线的垂直传递采用内控法和外控法相结合的方法。
首先在首层的适当位置留设控制点,采用预埋铁板的方法,制点固定。
在施工上部结构层时,在控制点的施工层的相应位置留设孔洞,采用铅垂仪将控制点位置投影到各施工层。
同时采用激光经纬仪对各控制点的位置进行校核。
十五.变形观测的基本措施:为了保证变形观测成果的精度,除按规定时间一次不漏的进行观测外,在观测中应采取“一稳定、四固定”的基本措施。
(1) 变形观测依据的基准点、工作基点和被观测物上的变形观测点,其点位要稳定。
基准点是变形观测的基本依据,因此设三个稳固可靠的基准点,并每半年复测一次;变形观测点应设在被观测物上最能反映变形特征且便于观测的位置。
( 2) 变形观测所用仪器、设备要固定;观测人员要固定;观测的条件、环境基本相同;观测的路线、镜位、程序和方法要固定。
十六.对邻近建筑物影响的观测地下室施工过程中,为了及时掌握施工对邻近建筑物影响的程度,因此对邻近建筑物进行观测。
在基础施工影响范围以外设基准点,再根据设计要求,对距基坑一定范围的建筑物,设置沉降观测点,并精确地测出其原始标高。
以后根据施工进展,及时进行复测,以便针对变形情况,采取安全防护措施。
十七.施工塔吊基座的沉降观测:为了避免塔吊基座沉降(尤其是不均匀沉降) 而影响正常施工,和发生意外事故,因此对塔吊基座进行观测,检查塔吊基础下沉和倾斜状况,以确保塔吊运转安全,工作正常。
十八.日照对高层建筑上部位移变形的观测:由于考虑到日照对建筑竖向偏差具有重要影响,因此需进行观测。
观测随建筑物施工高度的增加,每30m实测一次,实测时应选在日照有明显变化的晴天天气进行,从清晨起每一小时观测一次,至次日清晨,以测得其位移变化数值与方向,并记录向阳面与背阳面的温度。
竖向位置使用天顶法工程沉降观测是施工中一项重要工作。
当浇筑基础垫层时,在垫层上埋设临时观测点。
当建筑施工到±0.00层时,再根据设计位置和要求埋设永久性观测点。
然后每施工一层、测设一次,直至竣工。
沉降观测必须由专业测量师负责,采取定人员、定仪器、定时间的三定方针。
以确保观测结果的准确。
沉降观测点位置与埋设方法见图示。
工程竣工时,沉降观测提供以下成果:(1)建筑物平面图:图上标有观测点位置及编号;(2)下沉量统计表:是根据沉降观测原始记录整理而成的各个观测点的每次下沉量和累积下沉量的统计值;(3)观测点的下沉量曲线。
二十. 为了基础施工阶段的安全,及时掌握挡土体的变形状况,对挡土体进行监测。
在护坡桩基坑一侧设置平行控制线,用经纬仪准线法,定期进行观测,以确保护坡桩的安全。
二十一.建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据,要分清场区平面控制网还是建筑物平面控制网,根据整体控制局部、高精度控制低精度的原则,以场区平面控制网控制建筑物平面控制网。
3.3.1大面积的建筑小区、大型建筑物或创市优重点工程,必须测设场区平面控制网,作为场区的整体控制,它是建筑物平面控制的上一级控制,应结合建筑物平面布置的图形特点来确定这种控制网的图形,可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计,其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后,采用将所有建筑物一次性定位的方法来检验其准确性,对于未进行平差的方格网是一种较好的检验方法。
建筑方格网的测设方法是先测设主轴线,后加密方格网,并按导线测量进行平差。
3.3.2建筑物平面控制网是建筑物定位和施工放线的基本依据,它是场区内的二级平面控制。
建筑物平面控制网的图形,可以是一字形基线(两个控制点组成的)、十字形控制网或平行于建筑物外廓轴线的其他图形(图1)。
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。
高程控制网布点的密度应恰当,一般每幢楼房应设置1~2个点,主要建筑物应设置3个点。
其测量方法可采用水准测量和光电测距中的三角高程测量方法。
高程控制网的等级为国家三、四等水准测量或等外水准测量等。
以上各等级都可作为建筑场区的首级高程控制。
当场区长、宽大于100 m时,可在场区内布置4个以上高程起始点,与已知高程点构成闭合水准路线进行测量。
