土建房屋工程施工放线方法

定位放线一.工程定位放线方法：(1) 进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2) 现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。

二.根据本工程的平面形状，决定采用矩形网控制。

按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。

三.根据本工程的平面形状，适宜于采用多边形现场控制网。

以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。

工程定位即以该轴线为准。

四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。

工程的其它轴线依据主轴线位置确定。

五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。

在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。

作为底板施工阶段垫层浇筑、支底板模板的依据。

六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。

为±0.00以上的标高传递打好基础。

采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。

标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。

七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。

(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。

(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。

工程放线方案一、前言在施工过程中，放线是非常重要的环节。

它不仅决定了建筑物的位置和方位，而且直接影响到整体施工质量。

因此，制定一份科学合理的放线方案对于工程的进行是至关重要的。

在本文中，我们将讨论工程放线方案的准备工作、具体步骤和注意事项，以期为工程施工提供可靠的指导。

二、准备工作1. 确定工程范围首先，要对工程的总体范围进行确认。

这包括测量工程的长度、宽度、高度等。

同时，还需要考虑周边环境和现有建筑的位置，以确定新建建筑的位置和方位。

2. 了解地形地貌在进行放线前，需要了解工程所在地的地形地貌情况。

这涉及到土地的起伏、地势的平缓程度等，这些因素都会影响建筑物的位置和方位。

3. 获取相关资料在放线前，需要获取相关的地形图、建筑图等资料。

这些资料会对放线工作起到辅助作用，并且有助于更好地了解工程的情况。

4. 制定放线方案根据以上准备工作的情况，可以对工程放线方案进行初步制定。

这包括确定放线的起点、终点，选择合适的放线设备等。

在制定方案时，需要充分考虑实际情况，并尽量做到科学、合理。

三、具体步骤1. 确定放线方法在进行放线前，首先要确定放线的具体方法。

常见的放线方法有传统放线、全站仪放线等。

根据具体情况选择合适的放线方法，以确保放线的准确性和高效性。

2. 布置放线点放线点的布置是放线工作的关键环节。

首先需要根据工程的要求进行测量，确定放线点的位置。

然后使用相应的设备和工具进行布置，确保放线点的准确性。

3. 进行放线一切准备就绪后，即可进行放线工作了。

根据放线方案，进行放线点的连接，确保放线的准确性和稳定性。

在进行放线时，需要注重放线点的选址，以及放线过程中的各项参数的测量。

4. 检查放线结果放线结束后，需要对放线结果进行检查。

这包括对放线点的位置、方位进行核对，以确保放线结果的准确性。

如果发现放线结果有问题，需要及时进行调整，以免对后续施工造成影响。

四、注意事项1. 安全第一在进行放线工作时，一定要注重安全。

建设工程施工放线流程是建设工程施工过程中的重要环节，它是将设计图纸上的工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作。

以下是详细的施工放线流程：1. 作业条件准备在施工放线前，需要确保以下作业条件已经满足：土建单位现场已经清理干净、场地无杂物。

土建单位已经移交了标高和轴线控制点。

现场安全防护工作已经完成，并经验收合格。

人员准备：弹线工2人、扫地清理人员1人。

此外，还需要准备弹线工具，如田岛牌尺、红外线核对轴线控制线、大空间运用水准仪测量放线等。

2. 施工图纸审核在施工放线前，需要对施工图纸进行审核，确保施工人员及班组负责人对施工图纸已经熟悉、了解。

如果遇到平面尺寸及天花标高有误差的情况，班组应立即与项目部施工员沟通，不得擅自调整尺寸。

完成面尺寸要形成电子版，必须要班组、施工员签字确认。

3. 现场放线现场放线是根据设计图纸和控制点进行实地测量的工作。

在放线过程中，需要按照施工图纸和控制点的要求，设置经纬仪，确定测站点和后视点，然后瞄准泼盘到各放样点的方位角，转动到各放样点的方位角，固定其方向，最后用皮尺拉出对应的距离。

4. 放线偏差汇总在现场放线过程中，可能会出现与蓝图偏差的情况。

对于出现的尺寸问题，应提交给业主、设计方进行调整。

调整后，将完成面的精确尺寸录入电脑，确保测量图纸与现场的一致性，满足设计尺寸要求。

这样可以提前发现问题，加快设计方案变更的速度，避免工期延误。

5. 精准放线与联合下单精准放线是实现装饰施工产品化的重要基础。

通过精准放线，可以减少返工，提高收口收头的质量，缩短工期，达到公司、客户双赢的效果。

在放线过程中，应与厂家、班组一起进行复核，确保放线的准确性。

综上所述，建设工程施工放线流程是一个系统性的工作，需要充分准备作业条件，熟悉施工图纸，进行实地测量，汇总放线偏差，并实现精准放线与联合下单。

只有通过严格的放线流程，才能确保施工过程的顺利进行，提高施工质量，满足设计要求。

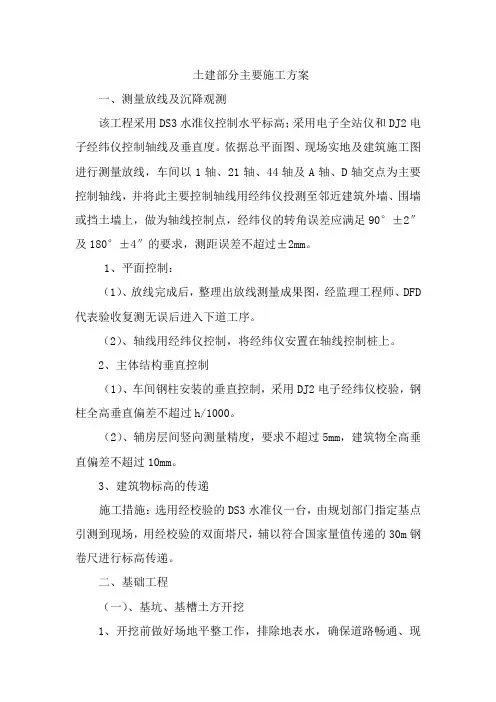

土建部分主要施工方案一、测量放线及沉降观测该工程采用DS3水准仪控制水平标高；采用电子全站仪和DJ2电子经纬仪控制轴线及垂直度。

依据总平面图、现场实地及建筑施工图进行测量放线，车间以1轴、21轴、44轴及A轴、D轴交点为主要控制轴线，并将此主要控制轴线用经纬仪投测至邻近建筑外墙、围墙或挡土墙上，做为轴线控制点，经纬仪的转角误差应满足90°±2″及180°±4″的要求，测距误差不超过±2mm。

1、平面控制：（1）、放线完成后，整理出放线测量成果图，经监理工程师、DFD 代表验收复测无误后进入下道工序。

（2）、轴线用经纬仪控制，将经纬仪安置在轴线控制桩上。

2、主体结构垂直控制（1）、车间钢柱安装的垂直控制，采用DJ2电子经纬仪校验，钢柱全高垂直偏差不超过h/1000。

（2）、辅房层间竖向测量精度，要求不超过5mm，建筑物全高垂直偏差不超过10mm。

3、建筑物标高的传递施工措施：选用经校验的DS3水准仪一台，由规划部门指定基点引测到现场，用经校验的双面塔尺，辅以符合国家量值传递的30m钢卷尺进行标高传递。

二、基础工程（一）、基坑、基槽土方开挖1、开挖前做好场地平整工作，排除地表水，确保道路畅通、现场无积水。

2、基坑、槽放线设有龙门板，按设计基础断面尺寸加上放坡、模板安装的工作面，用白灰撒出开挖线。

3、由于本工程在老厂房旧址上，基础开挖过程难免与老基础相碰，为确保工程进度，用挖掘机开挖，老地面、老基础砼用破碎机破碎。

挖土应分层逐步开挖，当挖至离坑、槽底30厘米时，改用人工挖，根据坑、槽宽拉通线将坑槽边切整齐，同时抄平，把水平点引至坑、槽边。

如挖方后不能继续进行下一道工序时，则可留出10～20厘米不挖，待继续施工时，再将其挖到设计要求的深度。

4、挖土过程中，如遇古井、坟墓、穴洞、软坑及其他不正常土壤时，必须彻底挖除，进行换土或加固处理，其处理方法应征得设计单位同意。

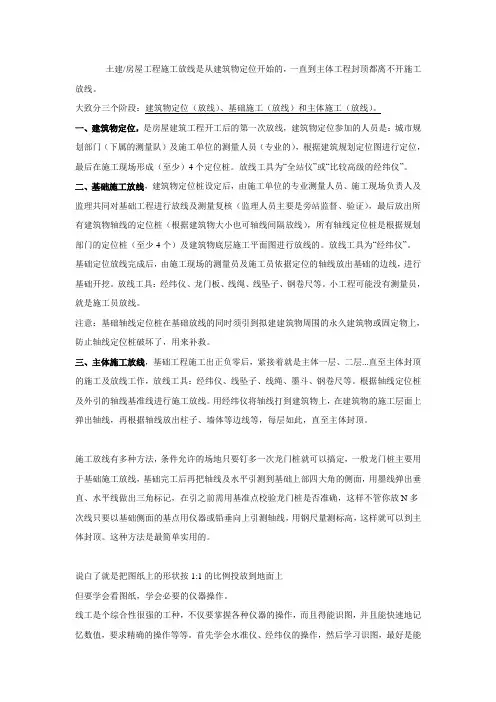

土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。

土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环，它直接关系到工程的准确性、稳定性和施工顺利进行。

本文将结合实际工程案例，详细介绍土建工程定位和测量放线的方案。

二、定位和测量放线前的准备工作1.确定控制点：首先根据工程图纸确定需要放线的位置和方向，并且选取几个控制点。

控制点需要具备稳定性和能够准确测量的条件，通常选择建筑物角点或者标志物。

2.测量仪器和设备准备：根据工程的要求和精度要求选择合适的测量仪器和设备，例如全站仪、水平仪、测距仪等。

需要提前检查仪器的精度和工作状况。

3.工程图纸准备：将工程图纸进行放大和标注，使其便于测量放线。

1.控制点的测量：首先利用全站仪或者GPS等仪器测量控制点的坐标，并标注在图纸上。

控制点的测量需要有两个以上的点来确定，通过计算坐标的平差得到系统的误差和变形。

2.定位点的测量：根据工程图纸上的要求，选取需要放线的位置和方向，利用全站仪进行定位点的测量。

放线的位置要符合设计要求，方向要与地理方位相符，可以通过磁针进行校正。

3.放线方式选择：根据土建工程的不同特点和要求，选择合适的放线方式。

常见的放线方式有基准线放线、交点放线、中心放线等。

放线需要利用测距仪、水平仪等仪器进行精确的测量和放线，确保放线的准确性。

4. 放线精度的控制：根据工程的要求和精度要求，控制放线的精度。

一般情况下，放线精度应控制在±5mm以内，可以通过多次测量和平差来控制精度。

四、实际工程案例以大型商业建筑项目为例，介绍定位和测量放线的具体步骤和方案。

1.根据工程图纸确定控制点：选取了建筑物四个角点作为控制点，确保了测量的稳定性和准确性。

2.测量仪器和设备准备：选用了高精度全站仪、水平仪和测距仪等测量仪器，并在实际测量前进行了仪器的校准和功能测试。

3.工程图纸准备：对工程图纸进行了放大和标注，方便后续的测量和放线。

4.控制点的测量：利用全站仪对控制点进行测量，得到了控制点的坐标，并标注在图纸上。

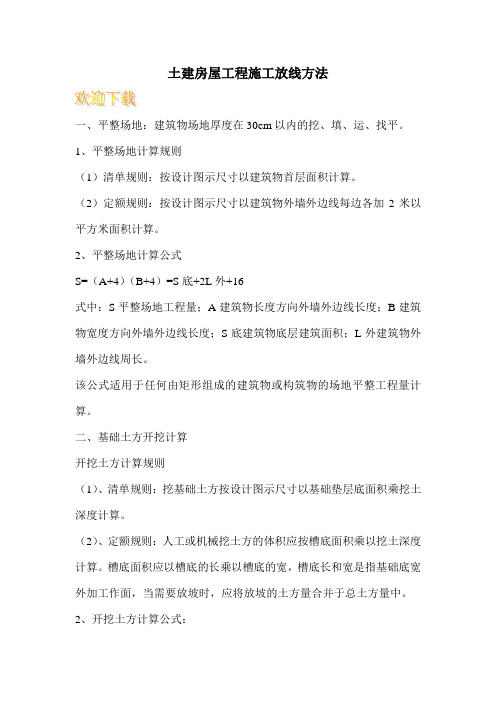

土建房屋工程施工放线方法一、平整场地：建筑物场地厚度在30cm以内的挖、填、运、找平。

1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。

（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。

2、平整场地计算公式S=（A+4）（B+4）=S底+2L外+16式中：S平整场地工程量；A建筑物长度方向外墙外边线长度；B建筑物宽度方向外墙外边线长度；S底建筑物底层建筑面积；L外建筑物外墙外边线周长。

该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。

二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。

槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积挖土深度。

（2）、定额规则：基槽开挖：V=（A+2C+KH）HL。

式中：V基槽土方量；A槽底宽度；C工作面宽度；H基槽深度；L基槽长度。

.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。

基坑开挖：V=1/6H[AB+ab+(A+a)(B+b)+ab]。

式中：V基坑体积；A基坑上口长度；B基坑上口宽度；a基坑底面长度；b基坑底面宽度。

三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。

式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中墙厚+L内墙厚）式中：底底层建筑面积；L中外墙中心线长度；L内内墙净长线长度。

图文详解“五步放线施工法”，一步步教你如何放线！装修单位进场后，项目部根据与土建单位移交的轴线、控制线以及标高线，结合各层建筑总平面图以及施工现场的实际情况以及不同的施工时间节点，分五个步骤进行测量、放线叫做五步放线法。

根据五步放线界定的尺寸进行施工的方法又叫做五步放线施工法。

五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。

以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。

↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。

可根据工作面采用多种放线方式：流水放线法和分组放线法。

说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。

此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。

复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。

2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。

第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。

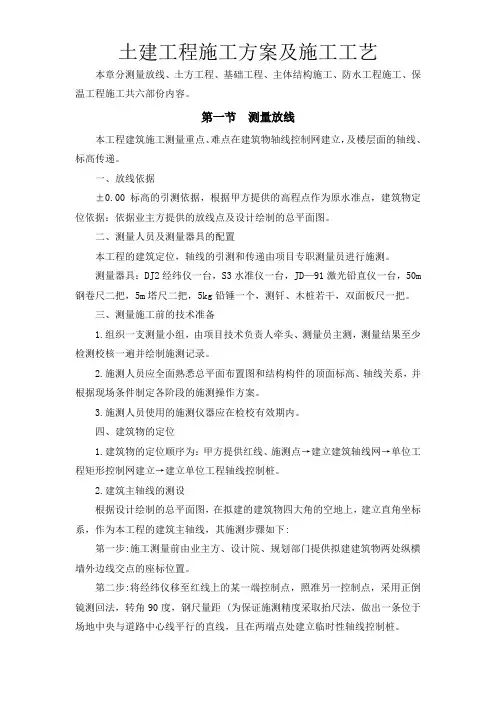

土建工程施工方案及施工工艺本章分测量放线、土方工程、基础工程、主体结构施工、防水工程施工、保温工程施工共六部份内容。

第一节测量放线本工程建筑施工测量重点、难点在建筑物轴线控制网建立，及楼层面的轴线、标高传递。

一、放线依据±0.00标高的引测依据，根据甲方提供的高程点作为原水准点，建筑物定位依据：依据业主方提供的放线点及设计绘制的总平面图。

二、测量人员及测量器具的配置本工程的建筑定位，轴线的引测和传递由项目专职测量员进行施测。

测量器具：DJ2经纬仪一台，S3水准仪一台，JD—91激光铅直仪一台，50m 钢卷尺二把，5m塔尺二把，5kg铅锤一个，测钎、木桩若干，双面板尺一把。

三、测量施工前的技术准备1.组织一支测量小组，由项目技术负责人牵头、测量员主测，测量结果至少检测校核一遍并绘制施测记录。

2.施测人员应全面熟悉总平面布置图和结构构件的顶面标高、轴线关系，并根据现场条件制定各阶段的施测操作方案。

3.施测人员使用的施测仪器应在检校有效期内。

四、建筑物的定位1.建筑物的定位顺序为：甲方提供红线、施测点→建立建筑轴线网→单位工程矩形控制网建立→建立单位工程轴线控制桩。

2.建筑主轴线的测设根据设计绘制的总平面图，在拟建的建筑物四大角的空地上，建立直角坐标系，作为本工程的建筑主轴线，其施测步骤如下:第一步:施工测量前由业主方、设计院、规划部门提供拟建建筑物两处纵横墙外边线交点的座标位置。

第二步:将经纬仪移至红线上的某一端控制点，照准另一控制点，采用正倒镜测回法，转角90度，钢尺量距 (为保证施测精度采取抬尺法，做出一条位于场地中央与道路中心线平行的直线，且在两端点处建立临时性轴线控制桩。

第三步:通过钢尺量距找到该直线的中心点，将经纬仪移至中心点，照准远端，转角90度，作出一条与该直线垂直的直线，此时该工程的施工直角坐标系己建立。

第四步:根据己建立施工直角坐标系和施工总平面图计算出建筑物每个大角点在此座标系下的坐标位置。

测量放线实施方案测量放线是指在施工前需要在设计图纸上进行挖掘、打地基等工程作业之前，进行测量工作，确定各个结构的准确位置和尺寸。

放线的准确性和精度对于整个施工过程和最终的施工质量都有着重要的影响，因此放线实施方案的制定显得尤为重要。

首先，在制定放线实施方案之前，需要进行详细的设计图纸分析和现场测量，了解工程的具体要求、范围和形状等信息。

同时，还要考虑工程的实际施工条件，如是否有地下管线、地形起伏等因素，在制定放线方案时应综合考虑这些因素，确保放线的准确性和安全性。

其次，制定放线实施方案时需要确定放线器材和工具的选择。

根据工程的要求和实际情况选择放线器材，如全站仪、测量尺、放线铅丝等。

同时，还要检查器材和工具的完好性和准确性，确保在放线过程中能够正常使用并获得准确的测量结果。

然后，确定放线的控制点和放线方式。

根据施工图纸和实际情况，确定放线控制点的位置和数量，以及放线的起点和终点。

一般情况下，放线的起点选择在工程的基点或者隐蔽点上，终点选择在工程的边界或者标志点上。

放线的方式可以根据工程的要求选择，常见的放线方式有直线放线、弧线放线、曲线放线等，根据具体情况选择合适的放线方式。

接下来，进行实际的放线操作。

首先，准备放线器材和工具，并检查其完好性和准确性。

然后，根据制定的放线方案，选择放线的起点，并使用全站仪或其他测量工具进行放线操作。

放线操作过程中要注意保持放线器材的稳定性和准确性，尽量减少误差。

在放线的过程中，可以用规定长度的放线铅丝或测量尺来进行测量，以确保放线的准确性。

最后，对放线结果进行检查和修正。

在放线完成后，要对放线结果进行检查，与设计图纸进行比对，确保放线的准确性。

如果存在误差或者偏差，需要进行修正和调整，重新进行放线操作，直至放线结果与设计图纸一致。

综上所述，测量放线实施方案的制定需要综合考虑设计图纸、现场实际情况和工程要求等因素，选择合适的放线器材和工具，并采取适当的放线控制点和放线方式。

施工方案一、工程主要施工方法（一）、土建施工基础工程：①、基础施工程序：场地清理→测量→人工挖基修整→钎探→清槽平基设桩→垫层→弹线绑扎钢筋→基础现浇→弹线→砌基础→回填土，共计11道工序。

②、场地平整：开工进入工地后，在测量放线前，首先派人清除杂草，平整场地，作好测量放线和工程施工的前期工作。

③、测量放线：按甲方提供的工区附近两个以上坐标控制点和一个高程控制点，即可用TJ6－1A经纬仪，根据工程大角坐标和控制点坐标差，反算出方位定向角和相间距离，施测出工程各大角定位点；或按规划部门测设的工程大角定位坐标桩，由我们进行细部轴线放线；或按建设单位标定的方向位置，±0.0标高进行相对位置测量放线工作。

定位放线时，房屋各大角轴线纵横2.5米处要均设60×60×500暗桩共8个，并用DS3精密水准仪把甲方指定的±0.0标高，由高程控制点或相对标高点上，引测到工程南北所选定的固定点或新设的水准标志上，以作核校高程和施测沉降观测的基准点。

建筑物放线设桩后，要经甲方监理人员复测签字后方能开挖基槽。

④、基础开挖：A、建设单位应提前提供或乙方主动向甲方了解工程基础中有无电缆、管道、暗沟等隐蔽设施，若有，可在开挖图中标出位置、深度，经甲方签字后方能施工挖槽。

当甲方提不出基础隐蔽设施，乙方也需谨慎开挖，万一出现安全及毁坏隐蔽设施问题，由甲方处理。

开挖中一旦出现古墓文物古迹，乙方除保护好现场外，并应向甲方反映并向文物管理单位报告，以待处理后方能继续施工。

B、挖土前应按施工现场平面布置图，用4×40镀锌扁钢或Φ10镀锌园钢埋设好，工地各设备统一接地网线。

C、按设计图尺寸所撒弹的开挖灰线，要向外扩挖200，以务支模。

D、土方量计算：根据自然地坪、设计基础深度和基础体积，进行回填土量计算，对外运的多余土，和不足的填方土，报甲方决定外运或取土地点。

暂时不能外运土方，可原地摊平，待后处理以利施工。

施工定位和测量放线施工方案本工程总建筑面积为154576.94m2，其中地下建筑面积59685m2，地上建筑面积94891.94m2，平面超长，结构体量大。

为了确保施工进度和施工精度，提高施测效率，在测量工作中，我们将全面推行数字化测量控制技术，为施工过程、施工质量提供控制依据，使测量工作成为智能化施工的第一道工序。

一、控制测量流程测量工作的正确与否直接关系到施工质量的优劣，结构施工阶段的轴线定位与标高控制精度直接关系到后续工程如装修工程、幕墙安装、电梯安装及其它设备安装，容不得一丝一毫的失误。

总包测量部提供的控制测量资料，是整个工程施工放样的基准，必须经监理测量队、业主测量队检测合格后，下发各工序施工单位的测量组作为放样依据。

控制测量流程图二、总控制网为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，总承包人将建立统一的平面控制网和高程控制网。

控制网分为两级。

第一级为场区整体控制网，第二级为各分区工程施工的施工控制网。

三、控制网测量1.图纸校核及定位依据校测1）总平面图的校核，内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计(设计高程等)校核。

2）建筑施工图纸的校核，内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸。

3）结构施工图纸的校核，内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应。

4）校测甲方提供的精密导线点的距离、夹角及坐标，校测水准点的高差。

2.原始基准标桩的交接及校测在工程开工前，应及时联系业主，进行现场原始永久性的基准标桩的交接。

交接桩测量资料必须齐全，并应附有标桩位点示意图，标明各种标额桩平面位置和标高，必要时并应附文字说明，依照资料，现场核对进行点交并签字。

同时，应立即组织测量人员对业主提供的基准标桩进行必要的复测工作，并在15天内将复测结果书面提交给业主。

无误后方可使用，如发现问题及时通报业主及交桩单位研究解决。

房屋建筑施工基础工程一）施工工艺流程：定位放线一复核（包括轴线，方向）一桩机就位一打桩一测桩一基槽开挖一锯桩一浇筑砼垫层一轴线引设一承台模板及梁底板安装一钢筋制安一承台模板及基础梁侧板安装一基础模板、钢筋验收一浇筑基础砼一养护一基础砖砌筑一回填土二）技术要求及验收标准：1.天然基础基槽（坑）机械开挖应设置标高控制点，预留20 cm〜40 cm土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。

2. 基坑开挖前须对边坡稳定（无支护基坑）、支护型式（有支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。

3. 天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。

深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。

4.桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于800mm的不宜小于100mm，对于250<d<800的中等直径桩不宜小于50mm,且桩顶必须平整，不准打烂。

5.采用焊接接桩时钢板宜使用低碳钢，焊条宜用E43,应先将四角点焊固定，然后对称焊接，焊接完成后应冷却8分钟后方可锤击。

对桩位偏位大于规范要求或地基土质与勘探资料不符时应及时与相关部门联系处理。

6. 打（压）桩后的桩位允许偏差必须符合下表要求，斜桩倾斜度的偏差不得大于倾斜角正切位的15%（倾斜角系桩的纵向中心线与铅垂线间夹角）。

预制桩（钢桩）桩位允许偏差（mm）7. 基础垫层浇筑前必须保证土体表面平整，无浮土、泥浆、积水，必须用木枋对垫层位置进行定位方可浇筑，垫层厚度必须达到图纸设计要求。

8.基础模板安装应该通线验收，截面内部尺寸不许超过±10丽，侧板高度应符合设计图纸要求，不宜高低不平。

9. 基础钢筋验收要按施工图核查纵向受力钢筋的品种、直径、数量、位置、间距以及钢筋的搭接长度和锚固长度等内容，重点复核柱预留插筋的位置、品种、直径和数量。

工程放线施工方案一、施工概况1. 工程名称：XX区XX建筑施工放线2. 工程地点：XX市XX区3. 施工单位：XX建筑公司4. 施工负责人：XX5. 施工时间：XX年XX月-XX年XX月二、项目概述该项目为XX区XX建筑施工放线工程，主要包括基础、结构、建筑、装饰、给排水、通风、空调等各项工程施工放线。

根据设计图纸和技术要求，准确放线是保证施工质量的基础，在施工中具有非常重要的作用。

三、施工前准备1. 资料准备：施工前要准备好设计图纸、设计说明、施工图纸、放线仪器、尺子、钢尺等相关资料和工具。

2. 人员准备：选择具有工程放线施工经验的技术人员，确保放线工作准确无误。

3. 现场勘察：对施工现场进行全面勘察，了解地形、地势、环境等情况，并根据实际情况制定放线方案。

四、放线方案1. 放线原则：严格按照设计图纸要求进行放线，保证施工的准确性和精度。

2. 放线步骤：（1）按照设计要求确定放线基准点，用永久性标记物标记好；（2）根据设计图纸，确定放线的起点和终点，用放线仪器测量确定坐标、高程等参数；（3）利用测量工具和仪器，精确进行放线，保证施工的准确性；（4）放线完成后，及时做好标记和记录，以便后续施工使用。

五、施工注意事项1. 安全第一：施工人员要严格遵守施工安全规范，做好防护工作；2. 严格把关：质量检查人员要对放线过程进行严格监督和把关，确保放线质量；3. 协调配合：放线工作需要与其他施工工序密切配合，确保施工进度；4. 做好记录：放线完成后，要做好记录和标记，并及时通知相关部门。

六、施工测量1. 测量工具：施工中要使用符合国家标准的测量工具，保证测量准确性；2. 测量记录：做好测量记录，包括地形、地势、坐标、高程等数据，以便后续施工使用。

七、施工结束1. 收尾工作：施工结束后，要及时清理现场，保持施工环境整洁；2. 审核验收：施工结束后要进行质量检查，并做好记录；3. 整理资料：整理施工过程中的相关资料，做好档案管理。

一、筏板基础地基怎样放线可以说点现场施工的放线经验：1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。

2、其中墙体、柱、剪力墙柱线要用彩色油漆，一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。

应该注意的是基础线放线完成后要自检、互检，最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。

施工时先放主轴线，这样再放墙柱线时要容易很多。

主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。

放线完成后就是做地基放线记录等工程资料了。

二、土建基础怎么放线基槽开挖边线放线与基坑抄平1、基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2、基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。

水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。

例：槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。

然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。

若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。

基础施工放线基础施工包括垫层和基础墙的施工。

土木工程施工放线1. 放线前的准备工作在进行放线之前，施工单位需要做好一些准备工作。

首先要认真研究设计图纸，了解建筑物的结构、尺寸和位置等信息，并制定好放线方案。

其次要准备好各种放线工具和设备，如量具、放线线、放线锤、放线牌等。

还要对施工现场进行勘测，清除杂物，保证放线的准确性。

2. 放线工作的步骤放线工作主要包括水平放线和垂直放线两个方面。

（1）水平放线：水平放线是指确定建筑物各个构件的水平位置。

首先要选择一个已知的基准点，然后根据设计图纸上的坐标，使用放线工具在地面上拉出放线线，并用放线牌标记出放线点的位置。

接着可以在建筑物周围拉出水平放线，确定各个构件的位置。

水平放线时要注意放线线的直线性和垂直性，以保证放线的准确性。

（2）垂直放线：垂直放线是指确定建筑物各个构件的垂直位置。

在进行水平放线的基础上，可以使用放线锤和垂直放线器进行垂直放线。

首先在水平放线线上拉出两条垂直的放线线，再根据设计图纸上的尺寸和位置，确定建筑物的竖直构件的位置。

垂直放线时要注意放线的垂直性和水平性，以保证建筑物的构件垂直并排列整齐。

3. 放线工作的注意事项在进行放线工作时，施工单位需要注意以下几点：（1）保持准确：放线工作是基础工作，要保证放线的准确性。

要认真研究设计图纸，提前做好准备工作，并仔细操作放线工具，避免出现误差。

（2）注意安全：放线是在施工现场进行的工作，要注意施工现场的安全。

要保持工地的整洁，避免绊倒和其他事故发生。

（3）及时复查：放线工作完成后，要及时进行复查，确保放线的准确性。

如果出现错误，要及时更正，以免影响后续的施工。

4. 结语通过本文的介绍，相信大家对土木工程施工放线有了更深的了解。

放线是土木工程施工中非常重要的一个环节，它直接关系到建筑物的结构和质量。

只有通过精确的放线工作，施工才能进行顺利，保证建筑物的安全和稳固。

希望大家在进行土木工程施工放线时，能认真对待，做好准备工作，确保施工的顺利进行。

土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。

施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
