建筑工程定位放线方案简介建筑工程定位放线是指在建筑施工前,根据设计图纸中的尺寸和布局要求,通过放线操作将建筑物的轮廓线、柱位、梁位等重要控制点标记于施工现场。
准确的定位放线是建筑施工的重要前期工作,直接关系到后续施工环节的精确性和质量。
本文将介绍建筑工程定位放线的基本方法和步骤,以及常见的放线工具和注意事项。
放线方法和步骤建筑工程定位放线的方法和步骤通常包括以下几个方面:1. 准备工作在进行定位放线前,需要进行一些准备工作,包括:•准备好设计图纸和相关技术资料,包括平面图、立面图、剖面图等。
•准备放线工具,如量尺、放线线、锤子等。
•确定放线起点和方向。
2. 放线起点和基点确定放线起点和基点的确定是建筑工程定位放线的第一步,通常选择建筑物的一个明显标志或控制点作为起点和基点。
确定好起点后,需要通过测量和计算确定其他控制点的位置。
3. 控制点放线根据设计图纸和计算结果,将各个控制点放线标记在施工现场。
放线可以采用测量仪器(如全站仪)或传统放线工具进行,具体方法包括:•三角测量法:通过测量不同位置的两个控制点和一个标志点的角度和距离,计算出其他控制点的位置。
•网格放线法:根据设计图纸上指定的网格尺寸,在施工现场建立一个等间距的网格系统,通过测量网格线与控制点的距离来确定控制点的位置。
•偏差法:根据设计图纸上的尺寸和坐标,通过测量和计算确定控制点的位置。
4. 标高放线除了平面定位放线外,建筑工程中还需要进行标高放线,即确定建筑物各个位置的高程。
标高放线可以通过水平仪、自动水平仪等工具进行,具体方法包括:•水平线放线法:利用水平仪在参考点上放线水平线,然后将水平线延伸到其他需要标高的位置,通过测量各个位置与水平线之间的垂直距离来确定高程。
•水准仪放线法:通过水准仪对各个位置的高差进行测量,确定高程。
常用放线工具在建筑工程定位放线中,常用的工具有:1.量尺:用于测量线段的长度。
2.全站仪:可测量水平角、垂直角和斜距,适用于放线和测量工作。
建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩的定位桩(根据建筑物大小也可以轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为:经纬仪。
基础定位放线完成后,由施工现场的测量员及施工员定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙边等边线等,每层如此,直至主体封顶。
施工测量前置工作(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差边大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距离箭镞物附近稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物屏幕控制的上一级控制。
土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环,它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例,详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点:首先根据工程图纸确定需要放线的位置和方向,并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件,通常选择建筑物角点或者标志物。
2.测量仪器和设备准备:根据工程的要求和精度要求选择合适的测量仪器和设备,例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备:将工程图纸进行放大和标注,使其便于测量放线。
1.控制点的测量:首先利用全站仪或者GPS等仪器测量控制点的坐标,并标注在图纸上。
控制点的测量需要有两个以上的点来确定,通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量:根据工程图纸上的要求,选取需要放线的位置和方向,利用全站仪进行定位点的测量。
放线的位置要符合设计要求,方向要与地理方位相符,可以通过磁针进行校正。
3.放线方式选择:根据土建工程的不同特点和要求,选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线,确保放线的准确性。
4. 放线精度的控制:根据工程的要求和精度要求,控制放线的精度。
一般情况下,放线精度应控制在±5mm以内,可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例,介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点:选取了建筑物四个角点作为控制点,确保了测量的稳定性和准确性。
2.测量仪器和设备准备:选用了高精度全站仪、水平仪和测距仪等测量仪器,并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备:对工程图纸进行了放大和标注,方便后续的测量和放线。
4.控制点的测量:利用全站仪对控制点进行测量,得到了控制点的坐标,并标注在图纸上。
建筑物的定位放线方案1.前期准备:在进行建筑物的定位放线之前,需要进行一些前期准备工作。
首先,需要获得相关的土地使用权和施工许可证。
其次,需要收集相关的地形地貌信息、地理地质资料和地理坐标系统等。
2.基点的选择:在确定建筑物定位放线方案时,首先要选择一个合适的基点,作为整个工程的基准点。
通常情况下,可以选择已知的测量点,例如经过严密测量和校正的国家测量基准点等。
3.确定建筑物的位置:通过实地测量或使用全球定位系统(GPS)等仪器,确定建筑物在地面上的具体位置。
观测数据主要包括建筑物所在地的经纬度、高程、水平距离和倾角等。
4.确定建筑物的朝向:通过测量建筑物所在地的真北角度或使用罗盘等仪器,确定建筑物的朝向。
朝向的选择通常是与周围环境、交通和景观等因素相结合的结果,以使建筑物的朝向最符合使用者的需求。
5.放置放线点:根据建筑物的定位和朝向信息,确定建筑物的放线点。
放线点一般是位于建筑物的四个角点和各个房间或设备的边界线上。
放线点的位置可以通过实地测量和计算确定。
6.控制测量点的选择:在建筑物的定位放线中,还需要选择一些控制测量点,以帮助进行后续的施工和定位控制工作。
控制测量点通常是位于建筑物周围的柱子、墙壁等固定物体上,以确保测量不会受到环境和天气等因素的干扰。
7.放线校核和调整:在完成建筑物的定位放线之后,需要对放线结果进行校核和调整。
校核主要是通过再次测量和计算放线点的位置和方位,以确定放线结果的准确度和可靠性。
如果发现放线结果与设计要求有较大误差,需要重新放线或调整。
8.制作放线图:最后,根据实际放线结果,制作建筑物的放线图。
放线图是一种图形化的表示,用于指导后续施工过程中的定位控制和相关工作。
放线图应包括建筑物的平面布置图、放线点的坐标和方位信息等。
综上所述,建筑物的定位放线方案是一个复杂的过程,需要准确的测量和计算,以确保建筑物的准确定位和控制。
通过选择合适的基点和放线点,并进行校核和调整,可以使建筑物的定位放线结果更加准确和可靠。
建筑工程测量定位放线方案为确保建筑工程施工的准确性和稳定性,测量定位放线是非常重要的环节。
通过相关测量和放线工作,可以保证建筑结构的精确位置和尺寸,从而提高建筑的质量和安全性。
本文将就建筑工程测量定位放线的方案进行详细介绍。
一、测量定位放线的重要性建筑工程中的测量定位放线工作是确保建筑设计图纸精确实现的重要环节。
只有通过精确的测量和放线工作,才能保证建筑结构的尺寸和位置的准确性,同时也能保证建筑工程的质量和安全性。
测量定位放线不仅仅是通过一些简单的测量工具进行测量和标记,更重要的是要通过专业测量仪器和技术手段进行实施。
只有通过专业的测量定位放线工作,才能确保建筑结构的准确性和稳定性。
二、测量定位放线的原则1. 精确性原则:测量定位放线工作必须精确到毫米级别,确保建筑结构的绝对准确性。
2. 实用性原则:测量定位放线工作必须符合现场施工的实际需要,能够满足建筑工程施工的需求。
3. 安全性原则:测量定位放线工作必须符合安全施工的要求,确保施工过程中的安全性。
4. 经济性原则:测量定位放线工作必须符合经济施工的要求,能够达到经济效益和成本控制的目标。
三、测量定位放线的工作流程1. 测量前期准备工作:确定测量范围和精度要求,了解建筑设计图纸和施工方案,准备相关测量仪器和设备。
2. 测量定位工作:根据建筑设计图纸和施工方案,在施工现场进行测量定位工作,采用激光测量仪、全站仪等测量设备,确保测量数据的准确性。
3. 放线标记工作:根据测量数据,在施工现场进行放线标记工作,确保建筑结构的位置和尺寸符合设计要求。
4. 定位监测工作:在建筑工程的施工过程中,进行定位监测工作,确保建筑结构的位置和尺寸在施工过程中不会发生偏差。
5. 测量定位放线记录:对测量定位放线工作进行详细记录,包括测量数据、放线标记、定位监测等内容,确保施工过程中能够进行有效的监控和管理。
四、测量定位放线的注意事项1. 确保测量仪器和设备的准确性和稳定性,及时进行校准和维护,确保测量数据的准确性。
在现代建筑工程中,精确的工程施工定位和坐标测量放线是保证工程质量、进度和成本控制的关键环节。
本文将详细介绍工程施工定位和坐标放线的相关方法。
一、工程施工定位方法1. 平面控制网建立为保证工程测量的统一性和连续性,建立统一的平面控制网是必要的。
平面控制网分为场区整体控制网和分区工程施工控制网。
场区整体控制网应覆盖整个工程区域,而分区控制网则根据工程分部、分项的需要进行设置。
2. 高程控制网建立高程控制网的建立应与平面控制网相结合,以确保工程的高程精度。
高程控制网可分为场区整体高程控制网和分区高程控制网。
场区整体高程控制网应为一个闭合系统,而分区高程控制网则可根据工程需要设置。
3. 施工定位方法(1)采用全站仪测量法:全站仪测量法是一种集光、电、磁于一体的现代化测量仪器。
通过全站仪测定建筑物的轴线与已知控制点之间的角度和距离,从而确定建筑物的位置。
(2)采用GPS测量法:全球定位系统(GPS)是一种高精度、全时段的定位技术。
通过在工程区域设置若干个GPS基准站,接收卫星信号,计算出工程部位的坐标。
(3)采用激光测距法:激光测距法具有测距速度快、精度高、不受天气影响等优点。
通过激光测距仪测定建筑物轴线与已知控制点之间的距离,从而实现施工定位。
二、坐标放线方法1. 数字化测量控制技术数字化测量控制技术是一种基于计算机技术的测量方法。
通过将设计图纸与实际工程现场相结合,利用专业软件进行坐标放线,提高放线效率和精度。
2. 传统测量放线方法(1)采用尺量法:通过钢尺直接测量建筑物轴线与已知控制点之间的距离和角度,从而确定建筑物的位置。
(2)采用光学测量法:利用经纬仪、水准仪等光学仪器测定建筑物轴线与已知控制点之间的角度和距离,实现坐标放线。
3. 现代测量放线方法(1)采用全站仪坐标放线:通过全站仪测定建筑物轴线与已知控制点之间的角度和距离,利用坐标转换公式计算出建筑物的坐标,实现坐标放线。
(2)采用激光扫描放线:利用激光扫描仪对建筑物进行三维扫描,获取建筑物的空间坐标,再利用专业软件进行坐标放线。

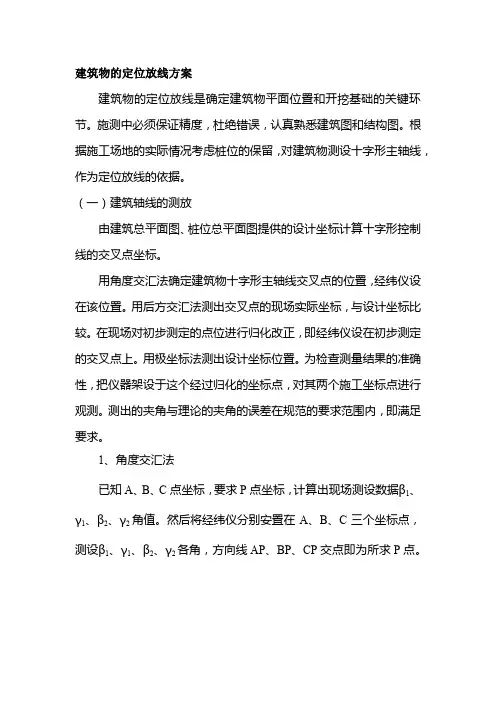

建筑物的定位放线方案建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。
施测中必须保证精度,杜绝错误,认真熟悉建筑图和结构图。
根据施工场地的实际情况考虑桩位的保留,对建筑物测设十字形主轴线,作为定位放线的依据。
(一)建筑轴线的测放由建筑总平面图、桩位总平面图提供的设计坐标计算十字形控制线的交叉点坐标。
用角度交汇法确定建筑物十字形主轴线交叉点的位置,经纬仪设在该位置。
用后方交汇法测出交叉点的现场实际坐标,与设计坐标比较。
在现场对初步测定的点位进行归化改正,即经纬仪设在初步测定的交叉点上。
用极坐标法测出设计坐标位置。
为检查测量结果的准确性,把仪器架设于这个经过归化的坐标点,对其两个施工坐标点进行观测。
测出的夹角与理论的夹角的误差在规范的要求范围内,即满足要求。
1、角度交汇法已知A、B、C点坐标,要求P点坐标,计算出现场测设数据β1、γ1、β2、γ2角值。
然后将经纬仪分别安置在A、B、C三个坐标点,测设β1、γ1、β2、γ2各角,方向线AP、BP、CP交点即为所求P点。
点的点位。
2、后方交汇法公式:A =(XB -XA)+(YB -YA)ctg α△Y=-k △x 21kkb a x ++-=∆B =(YB -YA)-(XB -XA)ctg αC =(XB -XC)-(YB -YC)ctg βD =(YB -YC)-(XB -XC)ctg β把交叉点投测在四面的场外的控制桩上,以便使用。
(二)基槽灰线的撒设根据建筑物各控制桩或轴线桩,按基础图撒好基槽灰线。
这项工作精度要求很高,要防止差错。
在经自检合格后,要提请有关部门和建设单位验线,验线合格才可正式开挖。
(三)建筑物基础放线1、基础放线当基础垫层浇筑完成,根据平面控制网,检测各主轴线控制桩位,确实没有碰动和位移后,用经纬仪向基础垫层投测主轴线。
经校核后,以主轴线为准,用墨线弹出基础施工中所需要的中线、边界线、墙宽线、柱位线、积水坑线等。
2、验线基础验线允许偏差如下:长度:L≤30m 允许偏差±5mm30m<L≤60m 允许偏差±10mm60m<L≤90m 允许偏差±15mm90m<L 允许偏差±20mm基础放线经有关技术部门和建设单位验线后方可正式交付施工。
工程施工定位放线技巧在建筑工程中,施工定位放线是至关重要的一环,它关系到整个工程的质量和进度。
准确的施工定位放线能够确保建筑物的各项参数符合设计要求,避免后期施工中的返工和调整,提高施工效率。
本文将从以下几个方面介绍工程施工定位放线的技巧。
一、复核规划定位施工放线的第一步是复核规划定点位置。
在施工总平面图上,规划部门已经绘出了建筑物的理论坐标,但在实际操作中,理论值与现场建筑物的实际位置往往存在差异。
因此,必须进行现场复核和纠正。
复核时,要综合考虑设计意图和现场实际情况,确定建筑物的最终位置,并将控制点引出建筑物场外,保护好桩位。
二、测定建筑物轴线和标高在确定建筑物位置后,接下来要测定建筑物的轴线和标高。
常规做法是打龙门桩、钉铁钉,标记红三角标高。
然后依次往上弹线,挖土方洒灰线,捣制垫层后弹墨线。
特别要注意,垫层上要弹出柱子的位置,并用红油漆标记四个角,以便柱子钢筋定位。
在地梁处(0.000)准确弹出各轴线网,并复核各轴线间的距离是否吻合。
三、建筑物定位桩的引伸和保护在建筑物定位桩设定后,要将定位桩引伸到拟建建筑物周围的永久建筑物或固定物上,以防止定位桩被破坏。
这一步骤需要特别注意,因为它是确保建筑物轴线准确性的关键。
四、基础施工放线基础施工放线是在建筑物定位桩设定后进行的。
此时,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核。
放线工具为经纬仪。
根据建筑物大小,可以选择轴线间隔放线。
放线完成后,依据定位的轴线放出基础的边线,进行基础开挖。
五、主体施工放线主体施工放线是在基础工程施工完成后进行的。
此时,施工单位的专业测量人员根据已经确定的建筑物的轴线和控制点,进行主体结构的放线。
放线工具仍为经纬仪。
总之,施工定位放线是建筑工程中至关重要的环节。
只有通过严谨、细致的放线工作,才能确保建筑物的各项参数符合设计要求,提高施工质量和效率。
在实际操作中,要根据现场实际情况和设计意图,合理选择放线方法和工具,并加强复核和保护工作,以保证放线的准确性。

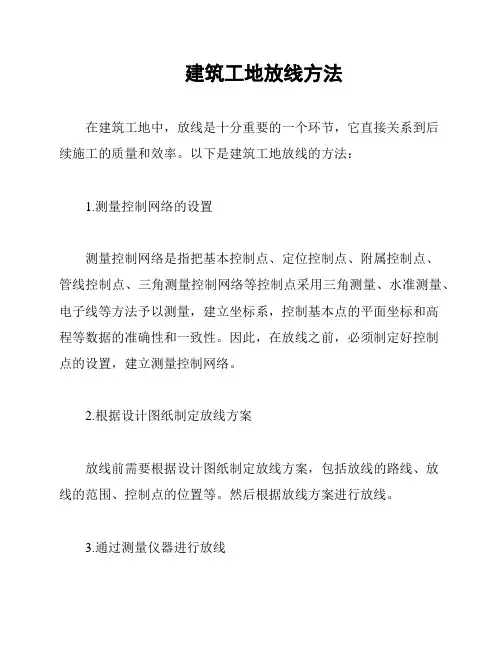

建筑工地放线方法
在建筑工地中,放线是十分重要的一个环节,它直接关系到后
续施工的质量和效率。
以下是建筑工地放线的方法:
1.测量控制网络的设置
测量控制网络是指把基本控制点、定位控制点、附属控制点、
管线控制点、三角测量控制网络等控制点采用三角测量、水准测量、电子线等方法予以测量,建立坐标系,控制基本点的平面坐标和高
程等数据的准确性和一致性。
因此,在放线之前,必须制定好控制
点的设置,建立测量控制网络。
2.根据设计图纸制定放线方案
放线前需要根据设计图纸制定放线方案,包括放线的路线、放
线的范围、控制点的位置等。
然后根据放线方案进行放线。
3.通过测量仪器进行放线
在放线中,应选择合适的测量仪器,如全站仪、电子经纬仪、GPS等,进行放线。
根据放线方案和控制点进行点位测量,测量数据应及时上传到计算机或数据处理仪中进行处理,保证测量的准确性。
通过以上三个步骤,即可完成建筑工地的放线工作,为后续施工提供有力的保障。

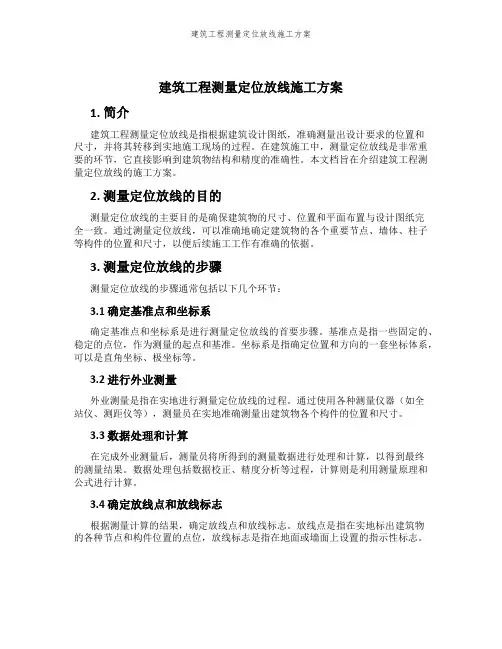

建筑工程测量定位放线施工方案1. 简介建筑工程测量定位放线是指根据建筑设计图纸,准确测量出设计要求的位置和尺寸,并将其转移到实地施工现场的过程。
在建筑施工中,测量定位放线是非常重要的环节,它直接影响到建筑物结构和精度的准确性。
本文档旨在介绍建筑工程测量定位放线的施工方案。
2. 测量定位放线的目的测量定位放线的主要目的是确保建筑物的尺寸、位置和平面布置与设计图纸完全一致。
通过测量定位放线,可以准确地确定建筑物的各个重要节点、墙体、柱子等构件的位置和尺寸,以便后续施工工作有准确的依据。
3. 测量定位放线的步骤测量定位放线的步骤通常包括以下几个环节:3.1 确定基准点和坐标系确定基准点和坐标系是进行测量定位放线的首要步骤。
基准点是指一些固定的、稳定的点位,作为测量的起点和基准。
坐标系是指确定位置和方向的一套坐标体系,可以是直角坐标、极坐标等。
3.2 进行外业测量外业测量是指在实地进行测量定位放线的过程。
通过使用各种测量仪器(如全站仪、测距仪等),测量员在实地准确测量出建筑物各个构件的位置和尺寸。
3.3 数据处理和计算在完成外业测量后,测量员将所得到的测量数据进行处理和计算,以得到最终的测量结果。
数据处理包括数据校正、精度分析等过程,计算则是利用测量原理和公式进行计算。
3.4 确定放线点和放线标志根据测量计算的结果,确定放线点和放线标志。
放线点是指在实地标出建筑物的各种节点和构件位置的点位,放线标志是指在地面或墙面上设置的指示性标志。
3.5 进行放线工作在确定放线点和放线标志后,施工人员根据放线点和放线标志进行实际的施工工作。
放线工作包括使用工具和设备将建筑物的各个构件的位置和尺寸转移到实地,并进行施工准备工作。
4. 测量定位放线的注意事项在进行测量定位放线工作时,需要注意以下几个事项:•确保测量仪器的准确性和稳定性,校准仪器并保持其正常工作状态;•选择适当的测量方法和工具,根据实际情况选择合适的仪器和设备;•对测量数据进行合理处理和计算,确保数据的准确性和可靠性;•注意安全事项,施工人员需要佩戴安全帽、安全鞋等安全装备,并遵循相关施工规范和安全操作规程。
工程建筑测量一、建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法,在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
二、工程定位放线方法(1) 进场后首先对甲方提供施工定位图进行图上复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法见后。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
三、建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据,要分清场区平面控制网还是建筑物平面控制网,根据整体控制局部、高精度控制低精度的原则,以场区平面控制网控制建筑物平面控制网。
大面积的建筑小区、大型建筑物或创市优重点工程,必须测设场区平面控制网,作为场区的整体控制,它是建筑物平面控制的上一级控制,应结合建筑物平面布置的图形特点来确定这种控制网的图形,可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计,其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀。
建筑工程施工测量贯穿于整个建筑施工的全过程,放样精度对建筑工程质量和施工进度都起着十分重要的作用,测量放样的成果,必须做到准确无误。
因为各施工部门都要依据所测量的点线去施工,放线一旦有误,必将使开挖、打桩、立模、钢筋绑扎以及混凝土等作业处于不正确的设计位置,造成施工错误,给甲乙双方带来重大经济损失。
本文分析了在建筑工程定位放样过程中如何减少测量的误差。
一、建筑工程总定位放样的主要方法(一)直线段定位放线直线段定位放线在公路线型中应该说是最简单、最好放的。
在地形平坦地段用经纬仪定向,钢尺量距。
起伏较大地段在直缓点或缓直点设站定向,用测距仪量距完成。
这里要讨论的是直接在导线控制点设站,以相邻导线点为定向方向,采用极坐标法放出中线的方法。
图1(a)中我们在A点设站,以B点为后视点定向,以β为指向角定出AP方向,并量测出AP段的距离,就确定了P点位置。
β角、DAP公式如下:DAP=[(XP-XA)2+(YP-YA)2]1/2αAB=tg-1(YB-YA)/(XB-XA)αAP=tg-1(YP-YA)/(XP-XA)β=αAP-αAB图1直线段定位放线(二)曲线定位放样圆曲线与其它线型主要连接形式有:直线与圆曲线、回旋曲线与圆曲线、圆曲线和圆曲线。
一般设计院提供逐桩坐标包括:ZY、YZ、GQ、QZ和20m整桩号坐标,一般情况下可以满足中线控制要求,有些情况下为了更好地控制填、挖方路基或构筑物,施工时需要加密中线坐标。
因此,在放线中应用圆曲线公式计算坐标。
切线支距公式:XP=L-L3/6R2+L5/120R4YP=L2/2R-L4/24R3+L6/720R3图2曲线定位放样二、在放样工作中必须附有校核条件施工放样的成果通常是即刻(或数小时后)交付使用,往往不能等待再去检查成果的正确性。
这就要求放样作业人员在作业中处处要有自我校核条件,以便及时发现错误,及时纠正。
现把校核条件归纳如下:(一)主要轴线点的放样应用单三角形法(有三角和的检查)、三点前方交会法(两组坐标校核)、三边测距交会法等,严禁用二点测角交会法测定轴线点位。
工程的定位和放线方法工程的定位和放线方法提要:控制桩的埋设和保护控制桩应按照规程规定的标准进行埋设,一般应埋设在距基坑放坡线1m以外的坚固地方,其深度应大于当地的冻土线深度更多精品方案工程的定位和放线方法一.工程定位放线方法:进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状,决定采用矩形网控制。
按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m 的现场控制网,建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状,适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时应予调整。
七.外控法施工要点:施测时将经纬仪安置在建筑附近进行竖向投测。
工程定位和放线方法引言工程定位和放线是在建筑、土木工程等项目中非常重要的环节。
准确的工程定位和放线是保证项目质量和进度的基础,它涉及到测量技术、地理信息系统和工程测量等多个领域。
本文将介绍工程定位和放线的基本概念、常用方法和实施过程。
1. 工程定位工程定位是确定工程项目在地球上的准确位置和坐标的过程。
在工程建设前,准确定位是必要的,这涉及到地理坐标系、大地坐标系和平面坐标系等基础概念。
1.1 地理坐标系地理坐标系是以地球球心为原点,经度和纬度为坐标的一种坐标系。
地理坐标系能够确定地球上任意点的位置,以经度和纬度表示,具有全球通用性。
1.2 大地坐标系大地坐标系是基于地球椭球体形状的坐标系。
它考虑了地球的形状,通过椭球参数来描述地球的几何形状和坐标变换关系。
大地坐标系是地球测量和地图制图中常用的坐标系统。
1.3 平面坐标系平面坐标系是地球表面局部区域所采用的坐标系统,它采用平面坐标表示位置信息。
平面坐标系通常根据具体的工程要求和地理位置来选择,最常用的是UTM坐标系。
2. 放线方法放线是将设计方案中的图纸上的位置和尺寸精确标定到施工现场的过程。
放线基本原理是将设计图纸上的各种尺寸和角度按比例放大或缩小后,通过测绘仪器将这些尺寸和角度标定在实际施工现场上。
2.1 传统放线方法传统放线方法通常使用传统测量工具,如经纬仪、水平仪、测绳、测距仪等。
这些工具是通过测量实际物体的尺寸和角度,然后根据设计图纸上的比例关系进行测量,最后将测量结果标定在施工现场上。
2.2 全站仪放线方法全站仪是一种集测角、测距、测高、数据处理等功能于一体的高精度仪器。
全站仪放线方法利用全站仪的定位和测量功能,可以直接在现场进行角度、距离和高程的测量,大大提高了放线的精度和效率。
2.3 GPS放线方法GPS(全球定位系统)是一种卫星导航系统,通过接收卫星发射的信号来确定接收器的位置和速度。
GPS放线方法利用GPS技术进行放线定位,能够实现全球范围内的高精度定位。
建筑物的定位放线方法
建筑物的定位放线方法具体内容是什么,下面本店铺为大家解答。
(1)建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2)定位的方法,在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
第 1 页共1 页。
工程定位放线方法(1)进场后首先对甲方提供施工图进行复核,以确保设计图纸的正确。
其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2) (2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。
(3) (3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
(4)一.根据本工程的平面形状,决定采用矩形网控制。
(5)按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m的现场控制网,建筑物的定位即以控制网轴线为准。
(6)二.根据本工程的平面形状,适宜于采用多边形现场控制网。
(7)以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
(8)三.取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网。
工程的其它轴线依据主轴线位置确定。
(9)五.在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。
在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。
七.外控法施工要点施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。
应尽量以首层轴线位置为准,直接向施工层投测,避免逐层上投造成误差积累。
(3)取正倒镜向上投测的平均位置,以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响八.垂直度的控制采用吊线坠法采用较重的特制线坠悬吊,以确定的轴线交点为准,直接向各施工层悬吊引测轴线。
(1)线坠的几何形体要规正,重量要适当(1~3kg)。
吊线用编织的和没有扭曲的细钢丝。
(2)悬吊时要上端固定牢固,线中间没有障碍,尤其是没有侧向抗力。
(3)线下端(或线坠尖)的投测人,视线要垂直结构面,当线左、线右投测小于3~4mm时,取其平均位置,两次平均位置之差小于2~3mm 时,再取平均位置,作为投测结果。
(4)投测中要防风吹和震动,尤其是侧向风吹。
(5)在逐层引测中,要用更大的线坠(如5kg)每隔3~5层,由下面直接向上放一次通线,以作校测。
九.上部结构标高测法±0.00以上的标高测法,主要是用钢尺沿结构外部向上竖直测量,在四周共设三处,以便于相互校核。
施测要点:(1) 起始标高线用水准仪根据水准点引测,必须保证精度。
(2) 由±0.00水平线向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直并用标准拉力,同时要进行尺长和温度改正。
(3) 观测时尽量做到前后视线等长。
并采用铝合金直尺以硬铅笔划水平线,以确保精度。
(4) 当高度超过一尺长时,应精确地定出第二基点,由第二基点向上量测。
十.采用天顶准直法传递轴线天顶准直法是使用能测设天顶方向的仪器,进行竖向投测。
仪器采用:配90°弯管目镜的经纬仪。
激光经纬仪。
激光铅直仪。
自动天顶准直仪。
自动天顶——天底准直仪。
将仪器安置在施工层的下面。
因此,施测中要注意对仪器的安全采取保护措施,防止落物击伤,并经常对光束的竖直方向进行检校。
十一.采用建设激光测量仪进行轴线垂直传递(1) 测量仪器建设激光测量仪是一种能自动保持工作精度,可适用于各类工程建设的多工序检测的便携式仪器,它具有6种功能(自动安平激光水平仪、自动安平激光水准仪、自动安平激光水平面仪、自动安平激光铅直平面仪、自动安平任意倾角激光束准直仪、自动安平激光圆锥面仪),是一种多功能、多用途、性能好、精度高的新颖测量仪,有助于提高测量精度和效率,节约劳力,提高工程质量和加快工程进度(2) 施工方法使用建设激光测量仪进行轴线竖向引测,首先选定控制点,将控制点选在1层或2层。
经测角、量边核准后,得引测控制点,组成控制网。
将新建立的控制网作为施工全过程中竖向控制和施工放样的依据,在以上各层楼面浇筑砼时,在对应于这4个控制点的位置处均预留150×150mm垂线投递孔,并在留孔处四周砌200mm高阻水圈,以阻挡投点时施工用水流洒在仪器上。
为减少激光束衍射而产生的误差,利用最有效可靠的测程(30~40m),分段进行投点。
投测时,将仪器置于控制点,调平,让激光束垂直投测到新测楼面留孔处放置的有机玻璃平板(300×300)接受靶上,记下激光束的光斑圆心位置,则可进行所测楼面的放线工作。
十二.建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法,在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
十三.采用天底准直法传递标高天底准直法是使用能测设天底方向的仪器,进行竖向投测,也叫俯视法。
采用仪器:垂准经纬仪。
自动天底准直仪。
自动天顶——天底准直仪。
将仪器安放在施工层,通过向天底方向投测的光束与在±0.00m层上的轴线控制点相重合,即将轴线传递到施工层。
十四.轴线的垂直传递采用内控法和外控法相结合的方法。
首先在首层的适当位置留设控制点,采用预埋铁板的方法,制点固定。
在施工上部结构层时,在控制点的施工层的相应位置留设孔洞,采用铅垂仪将控制点位置投影到各施工层。
同时采用激光经纬仪对各控制点的位置进行校核。
十五. 变形观测的基本措施为了保证变形观测成果的精度,除按规定时间一次不漏的进行观测外,在观测中应采取“一稳定、四固定”的基本措施。
(1) 变形观测依据的基准点、工作基点和被观测物上的变形观测点,其点位要稳定。
基准点是变形观测的基本依据,因此设三个稳固可靠的基准点,并每半年复测一次;变形观测点应设在被观测物上最能反映变形特征且便于观测的位置。
(2) 变形观测所用仪器、设备要固定;观测人员要固定;观测的条件、环境基本相同;观测的路线、镜位、程序和方法要固定。
十六.对邻近建筑物影响的观测地下室施工过程中,为了及时掌握施工对邻近建筑物影响的程度,因此对邻近建筑物进行观测。
在基础施工影响范围以外设基准点,再根据设计要求,对距基坑一定范围的建筑物,设置沉降观测点,并精确地测出其原始标高。
以后根据施工进展,及时进行复测,以便针对变形情况,采取安全防护措施。
十七.施工塔吊基座的沉降观测为了避免塔吊基座沉降(尤其是不均匀沉降) 而影响正常施工,和发生意外事故,因此对塔吊基座进行观测,检查塔吊基础下沉和倾斜状况,以确保塔吊运转安全,工作正常。
十八.日照对高层建筑上部位移变形的观测(一)、由于考虑到日照对建筑竖向偏差具有重要影响,因此需进行观测。
观测随建筑物施工高度的增加,每30m实测一次,实测时应选在日照有明显变化的晴天天气进行,从清晨起每一小时观测一次,至次日清晨,以测得其位移变化数值与方向,并记录向阳面与背阳面的温度。
竖向位置使用天顶法(二)、工程沉降观测是施工中一项重要工作。
当浇筑基础垫层时,在垫层上埋设临时观测点。
当建筑施工到±0.00层时,再根据设计位置和要求埋设永久性观测点。
然后每施工一层、测设一次,直至竣工。
(三)、沉降观测必须由专业测量师负责,采取定人员、定仪器、定时间的三定方针。
以确保观测结果的准确。
(四)、工程竣工时,沉降观测提供以下成果:(1)建筑物平面图:图上标有观测点位置及编号;(2)下沉量统计表:是根据沉降观测原始记录整理而成的各个观测点的每次下沉量和累积下沉量的统计值;(3)观测点的下沉量曲线。
二十. 为了基础施工阶段的安全,及时掌握挡土体的变形状况,对挡土体进行监测。
在护坡桩基坑一侧设置平行控制线,用经纬仪准线法,定期进行观测,以确保护坡桩的安全。
二十一.建立平面控制网及高程控制网(一)、所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据,要分清场区平面控制网还是建筑物平面控制网,根据整体控制局部、高精度控制低精度的原则,以场区平面控制网控制建筑物平面控制网。
(二)、大面积的建筑小区、大型建筑物或创市优重点工程,必须测设场区平面控制网,作为场区的整体控制,它是建筑物平面控制的上一级控制,应结合建筑物平面布置的图形特点来确定这种控制网的图形,可布置成十字形、田字形、建筑方格网或多边形。
(三)、建筑方格网应在场区平整完成后在总平面图上进行设计,其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后,采用将所有建筑物一次性定位的方法来检验其准确性,对于未进行平差的方格网是一种较好的检验方法。
(6) 建筑方格网的测设方法是先测设主轴线,后加密方格网,并按导线测量进行平差。
(四)、建筑物平面控制网是建筑物定位和施工放线的基本依据,它是场区内的二级平面控制。
建筑物平面控制网的图形,可以是一字形基线(两个控制点组成的)、十字形控制网或平行于建筑物外廓轴线的其他图形。
(五)、高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。
(1)高程控制网布点的密度应恰当,一般每幢楼房应设置1~2个点,主要建筑物应设置3个点。
其测量方法可采用水准测量和光电测距中的三角高程测量方法。
(2)高程控制网的等级为国家三、四等水准测量或等外水准测量等。
以上各等级都可作为建筑场区的首级高程控制。
