电缆式地层测试器讲义讲解学习

第四节模块式电缆地层测试器（MDT）地层测试是油气勘探中验证储层流体性质、求取地层产能最为直接、有效的方法。

常用的地层测试方法有完井射孔油管测试、钻杆测试（DST）和电缆式地层测试等。

电缆地层测试技术是从20世纪50年代中期开始发展、并逐步完善起来的地层测试技术，到目前为止，电缆地层测试技术的发展大致可划分为三个阶段。

第一个阶段以FT电缆地层测试仪为代表， FT电缆地层测试仪由一个单探针和一个取样筒组成测试仪的核心部分，每次只能取一个样或测一个压力数据，这代产品主要应用在1955-1975年间；第二个阶段的电缆地层测试仪以RFT（Repeat Formation Tester），即重复地层测试器为代表，从1975年使用到20世纪90年代，它较第一代产品有了很大的改进，增加了预测压室，即可以一次在井下实现无限次的重复测压，取样筒也增加到两个。

但由于不具备泵出功能和井下油气检测功能，第二代电缆地层测试仪主要用于地层测压，取样效果不够理想。

我国大部分油田都引进了该种类型的仪器，并在现场获得了较为广泛的应用，见到了一定的地质效果。

尽管RFT 的功能较FT有较大的改进，但人们仍然无法在地面准确判断井下到底获得的是什么样品，并且不能对取样时间和质量进行有效的控制。

为了解决上述问题，20世纪90年代，斯仑贝谢公司推出了第三代电缆地层测试仪—模块式动态电缆地层测试仪MDT（The Modular Formation Dynamics Tester Tool）。

与其上一代的重复性地层测试仪RFT相比，在探测器、探测方式、模块组合方式、解释方法等方面有了较大的改进，性能显著增强。

MDT于1992年引进我国油田，经过消化、吸收及应用研究，在油气勘探中应用见到了明显的地质效果。

值得说明的是，尽管MDT电缆地层测试具有快速、直观的特点，但是，它有一定的适用条件，与常规测井项目一样，其测试结果也需要出处理和解释，需要与之相适应的配套评价技术。

摘要:根据测井、地震、地质及钻井等资料可以确定具有工业价值的油气层段并对之进行评价。

一旦识别出了这些具有潜在能力的目的层段后，就有必要对这些层的生产能力进行估算。

电缆地层测试器就是用来确定储层生产能力，检查油气田开发效果的一种有效途径。

它可以用来确定地层的产油量，产气量，产水量，渗透率，压力，油，气，水性质等参数数据。

这些结果是油气田开发的重要依据。

关键词:地层测试技术渗透率压力1电缆地层测试技术的发展现状第一套电缆地层测试器由斯仑贝谢公司首先研制成功，并于1995年开始使用和进行商业化推广。

以后国外各大公司也相继研制出功能相似的仪器。

到目前为止，电缆地层测试技术已相当完善。

尽管不同公司的仪器结构、仪器商标不同，但有一个共同的特点，即一次下井可以在任意次压力测量（获得任意次压力曲线或数字磁带记录），并可以取得两筒储层流体样品。

目前，具有代表性的电缆地层测试器是斯仑贝谢公司的“重复式电缆地层测试器（RFT）”、哈里伯顿公司的“选择式电缆地层测试器（SFT）”。

我国主要引进了重复式电缆地层测试器（RFT）（如胜利、中原、新疆、华北等油田）及阿特拉斯公司的多次地层测试器(FMT)（南阳，辽河，新疆等油田）这两种仪器。

这些仪器已在我国的大部分油田得到了广泛的使用。

2电缆地层测试器仪器结构及测量过程2.1电缆地层测试器仪器结构地层测试器一般由地面控制和记录系统、井下仪器、采样及样品分析等附属设备三大部分构成。

其中，重复式地层测试器RFT的井下仪器包括液压控制系统和测试取样系统。

测试取样系统是地层测试器最重要的部分，由预测试和样品采集两大部分组成。

前者对被测试的地层特性（地层压力、地层渗透率等）进行分析；后者主要用于采集地层流体，并对地层压力、渗透率及流体样品分析。

图1所示为RFT结构示意图。

2.2测量过程电缆地层测试器的测量过程包括地层压力预测和地层流体取样两个阶段。

RFT测量大致分为以下几步：①由SP或GR曲线将井下仪器定位，再利用地面仪器的深度记录装置校正仪器至预定地层深度，使吸管对准测试部位。

地层中途测试工艺简介1、MDT（Modular Formation Dynamics Tester）是指模块式地层动态测试器，斯伦贝谢公司第三代电缆地层测试工具通,过压力剖面、光学流体分析、取样技术可以准确识别流体类型，通过测量压力剖面可以确定油水界面、研究油藏类型，利用测压及产量测试取样可以研究油气藏性质。

仪器工作时上下封隔器座封后，泵将中间抽空后让地层流体进入，测得地层实际压力，比较准确，但停留时间较长，易卡。

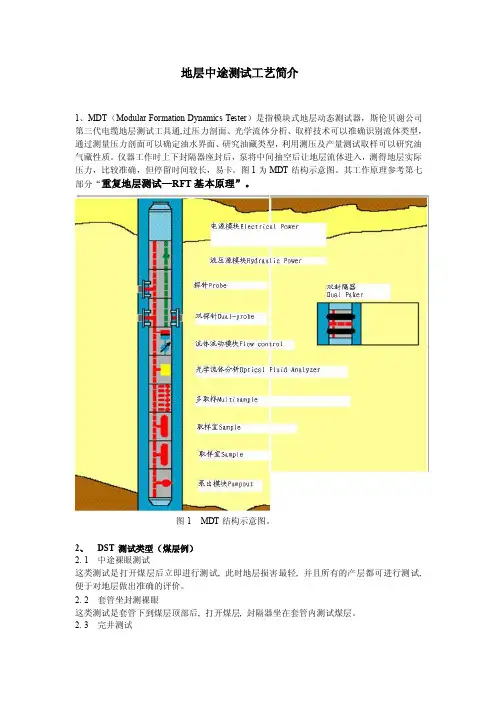

图1为MDT结构示意图。

其工作原理参考第七部分“重复地层测试—RFT基本原理”。

图1 MDT结构示意图。

2、DST 测试类型（煤层例）2. 1中途裸眼测试这类测试是打开煤层后立即进行测试, 此时地层损害最轻, 并且所有的产层都可进行测试, 便于对地层做出准确的评价。

2. 2套管坐封测裸眼这类测试是套管下到煤层顶部后, 打开煤层, 封隔器坐在套管内测试煤层。

2. 3完井测试这类测试是完井后下套管、射孔、射开煤层, 在套管内测试。

2. 4改造后测试这类测试是在对煤层进行压裂或造洞穴后进行的测试, 与改造前的参数比较, 评价改造的效果和经济效益。

3、多流测试器（MFE）一、产品概述（1）MFE地层测试器是一套完整的井下开关工具，整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。

测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期,为评价地层提供了更多的资料。

MFE系统通常包括多流测试器、封隔器、液压锁紧接头、旁通阀和安全密封等。

（2）MFE中所装的双控制阀通常是借助钻杆的上、下运动来打开或关闭的。

下井时阀处于关闭状态，到达井底后，通过钻柱施加重力，经过一段延时，测试阀打开。

在打开的一瞬间，钻柱突然下坠25.4mm，这种在地面可以直接观察到的显示表明阀已打开。

如果要关闭测试阀时，只需将钻柱上提并略超过自由点，然后再下放钻柱加重力即可关井。

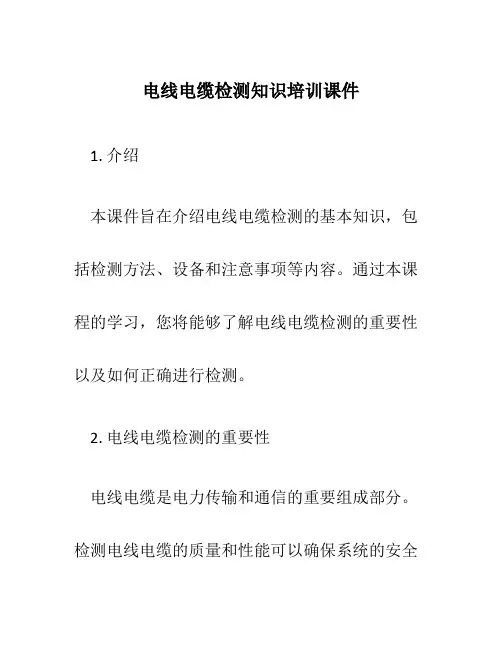

电线电缆检测知识培训课件1. 介绍本课件旨在介绍电线电缆检测的基本知识，包括检测方法、设备和注意事项等内容。

通过本课程的学习，您将能够了解电线电缆检测的重要性以及如何正确进行检测。

2. 电线电缆检测的重要性电线电缆是电力传输和通信的重要组成部分。

检测电线电缆的质量和性能可以确保系统的安全运行和高效工作。

一些常见的电线电缆问题包括断线、短路、漏电等，这些问题可能会导致火灾、电击和其他安全隐患。

3. 检测方法3.1 目视检查目视检查是最基本且最常用的电线电缆检测方法之一。

通过仔细观察电线电缆的外观，可以发现一些明显的问题，如外皮破损、绝缘受损等。

目视检查需要注意的一些细节包括：•检查电线电缆外皮的完整性•观察绝缘材料是否存在破损或老化现象•检查连接点是否牢固3.2 电气测试电气测试是一种通过测量电线电缆的电参数来评估其质量和性能的方法。

常见的电气测试方法包括：•绝缘电阻测试：用于检测绝缘材料的质量，通过测量绝缘电阻来评估绝缘材料的完整性。

•导通测试：通过施加一定电压，检测电线电缆中是否存在导通问题，如短路、断路等。

•电容测试：通过测量电线电缆的电容来评估其绝缘性能和损耗。

3.3 热红外检测热红外检测是一种利用红外热像仪来检测电线电缆问题的方法。

通过观察电线电缆的热量分布，可以发现潜在的问题，如过载、接触不良等。

热红外检测可以提前发现问题并采取措施修复，防止事故的发生。

4. 检测设备4.1 多用途电线电缆测试仪多用途电线电缆测试仪是一种集成了多种电线电缆测试功能的便携式设备。

它可以进行绝缘电阻测试、导通测试、电容测试等多种测试，方便快捷。

多用途电线电缆测试仪在电器维修、电力工程等领域得到广泛应用。

4.2 红外热像仪红外热像仪可以将电线电缆的热量分布图像化，便于观察和分析。

它可以快速检测电线电缆中的热问题，提前预警潜在的故障风险。

5. 注意事项在进行电线电缆检测时，需要注意以下事项：•使用合适的测试设备和仪器，并确保其正常工作。
