电力电缆基础知识及施工工序

电缆敷设施工工序在进行电缆敷设工程时，需要按照一定的工序来进行施工，以确保施工质量和进度顺利进行。

下面将简要介绍电缆敷设的工序步骤。

一、方案设计在开始电缆敷设工程之前，需要制定详细的方案设计。

方案设计包括确定敷设路径、电缆规格、敷设方式等内容，以满足工程需求。

二、勘察与测量在确定好方案设计后，需要进行现场勘察与测量工作。

勘察工作主要包括确定敷设线路以及查看周边环境情况，测量工作则是为了确定敷设的具体位置和长度。

三、开挖沟槽在进行电缆敷设之前，需要进行沟槽的开挖工作。

开挖沟槽的深度和宽度需要根据电缆尺寸和要求来确定，确保电缆可以被安全敷设在其中。

四、敷设电缆在完成沟槽的开挖后，接下来就是电缆的敷设工作。

电缆应按照设计方案上的要求进行敷设，注意保护电缆的外皮，避免损坏。

五、连接与接地完成电缆的敷设后，需要进行电缆连接和接地工作。

连接工作需要确保接头牢固可靠，避免出现接触不良的情况。

接地工作则是为了确保电缆的安全使用。

六、填埋与封闭电缆敷设完成后，需要进行填埋与封闭工作。

填埋工作是将沟槽恢复到原来的地面状态，并进行密实处理。

封闭工作是为了确保电缆不受外界因素的影响。

七、验收与保养最后一步是进行电缆敷设工程的验收与保养工作。

验收工作是为了确认工程质量符合规范要求，保养工作则是为了延长电缆的使用寿命。

总结电缆敷设是一项复杂的工程，需要严格按照规范的工序进行施工。

只有保质保量地完成每一个工序，才能保证电缆的正常使用和延长使用寿命。

希望以上工序步骤对电缆敷设工程有所帮助。

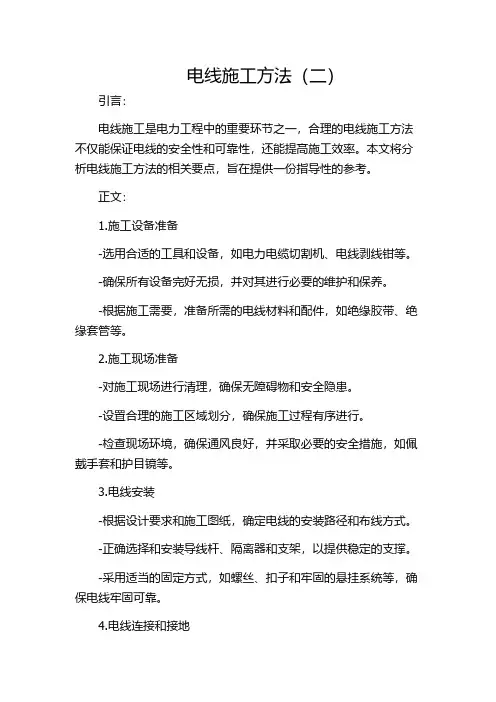

电线施工方法（二）引言：电线施工是电力工程中的重要环节之一，合理的电线施工方法不仅能保证电线的安全性和可靠性，还能提高施工效率。

本文将分析电线施工方法的相关要点，旨在提供一份指导性的参考。

正文：1.施工设备准备-选用合适的工具和设备，如电力电缆切割机、电线剥线钳等。

-确保所有设备完好无损，并对其进行必要的维护和保养。

-根据施工需要，准备所需的电线材料和配件，如绝缘胶带、绝缘套管等。

2.施工现场准备-对施工现场进行清理，确保无障碍物和安全隐患。

-设置合理的施工区域划分，确保施工过程有序进行。

-检查现场环境，确保通风良好，并采取必要的安全措施，如佩戴手套和护目镜等。

3.电线安装-根据设计要求和施工图纸，确定电线的安装路径和布线方式。

-正确选择和安装导线杆、隔离器和支架，以提供稳定的支撑。

-采用适当的固定方式，如螺丝、扣子和牢固的悬挂系统等，确保电线牢固可靠。

4.电线连接和接地-采用正确的电线连接方法，如电焊、插座连接或绝缘接头等。

-确保连接处良好接触，无松动和漏电现象，并进行必要的绝缘处理。

-对电线进行正确的接地操作，确保电气设备的安全运行和减少雷击风险。

5.施工安全与检测-遵循相关的电力安全规程和操作规范，确保施工过程安全可靠。

-进行必要的防护措施，如防火防爆和防电击等。

-施工完成后，进行电线的质量检测和验收，确保施工质量符合要求。

总结：通过以上的分析，可以看出，电线施工方法包括施工设备准备、施工现场准备、电线安装、电线连接和接地以及施工安全与检测等五个大点。

合理的电线施工方法不仅能提高施工效率，还能确保电线的安全性和可靠性。

因此，在实际工程中，要根据具体情况合理选择施工方法，并遵循相关的电力安全规程和操作规范。

电力工程电缆施工方案一、工程概述电力工程电缆施工是指在建筑、基础设施或其他场所进行电缆敷设、连接和调试的过程。

本文将详细介绍电力工程电缆施工的方案安排。

二、前期准备在开始电力工程电缆施工之前，需进行以下准备工作：1. 工程勘察：根据工程需求进行现场勘察，确定电缆的敷设路线、数量和规格，并标明相关安全要求。

2. 材料采购：根据勘察结果，制定材料清单并进行采购，确保所使用的电缆和配件符合国家标准和工程要求。

3. 人员培训：确保参与施工的人员具备相关电缆施工知识和技能，并进行必要的安全培训。

三、施工步骤1. 施工准备a) 确认施工现场：根据勘察结果，确定电缆敷设的起点和终点，并清理施工现场，确保安全和便捷施工。

b) 安装施工道具：准备好所需的施工道具，如挖掘机、电缆卷盘、电缆敷设工具等。

2. 路线敷设a) 开挖沟槽：按照勘察结果中确定的电缆敷设路线，使用挖掘机或手工开挖沟槽，确保沟槽宽度和深度符合标准要求。

b) 敷设电缆：将电缆一端固定在起点处，根据沟槽的长度逐段敷设电缆，并保持电缆的整齐和平坦。

c) 固定电缆：使用固定夹等工具将电缆固定在沟槽的壁面，确保电缆的稳固性和安全性。

3. 连接和绝缘处理a) 连接电缆：根据工程要求，对电缆的两端进行连接，采用压接或焊接等方式进行连接，并进行必要的绝缘处理。

b) 绝缘处理：使用绝缘套管、绝缘胶带等材料对连接处进行绝缘处理，确保连接稳固和防止漏电。

4. 调试和验收a) 电缆调试：连接完成后，对电缆进行必要的调试工作，确保电力传输的正常和稳定。

b) 施工验收：根据工程要求和相关标准，进行电缆施工工程的验收，确保施工质量符合要求。

四、施工安全措施1. 施工现场安全：建立明确的施工现场安全区域，设置安全警示标识和隔离措施，防止外来人员进入施工区域。

2. 电缆安全操作：施工人员需穿戴符合要求的个人防护装备，并采取必要的防火、防爆措施，确保电缆施工过程安全。

3. 设备维护：对使用的挖掘机、起重设备等进行定期检查和维护，确保设备的安全性和可靠性。

电缆敷设施工方案123在电力工程中，电缆的敷设是一个至关重要的环节，直接关系到电力传输的效率和安全性。

为了确保电缆敷设工程的顺利进行，需要制定科学合理的施工方案。

本文将从施工准备、施工流程以及安全注意事项等方面阐述电缆敷设的施工方案。

一、施工准备1.方案制定：在开始电缆敷设工程之前，需要根据具体情况制定详细的施工方案，包括施工计划、施工流程、工程量清单等内容。

2.人员培训：确保施工人员具有相关的电力施工经验和相应的证书资质，严格按照操作规程进行培训。

3.材料采购：提前采购好所需的电缆、管道、接头等材料，并按照要求进行验收，确保质量符合要求。

4.设备检查：对施工所需的机械设备进行检查和维护，确保设备完好，能够正常使用。

二、施工流程1.场地准备：清理施工现场，确保施工现场平整、无杂物，安全通道畅通。

2.敷设布线：根据电缆敷设方案，在地面进行布线，确定电缆的敷设路径和长度。

3.地面开挖：使用挖掘机等设备对敷设路径进行开挖，确保开挖深度和宽度符合要求。

4.电缆敷设：将电缆按照设计要求敷设到设定的路径中，并进行必要的固定和接头处理。

5.接头封闭：对电缆的接头进行封闭处理，防止受潮和损坏，确保电缆传输质量。

6.填埋覆土：对完成敷设的电缆进行填埋，覆土深度应符合要求，保护电缆免受外界损害。

三、安全注意事项1.施工人员安全：施工现场应设立警示标志，工作人员必须穿戴安全防护装备，严格遵守安全操作规程。

2.材料质量：电缆材料应符合国家标准，严格按照施工方案使用，确保电缆质量可靠。

3.设备使用：施工机械设备操作人员必须持证上岗，设备使用过程中应定期检查和维护，确保设备安全运行。

4.地质勘察：在选定敷设路径之前，应进行地质勘察，了解地下情况，避免施工中遇到意外情况。

5.施工环境保护：施工过程中应注意环境保护，严禁乱倒垃圾、污染环境，对施工现场进行定期清理。

综上所述，科学合理的电缆敷设施工方案对于保障电力传输工程的安全和稳定具有重要意义。

电缆工程一、电缆工程基础知识：1电缆种类：单芯电缆、三芯电缆、四芯电缆、五芯电缆等；铜芯电缆、铝芯电缆等；电力电缆、控制电缆。

2、电缆敷设方式：电缆穿管敷设、电缆埋地敷设、电缆沿桥架敷设、电缆沿钢索敷设、电缆沿垂直竖井敷设。

二、工程量统计方法1、保护管敷设：按照图示长度以延长米计算。

A、保护管分砼保护管、石棉保护管、铸铁保护管、钢保护管等。

B、保护管增加长度：保护管穿建筑物外墙时外墙处增加1米长度，保护管横穿路基时路及两侧各增加2米长度，保护管穿排水沟时增加沟外侧各1.5米长度，电缆埋地引出时增加地面以上2米长度。

2、电缆敷设：A、电缆直埋：《工程量计算规则》给出了2根电缆以内一般电缆沟尺寸600㎜（上口宽度）*400㎜（下口宽度）*900㎜（深度）及挖填的土方量0.45m³/米，增加1根电缆，沟宽增加170㎜，同时土方量增加0.153m³。

设计深度超过900㎜，多挖的土方量应另行计算。

定额中土方挖填子目包括了土方的开挖和回填两项工作，不得重复计算了。

定额中铺砂盖砖子目包括了铺砂和盖砖两项工作，不得重复计算。

定额中揭盖板子目按每揭或每盖一次，，如果又揭又盖，则按照两次计算。

B、电缆敷设增加长度：《工程量计算规则》第79页表。

C、电缆接头：电缆接头方式有户内干包式、户内浇筑式、热缩式、户外干包式等。

电缆接头个数按照设计给定数量，如果设计未作规定，一般按照电缆长度250米设置1个电缆接头。

三、定额的套用1、保护管敷设：钢保护管DN小于等于100㎜时，定额子母应该套用第十二章《配管配线》中有关定额子母。

2、电缆敷设：A、定额子母中电缆敷设项目按照铜芯电缆考虑，铝芯电缆敷设按照相应截面电缆敷设项目执行，人工和机械乘以系数0.7。

B、定额中电缆头制作、安装项目按照铜芯考虑，铝芯电缆头制作、安装按照相应截面电缆头制作、安装项目执行，人工乘以系数0.7。

C、电力电缆敷设项目按照三芯或三芯连地考虑的，每增加一芯增加。

浅谈电力电缆敷设施工方法1、引言从技术角度来讲,在具体敷设电缆时,控制电缆所受到的牵引力是保证敷设质量的关键步骤。

同时,牵引力的大小也决定了电缆敷设施工的方案。

如果牵引力过大,超过电缆允许承受的张力,将造成电缆内部结构损伤,影响电缆运行寿命,甚至无法投运送电。

如果牵引力过小,小于电缆受到的摩擦力,电缆将卡在敷设途中,无法敷设到位,可能要增加电缆接头数量。

本文主要分析了电力电缆敷设施工方法,最后就牵引力监控系统方案设计进行探讨。

2、电缆敷设施工机械在电缆敷设施工中用于牵引电缆到安装位置的机械称为牵引机械,用它替代人的体力劳动和确保敷设施工质量。

常用牵引机械有卷扬机,输送机和电动滚轮。

1)卷扬机。

卷扬机又称牵引车。

按牵引动力不同,有电动卷扬机、燃油机动卷扬机和汽车卷扬机等。

电缆敷设牵引应选用与电缆最大允许牵引力相当的卷扬机,不宜选用过大动力的牵引设备,以避免由于操作不当而拉环电缆。

一般水平牵引力为30kN的卷扬机以满足牵引各种常规电缆的需要。

电缆敷设牵引常选用电动机功率为7.5kW的慢速电动卷扬机,牵引线速度为7m/min。

2)输送机。

输送机又称履带牵引机,是以电动机驱动的中型电动机械。

它用凹型橡胶带加紧电缆,用预压弹簧调节对电缆的压力(以不超过电缆允许侧压力为限),使之对电缆产生一定推力。

按水平推力大小输送机有5kN、6kN和8kN等品种供选用。

3)电动滚轮。

是一种小型牵引机械,其滚筒由电动机同步驱动,给予电缆向牵引方向的一定推力。

一般电动滚轮的牵引摊力有0.5-1.0kN。

3、电缆敷设质量控制3.1电缆弯曲半径在电缆路径上水平或垂直转向部位,电缆会受到弯曲。

一般情况下,电缆在其结构和材料上,允许存在不小于一定半径范围的弯曲,这对电缆性能不会产生影响。

但是,过小的弯曲半径将损伤电缆的绝缘层或护层。

因此,在电缆敷设施工过程中,必须对电缆的弯曲半径进行检测和控制。

电缆最小允许弯曲半径与电缆外径、电缆绝缘材料和护层结构有关,通常规定以电缆外径的倍数表示的一个数,作为最小允许弯曲半径。

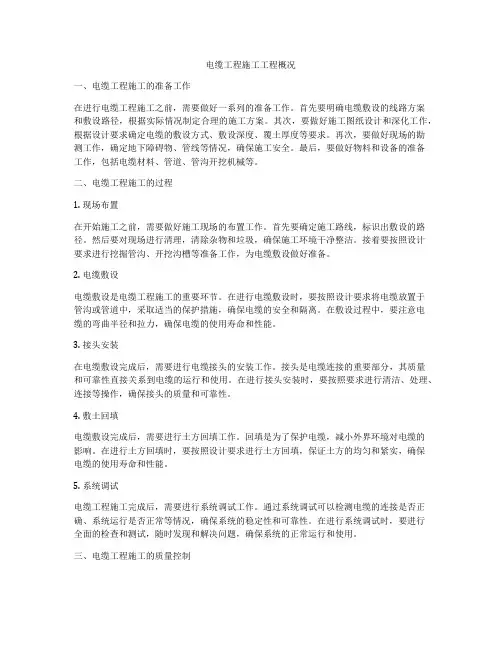

电缆工程施工工程概况一、电缆工程施工的准备工作在进行电缆工程施工之前，需要做好一系列的准备工作。

首先要明确电缆敷设的线路方案和敷设路径，根据实际情况制定合理的施工方案。

其次，要做好施工图纸设计和深化工作，根据设计要求确定电缆的敷设方式、敷设深度、覆土厚度等要求。

再次，要做好现场的勘测工作，确定地下障碍物、管线等情况，确保施工安全。

最后，要做好物料和设备的准备工作，包括电缆材料、管道、管沟开挖机械等。

二、电缆工程施工的过程1. 现场布置在开始施工之前，需要做好施工现场的布置工作。

首先要确定施工路线，标识出敷设的路径。

然后要对现场进行清理，清除杂物和垃圾，确保施工环境干净整洁。

接着要按照设计要求进行挖掘管沟、开挖沟槽等准备工作，为电缆敷设做好准备。

2. 电缆敷设电缆敷设是电缆工程施工的重要环节。

在进行电缆敷设时，要按照设计要求将电缆放置于管沟或管道中，采取适当的保护措施，确保电缆的安全和隔离。

在敷设过程中，要注意电缆的弯曲半径和拉力，确保电缆的使用寿命和性能。

3. 接头安装在电缆敷设完成后，需要进行电缆接头的安装工作。

接头是电缆连接的重要部分，其质量和可靠性直接关系到电缆的运行和使用。

在进行接头安装时，要按照要求进行清洁、处理、连接等操作，确保接头的质量和可靠性。

4. 敷土回填电缆敷设完成后，需要进行土方回填工作。

回填是为了保护电缆，减小外界环境对电缆的影响。

在进行土方回填时，要按照设计要求进行土方回填，保证土方的均匀和紧实，确保电缆的使用寿命和性能。

5. 系统调试电缆工程施工完成后，需要进行系统调试工作。

通过系统调试可以检测电缆的连接是否正确、系统运行是否正常等情况，确保系统的稳定性和可靠性。

在进行系统调试时，要进行全面的检查和测试，随时发现和解决问题，确保系统的正常运行和使用。

三、电缆工程施工的质量控制在电缆工程施工过程中，需要严格进行质量控制，确保施工质量和安全。

质量控制包括以下几个方面：1. 施工人员素质施工人员素质是影响施工质量的关键因素。

电力工程施工基础知识一、电力工程施工流程：二、施工程序1、电力工程施工程序:施工准备→根据图纸位置配合土建预埋管→配管至各设备及动力箱(柜) →动力配电箱(柜)安装→电缆敷设→管内穿线→检测绝缘电阻→配电箱(柜)内接线→设备接线→设备调试→试运行→竣工验收。

2、照明工程施工程序：施工准备→进户管预埋→配合土建预埋暗配管→配电箱、户内箱、接线箱预埋壳体→开关盒、插座盒安装→总配电柜及电表箱安装→预分支电缆敷设→管内穿线→测试绝缘电阻→电气器具安装→配电箱安装接线→调试→竣工验收。

3、变配电工程施工程序：施工准备→配合土建预埋电缆保护管→在土建地沟、墙面基本完之后进行技术复核→变压器就位→高、低压柜安装→母线安装(插接母线) →室内接地母线安装→电缆敷设→电缆头制安→电气调试→竣工验收。

4、防雷接地工程施工程序：施工准备→确定引下线轴线位置→根据土建进度逐层连接柱内二根主筋作为引下线→焊接均压环→竖井内进行接地线安装施工→竖井内管道与接地线连接→根据图纸要求的楼层防雷引下线与外墙门窗、栏杆作电气连接→柱内主筋引出屋面与屋面避雷带焊接→屋面避雷带施工→突出屋面的金属体与避雷带连接→接地电阻测试(如电阻值不符要求，另增接地极) →竣工验收。

5、弱电工程(有线电视、电话、对讲、综合布线、防盗对讲)施工程序：施工准备→配合土建预埋管至盒、箱→盒、箱埋设安装→线槽安装→部分明管敷设→管内穿线→插座安装→排线架安装接线→调试→试运行→竣工验收。

6、消防及火灾报警工程施工程序：施工准备→根据图纸预埋管至探测器盒→预埋管至报警器盒及消防按钮盒→预埋管至火警信号复视盘及消防电话插座盒→管内穿线→检测绝缘电阻→设备及探测器、模块安装→各种设备就位→设备接线→单体调试→联动调试→竣工验收。

三、具体施工方法和措施：1、电气配管工程：1)、配管及预埋前，必须熟悉施工图纸，除完全掌握图纸设计功能及敷设途径、方法外，还应与暖通、给排水等有关专业核对图纸，并与土建建筑图详细对照，如发现差错，应及时找设计更正。

电力电缆选型与敷设第一章电力电缆的基础知识1.1电力电缆的用途与优缺点发电厂发出的电能传送到远方的变电所、配电所及各种用户，是通过架空线或电缆线路实现的。

用于传送和分配电能的电缆称为电力电缆。

电能传送中，通过建筑物和居民密集的地区，地面空隙有限，不能立设杆塔和架空线，就需要施放地下电缆。

在发电厂或变电所中，引出线很多，往往因空间不够，也需要电缆来输送电能。

采用电缆输送电能比用架空线具有下列优点。

①占地小。

地下敷设不占地面空间，不受地面建筑物的影响，不需在地面架设杆塔、导线，适用于城市、街道供电，使市容整齐美观。

②对人身比较安全。

地下隐蔽工程，人们不可能触及。

③供电可靠，不受外界的影响。

自然界常见的如雷击、风害、水、风筝、鸟害等因素会造成架空线的短路和接地等故障，而电缆不会受影响。

④运行维护简单方便，工作量少，费用低。

⑤电缆的电容较大，有利于提高电力系统的功率因数。

对于地下地水电站来说，电缆引出线成为它不可缺少的一个重要组成部分，对于过江、过河输电线路，由于跨度太大而不宜敷设架空线，或者为了避免架空线对船只通航的障碍时，宜采用电缆，为避免电力线对通信产生干扰，则多采用电缆，在大城市人口稠密区的配电网、大型工厂、发电厂以及电网交叉区、交通拥挤区等，也需采用电缆，其占地少、安全可靠，可以减少电网对交通、城市建设的影响。

但是，电缆线路与架空线路比较存在如下缺点：①成本高，投资费用较大。

②敷设后不易更换变动，不宜作临时性的线路使用。

③线路不易分支。

④故障测寻困难。

⑤检修费工、费时、费用大。

⑥电缆头的制作工艺要求较高。

综上所述，在什么情况下采用电缆，需综合考虑后再决定。

1.2电力电缆的种类及特征1.2.1电力电缆的种类电力电缆按绝缘材料、电能形式、结构特征、电压等级、导体标称截面积、导体芯数以及安装敷设的环境等有以下分类。

⑴按绝缘材料分类①油纸绝缘A、黏性浸渍纸绝缘（统包型、分相屏蔽型）。

B、不滴流浸渍纸绝缘（统包型、分相屏蔽型）。

电缆工程施工方案施工工序总体安排在进行电力工程的施工时，电线电缆的敷设和电缆头制作是其中非常重要的一环。

在进行电缆敷设时，需要符合有关防火要求，并且敷设方式应便于运行维护和检修。

1、电线电缆的敷设在电缆敷设前，需要进行一系列的检查。

首先需要检查隔电缆通道是否畅通，排水是否良好，金属部分的防腐层是否完整，隧道内的照明和通风是否符合要求。

其次，需要检查电缆型号、规格是否符合设计要求，电缆外观是否有损伤，相间及相地是否向绝缘良好，电缆放线架是否放置稳妥，钢轴强度、长度是否与电缆盘重量和宽度相配合。

在敷设前，还需要按照设计和实际路径计算每根电缆的长度，并合理安排每盘电缆长度，以减少不必要的浪费。

在进行电缆敷设时，需要注意以下几点：不得损坏电缆沟、隧道、电缆井和人井的防水层；三相四线制系统中采用四芯电力电缆，不采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线；电力电缆在终端头与中间头附近需要留有备用长度；电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面摩擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

2、电力电缆接头的布置在进行电力电缆接头的布置时，需要符合以下要求：并列敷设的电缆，其接头的位置相互错开；电缆敷设时排列整齐，不交叉，并及时装设标志牌，标志牌的装设符合规范；在垂直敷设或超过45度倾斜敷设的电缆上，需要在每个支架上、桥架上每隔2m处加以固定；在水平敷设的电缆上，需要在电缆首末两端及转弯、电缆接头的两端处加以固定，当对电缆间距有要求时，每隔5-10m处加以固定；交流系统的单芯电缆或分相后的分相铅套电缆的固定夹具不应构成闭合磁路；护层有绝缘要求的电缆，在固定处加绝缘衬垫。

同时，在电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管子时，需要对出入口进行封闭管口密封。

最后，对于易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按照设计要求的防火阻燃措施进行施工。

线缆施工工序线缆施工是指在建筑、通信、电力等工程中对线缆进行安装和布线的过程。

线缆施工工序繁琐复杂，需要严格按照规范和流程进行操作，以确保工程的质量和安全。

下面将详细介绍线缆施工的具体工序。

一、前期准备工作1. 施工前需对施工区域进行勘察，了解地形、地貌、管线走向等情况，制定施工方案。

2. 制定施工计划和安全措施，确保施工过程中安全可靠。

3. 准备必要的施工设备和工具，包括挖掘、布线、接头、连接等工具。

二、线缆布线工序1. 根据设计图纸，在地面或管沟中进行标线，确定线缆的敷设路径。

2. 进行开挖工作，开出线缆敷设的沟槽，保持沟槽的宽度和深度符合标准要求。

3. 将线缆逐段敷设到沟槽中，注意保持线缆的整齐排列，避免扭曲和受力。

4. 固定线缆，使用固定接线夹或沟槽卡扣等固定设备，确保线缆不会松动或折断。

5. 在沟槽顶部铺设防护层，保护线缆免受外界环境的影响。

三、线缆连接工序1. 对线缆进行剥皮处理，露出内部金属导线。

2. 使用端子或接头对线缆进行连接，确保连接牢固可靠。

3. 进行焊接或压接处理，将导线与端子连接牢固。

4. 对连接部位进行绝缘处理，使用绝缘套管、胶水等材料进行绝缘，避免电气短路。

四、线缆测试工序1. 完成线缆敷设和连接后，对线缆进行测试，检测线路是否通畅、电阻是否正常等。

2. 使用万用表、电缆测试仪等设备，对线缆进行电气性能测试，确保线路连接正确。

3. 对线缆进行绝缘电阻测试，确保线缆正常使用时不会发生短路或漏电。

五、清理和整理工序1. 清理施工现场，清除多余的土方、垃圾等杂物，保持施工环境整洁。

2. 对线缆进行整理，将线缆分段、编号，做好施工记录和档案管理。

3. 审查施工质量，进行最终验收，确认线缆施工符合要求。

总结：线缆施工过程中，正确认识和严格执行工序对工程的质量和安全至关重要。

只有规范的施工流程和质量控制，才能保证线缆的可靠运行和寿命。

希望施工人员在实际工作中严格按照以上步骤进行操作，确保线缆施工工序的顺利进行。
