公路土工试验规程20071.引言1.1 概述公路土工试验是公路工程建设中的重要环节，通过对土壤力学和土工材料性能的测试，提供科学数据和技术支持，以确保公路工程的质量和安全性。

本试验规程是依据国家相关标准和规范制定的，旨在规范土工试验的操作流程和要求，确保试验结果的准确性和可靠性。

本规程共分为四个章节，分别是引言、试验范围、试验设备和结论。

本章引言部分对公路土工试验的目的、结构和概述进行介绍。

首先，概述部分将对公路土工试验的背景和意义进行阐述。

公路工程是我国基础设施建设的重要组成部分，其建设涉及到各种土壤类型和土工材料的使用。

而土壤力学性能的测试是评估土壤和土工材料工程性能的基础，也是设计和施工的前提条件。

因此，公路土工试验在保证工程质量和安全的同时，也对提高公路工程的可持续发展起到了重要作用。

其次，本章还将介绍本规程的结构和组织。

本规程按照国家标准和规范的要求制定，深入细致地规定了试验的操作流程、测试步骤和实施要求。

通过标准化的试验方法和严格的操作规程，能够确保试验结果的准确性和可重复性，为公路工程建设提供科学依据。

最后，本章还将明确公路土工试验的目的和意义。

公路土工试验的目的是评估土壤力学性能和土工材料特性，为公路设计、施工和质量控制提供可靠的数据支持。

通过试验结果的分析和结论的总结，能够为公路工程的建设和改进提出建议和改进措施，以进一步提高公路工程的质量和可靠性。

在接下来的章节中，我们将详细介绍公路土工试验的范围、试验设备的要求以及试验结果的总结和建议。

通过本规程的指导，相信能够进一步提升公路工程建设的水平和质量。

1.2 文章结构：本文按照以下结构进行组织和呈现：引言、正文和结论。

引言部分包括对公路土工试验规程2007的概述，文章结构和目的的介绍。

在概述部分将对公路土工试验规程2007进行简要的描述和概括，以便读者能够了解试验规程的背景和重要性。

文章结构部分将对整篇文章的组织方式进行说明，使读者在阅读时能够清晰地把握文章的逻辑顺序和框架。

土工试验规程

土工试验规程

《公路土工试验规程》(JTG E40—2007)(简称本规程)包括87个测定土的基本工程性质的试验项目和一个土的工程分类方法标准。

修订本规程的目的是使公路系统的试验室在进行土工试验时有一个统一的试验准则，使所有的试验及试验结果具有一致性和可比性。

共性技术要求系指土的物理、水理、力学和化学性质试验中带共性的要求或标准，内容涉及土性指标的选择、成果整理、指标换算和试验报告等，系参考其他部门经验并结合公路工程特点制定。

1．O．1 为测定土的基本工程性质，统一试验方法，开为公路工程设计和施工提供可靠的计算指标和参数，制定本规程。

《公路土工试验规程》(JTJ 051—93)(简称《93规程》)自1993年实施以来，已有14年的时间。

在此期间，公路建设所涉及的岩土工程问题发生了巨大的变化，在低等级公路建设中可以避让的岩土工程问题，在高等级公路建设中山于线形、坡度等技术要求变得无法回避。

随着公路建设穿越山区以及黄土、冻土等特殊土地区，要求《公路土工试验规程》提供更多、更可靠的计算参数和判定指标，同时测试技术也有了进一步的发展，因此有必要对原规程进行重新修订，使《公路土工试验规程》能够满足现时和未来一段时期的公路建设发展需要，规范公路土工测试标准，并使土工试验及试验结果具有一致性和可比性。

1．O．2 本规程适用于各类公路I程的地基土、路基土及其他路用土的基本I程性质试验。

我国建筑、水利、铁路、冶金等系统均有相应的土工试验规程或标准，基本内容与本规程基本相同。

本规程在修订的过程中，特别注意到与国家标准的统一和合理衔接。

但是由于公路建设的特点，有些试验方法的条件和评判指标不同，在某些具体的参数和规定上有一定的特殊要求，因此与其他行业的规定略有不同。

在实际使用中应予以注意。

1.0．3 各项工程应编制合理的试验方案，采集代表性的试样，测算准确的数据和进行正确的资料分析整理，为设计和施工提供反映实际情况的各种土性指标。

土的工程分类是土工试验规程对土进行粒组和土的工程性质划分、试验规模和仪器划分的重要依据。

JTGE40-2007-T0134公路土工试验规程 承载比(CBR)试验

JTGE40-2007-T0134公路土工试验规程 承载比(CBR)试验

将样分3次装入试筒内，用151h50垫块进行加压，然后取出垫块，将试样层面 “拉毛”，重复上述方法进行其余2、3层试样的加压。最后1层加压到垫块与击实筒顶
面齐平并稳压1min，取出垫块，称试筒和试件的质量（m2）
（3） 泡水测膨胀量 a 在试样制成后，试件顶面放一张好滤纸，并在上安装附有调节杆的多孔 板，在多孔板上加4块荷载板。 b 将试筒与多孔板一起放入槽（筒）内，并用拉杆将模具拉紧，安装百分
4）试验步骤
（1）击实法制样 制备三种干密度试件，每种干密度试件制3个，则共制9个试件。每层击数 分别为30、50、和98次。 （2）预压法制样 称试筒本身质量m1，将试筒固定在底座上，在底座上放一张滤纸。
按最佳含水量制备 3 个试样，每份试样的质量 G 为： G 2177 d max K 1 W 0 式中 G—试样的质量，g； 2177—试样的体积，cm3； dmax—试样的最大干密度，g/cm3； K—试样的压实度，K=90%、K=93%、K=95%； W0—试样的最佳含水量，%。
பைடு நூலகம்
3）试件的湿密度用下式计算：

式中
m2 m1 2177
（ 4）
—试件的湿密度，g/cm3； m2—试筒和试件的合质量，g； m1—试筒的质量，g； 2177—试筒的容积，cm3；
4）试件的干密度用下式计算： d w 式中 d—试件的干密度，g/cm3； w—试件的含水量，%； 5）泡水后试件的吸水量按下式计算：
JTGE40-2007公路土工试验规程 承载比（CBR）试验
CBR的定义
美国加利福尼亚州提出的一种评定基层材料承载能力的试验方法， 根据该方法测定的评定土基及路面材料承载能力的指标。承载能力 以材料抵抗局部荷载压入变形的能力表征，并采用标准碎石的承载 能力为标准，以相对值的百分数表示CBR值。

公路土工试验规程(JTG_E40-2007)

公路土工试验规程(JTG_E40-2007)

➢ 测定密度计浮泡体积中心。在测定密度计浮泡体积后，将 密度计向上缓慢垂直提起，使水面恰落至两标记的正中间 ，此时水面与浮泡相切，即为浮泡体积中心。
h
19
将密度计固定于三足架上，用直尺准确量出水面至密度计 最低分度的垂直距离。
➢ 测定1000mL量筒内径（准确至1mm），并量出量筒体积 。
➢ 量出自密度计最低分度至玻璃杆上各分度处的距离，每隔 5格或10格量距1次。
相应于滚搓法塑限值的100g锥塑限入土深度hP与塑限wL之间的关系曲 线如下图：
h
26
从上图可以看出，液限wL>35的点比较集中，hP值基 本上在2~3mm范围内波动；而wL<35的点则相当分散， hP变化颇大。低塑限黏土和砂类土属于或共存于wL<35这 个范围内。
因此，对不同土类，必须采用变数hP值。
>2.0
1.0~2.0
0.3~1.5
0.3~1.0
1.5~5.0
1.0~4.0
5.0~8.0
4.0~7.0
>8.0 h
>7.0
0.3~1.0 0.3~0.8 0.8~2.0 2.0~5.0
>5.0
<0.3 0.3~0.5 0.5~1.5 1.5~4.0
>4.0 9
冻土按冻结状态持续时间分类
类型
持续时间t（年）
h
4
3.2巨粒土分类 93规程：
在07规程中，将“漂石粒>50%”改为“漂石粒>卵石粒”，将“漂石粒 ≤50%”改为“漂石粒≤卵石粒”。
h
5
3.3粗粒土分类
93规程：
试样中粗粒组质量多于总质量50%的土称粗粒土。
07规程：

公路土工试验规程

公路土工试验规程

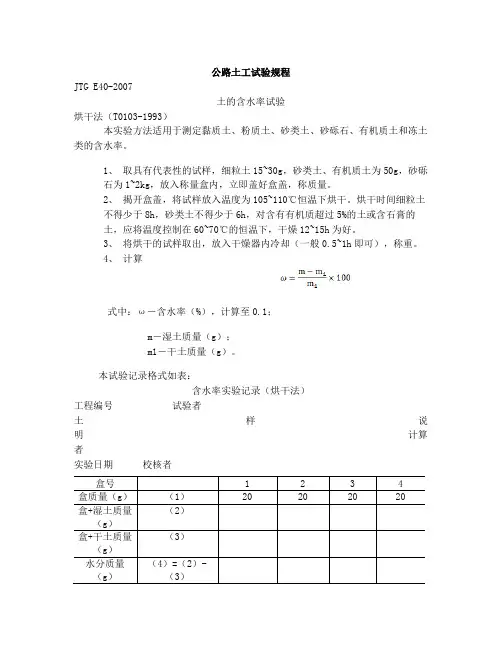

公路土工试验规程JTG E40-2007土的含水率试验烘干法（T0103-1993）本实验方法适用于测定黏质土、粉质土、砂类土、砂砾石、有机质土和冻土类的含水率。

1、取具有代表性的试样，细粒土15~30g，砂类土、有机质土为50g，砂砾石为1~2kg，放入称量盒内，立即盖好盒盖，称质量。

2、揭开盒盖，将试样放入温度为105~110℃恒温下烘干。

烘干时间细粒土不得少于8h，砂类土不得少于6h，对含有有机质超过5%的土或含石膏的土，应将温度控制在60~70℃的恒温下，干燥12~15h为好。

3、将烘干的试样取出，放入干燥器内冷却（一般0.5~1h即可），称重。

4、计算式中：ω－含水率（%），计算至0.1；m－湿土质量（g）；m1－干土质量（g）。

本试验记录格式如表：含水率实验记录（烘干法）工程编号试验者土样说明计算者实验日期校核者盒号 1 2 3 4盒质量（g）（1）20 20 20 20盒+湿土质量（g）（2）盒+干土质量（g）（3）水分质量（g）（4）=（2）-（3）（g）（1）含水率（%）平均含水率（%）（7）酒精燃烧法（T0104-1993）本实验方法适用于快速简易测定细粒土（含有机质的土除外）的含水率。

1、取代表性试样（黏质土5~10g，砂类土20~30g），放入称量盒内称量。

2、用滴管注入酒精直至盒中出现液面为止；是酒精和试样充分混合均匀，可将盒底在桌面轻轻敲击。

3、点燃酒精，燃至火焰熄灭；冷却数分钟再重复燃烧两次，称重。

4、计算式中：ω——含水率（%），计算至0.1；m——湿土质量（g）；m1——干土质量（g）。

本实验记录格式如下：含水率实验记录（酒精燃烧法）工程编号试验者土样说明计算者实验日期校核者盒号 1 2 3 4盒质量（g）（1）20 20 20 20盒+湿土质量（g）（2）盒+干土质量（g）（3）水分质量（g）（4）=（2）-（3）（g）（1）含水率（%）平均含水率（%）（7）土的密度试验环刀法（T0107-1993）本实验方法适用于细粒土。

公路土工试验规程JTGE

公路土工试验规程JTGE

3.2巨粒土分类 93规程：
在07规程中，将“漂石粒>50%”改为“漂石粒>卵石 粒”，将“漂石粒≤50%”改为“漂石粒≤卵石粒”。
3.3粗粒土分类 93规程：
试样中粗粒组质量多于总质量50%的土称粗粒土。 07规程： 试样中巨粒组土粒质量少于或等于总质量的15%， 且巨粒组土粒与粗粒组土粒质量之和多于总土质 量50%的土称粗粒土。 93规程： 粗粒土中砾粒组质量少于或等于总质量50%的土 称砂类土。
盐量（质量%） 比值
氯盐渍土
亚氯盐渍土 亚硫酸盐渍土 硫酸盐渍土3~1.0
<0.3
名称
弱盐渍土 中盐渍土
0.3~1.5 1.5~5.0
0.3~1.0 1.0~4.0
0.3~0.8 0.8~2.0
0.3~0.5 0.5~1.5
冻土按冻结状态持续时间分类
类型
持续时间t（年）
地面温度（℃）特征
公路土工试验规程
（ E40-2007）
07规范修订的主要内容
增加了“术语、符号”一章。对各章内容及条文说 明 进行了局部修改和有效性确认 土的工程分类中，对塑性图进行了部分调整 将“含水量”名称修改为“含水率” ,删除了“碳 化钙气 压法” 比重试验增加了浮力法 颗粒分析试验增加了对密度计法的“刻度及弯月面 的校正”依据标准 界限含水率试验增加了76g锥入土17的液限试验 方法和液限碟式仪试验方法
07规程： 粗粒土中砾粒组质量少于或等于砂粒组质量的土 称砂类土。
3.4 细粒土分类 细粒土划分规定
93规程： （1）细粒土中粗粒组质量少于总质量25%的土称
细粒土。
（2）细粒土中粗粒组质量为总质量2550%的土称 含粗粒的细粒土。
（3）含有机质的细粒土称有机质土。 07规程： （1）细粒土中粗粒组质量少于或等于总质量25%

公路土工试验规程

公路土工试验规程

公路土工试验规程JTG E40-2007土的含水率试验烘干法）（T0103-1993本实验方法适用于测定黏质土、粉质土、砂类土、砂砾石、有机质土和冻土类的含水率。

，取具有代表性的试样，、细粒土15~30g，砂类土、有机质土为50g1 砂砾石为1~2kg，放入称量盒内，立即盖好盒盖，称质量。

℃恒温下烘干。

烘干105~110揭开盒盖，将试样放入温度为2、，对含有，砂类土不得少于6h时间细粒土不得少于8h的土或含石膏的土，应将温度控制在有机质超过5%为好。

℃的恒温下，干燥12~15h60~70，即可）将烘干的试样取出，放入干燥器内冷却（一般0.5~1h、3 称重。

计算4、ω－含水率（%），计算至0.1；式中： g）；m －湿土质量（。

－干土质量（ mg）1本试验记录格式如表：含水率实验记录（烘干法）试验者工程编号土样说明计算者校核者实验日期4 1 3 2 盒号20 20 20 20 （1））盒质量（g）（2）（盒+湿土质量g 3）（）g盒+干土质量（（（4）=2）-（3） g水分质量（））（（（5）=3）-1）g干土质量（）%含水率（（7 ））平均含水率（%酒精燃烧法（T0104-1993）本实验方法适用于快速简易测定细粒土（含有机质的土除外）的含水率。

1、取代表性试样（黏质土5~10g，砂类土20~30g），放入称量盒内称量。

2、用滴管注入酒精直至盒中出现液面为止；是酒精和试样充分混合均匀，可将盒底在桌面轻轻敲击。

3、点燃酒精，燃至火焰熄灭；冷却数分钟再重复燃烧两次，称重。

4、计算式中：ω——含水率（%），计算至0.1；m——湿土质量（g）；m——干土质量（g）。

1本实验记录格式如下：含水率实验记录（酒精燃烧法）试验者工程编号计算者土样说明校核者实验日期4 2 1 3 盒号20 20 20 20 （1）盒质量（g）（2） g盒+湿土质量（））（3）+盒干土质量（g 3） -=（4）（2）（）水分质量（g =（5）（3） 1-（））干土质量（g）含水率（%（7）平均含水率（%）土的密度试验环刀法（T0107-1993）本实验方法适用于细粒土。

JTGE40-公路土工试验规程PPT精品文档

JTGE40-公路土工试验规程PPT精品文档
土粒比重测定常用方法
比重瓶法
用于土颗粒直 径小于5mm的 比重测定
浮称法 虹吸筒法
•用于颗粒更大的颗粒测 定
26பைடு நூலகம்
2 比重瓶法原理
• 比重瓶法就是由称好质量的干土放入盛 满水的比重瓶的前后质量差异，来计算 土粒的体积，从而进一步计算出土粒比 重。
27
3 主要仪器设备
• 1．比重瓶：
– 容重100ml或50ml；
– 含水率是土的基本物理性指标之一，它是计算 土的干密度，孔隙比、饱和度等的必要指标， 亦是检测土工构物施工质量的重要指标。
8
3 主要的仪器设备
• 烘箱： 可采用电热烘箱，温度能保持 105~110℃
天平： 感量0.10g。
称量盒 干燥器
9
4 操作步骤
1铝盒称量
• 称取铝盒质量m0。 并记录盒号
据准确化； • 5、检测服务：热情接待、热心解答、热忱周到。
4
试验1.含水率试验
试
验
试验2.比重试验
目
试验3.颗粒分析试验
录 试验4.界限含水率试验
试验5.击实试验
5
一、含水率试验
本试验目的
测定土的含水率 掌握试验数据处理方法
本试验要点
烘干法试验步骤 烘干法试验的结果整理
6
1.含水率试验测定方法
含水率测定常用方法
烘干法
在105~110℃ 测定，是测定 含水率的标准 方法
酒精烧干法 炒干法 微波法
•对于含有有机物的土测 定受到限制，微波法虽 快，但没有列入规范
7
2 试验原理与用途
• 原理
– 土的含水率是试样在105~110℃下烘至恒量时 所失去的水质量和干土质量的比值，用百分比 表示。

jtge402007t0134公路土工试验规程 承载比(cbr)试验【优秀文档】PPT

jtge402007t0134公路土工试验规程 承载比(cbr)试验【优秀文档】PPT
按 最 佳 含 水 量 制 备3个 试 样 ， 每 份 试 样 的 质 量G为 ：
G2177dmaxK1W0
式 中 G— 试 样 的 质 量 ， g； 2177— 试 样 的 体 积 ， cm3； dmax— 试 样 的 最 大 干 密 度 ， g/cm3； K— 试 样 的 压 实 度 ， K=90% 、 K=93% 、 K=95% ； W 0— 试 样 的 最 佳 含 水 量 ， % 。
图 9 贯入试验
5）结果整理
（1）以单位压力（p）为横坐标，贯入量（l）为纵坐标，绘制p-l关系曲线，如图
所示。
图6 单位压力与贯入量的关系曲线
（2）一般采用贯入量为2.5mm时的单位压力与标准压力之比作为材料的承载比
（CB） R，即：
CBR p 100 7000
（2）
式中：CBR ——承载比，%；
膨胀 原 泡 量 试 水 1 件 后 m 2） 0 高 试 m 10（ 件 0 高度变
f 从水槽中取出试件，倒出试件顶面的水，静置15min，让其排水，然后 卸去附加荷载和多孔板、底板和滤纸，并称量（m3）。
图7 试样预压
图8 试样泡水
（4）贯入试验 a 将泡水试验终了的试件放到路面材料强度试验仪的升降台上，调整偏球 座，使贯入杆与试件顶面全面接触，在贯入杆周围放置4块荷载板。 b 先在贯入杆上施加45N荷载，然后将测力和测变形的百分表的指针都调 整至零点。 c 加荷使贯入杆以1～1.25mm/min的速度压入试件，记录测力计内百分表 某些整读数（如20、40、60）时的贯入量，并注意使贯入量为250×10-2mm 时，能有5个以上的读数。
p——单位压力，kPa。
同时计算贯入量为5mm时的承载比：
CBR p 100 10500

公路土工试验规程JTGE

公路土工试验规程JTGE
施加第二级周围压力，此时将测力计读数调回原来读数值。
土。 固结稳定后，关体变阀或排水管阀。
关于剪切速率对土的残余强度的影响问题，试验成果见下图：
砂粒 （2黏）粒 细粒土中粗粒组质量为总质量25%~50%（含50%）的土称含粗粒
将“含水量”名称修改为“含水率” ,删除了“碳化钙气
取消了干土法试的样粉的重质复使土用或方法含。 粗粒的黏质土。
影响圆锥入土深度的因素可归结为土质、物理状态（湿度和密 度状态）和结构三大方面，对于扰动土，排除了结构的影响。 塑限时入土深度与含水率关系不稳定的原因在于湿密状态和土 质的影响。
最佳含水率约等于或略大于塑限，此时，圆锥和土体将产生剪 切和压密的综合作用。为消除试样密度对圆锥入土深度的影响， 测得塑限时，必须首先控制试样的密实程度。
▪ 条文说明
某些含有石膏的土在烘干时会损失其结晶水，用此测定其 含水率有影响。每1%的石膏对含水率的影响约为0.2%。 如果土中有石膏，则试样应该在不超过80℃的温度下烘 干，并可能要烘干更长的时间。
鉴于碳化钙气压法目前已很少使用，市场上已不多见。过 去引用该方法主要是考虑边远地区电力供应困难，现场工 作条件较差等问题，无法开展正常的含水率试验等工等。 现在用酒精燃烧法完全可以替代该方法，且酒精资源丰富， 更具备现场试验条件。因此，此次修订取消了碳化钙气压 法作为含水率的试验方法。
93规程：
粗粒土中砾粒组质量少于或等于总质量50%的土称砂类土。
07规程：
粗粒土中砾粒组质量少于或等于砂粒组质量的土称砂类土。
3.4 细粒土分类
细粒土划分规定
93规程： L——渗径，即试样高度（cm）；
（3）试样中有机质含量多于或等于总质量的5%，且少于总质量的10%的土称有机质土。

公路土工试验规程JTGE(共101张PPT)

公路土工试验规程JTGE(共101张PPT)
对含有机质超过5%的土或含石膏的土，应将温度控制在60-70℃的 恒温下，干燥12-15h为好。
▪ 条文说明 ▪ 某些含有石膏的土在烘干时会损失其结晶水，用此测定其含
水率有影响。每1%的石膏对含水率的影响约为0.2%。如果 土中有石膏，则试样应该在不超过80℃的温度下烘干，并 可能要烘干更长的时间。
>8.0
亚氯盐渍土 亚硫酸盐渍土 硫酸盐渍土
1.0~2.0 0.3~1.0 1.0~4.0 4.0~7.0
>7.0
0.3~1.0 0.3~0.8 0.8~2.0 2.0~5.0
>5.0
<0.3 0.3~0.5 0.5~1.5 1.5~4.0
>4.0
冻土按冻结状态持续时间分类
类型
持续时间t（年）
地面温度（℃）特征
多年冻土 隔年冻土 季节冻土
t≥2 2>t ≥1
T<1
年平均地面温度≤0 最低月平均地面温度≤0 最低月平均地面温度≤0
冻融特征
季节融化 季节冻结 季节冻结
条文说明
鉴于国标《土的分类标准》（GBJ 145-90）的最新修订报批稿采用了 质量为76g、锥角为30°、入土深度为17mm的液限标准wL和wL10， wL 与碟式仪液限时的不排水强度等效，为此，07规程中测定土的液限采用 碟式仪或相当于76g锥入土深度17mm的方法。考虑到100g锥入土深度 20mm是公路交通系统的研究成果，且该两种方法的试验结果等效，本 次修订将两种方法同时列出，均可采用塑性图进行分类。
为准）后画一标记。将密度计放入量筒中，使水面达密度计最 低分度处（以弯月面上缘为准），同时测记水面在量筒上的读 数（以弯月面上缘为准）后再画一标记。两者之差，即为密度 计浮泡的体积。

公路土工试验规程 ppt课件

公路土工试验规程 ppt课件
仍将93规程中的原老土名与现分类土名对照表列出，便于 大致对照。从表中可以看出，一个老土名可能出现两个新土 名，表明老分类法的不合理性。
13
新老土名对照表
老
土 组 老土名
颗粒组成
砂粒 (2~0.074)
黏粒 (<0.002)
塑性 指数
Ip
液限 (%) wl
新土名
土名 代号
砂 土 砂土
>80
0~3
的校正”依据标准
界限含水率试验增加了76g锥入土17mm的液限试验
方法和液限碟式仪试验方法
2
精品资料
你怎么称呼老师？ 如果老师最后没有总结一节课的重点的难点，你是
否会认为老师的教学方法需要改进？ 你所经历的课堂，是讲座式还是讨论式？
教师的教鞭 “不怕太阳晒，也不怕那风雨狂，只怕先生骂我笨，
没有学问无颜见爹娘 ……” “太阳当空照，花儿对我笑，小鸟说早早早……”
（3）试样中有机质含量多于或等于总质量的5%，且少于总质量的10% 的土称有机质土。试样中有机质含量多于或等于10%的土称有机土。
9
塑性图：
93规程塑性图 在07规程中，上横虚线为Ip=7，下横虚线为Ip=4.
10
▪ 3.特殊土分类
07规程对盐渍土的分类进行了细分，并增加了冻土分 类标准。
盐渍土工程分类
粉
低液限粉土 ML
10~20 >10 <50 质 含砂低液限粉土 MLS
20~30 >18
土
低液限黏土 CL
黏 轻亚黏土
>45
性 重亚黏土
>40
土
轻黏土
<70
重黏土
<45

土工试验规程

土工试验规程

《公路土工试验规程》(JTG E40—2007)(简称本规程)包括87个测定土的基本工程性质的试验项目和一个土的工程分类方法标准。

修订本规程的目的是使公路系统的试验室在进行土工试验时有一个统一的试验准则，使所有的试验及试验结果具有一致性和可比性。

共性技术要求系指土的物理、水理、力学和化学性质试验中带共性的要求或标准，内容涉及土性指标的选择、成果整理、指标换算和试验报告等，系参考其他部门经验并结合公路工程特点制定。

1．O．1 为测定土的基本工程性质，统一试验方法，开为公路工程设计和施工提供可靠的计算指标和参数，制定本规程。

《公路土工试验规程》(JTJ 051—93)(简称《93规程》)自1993年实施以来，已有14年的时间。

在此期间，公路建设所涉及的岩土工程问题发生了巨大的变化，在低等级公路建设中可以避让的岩土工程问题，在高等级公路建设中山于线形、坡度等技术要求变得无法回避。

随着公路建设穿越山区以及黄土、冻土等特殊土地区，要求《公路土工试验规程》提供更多、更可靠的计算参数和判定指标，同时测试技术也有了进一步的发展，因此有必要对原规程进行重新修订，使《公路土工试验规程》能够满足现时和未来一段时期的公路建设发展需要，规范公路土工测试标准，并使土工试验及试验结果具有一致性和可比性。

1．O．2 本规程适用于各类公路I程的地基土、路基土及其他路用土的基本I程性质试验。

我国建筑、水利、铁路、冶金等系统均有相应的土工试验规程或标准，基本内容与本规程基本相同。

本规程在修订的过程中，特别注意到与国家标准的统一和合理衔接。

但是由于公路建设的特点，有些试验方法的条件和评判指标不同，在某些具体的参数和规定上有一定的特殊要求，因此与其他行业的规定略有不同。

在实际使用中应予以注意。

1.0．3 各项工程应编制合理的试验方案，采集代表性的试样，测算准确的数据和进行正确的资料分析整理，为设计和施工提供反映实际情况的各种土性指标。

土的工程分类是土工试验规程对土进行粒组和土的工程性质划分、试验规模和仪器划分的重要依据。
