机械密封冲洗方案(总10页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。

操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。

维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。

2.冲洗方案02方案：无冲洗的封闭密封腔。

原因：不需要流体二次循环。

使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。

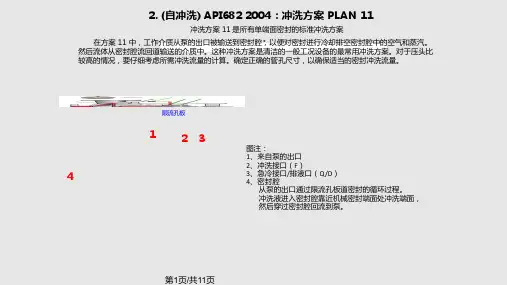

3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。

原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。

场合：通常用于清洁流体，清洁、非聚合流体。

维护：使用孔径最小为英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。

4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。

原因：立式泵密封腔的不间断排气，密封腔除热。

场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。

维护：启动立式泵之前，弯好排气口管路，使用口径最小为英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。

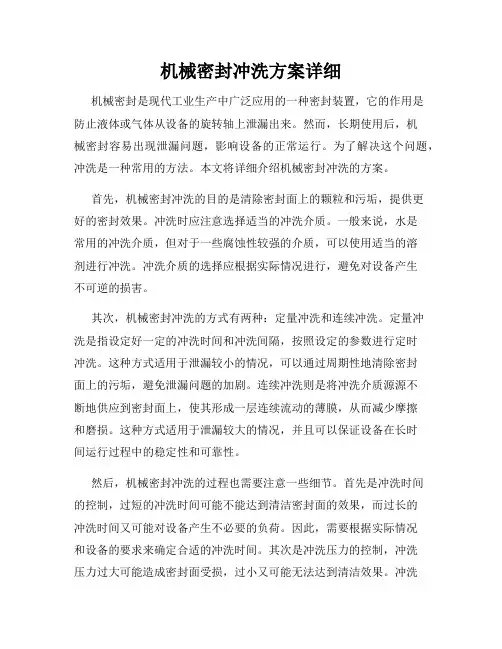

机械密封冲洗方案详细机械密封是现代工业生产中广泛应用的一种密封装置，它的作用是防止液体或气体从设备的旋转轴上泄漏出来。

然而，长期使用后，机械密封容易出现泄漏问题，影响设备的正常运行。

为了解决这个问题，冲洗是一种常用的方法。

本文将详细介绍机械密封冲洗的方案。

首先，机械密封冲洗的目的是清除密封面上的颗粒和污垢，提供更好的密封效果。

冲洗时应注意选择适当的冲洗介质。

一般来说，水是常用的冲洗介质，但对于一些腐蚀性较强的介质，可以使用适当的溶剂进行冲洗。

冲洗介质的选择应根据实际情况进行，避免对设备产生不可逆的损害。

其次，机械密封冲洗的方式有两种：定量冲洗和连续冲洗。

定量冲洗是指设定好一定的冲洗时间和冲洗间隔，按照设定的参数进行定时冲洗。

这种方式适用于泄漏较小的情况，可以通过周期性地清除密封面上的污垢，避免泄漏问题的加剧。

连续冲洗则是将冲洗介质源源不断地供应到密封面上，使其形成一层连续流动的薄膜，从而减少摩擦和磨损。

这种方式适用于泄漏较大的情况，并且可以保证设备在长时间运行过程中的稳定性和可靠性。

然后，机械密封冲洗的过程也需要注意一些细节。

首先是冲洗时间的控制，过短的冲洗时间可能不能达到清洁密封面的效果，而过长的冲洗时间又可能对设备产生不必要的负荷。

因此，需要根据实际情况和设备的要求来确定合适的冲洗时间。

其次是冲洗压力的控制，冲洗压力过大可能造成密封面受损，过小又可能无法达到清洁效果。

冲洗压力的控制应根据密封面的材质和设备要求进行调整。

另外，冲洗介质的温度也需要注意，过高的温度可能导致密封面膨胀变形，影响密封效果。

最后，机械密封冲洗的周期也需要考虑。

根据设备的运行情况和冲洗效果，合理设定冲洗周期。

周期过短可能会影响生产效率，周期过长则可能导致泄漏问题无法得到及时解决。

冲洗周期的设定需要结合实际情况进行，保证设备的正常运行和生产的连续性。

综上所述，机械密封冲洗是解决泄漏问题的有效方法。

在冲洗过程中，需要注意选择合适的冲洗介质、采用适当的冲洗方式、控制冲洗时间和压力，并合理设定冲洗周期。

机械密封冲洗方案详细在工业生产中，机械密封是一种广泛应用于旋转设备（如泵、压缩机等）的关键密封装置，它能够有效地防止介质泄漏，保障设备的正常运行和生产的安全可靠。

而机械密封的冲洗方案则是确保机械密封长期稳定运行的重要措施之一。

接下来，让我们详细探讨一下机械密封冲洗方案。

机械密封冲洗的主要目的是为了冷却、润滑密封面，带走摩擦产生的热量，清除密封腔内的杂质和沉淀物，防止介质在密封面处结晶、聚合或结焦，从而延长机械密封的使用寿命，提高密封的可靠性。

常见的机械密封冲洗方案主要包括以下几种：一、自冲洗自冲洗是利用输送介质本身通过密封腔进行冲洗。

这种方案结构简单，成本较低，但需要介质清洁、流量充足。

在设计自冲洗方案时，要合理确定冲洗孔的位置和数量，以确保冲洗液能够均匀地覆盖密封面。

二、外冲洗当输送介质不适合作为冲洗液或介质本身流量不足时，可采用外冲洗方案。

外冲洗液通常为清洁的水、油或其他合适的液体。

外冲洗系统需要单独设置冲洗液源、管道和控制装置。

三、循环冲洗循环冲洗是将密封腔内的介质引出，经过冷却、过滤等处理后再送回密封腔。

这种方案可以有效地控制密封腔的温度和清洁度，但系统相对复杂，成本较高。

在选择机械密封冲洗方案时，需要综合考虑以下因素：1、介质特性包括介质的腐蚀性、毒性、易燃性、易爆性、粘性、温度、压力等。

例如，对于腐蚀性介质，需要选择能够耐腐蚀的冲洗液和密封材料；对于高温介质，需要加强冷却效果。

2、设备工况设备的转速、轴径、轴的窜动情况等都会影响机械密封的工作状态。

高速旋转的设备通常需要更有效的冲洗和润滑。

3、密封要求根据密封的重要性和可靠性要求，选择不同的冲洗方案。

对于要求高可靠性的密封，可能需要采用更复杂、更有效的冲洗方式。

4、经济性不同的冲洗方案成本不同，需要在满足密封要求的前提下，选择经济合理的方案。

在实施机械密封冲洗方案时，还需要注意以下几点：1、冲洗管道的布置应合理，尽量减少弯头和阻力，确保冲洗液流畅通。

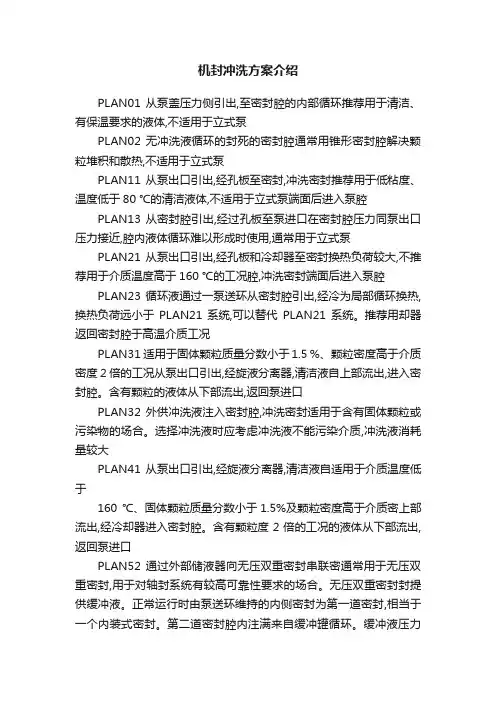

机封冲洗方案介绍PLAN01 从泵盖压力侧引出,至密封腔的内部循环推荐用于清洁、有保温要求的液体,不适用于立式泵PLAN02 无冲洗液循环的封死的密封腔通常用锥形密封腔解决颗粒堆积和散热,不适用于立式泵PLAN11 从泵出口引出,经孔板至密封,冲洗密封推荐用于低粘度、温度低于80 ℃的清洁液体,不适用于立式泵端面后进入泵腔PLAN13 从密封腔引出,经过孔板至泵进口在密封腔压力同泵出口压力接近,腔内液体循环难以形成时使用,通常用于立式泵PLAN21 从泵出口引出,经孔板和冷却器至密封换热负荷较大,不推荐用于介质温度高于160 ℃的工况腔,冲洗密封端面后进入泵腔PLAN23 循环液通过一泵送环从密封腔引出,经冷为局部循环换热,换热负荷远小于PLAN21 系统,可以替代PLAN21 系统。

推荐用却器返回密封腔于高温介质工况PLAN31 适用于固体颗粒质量分数小于1.5 %、颗粒密度高于介质密度2 倍的工况从泵出口引出,经旋液分离器,清洁液自上部流出,进入密封腔。

含有颗粒的液体从下部流出,返回泵进口PLAN32 外供冲洗液注入密封腔,冲洗密封适用于含有固体颗粒或污染物的场合。

选择冲洗液时应考虑冲洗液不能污染介质,冲洗液消耗量较大PLAN41 从泵出口引出,经旋液分离器,清洁液自适用于介质温度低于160 ℃、固体颗粒质量分数小于1.5%及颗粒密度高于介质密上部流出,经冷却器进入密封腔。

含有颗粒度2倍的工况的液体从下部流出,返回泵进口PLAN52 通过外部储液器向无压双重密封串联密通常用于无压双重密封,用于对轴封系统有较高可靠性要求的场合。

无压双重密封封提供缓冲液。

正常运行时由泵送环维持的内侧密封为第一道密封,相当于一个内装式密封。

第二道密封腔内注满来自缓冲罐循环。

缓冲液压力低于密封腔内液体的压的液体。

内侧密封或第二道密封失效均会报警。

也可用于泵送介质压力较高而单级力密封无法满足要求的工况。

通过调整缓冲液的压力控制单级密封的各自压差,满足单级密封的承压要求PLAN53 通过外部储液器向有压双重密封串联密双封工作时需要配置该辅助系统,通常适用于剧毒、易燃、易爆、易挥发介质的外泄。

机械密封冲洗方案详细机械密封冲洗方案是为了保证机械密封运行安全可靠，延长其使用寿命而设计的。

下面将详细介绍机械密封冲洗方案的具体内容。

一、冲洗液的选择1. 冲洗液应选择与密封介质相容的物质，以避免因不相容而导致密封元件受损。

2. 一般可选择清水或特定的洗涤剂作为冲洗液。

洗涤剂应通过实验或参考厂家提供的建议进行选择，以确保其有效性和安全性。

二、冲洗时间和频率1. 冲洗时间取决于密封环境的工况条件，如密封介质的温度、压力、粘度等。

2. 冲洗频率应根据设备运行时间、工况条件以及厂家的建议进行确定。

三、冲洗方法机械密封冲洗主要通过以下几种方法进行：1. 冷却冲洗：通过将冷却液流经密封区域，降低密封部位的温度，从而减少摩擦损耗和磨损。

冷却冲洗可以采用外部冷却方式，如冷却水或冷却油，也可以采用内部冷却方式，如通过内部通道导入冷却液。

2. 清洗冲洗：通过冲洗液清洗密封部位的颗粒物、杂质等，保持密封部位的干净。

清洗冲洗可以采用静态冲洗方式，即将冲洗液注入密封腔，然后放空。

也可以采用动态冲洗方式，即通过压力差或流体动力将冲洗液注入密封腔，并同时排出。

3. 润滑冲洗：通过在密封部位注入润滑液，减少摩擦和磨损，提高密封效果。

润滑冲洗可以采用外部润滑方式，如润滑油或润滑脂，也可以采用内部润滑方式，如通过内部通道导入润滑液。

四、冲洗效果评估冲洗方案执行后，应进行冲洗效果评估。

评估内容包括密封部位的温度、泄漏情况、密封环境的清洁程度等。

如发现问题，应及时调整冲洗方案，以达到预期的冲洗效果。

在实施机械密封冲洗方案时，需要注意以下几点:1. 始终按照设备厂家的要求和建议执行冲洗方案。

2. 在冲洗过程中，应注意安全操作，避免冲洗液的溅射和接触到皮肤和眼睛。

3. 定期对冲洗液进行更换和补充，以确保冲洗效果的持续有效性。

总结起来，机械密封冲洗方案是通过选择适当的冲洗液、确定冲洗时间和频率，采用冷却冲洗、清洗冲洗和润滑冲洗等方法，来保证机械密封的安全运行和延长使用寿命。

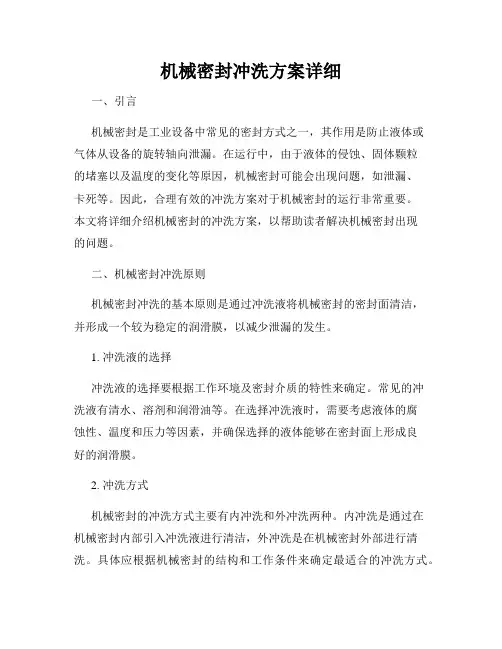

机械密封冲洗方案详细一、引言机械密封是工业设备中常见的密封方式之一，其作用是防止液体或气体从设备的旋转轴向泄漏。

在运行中，由于液体的侵蚀、固体颗粒的堵塞以及温度的变化等原因，机械密封可能会出现问题，如泄漏、卡死等。

因此，合理有效的冲洗方案对于机械密封的运行非常重要。

本文将详细介绍机械密封的冲洗方案，以帮助读者解决机械密封出现的问题。

二、机械密封冲洗原则机械密封冲洗的基本原则是通过冲洗液将机械密封的密封面清洁，并形成一个较为稳定的润滑膜，以减少泄漏的发生。

1. 冲洗液的选择冲洗液的选择要根据工作环境及密封介质的特性来确定。

常见的冲洗液有清水、溶剂和润滑油等。

在选择冲洗液时，需要考虑液体的腐蚀性、温度和压力等因素，并确保选择的液体能够在密封面上形成良好的润滑膜。

2. 冲洗方式机械密封的冲洗方式主要有内冲洗和外冲洗两种。

内冲洗是通过在机械密封内部引入冲洗液进行清洁，外冲洗是在机械密封外部进行清洗。

具体应根据机械密封的结构和工作条件来确定最适合的冲洗方式。

三、机械密封冲洗方案根据机械密封的具体情况，我们可以制定以下冲洗方案：1. 简要描述机械密封在实施冲洗方案之前，需要对机械密封进行简要的描述，包括密封面的材质、结构形式以及所使用的密封介质等。

这将有助于更好地制定冲洗方案。

2. 冲洗液的选用根据机械密封的工作条件，选用适合的冲洗液。

对于较为常见的机械密封结构，一般可以选用清水或润滑油进行冲洗。

如果液体具有高温或腐蚀性，需要选择相应的耐温或耐腐蚀的冲洗液。

3. 冲洗时间和冲洗频率机械密封的冲洗时间和冲洗频率要根据具体情况来确定。

一般情况下，可根据设备的运行时间和泄漏情况来制定冲洗时间和频率，以保证密封面的清洁和润滑。

4. 冲洗方式的选择根据机械密封的结构和工作条件选择适当的冲洗方式。

内冲洗适用于结构简单的机械密封，而外冲洗适用于结构复杂且容易产生泄漏的机械密封。

5. 冲洗操作步骤明确冲洗操作的步骤，确保操作的正确性和安全性。

机械密封冲洗方案详细机械密封是一种用于封闭旋转机械轴与外界之间的间隙，以防止液体或气体泄漏的装置。

作为机械设备的重要组成部分，机械密封的性能和可靠性对于机器的正常运行至关重要。

在机械密封使用过程中，由于工作条件的不同，密封面上会形成沉积物并与环境中的杂质一起导致泄漏的问题。

因此，密封冲洗方案被广泛应用以解决这一问题。

本文将详细介绍机械密封冲洗方案的原理和应用。

一、机械密封冲洗原理机械密封冲洗通过在机械密封上施加一定压力的冲洗介质，将介质中的杂质冲刷走，保持密封面的清洁，从而达到提高密封性能、延长机械密封使用寿命的目的。

冲洗介质通常使用清洁的液体或气体，具体类型视实际情况而定。

二、机械密封冲洗方案1. 内部冲洗内部冲洗是将冲洗介质引入机械密封的内部，通过向密封端面施加冲洗压力，使密封面上的杂质和沉积物被冲刷走。

内部冲洗适用于对介质泄漏要求较高的场合，如化工、石油等行业。

具体实施时，应根据不同的密封构造和工作条件选择合适的冲洗方式和冲洗介质。

2. 外部冲洗外部冲洗是将冲洗介质引入机械密封的外侧，通过形成机械密封的冲洗环境，从而保持密封面的清洁。

在外部冲洗方案中，通常使用液体作为冲洗介质，通过在密封端面周围形成一定的冲洗压力来清洗密封面。

外部冲洗适用于密封端面难以实施内部冲洗的情况，如高温、高压、有毒或腐蚀介质等。

3. 混合冲洗混合冲洗是内部冲洗和外部冲洗的结合，在一定情况下能够最大限度地清洗机械密封。

混合冲洗方案通常通过向机械密封内部引入冲洗介质，同时在外部形成冲洗环境，通过双重冲洗的方式来清洗密封面。

混合冲洗方案可根据需要进行调整，以满足不同工作条件下的要求。

三、机械密封冲洗方案的应用机械密封冲洗方案广泛应用于各个领域的机械设备中。

尤其是在化工、石油、电力等行业，对于对介质泄漏要求严格的设备中，机械密封冲洗更是必不可少的一环。

正确选择和使用机械密封冲洗方案，可以有效提高机械密封的工作效率和可靠性，降低维修和更换成本，延长密封的使用寿命。
