永大电梯服务器使用说明

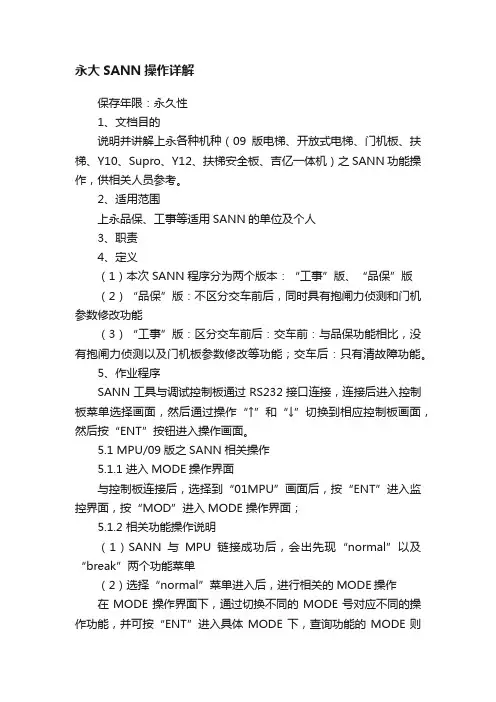

永大SANN操作详解保存年限：永久性1、文档目的说明并讲解上永各种机种（09版电梯、开放式电梯、门机板、扶梯、Y10、Supro、Y12、扶梯安全板、吉亿一体机）之SANN功能操作，供相关人员参考。

2、适用范围上永品保、工事等适用SANN的单位及个人3、职责4、定义（1）本次SANN程序分为两个版本：“工事”版、“品保”版（2）“品保”版：不区分交车前后，同时具有抱闸力侦测和门机参数修改功能（3）“工事”版：区分交车前后：交车前：与品保功能相比，没有抱闸力侦测以及门机板参数修改等功能；交车后：只有清故障功能。

5、作业程序SANN工具与调试控制板通过RS232接口连接，连接后进入控制板菜单选择画面，然后通过操作“↑”和“↓”切换到相应控制板画面，然后按“ENT”按钮进入操作画面。

5.1 MPU/09版之SANN相关操作5.1.1 进入MODE操作界面与控制板连接后，选择到“01MPU”画面后，按“ENT”进入监控界面，按“MOD”进入MODE 操作界面；5.1.2 相关功能操作说明（1）SANN与MPU链接成功后，会出先现“normal”以及“break”两个功能菜单（2）选择“normal”菜单进入后，进行相关的MODE操作在MODE操作界面下，通过切换不同的MODE号对应不同的操作功能，并可按“ENT”进入具体MODE下，查询功能的MODE则操作结束，可按“ESC”返回MODE操作界面重新选择其它MODE功能；DrC键：自动运转模式，门关闭状态下，按DrC键，停层后轿门不开，此时再按一下DrC键，停层后轿门能正常开闭。

（3）选择“break”菜单进入后，执行抱闸力侦测：抱闸力侦测成功显示“break OK”5.1.3 MODE号与对应功能设置操作步骤注释1 MODE－01－ENT 电梯走行时间读出2 MODE－02－ENT 读出故障码重复up键至FF 逐条读出长按“ESC”键清除故障码3 MODE－03－ENT 机房保守运转持续按“↑”键低速向上持续按“↓”键低速向下4 MODE－04－ENT 最下阶车厢叫车运转5 MODE－05－ENT 中间阶车厢叫车运转6 MODE－06－ENT－楼层号－ENT任意阶车厢叫车运转7 MODE－07－ENT 最上阶车厢叫车运转11 先切门止，然后保守下行碰到DLS，最后MODE-11-ENT，长按ENT电梯即可启动阶高测定阶高测定运转13 MODE－13－ENT 载重110％设定，自动运转模式下，将电梯的载重设为110%14 MODE－14－ENT 自动运转模式下，轿厢最顶（底）楼叫车15 MODE-15-ENT 1、马达电流表示：2、每次当电梯通过行程中间区间时，显示该方向上的马达电流值16 MODE－16－ENT 行程中间区间表示17 MODE－17－ENT MICRO LEVEL运转功能CUT21 MODE－21－ENT 记忆叫车登陆运转22 MODE－22－ENT 主从MICON资料读出24 MODE－24－ENT-欲修改的走行时间-ENT走行时间改写25 MODE－25－ENT 电梯走行次数表示26 MODE－26－ENT-欲修改的走行次数-ENT电梯走行次数改写27 MODE－27－ENT 电梯走行速度表示28 MODE－28－ENT 车厢内重量表示33 MODE-33-ENT 从MICON参数修改34 MODE-34-ENT 电梯载重0%设定35 MODE-35-ENT 电梯载重100%设定36 MODE-36-ENT 将电梯载重设定为110% 40 MODE-40-ENT 速度选择50 MODE-50-ENT ACD运转方式许可码53 MODE-53-ENT-欲修改的设定值-ENTUP运转时着床水平调整54 MODE-54-ENT-欲修改的设定值-ENTDOWN运转时着床水平调整60 MODE-60-ENT 时间显示61 MODE-61-ENT 日期显示62 MODE-62-ENT-欲设定时间-ENT时间设定63 MODE-63-ENT-欲设定日期-ENT日期设定67 MODE-67-ENT Digital Floor显示轿厢相对DLS的位置68 MODE-68-ENT 磁极角测试69 MODE-69-ENT 抱闸力测试EE MODE-EE-ENT 主MICON参数修改5.2 IMPU/开放式版电梯之SANN相关操作5.2.1 进入MODE操作界面与控制板连接后，选择到“02 IMPU”画面后，按“ENT”进入监控界面，按“MOD”进入MODE 操作界面；5.2.2 相关功能操作说明（1）SANN与IMPU链接成功后，会出先“normal”、“TCD25Chk”、“MegTest”、“LdSet”以及“break”五个菜单（2）选择“normal”菜单进入后，进行相关的MODE操作在MODE操作界面下，通过切换不同的MODE号对应不同的操作功能，并可按“ENT”进入具体MODE下，查询功能的MODE则操作结束，可按“ESC”返回MODE操作界面重新选择其它MODE功能；DrC键：自动运转模式，门关闭状态下，按DrC键，停层后轿门不开，此时再按一下DrC键，停层后轿门能正常开闭。

上海永大日立电梯按键的使用方法上海永大日立电梯案件的使用方法MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）重置：自动RESETMODE - 11 - SET功能：楼层阶高测量运行（将楼层距离数据输入电脑）用法：电梯於最低层转为快速状态，按入 MODE - 11 - SET後，（电梯会自动转为慢速状态），按 START 钮直至电梯慢速上升，当电梯上升至最高层後，#50B 继电器自行释放成OFF，将1号 DIP制拨向上ON，等待直至 #50B继电器自动转回ON 后，将1号DIP制拨回下OFF，按 MODE - 11 - RESET，测试完成重置： MODE - 11 - RESETMODE - 12 - SET功能：外指示灯检查用法：阶高测试完成，电梯可正常高速运行后，如按下MODE - 12 - SET，则会出现下列情况：1. 发光管型指示灯时：由下至上每层走马式闪亮．及上落灯亦会闪亮2. 如数字式指示灯时，则以 8 8 型式闪亮，上落灯亦会闪亮重置： MODE - 12 - RESETMODE - 13 - SET功能：超载状态切除用法： 1. 当电梯超载时，（蜂鸣器响并不会自动关门），按下 MODE - 13 - SET 电梯则会暂时切除超载状态，可以进行一次快速运行，运行后，自动转回超载警示状态2. 此方法只作超载测量运行用重置：一次自动RESETMODE - 14 - SET功能： SDS 切除试验（多以在高速电梯 HVF型使用）用法：多用以试验空载上运行冲顶或满载下运行冲程，模拟电梯电脑的SDS减速资料出错，当电梯踫到减速开关时，电梯马上急停，确保电梯安全。

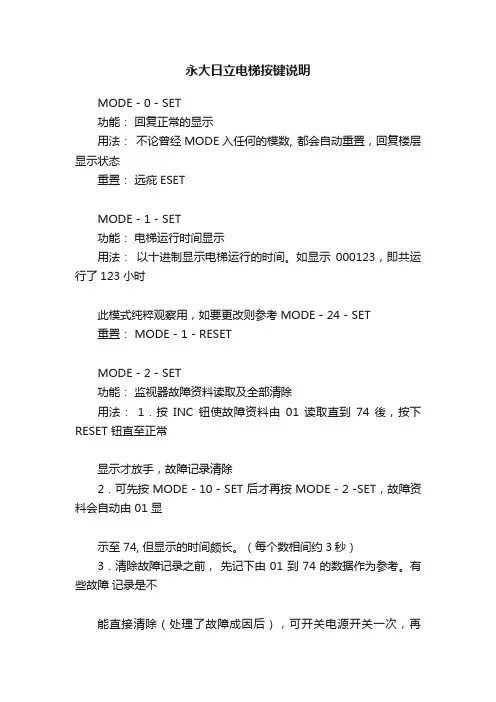

永大日立电梯按键说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

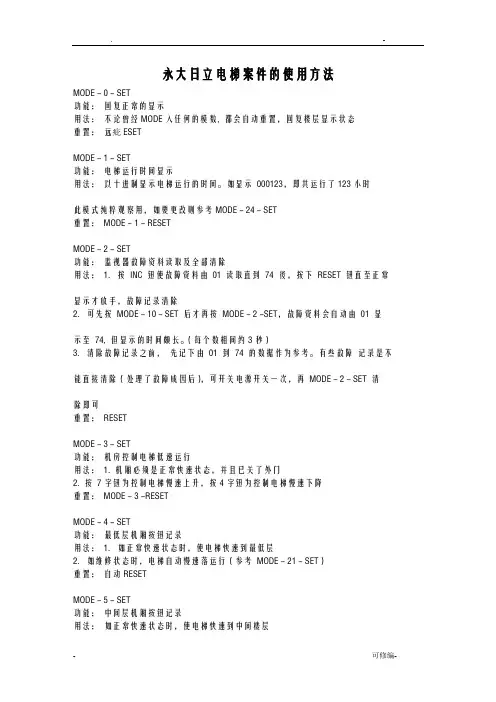

永大日立电梯案件的使用方法MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由01 到74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房控制电梯低速运行用法：1. 机厢必须是正常快速状态，并且已关了外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。

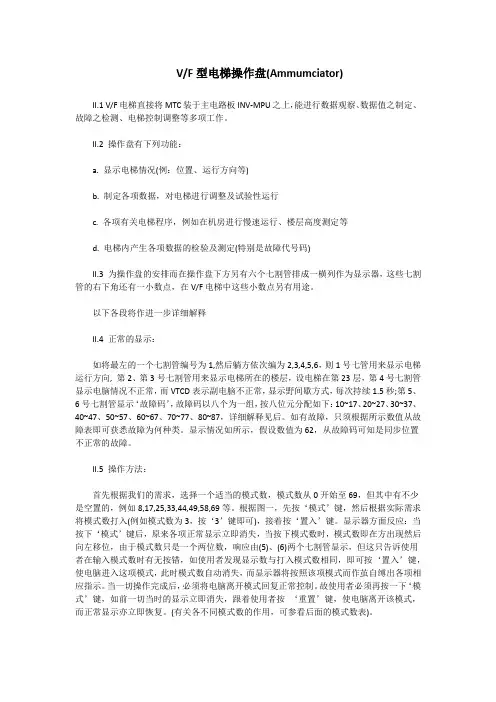

V/F型电梯操作盘(Ammumciator)II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作。

II.2 操作盘有下列功能：a. 显示电梯情况(例：位置、运行方向等)b. 制定各项数据，对电梯进行调整及试验性运行c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定(特别是故障代号码)II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途。

以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒;第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

如有故障，只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示，假设数值为62，从故障码可知是同步位置不正常的故障。

II.5 操作方法：首先根据我们的需求，选择一个适当的模式数，模式数从0开始至69，但其中有不少是空置的，例如8,17,25,33,44,49,58,69等。

根据图一，先按‘模式’键，然后根据实际需求将模式数打入(例如模式数为3，按‘3’键即可)，接着按‘置入’键。

显示器方面反应：当按下‘模式’键后，原来各项正常显示立即消失，当按下模式数时，模式数即在方出现然后向左移位，由于模式数只是一个两位数，响应由(5)、(6)两个七割管显示，但这只告诉使用者在输入模式数时有无按错，如使用者发现显示数与打入模式数相同，即可按‘置入’键，使电脑进入这项模式，此时模式数自动消失，而显示器将按照该项模式而作茧自缚出各项相应指示。

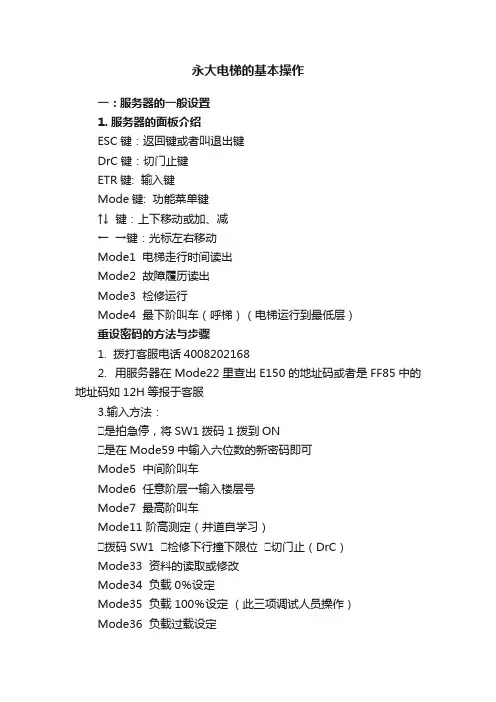

永大电梯的基本操作一：服务器的一般设置1. 服务器的面板介绍ESC键：返回键或者叫退出键DrC键：切门止键ETR键: 输入键Mode键: 功能菜单键↑↓键：上下移动或加、减←→键：光标左右移动Mode1 电梯走行时间读出Mode2 故障履历读出Mode3 检修运行Mode4 最下阶叫车（呼梯）（电梯运行到最低层）重设密码的方法与步骤1. 拨打客服电话40082021682. 用服务器在Mode22里查出E150的地址码或者是FF85中的地址码如12H等报于客服3.输入方法：是拍急停，将SW1拨码1拨到ON是在Mode59中输入六位数的新密码即可Mode5 中间阶叫车Mode6 任意阶层→输入楼层号Mode7 最高阶叫车Mode11 阶高测定（井道自学习）拨码SW1 检修下行撞下限位 切门止（DrC）Mode33 资料的读取或修改Mode34 负载0％设定Mode35 负载100％设定（此三项调试人员操作）Mode36 负载过载设定注：机能编号是从Mode1~~Mode80除过上述提到的部分设定之外，其余的设定基本不用。

主板（PC）上常用指示灯介绍机房主控制柜GRS : 限速器开关 1. SFCR 监视安全回路FLS(U)上限位开关 2. HCDR 层门开关FLS(D) 下限位开关 3. RLCR 轿门开关PSFCK监视安全装置 4. RLSR5. SFCCK监视安全装置 5. RLAR 安全信号处理6. C.Dr.S 监视安全装置轿顶控制柜.粗线（电源）兰色13#线棕色12#线2.细线（光幕）兰色5#线棕色1#线（可短接）3.接地线 2#线部分封线操作1.厅门门锁封线主板HDR插件2.轿门门锁封线轿顶控制柜SDC板上35#插件3.安全回路封线主板上ERO插件（1~10）插针。

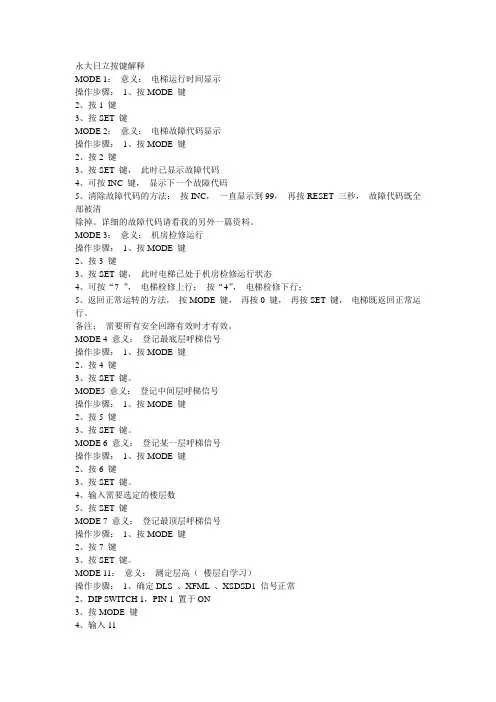

永大日立按键解释MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。

详细的故障代码请看我的另外一篇资料。

MODE 3：意义：机房检修运行操作步骤：1、按MODE 键2、按3 键3、按SET 键，此时电梯已处于机房检修运行状态4、可按“7 ”，电梯检修上行；按“4”，电梯检修下行；5、返回正常运转的方法，按MODE 键，再按0 键，再按SET 键，电梯既返回正常运行。

备注：需要所有安全回路有效时才有效。

MODE 4 意义：登记最底层呼梯信号操作步骤：1、按MODE 键2、按4 键3、按SET 键。

MODE5 意义：登记中间层呼梯信号操作步骤：1、按MODE 键2、按5 键3、按SET 键。

MODE 6 意义：登记某一层呼梯信号操作步骤：1、按MODE 键2、按6 键3、按SET 键。

4、输入需要选定的楼层数5、按SET 键MODE 7 意义：登记最顶层呼梯信号操作步骤：1、按MODE 键2、按7 键3、按SET 键。

MODE 11：意义：测定层高（楼层自学习）操作步骤：1、确定DLS 、XFML 、XSDSD1 信号正常2、DIP SWITCH 1，PIN 1 置于ON3、按MODE 键4、输入115、按START 键，直至电梯启动6、层高测定完毕后，按RESET7、DIP SWITCH 1，PIN 1 置于OFFMODE 13 意义：载重110% 检测无效操作步骤：1、按MODE 键2、按13 键3、按SET 键。

备注：1、轿厢内保守SW 处于正常时才有效；2、一次启动后自动RESET；MODE 14 意义：SDS ON 测试操作步骤：1、按MODE 键2、按14 键3、按SET 键。

上海永大日立电梯按键的使用方法Document number：NOCG-YUNOO-BUYTT-UU986-1986UT上海永大日立电梯案件的使用方法MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

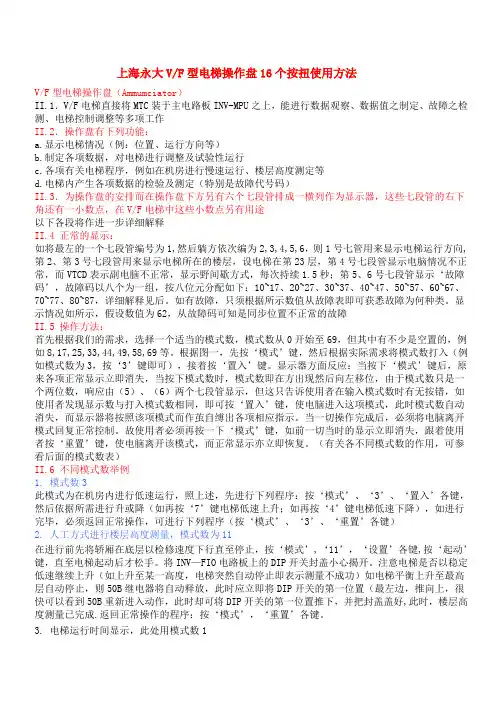

上海永大V/F型电梯操作盘16个按扭使用方法V/F型电梯操作盘（Ammumciator）II.1．V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2．操作盘有下列功能：a.显示电梯情况（例：位置、运行方向等）b.制定各项数据，对电梯进行调整及试验性运行c.各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d.电梯内产生各项数据的检验及测定（特别是故障代号码）II.3．为操作盘的安排而在操作盘下方另有六个七段管排成一横列作为显示器，这些七段管的右下角还有一小数点，在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七段管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七段管用来显示电梯所在的楼层，设电梯在第23层，第4号七段管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒；第5、6号七段管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

如有故障，只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示，假设数值为62，从故障码可知是同步位置不正常的故障II.5 操作方法：首先根据我们的需求，选择一个适当的模式数，模式数从0开始至69，但其中有不少是空置的，例如8,17,25,33,44,49,58,69等。

根据图一，先按‘模式’键，然后根据实际需求将模式数打入（例如模式数为3，按‘3’键即可），接着按‘置入’键。

显示器方面反应：当按下‘模式’键后，原来各项正常显示立即消失，当按下模式数时，模式数即在方出现然后向左移位，由于模式数只是一个两位数，响应由（5）、（6）两个七段管显示，但这只告诉使用者在输入模式数时有无按错，如使用者发现显示数与打入模式数相同，即可按‘置入’键，使电脑进入这项模式，此时模式数自动消失，而显示器将按照该项模式而作茧自缚出各项相应指示。

上海永大日立电梯案件的使用方法MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

上海永大日立电梯按键的使用方法Document number：NOCG-YUNOO-BUYTT-UU986-1986UT上海永大日立电梯案件的使用方法MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

永大电梯菜单说明MODE 1操作步骤：1.按MODE键2.按1键3.按SET键意义：电梯运行时间显示MODE 2：操作步骤：1.按MODE键2.按2键3.按SET键此时显示故障代码4.可按INC健.显示下一个故障代码5.清除故障代码的方法：按INC键, 直到显示到99,再按RESET三秒.故障代码既全部被清意义:电梯故障代码显示MODE 3：操作歩骤:1按MODE键2.按3键3.按SET键，此时电梯已处于机房检修运行状态4.可按“7”，电梯检修上行；“4”，电梯检修下行5.返回正常运转的方法，按MODE健，再按0键，再按SET键.电梯既返回正常运行.意义:机房检修运行备注：需要所有安全有效时才有效。

MODE 4:操作歩骤:1.按MODE键2.按4键3.按SET键意义：登记最底层呼梯信号MODE5:操作步骤:1.按MODE键2.按5键3.按SET键意义：登记中间层呼梯信号MODE 6:操作步骤:1.按MODE键2.按6键3.按SET键4.输入需要选定的楼层数5.按SET键意义：登记某一层呼梯信号MODE 7操作步骤:1.按MODE键2.按7键3.按SET键意义:登记最顶层呼梯信号MODE11操作步骤:1.确定DLS、XFML、XSDSD1信号正常2.DIPSWITCH 1. PIN 1 置于 ON3.按MODE键4.输入115.按START键直到电梯启动6.层高測定完毕后，按RESET7. DIP SWITCH1， PIN 1 置于 OFF意义: 定层高（楼层自学习）井道自学习MODE 13MODE-13-SET：WD 100% CUT操作步数：1.车厢内保守SW切平常。

2.MODE-13-SET。

意义：载重100%上时检测无效。

备注：1.确认233E的DATA值要设为812.当MODE-13-SET功能无效时：MODE-EE-SET-CA81-SET-18-SETMODE 14操作步骤：1.按MODE键2.按14键3.按SET键意义：SDS ON测试备注：1.SDS ON测试2.一次启动后自动RESETMODE 15MODE-SET-SET：马达电流表示（显示电流值的10倍）。

上海永大日立电梯案件的使用方法MODE-0-SET功能：回复正常的显示用法：不论曾经MODEV任何的模数，都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE-2-SET功能：监视器故障资料读取及全部清除用法：1 .按INC钮使故障资料由01读取直到74後，按下RESET钮直至正常显示才放手，故障记录清除2 .可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01显示至74,但显示的时间颇长。

（每个数相间约3秒）3.清除故障记录之前，先记下由01到74的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE-3-SET功能：机房控制电梯低速运行用法：1.机厢必须是正常快速状态，并且已关了内外门2•按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE-4-SET功能：最低层机厢按钮记录用法：1 •如正常快速状态时，使电梯快速到最低层2 .如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET ）重置：自动RESETMODE-5-SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE-7-SET功能：最高层机厢按钮记录用法：1 •如正常快速状态时，使电梯快速到最高层2 .如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET ）重置：自动RESETMODE -10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01显示至74,但显示的时间颇长。
