电梯功能解释代号

1．全集选控制运行功能1）功能解释:根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能.它能自动登记轿厢内指令和厅外的层楼召唤指令,自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时,再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能,能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制,轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2．超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110%时，电梯不允许关门起动,在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量,使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3．超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动,此时轿顶蜂鸣器发出警报信号,以示电梯已超载、不能起动运行.在这种状态下要减轻电梯轿厢的载重量,使其小于额定载重量的110%，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4．超速电气保护功能1）功能解释:当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115%)时，电梯系统将强制制停电梯，确保乘客的安全:当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时,限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车;确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588-1995中9.8及9。

9要求设计。

5．超速机械保护功能1)功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115%）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作,把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

电梯专业术语及缩写电梯专业术语及缩写【篇一：电梯专业术语及缩写】2）带※的缩写符号是在图纸、资料等的编制中使用的，零件不存在这个问题。

3）带＠的缩写符号是图号使用不方便时也可用上面零件的缩写符号代用。

4）对以前的资料，补充、修改之处用红色字体表示第 10 页【篇二：电梯专业术语及缩写】1、1电梯 lift；elevator服务于规定楼层的固定式升降设备。

它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15度的刚性轨之间。

轿厢尺寸与结构型式便于乘客出入或装货物。

2．1．1 乘客电梯passenger lift为运送乘客而设计的电梯。

2．1．2 载货电梯goods lift；freightlift通常有人伴随，主要为运送货物而设计的电梯。

2．1．3 客货电梯passenger-goods lift以运送乘客为主，但也可运送货物的电梯。

2．1．4 病床电梯；医用电梯 bed lift为运送病床（包括病人）及医疗设备而设计的电梯。

2．1．5 住宅电梯 residential lift供住宅楼使用的电梯。

2．1．6 杂物电梯 dumbwaiter lift； service lift服务于规定楼层的固定式升降设备。

它具有一具轿车厢，就其尺雨和结构型式而言，轿厢内不允许进入。

轿厢运行在两列垂直的或倾角15度的刚性导轨之间。

为满足不得进入的条件，轿厢尺寸不得超过：a）底板面积：1、00m*mb）深度：1、00mc）高度：1、20m但是，如果轿车厢由几个永久的间隔组成，而每一个间隔都能满足上述要求，高度超过1、20m是允许的。

2．1．7 船用电梯 lift on ships船舶上使用的电梯。

2．1．8 观光电梯panoramic lift；obsertion lift井道和轿厢壁至少有同一侧透明，乘客可观看轿车厢外景物的电梯。

2．1．9 汽车电梯 motor vehicle llift；autombile lift 用作运送车辆而设计的电梯。

电梯功能名称及解释常规运行功能全集选运行功能自动运行或司机状态，电梯在运行过程中，响应内召的同时，自动响应厅外召唤按钮信号，任何服务层的乘客，都可通过登记上下召唤信号召唤电梯。

开门时间设定功能系统根据设定的时间自动判别召唤开门、指令开门、门保护开门、延时开门等不同的保持开门时间。

开门保持功能在自动运行状态下，在轿厢内按开门保持按钮，电梯延时关门，方便货物运输等需求。

门服务层设置系统可根据需要分别选择所需要服务的楼层。

关门按钮提前关门自动运行状态，处于开门保持时，可以通过关门按钮提前关门，提高效率。

楼层显示设置系统允许每一层使用数字以及字母的任意排列组合显示，方便特殊状况使用。

光幕信号自诊断当关门过程中，门的中间有东西阻挡时，光幕保护动作，电梯转为开门。

但光幕保护在消防操作时不起作用。

辅操纵厢功能在有主操纵箱的同时，还可选配辅操纵箱。

辅操纵箱和主操纵箱操作功能相同。

辅操纵厢功能当轿厢有两个门时，可根据用户的具体需求实现对两个门的自动控制。

重复关门功能电梯持续关门一定时间后，若门锁尚未闭合，则电梯自动开门，然后重复关门。

指令独立功能当配置主辅操纵箱时，自动运行时，可以根据指令的情况，独立控制门的开关。

语音报站功能电梯运行过程中自动向乘客播报运行方向及即将到达的层站等信息。

自动平层免调试系统通过楼层脉冲计数、上下平层反馈双重信号处理方法，自动准确平层，真正实现了平层免调试。

加速段截车响应系统允许在电梯加速的过程中截车，自动响应相应的服务楼层指令下集选控制运行功能在自动状态或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，只响应厅外下召唤按钮信号。

空闲返基站功能在自动运行状态下，当超过设定时间仍无内部指令和层站召唤时，电梯自动返回设定的泊梯基站等候乘客。

换站停靠功能如果电梯在持续开门超过开门保护时间后，开门到位信号仍然无效，电梯就会变成关门状态，并在门关闭后，自动登记下一个层站运行，提示E55故障。

功能代号功能名称可用性功能说明备注FCL 全集选控制S 所有登记的轿厢和门厅呼梯指令，将按照电梯到达层站的顺序全部被响应。

轿厢的运行方向将由第一次登记的轿厢和门厅呼梯指令来确定。

ECU 轿厢应急照明S 当照明电源发生故障时，自动为轿内的照明提供可再充电的应急电源CHT 厅、轿门时间控制S 响应门厅呼梯开门的时间和响应轿内指令而开门的时间可以单独设定FMLA 轿内通风手动及照明自动控制S可通过在轿厢控制屏上的开关手动操作风扇，照明是系统根据电梯的运行状况自动控制的。

SR 慢速自救运行S 非检修状态下，未停在平层区，电梯将自动以检修速度运行至平层区，开门放客。

BS 故障储存S 当电梯出现故障时，将相应的故障代码存到EEPROM中，可保存最近多条故障记录，以供查询分析电梯故障原因。

BSM 抱闸动作双安全检测S 系统检测抱闸是否可靠动作，发现抱闸不能可靠动作，则进行保护动作。

RRP 逆向运行保护S 为防止电梯出现与给定的运行方向不一致而设定的保护。

WDT 主控CPU WDT保护S 主控板上设有WDT保护，当检测到CPU故障或程序有故障时，强行使主控制器输出点全部OFF，并使CPU复位。

TBP CAN通讯故障保护S 当CAN通讯发生故障时防止继续运行导致危险，电梯停车后开门停梯。

DBP 门开关故障保护S 当检测到电梯开关门超过设定次数以后仍未有效关门，系统停止开关门并输出故障。

BAM 故障自动检测S 自动检测电梯系统所发生的所有故障。

OLD 超载不启动(蜂鸣器)S当轿厢的载重量超出额定允许的载重时，超载蜂鸣器会鸣响以提示超载。

此时显示超载，轿厢不关门，电梯不能起动。

TRIC 运行次数显示功能S为方便维护保养，在电梯控制柜内设置计数器用来统计电梯总共运行的次数ALM 警铃S 供在特殊情况下乘客通过按动轿厢内报警按钮，及时通知外界。

CPI 轿厢位置指示器S在轿内的操纵面板上以数字方式显示电梯所在层站，以方便乘客了解电梯当前运行位置。

日立电梯元件代码日立电梯元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM（H）G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B．CON 信号网转换电子板 VFM（H）G、HVF、NPX14 BD 基极驱动 VFM（H）G、HVF15 BDR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器 VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM（H）G、HVF、NPX19 BSR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。

B。

L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM（H）G、HVF、NPX24 CDS 关门减速开关 VFM（H）G、HVF、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM（H）G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G（H）VF29 CNV 整流器 YPVF、VFM（G）、HVF、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM（G）、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G（H）VF43 DCO 门停止 VFM（H）G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G（H）VF48 DM 门电机 G（H）VF49 M．MOTOR 门电机 VFM（H）G、HVF、NPX50 DMC。

三菱电梯gps-2调试资料三菱电梯gps-2调试内容很多，下面仅就几个主要的方面进行说明。

1．称量数据的写入当电梯钢丝绳张力变化、称量装置更换以及因装修而引起电梯自身重量改变时，都应进行称量数据的重新写入。

具体步骤应按图3所示的流程进行。

图3为电梯空载称重数据写入流程，电梯半载称重数据写入流程与此基本相同，只是将LD0/LD1开关向LD1方向按下。

除对电梯进行称量数据写入以外，还需对电梯进行称量装置的精调，方法如下：●电梯空载，当制动器释放时，电梯轿厢呈上行趋势，则将旋转开关WGHG朝“F”方向调节；●电梯空载，当制动器释放时，电梯轿厢呈下行趋势，则将旋转开关WGHG朝“0”方向调节；●在正常运行中，不要将WGH0、WGHG开关调到“0”位。

2. 楼层数据的写入当电梯乱层、平层不准或电梯重新进行称量数据写入后，都需要进行楼层数据写入。

楼层数据写入方法应按照图4所示的流程进行。

这里需特别说明的是：有些大厦或住宅的某些楼层为假想层（不停留层），电梯在这些楼层不作停靠。

安装电梯时，这些楼层的隔磁板为短隔磁板，电梯经过假想层时，P1主电脑板上面的DZ指示灯不会闪亮。

3．乘座舒适性的调整① 机械调整当电梯有启动冲击时：应确认制动器是否完全打开，制动瓦有无歪斜，制动瓦与轮鼓间是否存在摩擦。

另外，对导靴的安装位置及磨损程度也应进行检查。

当电梯在运行中有震动时：应对钢丝绳拉伸状况、导轨接头状况进行检查，同时对制动器与轮鼓也应进行检查。

② 电气系统调整旋转开关SHIFT和DNSH可以用来改善电梯乘座的舒适感，具体调整方法如表3所示。

1．平层不2．良的调整1 机械系统调整对井道平层板及轿顶平层感应器进行检查，判断其是否按基准值进行了安装，如有必要，可对其进行调整。

2 电气系统调整如果对机械系统进行了检查调整后，仍然平层不良时，则需进行电气调整,调整方法如表3所示。

电梯平层精度及舒适感调整表3DGN、MGN 此参数对乘座电梯整体舒适感都有影响（从启动、加速、减速到停止）。

电梯功能解释大全请收藏备用1．全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2．超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3．超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4．超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5．超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

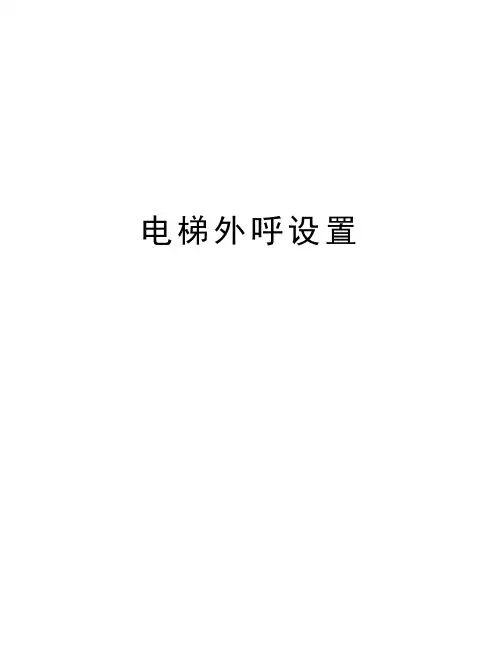

电梯外呼设置一、楼层显示及厅门呼梯控制器（ZXK-CAN03C VER4.1）P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟，进入设定状态“K”为设定地址参数的代号“12”为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E→B→T→X→Y→Z K：显示板地址F:：功能选择G:：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y：设定背光模块BGL2的显示功能Z：设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行,然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址,范围：0~64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1.1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增，直至最高层，最大显示地址不超过６４。

当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。

电梯功能解释代号功能代号功能名称可⽤性功能说明备注FCL全集选控制S 所有登记的轿厢和门厅呼梯指令，将按照电梯到达层站的顺序全部被响应。

轿厢的运⾏⽅向将由第⼀次登记的轿厢和门厅呼梯指令来确定。

ECU轿厢应急照明S当照明电源发⽣故障时，⾃动为轿内的照明提供可再充电的应急电源CHT厅、轿门时间控制S响应门厅呼梯开门的时间和响应轿内指令⽽开门的时间可以单独设定FMLA轿内通风⼿动及照明⾃动控制S可通过在轿厢控制屏上的开关⼿动操作风扇，照明是系统根据电梯的运⾏状况⾃动控制的。

SR慢速⾃救运⾏S⾮检修状态下，未停在平层区，电梯将⾃动以检修速度运⾏⾄平层区，开门放客。

BS故障储存S 当电梯出现故障时，将相应的故障代码存到EEPROM中，可保存最近多条故障记录，以供查询分析电梯故障原因。

BSM抱闸动作双安全检测S系统检测抱闸是否可靠动作，发现抱闸不能可靠动作，则进⾏保护动作。

RRP逆向运⾏保护S为防⽌电梯出现与给定的运⾏⽅向不⼀致⽽设定的保护。

WDT主控CPU WDT保护S 主控板上设有WDT保护，当检测到CPU故障或程序有故障时，强⾏使主控制器输出点全部OFF，并使CPU复位。

TBP CAN通讯故障保护S当CAN通讯发⽣故障时防⽌继续运⾏导致危险，电梯停车后开门停梯。

DBP门开关故障保护S当检测到电梯开关门超过设定次数以后仍未有效关门，系统停⽌开关门并输出故障。

BAM故障⾃动检测S⾃动检测电梯系统所发⽣的所有故障。

OLD超载不启动(蜂鸣器)S当轿厢的载重量超出额定允许的载重时，超载蜂鸣器会鸣响以提⽰超载。

此时显⽰超载，轿厢不关门，电梯不能起动。

TRIC运⾏次数显⽰功能S为⽅便维护保养，在电梯控制柜内设置计数器⽤来统计电梯总共运⾏的次数ALM警铃S供在特殊情况下乘客通过按动轿厢内报警按钮，及时通知外界。

CPI轿厢位置S在轿内的操纵⾯板上以数字⽅式显⽰电梯所在层站，以⽅便乘客了解电梯当前运⾏位置。

指⽰器HPI厅外位置指⽰器S在每层楼的⼤厅召唤盒上以数字⽅式显⽰电梯所在层站，以⽅便乘客了解电梯当前运⾏位置。
