迅达电梯代号说明

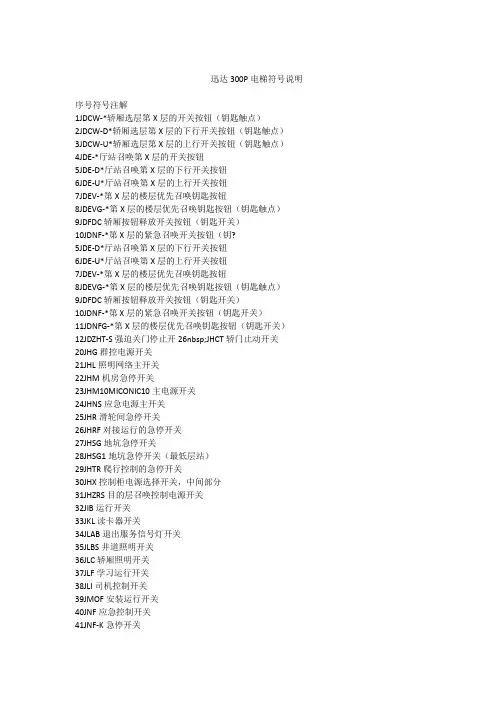

迅达300P电梯符号说明序号符号注解1JDCW-*轿厢选层第X层的开关按钮（钥匙触点）2JDCW-D*轿厢选层第X层的下行开关按钮（钥匙触点）3JDCW-U*轿厢选层第X层的上行开关按钮（钥匙触点）4JDE-*厅站召唤第X层的开关按钮5JDE-D*厅站召唤第X层的下行开关按钮6JDE-U*厅站召唤第X层的上行开关按钮7JDEV-*第X层的楼层优先召唤钥匙按钮8JDEVG-*第X层的楼层优先召唤钥匙按钮（钥匙触点）9JDFDC轿厢按钮释放开关按钮（钥匙开关）10JDNF-*第X层的紧急召唤开关按钮（钥?5JDE-D*厅站召唤第X层的下行开关按钮6JDE-U*厅站召唤第X层的上行开关按钮7JDEV-*第X层的楼层优先召唤钥匙按钮8JDEVG-*第X层的楼层优先召唤钥匙按钮（钥匙触点）9JDFDC轿厢按钮释放开关按钮（钥匙开关）10JDNF-*第X层的紧急召唤开关按钮（钥匙开关）11JDNFG-*第X层的楼层优先召唤钥匙按钮（钥匙开关）12JDZHT-S强迫关门停止开26nbsp;JHCT轿门止动开关20JHG群控电源开关21JHL照明网络主开关22JHM机房急停开关23JHM10MICONIC10主电源开关24JHNS应急电源主开关25JHR滑轮间急停开关26JHRF对接运行的急停开关27JHSG地坑急停开关28JHSG1地坑急停开关（最低层站）29JHTR爬行控制的急停开关30JHX控制柜电源选择开关，中间部分31JHZRS目的层召唤控制电源开关32JIB运行开关33JKL读卡器开关34JLAB退出服务信号灯开关35JLBS井道照明开关36JLC轿厢照明开关37JLF学习运行开关38JLI司机控制开关39JMOF安装运行开关40JNF应急控制开关41JNF-K急停开关42JNFE紧急防盗服务开关43JNFF火警开关44JNFF-F火警释放开关45JNFFP火警停*开关46JNO应急电源操作（释放）开关。

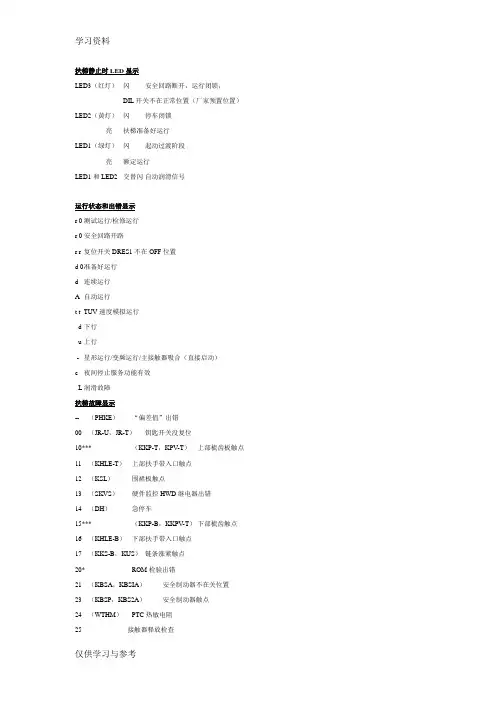

扶梯静止时LED显示LED3（红灯）闪安全回路断开，运行闭锁，DIL开关不在正常位置（厂家预置位置）LED2（黄灯）闪停车闭锁亮扶梯准备好运行LED1（绿灯）闪起动过渡阶段亮额定运行LED1和LED2 交替闪自动润滑信号运行状态和出错显示r 0 测试运行/检修运行r 0 安全回路开路r r 复位开关DRES1不在OFF位置d 0 准备好运行d 连续运行A 自动运行t t TUV速度模拟运行d 下行u 上行-星形运行/变频运行/主接触器吸合（直接启动）c 夜间停止服务功能有效L 润滑故障扶梯故障显示-- （PHKE）“偏差值”出错00 （JR-U，JR-T）钥匙开关没复位10*** （KKP-T，KPV-T）上部梳齿板触点11 （KHLE-T）上部扶手带入口触点12 （KSL）围裙板触点13 （SKVS）硬件监控HWD继电器出错14 （DH）急停车15*** （KKP-B，KKPV-T）下部梳齿触点16 （KHLE-B）下部扶手带入口触点17 （KKS-B，KUS）链条涨紧触点20* ROM检验出错21 （KBSA，KBSIA）安全制动器不在关位置23 （KBSP，KBS2A）安全制动器触点24 （WTHM）PTC热敏电阻25接触器释放检查26** （PHKE）运行方向出错27** （PHKE）位移值超过范围30** （PHKE）超速31* （PHKE）欠速32*** （INHL-L）左扶手带监控33*** （INHL-R）右扶手带监控34 （KB）工作制动器触点/相位故障35 （KBSA）安全制动器触点36（KKA-T，KKA-B，KBFM，KANK）梯级下沉，踏板监控37* （PHKE）移动运行38* （PFVKQ，INBMG）电机速度监控39** （PHANK-T）梯级或踏板缺少监控（上部）3A （PHANK-T）上部光电未对准3B** （PHANK-B）梯级或踏板缺少监控（下部）3C （PHANK-B）下部光电未对准40 复位41 钥匙停车42 丢失24V电源43 电流过大44 RAM检验出错45 SRE释放监控出错46* （S10）梯级运行方向未监控47 （PHKE）梯级监控光电有问题88 不明故障*取消出错联锁：复位（合上电源再断开）/S11合上再断开**取消出错联锁：分别操作DRES1按钮RAM显示（S4-S1）0111：制动距离0011：运行计时器1100：润滑/间歇时间0100：光栅检验0110：位移值0010：计算得位移值0000：特征值显示0101：自动运行特征值1010：脉冲数1101：测得的最小/最大位移极限值1011：ECO计数器0001：ECO参考速度1000：下部LS速度1001：上部LS速度1110：超速极限1111：欠速极限DIL开关的控制功能S1：ON 调出出错记录OFF 正常运行S2：ON 可变时间的显示OFF 存储可变时间/正常运行S3：ON 6人（带ECO经济节能运行）OFF 12人（带ECO）或不带ECO节能型运行S4：ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5：ON 星-三角启动OFF 直接启动（连续运行）S6：ON 节能运行功能有效/变频器OFF 节能运行功能无效（使用变频器不能关闭）S7：ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8：ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9：ON 速度监控有效OFF 速度监控无效S10：ON 运行方向监控有效OFF 运行方向监控无效S11：ON RAM显示OFF 运行状态显示S12：ON TUV测试（模拟速度测试运行）OFF 正常运行参考：0000 1011 01000010 0001 0100“T5”去掉可以去掉W A TCHDOG电感式接近开关，调整到5~6毫米。

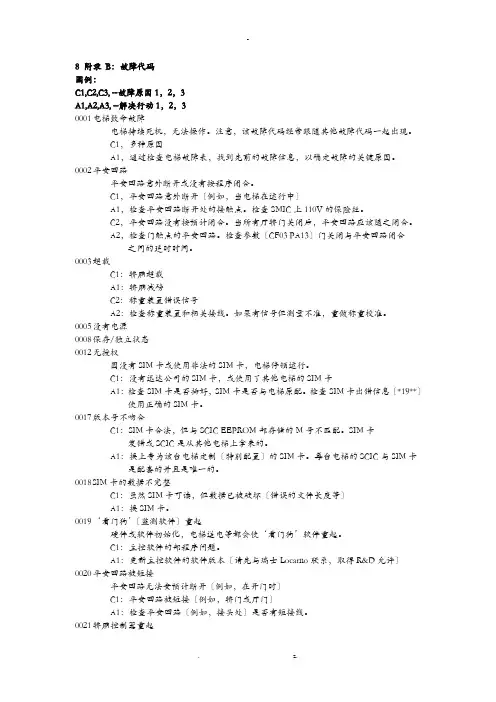

8 附录B：故障代码图例：C1,C2,C3, --故障原因1，2，3A1,A2,A3, --解决行动1，2，30001 电梯致命故障电梯持续死机，无法操作。

注意，该故障代码经常跟随其他故障代码一起出现。

C1，多种原因A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。

0002 平安回路平安回路意外断开或没有按程序闭合。

C1，平安回路意外断开〔例如，当电梯在运行中〕A1，检查平安回路断开处的接触点。

检查SMIC上110V的保险丝。

C2，平安回路没有按预计闭合。

当所有厅轿门关闭后，平安回路应该随之闭合。

A2，检查门触点的平安回路。

检查参数〔CF03 PA13〕门关闭与平安回路闭合之间的延时时间。

0003 超载C1：轿厢超载A1：轿厢减磅C2：称重装置错误信号A2：检查称重装置和相关接线。

如果有信号但测量不准，重做称重校准。

0005 没有电源0008 保存/独立状态0012 无授权因没有SIM卡或使用非法的SIM卡，电梯停顿运行。

C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡A1：检查SIM卡是否插好，SIM卡是否与电梯原配。

检查SIM卡出错信息〔*19**〕使用正确的SIM卡。

0017 版本号不吻合C1：SIM卡合法，但与SCIC EEPROM部存储的M号不匹配。

SIM卡发错或SCIC是从其他电梯上拿来的。

A1：换上专为该台电梯定制〔特别配置〕的SIM卡。

每台电梯的SCIC与SIM卡是配套的并且是唯一的。

0018 SIM卡的数据不完整C1：虽然SIM卡可读，但数据已被破坏〔错误的文件长度等〕A1：换SIM卡。

0019 ‘看门狗’〔监测软件〕重起硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。

C1：主控软件的部程序问题。

A1：更新主控软件的软件版本〔请先与瑞士Locarno联系，取得R&D允许〕0020 平安回路被短接平安回路无法安预计断开〔例如，在开门时〕C1：平安回路被短接〔例如，轿门或厅门〕A1：检查平安回路〔例如，接头处〕是否有短接线。

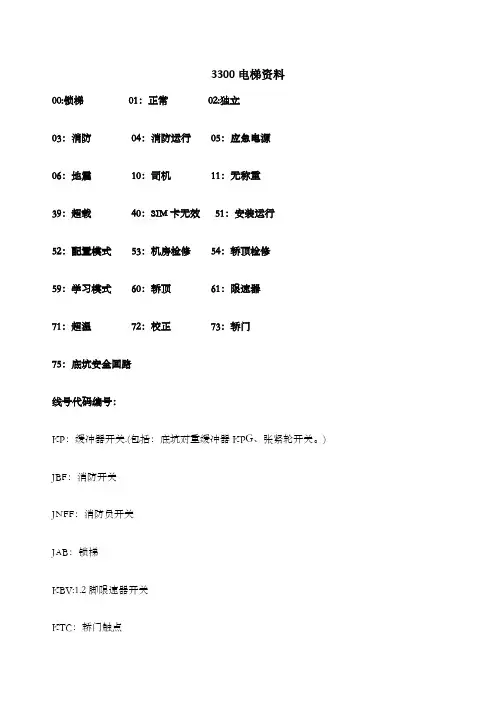

3300电梯资料00:锁梯01：正常02:独立03：消防04：消防运行05：应急电源06：地震10：司机11：无称重39：超载40：SIM卡无效51：安装运行52：配置模式53：机房检修54：轿顶检修59：学习模式60：轿顶61：限速器71：超温72：校正73：轿门75：底坑安全回路线号代码编号：KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。

) JBF：消防开关JNFF：消防员开关JAB：锁梯KBV:1.2脚限速器开关KTC：轿门触点LON:外呼SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。

2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点LMI：称重接口LMG：称重传感器控制柜基本调试功能:101:复位105：安装运行107：称重110：选层116：井道平层学习40 选1进入调试CF00 外呼学习CF01 楼层设置CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置CF03 PA21 强制关门CF06 PA4 轿厢操作板灵敏度设置CF08 PA7 提前开门CF15 自学习CF16 PA14 VL1 如果检修向一个方向走使用CF16 PA35 调速度CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯)PA22 VL099 (消防)故障代码：0002 安全回路意外打开0003 称重超载0020 当门打开时，安全回路未打开（特别注意门触点）0022 在平层中轿厢控制器发生故障(检查SUET)0031 学习运行中故障（招回控制打开或按下了急停、安全回路）0301 门没在12秒内关闭（检查KNE-S线路及门机）0302 门没在12秒内打开0313 平层感应器的PHS或KTZ磁开关0314 提前开门故障，平层感应器中间磁感应器KUET/PHUET称重故障段1102 所测轿厢载重错误（CLC是否关掉，检查CLC触点用线路）1103 同上1104 SCIC板上的DIP开关1处于ON状态（称重关闭）1105 CLC未校正SIM卡故障段1902 打开SIM卡上不存在的文件。

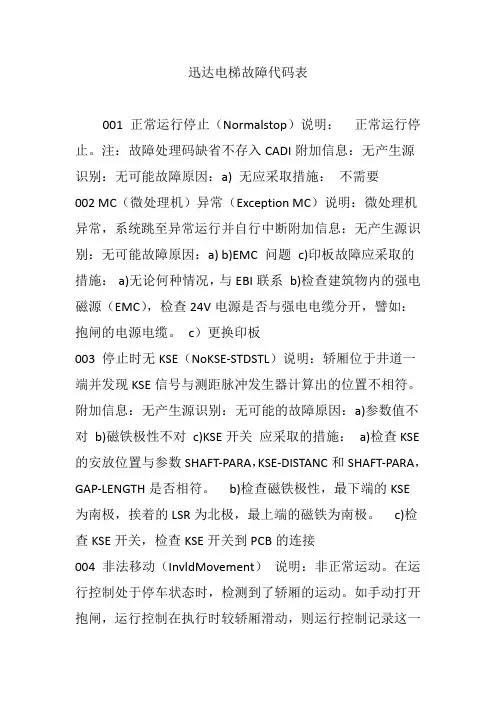

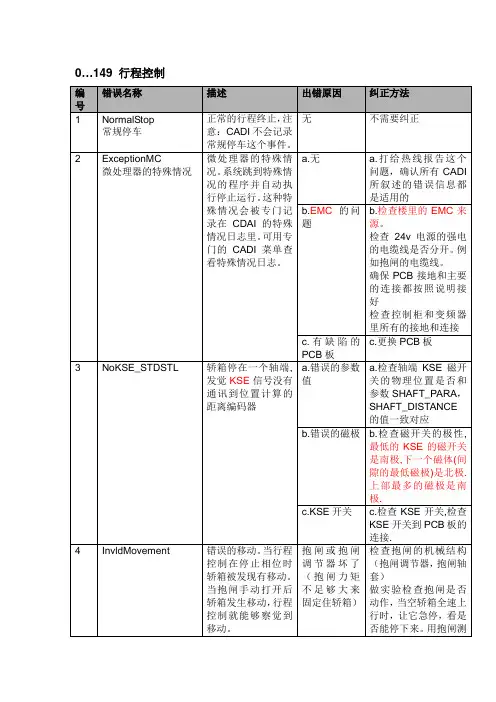

迅达电梯故障代码表001 正常运行停止（Normalstop）说明：正常运行停止。

注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a) b)EMC 问题c)印板故障应采取的措施：a)无论何种情况，与EBI联系b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。

c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。

附加信息：无产生源识别：无可能的故障原因：a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施：a)检查KSE 的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH是否相符。

b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。

c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。

在运行控制处于停车状态时，检测到了轿厢的运动。

如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。

VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施：a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。

b)检查编码器005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a) b)手动操纵SH SH1 应采取的措施：a)检查SH和SH1的辅助接点（RH与RH1是否正常）b)无006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对b)手动操纵SB 应采取的措施：检查SB的辅助触点007 SH故障（SH-FAULT）说明：轿厢运行时SH或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开b) c) 应采取的措施：a)检查安全回路b)如此事件在靠近层站时发生，则很有可能由提前开门引起。

迅达电梯300P电器元件代号说明2010-03-19 22:12:48 作者：编辑整理序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）9 JDFDC 轿厢按钮释放开关按钮（钥匙开关）10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关21 JHL 照明网络主开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关（最低层站）29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关45 JNFFP 火警停靠开关46 JNO 应急电源操作（释放）开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 JSBP 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关68 JSPZS 入口堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关（火警探测器0 105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU （22V）电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器（断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器（断开）149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器（断开）169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器187 RSPE-* 第X层阻断继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行)198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器210 RTRU 变换器触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通)216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。

迅达电梯300P电器元件代号说明2010-03-19 22:12:48 作者：编辑整理序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）9 JDFDC 轿厢按钮释放开关按钮（钥匙开关）10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关21 JHL 照明网络主开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关（最低层站）29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关45 JNFFP 火警停靠开关46 JNO 应急电源操作（释放）开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 JSBP 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关68 JSPZS 入口堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关（火警探测器0105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU （22V）电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器（断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器146 RLBS 井道照明灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器（断开）149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器（断开）169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器187 RSPE-* 第X层阻断继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行)198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器210 RTRU 变换器触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通)216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。

迅达电梯300P 电器元件代号说明序号符号注解1 JDCW-* 轿厢选层第X 层的开关按钮(钥匙触点2 JDCW-D* 轿厢选层第X 层的下行开关按钮(钥匙触点3 JDCW-U*轿厢选层第X 层的上行开关按钮(钥匙触点 4 JDE-*厅站召唤第X 层的开关按钮 5 JDE-D*厅站召唤第X 层的下行开关按钮 6 JDE-U*厅站召唤第X 层的上行开关按钮 7 JDEV-*第X 层的楼层优先召唤钥匙按钮 8 JDEVG-*第X 层的楼层优先召唤钥匙按钮(钥匙触点 9 JDFDC轿厢按钮释放开关按钮(钥匙开关 10 JDNF-*第X 层的紧急召唤开关按钮(钥匙开关 11 JDNFG-*第X 层的楼层优先召唤钥匙按钮(钥匙开关 12 JDZHT-S 强迫关门停止开关按钮 13 JFCC编码的轿厢召唤释放开关 14 JFEFNO应急电源操作，救援运行释放开关 15 JFEFNOM应急电源操作，救援运行释放开关手册 16 JFITS安全回路对地漏电运行开关17 JH主电源开关 18 JHC轿厢止动开关 19 JHCT轿门止动开关 20 JHG 群控电源开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关(最低层站29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关46 JNO 应急电源操作(释放开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES检修开关 51 JRET轿门检修开关 52 JRF对接运行开关 53 JRH复位控制开关 54 JRV保留运行开关 55 JRVC轿厢保留运行开关 56 JRVM机房保留运行开关 57 JRVPC轿厢停靠保留开关 58 JS控制开关 59 J中国设计师网P搬运工/银行控制开关 60 JSLM机房照明控制开关 61 JSPC轿厢召唤堵塞开关序号符号注解 62 JSPCG群控召唤堵塞开关 63 JSPDC-*第X 层轿厢召唤堵塞开关64 JSPDEM机房内层站召唤堵塞开关 65 JSPS层站堵塞开关 66 JSPT-O开门堵塞开关 67 JSPT-S 关门堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR 门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关 94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC轿厢操纵盘内热敏开关 98 JTHTLAB退出服务灯变压器热敏开关 99 JTHTNORS应急电源变压器复位热敏开关 100 JTHTUV风扇电压变压器的热敏开关 101 JTHX中央控制器的热敏开关 102 JTR爬行控制开关 103 JTTC轿门隔离开关 104 JUEKBF火警跨接触点开关(火警探测器0 105 JUEKTS门厅跨接触点开关 106 JUEKTS-A厅门跨接外触点开关 107 JUEKTS-E厅门跨接触点开关 108 RET-O开门限位触点继电器 109 RET-S关门限位触点继电器 110 RF对接运行继电器 111 RFBE楼层照明释放继电器 112 RFE启动运行继电器 113 RFEF撤离运行释放继电器 114 RFF停止运行继电器 115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器序号符号注解126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器 130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU (22V电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器 136 RKUS 静态变换器监测继电器 137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器 143 RLAB-A “停止运行”信号灯继电器(断开144 RLB占用指示灯继电器 145 RLBM机房占用指示灯继电器 146 RLBS井道照明灯继电器 147 RLC轿内照明继电器 148 RLC-A轿内照明继电器(断开 149 RLI司机控制继电器 150 RLL-X超载信号灯继电器 151 RMGH制动器磁性继电器 152 RMGTC轿内操纵盘磁铁继电器 153 RMVE电机风扇继电器 154 RNF紧急运行继电器 155 RNFF消防运行继电器 156 RNI向下运行继电器 157 RNO应急电源工作继电器 158 RNT-O正常开门继电器 159 RNZK门监控时间元件 160 RPHT门光电管继电器 161 RPHTL门安全触板光电继电器 162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器(断开 169 RRE-D 检修继电器向下 170 RRE-U 检修继电器向上 171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下 173 RRF-U 对靠运行继电器向上 174 RRH 复位控制继电器175 RRSK 安全回路继电器 176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器 179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度 181 RSE2 井道端继电器(第二速度 182 RSE3 井道端继电器(第三速度183 RSIC SICURTRONIC 继电器184 RSK 安全回路继电器 185 RSM 故障信号继电器186 RSPE 阻断层楼继电器188 RSPFE 启动运行阻断继电器 189 RSPNI 向下运行阻断继电器 190 RSPNO 应急电源阻断继电器序号符号注解 191 RSPT门阻断继电器 192 RSPTC轿内操纵盘阻断辅助继电器 193 RSPV上高峰段继电器 194 RSPZS入口阻断继电器 195 RSS累加安全继电器 196 RSS2第二侧轿门累加继电器 197 RST-NU关门继电器(爬行 198 RST-O关门继电器 199 RST-S开门继电器蜂 200 RSUM蜂鸣继电器 201 RT-O门继电器-断开 202 RT-S门继电器-关闭 203 RTC轿门继电器 204 RTER变压器激励继电器205 RTHU变换装置热保护继电器 206 RTR-D爬行控制下行继电器 207 RTR-U爬行控制上行继电器 208 RTRF运行触发继电器 209 RTRT 门触发继电器211 RTS 厅门继电器 212 RTS2 第2侧厅门继电器 213 RTSC 厅轿门继电器 214 RU 变换器继电器 215 RU-E变换器继电器(接通 216 RUEJHC1轿门停止开关跨接继电器 217 RUET门跨接继电器 218 RUET-A门跨接继电器, 断开 219 RUET-E门跨接继电器, 接通 220 RV门锁定继电器 221 RVEC轿箱风扇继电器222 RVEC-A轿箱风扇继电器, 断开 223 RVRT门减速继电器 224 RVZ减速, 停止继电器 225 RY 星形连接继电器。
