DMA传输原理ppt

dma传输基本原理DMA（Direct Memory Access）传输是一种计算机系统中常用的数据传输方式。

它通过绕过CPU，直接在外设和主存之间进行数据传输，提高了数据传输效率，减轻了CPU的负担。

DMA传输的基本原理是，在外设和主存之间建立一条专用的数据通路，通过DMA控制器来管理数据传输。

在传统的IO方式中，数据的传输需要通过CPU进行中转，即CPU从外设读取数据，然后再将数据写入主存。

这种方式效率较低，且占用了CPU的大量时间和资源。

而在DMA传输中，数据传输的过程可以分为三个步骤：首先，外设将数据传输请求发送给DMA控制器；然后，DMA控制器将请求转发给主存，并通过总线控制器将数据从外设读取到DMA缓冲区；最后，DMA控制器将数据从DMA缓冲区写入主存，或者从主存读取数据写入外设。

在这个过程中，CPU的作用主要是对DMA控制器进行初始化和设置，以及在数据传输完成后进行处理。

具体来说，CPU需要设置DMA控制器的起始地址、目的地址、传输长度等参数，然后启动DMA传输。

传输过程中，CPU可以自由进行其他任务，而不需要关注数据传输的具体细节。

使用DMA传输的好处有很多。

首先，它可以大大提高数据传输的效率。

由于数据传输直接在外设和主存之间进行，无需经过CPU的中转，减少了数据传输的延迟。

其次，DMA传输可以减轻CPU的负担，释放出更多的计算资源。

在大量数据传输的场景下，使用DMA传输可以提高系统的整体性能。

除了提高数据传输效率和减轻CPU负担外，DMA传输还具有其他一些特点。

首先，DMA传输是一种异步的传输方式，即外设和主存之间的数据传输可以独立于CPU的运行。

这意味着，在DMA传输过程中，CPU可以同时执行其他任务，提高了系统的并发性。

其次，DMA传输可以支持不同类型的外设，包括硬盘、网卡、显卡等。

这使得系统具有更好的扩展性和兼容性。

然而，DMA传输也存在一些限制和问题。

首先，DMA传输需要占用一部分内存空间作为DMA缓冲区，这会降低可用内存的大小。

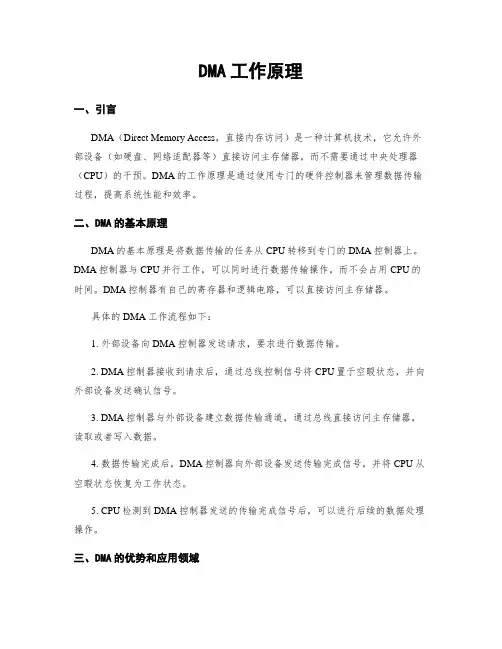

DMA工作原理一、引言DMA（Direct Memory Access，直接内存访问）是一种计算机技术，它允许外部设备（如硬盘、网络适配器等）直接访问主存储器，而不需要通过中央处理器（CPU）的干预。

DMA的工作原理是通过使用专门的硬件控制器来管理数据传输过程，提高系统性能和效率。

二、DMA的基本原理DMA的基本原理是将数据传输的任务从CPU转移到专门的DMA控制器上。

DMA控制器与CPU并行工作，可以同时进行数据传输操作，而不会占用CPU的时间。

DMA控制器有自己的寄存器和逻辑电路，可以直接访问主存储器。

具体的DMA工作流程如下：1. 外部设备向DMA控制器发送请求，要求进行数据传输。

2. DMA控制器接收到请求后，通过总线控制信号将CPU置于空暇状态，并向外部设备发送确认信号。

3. DMA控制器与外部设备建立数据传输通道，通过总线直接访问主存储器，读取或者写入数据。

4. 数据传输完成后，DMA控制器向外部设备发送传输完成信号，并将CPU从空暇状态恢复为工作状态。

5. CPU检测到DMA控制器发送的传输完成信号后，可以进行后续的数据处理操作。

三、DMA的优势和应用领域1. 提高系统性能：由于DMA可以独立于CPU进行数据传输，可以减少CPU的负载，提高系统的响应速度和整体性能。

2. 节省CPU时间：DMA可以在CPU空暇时进行数据传输，不会占用CPU的时间，使CPU能够更多地处理其他任务。

3. 支持高速数据传输：DMA控制器可以通过高速总线（如PCI Express）进行数据传输，支持高速设备和大数据量的传输。

4. 广泛应用于存储设备：DMA常用于硬盘、固态硬盘（SSD）等存储设备的数据读写操作，可以提高数据传输速度和效率。

5. 网络数据传输：DMA也广泛应用于网络适配器，可以实现高速网络数据的接收和发送。

四、DMA的实现方式DMA的实现方式可以分为三种：单通道DMA、多通道DMA和循环DMA。

计算机组成原理dmaDMA（Direct Memory Access，直接内存访问）是计算机组成中的一种技术，通过它，外部设备可以直接与主存进行数据传输，而无需经过中央处理器（CPU）的介入。

DMA技术的引入大大提高了计算机系统的性能和效率。

在传统的I/O数据传输方式中，CPU需要负责控制数据的传输过程，即CPU从外部设备读取或写入数据，并将数据转移到主存中。

这种方式会占用CPU的大量时间和资源，限制了计算机系统的整体性能。

而引入DMA技术后，外设可以直接将数据传输到主存中，或从主存中读取数据，而无需CPU的直接参与。

DMA技术的基本原理是，通过在计算机系统中添加一个DMA控制器，它可以独立地控制数据的传输过程。

当外设需要进行数据传输时，它会向DMA控制器发送请求，并提供存储器地址、传输数据大小等信息。

DMA控制器接收到请求后，会与主存进行通信，直接将数据传输到指定的存储器地址中。

通过使用DMA技术，可以显著减少CPU的负载，提高数据传输的速度和效率。

DMA技术在许多应用中都得到了广泛的应用，例如网络通信、磁盘读写、音视频处理等领域。

除了提高性能和效率之外，DMA技术还有其他一些优点。

首先，它可以提高系统的可靠性和稳定性，因为数据传输过程中不需要CPU的介入，减少了出错的可能性。

其次，DMA技术可以节省CPU的能耗，因为数据传输过程中CPU可以进入低功耗状态。

最后，DMA技术可以提供更好的实时性能，特别是在需要快速响应的应用中。

然而，DMA技术也存在一些限制和挑战。

首先，由于DMA控制器需要占用一定的系统资源，因此系统中只能同时支持有限数量的DMA传输。

其次，DMA传输需要与主存进行通信，可能会引起总线竞争和冲突，需要进行合理的调度和管理。

此外，由于DMA传输是由硬件直接控制的，因此对于某些特定应用，可能需要额外的软件支持来进行配置和管理。

总的来说，DMA技术是计算机系统中重要的组成部分，通过它可以提高系统的性能和效率。

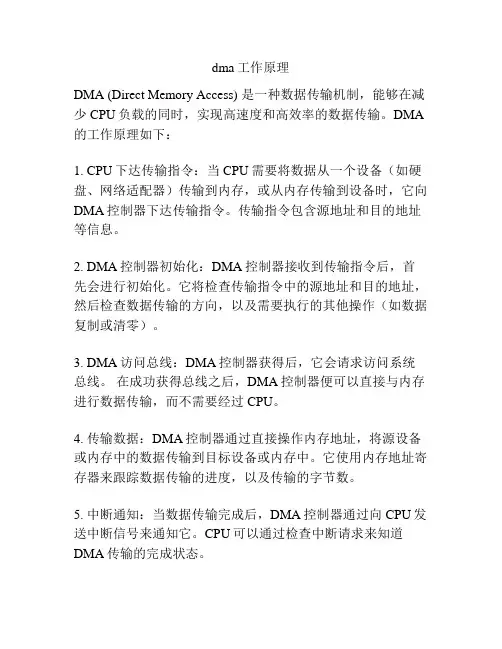

dma工作原理
DMA (Direct Memory Access) 是一种数据传输机制，能够在减少CPU负载的同时，实现高速度和高效率的数据传输。

DMA 的工作原理如下：
1. CPU下达传输指令：当CPU需要将数据从一个设备（如硬盘、网络适配器）传输到内存，或从内存传输到设备时，它向DMA控制器下达传输指令。

传输指令包含源地址和目的地址等信息。

2. DMA控制器初始化：DMA控制器接收到传输指令后，首先会进行初始化。

它将检查传输指令中的源地址和目的地址，然后检查数据传输的方向，以及需要执行的其他操作（如数据复制或清零）。

3. DMA访问总线：DMA控制器获得后，它会请求访问系统总线。

在成功获得总线之后，DMA控制器便可以直接与内存进行数据传输，而不需要经过CPU。

4. 传输数据：DMA控制器通过直接操作内存地址，将源设备或内存中的数据传输到目标设备或内存中。

它使用内存地址寄存器来跟踪数据传输的进度，以及传输的字节数。

5. 中断通知：当数据传输完成后，DMA控制器通过向CPU发送中断信号来通知它。

CPU可以通过检查中断请求来知道DMA传输的完成状态。

通过使用DMA，数据传输的工作由DMA控制器来完成，而不是由CPU来执行。

这样一来，CPU就可以在数据传输期间执行其他任务，提高了系统的整体性能。

而且，由于DMA控制器直接与内存进行交互，传输速度更快。

总而言之，DMA 通过提供一种高效的数据传输机制，有助于提高系统的吞吐量和响应能力。

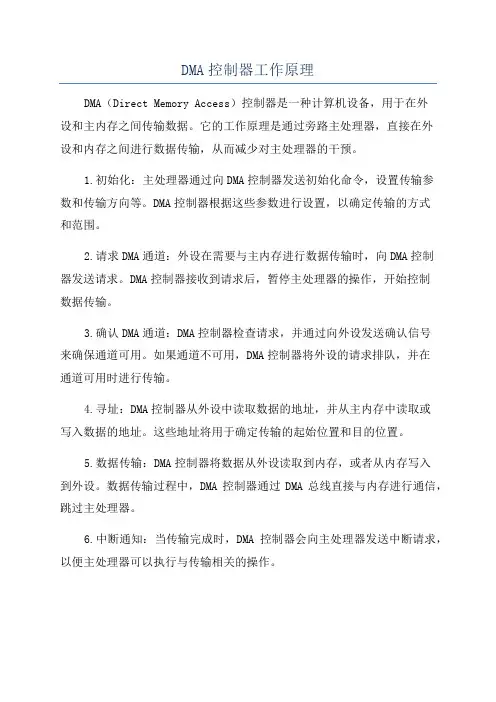

DMA控制器工作原理DMA（Direct Memory Access）控制器是一种计算机设备，用于在外设和主内存之间传输数据。

它的工作原理是通过旁路主处理器，直接在外设和内存之间进行数据传输，从而减少对主处理器的干预。

1.初始化：主处理器通过向DMA控制器发送初始化命令，设置传输参数和传输方向等。

DMA控制器根据这些参数进行设置，以确定传输的方式和范围。

2.请求DMA通道：外设在需要与主内存进行数据传输时，向DMA控制器发送请求。

DMA控制器接收到请求后，暂停主处理器的操作，开始控制数据传输。

3.确认DMA通道：DMA控制器检查请求，并通过向外设发送确认信号来确保通道可用。

如果通道不可用，DMA控制器将外设的请求排队，并在通道可用时进行传输。

4.寻址：DMA控制器从外设中读取数据的地址，并从主内存中读取或写入数据的地址。

这些地址将用于确定传输的起始位置和目的位置。

5.数据传输：DMA控制器将数据从外设读取到内存，或者从内存写入到外设。

数据传输过程中，DMA控制器通过DMA总线直接与内存进行通信，跳过主处理器。

6.中断通知：当传输完成时，DMA控制器会向主处理器发送中断请求，以便主处理器可以执行与传输相关的操作。

从以上步骤可以看出，DMA控制器在传输数据时，与主处理器并行工作，极大地提高了数据传输效率。

相比由主处理器执行的数据传输，DMA 控制器具有以下优势：1.减少主处理器负担：数据传输由DMA控制器完成，主处理器无需处理大量数据传输的细节和中断请求，从而减少了主处理器的负担，提高了系统的整体性能。

2.提高数据传输效率：DMA控制器通过直接访问内存，跳过主处理器的介入，减少了数据传输的延迟，提高了传输的效率。

3.支持多种外设：DMA控制器可以同时支持多种外设，通过适当的配置，可以使多个外设同时进行数据传输。

4.支持高速数据传输：由于DMA控制器是专门设计用于数据传输的设备，其硬件结构和数据通路优化，能够支持高速数据传输，提高系统的数据吞吐量。

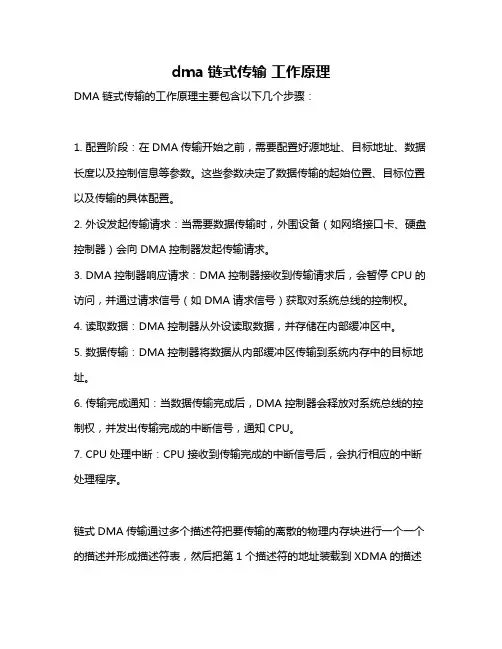

dma链式传输工作原理
DMA链式传输的工作原理主要包含以下几个步骤：
1. 配置阶段：在DMA传输开始之前，需要配置好源地址、目标地址、数据长度以及控制信息等参数。

这些参数决定了数据传输的起始位置、目标位置以及传输的具体配置。

2. 外设发起传输请求：当需要数据传输时，外围设备（如网络接口卡、硬盘控制器）会向DMA控制器发起传输请求。

3. DMA控制器响应请求：DMA控制器接收到传输请求后，会暂停CPU的访问，并通过请求信号（如DMA请求信号）获取对系统总线的控制权。

4. 读取数据：DMA控制器从外设读取数据，并存储在内部缓冲区中。

5. 数据传输：DMA控制器将数据从内部缓冲区传输到系统内存中的目标地址。

6. 传输完成通知：当数据传输完成后，DMA控制器会释放对系统总线的控制权，并发出传输完成的中断信号，通知CPU。

7. CPU处理中断：CPU接收到传输完成的中断信号后，会执行相应的中断处理程序。

链式DMA传输通过多个描述符把要传输的离散的物理内存块进行一个一个的描述并形成描述符表，然后把第1个描述符的地址装载到XDMA的描述
符基址寄存器里面，然后开启DMA请求，XDMA一次便可以完成n个内存块的传输，大大提高了传输效率。

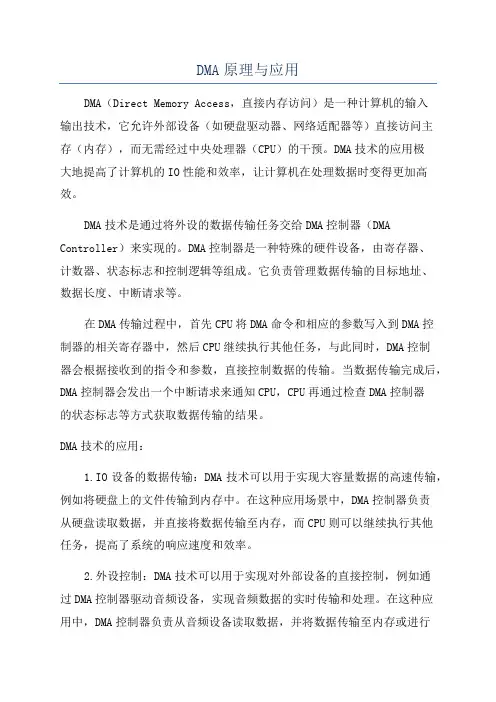

DMA原理与应用DMA（Direct Memory Access，直接内存访问）是一种计算机的输入输出技术，它允许外部设备（如硬盘驱动器、网络适配器等）直接访问主存（内存），而无需经过中央处理器（CPU）的干预。

DMA技术的应用极大地提高了计算机的IO性能和效率，让计算机在处理数据时变得更加高效。

DMA技术是通过将外设的数据传输任务交给DMA控制器（DMA Controller）来实现的。

DMA控制器是一种特殊的硬件设备，由寄存器、计数器、状态标志和控制逻辑等组成。

它负责管理数据传输的目标地址、数据长度、中断请求等。

在DMA传输过程中，首先CPU将DMA命令和相应的参数写入到DMA控制器的相关寄存器中，然后CPU继续执行其他任务，与此同时，DMA控制器会根据接收到的指令和参数，直接控制数据的传输。

当数据传输完成后，DMA控制器会发出一个中断请求来通知CPU，CPU再通过检查DMA控制器的状态标志等方式获取数据传输的结果。

DMA技术的应用：1.IO设备的数据传输：DMA技术可以用于实现大容量数据的高速传输，例如将硬盘上的文件传输到内存中。

在这种应用场景中，DMA控制器负责从硬盘读取数据，并直接将数据传输至内存，而CPU则可以继续执行其他任务，提高了系统的响应速度和效率。

2.外设控制：DMA技术可以用于实现对外部设备的直接控制，例如通过DMA控制器驱动音频设备，实现音频数据的实时传输和处理。

在这种应用中，DMA控制器负责从音频设备读取数据，并将数据传输至内存或进行其他处理，而CPU则可以专注于音频数据的处理算法，提高了音频设备的性能和音频处理的实时性。

3.内存备份与恢复：DMA技术可以用于实现内存的快速备份和恢复，例如在系统断电或发生故障时，通过DMA控制器将内存中的数据备份到硬盘中，从而保护系统的数据安全。

在这种应用中，DMA控制器负责读取内存数据并传输至硬盘，而CPU则可以处理其他任务，提高了系统的可靠性和稳定性。

dma工作原理及过程DMA（Direct Memory Access，直接内存访问）是一种计算机内部的数据传输技术，用于优化数据传输的效率。

DMA的工作原理及过程可以分为五个主要步骤：初始化，请求，数据传输，中断和完成。

DMA的工作原理是通过减少中央处理器（CPU）的干预来优化数据传输。

传统上，当一个设备（如硬盘驱动器）需要在内存和它自己之间传输数据时，它必须将数据传输到CPU，然后再由CPU将数据传输到内存。

这种传统的数据传输方式需要消耗大量的CPU时间和资源。

而DMA的工作原理就是通过直接访问内存，跳过CPU来实现设备到内存的数据传输。

DMA有自己的地址和数据总线，可以直接从设备读取数据，并将数据写入内存。

CPU只需要在数据传输开始前进行一次初始化，并在数据传输完成后接收中断信号来处理后续任务。

下面将具体介绍DMA的工作过程：1. 初始化：首先，DMA控制器通过配置寄存器来初始化数据传输的相关参数，包括源设备地址、目标内存地址、数据传输长度等。

2. 请求：当设备需要进行数据传输时，它向DMA控制器发送请求信号，DMA控制器接收到请求信号后开始执行数据传输操作。

3. 数据传输：DMA控制器开始将数据从源设备读取，并通过数据总线直接写入目标内存。

数据传输的过程中，DMA控制器可以通过DMA引擎对数据进行处理、转换等操作。

4. 中断：当数据传输完成后，DMA控制器会发送中断信号给CPU，通知传输的完成。

CPU接收到中断信号后，可以进行后续操作，如更新数据结构、启动下一次数据传输等。

5. 完成：当DMA控制器发送中断信号后，数据传输就完成了。

CPU可以继续处理其他任务，而DMA控制器可以等待下一次设备请求来执行新的数据传输。

总的来说，DMA的工作过程可以简化为四个主要步骤：初始化、请求、数据传输和完成。

通过使用DMA，设备可以直接访问内存进行数据传输，而无需CPU的干预，从而提高数据传输的效率和系统的整体性能。

DMA工作原理一、概述DMA（Direct Memory Access，直接内存访问）是一种计算机系统中用于高速数据传输的技术。

它允许外部设备（如硬盘、网络适配器等）直接与内存进行数据传输，而无需经过中央处理器（CPU）的干预。

DMA的工作原理是通过使用专门的DMA控制器来管理数据传输过程，提高数据传输的效率和速度。

二、DMA的工作过程1. 初始化在进行DMA传输之前，需要进行一系列的初始化操作。

首先，需要设置DMA控制器的寄存器，包括源地址、目的地址、传输长度等。

然后，需要将DMA请求信号与外部设备相连，以便在需要进行数据传输时触发DMA操作。

2. DMA请求当外部设备需要进行数据传输时，会向DMA控制器发送DMA请求信号。

DMA控制器接收到请求信号后，会暂停CPU的工作，开始进行数据传输操作。

3. 寻址DMA控制器根据初始化时设置的源地址和目的地址，通过总线控制器访问内存。

它可以直接读取源地址的数据，并将其写入目的地址。

4. 数据传输DMA控制器通过总线控制器与内存进行数据传输。

它可以在不干扰CPU工作的情况下，直接读取源地址的数据，并将其写入目的地址。

这样就实现了高速的数据传输。

5. 中断当DMA传输完成后，DMA控制器会向CPU发送中断请求信号，通知CPU数据传输已完成。

CPU接收到中断信号后，可以进行相应的处理，如更新数据状态、发送其他指令等。

三、DMA的优势1. 提高数据传输效率：DMA可以在不干扰CPU工作的情况下，直接进行数据传输，大大提高了数据传输的效率和速度。

相比于CPU通过程序控制数据传输，DMA可以在较短的时间内完成大量数据的传输。

2. 减轻CPU负担：DMA可以将数据传输的任务交给专门的DMA控制器处理，减轻了CPU的负担。

CPU可以将更多的时间和资源用于处理其他任务，提高整体系统的性能。

3. 支持多种外设：DMA可以支持多种外设进行数据传输，如硬盘、网络适配器、音频设备等。
