TL494介绍及其应用

tl494场效应管稳压稳流电路概述说明以及解释1. 引言1.1 概述在电子设备和电路设计中，稳压稳流电路是至关重要的组成部分之一。

TL494场效应管稳压稳流电路作为一种常见的稳流、稳压解决方案，具有广泛的应用领域。

本文将对TL494场效应管稳压稳流电路进行概述说明以及解释，旨在帮助读者更好地理解该电路的原理和工作方式，并探讨其优点、不足以及未来的研究方向。

1.2 文章结构本文共包含5个章节。

在引言部分，我们将给出文章的概述，并介绍文章结构和目的。

接下来，第二章将详细介绍TL494芯片的基本特点和功能，以及场效应管的原理和特性。

第三章将对TL494场效应管稳压稳流电路进行概述说明，包括其基本原理、工作步骤以及实际应用中需要注意的事项。

第四章将解释TL494场效应管稳压稳流电路要点，包括输入信号调节与反馈控制方式、总体电路架构及其关键部分功能以及输出端线性调节与短路保护机制原理。

最后，第五章将总结本文对于数据采集总成设计过程中需注意的关键环节及对策，并对TL494场效应管稳压稳流电路的优点、不足以及未来研究方向进行展望。

1.3 目的本文旨在深入介绍和解释TL494场效应管稳压稳流电路的原理和工作方式，以帮助读者更好地了解该电路的设计思路和实用性。

此外，我们还将探讨该电路的优点、不足以及未来可行的研究方向，以期为相关领域的研究者提供参考和启发。

通过阅读本文，读者可以获得对TL494场效应管稳压稳流电路有关知识的全面了解，并且能够在实际应用中更加准确地使用和优化该电路。

2. TL494场效应管稳压稳流电路2.1 TL494芯片介绍TL494是一种广泛应用于开关电源和PWM控制系统中的集成电路。

它内部集成了一个误差放大器、比较器、死区控制器、PWM控制逻辑电路等。

该芯片以其高性能和可靠性而闻名，并且被广泛用于各种工业和消费电子产品。

2.2 场效应管原理和特性场效应管是一种常见的半导体元件，它的工作原理基于电场调控的导电机制。

TL494介绍及其应用TL494是一款经典的电源管理集成电路（IC），由美国德州仪器公司（Texas Instruments）设计和生产。

它是一款精密脉宽调制（PWM）控制器，广泛应用于开关模式电源电路中，能够提供稳定的电源输出，使得IC在多种应用场景下具有很高的灵活性和可靠性。

TL494集成了一个误差放大器、一个PID调节器、一个PWM比较器、一个偏置电路、一个死区控制电路、一个串行通信接口等核心模块。

它的主要功能包括检测电源电压、输出电流和温度等参数，控制开关管的开关动作以维持稳定的输出电压，并保护电路免受过流、过压和过温等异常情况的影响。

TL494的主要优势在于它的PWM控制功能。

PWM技术可以通过调节信号的占空比来控制开关管的导通时间，从而调节电源输出的平均电压。

这种模式可以实现高效的能量转换，减少功率损耗。

此外，PWM控制方式还可以有效的降低开关频率产生的电磁干扰，具有更好的线性性能和稳定性。

1.开关电源：TL494能够提供高效、稳定的直流电源输出。

它可以通过外部电路来调节输出电压和电流，适用于各种不同的电子设备，例如计算机、数码产品、工业设备等。

同时，TL494还具有可调的负载能力，能够适应不同的负载要求。

2.逆变器：TL494可以实现交流电转换为直流电或直流电转换为交流电的功能。

逆变器通常应用于太阳能电池阵列、风力发电、电力传输和逆变焊机等领域，通过PWM控制方式实现高效的能源转换和电压转换。

3.电机驱动器：TL494能够根据输入信号控制电机的转速和方向。

它可用于磁悬浮系统、步进电机、直流电机和电动汽车等领域，使电机工作更加稳定和高效。

4.照明系统：TL494可应用于LED照明系统的驱动电路，可通过PWM 控制方式实现对LED亮度和颜色的调节，提供高质量的照明效果。

总之，TL494作为一款经典的电源管理IC，在众多领域中都有广泛的应用。

它能够提供稳定、高效的电源输出，具有灵活性和可靠性。

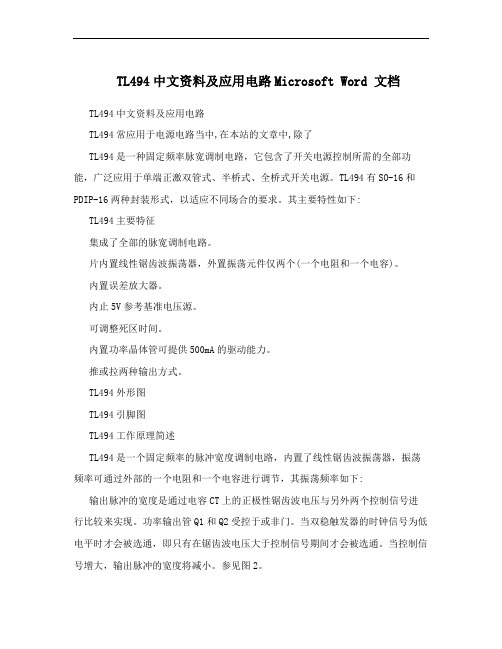

TL494中文资料及应用电路Microsoft Word 文档TL494中文资料及应用电路TL494常应用于电源电路当中,在本站的文章中,除了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下: TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个(一个电阻和一个电容)。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下: 输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压(范围在0—3.3V之间)即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围，这可能从电源的输出电压和电流察觉得到。

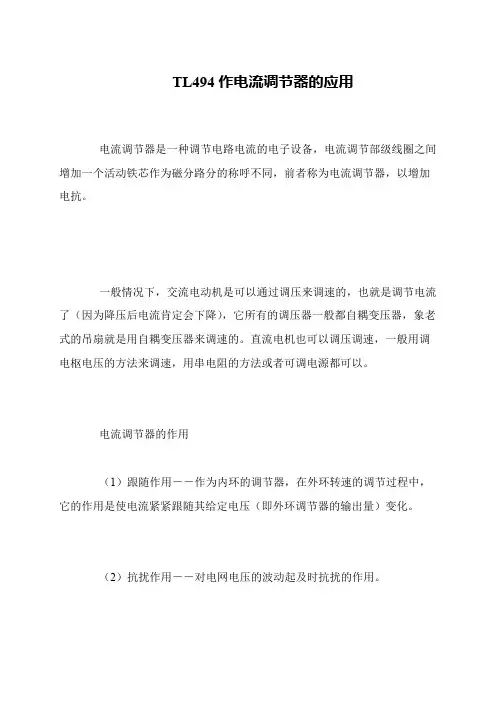

TL494作电流调节器的应用
电流调节器是一种调节电路电流的电子设备，电流调节部级线圈之间增加一个活动铁芯作为磁分路分的称呼不同，前者称为电流调节器，以增加电抗。

 一般情况下，交流电动机是可以通过调压来调速的，也就是调节电流了（因为降压后电流肯定会下降），它所有的调压器一般都自耦变压器，象老式的吊扇就是用自耦变压器来调速的。

直流电机也可以调压调速，一般用调电枢电压的方法来调速，用串电阻的方法或者可调电源都可以。

电流调节器的作用
（1）跟随作用－－作为内环的调节器，在外环转速的调节过程中，它的作用是使电流紧紧跟随其给定电压（即外环调节器的输出量）变化。

（2）抗扰作用－－对电网电压的波动起及时抗扰的作用。

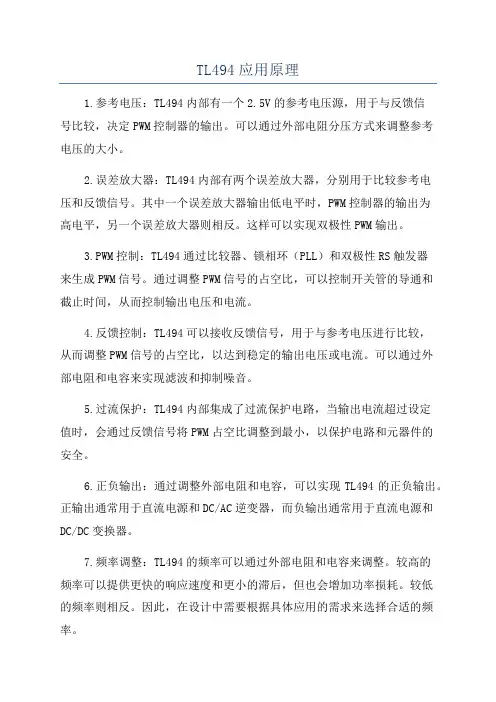

TL494应用原理1.参考电压：TL494内部有一个2.5V的参考电压源，用于与反馈信号比较，决定PWM控制器的输出。

可以通过外部电阻分压方式来调整参考电压的大小。

2.误差放大器：TL494内部有两个误差放大器，分别用于比较参考电压和反馈信号。

其中一个误差放大器输出低电平时，PWM控制器的输出为高电平，另一个误差放大器则相反。

这样可以实现双极性PWM输出。

3.PWM控制：TL494通过比较器、锁相环（PLL）和双极性RS触发器来生成PWM信号。

通过调整PWM信号的占空比，可以控制开关管的导通和截止时间，从而控制输出电压和电流。

4.反馈控制：TL494可以接收反馈信号，用于与参考电压进行比较，从而调整PWM信号的占空比，以达到稳定的输出电压或电流。

可以通过外部电阻和电容来实现滤波和抑制噪音。

5.过流保护：TL494内部集成了过流保护电路，当输出电流超过设定值时，会通过反馈信号将PWM占空比调整到最小，以保护电路和元器件的安全。

6.正负输出：通过调整外部电阻和电容，可以实现TL494的正负输出。

正输出通常用于直流电源和DC/AC逆变器，而负输出通常用于直流电源和DC/DC变换器。

7.频率调整：TL494的频率可以通过外部电阻和电容来调整。

较高的频率可以提供更快的响应速度和更小的滞后，但也会增加功率损耗。

较低的频率则相反。

因此，在设计中需要根据具体应用的需求来选择合适的频率。

总结起来，TL494应用原理主要包括参考电压、误差放大器、PWM控制、反馈控制、过流保护、正负输出和频率调整等方面。

它通过稳定的反馈控制实现准确的输出电压和电流，并具有高效率、高稳定性和可靠性的特点。

在电源开关、DC/AC逆变器、DC/DC变换器和汽车电子等领域得到广泛应用。

TL494的原理与应用1. TL494简介TL494是一款常用的PWM（脉宽调制）控制器芯片，广泛应用于开关模式电源、电池充电器、逆变器等领域。

它由Texas Instruments（德州仪器）公司设计并推出，具有灵活性、可调性和高性能的特点。

2. TL494原理TL494通过控制脉宽调制信号（PWM信号）的占空比来实现对开关电源的电压输出进行调节，实现稳定的电源输出。

它具有内建的误差放大器、比较器、反相输入三角波振荡器和PWM锁相环等功能模块。

TL494的基本工作原理如下：1.输入电压和参考电压经过误差放大器进行比较，产生PWM控制信号。

2.PWM控制信号与三角波振荡器输出的三角波进行比较。

3.达到阈值时，TL494输出高电平；否则，输出低电平。

4.通过调节PWM的占空比，可以控制输出电压的高低。

3. TL494应用3.1 开关模式电源TL494在开关模式电源中广泛应用，能够实现高效率的电能转换。

通过控制开关管的开启和关闭时间，可以实现快速切换，减小能量损耗，提高电源的效率。

TL494还可以实现多种保护功能，如过压保护、过载保护和短路保护等。

这些保护功能能够有效地保护电源和负载，提高系统的可靠性。

3.2 电池充电器TL494可以用于设计高性能的电池充电器。

通过控制PWM信号的占空比，可以调节电池的充电电流和充电时间，使电池充电过程更加稳定和高效。

此外，TL494还具有过充电和过放电保护功能，能够保护电池的安全使用。

它可以监测电池电压，并在超过设定值时自动停止充电，以防止电池过充电而产生危险。

3.3 逆变器TL494也可以用于设计逆变器电路。

逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能电站、风能发电系统等领域。

TL494可以通过调节PWM信号的占空比和频率，实现对逆变器输出交流电压的调节和控制。

它还可以实现脉宽调制的斩波控制，提高逆变器转换效率和输出电压的质量。

4. 结论TL494是一款功能强大且应用广泛的PWM控制器芯片。

tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。

它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。

本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。

一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。

1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。

输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。

2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。

控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。

3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。

在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。

二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。

控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。

2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。

输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。

三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。

它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。

2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。

TL494工作原理与应用技巧TL494是一种非常常用的PWM控制芯片，广泛应用于开关电源、逆变器、电机驱动等领域。

它采用了BJT双三极管结构，内部集成了错误电压放大器、错误放大器、误差放大器、PWM比较器、锁相环等功能模块，以实现高精度的PWM控制。

1.输入电压比较：TL494根据输入电压和参考电压之间的差异来判断要调整输出电压。

2.错误放大和对比：TL494使用内部的错误放大器和PWM比较器，将输入电压的误差放大并与三角波进行比较，在每个周期中生成PWM信号。

3.输出调整：通过比较器的输出，可以调整输出电压的占空比，从而控制输出电压的稳定性和转换效率。

4.供电加锁：TL494还集成了一个与内部时钟相位锁相的锁相环，使得它的工作频率可以稳定在理想频率附近。

1.错误电压放大电路设计：为了提高系统的稳定性和精度，可以在TL494的输入引脚接入一个放大器，将输出误差放大，从而使得TL494对输入电压的变化更为敏感。

2.保护电路设计：由于TL494一般被应用于高功率电路中，所以必须考虑到电路的保护。

可以通过增加过流保护、过温保护、过压保护等电路来保护TL494和其它电路免受损坏。

3.输出滤波电路设计：TL494输出的PWM信号是方波，需要经过滤波才能得到稳定的电压输出，因此需要设计合适的滤波电路来滤除高频噪音，并保持输出电压的稳定性。

4.模拟输入设计：除了PWM输出之外，TL494还可以通过DAC接口实现模拟输出。

如果需要控制模拟输出电压，可以将一个DAC芯片与TL494连接，通过编程控制DAC输出，从而实现模拟电压的调整。

5.多级电源设计：在一些应用中，可能需要多个电源来供电不同的部件，可以通过设置TL494的多个反馈输入和输出，来实现多级转换电源。

总结：TL494是一种功能强大的PWM控制芯片，其工作原理简单且稳定，应用范围广泛。

在使用TL494时，可以根据具体应用需求进行设计优化，将其作为整个电源系统的控制核心。

开关电源芯片TL494应用的介绍才开始准备电赛，电赛准备做电源类的题目。

今天试了一下开关电源芯片TL494。

介绍如下TL494具有5V的REF参考电压输出，可以为自身提供参考电压输出。

拥有死区时间控制，单个三极管输出驱动电流为200MA，工作电压为7-40V，工作频率为1-300KHz。

可以自己对TL494设定参考电压，其值为-0.3V到VCC-2V。

是用来做步进电源的好方案，但是如果是单端式的电路（例如BUCK/BOOST电路）占空比最高只有50%。

振荡频率的电容取值范围为0.47nF到10uF，电阻取值范围为1.8K到500K。

振荡器频率计算公式：芯片正常工作时14号引脚输出5V的基准电压，在5号引脚可以测得频率为振荡器频率的锯齿波幅值为3V。

死区时间控制：控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

最重要的来了，照芯片手册上接的不过只用了一个NPN型三极管（用习惯了），然后。

然后输出电容就炸了。

吓尿我了。

需特别注意的是TL494控制的是PNP型三极管（这一点和平常用的开关芯片不一样）。

本来对于PNP三级管来说是要关断的结果对于NPN 三级管来说就是开通了，然后就一直导通。

三极管就一直导通，电容能不炸？所以，要用PNP三级管，要用PNP三级管，要用PNP三级管，因为重要所以说三遍。

其实也可以参照芯片手册上的典型应用电路用PNP和NPN三极管接成达林顿管。

引脚名称描述1 1IN+ 误差放大器1同相输入端（做输出电压反馈引脚）2 1IN- 误差放大器1反相输入端3 FEEDBACK PWM补偿输入脚4DTC 死区控制脚只控制外部一个开关器件时接地 5CT 振荡器电容脚 6RT 振荡器电阻脚 7GND 接地 8C1 三极管1集电极 9 E1 三极管1发射极10 E2 三极管2发射极11 C2 三极管2集电极12 VCC电压脚 13 OUTPUT CTRL 选择单端/并行输出或推拉操作 并联输出时拉低14 REF5V 参考电压输出端 15 2IN-误差放大器2反相输入端 16 2IN+ 误差放大器2同相输入端（做输出电流检测引脚）。

TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。

2．两个误差放⼤器。

⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。

3．带5VDC基准电源。

4．死区时间可以调节。

5．输出级电流500mA。

6．输出控制可以⽤于推挽、半桥或单端控制。

7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。

这两个元件接在对应端与地之间。

取值范围：RT：5-100k，CT：0.001-0.1uF。

形成的信号为锯齿波。

最⼤频率可以达到500kHz。

2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。

当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。

该电平同时经过反相，使输出晶体管基极为低，锁死输出。

4脚电位越⾼，死区时间越宽，占空⽐越⼩。

由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。

3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。

当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。

但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。

常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。

作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。

0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。

如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。

tl494开关电源工作原理【最新版】目录1.TL494 开关电源的工作原理概述2.TL494 开关电源的主要组成部分3.TL494 开关电源的工作过程4.TL494 开关电源的优点与应用领域正文一、TL494 开关电源的工作原理概述TL494 开关电源是一种高效、低噪音的开关型电源，其工作原理主要基于现代电力电子技术。

TL494 开关电源具有完善的保护功能，能够实现恒流、恒压输出，广泛应用于工业控制、通信设备、计算机及外围设备等领域。

二、TL494 开关电源的主要组成部分TL494 开关电源主要由四个部分组成，分别是：输入滤波器、开关振荡器、输出整流器及滤波器、保护电路。

1.输入滤波器：用于滤除输入电源中的高频干扰信号，保证开关电源稳定工作。

2.开关振荡器：是开关电源的核心部分，主要负责调整开关管的占空比，实现恒定输出电压。

3.输出整流器及滤波器：将开关电源产生的脉冲电压转换为恒定直流电压，并滤除其中的高频成分。

4.保护电路：具有过压、过流、短路等保护功能，确保开关电源安全可靠运行。

三、TL494 开关电源的工作过程TL494 开关电源的工作过程可以分为以下几个步骤：1.输入电压经过输入滤波器，滤除其中的高频干扰信号，得到干净的输入电压。

2.开关振荡器根据输入电压的大小，调整开关管的占空比，从而产生恒定频率的脉冲电压。

3.脉冲电压经过输出整流器及滤波器，得到恒定直流电压，并滤除其中的高频成分。

4.输出电压通过保护电路，实现对开关电源的安全保护。

四、TL494 开关电源的优点与应用领域TL494 开关电源具有以下优点：1.高效：开关电源的转换效率高达 80%-90%，大大提高了电能利用率。

2.低噪音：由于采用了先进的电力电子技术，开关电源的运行噪音较低。

3.恒定输出：能够实现恒定输出电压，保证负载设备稳定运行。

TL494功能简介
TL494是一种电压驱动型脉宽调制集成电路，具有两路脉宽调制信号输出，同时控制推挽式电路异步开/关动作。

开关频率约30KHz，由#5外接电容和#6外接电阻决定，时间常数为t=1/RC。

当TL494工作在双路推挽方式时，#8、#11两输出脚的最大脉宽相位小于或等于180°。

其内部的误差比较放大器将检测到的驱动脉冲宽度自动修正，所以有较好的自控调制能力。

TL494的内部包含两个相同的误差放大器，它们的输出经二极管隔离后送至比较器的同相端，与反相端的锯齿电压相比较，并决定输出电压的脉宽，调宽过程可由#3上的电压来控制，也可分别经误差放大器进行控制。

两个放大器独立使用，用于反馈电压和过流保护。

#3外接RC网络，以提高整个电路的稳定性。

脚功能简介：
#1、误差比较放大器同相输入。

#2、误差比较放大器反相输入。

#3、放大信号输出。

#4、死区时间控制。

输入0—4V直流电压，控制输出脉冲的占空比（0—
0.4）。

在此基础上，占空比还受反馈信号控制。

该脚还常用作软启动
控制端。

#5、振荡定时电容。

#6、振荡定时电阻。

#7、地。

#8、#11、输出驱动器C极。

#9、#10、输出驱动器E极。

#12、电源。

电压范围7—40V。

#13、驱动方式控制。

高电平为双路输出，低电平为双路同相输出。

#14、5V基准电压输出。

#15、控制器反向输入。

#16、控制器同相输入。

TL494中文资料及应用电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

TL494中文资料1. 简介TL494 是一款集成电路芯片，主要用于开关电源和斩波控制电路。

它采用了 BCD 工艺及扩散抑制技术，可以实现高频斩波控制，提供了多种保护功能和优化的控制特性。

在开关模式电源和直流电源转换器中，TL494可以通过控制开关频率、占空比和参考电压等参数，实现高效率、稳定的电源转换。

本文将介绍 TL494 的基本特性、内部结构和典型应用等内容。

2. 基本特性•工作电压范围：4.5V 至 40V•内部参考电压：5V•输入偏置电流：5mA•最大输出电源电流：200mA•工作温度范围：0°C 至 70°C•内部斜坡调节电路，可实现软启动功能•超宽工作频率范围：100Hz 至 500kHz3. 内部结构TL494 主要由以下功能模块组成：3.1 错误放大器TL494 中包含两个错误放大器，用于比较反馈信号和参考电压，产生 PWM 控制信号，控制开关管的导通时间。

3.2 锁相环 (PLL)TL494 的 PLL 模块用于产生稳定的内部斩波频率。

它通过比较参考电压和反馈信号，生成一个稳定的频率信号，用于控制开关管的导通时间。

3.3 误差放大器误差放大器用于控制 PWM 信号的占空比。

根据反馈信号和参考电压的比较结果，误差放大器会调整PWM 信号的占空比，保持输出电压稳定。

3.4 输出驱动器输出驱动器用于驱动开关管的导通和关断。

它可以根据PWM 信号的控制，实现对开关管的精确控制。

3.5 过流保护电路过流保护电路可以对输出电流进行监测，并在电流超过设定值时，采取相应的保护措施，以保护开关管和负载。

4. 典型应用TL494 的主要应用领域是开关电源和直流电源转换器。

它具有以下优点：•可实现高效率的能量转换，适用于各种功率需求的电源设计•内部集成了多种保护功能，如过流保护、过温保护等，可以有效提高系统的可靠性•具备较高的频率工作范围，可以适应多种应用场景•内部结构复杂，但只需少量外围器件即可实现•提供了丰富的控制接口，便于系统集成和控制最常见的应用包括开关电源、电池充电器和逆变器等。

TL494 脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494 引脚图帆丄＜IAW4T I曲YV. Y •(A wee*vm. yv - WNoninvInputInvInput Compen/PWNComp Input DeadtimeControlC TR TGroundC1；Top Viwl工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

PIN CONNECTIONSNoninvInputInvlnpu fv refOutputControlV CCC2E2ElQ1TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0 —3.3V 之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

TL494是一种常见的电源管理IC，其标准应用参数包括电压范围、电流范围、振荡频率等。

在电压方面，TL494的输入电压范围通常为7～40V，输出电压范围则根据具体应用而定。

同时，TL494还具有过压保护和欠压保护功能，以确保电源系统的稳定性和安全性。

在电流方面，TL494的输出电流能力取决于具体的型号和应用场景。

一般来说，TL494可以提供多个输出通道，每个通道的输出电流能力在数安培到数十安培不等。

在振荡频率方面，TL494的振荡频率可以通过外部电阻和电容进行调节。

通常情况下，振荡频率的范围在数百赫兹到数兆赫兹之间，具体取决于应用需求和电路设计。

需要注意的是，TL494的标准应用参数可能会因具体型号和应用场景而有所不同。

因此，在使用TL494时，需要根据具体的应用需求和电路设计来选择合适的型号和参数。

同时，还需要注意电源系统的稳定性和安全性，以确保系统的正常运行和可靠性。

TL494工作原理与应用
一、TL494的工作原理：
TL494是一款双路独立输出的PWM控制芯片，其主要工作原理是通过
对输入信号进行比较，控制输出信号的占空比，从而实现对输出电压的调节。

该芯片主要由误差放大器、两个比较器、死区时间发生器、RS触发器、PWM控制逻辑电路、输出驱动器等组成。

具体来说，TL494的工作原理如下：
1.误差放大器根据反馈信号和参考电压进行比较，产生控制信号。

误
差放大器的输出与比较器1进行比较，用于控制占空比。

2.比较器1将误差放大器的输出与三角波信号进行比较，产生PWM控
制信号。

如果误差放大器的输出大于三角波信号，PWM控制信号为高电平；如果误差放大器的输出小于三角波信号，PWM控制信号为低电平。

3.比较器2用于产生死区时间信号，防止输出信号重叠。

4.死区时间发生器通过控制RS触发器的重置和置位来产生死区时间
信号。

5.PWM控制逻辑电路根据PWM控制信号和死区时间信号，计算出对应
的占空比。

6.输出驱动器将PWM控制逻辑电路的输出信号转换为高电平和低电平，从而控制输出信号的占空比。

二、TL494的应用：
1.开关电源：
2.逆变器：
3.变频器：
4.充电器：
总之，TL494是一款非常常见的PWM控制芯片，其工作原理简单可靠，在各种电子设备中广泛应用。

通过调节TL494的控制信号，可以实现对输
出电压、频率和占空比的精确调节，为各种电子设备的正常工作提供了稳
定可靠的支持。

TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

tl494 充电限流电路TL494充电限流电路是一种常见的电路设计，用于控制充电电流的大小，以保护电池或电子设备的安全性。

本文将介绍TL494充电限流电路的原理、工作方式以及其应用范围。

我们来了解一下TL494芯片的基本特点。

TL494是一款集成电路芯片，具有宽电源电压范围、高精度的内部参考电压、宽工作温度范围等特点。

它是一种PWM控制器，可以实现高效的开关电源控制。

在充电电路中，为了保证充电电流的稳定性和安全性，我们可以使用TL494芯片来控制充电电流的大小。

具体实现的方法是通过调节TL494芯片的占空比来控制开关管的导通时间，从而控制充电电流的大小。

充电限流电路的基本原理是使用电流传感器来检测电池或电子设备的充电电流，并将检测到的电流信号反馈给TL494芯片。

TL494芯片根据电流信号的大小，调节PWM信号的占空比，从而控制开关管的导通时间，进而控制充电电流的大小。

具体的工作方式如下：当充电电流低于设定值时，电流传感器会将检测到的电流信号反馈给TL494芯片。

TL494芯片会根据电流信号的大小，调节PWM信号的占空比。

如果充电电流小于设定值，TL494芯片会增加PWM信号的占空比，使开关管的导通时间增加，从而增大充电电流。

相反，如果充电电流大于设定值，TL494芯片会减小PWM信号的占空比，使开关管的导通时间减小，从而减小充电电流。

通过这样的反馈控制，可以实现对充电电流的精确控制。

TL494充电限流电路的应用范围非常广泛。

它可以用于各种类型的充电器、电池管理系统以及其他需要对充电电流进行精确控制的电子设备中。

例如，手机充电器、电动汽车充电桩、太阳能充电系统等都可以采用TL494充电限流电路来实现对充电电流的控制。

总结一下，TL494充电限流电路是一种常见的电路设计，通过使用TL494芯片来控制充电电流的大小，以保护电池或电子设备的安全性。

它的工作原理是通过电流传感器检测电流信号，并反馈给TL494芯片，通过调节PWM信号的占空比来控制充电电流的大小。

TL494简介及应⽤TL494简介及应⽤TL494是美国德州仪器公司⽣产的⼀种电压驱动型脉宽调制控制集成电路，主要应⽤在各种开关电源中。

本⽂介绍它与相应的输⼊、输出电路等⼀起构成⼀个单回路控制器。

1、TL494管脚配置及其功能图1 TL494管脚图图1 TL494管脚图TL494的内部电路由基准电压产⽣电路、振荡电路、间歇期调整电路、两个误差放⼤器、脉宽调制⽐较器以及输出电路等组成。

图1是它的管脚图，其中1、2脚是误差放⼤器I的同相和反相输⼊端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截⽌时间从2%线怀变化到100%；5、6脚分别⽤于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出⽅式，接14脚时为推挽输出⽅式；14脚为5V基准电压输出端，最⼤输出电流10mA；15、16脚是误差放⼤器II的反相和同相输⼊端。

2、回路控制器⼯作原理回路控制器的⽅框图如图2所⽰。

被控制量（如压⼒、流量、温度等）通过传感器交换为0～5V 的电信号，作为闭环回路的反馈信号，通过有源简单⼆阶低通滤波电路进⾏平滑、去除杂波⼲扰后送给TL494的误差放⼤器I的IN+同相输⼊端。

设定输⼊信号是由TL494的5V基准电压源经⼀精密多圈电位器分压，由电位器动端通过有源简单⼆阶低通滤波电路接⼊TL494的误差放⼤器I 的IN-反相输⼊端。

反馈信号和设定信号通过TL494的误差放⼤器I进⾏⽐较放⼤，进⽽控制脉冲宽度，这个脉冲空度变化的输出⼜经过整流滤波电路及由集成运算放⼤器构成的隔离放⼤电路进⾏平滑和放⼤处理，输出⼀个与脉冲宽度成正⽐的、变化范围为0～10V的直流电压。

这个电压就是所需要的输出控制电压，⽤它去控制执⾏电路，及时调整被控制量，使被控制量始终与设定值保持⼀致，形成闭环单回路控制。
