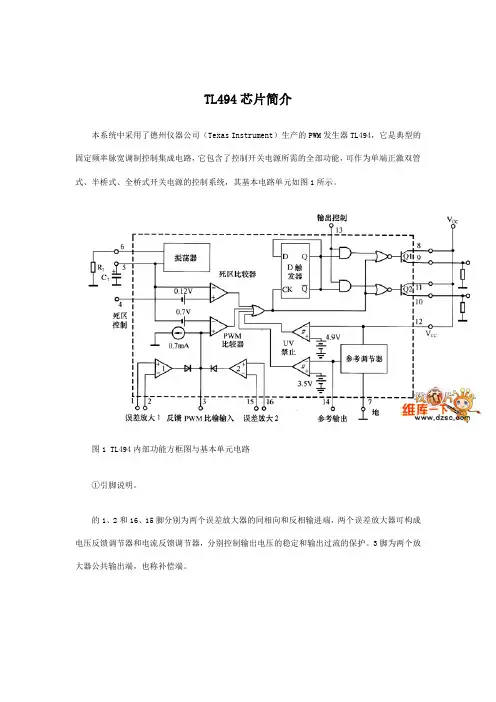

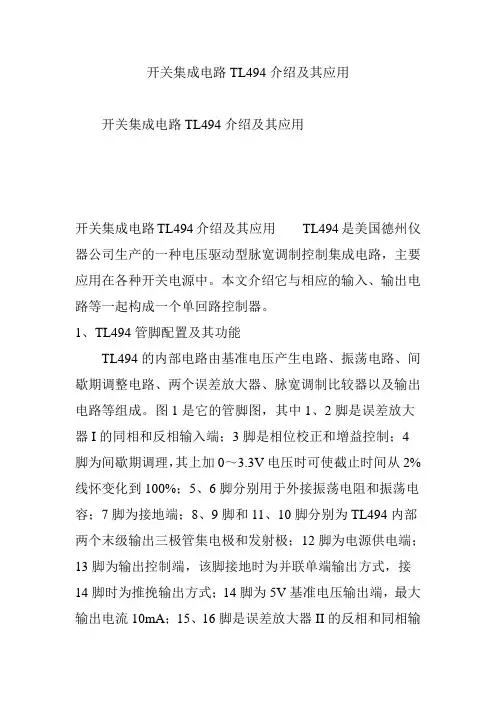

TL494芯片简介本系统中采用了德州仪器公司（Texas Instrument）生产的PWM发生器TL494，它是典型的固定频率脉宽调制控制集成电路，它包含了控制开关电源所需的全部功能，可作为单端正激双管式、半桥式、全桥式开关电源的控制系统，其基本电路单元如图1所示。

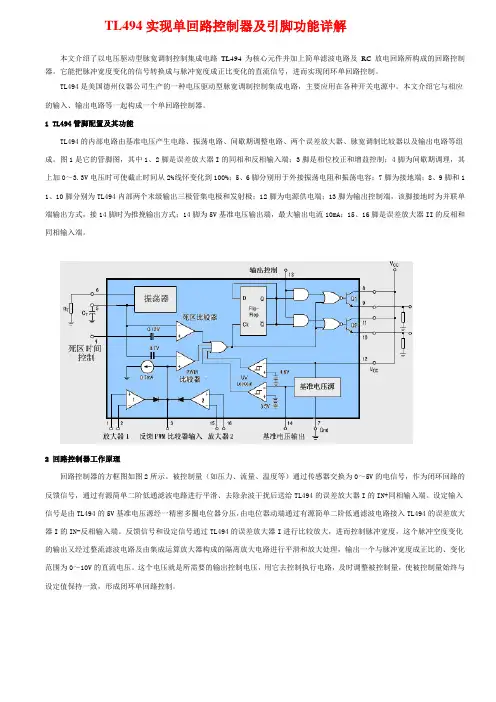

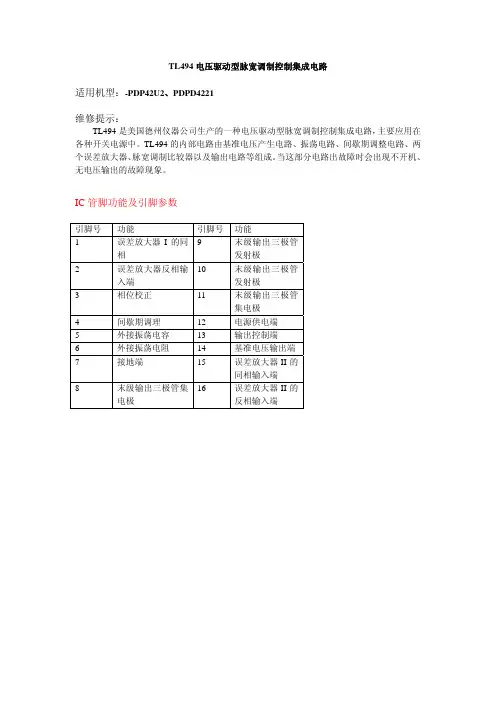

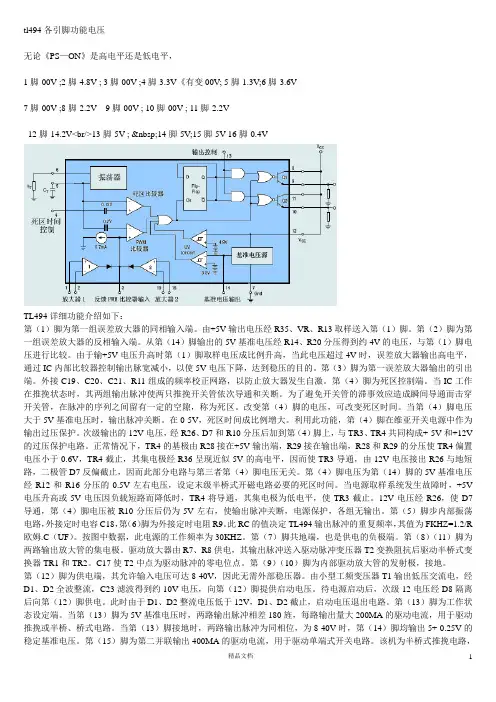

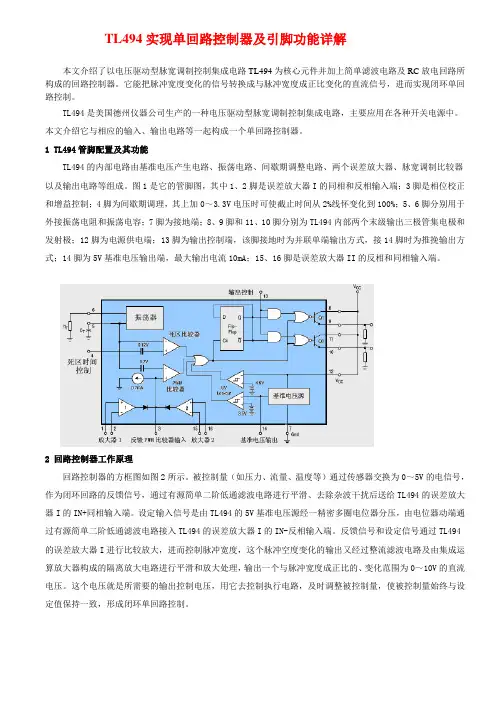

图1 TL494内部功能方框图与基本单元电路①引脚说明。
的1、2和16、15脚分别为两个误差放大器的同相向和反相输进端，两个误差放大器可构成电压反馈调节器和电流反馈调节器，分别控制输出电压的稳定和输出过流的保护。
3脚为两个放大器公共输出端，也称补偿端。
的8、11、12为电源端，7脚为地，14脚为参考电平，正常工作时，输出标准的＋5V电压。
13脚为输出方式控制端，当该脚为高电平时，形成双路输出方式，若为低电平时，则为同步工作方式。
②工作方式。
输出脉冲的宽度调制，是通过电容器C上的正极性锯齿波电压与其他两个控制信号电压进行比较来实现的。
激励输出管Q1和Q2的或非门工作状态，是只有在双稳态触发器的时钟输进为低电平时才选通，这种情形只有在锯齿被电压大于控制信号时出现。
因此，控制信号幅度的增大，将相应地使输出脉冲的宽度线性减小。
控制信号由IC外部输进，一路选到死区时间比较器控制端，一路送到两误差放大器输进端，又称PWM比较器输进端。
死区时间控制比较用具有120mV有效输进补偿电压，它限制最小输出死区时间近似即是锯齿波周期时间的4％。
在输出控制接地时，将使最大占空系数为己知输出的96％；而在输出接参考电平时，占空比则是给定输出的48％。
当把死区时间控制输进端设置在一个固定的电压值时（范围在0～3.3V之间），就能在输出脉冲上产生附加的死区时间。
脉宽调制比较器为误差放大器调节输出脉冲宽度提供了一条途径：例如当反馈电压从0.5V变到3.5V时，则输出脉宽从被死区时间控制输进端确定的最大导通时间里下降到0。
若TL494片内的两个误差放大器的反相输进端（2脚或15脚）的参考电位一定，当它们的同相输进端电平升高时，则可使片内的两个驱动三极管输出的脉宽调制控制脉冲的宽度变窄；反之，可使脉冲宽度变宽。
