tl494电源工作原理
tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。
它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。
本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。
一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。
1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。
输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。
2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。
控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。
3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。
在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。
二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。
控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。
2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。
输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。
三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。
它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。
2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。
TL494中文资料及应用电路
的 13 脚将立即从+5V 下跳到零电平，关机时 PG 输出信号比 ATX 开关电源＋5V 输出电压提前几百毫秒消失， 通知主机触发系统在电源断电前自动关闭，防止突然掉电时硬盘的磁头来不及归位而划伤硬盘。 5、主电源电路及多路直流稳压输出电路 如图 8 所示，微机受控启动后，PS 信号由主板启动控制电路的电子开关接地，允许 IC2 的⑧、11 脚输出脉 宽调制信号，去控制与推动三极管 Q3、Q4 的 c 极相连接的 T2 推动变压器次级绕组产生的激励振荡脉冲。 T2 的初级绕组由它激振荡产生的感应电动势作用于 T1 主电源开关变压器的初级绕组，从 T1 次级①②绕组 产生的感应电动势经 D20、D28 整流、L2（功率因素校正变压器，也称低电压扼流线圈。以它为主来构成功 率因素校正电路，简称 PFC 电路，起自动调节负载功率大小的作用。当负载要求功率很大时，则 PFC 电路 就经过 L2 来校正功率大小，为负载输送较大的功率；当负载处于节能状态时，要求的功率很小，PFC 电路 通过 L2 校正后为负载送出较小的功率，从而达到节能的作用。）第④绕组以及 C23 滤波后输出—12V 电压； 从 T1 次级③④⑤绕组产生的感应电动势经 D24、D27 整流、L2 第①绕组及 C24 滤波后输出—5V 电压；从 T1 次级③④⑤绕组产生的感应电动势经 D21、L2 第②③绕组以及 C25、C26、C27 滤波后输出+5V 电压；从 T1 次级③⑤绕组产生的感应电动势经 L6、L7、D23、L1 以及 C28 滤波后输出+3.3V 电压；从 T1 次级⑥⑦绕 组产生的感应电动势经 D22、L2 第⑤绕组以及 C29 滤波后输出+12V 电压。其中，每两个绕组之间的 R （5Ω/1/2W）、C(103)组成尖峰消除网络，以降低绕组之间的反峰电压，保证电路能够持续稳定地工作。 ATX 微机开关电源维修教程 3 6、自动稳压稳流控制电路 （1）+3.3V 自动稳压电路 IC5（精密稳压电路 TL431）、Q2、R25、R26、R27、R28、R18、R19、R20、D30、D31、D23（场效应管）、 R08、C28、C34 等组成+3.3V 自动稳压电路。如图 9 所示。 当输出电压(+3.3V)升高时，由 R25、R26、R27 取得升高的采样电压送到 IC5 的 G 端，使 UG 电位上升，UK 电位下降，从而使 Q2 导通，升高的+3.3V 电压通过 Q2 的 ec 极，R18、D30、D31 送至 D23 的 S 极和 G 极， 使 D23 提前导通，控制 D23 的 D 极输出电压下降，经 L1 使输出电压稳定在标准值（+3.3V）左右，反之， 稳压控制过程相反。 （2）+5V、+12V 自动稳压电路 IC2 的①、②脚电压取样比较器正、负输入端，取样电阻 R15、R16、R33、R35、R68、R69、R47、R32 构成 +5V、+12V 自动稳压电路。如图 10 所示。 当输出电压升高时(+5V 或+12V)，由 R33、R35、R69 并联后的总电阻取得采样电压，送到 IC2 的①脚和② 脚，与 IC2 内部的基准电压相比较，输出误差电压与 IC2 内部锯齿波产生电路的振荡脉冲在 PWM（比较器） 中进行比较放大，使⑧、11 脚输出脉冲宽度降低，输出电压回落至标准值的范围内。 反之稳压控制过程相反，从而使开关电源输出电压保持稳定。 （3）+3.3V、+5V、+12V 自动稳压电路 IC4（精密稳压电路 TL431）、IC3、Q1、R01、R02、R03、R04、R05、R005、D7、C09、C41 等组成+3.3V、 +5V、+12V 自动稳压电路。如图 11 所示。 当输出电压升高时，T3 次级绕组产生的感应电动势经 D50、C04 整流滤波后一路经 R01 限流送至 IC3 的① 脚，另一路经 R02、R03 获得增大的取样电压送至 IC4 的 G 端，使 UG 电位上升，UK 电位下降，从而使 IC4 内发光二极管流过的电流增加，使光敏三极管导通，从而使 Q1 导通，同时经负反馈支路 R005、C41 使开关 三极管 Q03 的 e 极电位上升，使得 Q03 的 b 极分流增加，导致 Q03 的脉冲宽度变窄，导通时间缩短，最终 使输出电压下降，稳定在规定范围之内。 反之，当输出电压下降时，则稳压控制过程相反。 （4）自动稳流电路 IC2 的 15、16 脚电流取样比较器正、负输入端，取样电阻 R51、R56、R57 构成负载自动稳流电路。如图 12 所示。 负端输入端 15 脚接稳压+5V，正端输入端 16 脚， 该脚外接的 R51、R56、R57 与地之间形成回路，当负载
TL494工作原理图解
TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。
2．两个误差放⼤器。
⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。
3．带5VDC基准电源。
4．死区时间可以调节。
5．输出级电流500mA。
6．输出控制可以⽤于推挽、半桥或单端控制。
7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。
这两个元件接在对应端与地之间。
取值范围：RT：5-100k，CT：0.001-0.1uF。
形成的信号为锯齿波。
最⼤频率可以达到500kHz。
2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。
当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。
该电平同时经过反相，使输出晶体管基极为低，锁死输出。
4脚电位越⾼，死区时间越宽，占空⽐越⼩。
由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。
3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。
当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。
但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。
常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。
作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。
0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。
如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。
开关集成电路TL494内部原理图
开关集成电路TL494内部原理图:TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中。
本文介绍它与相应的输入、输出电路等一起构成一个单回路控制器。
1、TL494管脚配置及其功能TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。
图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线怀变化到100%；5、6脚分别用于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器II的反相和同相输入端。
2、回路控制器工作原理回路控制器的方框图如图2所示。
被控制量（如压力、流量、温度等）通过传感器交换为0～5V的电信号，作为闭环回路的反馈信号，通过有源简单二阶低通滤波电路进行平滑、去除杂波干扰后送给TL494的误差放大器I的IN+同相输入端。
设定输入信号是由TL494的5V基准电压源经一精密多圈电位器分压，由电位器动端通过有源简单二阶低通滤波电路接入TL494的误差放大器I的IN-反相输入端。
反馈信号和设定信号通过TL494的误差放大器I进行比较放大，进而控制脉冲宽度，这个脉冲空度变化的输出又经过整流滤波电路及由集成运算放大器构成的隔离放大电路进行平滑和放大处理，输出一个与脉冲宽度成正比的、变化范围为0～10V的直流电压。
这个电压就是所需要的输出控制电压，用它去控制执行电路，及时调整被控制量，使被控制量始终与设定值保持一致，形成闭环单回路控制。
用TL494实现的单回路控制器的电路原理图如图3所示。
TL494中文资料及应用电路MicrosoftWord文档

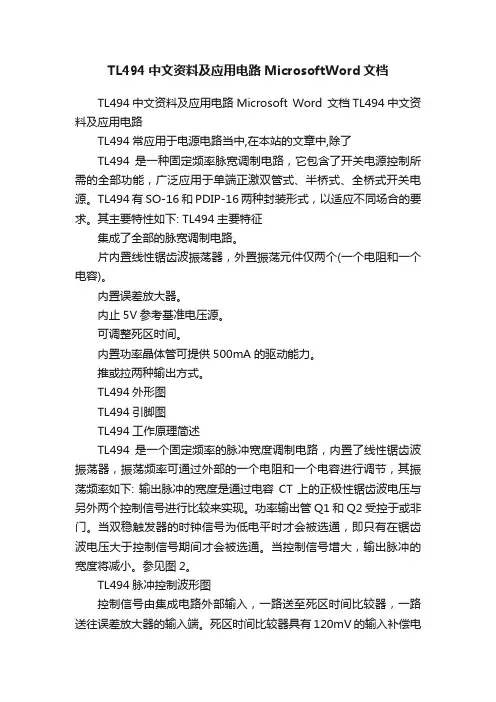

TL494中文资料及应用电路MicrosoftWord文档TL494中文资料及应用电路Microsoft Word 文档TL494中文资料及应用电路TL494常应用于电源电路当中,在本站的文章中,除了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下: TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个(一个电阻和一个电容)。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下: 输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压(范围在0—3.3V之间)即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围，这可能从电源的输出电压和电流察觉得到。
tl494详解(特性、封装、内部电路方框图)

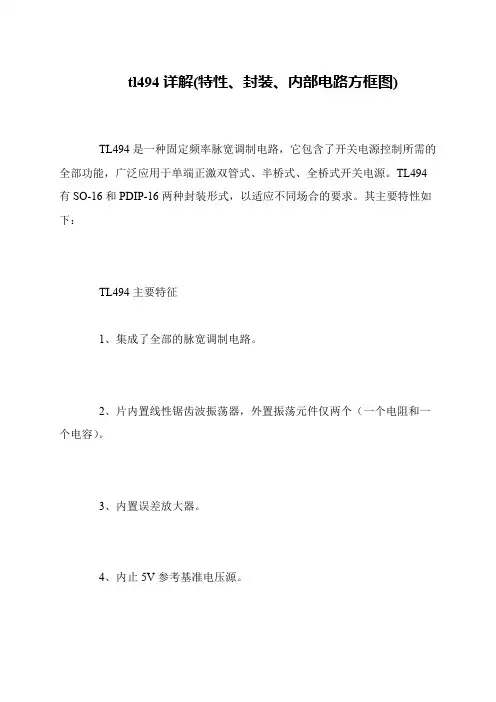

tl494 详解(特性、封装、内部电路方框图)
TL494 是一种固定频率脉宽调制电路，它包含了开关电源控制所需的 全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494 有 SO-16 和 PDIP-16 两种封装形式，以适应不同场合的要求。其主要特性如 下： TL494 主要特征 1、集成了全部的脉宽调制电路。 2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一 个电容）。 3、内置误差放大器。 4、内止 5V 参考基准电压源。
5、可调整死区时间。 6、内置功率晶体管可提供 500mA 的驱动能力。 7、推或拉两种输出方式。 TL494 外形图 TL494 引脚图 TL494 工作原理简述 TL494 是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡 器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如 下：
分比时间中下降到零。两个误差放大器具有从-0.3V 到（Vcc-2.0）的共模输 入范围，这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常 处于高电平，它与脉冲宽度调制器的反相输入端进行或运算，正是这种电路 结构，放大器只需最小的输出即可支配控制回路。 当比较器 CT 放电，一个正脉冲出现在死区比较器的输出端，受脉冲 约束的双稳触发器进行计时，同时停止输出管 Q1 和 Q2 的工作。若输出控制 端连接到参考电压源，那幺调制脉冲交替输出至两个输出晶体管，输出频率 等于脉冲振荡器的一半。如果工作于单端状态，且最大占空比小于 50%时， 输Байду номын сангаас驱动信号分别从晶体管 Q1 或 Q2 取得。输出变压器一个反馈绕组及二极 管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将 Q1 和 Q2 并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。这 种状态下，输出的脉冲频率将等于振荡器的频率。 TL494 内置一个 5.0V 的基准电压源，使用外置偏置电路时，可提供 高达 10mA 的负载电流，在典型的 070℃温度范围 50mV 温漂条件下，该基 准电压源能提供±5%的精确度。 TL494 内部电路方框图
TL494 是一种固定频率脉宽调制电路，它包含了开关电源控制所需的 全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494 有 SO-16 和 PDIP-16 两种封装形式，以适应不同场合的要求。其主要特性如 下： TL494 主要特征 1、集成了全部的脉宽调制电路。 2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一 个电容）。 3、内置误差放大器。 4、内止 5V 参考基准电压源。
5、可调整死区时间。 6、内置功率晶体管可提供 500mA 的驱动能力。 7、推或拉两种输出方式。 TL494 外形图 TL494 引脚图 TL494 工作原理简述 TL494 是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡 器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如 下：
分比时间中下降到零。两个误差放大器具有从-0.3V 到（Vcc-2.0）的共模输 入范围，这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常 处于高电平，它与脉冲宽度调制器的反相输入端进行或运算，正是这种电路 结构，放大器只需最小的输出即可支配控制回路。 当比较器 CT 放电，一个正脉冲出现在死区比较器的输出端，受脉冲 约束的双稳触发器进行计时，同时停止输出管 Q1 和 Q2 的工作。若输出控制 端连接到参考电压源，那幺调制脉冲交替输出至两个输出晶体管，输出频率 等于脉冲振荡器的一半。如果工作于单端状态，且最大占空比小于 50%时， 输Байду номын сангаас驱动信号分别从晶体管 Q1 或 Q2 取得。输出变压器一个反馈绕组及二极 管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将 Q1 和 Q2 并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。这 种状态下，输出的脉冲频率将等于振荡器的频率。 TL494 内置一个 5.0V 的基准电压源，使用外置偏置电路时，可提供 高达 10mA 的负载电流，在典型的 070℃温度范围 50mV 温漂条件下，该基 准电压源能提供±5%的精确度。 TL494 内部电路方框图
24v开关电源模块改可调，TL494详细动手教材
24v开关电源模块改可调，TL494详细动手教材昨天文字说明了下如何改可调，今天有翻到两个电源模块，准备改了做可调电源用。
拍的不是很仔细，大家将就着看。
第一次发图文，又不懂的大家尽管提。
今天翻出来的两个电源模块，现场拆回来的旧的，很脏但没坏。
懒得画了，从网上找到的电路图。
以上电路基本和手里的模块电路相同，大家可以参考下，对比手上的模块。
可以看出这个电路比atx的简洁，没有需要大面积拆除的部分。
有我们需要的恒流恒压控制环路，不需要刻画pcb。
整体改造顺利的话半天就可搞定。
首先先肢解模块，我拆的比较彻底实际只要能取出电路就可以了。
因为是就模块，需要清洗和涂硅脂，所以就拆散了。
第一个模块是带风扇的，风扇已经废了。
开上盖。
俯视内部，灰尘遍布。
取出电路板后的躯壳。
取出的电路板，大家拆到这里就好了。
模块的特征已经很明显，两个功率管，两个高压电容，一个主变，还有一个驱动变压器，当然还有tl494。
电路板反面。
后面，注意保护绝缘垫。
接线端子，最左侧的电位器是微调输出的。
功率三极管，两个。
主变，肖特基，滤波电感，输出电容。
再拆另一个，先拆掉右边的那颗螺丝。
端子排旁边还有一颗。
向左一推，就能拿下来了。
这个相对干净些，同样的两个高压电容，两个功率管，一个控制变压器，tl494芯片。
拆下外壳外边剩余的螺丝。
即可取出电路板。
看到额外的散热片了没，比带风扇的那个强。
同样端子排旁边有个微调电位器。
右下角的就是tl494，除此之外没有别的芯片。
固定功率管的螺丝，拆。
背面还带绝缘膜，不错！去掉看看。
再近点看看，大面积的铺铜是功率输出部分。
拆除散热片。
功率管近照。
左边是高压电容，图中间是控制变压器，右边是tl494。
高压电容和电压转换开关，不出国的话直接把开关拆掉就好。
输入滤波部分。
tl494特写。
肖特基特写。
暂时用不到的外壳和螺丝，堆一起。
杂乱的工作台，必须收拾下了，没有地方下手了。
先去给电路板洗澡，回来再收拾战场。
洗完澡的电路板，干净多了。
TL494中文资料及应用电路Microsoft Word 文档

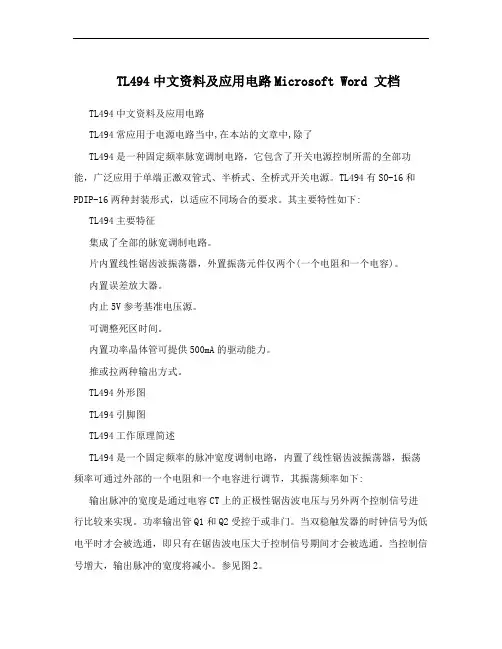

TL494中文资料及应用电路Microsoft Word 文档TL494中文资料及应用电路TL494常应用于电源电路当中,在本站的文章中,除了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下: TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个(一个电阻和一个电容)。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下: 输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压(范围在0—3.3V之间)即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围，这可能从电源的输出电压和电流察觉得到。

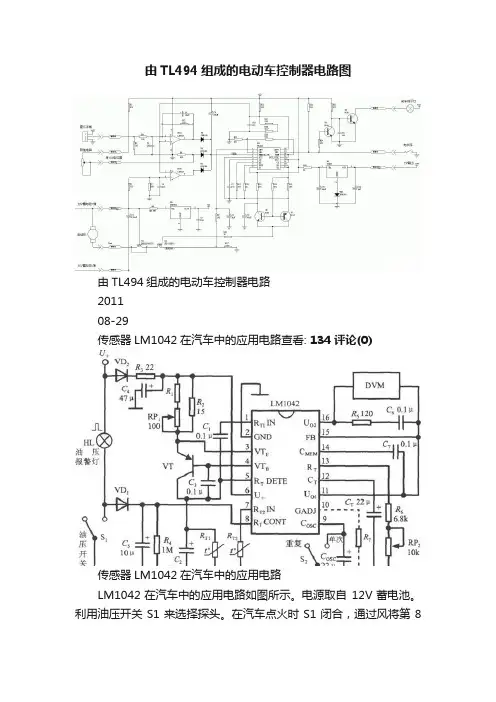

由TL494组成的电动车控制器电路图
由TL494组成的电动车控制器电路图由TL494组成的电动车控制器电路201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。
电源取自12V蓄电池。
利用油压开关S1来选择探头。
在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。
发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。
即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。
HL为油压报警灯。
VD2可防止电源的极性接反。
RP1用来调整探头的工作电流，使I=200mA。
RP2用以校准每次测量的持续时间。
闭合S2时，COSC被短路，选择单次测量模式。
断开S2时选择重复测量模式。
如需改变A4的电压增益，可沿图中的虚线接入电阻R7。
数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。
201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。
电源取自12V蓄电池。
利用油压开关S1来选择探头。
在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。
发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。
即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。
HL为油压报警灯。
VD2可防止电源的极性接反。
RP1用来调整探头的工作电流，使I=200mA。
RP2用以校准每次测量的持续时间。
闭合S2时，COSC被短路，选择单次测量模式。
断开S2时选择重复测量模式。
如需改变A4的电压增益，可沿图中的虚线接入电阻R7。
数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。
201108-29传感器LM1042在汽车中的应用电路查看: 124 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。
TL494中文资料及应用电路

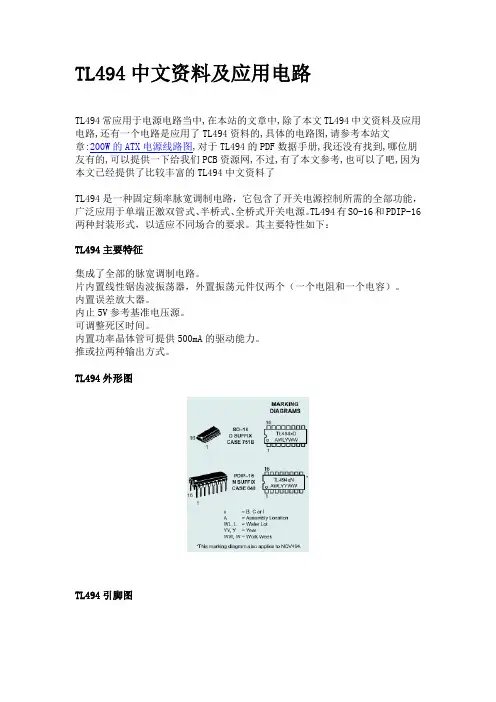

TL494中文资料及应用电路TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,对于TL494的PDF数据手册,我还没有找到,哪位朋友有的,可以提供一下给我们PCB资源网,不过,有了本文参考,也可以了吧,因为本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
TL494工作原理图解

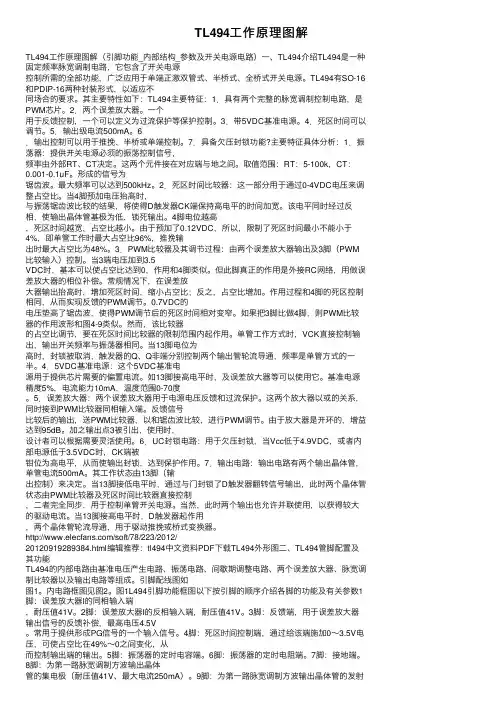

TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。
2．两个误差放⼤器。
⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。
3．带5VDC基准电源。
4．死区时间可以调节。
5．输出级电流500mA。
6．输出控制可以⽤于推挽、半桥或单端控制。
7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。
这两个元件接在对应端与地之间。
取值范围：RT：5-100k，CT：0.001-0.1uF。
形成的信号为锯齿波。
最⼤频率可以达到500kHz。
2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。
当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。
该电平同时经过反相，使输出晶体管基极为低，锁死输出。
4脚电位越⾼，死区时间越宽，占空⽐越⼩。
由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。
3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。
当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。
但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。
常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。
作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。
0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。
如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。

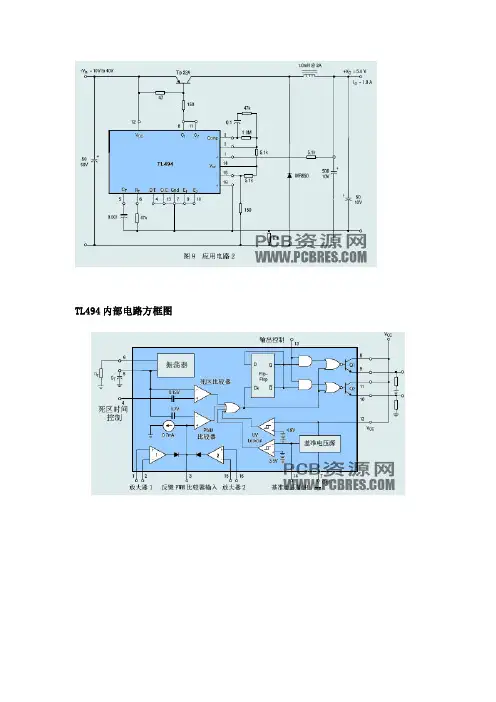

TL494 应用电路
