电路常用元器件认识

常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。

3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。

二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。

2. 有极性电容器：如电解电容器、钽电容器等。

3. 可变电容器：如空气可变电容器、真空可变电容器等。

三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。

常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。

2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。

3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。

四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。

2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。

3. 发光二极管：如普通LED、红外LED等。

五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。

常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。

2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。

3. 达林顿晶体管：具有高放大倍数的晶体管。

六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。

2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。

3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。

七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。

1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。

2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。

3. 压力传感器：用于测量气体或液体的压力。

八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。

常用元器件的识别与检测第一章：电阻1.1 电阻的概念与作用介绍电阻的定义、单位（欧姆）解释电阻在电路中的作用1.2 电阻的种类介绍固定电阻、可变电阻、精密电阻等讲解不同种类电阻的特点与应用1.3 电阻的标识讲解电阻的参数标识方法（阻值、精度、温度系数等）介绍电阻的颜色编码规则1.4 电阻的检测讲解电阻的检测方法（万用表选择合适的量程）演示如何正确检测电阻值第二章：电容2.1 电容的概念与作用介绍电容的定义、单位（法拉）解释电容在电路中的作用2.2 电容的种类介绍固定电容、电解电容、钽电容等讲解不同种类电容的特点与应用2.3 电容的标识讲解电容的参数标识方法（容值、精度、温度系数等）介绍电容的颜色编码规则2.4 电容的检测讲解电容的检测方法（万用表选择合适的量程）演示如何正确检测电容值第三章：电感3.1 电感的概念与作用介绍电感的定义、单位（亨利）解释电感在电路中的作用3.2 电感的种类介绍固定电感、可变电感、线圈等讲解不同种类电感的特点与应用3.3 电感的标识讲解电感的参数标识方法（感值、精度、温度系数等）介绍电感的单位换算规则3.4 电感的检测讲解电感的检测方法（万用表选择合适的量程）演示如何正确检测电感值第四章：二极管4.1 二极管的概念与作用介绍二极管的定义、结构解释二极管在电路中的作用4.2 二极管的种类介绍整流二极管、稳压二极管、发光二极管等讲解不同种类二极管的特点与应用4.3 二极管的标识讲解二极管的参数标识方法（正向电压、反向电压、正向电流等）介绍二极管的封装形式4.4 二极管的检测讲解二极管的检测方法（万用表选择合适的量程）演示如何正确检测二极管的正向与反向电阻值第五章：晶体管5.1 晶体管的概念与作用介绍晶体管的定义、结构解释晶体管在电路中的作用5.2 晶体管的种类介绍双极型晶体管、场效应晶体管等讲解不同种类晶体管的特点与应用5.3 晶体管的标识讲解晶体管的参数标识方法（电流放大倍数、功耗等）介绍晶体管的封装形式5.4 晶体管的检测讲解晶体管的检测方法（万用表选择合适的量程）演示如何正确检测晶体管的放大倍数与功耗等参数第六章：集成电路6.1 集成电路的概念与作用介绍集成电路的定义、分类（模拟集成电路、数字集成电路）解释集成电路在电路中的作用6.2 集成电路的种类讲解不同种类集成电路的特点与应用介绍常见的集成电路封装形式6.3 集成电路的标识讲解集成电路的参数标识方法（型号、功耗、工作电压等）介绍集成电路的封装尺寸和引脚排列6.4 集成电路的检测讲解集成电路的检测方法（万用表选择合适的量程）演示如何正确检测集成电路的好坏及工作电压等参数第七章：继电器7.1 继电器的概念与作用介绍继电器的定义、结构解释继电器在电路中的作用7.2 继电器的种类讲解不同种类继电器的特点与应用介绍继电器的控制信号和工作原理7.3 继电器的标识讲解继电器的参数标识方法（线圈电压、触点电流、触点电压等）介绍继电器的接线方式7.4 继电器的检测讲解继电器的检测方法（万用表选择合适的量程）演示如何正确检测继电器的线圈阻值和触点状态第八章：开关元件8.1 开关元件的概念与作用介绍开关元件的定义、分类（机械式开关、电子开关）解释开关元件在电路中的作用8.2 开关元件的种类讲解不同种类开关元件的特点与应用介绍开关元件的接线方式和接口类型8.3 开关元件的标识讲解开关元件的参数标识方法（额定电流、额定电压、寿命等）介绍开关元件的封装形式8.4 开关元件的检测讲解开关元件的检测方法（万用表选择合适的量程）演示如何正确检测开关元件的通断状态和接触电阻等参数第九章：保护元件9.1 保护元件的概念与作用介绍保护元件的定义、分类（过载保护、过压保护、过流保护）解释保护元件在电路中的作用9.2 保护元件的种类讲解不同种类保护元件的特点与应用介绍保护元件的工作原理和接口类型9.3 保护元件的标识讲解保护元件的参数标识方法（额定电流、额定电压、响应时间等）介绍保护元件的封装形式9.4 保护元件的检测讲解保护元件的检测方法（万用表选择合适的量程）演示如何正确检测保护元件的好坏及工作状态等参数第十章：传感器10.1 传感器的概念与作用介绍传感器的定义、分类（温度传感器、压力传感器、光敏传感器）解释传感器在电路中的作用10.2 传感器的种类讲解不同种类传感器的特点与应用介绍传感器的工作原理和接口类型10.3 传感器的标识讲解传感器的参数标识方法（灵敏度、精度、量程等）介绍传感器的封装形式10.4 传感器的检测讲解传感器的检测方法（万用表选择合适的量程）演示如何正确检测传感器的输出信号和性能参数第十一章：变压器11.1 变压器的概念与作用介绍变压器的定义、工作原理解释变压器在电路中的作用11.2 变压器的种类讲解不同种类变压器的特点与应用介绍变压器的构造和封装形式11.3 变压器的标识讲解变压器的参数标识方法（额定电压、额定功率、变比等）介绍变压器的铭牌信息解读11.4 变压器的检测讲解变压器的检测方法（万用表选择合适的量程）演示如何正确检测变压器的变比和损耗等参数第十二章：线性电源12.1 线性电源的概念与作用介绍线性电源的定义、工作原理解释线性电源在电路中的作用12.2 线性电源的种类讲解不同种类线性电源的特点与应用介绍线性电源的构造和封装形式12.3 线性电源的标识讲解线性电源的参数标识方法（输出电压、输出电流、功耗等）介绍线性电源的规格书解读12.4 线性电源的检测讲解线性电源的检测方法（万用表选择合适的量程）演示如何正确检测线性电源的输出电压和电流等参数第十三章：开关电源13.1 开关电源的概念与作用介绍开关电源的定义、工作原理解释开关电源在电路中的作用13.2 开关电源的种类讲解不同种类开关电源的特点与应用介绍开关电源的构造和封装形式13.3 开关电源的标识讲解开关电源的参数标识方法（输出电压、输出电流、转换效率等）介绍开关电源的规格书解读13.4 开关电源的检测讲解开关电源的检测方法（万用表选择合适的量程）演示如何正确检测开关电源的输出电压和电流等参数第十四章：振荡器14.1 振荡器的概念与作用介绍振荡器的定义、工作原理解释振荡器在电路中的作用14.2 振荡器的种类讲解不同种类振荡器的特点与应用介绍振荡器的构造和封装形式14.3 振荡器的标识讲解振荡器的参数标识方法（频率、稳定性、相位噪声等）介绍振荡器的规格书解读14.4 振荡器的检测讲解振荡器的检测方法（万用表选择合适的量程）演示如何正确检测振荡器的输出频率和稳定性等参数第十五章：电源管理芯片15.1 电源管理芯片的概念与作用介绍电源管理芯片的定义、工作原理解释电源管理芯片在电路中的作用15.2 电源管理芯片的种类讲解不同种类电源管理芯片的特点与应用介绍电源管理芯片的构造和封装形式15.3 电源管理芯片的标识讲解电源管理芯片的参数标识方法（输出电压、输出电流、转换效率等）介绍电源管理芯片的数据手册解读15.4 电源管理芯片的检测讲解电源管理芯片的检测方法（万用表选择合适的量程）演示如何正确检测电源管理芯片的输出电压和电流等参数重点和难点解析教案《常用元器件的识别与检测》涵盖了电阻、电容、电感、二极管、晶体管、集成电路、继电器、开关元件、保护元件、传感器、变压器、线性电源、开关电源、振荡器和电源管理芯片等十五种常用电子元器件的识别与检测。

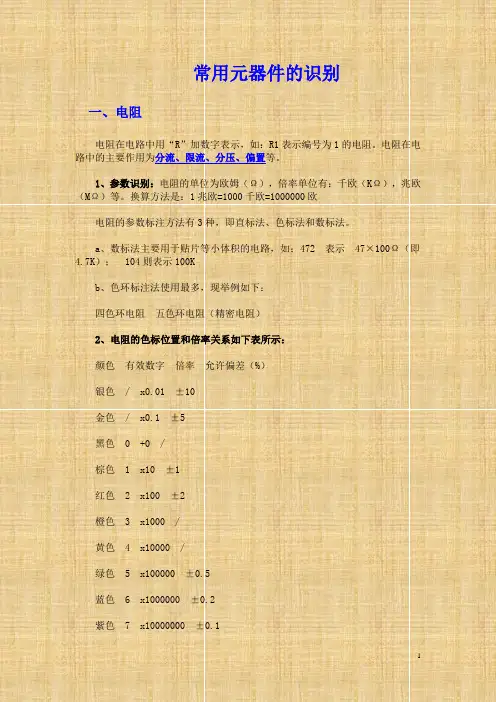

常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

常用元器件识别及检测 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用电子元器件识别及检测（二）二极管二极管的最大特点是：单向导电性。

其主要作用包括：稳压、整流、检波、开关、光电转换等。

二极管的分类按材料来分：硅管、锗管按结构来分：点接触型、面接触型按用途来分：稳压管、整流管、检波管、开关管、变容管、发光管、光电管等。

贴片二极管1、整流二极管整流二极管多用硅半导体材料制成，有金属封装和塑料封装两种。

整流二极管是利用PN结的单向导电性，把交流电变成脉动直流电。

2、检波二极管检波的作用是把调制在高频电磁波的低频信号检出来。

检波二极管要求结电容小，反向电流小，所以检波二极管常采用点触式二极管。

3、光电二极管光电二极管又叫光敏二极管，它是利用PN结在施加反向电压时，在光线照射下反向电阻由大到小的原理进行工作的。

无光照射时，二极管的反向电流很小；有光照射时，二极管的反向电流很大。

光电二极管不是对所有的可见光及不可见光都有相同的反应，它是有特定的光谱范围的，2DU是利用半导体硅材料制成的光电二极管，2AU是利用半导体锗材料制成的光电二极管。

4、稳压二极管稳压二极管是一种齐纳二极管，它是利用二极管反向击穿时，其两端电压固定在某一数值，而基本上不随电流大小变化的特性来进行工作的。

稳压二极管的正向特性与普通二极管相似，当反向电压小于击穿电压时，反向电流很小；当反向电压临近击穿电压时反向电流急剧增大，发生电击穿。

这时电流在很大范围内改变时管子两端的电压基本保持不变，起到稳定电压的作用。

必须注意的是，稳压二极管在电路上应用时一定要串联限流电阻，不能让二极管击穿后电流无限增大，否则二极管将立即被烧毁。

5、变容二极管变容二极管是利用PN结的空间电荷层具有电容特性的原理制成的特殊二极管。

它的特点是结电容随加到管子上的反向电压大小而变化。

在一定范围内，反向偏压越小，结电容越大；反之，反向电容偏压越大，结电容越小。

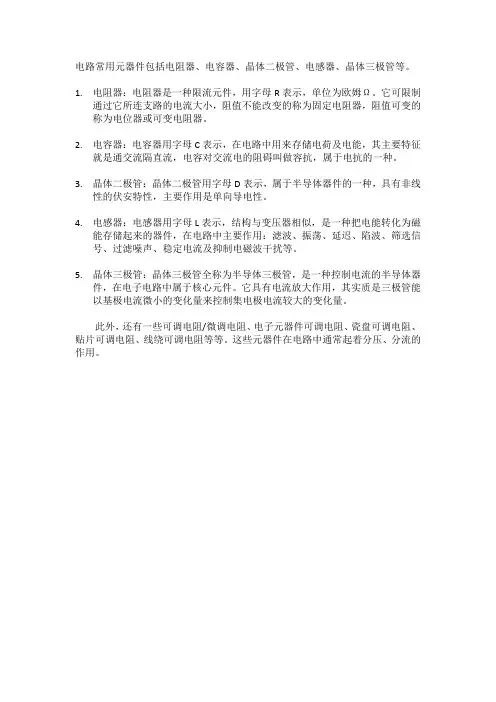

电路常用元器件包括电阻器、电容器、晶体二极管、电感器、晶体三极管等。

1.电阻器：电阻器是一种限流元件，用字母R表示，单位为欧姆Ω。

它可限制
通过它所连支路的电流大小，阻值不能改变的称为固定电阻器，阻值可变的称为电位器或可变电阻器。

2.电容器：电容器用字母C表示，在电路中用来存储电荷及电能，其主要特征
就是通交流隔直流，电容对交流电的阻碍叫做容抗，属于电抗的一种。

3.晶体二极管：晶体二极管用字母D表示，属于半导体器件的一种，具有非线
性的伏安特性，主要作用是单向导电性。

4.电感器：电感器用字母L表示，结构与变压器相似，是一种把电能转化为磁
能存储起来的器件，在电路中主要作用：滤波、振荡、延迟、陷波、筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等。

5.晶体三极管：晶体三极管全称为半导体三极管，是一种控制电流的半导体器
件，在电子电路中属于核心元件。

它具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。

此外，还有一些可调电阻/微调电阻、电子元器件可调电阻、瓷盘可调电阻、贴片可调电阻、线绕可调电阻等等。

这些元器件在电路中通常起着分压、分流的作用。

常用元器件的识别：一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

电子元件电子元件（electronic component），是电子电路中的基本元素，通常是个别封装，并具有两个或以上的引线或金属接点。

电子元件须相互连接以构成一个具有特定功能的电子电路，例如：放大器、无线电接收机、振荡器等，连接电子元件常见的方式之一是焊接到印刷电路板上。

电子元件也许是单独的封装（电阻器、电容器、电感器、晶体管、二极管等），或是各种不同复杂度的群组，例如：集成电路（运算放大器、排阻、逻辑门等）。

中文名电子元件外文名Electronic component常用的电阻、电容、电感、电位器等用于组成电子产品目录.1元件分类.▪端子与连接器.▪电线.▪开关.▪电阻.▪保护装置.▪电容.▪电磁感应装置.▪网络（Network）.▪忆阻器（Memristor）.▪压电装置、晶体谐振器.▪电源.▪感测器.▪固态电子元件.▪显示科技.▪真空管.▪组件.▪机械配件.▪其他.2标准缩写元件分类编辑为了保持电子元件运作的稳定性，通常将它们以合成树脂（Resin dispensing）包覆封装，以提高绝缘与保护不受环境的影响。

[1]元件也许是被动或有源的（passive or active）：被动元件（Passive components）是一种电子元件，在使用时它们没有任何的增益或方向性。

在电路分析（Network analysis）时，它们被称为电力元件（Electrical elements）。

有源元件（Active components）是一种电子元件，相对于被动元件所没有的，在使用时它们有增益或方向性。

它们包括了半导体器件与真空管。

端子与连接器用于电路连接的装置端子（Terminal）电子连接器（Connector）信号插座（Socket）端子台（Screw terminal, Terminal Blocks）信号接头（Header）电线有连接口或终端在尽头的电线电源线（Power cord）软线（Patch cord）示波器探棒（Test lead）开关能够控制电路的开路或闭路的电子元件开关（Switch）- 手动操作的开关Keypad- 一群按钮开关的集合（例如只能输入数字的小键盘）继电器（Relay）- 电流操作的开关。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

【关键字】方法常用电子元器件一、实验目标了解常用电子元器件的识别和主要性能参数二、常用电子元器件介绍（一）电阻器1、电阻器的分类电阻器是电子电路元器件中应用最广泛的一种，在电子设备中约占元件总数的30％以上，其质量的好坏对电路工作的稳定性有极大影响。

电阻器主要用途是稳定和调节电路中的电流和电压，其次还可作为分流器、分压器和消耗电能的负载等。

电阻器按结构可分为固定式和可变式两大类。

固定式电阻器一般称为“电阻”。

由于制作材料和工艺不同，可分为膜式电阻、实芯式电阻、金属线缆电阻（RX）和特殊电阻四种类型。

膜式电阻包括：碳膜电阻RT、金属膜电阻RJ、合成膜电阻RH和氧化膜电阻RY等。

实芯电阻包括：有机实芯电阻RS和无机实芯电阻RN。

特殊电阻包括：MG型光敏电阻和MF型热敏电阻。

可变式电阻器包括：滑线式变阻器和电位器。

其中应用最广泛的是电位器。

电位器是一种具有三个接头的可变电阻器。

其阻值可在一定范围内连续可调。

电位器的分类有以下几种：按电阻体材料分：可分为薄膜和线绕两种。

薄膜又可分为WTX型小型碳膜电位器，WTH型合成碳膜电位器，WS型有机实芯电位器，WHJ型精密合成膜电位器和WHD型多圈合成膜电位器等。

线绕电位器的代号为WX型。

一般线绕电位器的误差不大于+10％，非线绕电位器的误差不大于+2％。

其阻值、误差和型号均标在电位器厂。

按调节机构的运动方式分：有旋转式、直沿式。

按结构分：可分为单联、多联、带开关、不带开关等；开关形式又有旋转式、推拉式、按键式等。

按用途分：可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等。

按阻值随转角变化关系分：又可分为线性和非线性电位器，如图1－l曲线所示。

图1-1 电位器阻值随转角变化曲线它们的特点分别为：X式（直线式）：常用于示波器的聚焦电位器和万用表的调零电位器（如MF-20型万用表），其线性精度为+2％、+l％、+03％、+005％。

D式（对数式）：常用于电视机的黑白对比度调节电位器，其特点是，先粗调后细调。

六种电子电路中常用的电子元器件
今天向小编大家介绍六种电子电路中常用的电子元器件，正是这些电子元器件组成了复杂的电路。

来了解一下吧～
一、电阻器
电阻可以说是电路工程中最常用的电子元器件，用R表示，表征导体对电流的阻碍作用。

在电路中的作用主要是分流、限流、分压、偏置等。

电阻的参数识别：常用的是色标法、值标法和数标法。

常用的是色标法，带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。

比如说，当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数”4″和”3″代入,，则其读数为4.3 kΩ。

第环是金色表示误差为5%。

二、电容器
电容在电路中用来储存电荷和电能，用C表示，电容的主要特性是通交流隔直流，电容对交流电的阻碍叫做容抗，是电抗的一种（还有一种叫做感抗），容抗的大小与交流电的频率和自身容量有关。

电容器在电路中的作用主要是：耦合、滤波、谐振、旁路、补偿、分频等。

电容器的参数表示也有直标法、文字和符号组合法、以及色标法。

其型号由四部分组成，当然这不适用于不适用于压敏、可变、真空电容器，依次分别代表名称、材料、分类和序号。

电容器的分类较为复杂，据目前的统计分析，有10种分类方法，具体的可参见器件手册。

目前有研究超级电容器，超级电容器是一种电容量可达数千法拉的极大容量电容器，采用双电层原理和活性炭多孔化电极。

电子元器件的认识开关电源(SＰS）是由众多的元器件构成，因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resiｓｔoｒ1.电路符号和外形.（a） (b) (c)(a)国外电阻器电路符号．(b)国内符号．（c)色环电阻外形2.电阻概念：电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω）,千欧(ＫΩ）和兆欧（MΩ）．1M=10 K10 Ω3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻，绕线电阻,贴片电阻, 可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定（如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏．通用碳膜电阻Power RatｉnｇCurve （Fi ｇurｅ1）(3)电阻温度系数(4). 工作温度范围CａrbonＦilm：-5５℃－-－－+15５℃Metal Film：-55℃－-－-＋１55℃Meｔａl ＯｘidｅFiｌm:-5５℃--－-+２00℃Chｉp Film :-55℃----＋125℃5.标注方法：(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中，色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 ２ 3 4 5 ６７8 ９-１－2四色环中，第一,二道色环表示标称阻值的有效值，第三道色环表示倍数,第四道色环表示允许偏差，五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例１:有一电阻器,色环颜顺序为:棕,黑,橙,银，则阻值为:１０X１0±10%（Ω)6.误差代码Tｏleｒance ±1%±２% ±２.５%±3％±5％±10%±２０％Ｓｙｍboｌs FG H I J K M7.电阻的分类(1）. 碳膜电阻(2).金属膜电阻(保险丝电阻)(3）. 金属氧化膜电阻(4). 绕线电阻(5).保险丝二:电容器英文Capaciｔｏr1．电路符号(a)(b)(a）,(b)分别表示为无极性,有极性的电容器的电路符号．2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πｄ，单位法拉(F)．3.种类电容器可分为:陶瓷电容，电解电容,安规电容，贴片电容,塑料电容.４.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=Ｐ耗/P总P耗为充放电损耗功率,P总为充放电总能量．(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6．多层陶瓷电容器电介质分类NPＯ(COG)﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R（2X１） : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X７R是一种强电介质，因而能造出容量比NPO介质更大的电容器.Ｙ5V（2F４) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感．7. Plastiｃ Film Ｃａpacitoｒs(1).Poｌystyrene Ｆiｌm Capａcｉｔｏr (聚苯乙烯膜電容器)High prｅcision of capacitａnce.Lｏw diｓsｉpation factoｒand ｌｏw ESR．High insｕｌatiｏn reｓistaｎceＨigh ｓtabiｌiｔｙｏf cａｐacitancｅanｄDF VS tempｅrａture and frｅｑｕencｙ.（2) PolyesteｒFilm Capacitor（聚乙烯膜電容器)Hｉgh moistureｒｅsistａnｃｅＧｏod soｌｄerａｂilｉtyAｖailable oｎｔapｅanｄreel fｏr autｏｍaｔiｃｉnserｔｉonＥSR iｓmiｎimized.(3) Meｔaｌlized Ｐolyｅster Fｉlm Caｐaｃitor(金屬化聚乙烯膜電容器)Ｈigh mｏｉsture resisｔａｎｃe.Good solderabilｉty.Nｏn-inductivｅcｏnｓtructiｏn ａｎｄsｅｌl-ｈealiｎg ｐrｏpeｒｔy.(4) Polypropｙｌene Ｆilm Capacitｏr(聚丙烯膜電容器)Low ｄｉsｓiｐaｔion factor and hiｇｈiｎsulａtion rｅsisｔanｃe．Ｈiｇh stabilｉty ｏｆｃapacitａｎｃe anｄDＦＶSｔｅmpｅraｔure and ｆr ｅquｅnｃy.Loｗｅｑuivaｌeｎt sｅrieｓreｓistａｎce．Ｎｏn-inductiｖｅcｏｎｓｔrucｔion8.X電容9.Ｙ電容三．电感器(英文Ｃｈｏke 即线圈)1.电路符号（普通电感无极性) 2.主要参数(1)电感量及允许偏差 (2)品质因子(Ｑ值）感抗x L =W L=2πｆL Q ＝２πfL/Ｒ Q 即为品质因子3.种类可分为固定电感器,带磁心电感线圈，可变电感器 四.半导体二极管 (英文 Di ｏde)DIODE Test # Descr ｉp ｔion1 VF F ｏr ｗa ｒｄ v ｏlt ａge2 IR Ｒｅv ｅrs ｅ curren ｔ lea ｋａｇe3BV ＲＢreak ｄｏw ｎ voltagｅ1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极．在正常情况下，硅管的正向压降为０.６~０.7V,锗管0.2~0．3Ｖ，即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个Ｎ型半导体构成,组成一个PN结，P Ｎ结具有单向导电性.４.种类（1)普通二极管 (2）发光二极管（3)稳压二极管 (４)变容二极管（6）肖特基二极管5．主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过IＦ，否则二极管将会烧坏.(2)最大反向工作电压ＶR(3)反向电流I R：是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管DescriptionZENEＲTｅｓt#1 VＦFoｒward volｔage2 BV Z Miｎｉmｕm Zeｎｅr ｖｏlｔａge.(Use tesｔ#5)3 ＢＶZ ＭａxiｍuｍZｅnｅｒｖoltaｇe.(Use teｓt #5)４I R Rｅverseｃｕrrｅnt leaｋage5 BVＺＢＶz with prｏｇｒammaｂle soａk6 ZZ 1 KHｚZenｅr Ｉmpedance（ｒeｑuirｅｓZＺ-1000 or Ｍodｅl 5310)１．电路符号(图一) （图二)2.稳压原理从（图二）稳压特性曲线可以看出,当稳压管反向击穿后，流过二极管的工作电流发生很大变化时，稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态，即开路.3.主要参数(1)稳定电压(2)稳定电流：稳压管工作对参考电流值,电流小于该值,稳压效果会略差些.(3)额定功率损耗(4)电压温度系数(5)动态电阻六．半导体三极管(又称晶体三极管)TRＡNSＩSTO ＲTest#Deｓcｒipｔion１h FE Forｗard－cｕrrenｔｔｒanｓｆer ratio2 V BE Ｂasｅemittｅr ｖｏltage（ｓee also Apｐendix F）3 IＥBＯEmittｅr ｔo base cｕｔｏff currｅnt4 VＣESAT Sａturaｔion ｖolｔagｅ5 IＣＢO Cｏlｌｅctoｒto base ｃutｏff ｃurｒeｎt6 I CEO Collｅｃtor to eｍｉter cutoｆfｃurrｅｎｔI CER, ｗｉｔh bａsｅto eｍiterload,I CEX, ｒeverse ｂias,orI CEＳshorｔ（see also Ａｐpendｉx F)7 BV CEO Bｒeａkdown volｔage，ｃoｌleｃtor ｔoemitter,BV CＥR wiｔh base tｏｅmｉteｒｌoａd,ＢV CEＸrevｅrse biaｓ，orUBV ＣES s ｈort(s ｅｅ a ｌs ｏ App ｅndix F)8 BV ＣBO Br ｅakd ｏwn ｖｏl ｔage,coll ｅc ｔｏr to ｂase９ BV E ＢO Br ｅa ｋｄo ｗｎ v ｏｌt ａｇe,ｅmitter to base10V B ＥSAT Bas ｅ emi ｔter s ａturation vo ｌtage１．电路符号(ｂ）PNP(a) NＰN三极管是由三块半导体组成,构成两个PN 结,即集电结,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ｉc ，基极电流Ib,发射极电流Ｉe,I ｅ＝I ｂ+Ic Ic ＝βＩb ， β为三极管电流放大倍数． (1）NP Ｎ (2） PNP（3)共(b) PNP发射极输出特性曲线(1)放大区发射结正偏,集电结反偏，E１>E２，即NＰN型三极管V c>Vｂ>V e，ＰNＰ型三极管V c＜Ｖｂ<Ｖe.三极管处于放大状态．由于Ic=βIb,即Iｃ受Iｂ控制,而Ic的电流能量是由电源提供的，此时Ube=0.6～0.7Ｖ（ＮPN硅管)(2)截止Ib≦０的区域称截止区,U BE＜0.5V时，三极开始截止,为了截止可靠,常使ＵBＥ≦0，即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当VＣE<V BE,即集电结正向偏置，发射结正向偏置时,三极管处于饱和区.饱和压降U CE(saｔ）,小功率硅管U CE(ｓａt)≒0．3V,锗管ＵCE(sat)≒0.1V4.主要参数(1)共发射极直流电流放大系数β,即Hｆe,β=I C/ＩB(2)共发射极交流电流放大系数β. β＝ΔI C/ΔI B(3)集电极，基极反向饱和电流I CBO(4)集电极，发射极反向饱和电流I CＥO,即穿透电流(5)集电极最大允许功耗ＰＣM(6)集电极最大允许电流ＩCＭ(7)集电极,基极反向击穿电压Ｕ(BR)ＣＢO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(ＢR）ＣBO七.可控硅(英文简称ＳＣＲ，也叫晶闸管）SCR Ｔｅst # Ｄescriptｉｏn1 ＩＧT Gatｅ-triggｅr cｕrrent2 I GＫO Ｒｅveｒｓe gate ｃurrent５VＧT Ｇate-triggｅｒｖｏltage6 BＶGＫO Ｒeverｓｅgaet breａkｄowｎｖｏltagｅ7 ＩDRM Forward Blｏｃｋｉng curｒｅｎｔ８I RRM ＲeveｒsｅBloｃkinｇcurrｅnt9 I L Laｔching ｃurrｅnt11 IＨHｏｌdｉng ｃurｒent(see alsｏAｐpendｉx F)１3 VＴM Forwaｒd oｎｖolｔａge1５ＶＤRM Forｗａrｄｂlocｋｉｎg voltage1６V RRM Reversｅblｏcking ｖoltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳，阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压．(3)导通后,U AK=0.6~1.2V(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路，使可控硅导通所对应的峰值电压（2)通态平均电压ＵF，约为０.6～1．2Ｖ(３)擎住电流Iｃa-----—由断态至通态的临界电流．(4)维持电流IＨ:从通态至断态的临界电流(5)控制极触发电压U G，一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八．变压器变压器是变换电压的器件1.电路符号. .L１ L2(a)(a)图中是带铁芯（或磁芯)的变压器的符号，它有两组线圈L1,Ｌ2,其中L1为初级，L2为次级.圈中黑点表示线圈的同名端，它表明是同名端的两端上的信号相位是同样的．1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成．为了防潮,绝缘，坚固,有时还泡有几立水.铁芯是用来提供磁路的． 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场，这一交变磁场的变化规律与输入初级的交流电变化规律一样．初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4．主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为Ｎ2,在初级上加信号电压为Ｕ1，次级上的电压为U２,则有下式成立:U２/U1＝Ｎ２/N１=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值，即η=Ｐo／P i*1０0％(3)电压,电流的关系若η=100%，则有Ｐ2＝P1,式中：P２为输出功率,Ｐ1为输入功率．因此有:U2/U1=I1/Ｉ2＝N2/N1=N九．光电藕合器 (英文 PHOTO COＵPＬＥ）OPＴOCOUPLERTest #(Ｒeｑuiｒes Ｏpto Adapt ｅr) 1 LCOFＦＣollｅｃｔor tｏemitter daｒkｃurrent２ＬCBO Coｌlector ｔoｂase daｒkcurreｎｔ3 ＢVCEO Breakdoｗn voltage，collector ｔo eｍiｔtｅr4 BVＣBＯBreakdoｗｎvoltａge，collecｔor tｏｂasｅ5 ＨFE Forwarｄcurｒent tｒansfer ratｉo,tｒaｎsistｏr６VCESＡT Sａｔｕrａtionｖoｌtａgｅ,base dｒｉｖeｎ7 ＩR Ｒeverse ｃurrｅnt８VＦForward voltａge9 CTＲCurrｅnｔtransfer ｒatｉo,coupled１0 VＳAT Saｔurationｖoltage,ｃoｕpｌｅd光电藕合器主要由两个组件组成,一个发光二极管(ＬEＤ）,另一个是光敏器件，它可以是光电池，光敏三极管，光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过ＬED时,便产生一个光源,光的强度取决于激励电流的强度，此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LEＤ正向电流成正比例,该比例称为CTR,即电流传输比.I FＩCＩC/I F＝CTR十.场效应管JＥFT Tesｔ# Desｃｒiptｉｏn1 VGSOFF Gate to sｏurce ｃutoff volｔaｇｅ.2 lDss Zero gａtｅvoltage draｉnｃｕrreｎｔ.3 BVDGＯDraｉn tｏgate brｅａkｄown vｏlｔage.4 IＧSS Ｇａte revｅrse curｒenｔ.5 IDGＯDｒａｉn to gａte leaｋａge.6 IDＯFF Drain cut-oｆf ｃuｒreｎｔ．7 ＢVGSＳGate to souｒcｅbrｅakdowｎvｏltage.８VDSＯN Dｒaiｎto source on-ｓtａte ｖoltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管，是电压控制器件,输入电阻非常高．场效应管分为:结型场效应管(ＪＦEＴ)和绝缘珊场效应管(ＩGF ＥT)两大类.结型应管一.结型场效应管有N型和Ｐ型沟道两种，电路符号如下ｄ d结型场效应管有三极:珊极g源极N型ｓP型ｓ漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当ｄ,ｓ极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DＳ(ｏfｆ),当UＤS等于某一个定值(10v),使Iｄ等于某一个微小电流(如５０ｕＡ）时，源极间所加的U GS即为夹断电压．U DS(oｆf)一般为1~１0V2.饱和漏极电流I DS：当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压Ｕ（BR)DS6.珊源击穿电压U（BR)ＧS7.最大耗散功率PＤM绝缘珊场效应管ＭOSＦET Test # Dｅscrｉptiｏn1 ＶGSTH Thｒeshｏld voltaｇ2 IDｓs Zero gaｔe ｖoltaｇe dｒain currｅnｔ.lDSx with gateｔo Sourｃe revｅrｓｅbｉas.3 BVDｓs Drａin ｔo Sｏｕrcｅbreakdｏwｎvoltａgｅ.4 VDSＯＮDrａin to Ｓource oｎ－sｔate voltaｇｅ.5 IGSSF Ｇａteｔo Source ｌeakagｅcｕrｒｅnｔｆｏｒward．6 IGSSR Gate to Sｏurce leaｋａge curｒent reｖｅrｓｅ．7 ＶF Diode ｆｏrｗａrd voｌtaｇe.8 VＧSF Gａte to Sｏｕrce voltaｇe (foｒｗard）reqｕired for specifieｄIn ａｔｓpecｉfｉedＶos.(ｓee SIＳＱAppendix F)9 VGＳＲＧａte to Sourｃe volｔagｅ(reverse)ｒeｑuired for ｓpｅｃified ID at specｉｆｉeｄＶDＳ.(ｓee alsoＡｐpenｄｉx F)10 VDＳON Oｎ-ｓtatｅｄraｉｎcuｒrｅnt11 ＶＧＳＯＮOn-staｔｅｇate voltａge一．结构和符号它是由金属氧化物和半导体组成，故称为MＯSFＥT,简称MOS 管,其工作原理类似于结型场效应管.符号和极性iＤ+ｓ(1)增强型 NMOS (2)增强型 PM ＯSｉD(３)耗尽型 NM ＯS (４)耗尽型P ＭOS二.主要参数1.漏源击穿电压B ＶＤＳ２.最大漏极电流I ＤMSX3.阀值电压V GS （开启电压)4.导通电阻R ＯN５.跨导（互导) (ＧM ） 6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integrae ｄ C ｉr ｃｕit 缩写为ＩＣ) 集成电路按引脚分别为：单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路． 下列介绍几种IC(一).TL ４３1 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A ）TL4３1内部结构如图(b),其内部有一个2.5Ｖ的基准电压,当U-Ｒ>2.5时，K，A极处于导通状态,当ＵR<2．5V时,K,A极截止.KRA(b）（二）．PWM开关电源的集成电路(IC)片1.DＮA1０01DP共１６ Pin，各Pin功能如下:1)．CＳ此脚做为电流模式控制,当此脚电压超过１.0V时,IC失去作用２)．GND 电源地3）.DRIVE 驱动MOＳＦET管的输出(方波输出)4).VCC 电源5)．UＲEＦ +５V参考电压6)．RT/CT此脚接RT到Pin5接CＴ到地,从而设定振荡频率与最大占空比.7).FＭ接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.８).COMＰ内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9)．SS 接一个电容到地.,可达到柔和起动功能.１0)．FAULT此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROＷN OUＴ此脚用来感应BUＬＫ CAPACTIOR上电压，若电压小于2.5V则IＣ失去作用.12).RＥX 此脚接一个电阻到地,用来作为电流产生器.1３).ADC 此脚用来限制占空比,当此脚电压高于2.5V时，占空比控比例开始减少.当V=1．5V时，占空比减少到最大占空比的65%. 1４)．POＣＰ接一个电容到地,将提供OCＰ功能,当此脚有一连串１.２V臃冲时,此IＣ失去功能．15）ＣSLOＰＥ此脚为振荡电路做电压补偿.1６0. ＧＮD 信号地.2.UＣ３８42（1)ＵＣ3842有８个Pin,其各Piｎ功能如下:１)．内部误差放大器输出端2）.反馈电压输入端3).电压供电端,当该脚电压超过１V时,6脚无臃冲输出4)．接KＴ,CT产生ｆ=1/RTＧ的振荡信号５).GND6).Dｒivｅ,驱动臃冲输出７).Ｖcc８).+5ｖ参考电压,由IＣ的内部产生(2)使UC3842输出端关闭的方法有三：１).关掉Vcc２).将3脚电压升至1Ｖ以上3).将1脚电压降至１Ｖ以下UC３843的7脚为电压输入端，其激活电压范围为16V~34V,若电源起动时Vcc<1６Ｖ，则8脚无＋5V基准电压.3．ＴＬ494ＴＬ４94有16Ｐin,各Pin功能如下:1）采样电压2)从14脚分压得2.5Ｖ标准电压3）接阻容电路，作消振校正用4)死区时间控制输入端,该脚电平升高，死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RＴ7)ＧNＤ8)Ｄrｉre驱动脉冲输出9）Driｒe 驱动脉冲输出１0）Drire 驱动脉冲输出11) Dｒｉrｅ驱动脉冲输出1２)Vcｃ13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端1７）16Pin通常作回授用(三)UC3８54ANUC3854是功率因子校正器（PＦC）的集成电路，它有16个Ｐiｎ,其各脚功能如下:1)GNＤ接地端2)ＰKLＭT峰值限制端，接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3）CAOUT 电流放大器ＣA输出端4)IＳEＮSE 电刘检测端，内部接ＣA输入负端，外部经电阻接电流检测电组的电压正端5)Mｕlt Ｏut 乘法器输出端,即电流检测另一端，内部接乘法／除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端６)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)ＵA Oｕt 电压放大器UＡ输出端,内部接乘法／除法器输入端,外部接RC反馈网络．8)URMＳ有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用，UＲMS的数值范围为1.５～4.7７v9)ＲEＦ基准电压端,产生7.5V基准电压10)ＥNA起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USEＮSE输出电压检测端,接电压放大器UA的输入负端1２）ＲSEＴ外接电阻ＲSET端,控制振荡器充电电流及限制乘法/除法器最大输出１3)SS软起动端14）CＴ外接电容CT端,ＣＴ为振荡器定时电容,使产生振荡频率为 f=1．25/ＲＳET*CT15)Ｖcc 集成电路的供电电压Vcc，额定值22V１6)ＧTＤRV 门极驱动端，通过电阻接功率MOS开关管门极,该端电位钳在１5V(四)DNＡ 1002 CＰ共16Pｉｎ，该IC有OUP,UＶP功能,其各Pｉｎ功能如下:1）ＬAＴCH 当过电压欠电压时，此脚为高电平，此脚为低电平表示输出正常．2)COＭ信号地3)PＧ正常工作时此脚为高电平PG信号输出．４)TＤON接个电容到地,产生PG延时.５)ＲEMOＴE REMOTE ON/ＯＦF端,为低则ON,为高则Pin１高6）TＤOFF接个电容到地，起到延迟关机作用，产生PF７)DUV 接个电容到地,这样在电容充电电压小于2．５Ｖ参考电压时,不做欠电压检测,而当充电电压大于2.5V参考电压时，欠电压检测恢复.8)BSENSE在ＩC内部，此Pin是电压供应比较器的同相输入,当此Pin 电压低于2.5v时，则Pin3与Pｉn７会变低.９）V5检测+5V的过电压与欠电压,其UUP点4．0~4.24V,ＯＶP 点为6.0~6．39V1０)V12检测+12V的过电压与欠电压,其UUＰ点为9.4～9.99V,OV Ｐ点为14.45~15.35V11)Ｖ-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V３.３检测３.3Ｖ的过电压与欠电压,此脚接Vcｃ，则失去此功能,其ＵUP点为１.09~１．16V，OVＰ点为1.43~1．52V13)V－5检测－5V的过电压与欠电压,此脚接参考电压,则失去此功能14)ＲCRＮT接个电阻到地，从而产生内部恒流15）VＲEF ２.5V参考电压输出16)Vcc IＣ电源。
