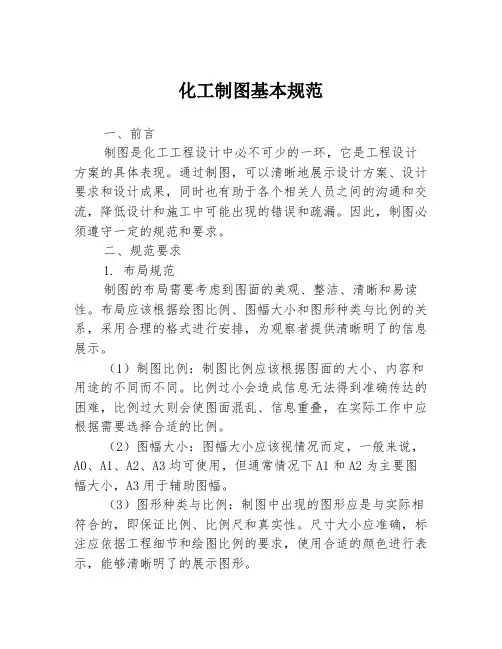

化工制图基本规范一、前言制图是化工工程设计中必不可少的一环，它是工程设计方案的具体表现。
通过制图，可以清晰地展示设计方案、设计要求和设计成果，同时也有助于各个相关人员之间的沟通和交流，降低设计和施工中可能出现的错误和疏漏。
因此，制图必须遵守一定的规范和要求。
二、规范要求1. 布局规范制图的布局需要考虑到图面的美观、整洁、清晰和易读性。
布局应该根据绘图比例、图幅大小和图形种类与比例的关系，采用合理的格式进行安排，为观察者提供清晰明了的信息展示。
（1）制图比例：制图比例应该根据图面的大小、内容和用途的不同而不同。
比例过小会造成信息无法得到准确传达的困难，比例过大则会使图面混乱、信息重叠，在实际工作中应根据需要选择合适的比例。
（2）图幅大小：图幅大小应该视情况而定，一般来说，A0、A1、A2、A3均可使用，但通常情况下A1和A2为主要图幅大小，A3用于辅助图幅。
（3）图形种类与比例：制图中出现的图形应是与实际相符合的，即保证比例、比例尺和真实性。
尺寸大小应准确，标注应依据工程细节和绘图比例的要求，使用合适的颜色进行表示，能够清晰明了的展示图形。
2. 符号规范制图中使用的符号应是通用、规范的符号，能够明确地表示其所代表的物质或工序。
符号应于工程设计中的现行规定相符合。
符号应使用标准或校正符号，不应使用个人专门使用的符号。
（1）标准符号：应当使用行业标准或国家标准设定的符号。
（2）自定义符号：在使用符号时，如遇特殊工艺和设备，需特别标注说明。
自定义符号应设定一个符号说明表格，厂家、设计单位和建设单位应制定自己的符号规范。
（3）符号的排列方式：符号在制图中的位置应准确、整齐、美观，将各自代表的工艺、设备和管路区分清楚。
3. 尺寸规范制图中的尺寸应该能够表达设计要求和技术参数的具体数值，避免信息漏解或错解。
（1）尺寸的单位：制图中的尺寸单位应根据项目要求、现场常用单位、编制规程等系列因素来确定。
（2）尺寸的标注方式：尺寸应标注在图形的外围或特定的标注位置。
