2023年化工制图第二版（赵惠清蔡纪宁著）课后答案下载2023年化工制图第二版（赵惠清蔡纪宁著）课后答案下载绪论第一章制图的基本知识和技能第一节制图国家标准简介第二节标注尺寸的基本规则第三节几何作图第四节手工绘图技术第二章投影基础第一节投影法和视图的'基本概念第二节几何体的投影第三节组合体第四节正等轴测图画法第三章物体的表达方法第一节视图第二节剖视图第三节断面图第四节局部放大图和简化画法第五节第三角画法简介第四章化工设备装配图第一节化工设备装配图的内容和表达方法第二节化工设备装配图中焊缝的表示法第三节化工设备常用的标准零部件第四节化工设备装配图的尺寸标注及其他第五节读化工设备装配图第五章化工工艺图第一节化工工艺流程图第二节建筑施工图简介第三节设备布置图第四节管道布置图第六章化工单元测绘第一节了解测绘对象第二节绘制草图和工作图附录化工制图第二版（赵惠清蔡纪宁著）：内容简介点击此处下载化工制图第二版（赵惠清蔡纪宁著）课后答案化工制图第二版（赵惠清蔡纪宁著）：目录本书主要参考高职高专《机械制图教学基本要求》，根据化工行业对化工类专业高职高专毕业生制图基础理论的要求，按照立体化教材建设思路编写而成。
书中插图全部采用计算机绘制，双色印刷。
本书配有多媒体课件，可免费提供给采用本书作教材的任课教师使用。
与本书配套的《化工制图习题集》同时出版并附赠《化工制图解题指导》光盘。
本书按30～60学时编写，可作为高职高专院校化学和化工工艺类专业及轻化工、环境与食品工程、制药工程等相关专业的化工制图教材。
《化工制图》课程教学大纲课程中文名称：化工制图课程英文名称：Chemical Drawing课程编号：ZH17219课程类型：专业基础课学时：（总学时36、理论课学时36）学分：2适用对象：无机非金属材料先修课程：课程简介：工程图样是工程技术上用来表达设计思想和进行技术交流的主要手段，是科技工作者借以表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。
化工制图是一门技术基础课，研究绘制和阅读工程图样的基本原理和方法，是应用化学专业和无机非金属材料专业的专业基础课。
它介绍了化工制图方面的基础知识、化工工艺图和化工设备等内容，用于培养学生阅读和绘制化工专业图样的能力。
同时，它也为学生完成毕业设计和适应今后工作需要提供了不可缺少的基本能力。
一、教学目标及任务《化工制图》课程的教学目的与任务是培养制图、读图的基本技能和空间想象能力，学会基本绘图工具的使用以及工程制图中常用的作图方法，了解工程图样规格和徒手画技术草图的技巧。
通过学习本课程，使学生掌握工程制图的基础知识和绘制简单工程图样的基本技能。
二、学时分配三、教学内容及教学要求绪论………………………（1学时）教学重点：教学难点：教学要求：通过对绪论的学习明确工程制图的学习对象、内容和目的。
掌握制图的基本方法，会画常见的几何图形。
1、本课程的性质任务2、学习方法3、工程制图的发展概况第一章制图的基本知识和技能………………………（4学时）教学重点：国家标准机械制图的有关规定；分析和绘制平面图形教学难点：尺寸的标注、圆弧绘制；平面图形的线段分析和绘制；圆弧连接教学要求：1、学习和了解基本绘图工具的使用。
2、掌握工程制图中常用的作图方法。
3、了解工程图样规格和徒手画技术草图的技巧。
4、了解和掌握制图五个国家标准的基本规定，对尺寸标注要达到完整、正确、清晰的要求。
第一节绘图工具和用品的使用第二节制图国家标准的基本规定第三节几何作图第四节平面图形的画法第五节徒手作图的画法第二章投影基础………………………（6学时）教学重点：投影的基本概念；三投影面体系的建立；点的投影；一般位置直线和各种特殊位置直线的投影；各种位置直线的投影特性；三角形法、直角投影法求一般位置直线段实长及其对投影面倾角；平面对投影面的各种相对位置；掌握直线与平面及两平面相交、平行、垂直关系。
江苏省普通高校对口招生复习丛书化工制图一轮复习参考答案（2016年版）第一章化工制图基础知识第一节制图基本知识（三）尝试练习（1）尺寸界线尺寸线尺寸数字（2）粗实线细实线（3）0.5 0.7 0.18（4）最后完工（5）箭头斜线（6）水平（7）垂直上左左课堂师生探究（一）探究问题例1:【思路分析】一个完整的尺寸，一般应由尺寸界线、尺寸线和尺寸数字等组成，此三项称之为尺寸标注的三要素。
【解】尺寸界线尺寸线尺寸数字例2：【思路分析】比例的分类和优先常用的比例例3：【思路分析】绘制图样时应优先采用5种的基本幅面，最大为A0。
【解】5 基本幅面A0例4：【思路分析】绘制图样时比例常选用放大、原值、缩小三类比例，应优先选取相应的比例。
机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
【解】留装订边1:1 28（二）当堂训练3．作图题1．选择题（1）A （2）D2．填空题（1）短1平方米（2）图中图形线性尺寸课后巩固练习一、选择题1．B 2．B 3．C 4．B 5．C 6．D 7．B 8．C 9．D 10．B 11．D 12．A 13．B 14．A 15．A 16．C二、填空题17．基本幅面A4 218．短整数19．标题栏右上角20．粗实线0.5 5mm 可省略21．1:1 3:1 1:3 2:122．标题栏比例下方23．高度224．1/14 1/10 同一种25．小一号26．波浪双折双点画细点画波浪双折线第二节投影法与三视图（三）尝试练习1．选择题（1）B（2）C2．填空题（1）高平齐长对正宽相等（2）实长真实课堂师生探究（一）探究问题例1：【思路分析】先建立三投影体系，再运用点的投影知识，和正确的识读标注点的标记。
【解】V面投影面称为正立投影面，点A的V面投影为a’，也叫点的主视图；H面投影面称为水平投影面，点A的H面投影为a，也叫点的主视图；W面投影面称为侧立投影面，点A的W面投影为a” ，也叫点的主视图。
化工制图四川大学化工学院陈志第一章制图的基本知识⏹1.1 制图标准介绍⏹1.2 制图工具与仪器使用方法介绍⏹1.3 几何作图（画法与标准）⏹1.4平面图形尺寸分析和尺寸标注步骤⏹掌握制图工具与仪器使用方法，⏹工程制图中的常用作图方法，⏹工程图样规格的一般规定。
制图基本规格机械图样是指导工业生产和进行技术交流的重要技术资料。
现代工业各行各业（如机械、化工、冶金、石油、采矿、电器、电机和仪表等行业）的各类机器、设备的设计、制造和安装，都需要工程图样。
因此，为了便于生产、管理和交流，对图样的格式、内容、尺寸标注以及图样的画法等方面必须作出统一的规定，这个统一的规定就是制图标准。
标准主要有：由国家指定专门机关负责组织制定的全国范围内执行的标准，称为“国家标准”，简称“国标”，代号为“GB”；使用范围较小的“部颁标准”和“地区标准”；“国际标准化组织”制定的世界范围内使用的国际标准，代号为“ISO”。
目前，国内执行的制图标准主要有：《技术制图标准》、《机械制图标准》、《化工制图标准》、《建筑制图标准》、《水利水电工程制图标准》、《港口工程制图标准》、《道路工程制图标准》等。
无论哪一类制图标准，其工程图的基本内容都必须统一，这些基本内容包括图纸的幅面及格式、比例、字体、图线、尺寸标注等，本章将分别就这些内容作择要介绍。
为了提高绘图质量和速度，本章也将对绘图工具的使用、基本几何作图、绘图方法与步骤等基本技能作简要介绍。
1.1 简介图纸幅面是指图纸宽度与长度组成的图面。
基本幅面代号有A0、A1、A2、A3、A4五种。
幅面代号幅面尺寸周边尺寸B ╳L a c eA0841 ╳1189251020A1594 ╳841A2420 ╳59410A3297 ╳4205A4210 ╳297图纸幅面及图框格式尺寸图纸幅面和格式图纸幅面1189841A0594A1A2420297210A3A4148A5图框格式BLB L标题栏标题栏图纸边图纸边图框线图框线留装订边不留装订边标题栏是由名称及代号区、签字区，更改区和其他区组成的栏目。
标题栏位于图纸的右下角。
国家标准规定的标题栏格式比例（GB/T 14690-1993）（1）比例的概念比例是指图中图形与实物相应要素的线性尺寸之比，即：实际线段长度图上线段长度比例＝种类比例原值比例1:1放大比例2:1 2.5:1 4:1 5:11×10n :12×10n :1 2.5×10n :1 4×10n :1 5×10n :1缩小比例1:1.5 1:21:2.5 1:3 1:4 1:51:6 1:1×10n1:2×10n 1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n1:5×10n 1:6×10n（2）比例的选择注：1. n 为正整数 2.粗体字为优先选用比例实际线段长度图上线段长度比例＝字体（GB/T 14691-1993）1/2（1）汉字应采用国家正式公布推行的简化字,写成长仿宋体（2）在图样中书写字体的基本要求字体端正、笔划清楚、排列整齐、间隔均匀。
（3）字号和字宽的规定①字体的号数h ，即字体的高度h （单位为mm ）：20、14、10、7、5、3.5、2.5②字体的宽度b :b=h/√2(约三分之二字高);⏹（4）长仿宋体的书写规定⏹①基本要领：横平竖直、注意起落、结构匀称、填满方格；⏹②汉字应写为正体；数字和字母分直体和斜体两种，通常采用斜体，斜体字字头向右倾斜，与水平线约成75°；⏹③数字及字母的笔划宽度:A型=h/14(约为字体高度的十四分之一);B型=h/10(约为字体高度的十分之一)。

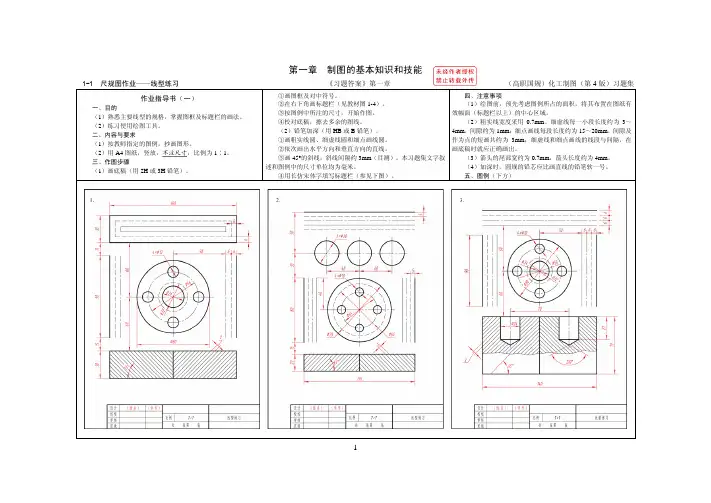

字体机械制图零件装配横平竖直结构匀间隔均匀排列整齐汉字书写范例字母、数字体书写范例图线图线的形式绘制机械图样使用8种基本图线，即：粗实线、细实线、细虚线、细点画线、细双点画线、波浪线、双折线、粗点画线。
机械制图中通常采用两种线宽，其比例关系为2 : 1，粗线宽度优先采用0.5，0.7。
不连续线的独立部分称为线素，如点、长度不同的的画和间隔。
各线素的长度应符合规定。
图线及其画法(图线宽度b 在0.5～2之间选择)≈510～303～510～30≈13～6b b 细中粗细中粗细中粗细中粗名 称线 型线宽一 般 用 途波浪线折断线实 线虚 线 单点长画线主要可见轮廓线0.5b 可见轮廓线0.25b 可见轮廓线、图例线等见有关专业制图标准0.5b 不可见轮廓线不可见轮廓线、图例线等0.25b 见有关专业制图标准b 0.5b 见有关专业制图标准中心线、对称线等0.25b 见有关专业制图标准b 见有关专业制图标准0.5b 假想轮廓线、成型前原始轮廓线0.25b 断开界线0.25b 断开界线0.25b 双点长画线图线用于画可见轮廓线用于画不可见轮廓线粗实线虚线宽度b宽度约b/2宽度约b/2宽度约b/2细实线波浪线用于画尺寸线等用于断裂处的边界线等图线细点划线双点划线双折线粗点划线宽度约b/2宽度约b/2宽度约b/2宽度b 用于画轴线等用于画运动机件的极限位置线等用于画断裂处的边界线用于画有特殊要求的等图线的应用示例图线的画法示例尺寸注法(GB 4458.4-2003)形体的尺寸是工程施工的重要依据，因此，工程图样上除了表示出形体的形状结构外，还必须标注尺寸来确定形体的实际形状结构大小和各部分的相互位置。
尺寸标注方法应符合国家标准的规定。
尺寸标注的基本要求是：正确、合理，完整统一，清晰整齐。
尺寸标注基本规则(1)图样上所标注尺寸为机件的真实大小,且为该机件的最后完工尺寸,它与图形的比例和绘图的准确度无关。
(2)图样中的尺寸,以毫米为单位时,不标注单位名称；采用其他单位,必须注明。
(3)机件的每一尺寸,在图样中一般只标注一次,并应标注在反映该结构最清晰的图形上。
(4) 在不致引起误解和多义性的前提下, 力求简化标注。
实际机件比例2：1 1：11：2这些间距＞7毫米，最好不超过10毫米。
尺寸界线尺寸线尺寸界线超出箭头约3毫米尺寸三要素（1）尺寸界线尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。
①尺寸线为细实线，一端或两端带有终端符号（箭头斜线）。
（2）尺寸线②尺寸线不能用其它图线代替，也不得与其它图线重合。
尺寸符号尺寸注法示例尺寸终端形式线性尺寸数字方向线性尺寸标注圆和圆弧尺寸注法小尺寸注法尺寸数字前面的符号图线及其应用对称中心线轮廓线不可见轮廓线尺寸线剖面线断裂处边界线相邻零件的轮廓线点划线与虚线的用法虚线段应相交虚线段应分开圆心应为线段交点点划线两端应是线段应超出图形外约2~5mm可用细实线代替点划线对称机件的尺寸注法图线通过尺寸数字角度和弧长尺寸注法1.2 尺规绘图工具和仪器的使用方法绘制工程图有三种方法，尺规绘图、徒手绘图和计算机绘图。
本章介绍尺规绘图HB或B：画粗线；H或HB：写字；2H或H：画细线及底稿。
铅笔和铅芯6 825 306 825 301 1.50.6 0.8转动铅笔铅笔在砂纸上 移动的长度（a ）细线铅笔的形状（a ）合适（b ）不合适铅笔笔尖的位置（b ）粗线铅笔的形状(铲形)（c ）铅笔的磨法铅笔的形状和磨法铅笔的使用30丁字尺头部要紧靠图板左边铅笔和纸面大约成60铅笔前后方向与纸面垂直用铅笔画线的方法丁字尺及图板丁字尺丁字尺由尺身和尺头组成，两者相互垂直固定在一起。
丁字尺主要用来画水平线，并与三角板配合使用，可画竖直线及15°倍角的斜线。
丁字尺使用三角板三角板分45°和30°-60°两块,可配合丁字尺画竖直线及15°倍角的斜线；或用两块三角板配合画任意角度的平行线。
三角板和丁字尺配合使用画45º线画30º、60º线画15º、75º线图板、丁字尺、三角板的使用方法弦线方向双槽滑轮刻度一字尺比例尺比例尺供绘制不同比例的图样时量取尺寸用，尺面上有各种不同比例的刻度,但要注意每一种刻度,常可用作几种不同的比例。
例如，对于标明1:100刻度的比例尺,它的每20小格(真实长度为20mm)代表2m时,是1:1的比例。
对于1:200刻度的比例尺，它的每10小格(真实长度为10mm)代表2m时,是2:1的比例。
成套绘图仪器。
