化工制图第一章

  • 格式：pptx
  • 大小：1.79 MB
  • 文档页数：69

下载文档原格式

  / 69

合集下载

化工制图第一章

化工制图第一章

表1-6 圆弧连接作图举例
表1-6 圆弧连接作图举例
3.椭圆画法(图1-9)
4.斜度和锥度
第四节
1.尺寸分析
平面图形的尺寸分析及画法
平面图形中的尺寸按其作用可分为定形尺寸和定位尺寸。 2.线段分析 平面图形中的线段按其尺寸是否齐全,通常分为三类。
第五节 绘 图 步 骤
1.准备工作
擦拭干净绘图工具和仪器,铺好图纸,洗净双手。 2.打底稿(2H铅笔)
第一章 制图基本知识
第一节 国 标 规 定
一、图纸幅面及格式
1.图纸幅面 按照机械制图国家标准,画图时应优先采用表1-1所列的图纸 幅面,必要时允许按规定加长。
表1-1 图 纸 幅 面(单位:mm)
2.图纸格式 一般来说,图纸的实际尺寸都大于标准尺寸,所以拿到图纸后, 首先必须对它进行标准化,即在图纸上按照表1-1的尺寸画一
个细实线矩形线框,称为边框或周边。
图1-1 图纸格式
图1-2 学生作业标题栏格式
二、比例
比例是指图形与其实物相应要素的线性尺寸之
比。
表1-2 绘 图 比 例
三、字体 图样上字的大小用字号表示,字的号数代表字的 高度,有1.8mm、2.5mm、3.5mm、5mm、7mm 、10mm、14mm 和20mm,字宽一般为字高的1/
根据图形大小将其均匀布置在图纸正中,用铅笔轻画作图中
心线、对称线和作图基线,确定图形位置。
3.检查 擦去多余的辅助图线,认真检查,直至认为图形无误。 4.加深 5.加深后的图线要达到黑、光、亮。
。
图1-3 汉字
图1-4 字母和数字
四、图线
画图时常用的基本图线见表1-3。
表1-3 机械制图的图线型式及应用

化工制图第一章制图的基本知识-PPT

化工制图第一章制图的基本知识-PPT
❖ 每人准备“绘图铅笔”四只，H、HB、B和2B，绘图仪器一套
❖ 在每页作业纸上都应写明
➢ 班级、姓名、学号（用标准字） ➢ 每周二讲课之前，由课代表收齐后交给老师。
❖ 要求：
➢ 做作业应当认真细致、一丝不苟，作图要准确
1．幅面
绘制技术图样时，首先采用表1.1中的基本幅面规格尺寸。 必要时，可以加长幅面。加长幅面是按基本幅面的短边成 整数倍增加，如图1.1所示
投影图的能力 ➢ 机械图：培养绘制和阅读零件图和装配图的基本能力 ➢ 化工工艺制图：机械制图在化工工程中的特殊应用 ➢ 计算机制图软件（AUTO CAD）
本课程特点
❖ 特点： ➢ 理论不深，容易理解，不易掌握 ➢ 规定较多 ➢ 实践性强（技能的提高需要具有一定的训练时间）
作业要求：
❖ 作业一律用铅笔
2．图框格式
留有装订边：
A3
A4
❖ 不留装订边：
A3
A4
3．标题栏
❖ 标题栏必须位于图纸的右下角。其格式由 GB10609.1-1989统一规定, (制图课程中采用 简化的标题栏)
❖ 学生用标题栏
二、比例（GB/T 14690-93）
❖ 定义：
图形与其实物相应要素的线性尺寸之比
❖ 分类： 原值比例： 1:1
❖ 图线画法注意要点： ❖ 在同一张图样中，同类图线宽度应一致。画线、间隔的长短
也应一致。 ❖ 两条平行线之间的最小间隙不得小于0.7mm。 ❖ 绘制圆的中心线时，圆心应画为相交，而不得画成点或间隔。
中心线的两端应超出所表示的相应轮廓线2～5mm左右。 ❖ 细实线与粗实线相交时，应留有1mm左右空隙以示区分。
制图是工程技术人员表达设计思想、进行工程技 术交流、指导生产等必备的技能。

化工制图绪论制图基本知识及第一章

化工制图绪论制图基本知识及第一章

及预焊接件图
5.化工工艺图：化工工艺流程图、设备布置图和管道布置图等 6. 其他：自动控制及仪表部分；给排水部分；土建部分；采暖通风部分；电 气部分
Why?
图样与语言、文字一样，都是表达、交流思想的工具。工程图样
是工程技术人员交流技术思想的“共同语言”。
《化工制图》是化学工程与工艺专业的重要技术基础课，是一门 实践性强、内容涉及面广的课程。与化工CAD、化工原理、化工 工艺学、化工设备、机械基础、化工仪表、化工设计、课程设计、 生产实习、毕业实习、毕业设计等课程密切相关，起着承前启后 的作用。 化学工程技术员在实验室、技术开发和化工设计及生产过程中， 肯定要经常接触有关的工程图样，身为一名未来的化学工程工作
(图
班级 制图 审核
名)
(学号) (日期) (日期)
比例 材料
(图 号)
成绩
(校
名)
比例（GB/T14690-93） 图中图形与其实物相应要素的线性尺寸之比，称为比例。
比例分原值比例、放大比例和缩小比例。
种 类 比
1∶ 1
2∶1 （2.5∶1） (2.5×10n∶1) (4∶1) 5∶ 1 1×10n∶1 2×10n∶1
1.1.3.字体（GB/T14691-93） 2.字体的具体规定
字体的字号规定了八种： 20 ， 14 ， 10， 7 ， 5 ， 3.5 ， 2.5 ， 1.8 。字体的号数即是字体高度。如 10 号字，它的字高为 10mm。字体的宽度一般是字体高度的2/3左右。 （ 1 ）汉字应写成长仿宋体字，并应采用中华人民共和 国国务院正式公布推行的《汉字简化方案》中规定的简化 字。汉字的高度ｈ不应小于3.5ｍｍ。
展开
不动 向右翻

化工制图课件[1]

化工制图课件[1]

PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
➢二、焊缝的画法及标注示例
➢1、焊缝的画法：
➢1）在垂直于焊缝的剖视图或剖面图中，一 般应画出焊缝的形式并涂黑；
➢2）在视图中，焊缝可见面可用栅线（机械） 表示（栅线为细实线段，允许徒手绘制）， 也可用加粗线（2b—3b）表示可见焊缝。 但在同一图样中，只允许采用一种画法。 化工制图中可采用波纹线绘制。
PPT文档演模板
化工制图课件[1]
返 回
第四章 化工设备常用零部件简介
PPT文档演模板
化工制图课件[1]
➢本章重点：化工设备常用零部件的种类和 标记
➢化工设备的零部件按习惯上分为两类，一 类是通用零部件，一类是典型化工设备常 用零部件。
PPT文档演模板
化工制图课件[1]
➢一、化工设备通用零部件： ➢1、筒体 ➢2、封头 ➢3、支座 ➢4、法兰 ➢5、手孔与人孔 ➢6、视镜 ➢7、液面计 ➢8、补强圈
绘制。
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
PPT文档演模板
化工制图课件[1]
➢2、辅助符号：表示焊缝表面形状特征用粗 实线绘制。
PPT文档演模板
化工制图课件[1]
➢3、补充符号：补充说明焊缝的某些特征， 用粗实线绘制。
PPT文档演模板
化工制图课件[1]
PPT文档演模板
➢化工工艺图样包括化工工艺流程图、设备布 置图、管路布置图等。
PPT文档演模板
化工制图课件[1]
➢一、化工设备图样：

《化工制图第一章》课件

《化工制图第一章》课件

示意图
使用示意图表示化工过程流程，包括物料流动、 能量传递和反应发生等。
化工制图中的装置部件图示
反应器
代表化学反应器，用于混合和变化物质。
泵
用于输送液体和气体的机械设备。
蒸馏塔
用于物质分离和纯化的设备。
换热器
用于传递热量的装置，如冷却器和加热器。
化工制图中的流程图示
1
流程图
以图形方式表示复杂的化工过程，包
作用与意义
化工制图可以提供清晰的工作指导，减少误解和错误，并帮助工程师和操作人员更好地理解 和掌握工艺流程。
示意符号
在化工制图中使用各种符号和图形，如流程图、布置图和电气图，以准确传达信息并保持一 致性。
化工制图的常用绘图工具
1
传统绘图工具
使用铅笔、直尺和曲线板等传统绘图工具进行手绘制图。
2
计算机辅助制图
《化工制图第一章》PPT 课件
化工制图第一章PPT课件将引导您深入了解化工制图的重要性和应用领域。通 过介绍其概念、分类、符号规范以及绘图工具，帮助您掌握制图的基础知识。
化工制图的概念与作用
化工制图的定义
化工制图是一种通过图形表达和传递信息的技术，用于记录和交流化工过程中的装置、管道、 仪表和控制系统等细节。
流程图符号
2
括物料流动、工艺步骤和操作条件。
使用不同的图形符号和箭头表示物料
的流动方向和流程的顺序。
3
示例应用
流程图广泛应用于炼油、化学工艺、 环境工程等领域，以指导生产和操作。
化工制图中的控制系统图示
1 控制系统符号
使用各种符号和图形表示控制系统中的传感器、执行器和控制器等组件。
2 闭环控制
通过反馈信号对系统进行调整和修正，以实现所期望的控制效果。

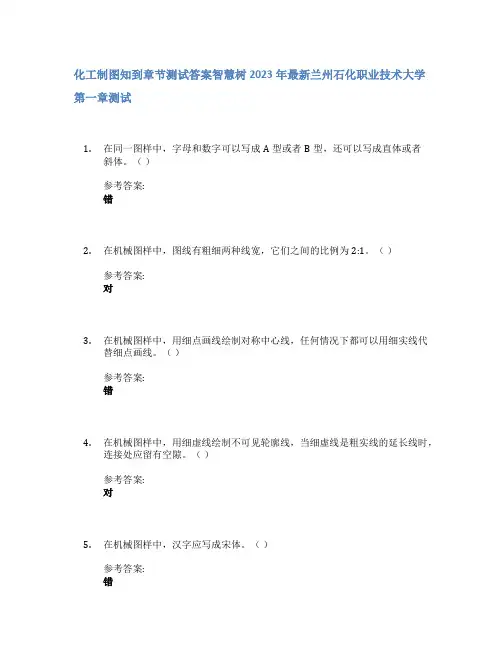

化工制图知到章节答案智慧树2023年兰州石化职业技术大学

化工制图知到章节答案智慧树2023年兰州石化职业技术大学

化工制图知到章节测试答案智慧树2023年最新兰州石化职业技术大学第一章测试1.在同一图样中，字母和数字可以写成A型或者B型，还可以写成直体或者斜体。

（）参考答案:错2.在机械图样中，图线有粗细两种线宽，它们之间的比例为2:1。

（）参考答案:对3.在机械图样中，用细点画线绘制对称中心线，任何情况下都可以用细实线代替细点画线。

（）参考答案:错4.在机械图样中，用细虚线绘制不可见轮廓线，当细虚线是粗实线的延长线时，连接处应留有空隙。

（）参考答案:对5.在机械图样中，汉字应写成宋体。

（）参考答案:错6.为了更清楚地表达机件的大小，可以在不同的视图上标注机件的同一个尺寸。

（）参考答案:错7.在机械图样中，尺寸线可以用细实线单独绘制，也可以用其他图线代替。

（）参考答案:错8.判断图中尺寸标注的对错。

（）参考答案:错9.当圆弧的半径过大，不需要标注出其圆心位置，可按上图所示的形式标注。

（）参考答案:对10.判断如图所示标注的半径尺寸是否正确。

（）参考答案:对第二章测试1.上图表示（）投影法参考答案:中心2.图中主视图中尺寸20，反映物体的（）参考答案:高度3.如图所示，右面的三视图正确地表达左边的形体。

（）参考答案:错4.图中P平面是一般位置平面，Q平面是铅垂面。

（）参考答案:错5.确定形体中各直线相对投影面的位置。

（）参考答案:CD为一般位置直线;DE为铅垂线6.判断图中点A的三面投影图是否正确。

（）参考答案:对7.从投影图判断点A和点B的相对位置，下列描述正确的是（）参考答案:A前B右;A下 B右8.如图所示，根据直线MN的三面投影图，判断直线MN与投影面的相对位置。

（）参考答案:直线MN是铅垂线9.根据已知的正面投影和水平面投影，判断▲ABC相对于投影面的位置。

（）参考答案:▲ABC是正垂面10.根据已知的V面投影和H面投影，判断矩形ABCD相对于投影面的位置。

（）参考答案:矩形ABCD是正平面第三章测试1.判断图中三棱柱被平面截切后的三视图是否正确。

化工制图Chapter 1-3

化工制图Chapter 1-3

◎ 切三角块 ◎ 切梯形块 ◎ 切半圆头块 ◎ 切小圆柱
57
例14
找出三视图中的错误，并改正。
共面
?
?
?
? ?
? ?
?
相切
?
相切
58
面形分析举例
本节小结——重点掌握
1.掌握平面立体、曲面立体、相贯体
三视图画法；
2.掌握常见平面立体、曲面立体、相贯体
尺寸标注。
作业： P2： 1、2、4 P3： 6、7 P4： 3、4
53
（二）组合体的画图举例
例12 已知轴承座的立体图，求做其三视图。
凸台 圆筒
● ● ●
支撑板
底板
肋板
主视方向
★ 形体分析
● ●
★ 选择主视图
★ 布置视图 ★ 画底稿
★ 检查、清理、加深
54
例13 已知滑块的立体图，画其三视图
★ 形体分析 ◆ 切割前 ——右端为半圆柱面的长方体 ◆ 挖 切 ——左上角切去一三角块 左端再挖去一梯形块 右端挖去带半圆柱面的长方块 右端再挖去两个相同的圆柱体
例5 补全主视图
⑴ 分析
★空心四棱柱与圆筒相交
★相贯线——内外柱面与内外圆柱面 的交线
前后各柱面∥圆柱轴线→直线段
左右各柱面⊥圆柱轴线→圆弧 侧投影——两圆弧 水平投影——两矩形
★前后各柱面∥V面→实形
主视方向
20
⑵ 作图
★先外后内
与俯视图——长对正
与左视图——高平齐
主视方向
21
17
1.相贯线的性质
由若干直线段和曲线段组成， 每一段是平面体的棱面与曲面 体表面的交线。
2.作图步骤

化工制图制图基本知识

化工制图制图基本知识

四、图线（GB/T 17450-1998、GB/T 4457.4-84 ） 机械图样中常用图线的形式及应用
表1-9 图线在接头处画法
2 图 线 画 法
图例
正确
错误
图线画法
虚线处于粗实线的延长线上时，粗实线应画到分界点，而虚线应留有空隙
虚线或点划线与其他图线相交时，应在线段处相交，而不应该在空隙处相交。
A、必须用细实线绘制；
*
尺寸线终端形式：
*
3）尺寸数字
A、线性尺寸的数字通常注写在尺寸线的上方或中断处； B、角度尺寸数字必须水平书写； C、尺寸数字不允许被任何图线所通过，否则，需将图线断开或引出标注； D、线性尺寸数字的注写方向为：水平方向的尺寸数字字头向上，垂直方向的尺寸数字字头向左，倾斜方向的尺寸数字字头偏向斜上方；避免在300范围内标注尺寸；
球 面
标注球面直径或半径尺寸时，应在尺寸数字前加注符号“SΦ”或“SR”。
*
圆 弧 标注小于或等于半圆的圆弧半径尺寸时，尺寸线应从圆心出发引向圆弧，只画一个箭头，并在尺寸数字前加注半径符号“R”. 当圆弧的半径过大或在图纸范围内无法标出圆心位置时，可按图a的折线形式标注。当不需标出圆心位置时，则尺寸线只画靠近箭头的一段，如图b。
在尺寸界线之间没有足够位置画箭头或注写尺寸数字的小尺寸，可按图示形式进行标注。标注连续尺寸时，代替箭头的圆点大小应与箭头尾部宽度相同
小 尺 寸
标注角度的尺寸界线应沿径向引出；尺寸线画成圆弧，其圆心为该角的顶点，半径取适当大小，如图a；角度数字一律写成水平方向，一般注写在尺寸线的中断处或尺寸线的上方或外边，也可引出标注，如图b。
比例应用：
不论采用缩小或放大的比例绘图，图样中所标注的尺寸均为机件的实际尺寸!

《化工制图与CAD》第1章制图的基本知识

《化工制图与CAD》第1章制图的基本知识

第1章 制图的基本知识 章
图1-29 手柄的绘制
第1章 制图的基本知识 章
1.4.3 徒手画图
不使用绘图工具，徒手画出的图样叫徒手图，也称为 草图。草图是工程技术人员交流、构思、记录、设计的有 力工具，是工程技术人员必须掌握的一项基本技能。草图 以目测机件大小，徒手绘图，出图速度较快。不要求比例 准确，但必须保持各部分的大致比例关系。
1.3.1 等分圆周和作正多边形
1．三角板与丁字尺配合作多边形
图1-12 用三角板画正六边形
第1章 制图的基本知识 章
2．用圆规等分圆周作正多边形
图1-13 用圆规等分圆
第1章 制图的基本知识 章
1.3.2斜度和锥度 1.3.2斜度和锥度 1．斜度
一直线（或平面）对另一直线（或平面）的倾斜程度称为斜度。斜度 用互相倾斜的两直线（或两平面）之间夹角的正切函数表示。斜度为 tanα=H/L。工程中为方便起见，习惯将这一比值写成1：n的形式。
字体（GB/T14691-1993） 1.1.3 字体（GB/T14691-1993） 1．基本要求：
（1）在图样中书写的汉字、数字、字母，要做到字体工整、 笔画清楚、间隔均匀、排列整齐。 （2）字体高度（用h表示）的公称尺寸系列为：1.8、2.5、 3.5、5、7、10、14、20。 （3）汉字应写成长仿宋体字，长仿宋体字的书写要领是：横 平竖直、注意起落、结构匀称、填满方格。 （4）字母和数字可以写成直体或斜体。斜体字字头向右倾斜， 与水平基准线成75°。
第1章 制图的基本知识 章
3．尺寸数字
图样中的尺寸数字必须清晰无误且大小一致。尺寸数字不能被任何图线穿 过，如无法避免，应将图线断开。 线性尺寸的尺寸数字位置： 线性尺寸的尺寸数字位置：一般应注写在尺寸线的上方或中断处。 线性尺寸的书写方向： 线性尺寸的书写方向：以标题栏文字方向为准，水平方向的尺寸数字其字 头朝上；垂直方向的尺寸数字其字头朝左。其他倾斜尺寸其字头方向见图。

化工制图第一章

化工制图第一章
解: （1）作与BC距离为R的平行线。 （2）以O1为圆心，R+R1为半径做
圆弧与该平行线相交于O点。 （3）从O点向BC做垂线，B为切点。 （4）连接OO1交圆O1于A点，点A为
另一个切点。 （5）以O为圆心，R为半径在A、B
两点间作圆弧，即为所求。
3.已知：圆O1的半径为R1，线段BC， 求：半径为R连接线段BC和圆O1的圆弧。
使用时尺头紧靠图版左侧导边，即可沿 尺身工作边从左到右画水平直线；尺和尺身 有夹角的丁字尺可以用来画倾斜的直线。
三、三角板 由45°—90°和30°—60°—90°组成，
可以用来画垂直的直线和与水平成15 °倍数 的各种直线 。
用图板、丁字尺、三角板画线。
将丁字尺尺头内侧紧靠图 左侧导边上下移动，自左 向右画水平线。
不可不见可轮见廓轮廓线线 （虚线虚）线
可见轮廓线
可见轮廓线
（粗实粗线实）线
剖面剖线面线 （细实细线实线）
轴线轴线 （细点细画点线画线）
断裂断处裂的处的边边界界线线 （双双折折线线）
轨轨迹迹线线 （细细点点画画线 线）
对称对线 称线 细（点细画线点画线）
断断裂裂处处的的分分界线界线 （波波浪浪线线 ）
⑷ 机件的每一尺寸，一般只标注一次， 并应标注在反映该结构最清晰的图样上。
10
10
1：2
1：1
10 2:1
2.尺寸的要素
每一个尺寸由三部分组成：尺寸界线、尺寸线、尺寸数字。
尺寸界线
25 20
尺寸数字
尺寸线 箭头 间距约7mm
尺寸界线超出尺寸 线约2~5mm
25 35
常用尺寸的标注：
数字
符号
半径不注数量 尺寸线应从圆心引出，只画一个箭头

化工制图(第一章)

化工制图(第一章)

16
16×16
（2）标注板状零件厚度时，可在尺寸数字前加注符
号“t”；
t2
（3）注角度的尺寸界线应沿径向引出，尺寸线画成 圆弧，圆心为该角的顶点；角度数字一律水平写 ，通常写在尺寸线的中断处，必要时允许写在尺 寸线的外面，或引出标注。
1.2 常用制图工具及使用
常用作图工具及使用方法： 图板：要求表面必须平坦、光滑，左右两导边必须
注重理论联系实际，仔细观察，多想多画。
本课程对学生的要求
通过本课程的学习，学生应该做到以下几点： ➢ 具有一定的空间构像能力、图示能力和读图能力； ➢ 会正确使用绘图仪器和工具； ➢ 具备阅读和绘制一般机械零件图、装配图、化工设
备图和化工工艺图的能力； ➢ 会查阅国家标准和有关手册； ➢ 会使用计算机软件绘制简单的装配图。
二、化工制图课程的内容
画法几何 制图基础 机械制图 化工制图 计算机绘图
1. 画法几何：介绍用投影法在平面上图示空间 物体和图解空间几何问题的基本理论和方法，并 涉及如何正确使用尺规绘制图样的方法和技巧。
画法几何像几何学的其它分支一样，把空间 的几何元素（点、线、面）和几何形体作为研究 对象，解决它们各自的和相互之间的定形、定位 及度量等问题。
R6
R3
R5
小尺寸的尺寸注法
（1）没有足够的位置画箭头和写数字时，可将其中 之一或二都布置在外面；
（2）当标注一连串小尺寸时，可用原点（或45°斜 线）代替箭头，但两端的箭头必须画出。
5 3 23 5 ● ●● ●
35 3 5
3
角度及其他结构尺寸的注法
（1）剖面为正方形时，可在正方形边长数字前加注 符号“□”或以“边长X边长”形式标出；
不同之处，画法几何在解决上述问题时，主 要采用图解法和图示法的方式即以“图”作为答 案，而不是用解析的方法以符号、数字或方程式 作为答案。并且画法几何的“图”不是示意性的 ，而是可以度量和具有一定精确度的。

化工制图的基本知识和技能

化工制图的基本知识和技能

(2)用分规等分线段
11..12..22..绘绘图图仪仪器器 4.直线笔（鸭嘴笔）
直线笔由两片钢叶 片组成，用小螺母调节 两叶片的间距，可达到 不同的线宽要求。
11..12..22..绘绘图图仪仪器器
直线笔的使用方法
(1) 先用蘸水钢笔在两叶片之间注入4～6mm高 的墨汁，如叶片外表面沾有墨水，须及时用软布擦净。
15
60° 15
5
15 60°
60°
5 12
20
12
20
20
5 12
1∶2
1∶1
2∶1
11..21..33..字字体体（（GGBB//TT1144669911--9933））
1.字体的一般要求
图样中除了用视图表示机件的结构形状外，还要 用文字和数字说明机件的技术要求和大小。
国家标准对图样中的汉字、拉丁字母、希腊字母、阿 拉伯数字、罗马数字的形式作了规定。
89
41
94
20
97
a
25
c
10
5
e
20
10
1.12..11..1.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
2.图框格式
（1）需要装订的图样
一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
LaΒιβλιοθήκη c图框线 标题栏B
a
c
c
纸边界线
(1)
(2)
留装订边图框格式
1.12.1. 图纸幅面、格式及标题栏
1.12. 国家标准的基本规定
本节主要介绍国家标准《技术制图》和《机械 制图》的基本内容。
1.2.1. 图纸幅面、格式及标题栏 1.2.2. 比例 1.2.3. 字体 1.2.4. 图线 1.2.5. 尺寸注法
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A0 841×1189
图纸幅画
（mm）
A1
A2
A3
594×841 420×594 297×420
A4 210×297
图框的格式分为留装订边和不留装订边两种。 图样无论装订与否，均应在图幅内用粗实线画出图 框线。
图纸边界线
c c
c c
a
c
c
a
标题栏
图框线
标题栏
留有装订边
图纸边界线
e e
e e
e
e
e
3. 机械制图：培养学生掌握技术制图和机械制图国 家标准的有关规定，能够会查阅标准，有正确应用 和执行标准的能力及绘制和阅读机械图样的基本能 力。
4. 化工制图：主要介绍如何应用画法几何原理和制 图基础知识绘制和阅读化学工程图样，如化工工 艺流程图、化工设备图和设备平面布置等，了解 化工设备的绘制和选用原则、化工生产过程及化 工生产装置的布置、配管等情况，提高分析问题 和解决生产实际问题的能力。
不同之处，画法几何在解决上述问题时，主 要采用图解法和图示法的方式即以“图”作为答 案，而不是用解析的方法以符号、数字或方程式 作为答案。并且画法几何的“图”不是示意性的 ，而是可以度量和具有一定精确度的。
2. 制图基础：主要介绍制图的基础知识和国家制图 标准的规定，学习和掌握投影法的基本原理，培 养学生的制图技能，使用投影图表达物体的内外 形状大小的绘图能力，以及根据投影图想象空间 物体内外形状的读图能力。
e
标题栏
图框线
标题栏
不留装订边
代号 a c e
图框尺寸
A0
A1
10 20

5
10
绘图时，同一产品的图样只能采用同一种格式。
标题栏（GB/T 10609.1-1989）
每一张图纸都必须有标题栏，其位于图纸右下 角，外框用粗实线画出，右边和底边与图框线重 合，标题栏中书写的文字方向与看图方向应一致 。填写图名的字体用10号字，其余的汉字用7号字 ，阿拉伯数字用5号字。
除了国标外，还有使用范围较小的标准， 如“部颁标准”、“地区标准”、“行业标准 ”等，以及国际标准化组织制定的世界范围内 使用的国家标准，代号为 “ISO”。
目前，国内执行的制图标准主要有：《技术制 图标准》、《机械制图标准》、《化工制图标准 》、《建筑制图标准》、《水利水电工程制图标 准》、《港口工程制图标准》、《道路工程制图 标准》等。
5. 计算机绘图：着重介绍运用AutoCAD等绘图软件绘 制二维和三维图形，并将空间立体的概念贯串于整 个教学过程中，培养学生对图形的理解和表达的工 程素质。
三、本课程的学习方法
课堂认真听讲，课后仔细阅读教材上的相关内 容，做好课外练习作业。
以严谨的学风和精益求精的工作作风为目标， 掌握课程的基本知识和理论、图示的基本原理 和方法；
第1章 制图基本知识
1.1 国家标准的有关规定 1.2 常用制图工具及使用 1.3 几何作图 1.4 平面图形的画法及尺寸标注 1.5 制图的基本方法和步骤
1.1 国家标准的有关规定
中华人民共和国科学技术委员会于1959年批准 颁布了我国第一个《机械制图》国家标准（GB 122-1959～GB 141-1959），该标准对图纸的 幅画、比例、图线、剖画线、图样画法、尺寸的 注法、标准件和通用件的画法及代号等均作了统 一的规定。
32
15
设计 校核 审核 班级
35
20 15
日期 （材料标记） （校名）
学号
12
比例 共张第张
180
（图样名称） （图样代号）
60
简化标题栏格式
比例
图中图形与其实物相应要素的线性尺寸之比称 为比例。为了能从图样中直接反映出实物的大小 ，绘图时应尽量采用1：1的原值比例。
放大比例
优先选用比例 2:1 5:1 1×10n :1 2×10n :1 5×10n :1
1974年，《机械制图》国标进行了第一次修订；
1984年，国家标准局颁布了新的《机械制图》；
此后相继在1989年、1993年、1998年和2003年等 年度对国标进行了补充和修订；
截至目前，与机械图样有关的各项国家标准内容 大部分得到了更新，体系也比较完整。
国家标准中的每一个标准都以专用的代号表示 。如GB/T 14689-1993，其中GB是国家标准的代号 ，T表示推荐标准，14689为该标准的编号，短线 后的1993表明该标准是1993年发布的。
二、化工制图课程的内容
画法几何 制图基础 机械制图 化工制图 计算机绘图
1. 画法几何：介绍用投影法在平面上图示空间 物体和图解空间几何问题的基本理论和方法，并 涉及如何正确使用尺规绘制图样的方法和技巧。
画法几何像几何学的其它分支一样，把空间 的几何元素（点、线、面）和几何形体作为研究 对象，解决它们各自的和相互之间的定形、定位 及度量等问题。
缩小比例
1 : 2 1 : 5 1 : 10 1 : 1×10n 1 : 2×10n 1 : 5×10n
无论哪一类制图标准，其工程图的基本内容都 必须统一，这些基本内容包括图纸的幅画和格式 、比例、字体、图线、尺寸标注等。
图纸幅画和格式（GB/T 14689-1993）
图纸幅画是指图纸宽度和长度组成的图画。国 标规定图纸的基本幅画有五种，其代号分别为A0 、A1、A2、A3和A4。如果必要时，可允许选用加 长幅画，加长幅画的尺寸是由基本幅画的短边成 整数倍增加后得出。
目录
1、制图基本知识 2、投影与视图 3、点、直线、平面的投影 4、立体的投影 5、组合体 6、机件的表达方法
7、标准件和常用件 8、零件图 9、装配图 10、化工设备图 11、化工工艺图
绪论
一、化工制图的性质 二、化工制图课程的内容 三、本课程的学习方法和要求
一、化工制图的研究对象
《化工制图》是以机械与化工图样为研究 对象，以机械制图为基础，结合化工专业的 特点，研究化工专业图样的表达和识读方法 ，并逐步形成、完善和规范起来的一门技术 基础课程。
注重理论联系实际，仔细观察，多想多画。
本课程对学生的要求
通过本课程的学习，学生应该做到以下几点： ➢ 具有一定的空间构像能力、图示能力和读图能力； ➢ 会正确使用绘图仪器和工具； ➢ 具备阅读和绘制一般机械零件图、装配图、化工设
备图和化工工艺图的能力； ➢ 会查阅国家标准和有关手册； ➢ 会使用计算机软件绘制简单的装配图。
