化工制图课件——化工设备图

化工制图课件——化工设备图

111
手弧焊
22
缝焊
321 空气-乙炔焊 72
电渣焊
12
埋弧焊
25
电阻对焊
42
摩擦焊
91
硬钎焊
21
点焊
311 氧-乙炔焊 291 高频电阻焊 916 感应硬钎焊
返回
构件在焊接后形成的结合部分称为焊缝。 常见焊缝的接头型式如图所示。
（a）对接接头
b)角接接头
(c)T形接头
（d）搭接接头
返回
（二）焊缝的规定画法
返回
（四）技术特性表
技术特性表用于表明设备的主要技术特性。其格式有两种，适用于不 同类型的设备，如图所示。
（a）
(b)
技术特性表的格式
返回
（五）技术要求
技术要求是用文字说明的设备在制造、试验和验收时应遵循的标准、
规范或规定，以及对材料、表面处理及涂饰、润滑、包装、运输等方面的
特殊要求，其基本内容包括以下几方面。
③管束的表示法 设备中按一定规律排列或成束的密集管子，在设 备图中可只画一根或几根，其余管子均用中心线表示。
填充物的简化画法
密集管束的画法
返回
④标准零部件和外购零部件的简化画法 标准零部件，在设备图中可 按比例仅画出其特征外形简图。 外购零部件，在设备图中只需按比例用粗实线画出外形轮廓简图，在 明细栏中应注写 “外购”字样。
S
焊缝有效厚度
N
相同焊缝 数量
p
钝边
H
坡口深度
l
焊缝长度
返回
（四）焊缝的标注 1．焊缝指引线
焊缝指引线如图所示，箭头用细实线绘制并指向焊缝处，基准线是 两条相互平行的细实线和虚线。焊接方法（代号）可注写在基准末端尾 部符号后。

第6章化工设备图

第6章化工设备图
• 表示化工设备上所开管口沿圆周的方向和位置
节目录 主菜返单回
表格图
• 表达一组结构形状相同、尺寸不同的零部件。
序号 R
根数 全长
1
2
3
30
42.5
55
6
4
6
5 164.2 5 203.5 5 242.7
节目录 主菜返单回
6.3 化工设备图的视图特点
• 多为回转体 • 各部分结构尺寸相差悬殊 • 开孔多 • 焊接结构多 • 标准化、通用化、系列化零部件多

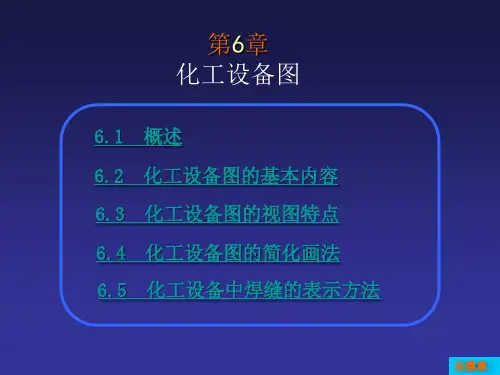

第6章 化工设备图
6.1 概述 6.2 化工设备图的基本内容 6.3 化工设备图的视图特点 6.4 化工设备图的简化画法 6.5 化工设备中焊缝的表示方法
节目录 主菜单
6.1 概 述
化工设备是指那些用于化工生产过程中的合成、分离、干 燥、结晶、过滤、吸收、澄清等生产单元的装置和设备。
典型的化工设备有反应釜、塔器、换热器、贮罐等。 化工设备图是采用平行投影原理和适当表达方法表达化工
6.5 化工设备中焊缝的表示方法
6.5.1 概述
• 焊接是化工设备制造过程中不可拆卸部分的主要连接方 式，通过在连接处加热熔化金属使完全独立的两部分牢 固地连接在一起，具有工艺简单、强度高等优点。
• 常见的焊接方法有电弧焊、电阻焊、气焊和钎焊。 • 常见的焊缝形式有对接焊缝和角接焊缝。
节目录 主菜单
节目录 主菜单
6.5 化工设备中焊缝形式和焊接方法
• 指引线由细实线绘制，由带箭头的线段（箭头线）和两条基准 线（一条为细实线，另一条为虚线）组成，必要时可加上尾部 （90°夹角的细实线）。 – 基准线一定要水平，虚线可画在实线任一侧。 – 当箭头直接指向焊缝时，焊缝基本符号标注在基准线实线 侧，当箭头指向焊缝的另一侧时，基本符号应标注在基准 线的虚线侧。 – 标注对称焊缝及双面焊缝时，可省去虚基准线。

化工设备图ppt课件

化工设备图ppt课件
23
1. 视图配置灵活
回转体
以两个视图为主
立式 卧式
主、俯视图 主、左视图
＊ 俯、左视图可以配置在图面的任意处，如果配置在 图面的任意处需注视图名称（即向视图的表示方法）
＊ 设备内部结构常采用剖视图的表达方式 ＊ 某些结构形状简单,易于表达清楚的零件图,可直接
绘制在装配图中
1.壳体以回转体为主
24
技术要求: 说明设备在制造、检验、安装、运输等方面的特殊要求
标题栏: 填写设备名称、主要规格、作图比例、图样编号、设计单位、 设计人员等内容 具体参见后面几张化工设备图
8
9
10
11
12
6.2 化工设备图的图示方法 6.2.1 化工设备的基本结构特点 6.2.2 化工设备图的图示方法
13
6.2.1 化工设备的基本结构特点
39
7．简化画法
广泛采用标准化、通用化、系列化的零部件 ⑴ 简化画出零部件外形
采用简化画法
（d）减 速机
（e）电 机
（f）填 料箱
（g）连 轴器
40
7．简化画法 ⑵ 管法兰的简化画法
41
7．简化画法 ⑶ 重复结构的简化画法
螺栓孔及螺栓连接的表达方法
42
7．简化画法 ⑶ 重复结构的简化画法
按规则排列孔板的简化画法
换热器技术特性表 管程
壳程
63
项目名称及单位
设计压力/MPa 设计温度/ºC 工作压力/MPa 工作温度/ ºC 物料名称 腐蚀裕度/mm 焊缝系数 地震裂度 场地土类别 容器类别 主要材料
塔技术特性表
设备内
64
6.4 化工设备的零部件简介 6.4.1 零件图简介 6.4.2 部件图简介 6.4.3 化工设备常用零部件简介

化工设备图样—化工设备视图的简化画法(化工制图课件)

化工设备图样—化工设备视图的简化画法(化工制图课件)
）当多孔板的孔径相同且按一定的角度规则排 列时，用细实线按一定的角度交错来表示孔的中心 位置，用粗实线表示钻孔的范围，同时画出几个孔 并注明孔数和孔径；若多孔板画成剖视时，则只画 出孔的轴线，省略孔的投影。
按规则排列换热器管板的简化画法
1、标准件和外购件的简化画法 2．接管和法兰的简化画法 3．液面计的简化画法 4．单线示意画法 5．设备整体示意画法 6．不同材料剖面画法 7．重复结构的简化画法
5、设备整体示意画法
为了表达设备的完整形状、有关结构的相对位置和尺寸，可采用设备整 体的示意画法，即按比例用单线（粗实线）画出设备外形和必要的设备内件 ，并标注设备的总体尺寸、接管口、人（手）孔的位置等尺寸，如图所示。
6、不同材料的剖面
为了区分不同的材料，采用不同的剖面表示形式，下面是几 种常见材料的剖面形式。
2、接管及管法兰
在装配图中，不论管法兰的连接面是什么形式（平面、凹凸面、榫槽面），管法兰的画法 均可简化，其连接面形状及焊接型式（平焊、对焊等），可在明细栏及管口表中注明
画出接管部分剖面 接管与法兰的环焊缝
法兰螺栓孔的位置
注意：法兰外径和螺栓孔定位尺寸 要按比例画。 （在管道图中，法兰均简化为线段表示）
化工制图及CAD
知识点9：化工设备图的简化画法
1、标准件和外购件
（1）标准零部件已有标准图， 在化工设备图中不必详细画出， 可按比例画出反映其外形特征的 简图，并在明细栏中注明其名称、 规格、标准号等
（2）外购零部件在化工设备图 中，只需根据主要尺寸按比例用粗 实线画出简图。同时在明细栏中注 其外形轮廓明其名称、规格、主要 性能参数和“外购”字样等
3、液面计
在装配图中，带有两个接管的玻 璃管液面计，可用细点画线和符号 “+”（粗实线）示意性的简化表示。

化工制图第6章化工设备图

化工制图第6章化工设备图
化工制图
---第6章 化工设备图
南京工业大学化工学院 周志伟
主要内容
1 概述
2 化工设备图的表达方法
3 化工设备图的简化画法
4 化工设备图的阅读
5 化工设备图的绘制
化工学院
2020/10/18
1、概述
现代化工企业的雄姿
化工学院
2020/10/18
1、概述
化工设备是化工生产的重要技术装备
化工学院
内容： 一、一组视图 二、必要的尺寸 三、管口表 四、技术特性表 五、技术要求 六、零部件序号、明细栏和标题栏
化工学院
2020/10/18
化工学院
2020/10/18
1、概述
➢一组视图
用以表达化工设备的工作原理、各部件间的装配关系和 相对位置，以及主要零件的基本形状。
➢必要的尺寸
化工设备图上的尺寸，是制造、装配、安装和检验设备 的重要依据。标注尺寸应完整、清晰、合理，以满足化 工设备制造、检验和安装的要求。
立式设备
2020/10/18
➢塔器
1、概述
化工学院
2020/10/18
1、概述
➢1.1 化工设备图的图样
化工设备图
标准图 通用图 表格图 管口方位图 零件图 部件图 装配图 总图
化工学院
2020/10/18
1、概述
➢总图
表示化工设备以及附属装置的全貌、组成和特性的图样。
各主要部分: 结构特征
装配连接关系 主要特征尺寸
1.2 化工设备图样的安排格式
（1）装配图兼作总图
化工学院
2020/10/18
1、概述
（2）装配图上附有零件图 （3）部件装配图附有零件图

化工制图与CAD第6章 化工设备图

化工制图与CAD第6章 化工设备图

图6-7填充物的表达方法
（5）按规则排列孔的画法 热交换器中的管板、折流板，或塔器中的塔板上按规则排列的孔， 可以只画几个，其余用细实线表示各孔的中心线位置分布即可，但需注 明其总数。其分布范围（外框线）用粗实线表示。
图6-8 多孔板的画法
（6）按规律排列管子的画法
按规律排列的管子（如换热器的列管），可以只画一根表示，其余， 用中心线代替。
6.2.2 化工设备的表达特点
1．视图的选择和配置
化工设备的主体结构多为回转体，因此，常采用两个基本视图。 立式设备一般采用主视图和俯视图，卧式设备一般为主视图和左视图。 主视图主要表达设备的工作原理、主要结构和各部分的装配关系， 一般按设备的工作位置来确定其投射方向，并采用剖视的表达方法。 俯视图或左视图主要表达管口和支座的方位结构，要符合投影关系。 对于形体狭长的设备，其俯视图或左视图不能放在基本视图位置时， 允许将其配置在图纸的其它空白处，但需按向视图方法进行标注。
由于化工设备结构简单，并多为标准零件，如果化工设备图上还
有位置，允许将零件与装配图画在一张图纸上，但要注明零件号。
2．多次旋转的表达方法
所谓多次旋转， 即假想将设备上处 于不同周向方位的 结构，分别旋转到 与主视图所在投影 面平行的位置，然 后进行投射，得到 主视图，并且不需 标注旋转情况。
图6-3多次旋转的表达方法
2．鞍式支座
图6-14鞍式支座
标注示例： 公称直径900mm，120°包角重型带垫板滑动式支座，其标记为：
JB/T4712-2007，鞍座BI900—S
6.3.5 人孔、手孔
图6-15人孔基本结构
图6-16手孔基本结构
标注示例：
公称直径450 mm，H1=160 mm的常压人孔，其标记为：

化工制图CAD第六章 化工设备图

化工制图CAD第六章 化工设备图

2. 填充物的表示法 当设备中装有同一规格 的材料和同一堆放方法 的填充物时，在剖视图 中，可用交叉的细实线 表示，同时注写规格和 堆放方法；对装有不同 规格的材料或不同堆放 方法的填充物，必须分 层表示，并分别注明填 充物的规格和堆放方法， 如图所示。
3. 管束的表示法 当设备中有密集的 管子，且按一定的规 律排列或成管束时， 在装配图中可只画出 其中一根或几根管子 ，其余管子均用中心 线表示，如图所示。
二、管口方位的表达方法
化工设备上的接管口和附件较多，其方位在设备制造、 安装和使用时都很重要，必须在图样中表达清楚。 由于化工设备图 采用了旋转法表达管 口，所以用管口方位 图，来表示管口在设 备上的真实方位。 管口方位图中以 中心线表明管口方位 ，用单线（粗实线） 示意画出设备管口。 同一管口，在主视图 和方位图中应标注相 同的小写拉丁字母。
七、设备整体的示意画法
为了表达设备的完整形状、有关结构的相对位置和尺寸，可 采用设备整体的示意画法，即按比例用单线（粗实线）画出设备 外形和必要的设备内件，并标注设备的总体尺寸、接管口、人 （手）孔的位置等尺寸，如图所示。
液面计的简化画法
设备的整体示意画法
第三节 化工设备的标准化零部件
一、筒体和封头 （一）筒体 筒体是用来进行化学反应，处理或储存物料的设备主体部
分，一般由钢板卷焊成形，其大小由工艺要求确定。筒体的主要尺寸是直 径、高度（或长度）和壁厚。卷制成形的筒体，其公称直径系指筒体的内 径。采用无缝钢管作筒体时，其公称直径系指钢管的外径（当直径小于500 毫米时，可用无缝钢管作筒体）。筒体直径应在国家标准《压力容器公称 直径》所规定的尺寸系列中选取， 标记示列：筒体 GB/ T 9019—1988 DN1200 表示公称直径为1200毫米 的筒体。在明细栏中，一般采用“DN1200×12，H（L）=2500”来表示公称 直径为1200毫米，高或长为2500毫米的筒体。 表6-9 压力容器公称直径/mm (摘自GB/T9019—1988)

6第六章_化工设备图

6第六章_化工设备图
（3）旋入端长度bm与零件材料有关，钢和青铜取bm＝d， 铸铁取bm＝1.25d，铝取bm＝1.5d,非金属取bm＝2d。
（4）双头螺柱加工时被连接件的螺孔深度应大于旋入端的 长度bm。绘图时螺孔螺纹深度为bm ＋0.5d，钻孔深度为bm ＋d。弹簧垫圈开口槽方向与水平成70°，从左上向右下倾斜。
3. 螺钉联接
剖视图的标注
字母
剖切平面的 位置
投影方向
1.剖视图的画法
① 剖切面的位置。为了清晰地表示零件内部真实形状，一般 剖切面应平行于相应的投影面，并通过零件孔、槽的轴线 或与零件的对称平面相重合。
② 图形的完整。剖视图是一种假想画法，并没有真正将机件 剖开，其它视图应完整画出或以完整机件作原型再进行剖 切。
长颈对焊法兰
2. 压力容器法兰 规定标记：
法兰名称及代号
密封面型式代号
公称压力／法兰厚 - 法兰总高
公称直径国标
标记示例： 法兰 RF 800-1.0 JB/T4701-2000
表示密封面型式为平密封面、公称压力为1.0MPa、公称 直径为800mm的甲型平焊法兰。
六、人孔和手孔
人孔有圆形和椭圆形两种， 圆形人孔最小直径400mm， 椭圆形人孔最小尺寸为 400mm×300mm
局部放大图可为剖视图也可为视图
第三节 标准件
一、 螺纹 二、 螺纹连接件 三、 筒体 四、 封头 五、 法兰 六、 人孔和手孔 七、 支座 八、 补强圈
标准件
在设备中，有些零件是经常被使用的，国家有关 部门就将这些零件的材料、尺寸、结构、表面粗糙 度、尺寸公差等标准化了，由专门的工厂大批量生 产，可降低成本、保证质量、缩短设计制造时间。 这些零件称为标准件。
局部的内、外形状都需要表达的零件或不宜 采用半剖视图、全剖视图的场合

化工设备图样—化工设备图的识读(化工制图课件)

化工设备图样—化工设备图的识读(化工制图课件)

③ 看管口表
接管数量、用途及规格 接管括了解
本设备的技术特性
1、概括了解
⑤ 看技术要求
制造要求 焊接及焊接检验要求 装配要求 试验要求 包装、运输要求 安装要求
2、详细分析
① 视图分析
共有多少个视图？ 哪些是基本视图？ 还有哪些其他视图？ 各视图都采用了哪些表达方法？ 各视图及表达方法的作用是什么？
化工制图及CAD
知识点11：化工设备图的识读
读图的基本要求
➢ 了解设备的用途、工作原理、结构特点和技术特性 ➢ 了解设备上各零部件之间的装配关系和有关尺寸 ➢ 了解设备零部件的结构、形状、规格、材料及作用 ➢ 了解设备上的管口数量及方位 ➢ 了解设备在制造、检验和安装等方面的标准和技术要求
读图的方法和步骤
概括了解 详细分析
归纳总结
① 看标题栏
1、概括了解
设备名称 规格 材料 总重 绘图比例 图纸数量及图号
② 看明细栏
1、概括了解
零部件共多少种 标准件共多少种、标准号、规格 组合件个数、标准号或图号、规格 通用化零部件共多少种、图号、规格 非标零部件共多少种、图号、规格
1、概括了解
通过对视图和零部件 的分析，按零部件在 设备中的位置及给定 的装配关系，加以综 合想象，从而获得一 个完整的设备形象；
结合有关技术资料， 进一步了解设备的结 构特点、工作特性、 物料的进出流向和操 作原理
3、检查总结
读图示例
1、该设备共由几个零部件件号构成，其中标准化零部件有几类。 2、该设备装配图用几个图形表达，有几个是基本视图，分别是什麽图？另外 一个图是什麽图？主视图采用了化工设备图的什麽图示方法。 3、该设备的公称直径、设备容积、工作温度、工作压力；设备的主体材料； 4、该设备共有几个管口，管口的方位由什麽图确定。 5、设备的封头与筒体采用什麽连接方式。管口a与封头如何连接，焊接的接头 形式。d管口与外接管道连接是采用法兰还是螺纹连接? 6、该设备制造应用何种焊接方法，选择哪种焊条。 7、该设备制造完毕后，如何进行压力试验。

化工设备图

化工设备图

车床加工
车削加工轴
车 床
铣床加工
加工齿轮轴 铣床
钻床加工
钻床
盖板钻孔
刨床加工
刨床
加工箱体底面
磨床加工
磨床
精磨溜板端面
思考
为什么零件在投影体系中的位置应尽量符合 主要加工位置和工作（安装）位置
这两种位置应优先考虑哪一种？其根据是什？
在选择零件主视图时， 试分析各类零件的安放位置
轴、套类零件以车削、磨削 为主应选择其加工位置为安放位置
和技术要求的图样称零件图
。它是加工和检验零件的技
术文件。
人孔 管板
浮头
封头
鞍式支座
筒体
零件图通常应包括下列基本内容
1.视图—— 根据有关标准与规定用正投影法表 达零件内、外结构的图形
2.尺寸—— 零件图应正确、完整、清晰、合理 地标注零件制造、检验时所需要部尺寸
3. 技术要求—— 标注或说明零件制造、检验或 装配过程中应达到的各项要求。
蜗杆轴位置
凸台
凸台 轴承孔
蜗杆轴位置
轴承套孔
轴承孔
安装孔 安装底板
螺栓孔
油标孔
箱体类零件的结构特点是：
• 根据其作用常有内腔、轴承孔、凸台和肋等结构 • 为了安装零件和箱体再装在机座上，常有安装板、安装孔、
螺孔、销钉孔等 • 为了防尘，通常要使箱体密封，此外又为了使箱体内的运动
零件得到润滑，箱体内要注入润滑油，因此箱壁部分常有安 装箱盖、轴承盖、油标、油塞等零件的凸台、凹坑、螺孔等 结构。
• 支架类零件大都用于支承其他零件结构形状亦比较复 杂。这类零件表达特点是：
• 常以工作位置放置，主视图常根据结构特征选择，以 表达它的形状特征、主要结构和个组成部分的相互关 系。

化工设备图ppt课件

化工设备图ppt课件

表4-4
减少焊接 任务量
4.4.2 化工设备常见焊缝的表达
化工设备常见焊缝：筒体对接、筒体与封头、筒体 与接纳、补强圈与筒体或封头、厚壁管补强、筒体 与管板、换热管与管板。
①画出节点放大▪ A图、；B类②焊标缝注节尺点寸：坡坡口口角角度α度、钝边
高，根部间隙等。
钝边P
工件厚度δ
单面焊
双面焊
坡口深度H 根部间隙b
4.3 化工设备图的简化画法 P86--
对于化工设备图中的规范化零部件， 在不影响视图正确、清楚地表达构造外 形大在图的装的前配构图造提中部下，分规等，范可采零采件用用、简各外化购画种件法简、。已在化有明画零细部表法件和。图管、口部表分中放写
明：
a 〕规范件、外购件的称号、规格、衔接规范、构造方式、 密封面方式等，外购件注明“外购〞字样；
8、不同资料的剖面表示方法
为了区分不同的资料，采用不同的剖面表示方式， 下面是几种常见资料的剖面方式。
金属资料 非金属资料
〔设备壳体、 各种零部件等〕
焊缝金属资料
(法兰垫片、设备
防腐隔热内衬等)
玻璃
〔液面计、视镜〕
混凝土
〔设备根底〕
砂、胶泥
〔管沟填埋、设 备防腐内衬等〕
耐火砖
〔设备耐火砖内衬等〕
可用粗点划线表示特殊喷涂外表 薄衬层：细实线，与设备轮廓线间隔约1～2mm。
可见轮廓线和过渡线
尺寸线、尺寸界线、剖面线、重合断面 的轮廓线、引出线 、螺纹的牙底线及齿 轮的齿根线
断裂处的边界线、视图和剖视的分 界线
4 双折线 5 虚线
约b/3 断裂处的边界线 约b/3 不可见轮廓线及过渡线
6 细点画线 7 粗点画线

化工制图与CAD第6章 化工设备图

化工制图与CAD第6章 化工设备图

法兰
C-A
800-1.6
JB/T4702-2000
名称
断面形状
类型代号
型式参数关系
椭
以内径
EHA
圆
型 封
为基准
头
以外径
为基准
EHB
DHA 碟型封头 DHB
Ri=1.0Di r=0.15Di DN=Di Ri=1.0Di r=0.10Di DN=Di
封头标注示例：
公称直径为1200mm，名义厚度为了12 mm，材质为0Cr18Ni9的椭 圆形封头，其标记为：
图6-9 按规律排列管子的画法
6．焊缝的表达方法
化工设备图中未剖切到的焊缝不用特别表示，剖到的
焊缝一般涂黑表示；重要焊缝（如筒体的纵环焊缝、主要接 管与筒体的角焊缝等）应画出节点图详细表示，并加以标注； 其余焊缝形式可在技术要求中统一注明。
6.3 化工设备常用的标准零部件
6.3.1 筒体
筒体是化工设备的主体结构。筒体的主要尺寸是直径、
第6章 化工设备图
6.1 化工设备图的作用和内容 6.2 化工设备图的表达方法
6.3 化工设备常用的标准零部件
6.4 化工设备图的标注
6.5 化工设备图的阅读
6.1 化工设备图的作用和内容
6.1.1 化工设备图的作用
化工设备图详细反映了设备结构、制造要求和各零部件装配连接关 系，清楚地列出设备的技术特性参数和技术要求以及对外连接关系。
图6-7填充物的表达方法
（5）按规则排列孔的画法 热交换器中的管板、折流板，或塔器中的塔板上按规则排列的孔， 可以只画几个，其余用细实线表示各孔的中心线位置分布即可，但需注 明其总数。其分布范围（外框线）用粗实线表示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

化工学院
2020/11/20
➢零件图
表示化工设备零件的结 构形状、尺寸大小及加 工、热处理、检验等技 术资料的图样。
➢管口方位图
表示化工设备管口方位 位置，并注明管口与支 座、地脚螺栓的相对位 置的简图。
化工学院
1、概述
2020/11/20
1、概述
➢表格图
结构形状相同，尺寸大 小不同的化工设备、部 件、零件，用综合列表 方式表达各自尺寸大小 的图样。
1、尺寸种类
化工学院
2020/11/20
1、概述
尺寸种类： 一、特性尺寸 二、装配尺寸 三、安装尺寸 四、外形（总体尺寸） 五、其他尺寸
（1）特性尺寸
表示化工设备的主要性能、规 格的尺寸，如图中的筒体直径 1400 ，筒体长度2000等。
化工学院
2020/11/20
1、概述
（2）装配尺寸
表示零部件之间装配关系和相 对位置的尺寸，如图中500表示 人孔与进料口的相对位置。
各主要部分: 结构特征
装配连接关系 主要特征尺寸
管口表 外形尺寸 技术要求 技术特性
化工学院
2020/11/20
1、概述
➢装配图
表示化工设备的结构、尺寸，各零部件间的装配连接关 系，并写明技术要求和技术特性表等技术资料的图样。
➢部件图
表示可拆式或不 可拆部件的结构 形状，尺寸要求、 技术要求和技术 特性表等技术资 料的图样。
1、概述
化工设备是化工生产的重要技术装备
化工学院
2020/11/20
1、概述
化工设备应用广泛
化工学院
2020/11/20
1、概述
常用的典型化工设备有四类。
➢反应器
壳体
传动装置 轴封装置
化工学院
传热装置
搅拌装置 2020/11/20
➢换热器
封头
1、概述
折流板
管板
化工学院
支座
换热管
筒体
列管式换热器
（3）安装尺寸
表示设备安装在基础上或其他 支架上所需的尺寸，如图中的 1200等。
化工学院
2020/11/20
1、概述
（4）外形尺寸
表示设备总长、总高、总宽（或 外径）的尺寸，以确定该设备所 占的空间，如总高1820。
（5）其他尺寸
一般包括标准零部件的规格尺寸 (如图中480 ×6)，经设计计算确 定的重要尺寸(如筒体壁厚6)，焊 缝结构形式尺寸及不另行绘图的 零件有关尺寸。
➢标准图
经国家有关主管部门批 准的标准化或系统化设 备，部件或零件图样。
序号 R
根数 全长
1 30 6 5164.2
2 42.5
4 5203.5
3 55 6 5242.7
化工学院
2020/11/20
1、概述
➢通用图
经过生产考验，或结构成熟，能重复使用的系统化设备、 部件和零件的图样。
注：一般由零件图到部件图，再到装配图，最后到总图。
化工学院
2020/11/20
1、概述
2、尺寸基准
（1）尺寸基准选择 一、设备筒体和封头的中心线 二、设备筒体和封头焊接时的环焊缝 三、设备容器法兰的端面 四、设备支座的底面 五、管口的轴线
化工学院
2020/11/20
1、概述
（2）几种典型结构的尺寸标注
1）筒体
一般标注内径、壁厚和高度 (或长度)；若用无缝钢管作筒 体，则标注外径、壁厚和高 度(或长度)。图示标出筒体内 径(1400)、壁厚(6)及长度 (2000)。
➢管口表
管口表是说明设备上所有管口的用途、规格、连接面形 式等内容的一种表格，供备料、制造、检验或使用时参 考。
化工学院
2020/11/20
1、概述
➢技术特性表
技术特性表是表明设备的 主要技术特性的一种表格， 一般安排在管口表的上方。
化工学院
2020/11/20
1、概述
技术特性表的内容
工作压力、工作温度、设计 压力、设计温度、物料名称 等。
化工制图第6章化工设备图
单击此处添加副标题内容
化工制图
---第6章 化工设备图
南京工业大学化工学院 周志伟
主要内容
1 概述 2 化工设备图的表达方法 3 化工设备图的简化画法 4 化工设备图的阅读 5 化工设备图的绘制
化工学院
2020/11/20
1、概述
现代化工企业的雄姿
化工学院
2020/11/20
技术要求的内容
（1）通用技术条件 （2）焊接要求
化工学院
通用技术条件是同类化工设备在制 造、装配、检验等方面的技术规范， 在技术条件中直接引用。
注：不同类型的设备，增加的内容不一样。 如容器类，增加全容积(m3) 反应器类，增加全容积和搅拌转速等 换热器类，增加换热面积等
化工学院
2020/11/20
1、概述
➢技术要求
文字说明图中不能表示出来的内容，包括设备在制造、 试验和验收时应遵循的标准或规范，材料、表面处理及 涂饰、润滑、包装、运输等方面的特殊要求。
1.2 化工设备图样的安排格式
（1）装配图兼作总图
化工学院
2020/11/20
1、概述
（2）装配图上附有零件图 （3）部件装配图附有零件图
化工学院
2020/11/20
（4）零件图
1、概述
（5）带有数据表装配图
化工学院
2020/11/20
1、概述
➢1.3 化工设备图的作用和内容
作用：用来指导设备的制造、装配、安装、检测及使用 和维修等。
2）封头
标注壁厚和封头高(包括直边)。
化工学院
2020/11/20
1、概述
3）接管
标注管口内径和壁厚；接管为无 缝钢管时，则应标注外径和壁厚。
注：化工设备图中，零件的制造精度不高，某些总长或 次要尺寸，通常将这些尺寸数字加注圆括号或在数字前 加“≈”以示参考。
化工学院
2020/11/20
1、概述
内容： 一、一组视图 二、必要的尺寸 三、管口表 四、技术特性表 五、技术要求 六、零部件序号、明细栏和标题栏
化工学院
2020/11/20
化工学院
2020/11/20
1、概述
➢一组视图
用以表达化工设备的工作原理、各部件间的装配关系和 相对位置，以及主要零件的基本形状。
➢必要的尺寸
化工设备图上的尺寸，是制造、装配、安装和检验设备 的重要依据。标注尺寸应完整、清晰、合理，以满足化 工设备制造、检验和安装的要求。
2020/11/20
➢容器
1、概述
卧式设备
化工学院
立式设备
2020/11/20
➢塔器
1、概述
化工学院
2020/11/20
1、概述
➢1.1 化工设备图的图样
化工设备图
总 图
装 配 图
部 件 图
零 件 图
管 口 方
表 格 图
通标 用准 图图
位
图
化工概述
➢总图
表示化工设备以及附属装置的全貌、组成和特性的图样。
