射影平面３．1 中心投影与无穷远元素 知识点解析 中心投影定义． 影消点、影消线的概念影消点没有中心投影；影消线也没有投影． 无穷远点、无穷远直线的概念．仿射直线、射影直线、仿射平面、射影平面的概念．平行的两个平面相交于无穷远直线上，任何一个平面与无穷远平面相交于一条无穷直线上，一条直线与平行平面相交于一个无穷远点．在仿射平面上，任何两条直线有并且只有一个交点．两条有穷远直线若不平行则交于有穷远点，若平行则交于无穷远点，一有穷远直线与无穷远直线交于无穷远点．解题指导（习题选解） 练习３－１１． 证明：中心投影一般不保持共线三点的简比． 证明反证法．假设中心投影保持共线三点的简比，则在中心投影下，三角形的中位线仍为三角形的中位线，于是推出中心投影把平行线变成平行线，这与中心投影不保持直线的平行性矛盾．所以，中心投影一般不保持共线三点的简比．４．设21:ππσ→是平面1π与2π之间的中心投影．试讨论1π上两条平行直线的象在2π中是否平行，不平行有什么性质？同样，2π上的两条平行直线在1π中的原象是否为平行直线？解当投影线垂直于这对平行线时，其象在2π中是平行的；当投影线不垂直于这对平行线时，其象在2π中不平行．同理，当投影线垂直于这对平行线时，其原象在1π中是平行的；当投影线不垂直于这对平行线时，其象在1π中不平行．５．试证明：中心投影不保持直线上两个线段之比．证明同第１题．（略）． ３．２图形的射影性质 知识点解析透视对应、中心透视的概念透视对应把l 上的影消点Q 投影到l '上无穷远点∞'P ，把l 上的无穷远点∞P 投影到l '上影消点Q '．中心投影把π上的影消线l 投影到π'上无穷远直线∞'l ，同时把π上的无穷远直线∞l 投影到π'上影消线l '．定义3.1图形在中心投影下不变的性质（不变的量），叫做图形的射影性质． 同素性和结合性都是射影不变性质；平行性质和单比不是射影不变性质，它们在中心投影下会改变． 如果中心射影把平面π上的直线l 投影成平面π'上的无穷远直线，如图１所示，那么平面π上两条相交直线a 与b ，若交点在影消线l 上，则它们 的象是π'上的两条平行线a '与b '；反过来，平面π'上两条平行线，它们的原象是π上的两条相交于l 的直线．利用中心投影把一直线投影成无穷远直线，可 以用来证明一些几何问题． 解题指导（习题选解） 练习３－２１． 求证：一直线与和它平行的平面交于一个无穷远点证明如果一条直线平行一个平面，则这个平面内有无数条直线与它平行，因为两条直线交于无穷远点，所以，这条直线与这个平面交于无穷远点．２．证明：相交于影消线上的二直线，象为二平行直线．证明设二直线1l 和2l 交于P 点，P 点在影消线上，1l 和2l 经射影对应，对应直线为1l '和2l '，则P 点对应无穷远点． 由于射影对应保持结合性不变，所以P 的对应点是1l '和2l '的交点，即无穷远点，也就）（图1是1l '∥2l '． ３．设OX ，OY ，OZ 为三条定直线，A ，B 为二定点，其连线过O ，点R 为OZ 上的动点，且直线RA ，RB 分别交OX ，OY 于点P ，Q ，求证：PQ 通过AB 上一定点．分析这个题目是要证明PQ 的连线通过AB 上一定点，属于三线共点问题，只涉及点和直线的结合性，可以利用“射影到无穷远”．取OAB 所在直线为影消线，经过中心投影之后，∞∞∞B A O 为无穷远直线，如图所示，则2211R P P R ，1221R R Q Q 为平行四边形．于是有2121//R R P P2121//R R Q Q所以2121//Q Q P P即四边形2211P Q Q P 为平行四边形，11Q P ∥22Q P ．则11Q P 通过∞M ，由中心射影保持结合性不变可知，PQ 通过AB 上一定点． ４．在一个平面内的影消线上取定两点A ，B ，C 为该平面内的任意一点，求证∠ACB 投影后是一个常量．分析如图所示，平面α上的 ∠ACB 经射影后，在β平面 上射影成∠B C A '''． 因为A ，B 为影消线上两点，OMY2R 1P 1R BAZ2Q 1Q 2P X ）图题（第32R 1R ZY X2P 1P ∞B ∞A ∞M ∞O 2Q 1Q所以OA ∥β，且OA ∥A C ''，OB ∥β，且OB ∥B C ''，所以∠B C A '''＝∠ACB ． 而∠ACB 为定角．由于∠ACB 经投影后，不论C 取在平面上任何位置，其射影成的角∠B C A '''永远等于定角∠ACB ，所以为定值．注意：由于射影中心O 和影消线AB 所成平面一定平行于平面β，所以，利用有关立体几何的平面与平面平行的定理，就可以证明此题．３．3笛沙格定理 知识点解析三点形、三线形概念定理3.1（笛沙格定理） 如果两个三点形对应顶点的连线交于一点，则对应边的交点在一条线上．定理3.２ 如果两个三点形对应边的交点在一条线上，则对应顶点的连线交于一点（共点）．解题指导（习题选解） 练习３－３１．三角形ABC 的顶点A ，B ，C 分别在共点的三直线α，β，γ上移动．证明：AB 和BC 分别通过定点P 与Q 时，CA 也通过PQ 上的一个定点．证明如图所示．设三角形C B A ''' 是满足条件的另一个三角形，在三角形ABC 和C B A '''中，由于对应点的连线l ，m ，n 共点O ，由笛沙格定理可知，对应边的交点P ，Q ，R 共线，即AC 与C A ''的交点R 必在直线PQ 上，于是R 为定点．２．若三角形ABC 的二顶点B 与C 分别在定直线α与β上移动，三边AB 、BC 、C A题图）（第1ABB 'P ClA 'C 'OQRn m分别通过共线的定点P ，Q ，R ，求证顶点A证明根据图形(见第２题图)可知，Λ),,,(21ΛB B B),,,(21ΛC C C ，则Λ),,,(21ΛB B B P ),,,(21ΛC C C R在这两个射影线束中，PR 是自对应元素，所以Λ),,,(21ΛB B B P ),,,(21ΛC C C R两透视对应的线束对应直线的交点Λ,,,21A A A 共线．３．设A ，B ，C ，D 为平面上的 四点，R CD AB =⨯（AB 与CD 的交点 为R ），P AD BC =⨯，Q BD AC =⨯． 试证：BC 与QR 的交点1A ，CA 与RP 的 交点1B ，AB 与PQ 的交点1C 在同一直线上．证明如图所示．在三角形ABC 和PQR 中，对应顶点的连线AP ，BQ ，CR 共点于S ，由笛沙格定理，对应边的交点1A ，1B ，1C 共线．３．４齐次坐标 知识点解析 一维齐次坐标),(21x x ，其中1x ，2x 满足x x x =21)0(2≠x 二维齐次坐标),,(321x x x ，其中1x ，2x ，3x 满足x x x =31，y x x=32)0(3≠x ，),(y x 是欧氏平面内的笛氏坐标．)0,,(21x x （1x ，2x 不同时为0）是一个无穷远点的齐次坐标．A题图）（第21题图）（第3),,(321x x x )0(3≠x 是一个有穷远点的齐次坐标．)0,0,0(不表示一个点的齐次坐标．)0,,1(k 为一组直线kx y =上的无穷远点的齐次坐标．直线方程欧氏坐标系下直线方程为)0(02221321≠+=++a a a y a x a其中),(y x 是直线上点的非齐次坐标．点),(y x 的齐次坐标为),,(321x x x ，其中1x ，2x ，3x 满足x x x =31，y x x=32． 直线的齐次方程为)0(022********≠+=++a a x a x a x a过原点的直线的齐次方程为)0(022212211≠+=+a a x a x a无穷远直线的齐次方程为03=x无穷远直线无非齐次方程． 齐次线坐标 直线的齐次方程为0332211=++x u x u x u321,,u u u 叫做直线的齐次线坐标，记为],,[321u u u ．]0,0,1[是y 轴的齐次线坐标． ]0,1,0[是x 轴的齐次线坐标． ]1,0,0[是无穷远直线的齐次线坐标．定理3.3一点),,(321x x x X =在一直线],,[321u u u u =上的充分必要条件为0332211=++x u x u x u直线0332211=++x u x u x u 的非齐次坐标为31u u u =，32u uv =． 所有不通过原点的直线方程都可以写成01=++vy ux两点),,(321a a a A =，),,(321b b b B =的连线的方程为0321321321=b b b a a a x x x即0)()()(312213311312332=-+-+-x b a b a x b a b a x b a b a两点),,(321a a a A =，),,(321b b b B =的连线的坐标为),,(122131132332b a b a b a b a b a b a ---解题指导（习题选解） 练习３－４１．试求出下面各点的齐次坐标． （１）)0,0(，)0,1(，)1,0(，)35,2(． （２）以43为方向的无穷远点。

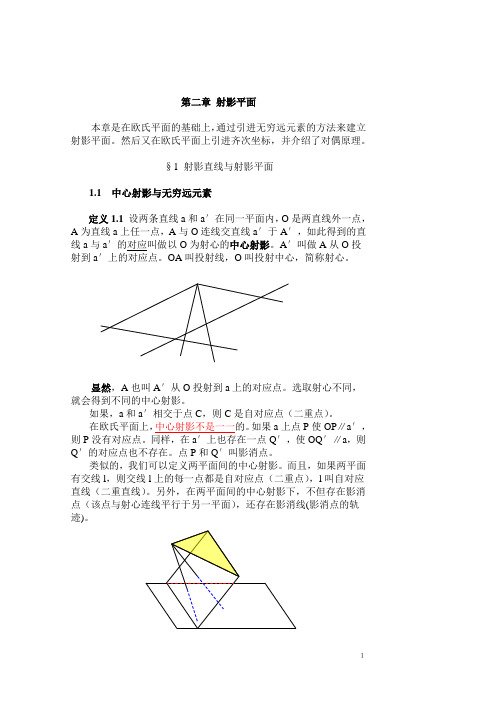

第二章射影平面本章是在欧氏平面的基础上，通过引进无穷远元素的方法来建立射影平面。

然后又在欧氏平面上引进齐次坐标，并介绍了对偶原理。

§1 射影直线与射影平面1.1 中心射影与无穷远元素定义1.1 设两条直线a和a′在同一平面内，O是两直线外一点，A为直线a上任一点，A与O连线交直线a′于A′，如此得到的直线a与a′的对应叫做以O为射心的中心射影。

A′叫做A从O投射到a′上的对应点。

OA叫投射线，O叫投射中心，简称射心。

显然，A也叫A′从O投射到a上的对应点。

选取射心不同，就会得到不同的中心射影。

如果，a和a′相交于点C，则C是自对应点（二重点）。

在欧氏平面上，中心射影不是一一的。

如果a上点P使OP∥a′，则P没有对应点。

同样，在a′上也存在一点Q′，使OQ′∥a，则Q′的对应点也不存在。

点P和Q′叫影消点。

类似的，我们可以定义两平面间的中心射影。

而且，如果两平面有交线l，则交线l上的每一点都是自对应点（二重点），l叫自对应直线（二重直线）。

另外，在两平面间的中心射影下，不但存在影消点（该点与射心连线平行于另一平面），还存在影消线(影消点的轨迹)。

１为使中心射影成为一一对应，我们必须引进新的元素，从而将欧氏平面加以扩充。

于是，我们约定：约定1在平面内的一组平行直线上引进唯一一点叫无穷远点，此点在组中每一条直线上，记作：P∞。

平面上原有的点称为有穷远点。

由此可知，一组平行直线有且只有一个公共点，即无穷远点。

另外，一条直线a与同它平行的平面交于无穷远点。

这是因为过直线a作与已知平面相交的平面，则交线平行于直线a，即两条直线相交于无穷远点。

约定2平面内所有无穷远点的集合叫做无穷远直线，记作：l∞。

平面内原有的直线称为有穷远直线。

可以证明，一组平行平面相交于一条无穷远直线。

约定3空间里所有无穷远点的集合叫做无穷远平面，记作：π∞。

空间中原有平面叫有穷远平面。

定义1.2无穷远点，无穷远直线，无穷远平面统称为无穷远元素。

射影几何三大入门定理1. 定理一：射影平面的基本性质射影几何是研究投影关系的一门数学分支，它研究的对象是射影空间和射影平面。

在射影几何中，有三个重要的入门定理，这些定理对于理解和应用射影几何具有重要意义。

首先，我们来讨论第一个定理：射影平面的基本性质。

1.1 射影平面的定义在介绍定理之前，我们需要先了解什么是射影平面。

射影平面是指一个由点和直线构成的集合，满足以下条件：•任意两条直线有且只有一个交点；•任意两个不同的点确定一条直线。

1.2 定理一的表述定理一指出，在射影平面中，存在以下基本性质：•任意两个不同的直线交于唯一一点；•任意两个不同的点确定唯一一条直线。

1.3 定理一的证明第一个性质：任意两个不同的直线交于唯一一点假设在射影平面中存在两个不同的直线L1和L2，在L1上取两个不同的点A和B，在L2上取两个不同的点C和D。

我们需要证明线段AB和CD的交点是唯一的。

根据射影平面的定义，任意两个不同的点确定唯一一条直线，所以线段AB确定了一条直线L3，线段CD也确定了一条直线L4。

由于L3和L4都与L1和L2相交，所以它们一定有一个公共交点P。

假设还存在另一个不同于P的交点Q，那么根据射影平面的定义，线段PQ也应该与直线L1相交。

但是根据前面的假设，A、B、C、D四个点在射影平面中是不共面的，所以直线PQ与直线L1没有交点。

这与假设矛盾，因此我们得出结论：任意两个不同的直线在射影平面中交于唯一一点。

第二个性质：任意两个不同的点确定唯一一条直线假设在射影平面中存在两个不同的点A和B，在A上取两条不同的直线L1和L2，在B上取两条不同的直线L3和L4。

我们需要证明直线AB和CD（其中C为L1与L3的交点，D为L2与L4的交点）是唯一相交的。

根据射影平面的定义，任意两条直线有且只有一个交点，所以线段AB与L1和L2分别有唯一的交点C和D。

假设还存在另一条直线EF与A、B两点相交，并且E和F分别是直线EF与L1和L2的交点。
