配管安装工程施工工艺及要求

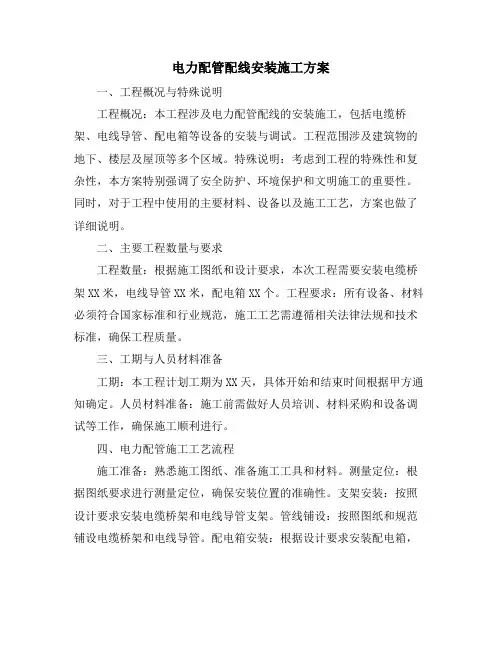

电力配管配线安装施工方案一、工程概况与特殊说明工程概况：本工程涉及电力配管配线的安装施工，包括电缆桥架、电线导管、配电箱等设备的安装与调试。

工程范围涉及建筑物的地下、楼层及屋顶等多个区域。

特殊说明：考虑到工程的特殊性和复杂性，本方案特别强调了安全防护、环境保护和文明施工的重要性。

同时，对于工程中使用的主要材料、设备以及施工工艺，方案也做了详细说明。

二、主要工程数量与要求工程数量：根据施工图纸和设计要求，本次工程需要安装电缆桥架XX米，电线导管XX米，配电箱XX个。

工程要求：所有设备、材料必须符合国家标准和行业规范，施工工艺需遵循相关法律法规和技术标准，确保工程质量。

三、工期与人员材料准备工期：本工程计划工期为XX天，具体开始和结束时间根据甲方通知确定。

人员材料准备：施工前需做好人员培训、材料采购和设备调试等工作，确保施工顺利进行。

四、电力配管施工工艺流程施工准备：熟悉施工图纸、准备施工工具和材料。

测量定位：根据图纸要求进行测量定位，确保安装位置的准确性。

支架安装：按照设计要求安装电缆桥架和电线导管支架。

管线铺设：按照图纸和规范铺设电缆桥架和电线导管。

配电箱安装：根据设计要求安装配电箱，并进行内部接线。

系统调试：完成安装后，进行系统的调试和测试，确保正常运行。

五、电力配管施工工艺要求施工工艺需遵循国家和行业相关标准，确保施工质量。

施工过程中，应保护好已完成的成品，避免损坏和污染。

施工过程中发现的问题应及时记录并处理，确保工程质量。

六、质量验收标准与措施质量验收标准：按照国家和行业相关标准进行验收，确保工程质量符合要求。

质量验收措施：施工过程中应进行定期的质量检查，发现问题及时处理。

工程完成后，应进行全面的质量验收，确保工程质量达标。

七、安全与环境保护措施安全措施：施工过程中应严格遵守安全操作规程，确保施工人员的人身安全。

同时，应配备必要的安全防护设备和用品，防止事故发生。

环境保护措施：施工过程中应采取有效的环境保护措施，减少对环境的污染和破坏。

室内电气配管配线安装工程质量管理细则一、施工准备：1、作业班组施工前要了解施工意图,熟悉施工现场.2、材料准备：：1绝缘导线：导线的型号,规格必须符合设计要求,并有产品出厂合格证.镀锌丝：应顺直无背扣,扭接等现象,并具有相应的机械拉力.2护口：应根据管径的大小选择相应规格的护口.螺旋接线钮,应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮.3LC型压线帽：具有阻燃性能氧指数为难27%以上,适用于铝导线2.5mm、4m㎡两种结头压接,分为黄白红、绿蓝五种颜色,可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红.4套管：有铜套管,铜铝过度套管三种,选用时应采用与导线材质,规格相应的套管.5接线端子接线鼻,应根据导线的根数和总截面选择相应规格的接线端子.6辅助材料：橡胶或粘塑料绝缘带,黑胶布、滑石粉、布条等.7小型工具由各劳务队自备,机具手尖嘴钳、剥线钳、压接钳、放线架、放线车,电炉、锡锅等,仪表万用表、兆欧表应准备齐全,要求能满足施工要求.4、作业条件：1、配管工程或线槽安装工程配合土建结构施工完毕.2、土建抹灰完成完成.二、工艺流程：1）选择导线：a、应根据设计图规定选择导线.进出户的导线宜使用橡胶绝缘导线.b、相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿相间的导线为保护地线.2）清扫管路：①清扫管路的目的是清扫管路中的灰尘,泥水等到杂物.清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线,将管内杂物清净.3）穿带线：①穿带线目的是检查管路是畅通,管路的走向及盒箱的位置是否符合设计要求.②穿带线的方法：一般均采用Φ1.2~2.0mm的铁丝.穿带线受阻时,应用两面三刀根铁丝同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出.4）放线及断线：a、放线前应根据施工图导线的规格,型号进行核对；放线时导线应置于放线架或放线车上.b、断线,剪断导线时,导线的预留长度应按以下四种情况考虑.（1）接线盒,开关盒,插座盒及灯头盒内的预留长度为15cm（2）配电箱内导线的预留长度应为配电箱箱体周长的1/2（3）出户导线的预留长度应为1.5m（4）公用导线在分支处,可不剪断导线而直接穿过.5）导线与带线的绑扎：①当导线根数较少时例如二至三根导线,可将导线前端的绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实.绑扎牢固.便绑扎处形成一个平滑的锥形过度部位.②当导线根数较多或导线截面较大时可将导线前端的绝缘层削去,然后将线芯斜错排列在带上,用绑线缠绕绑扎牢固.③使梆扎接头处形成一个滑的锥形过渡部位,便于穿线.6）管内穿线：①钢管电线管在穿线前,应首先检查各个管口的护口是否齐整,如有遗漏和破损,均应补齐和更换.②当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉.③两人穿线时,应配合协调,一拉一送.④穿线时应注意下列问题：（1）同交流回路的导线必须穿于同一管内.（2）不同回路,不同电压和交流与直流的导线,不得穿入同一管内.（3）导线在变形缝处,补尝装置应活动自如.导线应留有一定的余度.敷设于垂直管路中的导线,当超过下列长度时,应在管口处和接线盒中加以固定：截面积为50平方毫米及以下的导线为30m；截面积为70~95平方毫米的导线为20m；截面积在180~240平方毫米之间的导线为18m.7）导线连接：①导线连接应具备的条件：（1）线接头不能增加电阻值.（2）受力导线不能降低原机械强度.（3）不能降低原绝缘强度.②剥削绝缘使用工具及方法：（1）剥削绝缘使用工具：由于各种导线截面、绝缘层薄厚程度,分层多少都不同,因此使用剥削线的工具也不同.常用的工具电工刀,克丝钳和剥削线钳,可进行削革力及剥削绝缘层.一般4平方毫米以下的导线原则使用剥线钳,但使用电工刀时,不允许采用刀导线周围转圈转圈剥线绝缘层的方法.（2）剥削绝缘方法：单层剥削削法,分段剥法.斜削法.③单芯铜导线的直线连接：（1）绞接法：适用于4平方毫米以下的单芯线.（2）缠卷法：适用6平方毫米及以上的单芯线的分支连接.（3）十字分支导线连接做法.（4）多芯铜线直接,多芯铜导线的连接共有三种方法,即单卷法；缠卷法和复卷法.首先用细砂布将线芯表面的氧化膜清去,将两线芯导线的接合处的中心线剪掉2/3,将外侧线芯做伞状张开,相互交错叉成一体并将已张开的线端合成一体.（5）多芯铜导线分支连接.A缠卷法 B单卷法 C复卷法（6）铜导线在接线盒内的连接.A单芯线并接头 B不同直径导线接头 C、LC安全型压线帽D、加强型绝缘钢壳螺旋接线钮.1套管压接：2导线与平压式接线柱连接单芯线连接3导线与针孔式接线桩连接8）导线包扎：首先用橡胶或粘塑料绝缘带从导线接头处始端的完好绝缘层开始,缠饶1~2个绝缘带幅宽度,再以半幅宽度重叠缠绕.在包扎过程中应尽可能的收紧绝缘带.最后在绝缘层上缠绕1—2圈后,再进行回缠,采用黑胶布包扎,包扎时要衔接好以半幅宽度边压边进行缠绕,同时在包扎过程中收紧胶布,导线接头处两端应用黑胶布封严密.包扎后应呈枣核形.10线路检查及绝缘摇测：四、质量标准：按建筑电气工程质量验收规范GB50303-2002、建筑设备安装分项工程施工工艺标准、建筑安装工程施工图集进行验收.1主控项目：1导线的规格型号必须符合设计要求和国家标准的规定.2照明电路的绝缘值不小于0.5MΩ,动力线路的绝缘电阻值不小于1M Ω检查方法：检查资料,观察检查,绝缘遥测.2一般项目：1管内穿箱内清洁无杂物,护口、护线套管齐全无脱落,导线排列整齐,并留有适当余量.导线在管子内无接头,不进入盒、箱的垂直管子上口穿线后密封处理良好,导线国家利益牢固,包扎严密,绝缘良好,不伤芯.2保护接地线,中性线截面选用正确,线色符合规定,连接牢固紧密.检查方法：观察.五、应注意的质量问题：1）在施工中存在护口遗漏,脱落,破损及与管经不符合等现象.因操作不慎而使护口遗漏或脱落者应及时补齐,护口破损与管径不符者及时更换.铜导线连接时,导线的缠绕圈数不足圈,未按工艺要求连接的接头应拆除重交底内容新连接.2）导线连接处的焊锡不饱满,出现虚焊,夹渣等现象.焊锡的温度要适当,涮锡要均匀.涮锡后应用布条及时擦去多余的焊剂保护接头部分的洁净.3）导线线芯受损是由于用力过猛和剥线钳相应的刀口.4）多股软铜线涮锡遗漏,应及时进行补焊锡.5）接头部分包扎不平整、不严密.应按工艺要求重新进行包扎.6）螺旋接线钮松动和线芯外露.接线钮不合格,及线芯、剪得余量过短都会造成其松动,线芯剪得太长就会造成线芯的预留长度应取1.2mm为宜.7）线路的绝缘电阻值偏低.管路内可能进水或者绝缘层受损都将造成绝缘电阻值偏低.应将管路中的泥水及时清干净或更换导线.8）LC型压线帽需注意伪劣产品,即塑料帽氧指数低于27%的性能指标,不阻燃；压接管管径尺寸误差过大,未经过镀银处理；出现上述现象不得使用,必须上接不实,因此在使用LC型压线帽与线径配套的产品,压接前填充实,压接牢固,线芯不得外露.六、安全文明施工：1、作业时着装应符合安全要求.2、禁止酒后作业.3、煨管时应注意周边人员安全,以免误伤.4、在上方打孔眼,下面不得有人作业或站立.应在下面周围设禁区.5、使用的作业工具,应搁置在顺手稳妥的地方,防止坠落伤人.七、成品保护：1）穿线时不得污染设备和建筑物品,应保持周围环境清洁.2）使用高登及其它工具时应注意不得碰坏其它设备和门窗,墙面,地面等.梯子进入厨卫时应用塑料包住四角,避免破坏厨卫防水.3）在接、焊、色全部过程完后,应将导线的接线头盘入盒、箱内并用纸封堵严实,以防污染.同时应防止盒、箱内进水.4）穿线时不得遗漏带护线套管或护口.。

【1】配管配线安装施工工艺【1.1】硬质阻燃塑料管（PVC）明敷设【1.1.1】施工准备【1.1.1.1】技术准备1、熟系图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

2、准备施工机具、材料。

3、确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损坏建筑物的美观。

4、施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

【1.1.1.2】材料要求1、凡使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃招标，并应具有鉴定检验报告单和产品出厂合格证。

2、阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外的尺寸应符合国家统一标准，管壁厚度应均匀一致。

3、所有阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。

4、阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。

5、辅助材料：镀锌铁丝、专用胶粘剂等。

【1.1.1.3】主要机具1、铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。

2、手锤、錾子、钢锯、锯条、刀锯、半圆挫、活扳手等。

3、弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。

4、开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯凳。

【1.1.1.4】作业条件1、在配合混凝土结构施工时，已完成过路管配件及预埋件的预埋。

2、在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。

3、在装修前根据土建水平线及抹灰厚度以管道走向，按设计图进行弹线、浇注预埋件及稳装角钢支架。

4、喷浆完成后，才可进行管路及购置盒、箱的安装，安装时应防止管道和墙面的污染。

【1.1.2】施工工艺【1.1.2.1】弯管的制作方法预制弯管可采用冷煨法和热煨法。

在进行阻燃塑料管的敷设与煨弯时，管材对环境温度的要求是：在原材料的允许环境温度下进行，其外界环境温度不宜低于-15℃。

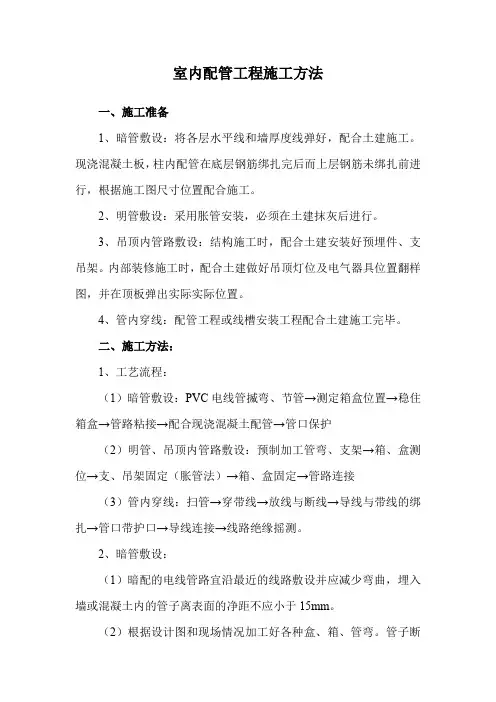

室内配管工程施工方法一、施工准备1、暗管敷设：将各层水平线和墙厚度线弹好，配合土建施工。

现浇混凝土板，柱内配管在底层钢筋绑扎完后而上层钢筋未绑扎前进行，根据施工图尺寸位置配合施工。

2、明管敷设：采用胀管安装，必须在土建抹灰后进行。

3、吊顶内管路敷设：结构施工时，配合土建安装好预埋件、支吊架。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板弹出实际实际位置。

4、管内穿线：配管工程或线槽安装工程配合土建施工完毕。

二、施工方法：1、工艺流程：（1）暗管敷设：PVC电线管揻弯、节管→测定箱盒位置→稳住箱盒→管路粘接→配合现浇混凝土配管→管口保护（2）明管、吊顶内管路敷设：预制加工管弯、支架→箱、盒测位→支、吊架固定（胀管法）→箱、盒固定→管路连接（3）管内穿线：扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测。

2、暗管敷设：（1）暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15mm。

（2）根据设计图和现场情况加工好各种盒、箱、管弯。

管子断口处应平齐不歪斜，刮锉光滑，无毛刺。

（3）以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。

（4）管路主要用专用胶水粘接。

上好管箍后，管口应对严。

（5）管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时30m；有一个弯时，20m；有二个弯时，15m；有三个弯时8m。

（6）盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。

管口入盒、箱，暗配管采用杯疏（纳子）固定在盒棱边上，管口露出盒、箱应小于5mm。

（7）将堵好的盒子固定后敷管，管路每隔1m左右用铅丝绑扎牢。

3、明管敷设：（1）明配管弯曲半径一般不小于管外径6倍，如有一个弯时应不小于管外径的4倍。

（2）根据设计首先测出盒箱与出线口的准确位置，然后按照安装标准的固定点间距要求确定支、吊架的具体位置，固定点的距离应均匀，管卡与终端、转弯中点、电气器具或箱盒边缘的距离为150~500mm，钢管中间管卡的最大距离：Ø15~ Ø20时为1.5m，Ø25~ Ø32时为2m。

电气工程配管安装施工工艺工法标准1．钢管敷设1.1 暗配管施工1.1.1工艺流程1.1.2暗配管操作工艺管子煨弯：对于直径小于等于32mm 钢管，一般采用手动弯管器在现场直接煨弯。

对于大于等于40mm 至100mm 直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。

对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。

无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。

管子弯曲半径不应小于管子外径的6倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的10倍。

1.1.3暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。

暗配管路宜沿最近的路径敷设，并应减少弯曲。

埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于15mm 。

埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。

进入箱盒的管路排列应整齐，管口应在一个标高线上。

对于落地箱，管口应高出地面不少于50mm 。

对于悬挂箱，管子进入长度应为露出锁紧螺母5mm 为宜，箱外箱内均应安装锁紧螺母。

管子镀锌破损处均应做防腐处理。

1.1.4管子加工钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口放线测量加工预制 管路敷设地线连接 箱盒安装 管路与箱盒连接 防腐处理应无毛刺，并处理光滑。

管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。

1.1.5测定盒、箱位置根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。

暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求：为防止暗装接线盒内灌进水泥浆或其它污物，应填充苯板或使用甲方认可的其它材料来保护，直至器具安装完毕为止。

1.1.6管路连接管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于2扣。

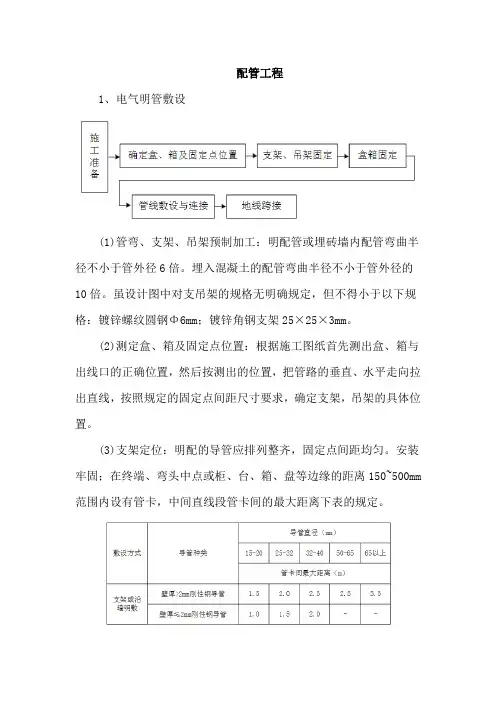

配管工程1、电气明管敷设(1)管弯、支架、吊架预制加工：明配管或埋砖墙内配管弯曲半径不小于管外径6倍。

埋入混凝土的配管弯曲半径不小于管外径的10倍。

虽设计图中对支吊架的规格无明确规定，但不得小于以下规格：镀锌螺纹圆钢Φ6mm；镀锌角钢支架25×25×3mm。

(2)测定盒、箱及固定点位置：根据施工图纸首先测出盒、箱与出线口的正确位置，然后按测出的位置，把管路的垂直、水平走向拉出直线，按照规定的固定点间距尺寸要求，确定支架，吊架的具体位置。

(3)支架定位：明配的导管应排列整齐，固定点间距均匀。

安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm 范围内设有管卡，中间直线段管卡间的最大距离下表的规定。

(4)支、吊架的固定方法：根据本工程的结构特点，支吊架的固定主要采用胀管法(即在混凝土顶板打孔，用膨胀螺栓固定)和抱箍法(即在遇到钢结构梁柱时，用抱箍将支吊架固定)。

(5)变形缝处理：穿越变形缝的钢管采用柔性连接。

(6)接地：镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2。

2、电气暗敷设2.1 电气暗敷设工艺(1)弯管、箱、合、支架预制，根据施工图加工好各种弯、箱、盒箱支架，电线弯管采用冷畏法及定型弯管，冷畏法一般管径25以下使用手板煨管器，将管子插入煨管器，逐步煨出所需要的角度，管径在32MM以上时，使用液压弯管器；(2)套接紧定式钢管,管路有下列情况之一时,中间增设线盒，其位置便于穿线：;(3)管路长度每超过30米无弯曲：(4)管路长度每超过20米有一个弯曲；(5)管路长度每超过10米有两个弯曲；(6)管路长度每超过8米有三个弯曲。

(7)套接紧定式钢导管,管路弯曲时,弯曲管材弧度均匀,焊缝处于外侧,切断口平整光滑,管材弯曲程度不大于管外径的15%。

(8)套管紧定式钢导管,管路铺设时,管内绝缘,管内电线截面积之和不大于导管截面积的40%。

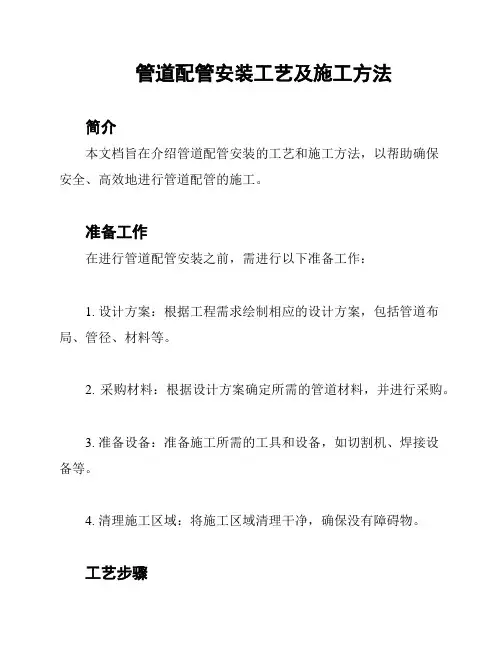

管道配管安装工艺及施工方法简介本文档旨在介绍管道配管安装的工艺和施工方法，以帮助确保安全、高效地进行管道配管的施工。

准备工作在进行管道配管安装之前，需进行以下准备工作：1. 设计方案：根据工程需求绘制相应的设计方案，包括管道布局、管径、材料等。

2. 采购材料：根据设计方案确定所需的管道材料，并进行采购。

3. 准备设备：准备施工所需的工具和设备，如切割机、焊接设备等。

4. 清理施工区域：将施工区域清理干净，确保没有障碍物。

工艺步骤1. 确定管道布局根据设计方案确定管道的布局方式，包括直线段、弯曲段、支架等。

确保管道布局符合工程要求。

2. 管道切割和制备根据设计方案和布局要求，使用切割机对管材进行切割，确保切割平整。

在切割后，对管材的两端进行整理和砂轮修整，以确保管材连接的牢固性。

3. 管道连接使用适当的连接方式（如焊接、法兰连接等），将管道连接起来。

在进行连接之前，需先对接口进行清洁和涂抹防氧化剂，以确保连接的质量和密封性。

4. 管道支架安装根据设计方案和布局要求，在合适的位置安装管道支架。

支架应牢固可靠，能够承受管道重量并防止振动。

5. 管道测试在完成管道安装后，进行必要的测试工作，如压力测试、泄漏检测等，以确保管道的安全性和可靠性。

6. 管道保护在完成安装和测试后，对管道进行保护工作，如涂刷防腐涂料、安装护套等，以延长管道的使用寿命。

安全注意事项在进行管道配管安装的过程中，需要注意以下安全事项：- 佩戴个人防护装备，如安全帽、手套和护目镜等。

- 使用工具和设备时要谨慎操作，防止意外伤害。

- 确保工作区域清洁整齐，避免跌倒和滑倒等意外事件。

以上介绍了管道配管安装的工艺和施工方法，希望能对进行相关工作的人员提供帮助和指导。

在实施施工时，请始终注意安全，并按照相关法规和标准进行操作。

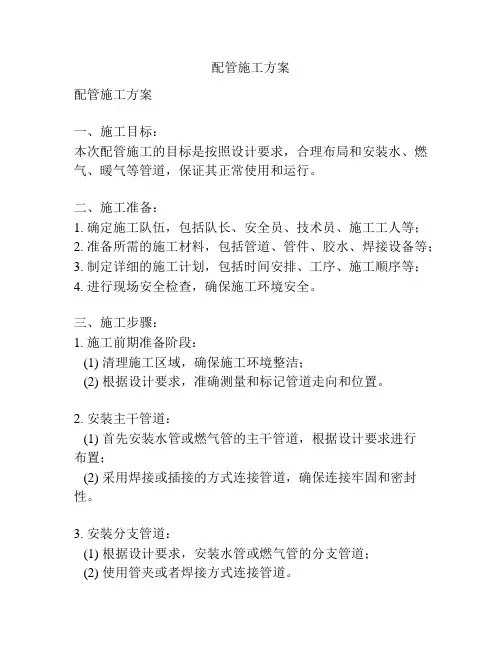

配管施工方案配管施工方案一、施工目标：本次配管施工的目标是按照设计要求，合理布局和安装水、燃气、暖气等管道，保证其正常使用和运行。

二、施工准备：1. 确定施工队伍，包括队长、安全员、技术员、施工工人等；2. 准备所需的施工材料，包括管道、管件、胶水、焊接设备等；3. 制定详细的施工计划，包括时间安排、工序、施工顺序等；4. 进行现场安全检查，确保施工环境安全。

三、施工步骤：1. 施工前期准备阶段：(1) 清理施工区域，确保施工环境整洁；(2) 根据设计要求，准确测量和标记管道走向和位置。

2. 安装主干管道：(1) 首先安装水管或燃气管的主干管道，根据设计要求进行布置；(2) 采用焊接或插接的方式连接管道，确保连接牢固和密封性。

3. 安装分支管道：(1) 根据设计要求，安装水管或燃气管的分支管道；(2) 使用管夹或者焊接方式连接管道。

4. 安装阀门和控制器：(1) 根据设计要求，在主干管道和分支管道上安装阀门和控制器，以便实现控制和调节管道流量和温度；(2) 确保阀门和控制器的密封性能良好。

5. 进行系统测试和调试：(1) 安装完毕后，进行系统测试和调试，确保管道系统运行正常；(2) 检查系统的水、气、热等流量和温度，调整相应的阀门和控制器。

6. 清理和整理现场：(1) 施工完毕后，清理施工现场，将材料、设备等分类整理；(2) 确保施工现场整洁和安全。

四、质量控制：1. 施工过程中，保证材料的质量符合相关标准；2. 注意施工的精度，确保管道的走向和位置符合设计要求；3. 检查焊接和插接工艺，确保连接的牢固和密封性；4. 进行系统的测试和调试，确保管道系统运行正常。

五、施工安全：1. 在施工前进行安全培训和教育，确保施工人员了解和遵守安全规程；2. 在施工现场设置警示标志，确保施工区域的安全性；3. 检查和维护施工场地的安全设施；4. 严格遵守安全操作规程，确保施工过程中没有安全事故。

综上所述，本次配管施工按照施工目标、施工准备、施工步骤、质量控制和施工安全等方面进行规范和安排，确保施工的质量和安全，保证管道系统的正常使用和运行。

电气配管安装工艺及施工方法电气配管的安装使用塑料管进行，常采用PVC50、PVC32、PVC25口径的管子。

以下是电气配管安装工艺及施工方法。

一）电气线管敷设、安装一般规定1、在预埋施工之前，必须满足以下条件：1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；2）施工方案、施工技术、材料机具供应等能保证正常施工；3）施工人员应经过建筑电气安装技术专业培训，熟悉安装专业规范。

2、提供的电气安装材料应符合设计规定，并附有产品说明书、检查报告和质量合格证书。

3、在采购材料时，不得使用设计规定外的材料，应把好质量关；如发现所购材料质量有异常，应在使用前进行技术鉴定或复检，存在质量缺陷的不得用于工程中。

二）电气线管敷设安装要点1、电气线管嵌砖砌体墙暗敷时，应配合土建施工进度预埋。

根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管，其套管规格以大于电气线管规格两级为宜；土建砌体施工完成结构验收后，墙面抹灰前应再进行凿槽安装。

2、在主体结构验收后进入安装阶段，按照线管走向沿墙、楼地面定位→弹线→切割机切槽→凿槽→墙体配电箱体安装→开关盒、插座盒安装→电气线管敷设→管槽、洞修补的程序进行施工。

3、电气线管暗敷时应注意工艺，线管弯曲半径应符合规范要求。

4、电气线管在墙面、地面敷设完成后应固定完好，在保证线管畅通的条件下方可进行隐蔽。

三）电气线管、箱体预留、预埋施工方案1、安装准备：认真熟悉图纸，根据电气平面布置图，有条不紊的预留、预埋，并进一步核对位置及尺寸。

2、穿越楼板的电气线管应根据施工图上具体位置，在楼板模板上定好点位，将事先加工好的预留钢套管刷上脱模剂后绑扎在模板上，要求位置准确、牢固。

套管安装完成后，在混凝土浇筑完成后时，掌握好时机将套管取出。

3、当电气线管预埋在剪力墙里面时，需确保线管畅通无阻，其施工程序如下：1）在剪力墙的钢筋绑扎完成后关模板前，对照图纸准确位置确定好线管走向，将电气线管、线盒牢固绑扎于钢筋上，以防浇筑混凝土时偏位；2）关好模板的同时，将预埋好的线盒在模板位置涂上油漆，做好标记；4、在转角、首尾端等处，用铁丝把管路绑扎在钢筋上，绑扎牢固，直线段宜适当增设固定点。

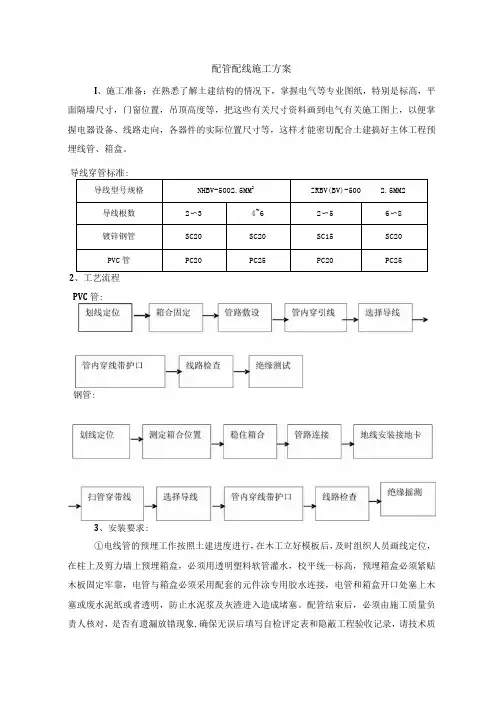

配管配线施工方案I、施工准备：在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高，平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等，这样才能密切配合土建搞好主体工程预埋线管、箱盒。

PVC管:钢管:3、安装要求:①电线管的预埋工作按照土建进度进行，在木工立好模板后，及时组织人员画线定位，在柱上及剪力墙上预埋箱盒，必须用透明塑料软管灌水，校平统一标高，预埋箱盒必须紧贴木板固定牢靠，电管与箱盒必须采用配套的元件涂专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸或者透明，防止水泥浆及灰渣进入造成堵塞。

配管结束后，必须由施工质量负责人核对，是否有遗漏放错现象,确保无误后填写自检评定表和隐蔽工程验收记录，请技术质量科、甲方和监理工程师来现场进行隐蔽工程检查验收，并做好隐蔽记录。

②在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰坏。

土建脱模后，应及时进行检查，发现问题及时处理。

③电气钢管的连接采用丝扣连接，进开关盒、灯头盒、插座盒、接线盒等均采用丝扣，管子接地采用专用接地卡和铜芯线。

进入配电箱的电管要排列整齐,管口进箱为5mm,露出地面和基础的管口不少于20OnInb明配管要排列有序，横平竖直。

固定卡间距合理一致。

④PvC管的连接，采用束节连接，接口处使用PVC胶水连接牢固，敷设管路时，应尽量减少弯曲，当线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂缝，弯扁度不应大于管外径10%,暗敷时，管弯曲半径不小于其管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。

管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，不允许开长孔。

塑料管管卡间最大距离⑤管内扫管穿线,其目的是检查管路是否畅通、正确,清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。

1.0适用范围本工艺标准适用于民用建筑物配管及穿线安装工程.2.0编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《套接紧定式钢导管电线管路施工及验收规程》CECS120：20073.0 施工准备3.1材料要求3.1.1硬质PVC塑料管采用重型管<管壁厚度见下表>并经检测合格,壁厚偏差不超过 -5% ,管里外应光滑,无凸棱、凹陷、针孔、气泡,PVC管的各种配件必须是同一厂家配套产品.3.1.2钢管<JDG管>必须是国标管<管壁厚度见下表,允许偏差为±0.15mm>,并经检测合格,无挂刺,无凹扁砂眼现象,有合格证,有产品质量证明书.3.1.3钢管<SC管>.厚度满足下表要求,无挂刺,无凹扁砂眼现象,有合格证,有产品质量证明书.壁厚允许偏差为+12%,-15%.3.2PVC管剪刀、PVC管弹簧、铁丝、电钻、手锤.煨管器,电动弯管机,锉刀,手电钻,钢锯,切割机,电焊机.3.3作业条件底层钢筋绑完后,上层钢筋未绑扎前,根据模板刚支起时弹线敷设.墙体钢筋绑扎时就配合配管.墙体砌筑完成,土建在墙面打灰饼确定装修完成面后.穿线工程条件土建建筑结构和土建施工作业已完成3.4工艺流程PVC钢管<JDG管、SC管>3.5基本要求管子的弯曲半径大于10D,弯扁度小于0.1D.管路太长必须加转线盒,否则穿线会较困难.加转线盒原则如下：◆超过30米无弯曲时◆超过20米有1个弯时◆超过15米有2个弯时◆超过8米有3个弯时转线盒用白面板封盖,其安装位置需排列美观、整齐一致.线盒、灯头盒在预埋之前要用废纸、泡沫等填充严密,并用包装胶带严密封实,防止水泥沙浆渗漏进去,堵塞管子.管路的排列不能紧靠在一起,至少间隙不小于2cm以上,而且做到规范、整齐、美观.管道交叉不能重叠三层或以上,不利于成品保护,楼板薄时,影响楼板面标高.见下图：反面材料：三层交叉<不利：管道容易因踩踏预埋管,做得规范、整齐、美观而被破坏；楼板薄时,影响楼板面标高.>3.5.5剪力墙里面严禁留有接头,在配管时一定要把接头预留到板上去,因为这样接头处很容易被振动棒打脱,造成砼沙浆堵塞管路.线盒、灯头盒须与建筑的边线平行,严禁歪斜放置.见下图：反面材料：线盒边不平行于墙边、梁边线盒边与墙边、梁边平行的管子要加钢筋保护,防止振动棒打断管子,剪力墙上的线盒下面要加钢筋,支撑牢固,防止线盒的沉降.现浇砼模板上的开孔须采用电钻开孔,孔径与管外经一致,防止砼浇注时漏浆.金属波纹软管连接：明敷钢管不能直接到达电气设备及灯具的接线端时可采用安装接线盒及金属波纹软管的方式敷设线管,波纹管的长度在动力工程中不大于0.8m,在照明工程中不大于1.2m,连接采用专用接头并绑扎牢固.4.0 PVC管安装工序控制要点4.1弹线定位根据设计图要求,在砖墙、模板混凝土墙处确定盒、箱位置进行弹线定位,按弹出的水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸.根据设计图灯位要求,在现浇混凝土楼板上,进行测量后,标注出灯头盒的准确位置尺寸.4.2加工管弯采用冷偎法.断管：小管径可使用剪管器,大管径可使用钢锯断管,断口应挫平,铣光.偎弯：将弯管弹簧插入PVC管内需要偎弯处,两手抓牢管子两头,顶在膝盖上用手扳,逐步偎出所需弯度,然后,抽出弹簧.4.3预埋盒、箱盒、箱固定应平整牢固、灰浆饱满,收口平整,纵横座标准确.在砌筑墙体中剔洞先稳埋盒、箱,再接短管施工条件：土建完成墙体砌筑,打灰饼确定装修完成面后,并提供1米标高线,否则不能施工.安装施工:按弹出的水平线,对照设计图找出盒、箱的准确位置,然后剔洞,所踢孔洞应比盒、箱稍大一些,保证线管的连接有足够的空间.洞剔好后,先用水把洞内四壁浇湿,并将洞中杂物清理干净.依照管路的走向敲掉盒子的敲落孔,再用高标号水泥砂浆填入洞内将盒、箱稳端正,待水泥砂浆凝固后,再接短管入盒、箱.预埋线盒应在一水平线上,同一房间内、不同墙面的高差≤5mm.线盒安装前,土建提供统一的标高线<缺点：土建未提前做灰饼>成排线盒,横平竖直,标高统一正确工序：先做线盒,线盒周边砂浆凝固后,再连接管道.配电箱安装,工序与此相同. 第一道工序,线盒安装整齐,第二道工序面板安装整齐美观.反面材料：第一道工序,线盒安装歪斜,不整齐,第二道工序,面板安装观感极差,无法整齐美观. 第一道工序,线盒安装整齐,第二道工序面板安装整齐美观.4.3.2模板混凝土墙稳理盒、箱.1在模板上打孔,用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除..2由于模板安装的影响,以及振捣的影响,线盒标高、安装质量均不能满足要求,后期返工率高.故不允许采用"一次成形"做法,只允许采用"二次成形"做法,见.3条.<线盒的一次成形做法：利用穿筋盒,直接固定在钢筋上,并根据墙体厚度焊好支撑钢筋,使盒口或箱口与墙体平面平齐,底边水平.如下图：>一次成形做法<不允许>一次成形做法<不允许>二次成形做法：第1工序,在混凝土墙上预埋泡沫块<或其它替代品>,替代接线盒. 二次成形做法：第2工序,将混凝土墙上的泡沫块<或其它替代品>取出,按要求安装接线盒.<注意：管道连接在下部,下部的空间预留较大,利于下部管道的加工、连接>.3线盒的二次成形做法：第1工序在混凝土墙上预埋泡沫块<或其它替代品>,替代接线盒；泡沫快的尺寸比接线盒稍大一些,特别是管道的连接部位要有足够的空间,以保证管道的加工、连接.第2工序,将混凝土墙上的泡沫块<或其它替代品>取出,按要求安装接线盒；安装完成后,及时清理泡沫等垃圾.见上图：4.4暗敷管路管路连接应使用套箍连接<包括端接头接管>.用小刷子沾配套供应的塑料管粘接剂,均匀徐抹在管外壁上,将管子插入套箍；管口应到位.粘接剂性能要求粘接后lmin内不移位,粘性保持时间长,并具有防水性.管路垂直或水平敷设时．每隔1m距离应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点.埋管的绑扎固定距离符合规范：绑扎间距不大于1米；管口,最后用纸或泡沫塑料块堵好盒子.在砌体墙内暗敷管,剔槽前应在槽两边先弹线,槽的宽度及深度均应比管外径大,开槽宽度与深度以大于1.5倍管外径为宜.剔槽后应先稳理盒,再接管,管路每隔1m左右用镀锌铁丝固定好管路,最后抹灰并抹平齐,并确保保护层厚度≧15mm.4.5清扫管路对于现浇混凝土结构,如墙、楼板土建拆模后,对于砖混结构墙体,在抹灰前,应及时进行扫管,便于土建修复.可用钢丝绑扎棉丝从管路一头穿入,从另一头拉出,或使用空气压缩机从管路一侧吹气,将管内杂物、积水清除.经过扫管后确认管路畅通,并将管口、箱口堵好,加强成品配管保护,防止出现二次堵塞管路现象.5.0 JDG管安装工序控制要点5.1JDG管暗敷,线盒和管安装工序同PVC管.不同点在于管连接时把钢管插入管接头,使钢管与管接头插紧定位,然后持续拧紧紧定螺钉,直至拧断脖颈,使钢管及管接头成为一体.管与盒的连接采用螺纹接头,连接方法同管与管的连接.5.2 JDG管明敷明配管弯曲半径一般不小于管外径的6倍；当两个接线盒之间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍.支架、吊架应按设计图纸要求进行加工.支架、吊架的规格设计无规定时,应不小于以下规定：扁钢支架：30mm×3mm；角钢支架：25mm×25mm×3mm.采用膨胀螺栓固定.根据设计首先测出箱、盒与出线口等的准确位置.根据测定的箱、盒位置,把管路的垂直、水平走向弹出线来,按照安装标准规定的固定点间距的尺寸要求,计算确定支架、吊架的具体位置.固定点的距离应均匀,管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～300mm.中间管卡最大距离见下表.JDG管中间管卡最大距离位两端150～300mm处加固定卡子固定.金属波纹软管连接：明装接线盒至灯位和设备处可采用金属波纹软管过度,长度不宜超过规定要求<在照明工程中不大于1.2m,动力工程中不大于0.8m>.金属软管应使用专用接头.各种箱、盒的安装,箱、盒口的方向应朝向检查口.5.2.5消防管道按规定刷防火涂料.6.0穿线工程安装工序控制要点6.1导线的型号、规格必须符合设计要求和国家规定的规范要求.6.2成盘导线从内圈放线,对于导线过长的导线要用放线架,以免导线在管内拧绞.导线颜色正确<A黄色,B绿色,C红色,N淡蓝色,PE黄绿双色>,接地线截面选用正确,每个户型所使用的相位正确.6.3在进行管内穿线前应先检查配管走向、线路连接是否符合设计图纸要求,穿线前钢管应套好护口,以防管口损坏导线的绝缘层.穿入管内的导线根数、回路严格按图纸施工,原则上导线总截止面包括绝缘层不应超过管内截面的40%,不同电压、不同回路的导线不得穿入同一根管内,而同一交流回路的导线必须穿入同一管内.6.4导线进出接线盒、开关盒、电气设备应作好接线预留.一般进入开关盒、灯头盒预留100～150mm；进入照明、动力配电箱等按箱体的半周长预留；进入电动机等动力设备一般按0.5米预留.导线与设备的连接应按以下要求：〕1〔、截面为6mm2及以下的单股铜芯线可直接与设备、器具的端子连接.〕2〔、截面为10 mm2及以上的多股铜芯线先拧紧搪锡或压接端子后再与设备、器具的端子连接.〕3〔、多股铜芯软线先拧紧搪锡或压接端子后再与设备、器具的端子连接.6.5导线的连接需缠绕5-7圈,见,6.5.2,6.5.3示.6.5.1单股导线平接头6.5.2单股导线的丁字接头6.5.3单股导线的终端接头6.6各动力、照明回路管内穿线一律严格按相施工,A、B、C相及工作零线<N>、保护零线<PE>,分别采用黄、绿、红、淡蓝、黄绿双色导线区分开来,以便区分相位,平衡各相电流.7.0质量标准：7.1管盒连接紧密,管口光滑,明配管及支架平直牢固,排列整齐.管子弯曲处无明显折皱.线盒位置正确<标高、深浅、横向位置>、固定牢固.7.2进入盒箱有锁紧螺母固定管口,露出锁紧螺母的螺纹为2-3扣.暗埋的黑色钢管可以与盒焊接,管口高出箱盒内壁3-5mm.7.3管路穿过变形缝有补偿装置,能活动自如；穿过建筑物或设备基础要加保护套管.7.4暗敷管路保护层大于15mm.管路暗埋,弯扁度≤0.1D,弯曲半径≥10D；明敷：弯扁度≤0.1D,弯曲半径≥6D.<D为管道直径>7.5应急照明及疏散指示照明的明敷钢管要刷防火涂料.7.6盒箱内必须清洁无杂物,护口、护线套管、齐全无脱落,导线排列整齐、并留有适当的余量.导线在管年无接头,导线连接牢固,锡层均匀,包扎严密,绝缘良好.8.0成品保护8.1配合土建浇灌混凝土时,应派人看护,以防止管路移位或受机械损伤.8.2墙体的预埋线盒要求土建支好钢筋,放好封模的墙线,标出建筑标高,因为预埋线盒是支附在钢筋上的,墙线是用吊线锤确定线盒深浅的依据,建筑标高是用水平管确定线盒标高的依据.8.3土建墙体钢筋不能跑位,在固定线盒之前土建能把墙体钢筋调整固定到位.8.4土建吊装材料要注意不要压在管上、盒上,最好放在边上或梁上.避免压破线盒,压断压折插座的引上管.8.5砌筑的墙体土建要明确其抹灰厚度即先打灰饼,镶接的线盒的深浅才能有保证.8.6穿线时不得污染设备和建筑物品,因保持周围环境干净.使用的梯子、高凳应注意不得碰坏其它设备和墙面、地面、门窗.在接、焊、包全部完成后,应将导线的接头盘入盒箱内,并用纸封堵严密,以防污染.穿线时不得遗漏带护线套管和护口.。

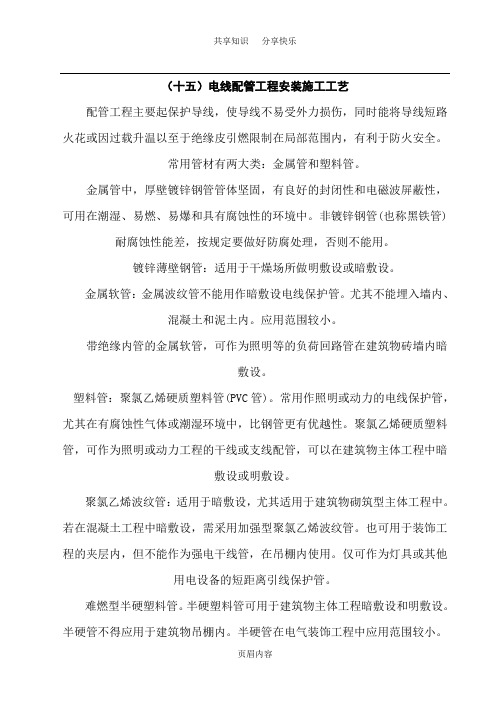

（十五）电线配管工程安装施工工艺配管工程主要起保护导线，使导线不易受外力损伤，同时能将导线短路火花或因过载升温以至于绝缘皮引燃限制在局部范围内，有利于防火安全。

常用管材有两大类：金属管和塑料管。

金属管中，厚壁镀锌钢管管体坚固，有良好的封闭性和电磁波屏蔽性，可用在潮湿、易燃、易爆和具有腐蚀性的环境中。

非镀锌钢管(也称黑铁管)耐腐蚀性能差，按规定要做好防腐处理，否则不能用。

镀锌薄壁钢管：适用于干燥场所做明敷设或暗敷设。

金属软管：金属波纹管不能用作暗敷设电线保护管。

尤其不能埋入墙内、混凝土和泥土内。

应用范围较小。

带绝缘内管的金属软管，可作为照明等的负荷回路管在建筑物砖墙内暗敷设。

塑料管：聚氯乙烯硬质塑料管(PVC管)。

常用作照明或动力的电线保护管，尤其在有腐蚀性气体或潮湿环境中，比钢管更有优越性。

聚氯乙烯硬质塑料管，可作为照明或动力工程的干线或支线配管，可以在建筑物主体工程中暗敷设或明敷设。

聚氯乙烯波纹管：适用于暗敷设，尤其适用于建筑物砌筑型主体工程中。

若在混凝土工程中暗敷设，需采用加强型聚氯乙烯波纹管。

也可用于装饰工程的夹层内，但不能作为强电干线管，在吊棚内使用。

仅可作为灯具或其他用电设备的短距离引线保护管。

难燃型半硬塑料管。

半硬塑料管可用于建筑物主体工程暗敷设和明敷设。

半硬管不得应用于建筑物吊棚内。

半硬管在电气装饰工程中应用范围较小。

1、操作程序2、操作要点：2.1施工前准备a、管内清除：管材使用前，要用人工清除法或空气扫除法或高压水清除法，清除管内的脏物和异物。

b、管外防锈：管材使用前对管壁上的铁锈要用钢丝刷打磨，或用电动除锈机除锈。

c、管材防腐：非镀锌管使用前管内壁管和外壁均应涂防锈漆。

d、管材平直：管材使用前，要通过平直方法恢复管材各种因素造成的少量弯折、扭曲。

2.2管材切割与套丝：a、管切切割：管材切割可以使用砂轮片切割机、手锯、割刀等各种专用工具。

钢管切口的断面要求平整、光滑、不得在切口处掰折截断。

实用文档安装工程施工方法及工艺要求一、给排水安装（一）施工流程施工人员、材料、机具进场→钢套管制安→配合土建予埋→楼层主干管安装→楼层支管安装→管道水压试验和冲洗→卫生器具安装→系统调试→交工验收移交。

（二）管道安装注意的事项1、排污、雨水管道立管上应设置排水检查口，其中心距楼地面为1m。

2、管道试验压力及介质按设计图纸及施工规范要求进行。

3、排水管、雨水管应作灌水试验。

4、管道支吊架安装要根据《管道支吊架安装标准图册》和设计要求及施工的具体情况来进行施工。

（三）安装技术要求1、管道之间、管道与设备之间应在自然状况下接口，不能强迫接口。

2、所有的管道接口、阀门件不宜置于砖墙、楼板间，以免影响操作及维修。

3、管道阀门安装前应进行验收，具备生产厂家的合格证，并按规范要求进行抽检。

合格后，才能进行安装，以确保质量要求。

4、各种管道的安装坡度应参照设计要求及规范要求进行施工，正负误差应在规范允许范围内。

5、管道进出建筑物外墙及室内防火墙时，要求与墙体保留至少不小于5cm 的空隙，并用柔性阻燃材料填充。

6、埋地管道安装、防腐、试压完毕后，应及时填写验收记录，办理隐蔽工程验收后方可回填土方，回填土应选用松软的细土。

7、卫生洁具的支吊架安装应牢固平整，符合设计及规范要求。

8、卫生洁具的安装高度，相应的排水管径、坡度以及给水阀件均须遵照标准图册及设计和施工规范要求。

9、各项管道安装完毕后要进行水冲洗，并进行水压试验，试验压力合格后，方可隐蔽。

（四）给排水安装所适规范应按下列规范和标准进行施工：1、《采暖及卫生工程施工及验收规范》GBJ242-822、《建筑安装质量检验评定标准》GBJ300-883、《给水排水标准图集》S1-3合订本4、《现场设备管道焊接工程施工及验收规范》5、《消除质量通病措施》在实际施工过程中，应参照其它有关的技术规范和标准进行施工，以确保施工质量。

二、电气安装（一）施工流程及安装技术要求1、配电房（1）简要施工流程施工准备→接地网的制安基础预埋→预留孔洞→母线槽的安装→电缆敷设及制安→组织设备运输→电气设备的安装→室内接地网摇测→电气设备试验→电气系统调试→送电验收（2）变压器安装检查要求①变压器就位时，其方位距墙尺寸均与施工图相符，距墙误差，允许±25mm。

管线配管安装工艺及施工方法引言本文档介绍了管线配管安装的工艺及施工方法。

通过合理的施工安装，确保管道系统能够正常运行，提高工作效率和安全性。

工艺流程以下是管线配管安装的典型工艺流程：1. 计划和准备：根据设计要求和施工图纸，制定施工计划，准备所需的材料和工具。

2. 测量和标记：使用测量工具精确测量安装位置，并在管道上标记出必要的位置信息。

3. 预制和预装：在工作区域内预制管道组件和支架，进行必要的预装和调整。

4. 安装和连接：按照设计要求，将管道组件逐个安装并进行连接。

5. 固定和支撑：使用适当的固定件和支撑件，将管道固定在所需的位置上。

6. 中试和检查：在安装完成后进行系统中试和检查，确保管道系统的运行正常。

7. 终验和保养：进行终验，评估整体质量，并制定管道保养计划。

施工方法以下是管线配管安装的常用施工方法：- 焊接：通过对金属管道进行焊接，实现连接和固定。

- 螺纹连接：使用螺纹接头将管道组件连接在一起。

- 管接：使用特定的接头和管夹将管道连接在一起。

- 锁口连接：使用锁口接头，将管道锁合在一起。

- 承插连接：通过承插接头将管道连接在一起，确保连接牢固。

- 弯管：根据需要，对管道进行弯曲处理，以适应安装环境和管道布局。

安全注意事项在进行管线配管安装时，需要注意以下安全事项：1. 穿戴适当的个人防护装备，如安全鞋、安全帽和手套等。

2. 遵守相关安全规范和操作规程，确保施工过程安全可控。

3. 对施工区域进行安全隔离，并设置明显的警示标志。

4. 使用合格的工具和设备，确保其正常运行和安全性能。

5. 定期检查和维护施工设备，确保其正常工作状态。

结论通过合理的工艺流程和施工方法，管线配管安装可以顺利进行，并保证管道系统的正常运行。

在施工过程中，务必注意安全事项，并按照相关规范进行操作。

电气安装工程配管施工工艺一、引言电气安装工程配管施工工艺是电气安装工程中至关重要的环节，它直接影响到配电系统运行的安全性以及使用寿命，因此需要在施工过程中严格按照配管工艺要求进行操作。

二、配管施工前的准备工作2.1 施工方案的制定在进行配管施工前，需要根据电气安装工程设计方案进行施工方案的制定。

施工方案应该包括基础设施、人员安排、工具材料、天气状况等方面的内容。

2.2 工具材料的准备在施工前需要根据所需的管材直径、管材材料、管道接头规格等确定所需的工具和材料。

应根据工程的要求，确定管道支架、挂钩、膨胀节、补偿器等配管部件及其规格。

并保证所用材料符合项目标准和有关法规。

2.3 施工现场的准备在施工前，施工队应到施工现场勘测，了解施工的具体情况，包括地形、建筑结构、管道布局和管线通道等信息。

根据勘测结果，制定施工方案。

三、配管施工3.1 管道安装在进行管道安装时，应先安装支架，使用膨胀螺栓固定。

支架的安装应按照设计和施工图纸要求及有关规范的规定进行。

当支架长度超过3m时，应使用铁、钢制管架进行补强。

另外，支架的间距应根据管道的直径和重量而定。

3.2 管道布置管道的布置应按照设计和施工图纸要求以及有关规范的规定进行。

在布置过程中，应确保管道的安全性、美观性和易于检修。

3.3 管道连接管道连接是电气安装工程配管施工工艺中的重要环节。

在连接管道时，应先拆除管道两端的保护措施，然后使用相应的连接件将两条管道固定在一起。

连接管件应符合设计和施工图纸要求以及有关规范的规定。

连接点的处置应平整、光滑。

3.4 管路检漏管道安装完成后，应进行检漏。

检查的方法必须符合有关国家标准和要求。

四、配管施工后的验收工作4.1 管道的验收管道施工结束后，应进行验收。

验收标准应符合有关的规范和标准。

管道应平稳、安全，广泛工艺，无漏水现象。

同时应对管道材料进行验收，保证合格材料的使用。

4.2 文件记录经过验收的工程应与施工单位签署相关文书，成为工程质保的部分。

配管配线工程工艺流程(1)材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。

灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪现象。

所有灯具应有产品合格证。

开关插座符合设计要求，有产品合格证，塑料面板应平整，无弯曲变形等现象。

(2)工艺流程：预制加工管弯、支吊架一测定盒、箱固定点位一支架、吊架、固定T盒、箱固定T管路敷设连接T地线跨接一防腐处理一扫管一穿带线一放线与断线一带线绑一带护口一导线连一绝缘摇测(3)主要施工方法和技术要求1)预制预埋：施工前，在熟悉了解装修结构的情况下，掌握电气等专业图纸，把有关尺寸资料画到电气有关施工图上,做好支吊架等的预制，并积极配合装修的施工。

凡由室外引入室内的电气管线应预埋好穿墙管，并做好建筑物的防水处理。

2)本工程的电线管采用镀锌钢管在吊顶内敷设，钢管的弯扁程度不应大于管外径的10%,弯曲半径不小于管外径的10倍。

管路连接时，钢管必有采用丝扣连接，严禁对接和塑料管套接，丝扣连接及管与线盒连接处，必须用专用接地夹做接地跨接线，管与线盒或管与线槽之间必须用锁扣连接。

管子进入线盒的长度为2-5mm,管子切断口后凿平刮光，以防止出现划伤或其他危险事情。

3）导线在穿管前，应将管内的积水及杂物清除干净。

穿线时导线颜色应分开，接地线用黄绿相间线，零线用淡蓝线，相线一般用黄、绿、红线，并严禁管内有导线接头。

不同回路不得穿入同一根管内。

（4）质量要求1）连接紧密，管口光滑，护口齐全，配管有其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱，油漆防腐完整。

2）盒、箱设置正确，固定可靠管子进入盒、箱处顺直，在盒、箱内露出的长度小于5MM；用铜紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣，线路进入电气设备和器具的管口位置正确。

3）金属电线保护管、盒、箱及支架接地（接零）。

4）盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。

一、工程概况本工程为某企业生产车间设备配管安装工程，主要包括生产线上的各种管道安装，包括但不限于蒸汽管道、冷却水管道、压缩空气管道、电气管道等。

工程地点位于XX市XX区，建筑面积约XX平方米。

工程预计施工周期为XX个月。

二、编制依据1. 《工业管道工程施工及验收规范》GB 50235-20102. 《机械设备安装工程施工及验收规范》GB 50231-20143. 《电气装置安装工程施工及验收规范》GB 50254-20174. 相关行业标准和企业内部技术规范三、施工准备1. 技术准备（1）组织施工人员学习相关规范、标准，确保施工质量。

（2）对施工人员进行技术交底，明确施工要求、操作流程和质量标准。

2. 材料准备（1）根据施工图纸和设备要求，采购符合标准的管道、管件、阀门、支架等材料。

（2）材料进场前，对材料进行验收，确保质量合格。

3. 人员准备（1）组织施工队伍，明确各工种人员职责。

（2）对施工人员进行岗前培训，提高施工技能和安全意识。

4. 施工机具准备（1）根据施工需求，准备切割机、焊接机、卷管机、吊装设备等施工机具。

（2）确保施工机具性能良好，安全可靠。

四、施工工艺1. 管道安装顺序（1）按施工图纸和设备要求，确定管道安装顺序。

（2）先进行支架制作和安装，然后进行管道安装。

2. 管道安装要求（1）管道安装应满足设备工艺要求，确保管道连接牢固、密封可靠。

（2）管道安装应保持水平、垂直，避免扭曲、变形。

（3）管道焊接质量应符合相关规范要求。

3. 管道试压与清洗（1）管道安装完成后，进行试压，检查管道是否存在泄漏现象。

（2）试压合格后，对管道进行清洗，确保管道内无杂物。

4. 管道防腐与保温（1）对管道进行防腐处理，延长管道使用寿命。

（2）对管道进行保温处理，降低能耗。

五、质量控制1. 材料质量：确保所有材料符合国家标准和施工要求。

2. 施工质量：严格按照施工规范和工艺要求进行施工，确保管道安装质量。

弱电配管施工工艺要求1、管子安装前必须消除管内毛刺和铁锈并做防锈处理,钢管内壁要求平滑、不应有扁曲或节痕,管口要求挫光;电线管的连接必须采用束结连接,焊管采用套管连接,管子需用钢锯切断,严禁用火焰、电焊切割;2、管路超过下列长度,应加装接线盒,其位置应便于穿线,无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时,可加大一号管径;3、暗配管管路宜沿最短的路由敷设,尽量减少弯曲;在相邻拉线盒之间,严禁“S”弯或“U”弯;进入墙体或凝泥土构件内的暗配管,其表面保护层不应小于15mm.4、埋于地下的电线管道不宜穿过设备基础,在穿过建筑物基础时应加保护套管,管子在穿过伸缩缝或沉降缝时,应装接线盒,金属软管等补偿装置,并做好接地柔性跨接;5、电管的弯头应用符合要求的弯管器弯制,弯头应呈圆弧曲线,弯曲处不得产生皱裂现象,椭圆度不得超过管径的10%;弯曲半径一般要求不小于管外径的6倍,埋设在地下或混凝土楼板内时应不小于管外径10倍,预埋混凝土内的管路尽量在二层钢筋之间,埋设于楼板内的管路应尽量避免重叠;6、钢管采用套管连接时,套管长度宜为管径的—3倍,管口必须对准,须满焊,可不再跨地线；钢管的连接必须用丝扣连接,扣连接时拧进丝扣长度宜接近1/2管接头的长度,不应少于5扣,外露丝扣应为2—3扣,严禁采用熔焊连接;7、管盒连接采用锁紧螺母固定,管螺纹宜外露2-3扣;8、建筑物内预埋管线应随土建施工预埋,应避免在高温、高压、潮湿及有强烈震动的位置敷设;预埋管与其他管线的最小净距应符合下表的规定; 其他管线的相互关系10、采用套管连接预埋于混凝土中的钢管,其连接处应作防漏处理,以防浇注时灰浆流入堵塞管路;管路接头、管路进出箱盒处,要采取严格的防渗措施,以防水泥沙浆或其他建筑材料进入管路或箱盒里;11、暗配管线尽量避免穿越建筑物的变形缝沉降或伸缩缝,设计时可在变形缝两侧分别设垂直主干系统自成单元;如必须穿越变形缝时,暗配管线应做伸缩或沉降技术处理;12、吊管吊筋间隔为米,如果现场情况不允许的,酌情增加距离,但不得大于两米,否则增打吊筋文明施工及安全注意事项1施工现场应保持整洁,垃圾和废料应及时清楚,做到工完、料尽、场地清;2现场内的设备材料的堆放应整齐、有序,标识应清楚,不妨碍交通;3未经批准,不得任意在设备、结构、墙壁或楼板上开孔或焊接临时结构;4电源线应规范布置,工作结束应及时盘绕回收;5现场的安全施工设施、文明施工设施及消防设施严禁乱拆乱动;6施工人员应有成品保护意识,严禁乱拆、乱拿和乱涂乱抹;7进入施工现场的施工人员必须穿戴合格的劳动保护服装并正确佩戴安全帽;严禁穿拖鞋、凉鞋、高跟鞋或带钉的鞋,以及短袖上衣或短裤进入施工现场;严禁酒后进入施工现场;8高空作业一定要系好安全带;9安装桥架时要系牢吊装绳;10临时脚手架一定要搭建牢固并符合规范要求;11交叉作业或高处作业时,工具、材料、边角余料等严禁上下投掷,应用工具带、箩筐或吊笼等吊运;严禁在吊物下方接料或逗留;12在夜间或光线不足施工区施工作业,做到无照明死角;13安全用电,临时用电电缆一定要架在稳定的支架上；使用小型电动工具必须接在带漏电保护器的开关上,如小型电动工具漏电,应立即停止施工,并找专业人员修理;14认真检查接地线焊接点的可靠性;15在高处进行电焊作业时,宜设专人进行拉合闸和调节电流等作业;16严禁随身携带电焊导线、气焊软管登高或从高处跨越,应在切断电源和气源后用绳索提吊;17严格合对施工所用材料的型号规格是否与图纸所示一至;18必须服从现场管理;。
