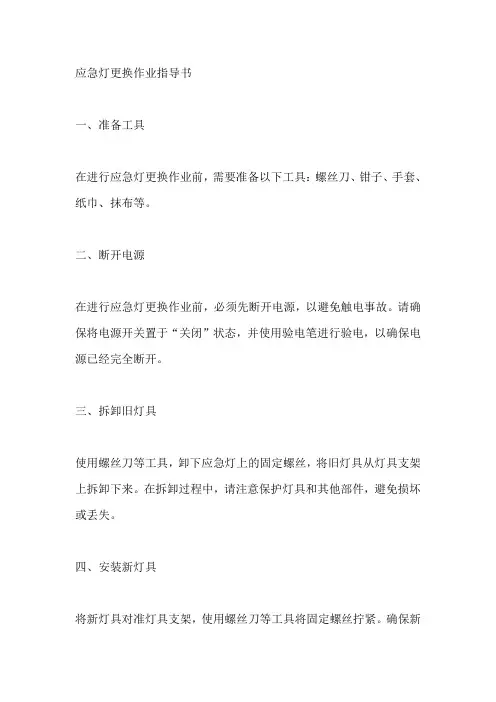

应急灯更换作业指导书
一、准备工具
在进行应急灯更换作业前,需要准备以下工具:螺丝刀、钳子、手套、纸巾、抹布等。
二、断开电源
在进行应急灯更换作业前,必须先断开电源,以避免触电事故。
请确保将电源开关置于“关闭”状态,并使用验电笔进行验电,以确保电源已经完全断开。
三、拆卸旧灯具
使用螺丝刀等工具,卸下应急灯上的固定螺丝,将旧灯具从灯具支架上拆卸下来。
在拆卸过程中,请注意保护灯具和其他部件,避免损坏或丢失。
四、安装新灯具
将新灯具对准灯具支架,使用螺丝刀等工具将固定螺丝拧紧。
确保新
灯具安装牢固,不会摇晃或倾斜。
五、测试功能
安装完成后,打开电源开关,检查应急灯的功能是否正常。
请确保灯具能够正常点亮,并且切换到应急模式时能够快速响应。
六、清理现场
在拆卸和安装过程中,可能会产生一些灰尘或废弃物,需要清理干净。
请使用纸巾或抹布将现场清理干净,确保工作区域的整洁。
七、记录维护信息
在完成应急灯更换作业后,需要记录维护信息,包括更换时间、操作人员、新灯具型号等。
这些信息将有助于跟踪设备的维护历史和责任追溯。
八、检查其他灯具
在进行应急灯更换作业时,可以顺便检查其他灯具的状态,如正常照明灯具、其他类型的应急灯等。
请确保这些灯具也正常工作,如有需
要可一并更换。
九、安全注意事项
在进行应急灯更换作业时,请注意安全事项,如穿戴手套和手套等防护用品,避免在潮湿的环境下工作,遵守操作规程等。
如有任何不安全因素,请立即停止作业并及时处理。

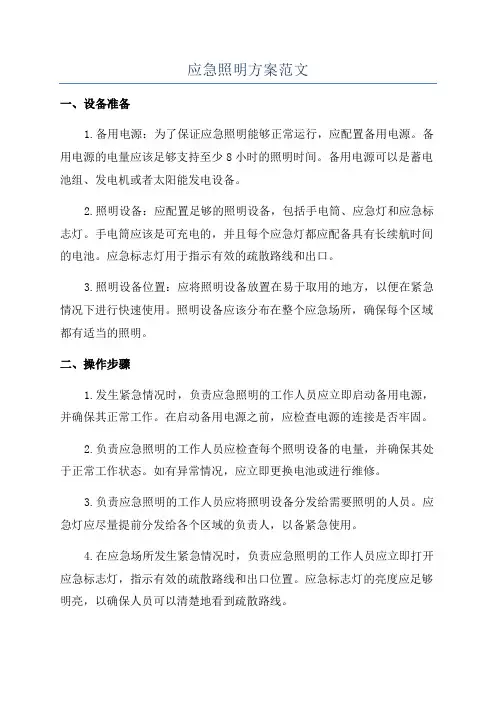

应急照明方案范文一、设备准备1.备用电源:为了保证应急照明能够正常运行,应配置备用电源。
备用电源的电量应该足够支持至少8小时的照明时间。
备用电源可以是蓄电池组、发电机或者太阳能发电设备。
2.照明设备:应配置足够的照明设备,包括手电筒、应急灯和应急标志灯。
手电筒应该是可充电的,并且每个应急灯都应配备具有长续航时间的电池。
应急标志灯用于指示有效的疏散路线和出口。
3.照明设备位置:应将照明设备放置在易于取用的地方,以便在紧急情况下进行快速使用。
照明设备应该分布在整个应急场所,确保每个区域都有适当的照明。
二、操作步骤1.发生紧急情况时,负责应急照明的工作人员应立即启动备用电源,并确保其正常工作。
在启动备用电源之前,应检查电源的连接是否牢固。
2.负责应急照明的工作人员应检查每个照明设备的电量,并确保其处于正常工作状态。
如有异常情况,应立即更换电池或进行维修。
3.负责应急照明的工作人员应将照明设备分发给需要照明的人员。
应急灯应尽量提前分发给各个区域的负责人,以备紧急使用。
4.在应急场所发生紧急情况时,负责应急照明的工作人员应立即打开应急标志灯,指示有效的疏散路线和出口位置。
应急标志灯的亮度应足够明亮,以确保人员可以清楚地看到疏散路线。
5.负责应急照明的工作人员应在疏散过程中保持与其他工作人员的沟通,确保每个区域的照明设备正常工作,并及时处理任何异常情况。
三、应急场所照明安排1.应急照明的优先级:应急照明的优先级应根据应急场所的特点和紧急情况的程度进行确定。
通常情况下,应优先确保主要的疏散路线和出口位置的照明,然后再确保其他区域的照明。
2.疏散路线的照明:应设置指示性照明设备,指示有效的疏散路线和出口位置。
指示照明设备的亮度应足够明亮,以确保人员可以清晰看到疏散路线。
3.应急出口的照明:应使用明亮的照明设备照亮应急出口,以便人员可以迅速找到并使用出口。
4.区域照明:应保证每个区域都有适当的照明设备。
应根据实际情况确定每个区域所需的照明设备数量和位置。

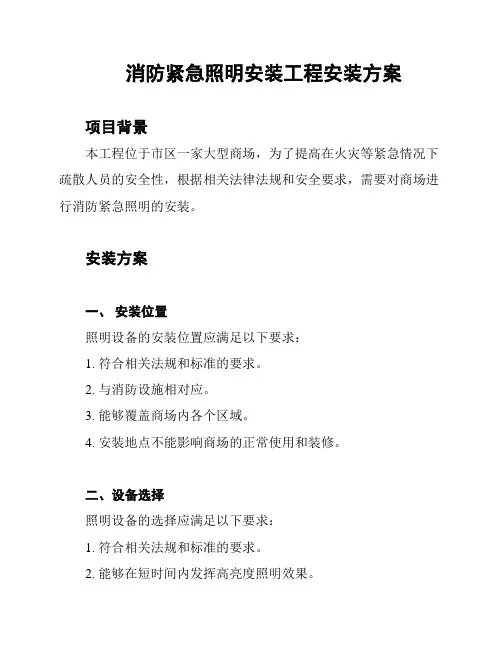

消防紧急照明安装工程安装方案项目背景本工程位于市区一家大型商场,为了提高在火灾等紧急情况下疏散人员的安全性,根据相关法律法规和安全要求,需要对商场进行消防紧急照明的安装。
安装方案一、安装位置照明设备的安装位置应满足以下要求:1. 符合相关法规和标准的要求。
2. 与消防设施相对应。
3. 能够覆盖商场内各个区域。
4. 安装地点不能影响商场的正常使用和装修。
二、设备选择照明设备的选择应满足以下要求:1. 符合相关法规和标准的要求。
2. 能够在短时间内发挥高亮度照明效果。
3. 具有一定的防水和防尘等特性,适应商场复杂的环境。
4. 保证设备寿命长,能够在长时间使用中保持稳定的性能。
三、设备安装1. 照明设备的安装应由专业的工程师或技术人员进行,严格按照相关法规和标准进行安装。
2. 在安装过程中,应注意保护好商场其他设施和装修,以避免损坏。
3. 安装完成后,应对设备进行调试和测试,确保其能够正常工作。
4. 安装完成后,应及时清理施工现场。
四、运行维护1. 每周应进行至少一次设备运行状态的检测并记录检测结果。
2. 定期进行设备的清洁和保养工作,保证设备始终保持干净、整洁并且运行正常。
3. 严格执行消防紧急照明设备的检查制度,保证设备随时可以使用。
安全措施为了确保工程施工过程中的安全,应该按照以下措施进行:1. 严格遵守安全规程,大型设备的安装需要按照全面安全技术规范进行。
2. 工程师进行工作必须持证上岗,避免未经专业人员授权设备的非法移位、非法修改、非法拆卸、连接和调试等行为。
3. 使用安全的工具和设备,避免伤害自己或者他人。
4. 当发现异常情况应立刻停工处理,并上报安全专人。
总结通过合适的安装位置、选择适当的照明设备,并按照规定进行安装和维护,可以有效提高商场内人员在紧急情况下的疏散安全系数。
同时,为了保障施工过程的安全性,我们应该充分重视安全管理工作,严格执行规定和措施,避免发生意外事故。

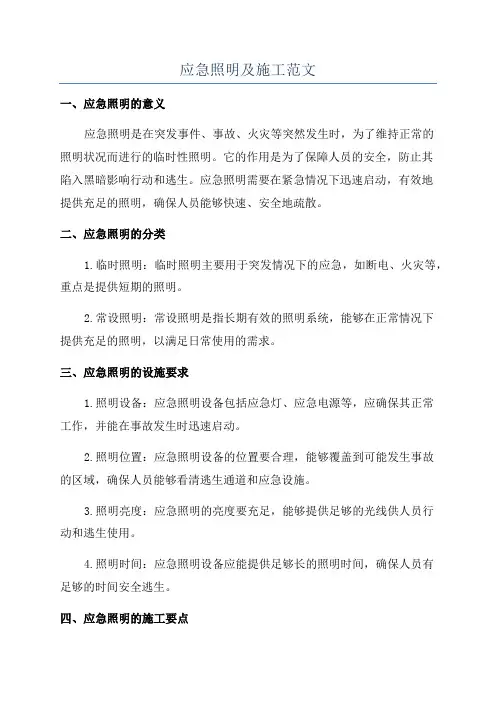

应急照明及施工范文一、应急照明的意义应急照明是在突发事件、事故、火灾等突然发生时,为了维持正常的照明状况而进行的临时性照明。
它的作用是为了保障人员的安全,防止其陷入黑暗影响行动和逃生。
应急照明需要在紧急情况下迅速启动,有效地提供充足的照明,确保人员能够快速、安全地疏散。
二、应急照明的分类1.临时照明:临时照明主要用于突发情况下的应急,如断电、火灾等,重点是提供短期的照明。
2.常设照明:常设照明是指长期有效的照明系统,能够在正常情况下提供充足的照明,以满足日常使用的需求。
三、应急照明的设施要求1.照明设备:应急照明设备包括应急灯、应急电源等,应确保其正常工作,并能在事故发生时迅速启动。
2.照明位置:应急照明设备的位置要合理,能够覆盖到可能发生事故的区域,确保人员能够看清逃生通道和应急设施。
3.照明亮度:应急照明的亮度要充足,能够提供足够的光线供人员行动和逃生使用。
4.照明时间:应急照明设备应能提供足够长的照明时间,确保人员有足够的时间安全逃生。
四、应急照明的施工要点1.设计规划:在建筑物的设计规划阶段,应充分考虑应急照明的需求,合理安排照明设施的位置和数量。
2.施工材料:选择适合应急照明的材料,包括照明设备、电线、插座等,确保其质量可靠。
3.安装注意事项:应急照明设备的安装要牢固可靠,避免设备在使用过程中出现松动、脱落等情况。
4.定期维护:应急照明设备需要定期进行检查和维护,确保其正常工作。
5.周期性测试:定期进行应急照明设备的测试,包括电源的供电情况、亮度等,确保设备处于正常工作状态。
五、应急照明的注意事项1.熟悉设备:工作人员应熟悉应急照明设备的操作方法,能够迅速启动并使用。
2.员工培训:定期进行员工培训,包括应急逃生的方法、应急照明设备的使用、灾难的应对等。
3.应急方案:制定应急照明的应急方案,包括照明设备的位置、使用方法等,确保在发生突发事件时能够迅速启动应对。
4.定期演练:定期进行应急照明的演练,模拟不同突发情况,测试员工的应急反应和操作能力。
文件编号:TP-AR-L8787In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编制:_______________审核:_______________单位:_______________应急照明灯的使用方法正式样本应急照明灯的使用方法正式样本使用注意:该解决方案资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
《建筑设计防火规范》、《高层民用建筑设计防火规范》对公共建筑的封闭楼梯间、防烟楼梯及其前室、观众厅、展览厅、多功能厅、餐厅和商业厅等人员密集的场所,公共建筑内的疏散走道,应设应急照明及疏散指示标志灯作了明确规定。
对应急照明及疏散指示灯的控制要求,在《火灾自动报警系统设计规范》中指出:消防控制室在确认火灾后,应能切断有关部位的非消防电源,并接通警报装置及火灾应急照明灯和疏散标志灯。
如何满足消防疏散用照明的要求,在高层写字楼通常根据消防疏散的需要将公共照明与事故照明结合起来,应急照明的电源是双路电源,并设有双电源自动投入装置,根据负荷等级的不同设有蓄电池组,正常时充电备用,火灾时市电电源断电,应急蓄电池组供电,并能维持供电20min以上。
由消防控制中心发出信号,自动接通应急照明回路,保证人员的安全疏散。
此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。
消防安全应急疏散照明系统产品E-BUS安装说明书北京市崇正华盛应急设备系统有限公司2010 年9月目录表第一节E-BUS系列产品就位号一、智能(直流)主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能(直流)主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节 E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时,为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能(直流)主站就位要求1智能(直流)主站的选择及就位智能(直流)主站的选择,按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能(直流)主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能(直流)主站的机柜下部,有三层专门放电池的支架。
当智能(直流)主站的位置摆放确定之后,就可以把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面,整个机柜的重量会很重,再移动就变的十分困难。
二、控制器主机的就位要求控制器主机,在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此,控制器主机应该放在控制室,并且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是,同型号的可以互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号,并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图:第二节E-BUS 系列产品的安装及接线一、智能(直流)主站的安装及接线1电源主机安装:电源主机是整个设备的备电提供中心。
消防安全应急疏散照明系统产品E-BUS安装说明书Ver2.0北京市崇正华盛应急设备系统有限公司2010 年9月目录表第一节E-BUS系列产品就位号一、智能(直流)主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能(直流)主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯UBS-0.5lx/2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节 E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时,为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能(直流)主站就位要求1智能(直流)主站的选择及就位智能(直流)主站的选择,按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能(直流)主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能(直流)主站的机柜下部,有三层专门放电池的支架。
当智能(直流)主站的位置摆放确定之后,就可以把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面,整个机柜的重量会很重,再移动就变的十分困难。
二、控制器主机的就位要求控制器主机,在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此,控制器主机应该放在控制室,并且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是,同型号的可以互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号,并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图:第二节E-BUS系列产品的安装及接线一、智能(直流)主站的安装及接线1电源主机安装:电源主机是整个设备的备电提供中心。

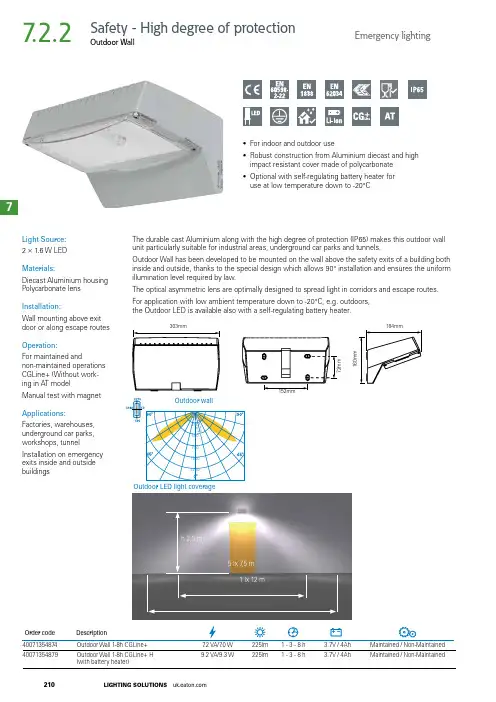

Light Source:2 × 1.6 W LED Materials:Diecast Aluminium housing Polycarbonate lens Installation:Wall mounting above exit door or along escape routes Operation:For maintained andnon-maintained operations CGLine+ (Without work-ing in AT mode)Manual test with magnet Applications:Factories, warehouses, underground car parks, workshops, tunnel Installation on emergency exits inside and outside buildingsThe durable cast Aluminium along with the high degree of protection (IP65) makes this outdoor wall unit particularly suitable for industrial areas, underground car parks and tunnels.Outdoor Wall has been developed to be mounted on the wall above the safety exits of a building both inside and outside, thanks to the special design which allows 90° installation and ensures the uniform illumination level required by law.The optical asymmetric lens are optimally designed to spread light in corridors and escape routes.For application with low ambient temperature down to -20°C, e.g. outdoors, the Outdoor LED is available also with a self-regulating battery heater.Outdoor LED light coverageh 2,5 m5 lx 7,5 m1 lx 12 m160m m184mm40071354879Outdoor Wall 1-8h CGLine+ H 9.2 VA/9.3 W225lm1 - 3 - 8 h3.7V / 4AhMaintained / Non-Maintained(with battery heater)• For indoor and outdoor use• Robust construction from Aluminium diecast and high impact resistant cover made of polycarbonate • Optional with self-regulating battery heater for use at low temperature down to -20°COutdoor Wall7.2.2210LIGHTING SOLUTIONS 7Emergency lightingSafety - High degree of protection。

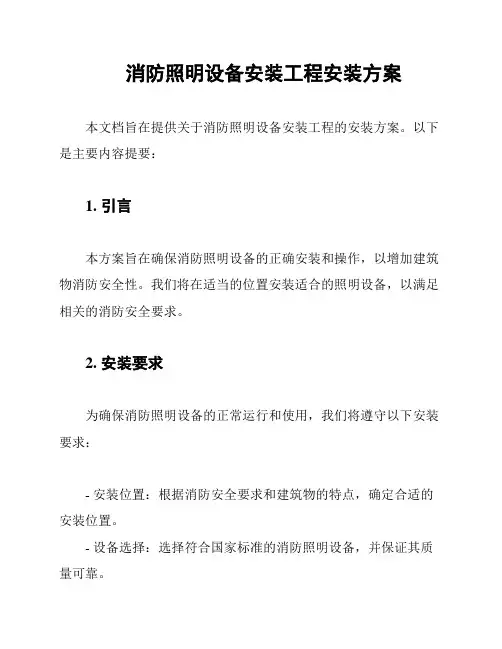

消防照明设备安装工程安装方案本文档旨在提供关于消防照明设备安装工程的安装方案。
以下是主要内容提要:1. 引言本方案旨在确保消防照明设备的正确安装和操作,以增加建筑物消防安全性。
我们将在适当的位置安装适合的照明设备,以满足相关的消防安全要求。
2. 安装要求为确保消防照明设备的正常运行和使用,我们将遵守以下安装要求:- 安装位置:根据消防安全要求和建筑物的特点,确定合适的安装位置。
- 设备选择:选择符合国家标准的消防照明设备,并保证其质量可靠。
- 良好的可视性:确保消防照明设备能够提供足够的亮度和良好的可视性,以便在紧急情况下进行疏散和救援操作。
- 系统联动:消防照明设备应与建筑物的消防报警系统联动,以便在报警时自动启动。
3. 安装步骤下面是消防照明设备安装的基本步骤:1. 确定安装位置:根据建筑结构和评估要求,确定合适的安装位置,并标记出来。
2. 确定安装方式:根据安装位置和设备特点,确定合适的安装方式,如吊装、固定等。
3. 安装电源线路:根据设计要求,在安装位置附近铺设电源线路,并确保其符合电气安全标准。
4. 安装照明设备:按照设备的安装要求,进行设备的安装和固定。
5. 连接电源:将照明设备连接到电源线路,确保连接牢固可靠。
6. 联通测试:在安装完成后,进行设备的联通测试,确保设备正常工作并能与消防报警系统联动。
4. 安全措施在进行消防照明设备安装工程时,我们将采取以下安全措施:- 工作人员培训:对负责安装的工作人员进行消防设备安装和操作的相关培训。
- 安全防护措施:提供必要的安全防护装备,如安全帽、手套等,并确保工作场所安全。
- 故障排除:在安装过程中发现设备故障时,及时采取措施解决,并确保设备正常运行。
5. 结论本安装方案提供了一套完整的消防照明设备安装工程方案。
通过遵守安装要求、执行安装步骤和采取安全措施,我们将确保设备正常运行,并提高建筑物的消防安全性。

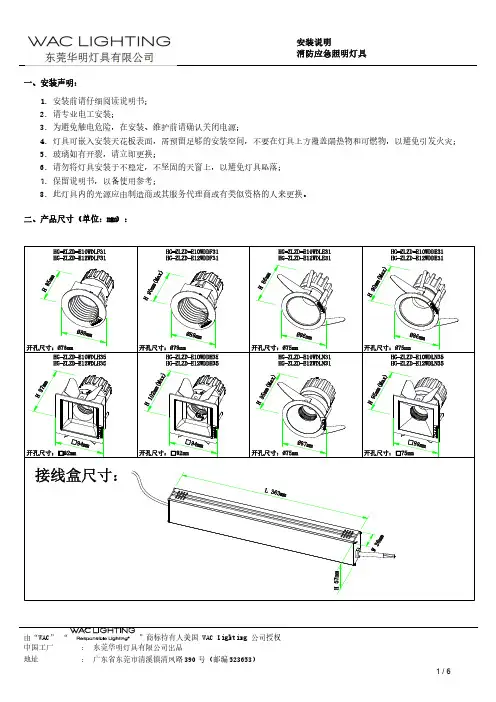

一、安装声明:1. 安装前请仔细阅读说明书;2. 请专业电工安装;3. 为避免触电危险,在安装、维护前请确认关闭电源;4. 灯具可嵌入安装天花板表面,需预留足够的安装空间,不要在灯具上方覆盖隔热物和可燃物,以避免引发火灾;5. 玻璃如有开裂,请立即更换;6. 请勿将灯具安装于不稳定,不坚固的天窗上,以避免灯具坠落;7. 保留说明书,以备使用参考;8.此灯具内的光源应由制造商或其服务代理商或有类似资格的人来更换。
二、产品尺寸(单位:mm):三、灯具安装(以HG-ZLZD-E10WDLF31为例,其余型号类似):1. 将产品从包装箱中取出,安装前应检查灯具配件是否齐全;2. 确认天花板上有足够空间安装灯具(单位:mm) ,宽度方向需保证能放下电器盒;3. 在天花板上挖直径φ78mm的圆孔(不同灯具型号开孔尺寸不同,具体见产品尺寸);4.将灯具的电源输入线接入对应供电系统,棕色接火线,蓝色接零线,黑色接开关线(与火线同相),黄绿色接地线;警告:如果灯具的外部软缆线损伤,需由专业人员更换,避免发生危险!5. 电器盒输入线接好电源线后,将电线,电器盒送入天花板,双手拇指、食指与中指把弹片向灯具的轴心方向按压,直至弹片进入天花板孔内;6.双手托住灯具送入天花板挖孔内,直至灯具面板与天花板表面贴平;7. 接通市电AC220V 时,灯具呈主电状态,然后点动试验按钮,检查试验灯具应急状态是否工作正常。
四、主要技术指标:1. 下照款2. 调角款五、性能及使用说明:灯具上有:红色(充电)、绿色(主电)、黄色(故障)三种颜色指示灯各一个(或红黄绿三色指示灯一个),试验按钮一个, 蜂鸣器(电器盒内)一个。
主电:绿色指示灯,此指示灯长亮时,表示市电正常(注:本灯具有电压自动转换电路,市电电压如果处在150V 左右时,灯具会由主电状态转入应急状态,当市电电压上升到170V 左右时,灯具会自动由应急状态恢复主电状态。
使用本灯具时,应检查输入交流电压是否正常)。
应急照明灯安装规范应急照明灯是指在突发情况下,正常照明设备无法正常使用时,为人们提供照明的一种设备。
应急照明灯具有安装方便、使用简单、安全可靠等特点,因此在各种场所得到了广泛应用。
下面是应急照明灯的安装规范。
一、选择合适的照明灯应急照明灯的选择应根据不同场所的特点进行确定,主要考虑灯具的亮度、灯光覆盖范围和使用时间等因素。
一般来说,室内应急照明灯的亮度应达到200勒克斯,照明范围应能够覆盖整个区域,使用时间应在1-3小时左右。
二、合理布局应急照明灯应按照人员密度和疏散路线来合理布局,以确保在灾难发生时人员能够迅速找到照明设备,并安全疏散。
设备的安装位置应不遮挡疏散通道和消防设备,方便人员寻找和操作。
三、固定稳固应急照明灯应安装牢固,防止在地震、火灾等情况下倒塌或移动。
灯具的支架和固定件应符合相关要求,具有足够的强度和稳定性,以确保设备的安全性。
四、合理配电应急照明灯的配电应采用专用的应急电路,并与常规照明电路进行隔离。
应急电源应具备过载保护、短路保护和漏电保护等功能,确保在突发情况下能够保证应急照明灯正常工作。
五、标识明确应急照明灯应设置明确的标识,以指示设备的位置和使用方法。
标识应清晰可见,使用恒常亮或发光逃生标识,便于在黑暗环境中迅速找到照明设备。
矢量图标识的大小和颜色应符合国家相关标准。
六、定期检查应急照明灯的定期检查工作对于确保其正常工作至关重要。
应该按照相关规定制定检查计划,定期检查灯具的电源供应、电池状态、灯管和开关的工作情况,并及时处理发现的问题。
七、维护保养应急照明灯的维护保养工作需要特别注意。
定期清洁照明设备,防止积灰和电缆老化等问题,维修或更换受损部件,确保设备的正常工作。
同时,要定期对电源进行放电测试,保证电池的状态良好。
八、应急演练为了确保在真正的应急情况下能够正确使用应急照明灯,定期进行应急演练非常重要。
在演练过程中,要模拟真实情况,让人员快速疏散并正确使用照明设备,熟悉应急照明灯的使用方法和注意事项,提高应对突发情况的应急能力。
Birchwood Lighting • 2911 Dow Avenue • Tustin, CA 92780 714.550.7118 fax 714.550.7151Due to a program of continuous improvement instructionsare subject to change without notice.© 2016 Birchwood Lighting, Inc. All rights reserved.69Note:To be installed by a qualified electrician per N.E.C. and all local codes.1. Remove lens and internal reflector (for LED, remove LED tray).2. For fluorescent, bring 3/8” flex conduit whip out of wall and attach to provided conduit fitting. For LED, a 9’ A.W.M. cord is provideded to run to remote driver housing.3. Feed wires (9’ of wire provided as standard) back to remote power supply box and make up wires per wiring diagram provided.4. Drill appropriate holes in desired location, ensure that they are not within the end cap bracket openings.5. Securely mount fixture to surface with appropriate fasteners (by others)6. Re-install internal reflector or LED liner, ensure that no wires get pinched between the liner and structure under the liner (captive nut of end cap bracket, mounting screw, etc.)7. Re-install lens.1. Install starter fixture following 1-6 above.2. Remove lens and liner of adjacent fixture3. Install next fixture, slide open end of fixture into starter fixture’s continuous bracket and guide pins.4. Secure with allen set screws on continuous run bracket.5. Ensure fixtures are level and securelytightened to each other to avoid potential light leak between housing.6. Attach to the mounting surface with appropriate fasteners (by others).7. Connect pre-installed thru wire QCS quick connects.8. Continue installation for all other fixtures in the row, by repeating 2-7.9. Replace all liners, install lamps (if fluorescent), install all lenses or louvers. Ensure all connections are secure.Fixture mounting instructionsPOWER FEED HOLE CENTERED INDRILL INTO STRUCTURAL SUPPORTMounting hole to be drilled by contractor with set scew820-00045V-0515Continuous Run Info。
应急灯安装规范范文首先,在选择应急灯的位置时,应根据建筑物的结构和布局确定。
应急灯应安装在离地面1.8米以上的墙壁上,以确保能够提供足够的照明范围,并且不易受到阻挡和损害。
应急灯的位置应能够在黑暗情况下容易被人们发现,特别是在出口、通道口等地方。
其次,应急灯的安装高度也是需要注意的。
一般情况下,应急灯的安装高度应符合建筑物的安全疏散标准。
如果建筑物有特殊的要求,例如有较高的天花板或悬挂物等,应急灯的安装高度需要进行相应调整,以确保它能够提供有效的照明。
同时,应急灯的安装位置和数量也需要合理安排。
应急灯应该布置在建筑物的主要通道、走廊、楼梯间以及出口等位置,以确保人们在紧急情况下能够迅速找到和使用应急灯。
应急灯的数量和亮度应根据需要进行合理配置,以确保照明效果达到要求。
此外,应急灯的供电和自动测试也是应该考虑的因素之一、应急灯的供电应采用独立回路,并与其他设备的电源分开。
如果条件允许,应急灯还可以采用双回路供电,以确保在一条电源线路出现故障时,另一条线路仍然能够继续供电。
此外,应急灯应配备自动测试功能,定期进行测试和检查,以确保其正常工作和灯泡的寿命。
最后,应急灯的标识也是应该注意的。
应急灯的安装位置应明确标识,并配备相关的标志和指示灯,以便于人们在紧急情况下能够迅速找到应急灯的位置,并且使用正确。
总之,按照规范安装应急灯是确保其正常使用和有效作用的关键。
通过合理选择安装位置、安装高度和数量,合理配置供电和自动测试,以及明确标识,能够确保应急灯在紧急情况下发挥应有的作用,为人们的生命和财产安全提供保障。
消防紧急照明安装工程安装方案1. 引言本安装方案旨在介绍消防紧急照明安装工程的具体安装步骤和相关要求。
消防紧急照明是一项重要的安全设备,能够在火灾等紧急情况下提供照明以确保人员安全疏散。
本方案将详细说明安装流程和注意事项。
2. 安装步骤2.1 确定照明器材位置根据建筑物的布局和消防安全要求,确定照明器材的安装位置。
通常情况下,应在楼梯间、走廊、出口等易发生堵塞的区域进行安装。
2.2 准备设备和材料根据安装位置和要求,准备所需的照明器材、电缆、配电板等设备和材料。
2.3 安装电源系统安装照明器材所需的电源系统,包括备用电源和自动切换装置。
备用电源可以保证在主电源故障时,照明系统仍能正常运行。
2.4 安装照明器材根据设备的操作说明,将照明器材正确安装在预定的位置。
根据需要,可以安装应急灯具、紧急出口指示灯等不同类型的照明器材。
2.5 进行联动测试安装完成后,进行系统的联动测试。
确保在触发消防报警系统或断电情况下,照明系统能够正常启动并提供足够的照明。
3. 安全要求3.1 设备选型要求选择符合国家标准的消防紧急照明器材,并确保其质量和性能符合要求。
3.2 接地和绝缘要求照明器材的接地和绝缘必须符合相关要求,确保设备的安全可靠性。
3.3 火灾报警系统关联要求照明系统应与火灾报警系统进行关联,确保在火灾发生时能够及时启动并提供照明。
3.4 防水防尘要求根据实际情况,选择防水防尘等级符合要求的照明器材,以确保其在恶劣环境下的正常运行。
4. 维护和检修安装完成后,定期对照明系统进行维护和检修,确保设备的正常运行和安全可靠。
5. 结论本文档简要介绍了消防紧急照明安装工程的安装方案,包括安装步骤、安全要求和维护检修等方面。
通过按照本方案进行安装,可以确保照明系统在紧急情况下正常运行,提供有效的照明保障。
消防安全应急疏散照明系统产品
E-BUS
安装说明书
Ver2.0
北京市崇正华盛应急设备系统有限公司
年9月
目录表
第一节E-BUS系列产品就位号
一、智能( 直流) 主站就位要求
二、控制器主机的就位要求
三、控制器分机的就位要求
四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线
一、智能( 直流) 主站的安装及接线
二、控制器主机安装接线
三、控制器分机的安装接线
四、照明灯UBS-0.5lx/2A-ELS1019安装接线
五、标志灯安装接线说明
六、地面标志灯的安装接线说明
第三节E-BUS系列产品现场安装检验方法
一、安装位置的检验方法
二、系统接线正确性及系统核验
第一节E-BUS系列产品的就位号
E-BUS系列产品的就位号是工程设计师设计时, 为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能( 直流) 主站就位要求
1智能( 直流) 主站的选择及就位
智能( 直流) 主站的选择, 按照就位号进行选择安装。
2铅酸蓄电池选择及就位
根据电源功率选择铅酸电池的容量。
电池须安装在智能( 直流) 主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能( 直流) 主站的机柜下部, 有三层专门放电池的支架。
当智能( 直流) 主站的位置摆放确定之后, 就能够把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面, 整个机柜的重量会很重, 再移动就变的十分困难。
二、控制器主机的就位要求
控制器主机, 在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此, 控制器主机应该放在控制室, 而且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求
按照就位号进行选择安装。
同时需要注意的是, 同型号的能够互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号, 并标在建筑平面图
2 要求在同一回路只有一个末端灯具。
即如下图:
第二节E-BUS系列产品的安装及接线
一、智能( 直流) 主站的安装及接线
1电源主机安装:
电源主机是整个设备的备电提供中心。
具有自动切换功能。
在安装调试
过程, 由于主电的不稳定, 因此要求安装过程中注意保护电池组。
落地安
装。
2蓄电池组的安装
蓄电池组安装过程中, 要求电池搬运过程都应该保持端子向上, 不能倒
置。
电池安装时, 一层一层整齐排列的码放到电源主机的机柜中。
3智能( 直流) 电池主站的内部接线蓄电池之间的连线。
4 电池放置时间不超过6个月, 超过6个月需要充电一次。
B0
第层电
池
第2层电
池
第3层电
池
B 1B 0
蓄电池监控线接线: 为避免危险起见, 每层电池暂不连, 拉开电池主保险, 电池监控线未使用时不插入。
电池监测线: 电池监测线为1-TB0~1-TB18 4智能( 直流) 电池主站的输入/输出接线。
电池主站的输出为4-8个2M 模块, 每个模块最多能够带1.5KW 。
在系统布线时要注意按照功率大小进行分配。
①
接线示意图
智能( 直
C C 24V GND
2M 模
2M 模
............
控制器主机
C C 24V GN
D CH
CL 控制器分
A B C N
CH
CL 控制器分。
