消防设备电源监控系统应用说明书一、产品概述消防设备电源监控系统是一款专注于火灾自动报警系统及其相关消防设备电源状态监测与控制的智能化产品。
该系统旨在确保消防设备在火灾发生时能够稳定、可靠地运行，为生命财产提供坚实的安全保障。
二、系统功能1. 实时监测：系统24小时不间断监测消防设备电源状态，包括电压、电流、频率等参数，确保消防设备始终处于正常运行状态。
2. 故障报警：当监测到消防设备电源异常时，系统立即发出声光报警，通知相关人员及时处理。
3. 数据记录：系统自动记录消防设备电源运行数据，便于分析、查询和故障排查。
4. 远程控制：通过手机APP或电脑端，实现对消防设备电源的远程监控和控制，提高管理效率。
5. 智能分析：系统根据消防设备电源运行数据，进行智能分析，预测潜在故障，提前采取预防措施。
三、适用场景1. 商场、酒店、医院等公共场所2. 企事业单位、工厂、学校等场所3. 高层住宅、地下停车场等建筑4. 任何需要消防设备电源监控的场所四、安装与使用1. 安装前，请确保消防设备电源监控系统与被监控设备电源相匹配。
2. 按照安装图纸，将监控设备安装在合适的位置，确保设备运行环境稳定。
3. 连接电源线和信号线，确保接线正确、牢固。
4. 启动系统，进行参数设置，包括报警阈值、报警方式等。
5. 通过手机APP或电脑端，实时监控消防设备电源状态，掌握设备运行情况。
五、注意事项1. 安装、调试和使用消防设备电源监控系统前，请务必仔细阅读本说明书。
2. 请确保系统运行环境稳定，避免高温、潮湿、腐蚀性气体等恶劣环境。
3. 定期检查系统运行情况，确保设备正常运行。
4. 如遇故障，请及时联系专业技术人员进行维修。
5. 非专业人员请勿随意拆卸、改装消防设备电源监控系统。
六、维护与保养1. 定期检查：为了确保系统的稳定性和可靠性，建议每月对消防设备电源监控系统进行一次全面检查，包括电源线路、传感器、报警装置等。
2. 清洁保养：使用干净的软布定期擦拭设备表面，避免灰尘和污垢积累，确保通风散热良好。

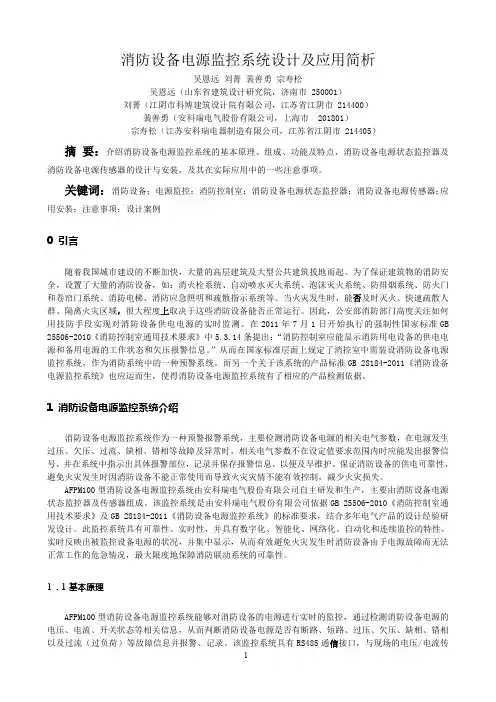

消防设备电源监控系统设计及应用简析吴恩远刘菁裴善勇宗寿松吴恩远（山东省建筑设计研究院，济南市250001）刘菁（江阴市科博建筑设计院有限公司，江苏省江阴市214400）裴善勇（安科瑞电气股份有限公司，上海市201801）宗寿松（江苏安科瑞电器制造有限公司，江苏省江阴市214405）摘要：介绍消防设备电源监控系统的基本原理、组成、功能及特点，消防设备电源状态监控器及消防设备电源传感器的设计与安装，及其在实际应用中的一些注意事项。
关键词：消防设备；电源监控；消防控制室；消防设备电源状态监控器；消防设备电源传感器；应用安装；注意事项；设计案例0引言随着我国城市建设的不断加快，大量的高层建筑及大型公共建筑拔地而起。
为了保证建筑物的消防安全，设置了大量的消防设备，如：消火栓系统、自动喷水灭火系统、泡沫灭火系统、防排烟系统、防火门和卷帘门系统、消防电梯、消防应急照明和疏散指示系统等。
当火灾发生时，能否及时灭火、快速疏散人群、隔离火灾区域，很大程度上取决于这些消防设备能否正常运行。
因此，公安部消防部门高度关注如何用技防手段实现对消防设备供电电源的实时监测。
在2011年7月1日开始执行的强制性国家标准GB 25506-2010《消防控制室通用技术要求》中5.3.14条提出：“消防控制室应能显示消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。
”从而在国家标准层面上规定了消控室中需装设消防设备电源监控系统，作为消防系统中的一种预警系统。
而另一个关于该系统的产品标准GB28184-2011《消防设备电源监控系统》也应运而生，使得消防设备电源监控系统有了相应的产品检测依据。
1消防设备电源监控系统介绍消防设备电源监控系统作为一种预警报警系统，主要检测消防设备电源的相关电气参数，在电源发生过压、欠压、过流、缺相、错相等故障及异常时，相关电气参数不在设定值要求范围内时应能发出报警信号，并在系统中指示出具体报警部位，记录并保存报警信息，以便及早维护，保证消防设备的供电可靠性，避免火灾发生时因消防设备不能正常使用而导致火灾灾情不能有效控制，减少火灾损失。

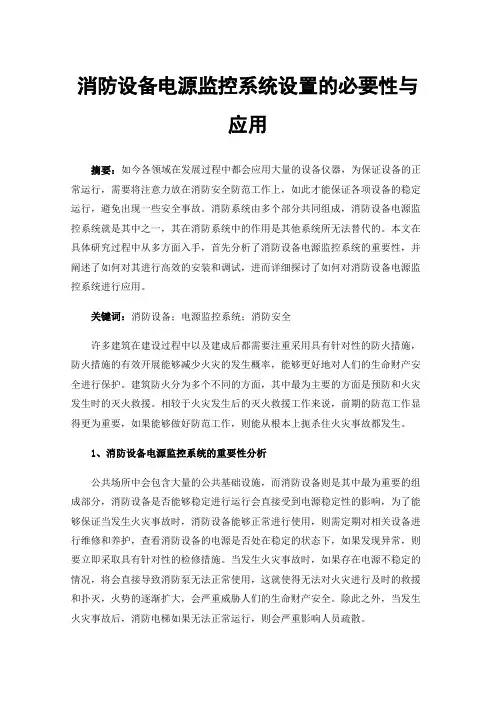

消防设备电源监控系统设置的必要性与应用摘要：如今各领域在发展过程中都会应用大量的设备仪器，为保证设备的正常运行，需要将注意力放在消防安全防范工作上，如此才能保证各项设备的稳定运行，避免出现一些安全事故。
消防系统由多个部分共同组成，消防设备电源监控系统就是其中之一，其在消防系统中的作用是其他系统所无法替代的。
本文在具体研究过程中从多方面入手，首先分析了消防设备电源监控系统的重要性，并阐述了如何对其进行高效的安装和调试，进而详细探讨了如何对消防设备电源监控系统进行应用。
关键词：消防设备；电源监控系统；消防安全许多建筑在建设过程中以及建成后都需要注重采用具有针对性的防火措施，防火措施的有效开展能够减少火灾的发生概率，能够更好地对人们的生命财产安全进行保护。
建筑防火分为多个不同的方面，其中最为主要的方面是预防和火灾发生时的灭火救援。
相较于火灾发生后的灭火救援工作来说，前期的防范工作显得更为重要，如果能够做好防范工作，则能从根本上扼杀住火灾事故都发生。
1、消防设备电源监控系统的重要性分析公共场所中会包含大量的公共基础设施，而消防设备则是其中最为重要的组成部分，消防设备是否能够稳定进行运行会直接受到电源稳定性的影响，为了能够保证当发生火灾事故时，消防设备能够正常进行使用，则需定期对相关设备进行维修和养护，查看消防设备的电源是否处在稳定的状态下，如果发现异常，则要立即采取具有针对性的检修措施。
当发生火灾事故时，如果存在电源不稳定的情况，将会直接导致消防泵无法正常使用，这就使得无法对火灾进行及时的救援和扑灭，火势的逐渐扩大，会严重威胁人们的生命财产安全。
除此之外，当发生火灾事故后，消防电梯如果无法正常运行，则会严重影响人员疏散。
建筑物发生火灾事故往往在前期并没有十分明显的征兆，一栋建筑经过长时间的使用，无法避免会发生一些火灾事故，为了能够最大限度地降低火灾事故所造成的恶劣影响，需要注重对消防设备电源进行定期维护。
共安智能科技有限公司/深圳洪恩智能-消防设备电源监控系统说明消防设备电源监控系统由监控主机、监控分机中继器及不同类型的监控传感器，电压电流传感器。
目前在国内还是洪恩智能消防及共安智能科技厂家做的好。
您可以参考下洪恩智能消防厂家的HE601型监控系统。
以下就是洪恩智能消防的消防设备电源监控系统设备，请参考！一、产品概述消防设备电源监控系统，主要针对消防设备的电源的各项参数进行实时监控。
通过检测消防设备电源的电压、电流以及开关的状态，进而判断是否存在短路、断路、过压、欠压、过流以及缺相、过载等故障问题并进行及时的报警和记录。
消防电源实时监控系统具有可靠性高、实时性强等特点，通过高效的运算及便捷的通讯功能，可以实时反映出被监控设备电源的状况，集中显示各项参数信息，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
共安智能科技有限公司/二、主要部件功能说明1、智能型电流/电压传感器主要功能◆检测两路消防设备主、备电源工作状态信息◆检测消防设备电源过压、欠压、过流、缺相、电源中断等报警信息◆LCD显示电压和电流等电气参数◆采用DC24V工作电压，由系统主机集中不间断供给◆声光报警功能◆具有二总线报警总线，不分极性◆本机自检功能◆I/O口输入与输出监控功能共安智能科技有限公司/2、附加功能：◆监测配电箱体内温度、烟雾、弧光预警功能◆可增加扩展模块监测8路三相电压和电流功能◆当配电箱内部电缆或电气接头接触不良或松动时，容易发生电气故障，本装置采用先进的传感技术，经微处理器判断后发出预警信号。
当配电箱内部温度超过设置值时，发出预警信号，内置自动温度补偿功能。
当配电箱内部烟雾超过一定浓度时，发出预警信号；当配电箱内因电气接头松动，发生电气打火花现象时，产生高亮度的弧光，本系统发出预警信号。
注：过电流功能：电流互感器由用户根据断路器额定电流进行选配，本产品可以根据电流互感器设置变化。

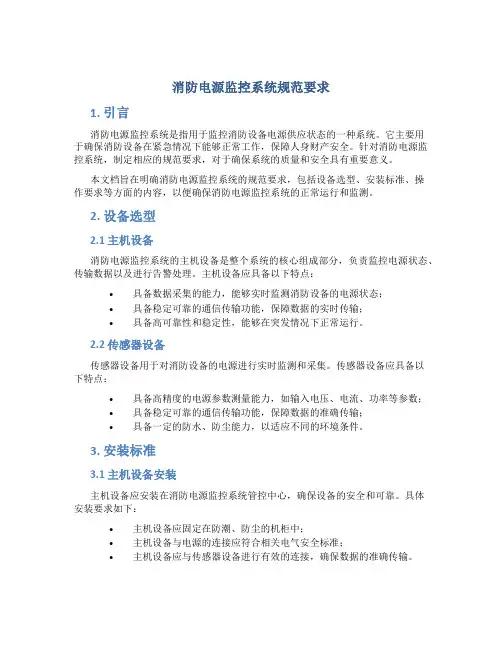

消防电源监控系统规范要求1. 引言消防电源监控系统是指用于监控消防设备电源供应状态的一种系统。
它主要用于确保消防设备在紧急情况下能够正常工作，保障人身财产安全。
针对消防电源监控系统，制定相应的规范要求，对于确保系统的质量和安全具有重要意义。
本文档旨在明确消防电源监控系统的规范要求，包括设备选型、安装标准、操作要求等方面的内容，以便确保消防电源监控系统的正常运行和监测。
2. 设备选型2.1 主机设备消防电源监控系统的主机设备是整个系统的核心组成部分，负责监控电源状态、传输数据以及进行告警处理。
主机设备应具备以下特点：•具备数据采集的能力，能够实时监测消防设备的电源状态；•具备稳定可靠的通信传输功能，保障数据的实时传输；•具备高可靠性和稳定性，能够在突发情况下正常运行。
2.2 传感器设备传感器设备用于对消防设备的电源进行实时监测和采集。
传感器设备应具备以下特点：•具备高精度的电源参数测量能力，如输入电压、电流、功率等参数；•具备稳定可靠的通信传输功能，保障数据的准确传输；•具备一定的防水、防尘能力，以适应不同的环境条件。
3. 安装标准3.1 主机设备安装主机设备应安装在消防电源监控系统管控中心，确保设备的安全和可靠。
具体安装要求如下：•主机设备应固定在防潮、防尘的机柜中；•主机设备与电源的连接应符合相关电气安全标准；•主机设备应与传感器设备进行有效的连接，确保数据的准确传输。
3.2 传感器设备安装传感器设备应安装在各个消防设备的电源输入端，实时采集电源参数。
具体安装要求如下：•传感器设备应固定在安全可靠的位置，以确保准确测量电源参数；•传感器设备应与消防设备的电源进行有效的连接，确保数据的准确传输；•传感器设备应定期进行校准和维护，保证测量的准确性。
4. 操作要求4.1 系统运行操作消防电源监控系统的运行操作应遵循以下要求：•系统的运行操作应由经过专门培训的人员进行，确保操作的正确性；•操作人员应熟悉消防电源监控系统的相关知识，能够快速处理系统故障；•在系统运行过程中，应及时记录相关数据，方便后期分析和处理。
消防电源监控系统1. 引言消防电源监控系统是一种用于监控消防电源设备状态和性能的系统。
它通过采集电源设备的各种数据并进行实时监测，能够提供电源设备的运行状态、电池电量、温度、湿度等信息。
该系统在消防领域起着至关重要的作用，能够帮助维护人员及时发现电源设备故障，确保消防设备的正常运行，保障人们的生命财产安全。
2. 系统架构消防电源监控系统主要由以下几个组成部分构成：2.1 电源设备消防电源监控系统所监控的电源设备主要包括主电源和备用电源，主要用于为消防设备供电。
电源设备需要具备高可靠性、稳定性和自动切换功能，以保证消防设备在电力故障或电源设备故障时能够继续供电。
2.2 数据采集单元数据采集单元是连接电源设备和监控系统的重要中间环节。
其主要负责采集电源设备的各项参数数据，并通过数据总线将其传输给监控系统。
数据采集单元一般包括传感器、数据采集器等组件，可以实时采集电源设备的状态、电流、电压、功率、电量等参数。
2.3 监控系统监控系统是整个消防电源监控系统的核心部分，负责接收、处理和展示电源设备的数据。
监控系统一般采用分布式架构，包括服务器端和客户端。
服务器端负责数据的接收、存储、处理和分析，客户端负责数据的展示和用户交互。
监控系统可以提供实时监控、历史数据查询、报警处理等功能。
3. 功能特点消防电源监控系统具备以下几个主要功能特点：3.1 实时监控监控系统能够实时监测电源设备的运行状态，包括电压、电流、温度、湿度等参数。
通过实时监控，维护人员可以及时发现设备故障，并进行相应的处理。
3.2 历史数据查询监控系统能够对电源设备的历史数据进行查询和分析。
用户可以根据需要查看不同时间段的数据，了解设备的运行情况和性能变化，为设备维护和管理提供参考依据。
3.3 报警处理当电源设备出现故障或异常情况时，监控系统能够发出相应的报警信号，并进行报警处理。
报警方式可以包括声光报警、短信通知、邮件通知等，以便维护人员及时采取措施修复故障，确保设备的正常运行。

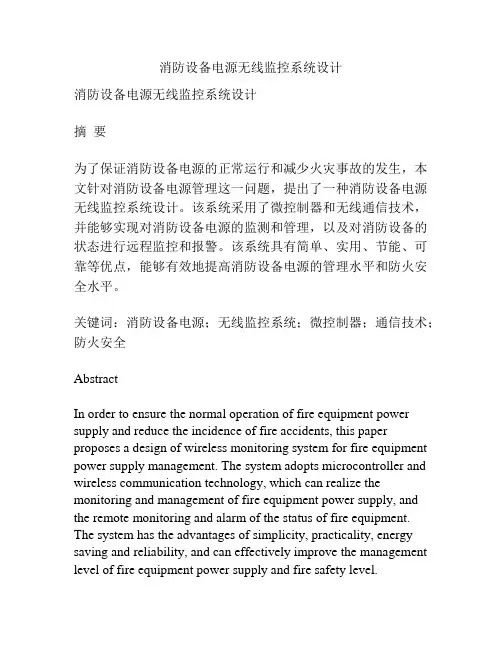

消防设备电源无线监控系统设计消防设备电源无线监控系统设计摘要为了保证消防设备电源的正常运行和减少火灾事故的发生，本文针对消防设备电源管理这一问题，提出了一种消防设备电源无线监控系统设计。
该系统采用了微控制器和无线通信技术，并能够实现对消防设备电源的监测和管理，以及对消防设备的状态进行远程监控和报警。
该系统具有简单、实用、节能、可靠等优点，能够有效地提高消防设备电源的管理水平和防火安全水平。
关键词：消防设备电源；无线监控系统；微控制器；通信技术；防火安全AbstractIn order to ensure the normal operation of fire equipment power supply and reduce the incidence of fire accidents, this paper proposes a design of wireless monitoring system for fire equipment power supply management. The system adopts microcontroller and wireless communication technology, which can realize the monitoring and management of fire equipment power supply, and the remote monitoring and alarm of the status of fire equipment. The system has the advantages of simplicity, practicality, energy saving and reliability, and can effectively improve the management level of fire equipment power supply and fire safety level.Keywords: fire equipment power supply; wireless monitoring system; microcontroller; communication technology; fire safety 一、引言近年来，火灾事故发生的频率越来越高，严重威胁人们的生命财产安全。
