集中电源集中控制型消防应急标志灯具

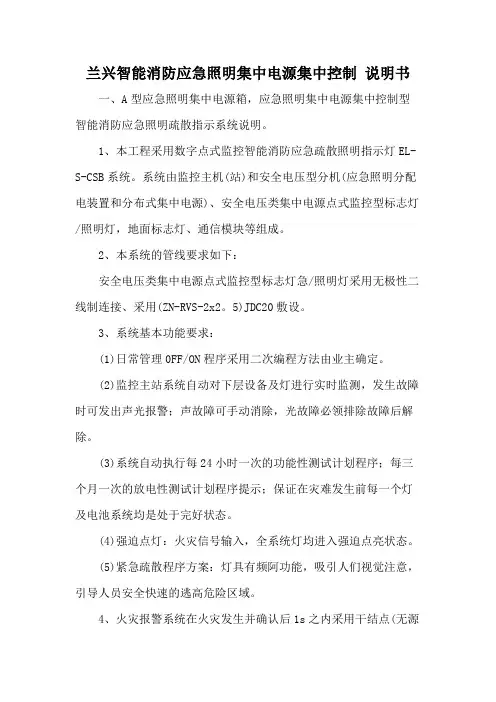

兰兴智能消防应急照明集中电源集中控制说明书一、A型应急照明集中电源箱，应急照明集中电源集中控制型智能消防应急照明疏散指示系统说明。

1、本工程采用数字点式监控智能消防应急疏散照明指示灯EL-S-CSB系统。

系统由监控主机(站)和安全电压型分机(应急照明分配电装置和分布式集中电源)、安全电压类集中电源点式监控型标志灯/照明灯，地面标志灯、通信模块等组成。

2、本系统的管线要求如下：安全电压类集中电源点式监控型标志灯急/照明灯采用无极性二线制连接、采用(ZN-RVS-2x2。

5)JDC20敷设。

3、系统基本功能要求：(1)日常管理0FF/ON程序采用二次编程方法由业主确定。

(2)监控主站系统自动对下层设备及灯进行实时监测，发生故障时可发出声光报警；声故障可手动消除，光故障必领排除故障后解除。

(3)系统自动执行每24小时一次的功能性测试计划程序；每三个月一次的放电性测试计划程序提示；保证在灾难发生前每一个灯及电池系统均是处于完好状态。

(4)强迫点灯：火灾信号输入，全系统灯均进入强迫点亮状态。

(5)紧急疏散程序方案：灯具有频阿功能，吸引人们视觉注意，引导人员安全快速的逃高危险区域。

4、火灾报警系统在火灾发生并确认后1s之内采用干结点(无源常开)信号方式提供给EL-S-CSB系统。

5、本系统作为安全系统中央监控主站设于消防中心机房内为了确保EL-S-CSB内系统的稳定性除接受报警系统输入信号及对应返回信号外，其它均采用非开放的运行模式(内系统自行管理对外只是单向传送信息)。

6、控制主机和控制分机电源取自消防应急电源箱AC220V50HZ。

二、系统组成与功能1、本工程采用灯具采用自带蓄电池供电方式的集中控制型系统，系统由应急照明控制器、应急照明配电箱、消防应急照明灯具、消防应急标志灯具组成。

应急照明控制器设置在消脑控制室内，应急照明配电箱设置在电井内。

2、公共部位设置的消防应急照明灯具兼做日常照明，前堂正常照度不低于75Lx，走道及楼梯间正常照度不低于50Lx，消防应急照明灯具带感应功能，当火灾发生时不受感应控制，全部进入应急点亮模式。

A 型、B 型应急灯具，配电箱、集中电源，集中控制、非集中控制区别及应用！一、基本概念1.根据电源电压等级，灯具分为A 型消防应急灯具和B 型消防应急灯具。

A 型消防应急灯具指的是额定工作电压不大于DC36V 的消防应急灯具。

B 型消防应急灯具指的是额定工作电压大于DC36V 或AC36V 的消防应急灯具。

2 .按蓄电池电源方式，灯具分为自带电源型灯具和集中电源型灯具。

自带电源型灯具，顾名思义就是灯具内部自带蓄电池，由应急照明配电箱为其分配电。

平时由主电源供电，当主电源切断后还有自带的蓄电池为其供电。

而集中电源型灯具内部就没有蓄电池了，那如果主电源切断后这些灯具该怎么提供应急照明和疏散指示呢？会有一个大的蓄电池为这些灯具集中供电，那这个大蓄电池就是集中电源了。

灯具平时由主电源供电，当主电源切断后由集中电源中的蓄电池电源为灯具集中供电。

通信总线 AC220V 应急照明配电箱通信回路 . 配巾「川路（］：曲源） 通信回路 OFIMl所以非集中电源型系统由应急照明配电箱和自带电源型灯具组成，而集中电源型系统由应急照明集中电源和集中电源型灯具组成。

3 .灯具和电源上述都己说了，接下我们在说一下灯具的控制方式。

消防应急照明和疏散指示系统按灯具的控制方式分为集中控制型和非集中控制型。

这两种系统最主要的不同就是集中控制型系统有应急照明控制器。

应急照明控制器通过集中电源或应急照明配电箱控制灯具的应急启动、蓄电池电源的转换。

而非集中控制系统就没有控制器了，只能由配电箱或集中电源直接控制其配接灯具的工作状态。

根据控制方式和应急供电方式系统又可以两两组合。

分为①集中电源集中控制 ②集中电源非集中控制 ③非集中电源集中控制 ④非集中电源非集中控制二、灯具的选型AC220V通信总线 集中电源通信网路 配电回酢 入 （主电滤而番电池电源）口 通信回路 配电网路 .小 （主电疵前番电池电源）U 集中电源自带电源三、其他要求。

集中电源集中控制型消防应急照明和疏散指示系统施工工法一、前言集中电源集中控制型消防应急照明和疏散指示系统是一种用于建筑物消防设施的智能化控制系统。

它通过集中供电和集中控制的方式，提供了高效、可靠的消防照明和疏散指示服务。

本文将详细介绍该系统的施工工法。

二、工法特点该工法的主要特点如下：1. 高效率：集中电源能够对多个照明和指示设备进行供电，大大提高了消防照明和疏散指示的效率。

2. 集中控制：通过集中控制系统，可以对每个照明和指示设备进行集中管理，并能够灵活控制其运行状态。

3. 智能化：该系统具备智能化管理功能，能够根据不同的情况进行自动控制和调整。

4. 易维护：通过集中维护和检修，能够提高维护效率和减少维护成本。

三、适应范围该工法适用于各类建筑物的消防设施，特别适用于大型商业综合体、宾馆酒店、公共场所等需要大量照明和指示设备的场所。

四、工艺原理该工法的施工工艺原理主要包括以下几个方面：1. 施工工法与实际工程联系：根据工程设计要求和实际情况，确定施工工法的具体要求和步骤。

2. 采取的技术措施：根据工程需要，采用先进的技术手段和工艺流程，确保施工工序的标准化和高效化。

3. 理论依据和实际应用：通过对施工工法的理论依据和实际应用进行分析和解释，确保施工工法的可行性和有效性。

五、施工工艺该工法的施工工艺包括以下几个施工阶段：1. 工程准备：包括施工方案的编制、施工设备和材料的准备、工地搭建等。

2. 集中供电系统的安装：包括供电主控箱、配电箱、电缆敷设等。

3. 照明设备的安装：包括灯具的安装和调试。

4. 疏散指示设备的安装：包括指示灯具的安装和调试。

5. 控制系统的安装：包括控制主机、控制柜、传感器等设备的安装和调试。

6. 联调和试运行：对整个系统进行联调、测试和试运行，并进行相应的调整和优化。

六、劳动组织根据工程规模和施工流程的要求，合理组织施工人员和管理人员，确保施工进程的顺利进行。

七、机具设备主要使用的机具设备有电缆敷设机、灯具安装设备、电工工具等。

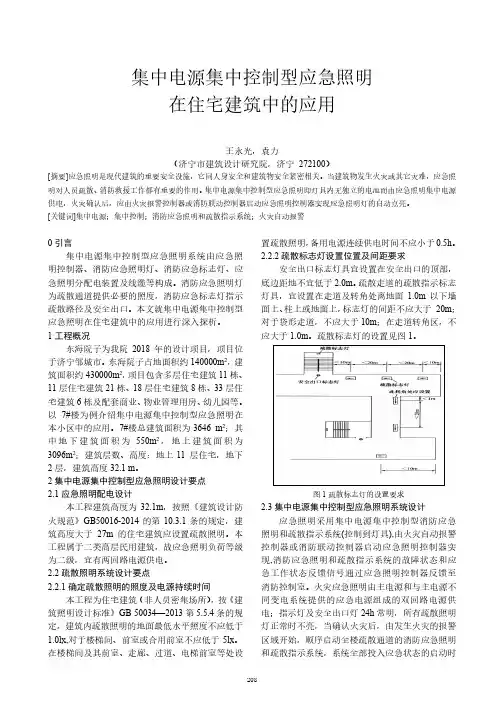

集中电源集中控制型应急照明在住宅建筑中的应用王永光，袁力（济宁市建筑设计研究院，济宁272100）[摘要]应急照明是现代建筑的重要安全设施，它同人身安全和建筑物安全紧密相关。

当建筑物发生火灾或其它灾难，应急照明对人员疏散、消防救援工作都有重要的作用。

集中电源集中控制型应急照明即灯具内无独立的电池而由应急照明集中电源供电，火灾确认后，应由火灾报警控制器或消防联动控制器启动应急照明控制器实现应急照明灯的自动点亮。

[关键词]集中电源；集中控制；消防应急照明和疏散指示系统；火灾自动报警0引言集中电源集中控制型应急照明系统由应急照明控制器、消防应急照明灯、消防应急标志灯、应急照明分配电装置及线缆等构成。

消防应急照明灯为疏散通道提供必要的照度，消防应急标志灯指示疏散路径及安全出口。

本文就集中电源集中控制型应急照明在住宅建筑中的应用进行深入探析。

1工程概况东海院子为我院2018年的设计项目，项目位于济宁邹城市。

东海院子占地面积约140000m2，建筑面积约430000m2，项目包含多层住宅建筑11栋、11层住宅建筑21栋、18层住宅建筑8栋、33层住宅建筑6栋及配套商业、物业管理用房、幼儿园等。

以7#楼为例介绍集中电源集中控制型应急照明在本小区中的应用。

7#楼总建筑面积为3646 m2；其中地下建筑面积为550m2，地上建筑面积为3096m2；建筑层数、高度：地上11 层住宅，地下2层，建筑高度32.1 m。

2集中电源集中控制型应急照明设计要点2.1应急照明配电设计本工程建筑高度为32.1m，按照《建筑设计防火规范》GB50016-2014的第10.3.1条的规定，建筑高度大于27m的住宅建筑应设置疏散照明。

本工程属于二类高层民用建筑，故应急照明负荷等级为二级，宜有两回路电源供电。

2.2疏散照明系统设计要点2.2.1确定疏散照明的照度及电源持续时间本工程为住宅建筑（非人员密集场所），按《建筑照明设计标准》GB 50034—2013第5.5.4条的规定，建筑内疏散照明的地面最低水平照度不应低于1.0lx,对于楼梯间、前室或合用前室不应低于5lx。

应急照明和疏散指示系统一应急照明消防应急照明和疏散指示系统分为以下4种形式：1）自带电源非集中控制型2）自带电源集中控制型3）集中电源非集中控制型4）集中电源集中控制型区别方法：有应急照明控制器就是集中控制，有集中电源就是集中电源。

二系统主要组件安装1.标志灯具1）顶部安装，灯具上边与顶棚距离宜大于200mm；吊装时，应采用金属吊杆或吊链。

2）低位安装，应安装在距地（楼）面1m以下的墙上标志表面应与墙平行，突出墙面的部位不应有尖锐角，间距不应大于20m，袋形走道不大于10m，在走道转角区不应大于1m。

3）安装在地面上，标志灯具表面应与地面平行，与地面高差不大于3mm，与地面接触边缘不大于1mm。

4）箭头指示方向应与疏散方向一致。

2.照明灯具1）最好安装在棚顶或距楼地面2m以上的侧墙上。

2）在侧墙顶部安装时，其底部距地面不低于2m；在距地面1m以下侧墙上安装时，应采用嵌入式安装，凸出墙面不应超过20mm，且应保证光线照射在安装灯具的水平线以下；不得安装在地面或1～2m之间侧墙上。

3）吊装时，要采用金属吊杆或吊链。

3.配电箱和分配电装置1）落地安装时，宜高出地面50mm以上。

2）安装在墙上时，其底边距地面高度宜为1.3～1.5m，靠近门轴的侧面距墙不小于0.5m，正面操作距离不小于1.0m。

4.应急照明集中电源落地安装时，宜高出地面150mm以上，屏前和屏后的通道应能够满足更换电池的需求。

5.应急照明控制器1）在墙上安装时，底边距地（楼）面高度为1.3～1.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地面0.1～0.2m。

2）主电源要有明显标志，并应直接与消防电源连接，严禁使用电源插头；与其外接备用电源之间应直接连接；接地应牢固，并应有明显标志。

3）应急照明控制器控制线路单独穿管。

端子板的每个接线端，接线不得超过两根；电缆芯和导线，应留有不小于200mm的余量。

6.疏散指示标志牌疏散走道的疏散指示标志灯的间距不应大于20米。

集中电源集中控制型消防应急标志灯使用说明书欢迎使用我公司生产的集中电源集中控制型消防应急标志灯具，安装之前请阅读此说明书，敬请保留，以备参考。

适用产品及产品型号对照表J-BLJC-1LREI0.5W-12B1X J-BLJC-1LEI0.5W-12B1Z J-BLJC-1REI0.5W-12B1YJ-BLJC-1OEI0.5W-12B1J-BLJC-1OEI0.5W-12B2J-BLJC-1OE Ⅰ0.5W-12B3一.概述：集中电源集中控制型消防应急标志灯具，是采用LED 为光源的集中电源持续型标志灯具，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求。

其特点为：1．远程指令控制、亮灯、灭灯功能；2．电路短路自恢复保护；3．LED 为光源，能耗极低；4．恒流LED 驱动，发光稳定；5．应急闪烁功能；6．完备的自动检测功能。

二.技术参数及灯具尺寸额定电压：DC36V 工作方式：持续型主电功耗：0.5W 表面亮度：50cd/m²-300cd/m²光源类型：LED 安装方式：壁挂光源参数：DC3.0V防护等级：IP67灯具外形尺寸（同系列灯具一致）：灯具外形尺寸图（正视、侧视）灯具外形尺寸及出线孔（仰视）三.使用说明1．工作状态：标志灯正常处于常亮状态，当发生紧急情况时，灯具转入应急状态，应急时闪亮，双向标志灯默认指向就近安全出口。

2．本系列应急灯具为功率总线专用灯具，采用低电压供电，需配套我司的A 型应急电源使用，严禁接入AC220V/DC216V 强电，接入强电将造成灯具损毁。

3．按工程施工图纸将应急灯具安装到指定的位置，安装完成后，将灯具ID 编码（8位）记录在施工图纸所对应的指定位置，并将整理好的施工图纸妥善存储，用于后期的系统调试。

4.本系列灯具受应急照明控制器控制与管理，可接收由应急照明控制器发来的指令改变灯具的工作状态。

四.接线及安装说明警告：安装设备前，请务必切断回路电源，电线接头需做防水、绝缘处理。

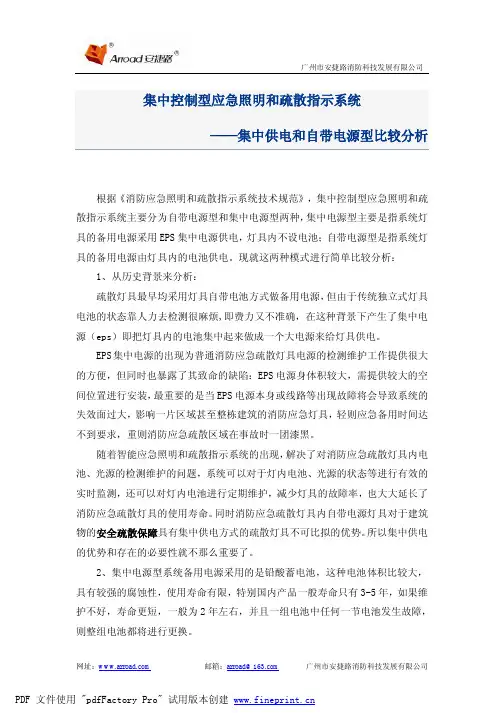

集中控制型应急照明和疏散指示系统——集中供电和自带电源型比较分析根据《消防应急照明和疏散指示系统技术规范》，集中控制型应急照明和疏散指示系统主要分为自带电源型和集中电源型两种，集中电源型主要是指系统灯具的备用电源采用EPS集中电源供电，灯具内不设电池；自带电源型是指系统灯具的备用电源由灯具内的电池供电。

现就这两种模式进行简单比较分析：1、从历史背景来分析：疏散灯具最早均采用灯具自带电池方式做备用电源，但由于传统独立式灯具电池的状态靠人力去检测很麻烦,即费力又不准确，在这种背景下产生了集中电源（eps）即把灯具内的电池集中起来做成一个大电源来给灯具供电。

EPS集中电源的出现为普通消防应急疏散灯具电源的检测维护工作提供很大的方便，但同时也暴露了其致命的缺陷：EPS电源身体积较大，需提供较大的空间位置进行安装，最重要的是当EPS电源本身或线路等出现故障将会导致系统的失效面过大，影响一片区域甚至整栋建筑的消防应急灯具，轻则应急备用时间达不到要求，重则消防应急疏散区域在事故时一团漆黑。

随着智能应急照明和疏散指示系统的出现，解决了对消防应急疏散灯具内电池、光源的检测维护的问题，系统可以对于灯内电池、光源的状态等进行有效的实时监测，还可以对灯内电池进行定期维护，减少灯具的故障率，也大大延长了消防应急疏散灯具的使用寿命。

同时消防应急疏散灯具内自带电源灯具对于建筑物的安全疏散保障具有集中供电方式的疏散灯具不可比拟的优势。

所以集中供电的优势和存在的必要性就不那么重要了。

2、集中电源型系统备用电源采用的是铅酸蓄电池，这种电池体积比较大，具有较强的腐蚀性，使用寿命有限，特别国内产品一般寿命只有3-5年，如果维护不好，寿命更短，一般为2年左右，并且一组电池中任何一节电池发生故障，则整组电池都将进行更换。

安捷路自带电源型系统采用的是环保型镍氢电池，具有环保、安全、寿命长的特点。

并且，镍氢电池与锂电池相比更适合用于应急照明和疏散灯具：镍氢电池具有价格较低、环保、电流大、安全性好等特点。

消防应急灯具是怎么分类的？
消防应急灯具是为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。

消防应急灯具根据使用场所和功能需求不同主要有以下四种不同的分类方式。

1.按电源额定工作电压等级分为：A型灯具和B型灯具。

A型消防应急灯具：主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。

B 型消防应急灯具：主电源或蓄电池电源额定工作电压大于DC36V或AC36V的消防应急灯具。

2.按蓄电池电源供电方式分为：自带电源型灯具和集中电源型灯具。

自带电源型消防应急灯具：蓄电池电源由灯具自带蓄电池供电的消防应急灯具。

集中电源型消防应急灯具：主电源和蓄电池电源均由应急照明集中电源供电的消防应急灯具。

3.按适用系统类型分为：集中控制型灯具和非集中控制型灯具。

集中控制型消防应急灯具：组成集中控制型系统，并由应急照明控制器集中控制并显示其工作状态的消防应急灯具。

非集中控制型消防应急灯具：组成非集中控制型系统，并由应急照明集中电源或应急照明配电箱控制其应急启动的消防应急灯具。

4.按工作方式分为：持续型灯具和非持续型灯具。

持续型消防应急灯具：正常工作状态下光源处于节电点亮模式，在火灾或其他紧急状态下控制光源转入应急点亮模式的消防应急灯具。

非持续型消防应急灯具：正常工作状态下光源处于熄灭模式，在火灾或其他紧急状态下控制光源转入应急点亮模式的消防应急灯具。

5.按用途分类为：消防应急照明灯具、消防应急疏散标志灯具和消防应急照明标志复合灯具。

湖南大唐电气设备制造有限公司所生产的消防应急灯具为集中控制集中供电的A型灯具。

集中电源型消防应急灯分类解读1、定义：集中电源型消防应急灯是建筑防火构配件的重要组成部分，包括消防应急照明灯和消防应急标志灯，也称火灾应急照明和疏散指示标志。

适用于消防应急照明，是集中电源型消防应急中最为普遍的一种照明工具，应急时间长，高亮度具有断电自动应急功能。

集中电源型消防应急灯具有耗电小、亮度高、使用寿命长等特点，边上设计有电源开关和指显灯，适合大型商超、高档酒店、大厦、医院、写字楼等公共场所以备停电作应急照明之用。

在应急情况下与消防电源配套使用，由EPS为其供电。

2、外形：消防应急灯是选用工业塑料和高亮度LED制成，颜色以白色为主，材料不老化、散热快、抗冲击等特点。

集中电源型消防应急灯具有嵌入式、吸顶式、壁挂式、吊式安装方式。

有单头和双头灯之分，目前市场上已双头为主，但在一些综合体在逐步被单头取代。

因为单头的消防应急灯，尤其是嵌入式的灯型可以嵌入吊顶里，美观大方，替代了双头灯的突兀感。

3、分类：分为集中控制和非集中控制两种方式。

集中控制便于集中管理、用户自查、消防监督检查、延长灯具寿命、提高应急疏散效能等优点,系统可靠性好、使用寿命长、维护与管理方便、系统价格高。

但是集中电源集中控制型应急灯具由于每个应急灯具内没有备用电源（蓄电池），若供电线路发生故障，则会直接影响到应急照明系统的正常运行，所以对其供电线路敷设有特殊的防火要求。

而集中电源非集中控制型应急灯具目前品牌很少属于新型产品，市场上有一种集消防与常用照明于一体的灯具，在平时处于待机状态，有人时点亮，没人时熄灭，应急时灯具本体或人为强制点亮。

其优点：灯具自检，消防监督检查、延长灯具寿命、系统维护方便、实用行强、性格价格比高等。

在选择应急照明灯时，应根据具体情况合理选择应急照明系统。

一般来说，新建工程或设有消防控制室的工程，应尽量在建设过程中统一布线，选用集中电源型应急照明，比如北京崇正华盛、上海宝兴；对于小型场所、后期整改或二次装潢改造的工程应选用自带电源独立控制型应急照明。

集中电源集中控制型消防应急照明灯具安装使用说明书JT-ZLJC-E12W-T8-12H深圳市嘉泰智慧科技有限公司目录1概述 (1)2主要参数 (1)3结构特征与工作原理 (2)4安装与使用 (3)5故障分析与排除 (3)6保养与维修 (4)7运输与贮存 (4)8开箱检查 (4)9安全使用注意事项 (4)1概述欢迎使用我公司生产的JT-ZLJC-E12W-T8-12H系列集中电源集中控制型消防应急照明灯具，该系列灯具设计满足《GB17945-2010消防应急照明和疏散指示系统》的要求。

其特点为：1）应急转换时无机械触电，性能安全可靠2）内部芯片智能恒定输出电流，使灯具的亮度更稳定3）采用LED为发光光源，能耗极低、寿命长、烟雾穿透力强，易管理本产品主要适用于高层建筑、商场、娱乐场所、银行、医院等人员密集的地方，在发生消防事故的情况下，本产品可以自动为人员疏散提供最准确、最快捷的疏散路径。

本产品的型号组成是根据《GB17945-2010消防应急照明和疏散指示系统》来制定的，代表意义下所示：12341：产品型号：T8-12H代表本公司生产的型号;2：产品代码：E12W中E代表发光类型为LED；12W代表额定功率为12W3：类别代码：ZLJC中Z代表照明灯具，L代表持续型；J代表集中电源型；C代表集中控制型4：企业代码：JT代表深圳市嘉泰智慧科技有限公司本产品具有耐高温耐腐蚀的特性，可以在大多数的环境下正常使用，产品所采用的材料均为绿色环保材料，部分材料易刮花，安装过程中注意轻拿轻放。

2主要参数本产品的主要技术参数如下所示：额定电源电压：DC36V主电功耗：12W外壳防护等级：IP30应急工作时间：90分钟使用光源名称和参数：LED DC3.0V执行标准：GB17945-2010应急输出光通量：≥50lm应急转换时间：≤5S3结构特征与工作原理3.1产品外形图如下所示：图1T8-12H系列外形示意图3.2产品结构图如下所示：图2T8-12H型结构示意图3.3产品工作原理当上级分配电装置为灯具提供DC36V电源信号时，灯具的线路板中DC-DC降压电路将DC36V电压降为控制电路和光源所需电压，通讯电路接收通讯信号，并将信号传递给控制电路，控制电路控制光源的点亮与熄灭，控制电路将信号反馈给通讯电路。

(1)深圳市赋安安全系统有限公司 统一维保服务电话：400-8822-119 深圳市赋安安全系统有限公司 统一维保服务电话：400-8822-119地址：深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层 地址：深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层3.安装方法（1）壁挂式安装在预安装位置左右平行钻孔距分别为255mm 的两个安装孔和60mm的两个安装孔，使用塑料胀塞和螺钉固定在安装孔位上，然后将标志灯具挂在螺钉上，如图2所示。

（2）吊装式安装在预安装位置天花吊顶上使用平行间距为230mm 的吊链垂直到指定高度，然后将吊链固定在标志灯具上的吊环上，如图3所示。

图2.壁挂式安装（单位：mm ） 图3.吊装式安装（单位：mm ） 4.接线方式标志灯具采用无极性两总线线制，将灯具的通讯线（棕+、蓝-）接入到应急照明分配电装置或应急照明集中电源的指定回路中，其工作电压为DC24V 或DC36V ，如图4所示。

灯具1灯具2灯具3棕+蓝-DC24V 或DC36V通讯线图4. 接线方式六、功能说明1．电源正常供电时，标志灯面板发绿光，处于常亮状态。

2. 当出现应急、疏散预案事件时，标志灯面板光源周期性闪烁。

七、维护保养1．灯具应存放在阴凉、干燥的环境中。

2．应轻拿轻放，使用专用手套安装，避免划伤面板。

(2) 深圳市赋安安全系统有限公司 统一维保服务电话：400-8822-119 深圳市赋安安全系统有限公司 统一维保服务电话：400-8822-119地址：深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层 地址：深圳市南山区粤海街道高新区社区高新南一道013号赋安科技大楼A 栋9层四、产品外观 产品外观说明 产品外观说明左右双向出口右向安全出口 左向楼层 前向左向楼层 后向右向楼层五、安装说明1.安装要求● 标志灯具的安装应符合相关设计和施工规范。

Acrel江苏安科瑞电器制造有限公司309集中电源集中控制型消防应急标志灯具（壁挂式）安装使用说明书V1.0江苏安科瑞电器制造有限公司Jiangsu ACREL Co.,Ltd.Acrel江苏安科瑞电器制造有限公司目录1.概述 (1)2.产品选型 (1)3.技术特性 (1)4.尺寸与安装方式 (2)5.产品通讯方式与布线 (2)6.故障处理 (2)1.概述消防应急标志灯具的主要作用是为人员疏散指引方向。

标志灯具的状态信息通过通讯线传到分配电装置，然后由分配电装置将数据传给应急照明控制器，并受应急照明控制器的控制及管理。

消防应急标志灯具可通过我公司生产的电子编码器进行现场编码。

2.产品选型2.1.A401系列2.2.A431系列3.技术特性1.功耗：小于1W2.光源类型：LED3.应急时间：大于90min4.故障检测：光源出现短路、断路时，标志灯发送故障信号5.闪光频率：1Hz±10%6.编码方式：采用电子编码方式，占用一个地址7.使用场所：室内8.使用环境：温度：0℃～+55℃9.相对湿度：≤95%，不凝露10.壳体材料和颜色：铝合金（本色）11.防护等级：IP3012.执行标准：GB 17945-20104.尺寸与安装方式4.1.尺寸产品尺寸为400*160*16（H*W*D ）mm ，见下图1。

图14.2.安装方式先将塑料膨胀管和螺钉固定到墙上，再将标志灯具背板上的壁挂固定孔对准螺钉后，挂于墙上，实现壁挂式安装，如图2所示。

图25.产品通讯方式与布线5.1.通讯方式二总线通讯，无极性。

5.2.布线要求通讯线采用NH-RVSP-2*2.5mm ²型线缆，布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一线管或线槽内。

6.故障处理常见问题与处理方法故障现象分析原因处理方式灯具不亮用万用表检查灯具是否有24V/36V 电源，如果没有则判断电源失电恢复分配电装置与灯具之间的正确接线总部：安科瑞电气股份有限公司地址：上海市嘉定区马东工业园区育绿路253号电话：(86)21-6915832169158322传真：(86)21-69158300服务热线：800-820-6632邮编：201801网址：生产基地：江苏安科瑞电器制造有限公司厂址：江阴市南闸街道东盟工业园区东盟路5号电话：(86**************86179968传真：(86**************邮编：2144052019.04。

消防应急照明和疏散指示系统是一种辅助人员安全疏散和消防作业的消防系统，其主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。

01、系统分类消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应急控制方式的设置不同，可以将消防应急照明和疏散指示系统分为以下4种形式：①自带电源非集中控制型；②自带电源集中控制型；③集中电源非集中控制型；④集中电源集中控制型。

1.集中控制型系统是指系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。

2.非集中控制型系统是指系统未设置应急照明控制器，由应急照明集中电源及其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。

说明：应急照明集中电源是指由蓄电池储能，为集中电源型消防应急灯具供电的电源装置。

消防应急照明和疏散指示系统主要由应急照明控制器、应急照明集中电源、消防应急标志灯具、消防应急照明灯具组成。

02、疏散照明设置1.除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。

2）观众厅、展览厅、多功能厅和建筑面积大于2009的营业厅、餐厅、演播室等人员密集的场所。

3）建筑面积大于1009的地下或半地下公共活动场所。

4）公共建筑内的疏散走道。

5）人员密集的厂房内的生产场所及疏散走道。

2. 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。

03、灯光疏散指示标识设置1.公共建筑、建筑高度大于 54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1）应设置在安全出口和人员密集的场所的疏散门的正上方。

2）应设置在疏散走道及其转角处距地面高度 1.0m 以下的墙面或地面上。

深圳市合纵智创科技有限公司产品名称集中电源集中控制型消防应急标志灯具
产品型号CC-BLJC-1LROEⅠ1W-B01
地址：深圳市前海深港合作区前湾一路1号A栋
201室文件名称使用说明书
页次第1页共2页
产品接线时应确认电源与信号的线缆，对照产品接线图上对应的秩序进行接线操作，禁止接错，否则灯具不能正常工作。

3、壁挂安装
此标志灯具为壁挂安装型，安装前应在墙壁预留开关盒孔（80 mm×60mm），并把线路预埋进安装盒内，并以开关盒为中心点钻两个间距为290mm的孔，放入膨胀胶塞与。

1：集中电源集中控制型标志灯的基本设置：(1)语音灯：灯具尺寸：350×160×20mm 功率：1W 工作电压;DC24V 应急时间：≧90min（安装方式：吊装、壁挂、吸顶）安装高度：吊装时灯具底边距地2.5m，明装时门框上方200mm处。

一、功能1.每套灯均带有独立地址编码；可通过主机远程控制实现亮灯、灭灯、频闪、语音提示功能；1.灯具自身24小时在线向主机主报运行状态：光源开路、短路；通讯线开路、短路；电源线开路、短路；2.带有中英文语音播放：“这里是安全出口”。

二.灯具安装位置1.设置于（首层或直接面向室外的楼层除外）楼梯的消防前室的门框上方。

2.首层或直接面向室外的楼层中，语音灯设置在直接面向室外的门框上方。

3.在避难层中，语音灯设置于进入避难区的门框上方。

（2）集中电源集中控制型出口灯灯具尺寸壁挂式：350×160×20mm 功率：1W 工作电压;DC24V 应急时间：≧90min（安装方式：吊装、壁挂、吸顶）安装高度：吊装时灯具底边距地不大于2.5m，明装时门框上方200mm处。

一、功能1.每套灯均带有独立地址编码；可通过主机远程控制实现开灯、灭灯、频闪功能；2.灯具自身24小时在线向主机主报运行状态：光源开路、短路；通讯线开路、短路；电源线开路、短路。

二.灯具安装位置1.长度超过20米的房间门框上方应设置出口灯。

2.在疏散走道中的门框上方应设置出口灯。

3.首层或直接面向室外的楼层中，出口灯设置于楼梯口及楼梯的消防前室的门框上方。

4.在避难层中，出口灯设置于楼梯口及楼梯的消防前室门框上方。

（3）集中电源集中控制型单面单向灯：灯具尺寸壁挂式：350×160×20mm 功率：1W 工作电压;DC24V 应急时间：≧90min（安装方式：吊装、壁挂、吸顶）安装高度：其灯具中心线距地1m线以下。

一、功能2.每套灯均带有独立地址编码；可通过主机远程控制实现亮灯、灭灯、频闪；3.灯具自身24小时在线向主机主报运行状态：光源开路、短路；；通讯线开路、短路；电源线开路、短路。

2、产品外形2.1 产品尺寸（此图案仅供参考）2.2安装方式：壁挂安装、型号说明：本说明书涉及产品型号为：BA-BLJC-1LROEⅡ1W-B910BX、BA-BLJC-BLJC-1OEⅡ1W-B910BXGY、BA-BLJC-1LREⅡ1W6、联系方式：生产企业：济南本安科技发展有限公司生产地址：济南市高新区临港北路6519号电话(传真)：*************2、产品外形2.1 产品尺寸（此图案仅供参考）2.2安装方式：吊挂安装、型号说明：本说明书涉及产品型号为：BA-BLJC-2LROEⅡ1W-B920BX、BA-BLJC-2LREⅡ1W-B920BXG、BA-BLJC-2REⅡ1W-B921BXG6、联系方式：生产企业：济南本安科技发展有限公司生产地址：济南市高新区临港北路6519号电话(传真)：*************2、产品外形2.1 产品尺寸（此图案仅供参考）2.2安装方式：壁挂安装、型号说明：本说明书涉及产品型号为：BA-BLJC-1LRX0EⅡ1W-1BB1051、BA-BLJC-号区别仅在于图案不同。

6、联系方式：生产企业：济南本安科技发展有限公司生产地址：济南市高新区临港北路6519号电话(传真)：*************2、产品外形2.1 产品尺寸（此图案仅供参考）2.2安装方式：壁挂安装、型号说明：本说明书涉及产品型号为：BA-BLJC-1LROEⅠ1W6、联系方式：生产企业：济南本安科技发展有限公司生产地址：济南市高新区临港北路6519号电话(传真)：*************2、产品外形2.1 产品尺寸（此图案仅供参考）2.2安装方式：吊挂安装、型号说明：本说明书涉及产品型号为：BA-BLJC-6、联系方式：生产企业：济南本安科技发展有限公司生产地址：济南市高新区临港北路6519号电话(传真)：*************2、产品外形2.1 产品尺寸（此图案仅供参考）2.2安装方式：预埋嵌入式安装，将预埋盒提前预埋好，直接将灯具按压进预埋盒。
