宽带阵列信号处理

阵列信号处理（Array Signal Processing）1. 简介阵列信号处理是一种利用多个传感器或微phones接收到的信号进行处理的技术。

这些传感器通常以阵列的形式排列在一起，可以在空间上对信号进行采样。

阵列信号处理技术可以用于各种应用，包括无线通信、雷达、声音定位和语音增强等领域。

在阵列信号处理中，经常会使用到点扩散函数（Point Spread Function，PSF）和反卷积（Deconvolution）等概念。

本文将详细介绍这些特定函数的定义、用途和工作方式。

2. 点扩散函数（Point Spread Function，PSF）2.1 定义点扩散函数（PSF）是指在观察到一个点源时，系统输出的响应。

点源可以是一个理想的点光源、点声源或点热源等。

PSF描述了系统对于一个点源的感知能力，可以用于评估系统的分辨率和信号传输特性。

2.2 用途PSF在阵列信号处理中具有广泛的应用，主要用于以下几个方面：2.2.1 分辨率评估PSF可以用于评估系统的分辨率，即系统能够分辨并显示的最小特征尺寸。

通过分析PSF的形状和尺寸，可以确定系统的分辨率限制，进而优化系统设计和参数设置。

2.2.2 反卷积PSF还可以用于图像或信号的反卷积处理。

在实际应用中，由于传感器和系统的限制，观测到的信号往往受到模糊和失真的影响。

通过将观测到的信号与PSF进行卷积运算的逆过程，可以恢复出原始信号的更清晰的图像或声音。

2.2.3 信号重构PSF在阵列信号处理中也可以用于信号重构。

通过对多个传感器接收到的信号进行处理和分析，可以利用PSF将信号的不同成分分离出来，从而实现信号的重构和定位。

2.3 工作方式PSF的工作方式可以通过以下几个步骤来理解：2.3.1 系统建模首先，需要对阵列系统进行建模。

这包括确定阵列的几何结构、传感器的位置和响应特性等。

通过建模，可以得到系统的传递函数，即系统对于输入信号的响应。

2.3.2 点源输入接下来，将一个点源输入到系统中，观察系统的输出。

多通道信号处理中的阵列信号处理技术在现代通信领域中，多通道信号处理已成为一项重要的技术，能够在众多应用中实现高效的信号提取和处理。

而其中，阵列信号处理技术则是多通道信号处理中的关键技术之一。

本文将以阵列信号处理技术为主题，探讨其在多通道信号处理中的应用和重要性。

一、阵列信号处理技术的基本概念阵列信号处理技术是指利用多个接收通道对信号进行采集和处理的一种信号处理方法。

这些接收通道可以部署在不同的位置上，通过对各通道接收到的信号进行分析和处理，可以获得目标信号的方向、距离和频率等信息。

阵列信号处理技术在无线通信、雷达、声纳等领域中都有着广泛的应用。

二、阵列信号处理技术的原理在阵列信号处理中，通过合理地设计和部署接收通道，并利用差分和合成等技术，可以实现对信号的增强和抑制。

其基本原理可以概括为以下几个方面：1. 时差测量：通过计算不同通道接收到信号的时间差，可以确定信号的到达方向。

这种方法被广泛应用于声纳和雷达领域，用于目标定位和跟踪。

2. 相关性分析：通过对不同通道接收到的信号进行相关性分析，可以提取出目标信号并抑制噪声。

这种方法在无线通信和雷达等领域中被广泛应用，可以提高信号的质量和可靠性。

3. 波束形成：通过对接收到的信号进行加权合成，可以实现对信号的增强和抑制。

这种方法在天线和无线通信系统中被广泛应用，可以提高通信质量和距离。

三、阵列信号处理技术在多通道信号处理中的应用阵列信号处理技术在多通道信号处理中有着重要的应用。

以下列举了几个常见的应用场景：1. 无线通信系统：在无线通信系统中，利用阵列技术可以实现多天线发射和接收。

通过对接收到的信号进行处理，可以提高无线信号的覆盖范围和传输速率。

2. 声纳系统：在声纳系统中，通过部署多个接收通道，可以实现对海洋中的声波信号进行定位和跟踪。

阵列信号处理技术可以提高声纳系统的性能和探测范围。

3. 雷达系统：在雷达系统中，利用阵列技术可以实现对目标信号的定位和跟踪。

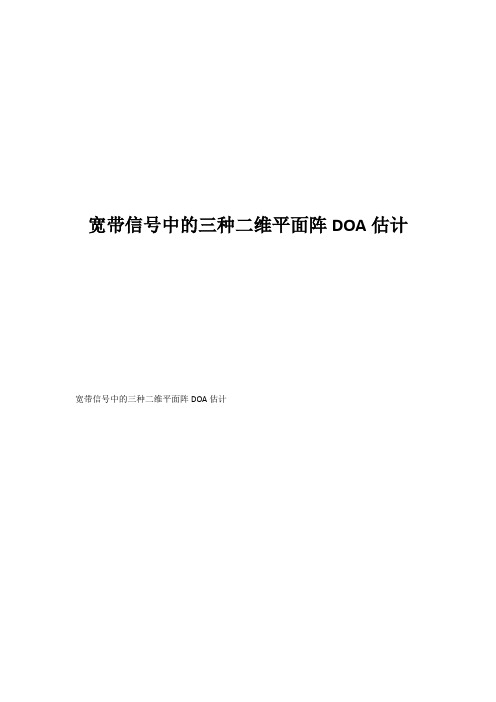

宽带信号中的三种二维平面阵DOA估计宽带信号中的三种二维平面阵DOA估计一． 背景目前关于阵列窄带信号的高分辨算法已比较成熟，但是随着信号处理技术的发展，信号环境日趋复杂，信号形式多样，信号密度日渐增大，窄带阵列探测系统的确定逐渐显示出来。

由于宽带信号具有目标回波携带的信息量大，有利于目标探测、参量估计和目标特征提取等特点，在有源探测系统中越来越多地得到应用。

而在无源探测系统中，利用目标辐射的宽带连续谱进行目标检测是有效发现目标的一种重要手段。

ISM 方法把宽带信号在频域分解为J 个窄带分量，然后在每一个子带上直接进行窄带处理。

因为信号为调频信号，所以信号在时域的分段实际上就是频域的分段。

将信号分解为窄带信号后，我们就可以利用窄带算法进行处理，最后将各个结果进行加权综合，即可得到最终的结果。

二维DOA 估计是阵列信号处理中的重要内容，通过二维DOA 估计可以得到信号源在平面中的角度信息。

一般采用L 型、面阵和平行阵或矢量传感器实现二维参数的估计，多数有效的二维DOA 估计算法是在一维DOA 估计的基础上，直接针对空间二维谱提出的，如二维MUSIC 算法以及二维CAPON 算法等。

这两种算法可以产生渐进无偏估计，但要在二维参数空间搜索谱峰，计算量相当大。

而采用二维ROOT MUSIC 算法可以减小计算量，但是需要付出精度下降的代价。

本次报告将结合宽带信号和二维DOA 估计算法，进行相关的算法介绍和仿真。

二． 算法介绍1. 接收信号模型：图 1 平面阵列示意图如图1所示，设平面阵元数为M ×N ，信源数为K 。

信源的波达方向为11(,),,(,)k k θφθφL ，第i 个阵元与参考阵元之间的波程差为：2(cos sin sin sin cos )/i i i x y z βπφθφθθλ=++设子阵1沿x 轴的方向矩阵为x A ，而子阵2的每个阵元相对于参考阵元的波程差就等于子阵1的阵元的波程差加上2sin sin /d πφθλ，所以接收信号为121()()()y x y x y M x A D A A D A X S N A D A -⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎣⎦M协方差矩阵为H H H s s s n n n R XX E D E E D E ==+其中，s D 代表由最大的K 个特征值构成的一个K ×K 对角阵，n D 代表由MN-k 个较小的特征值构成的对角矩阵, s E 和n E 分别代表由s D 和n D 对应的特征值构成的特征矢量。

阵列信号处理概述研究背景及意义和波达方向估计技术1 概述阵列信号处理作为信号处理的一个重要分支，在通信、雷达、声呐、地震、勘探、射电天文等领域获得了广泛应用和迅速发展。

对所有探测系统和空间传输系统，空域信号的分析和处理是其基本任务。

将多个传感器按一定方式布置在空间不同位置上，形成传感器阵列。

并利用传感器阵列来接收空间信号，相当于对空间分布的场信号采样，得到信号源的空间离散观测数据。

阵列信号处理的目的是通过对阵列接收的信号进行处理，增强所需要的有用信号，抑制无用的干扰和噪声，并提取有用的信号特征以及信号所包含的信息。

与传统的单个定向传感器相比，传感器阵列具有灵活的波束控制、高的信号增益、极强的干扰抑制能力以及高的空间分辨能力等优点，这也是阵列信号处理理论近几十年来得以蓬勃发展的根本原因。

阵列信号处理的最重要应用包括：①信（号）源定位——确定阵列到信源的仰角和方位角，甚至距离（若信源位于近场）；②信源分离——确定各个信源发射的信号波形。

各个信源从不同方向到达阵列，这一事实使得这些信号波形得以分离，即使他们在时域和频域是叠加的；③信道估计——确定信源与阵列之间的传输信道的参数（多径参数）。

阵列信号处理的主要问题[]1包括：波束形成技术——使阵列方向图的主瓣指向所需方向；零点形成技术——使天线的零点对准干扰方向；空间谱估计——对空间信号波达方向的分布进行超分辨估计。

空间谱估计技术是近年来发展起来的一门新兴的空域信号处理技术，其主要目标是研究提高在处理带宽内空间信号（包括独立、部分相关和相干）角度的估计精度、角度分辨率和提高运算速度的各种算法。

在所有利用空间谱估计技术来实现对到达方向（DOA）估计的方法中，以R. O. Schmidt 提出的MUSIC 算法最为经典且最有代表性。

Schmidt 在MUSIC 算法中提出了信号子空间的概念，即在维数大于信号个数的观测空间中进行子空间的划分，找出仅由噪声贡献生成的空间（噪声子空间）和由信号和噪声共同作用产生的空间，根据这两个子空间的基底以及阵列流型即可得到待测方向满足的方程，由其解得到来波方向的估计。

阵列接收信号处理流程一、信号接收阵列接收信号处理的第一步是信号接收。

在阵列中，有多个接收器同时接收信号。

这些接收器可以是天线、传感器或其他接收设备。

每个接收器都可以独立地接收到信号，并将信号传输到后续的信号处理单元。

二、信号预处理接收到的信号可能会受到噪声、干扰或其他不完美因素的影响，因此需要进行信号预处理。

信号预处理的目的是提高信号的质量和准确性。

常见的信号预处理方法包括滤波、增益控制、噪声消除和时序校正等。

滤波是信号预处理的一种常用方法。

通过滤波可以去除信号中的噪声和干扰，提高信号的清晰度和可辨识度。

常见的滤波方法有低通滤波、高通滤波和带通滤波等。

增益控制是调整信号强度的方法。

通过增益控制可以使信号的强度达到最佳状态，避免信号过强或过弱的问题。

噪声消除是去除信号中噪声成分的方法。

噪声是信号中的不完美因素，可能会干扰信号的质量和准确性。

通过噪声消除可以提高信号的清晰度和准确性。

时序校正是调整信号的时序关系的方法。

在多个接收器同时接收信号时，由于信号传输路径的不同，信号到达各个接收器的时间可能存在微小的差异。

通过时序校正可以使信号的时序关系达到一致，提高信号的同步性和准确性。

三、信号合并经过信号预处理后，接收到的信号可以进行合并。

信号合并是将多个接收器接收到的信号进行综合和整合的过程。

通过信号合并可以提高信号的强度和准确性，增加信号的可靠性和鲁棒性。

常见的信号合并方法有加权平均法、最大比例合并法和最大比例合并法等。

加权平均法是将每个接收器接收到的信号按照一定的权重进行加权平均，得到综合的信号。

最大比例合并法是选择接收到信号强度最大的接收器的信号作为综合的信号。

最大比例合并法是根据接收到信号的强度比例进行综合，提高信号的强度和准确性。

四、信号解调和解码信号合并后，接下来需要进行信号的解调和解码。

信号解调是将调制信号转化为原始信号的过程。

常见的调制方式有频率调制、相位调制和振幅调制等。

通过信号解调可以恢复出原始信号的特征和信息。

信号子空间：设N 元阵接收p 个信源，则其信号模型为：()()()()1piiii x t s t a N t θ==+∑在无噪声条件下，()()()()()12,,,P x t span a a a θθθ∈L称()()()()12,,,P span a a a θθθL 为信号子空间，是N 维线性空间中的P 维子空间，记为P N S 。

P N S 的正交补空间称为噪声子空间，记为N P N N -。

正交投影设子空间m S R ∈，如果线性变换P 满足，()1),,,2),,,0m mx R Px S x S Px x x R y S x Px y ∀∈∈∀∈=∀∈∀∈-=且则称线性变换P 为正交投影。

导向矢量、阵列流形设N 元阵接收p 个信源，则其信号模型为：()()()()1piiii x t s t a N t θ==+∑，其中矢量()i ia θ称为导向矢量，当改变空间角θ，使其在空间扫描，所形成的矩阵称为阵列流形，用符号A 表示，即(){|(0,2)}a A θθπ=∈波束形成波束形成（空域滤波）技术与时间滤波相类似，是对采样数据作加权求和,以增强特定方向信号的功率，即()()()()HHy t W X t s t W a θ==，通过加权系数W 实现对θ的选择。

最大似然已知一组服从某概率模型()f X θ的样本集12,,,N X X X K ，其中θ为参数集合，使条件概率()12,,,N f X X X θK 最大的参数θ估计称为最大似然估计。

不同几何形态的阵列的阵列流形矢量计算问题假设有P 个信源，N 元阵列，则先建立阵列的几何模型求第i 个信源的导向矢量()i i a θ 选择阵元中的一个作为第一阵元，其导向矢量()1[1]i a θ=然后根据阵列的几何模型求得其他各阵元与第一阵元之间的波程差n ∆，则确定其导向矢量()2jn i a eπλθ∆=最后形成N 元阵的阵列流形矢量()11221N j j N Pe A e πλπλθ-∆∆⨯⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦M 例如各向同性的NxM 元矩形阵，阵元间隔为半个波长，当信源与阵列共面时：首先建立阵列几何模型：对于第m 行、第n 列的阵元，其与第1行、第1列阵元之间的波程差为(1)sin()(1)cos()mn i i n d m d θθ∆=---故：()1122(sin()cos())22((1)sin()(1)cos())11N j j d j j d N M NM P NM Pe e A e e ππθθλλππθθλλθ-∆-∆---⨯⨯⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦M M而当信源与阵列不共面时： 首先将信源投影到阵列平面然后建立阵列模型对于第m 行、第n 列的阵元，其与第1行、第1列阵元之间的波程差为[(1)sin()(1)cos()]sin()mn i i i n d m d θθϕ∆=-+-故：()1122(sin()cos())cos()22((1)sin()(1)cos())cos()11N j j d j j d N M NM P NM Pe e A e e ππθθϕλλππθθϕλλθ-∆-∆---⨯⨯⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦M M线性约束最小方差准则（LCMV ）的自适应波束形成算法： 对于信号模型：()()()0X t s t a J N θ=++， 波束形成输出：()()()()0()H H H yt W X t s t W a W J N θ==++LCMV 准则实际上是使()0HW a θ为一个固定值的条件下，求取使得()HWJ N +方差最小的W 作为最有权值，即：()0min .H X W HW R Ws t W a Fθ⎧⎪⎨⎪=⎩，其中F 为常数利用拉格朗日乘子法可解得：()10X opt W R a μθ-=当取1F =时，则()()11H X a R a μθθ-=，μ的取值不影响SNR 和方向图。

阵列信号处理是信号处理的一个年青的分支，属于现代信号处理的重要研究内容之一，其应用范围很广，可用于雷达、声呐、通信、地震勘察、射电天文和医用成像等众多领域。

阵列信号处理是将一组传感器在空间的不同位置按一定规则布置形成的传感器阵列（尽管采用的传感器的类型可以不同，如天线、水听器、听地器、超声探头、X射线检测器，但是传感器的功能是相同的，它是连接信号处理器和感兴趣的空间纽带），用传感器阵列发射能量和（或）接收空间信号，获得信号源的观测数据并加以处理。

阵列信号处理的目的是从这些观测数据中提取信号的有用特征，获取信号源的属性等信息。

目前，阵列信号处理在雷达及移动通信等领域有着广泛而重要的应用。

在相控阵雷达体制中，自适应波束形成技术在抑制杂波干扰方面起着关键的作用。

在移动通信中，基于阵列信号处理的波达方向估计技术，使移动通信进入一个崭新的阶段。

本论文首先介绍阵列信号处理的基础知识。

在此基础上，着重讨论阵列波束形成技术，非理想线性阵列的雷达信号波达方向和多普勒频率估计，均匀圆形阵列的信号波达方向估计和复杂信号的波达方向及参数估计等四方面内容。

这些内容都是阵列信号处理领域的研究热点。

它们无论对阵列信号处理的理论发展还是实际应用，都有重要的意义。

目前，人们普遍关注在阵列响应矢量未知情况下，自适应波束形成问题，即盲自适应波束形成技术。

本文第一方面介绍了最基本的阵列波束形成方法，即最小均方误差波束形成器，线性约束最小方差波束形成器和基于特征空间的波束形成器（ESB）。

在此基础上，提出一个基于特征空间的盲自适应波束形成算法。

此算法首先根据高分辨波达方向估计方法，估计信号源的波达方向，然后以此方向形成约束导向矢量，进而计算出ESB波束形成算法的最优权矢量，最后，对期望目标形成笔状波束。

此算法能够有效地抑制信号的对消现象，并且能够应用于在波束中有多个期望信号的场合。

当阵列存在各种误差时，一般高分辨波达方向估计方法（如MUSIC）的估计性能严重下降。
