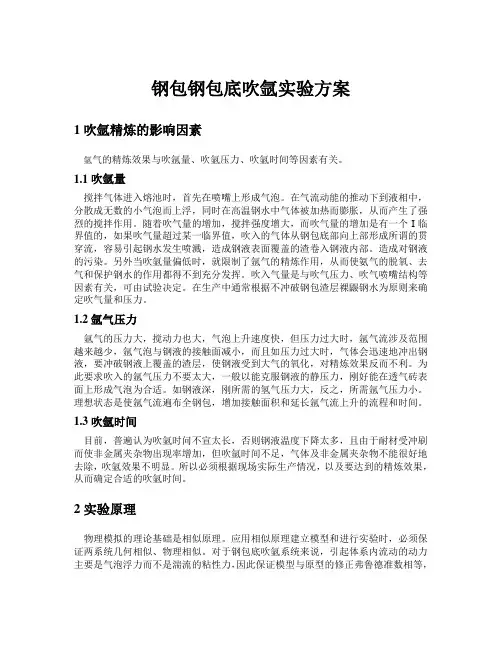

钢包底吹氩系统在炼钢中的应用

钢包钢包底吹氩实验方案1吹氩精炼的影响因素氩气的精炼效果与吹氩量、吹氩压力、吹氩时间等因素有关。

1.1吹氩量搅拌气体进入熔池时，首先在喷嘴上形成气泡。

在气流动能的推动下到液相中，分散成无数的小气泡而上浮，同时在高温钢水中气体被加热而膨胀，从而产生了强烈的搅拌作用。

随着吹气量的增加，搅拌强度增大，而吹气量的增加是有一个I临界值的，如果吹气量超过某一临界值，吹入的气体从钢包底部向上部形成所谓的贯穿流，容易引起钢水发生喷溅，造成钢液表面覆盖的渣卷入钢液内部。

造成对钢液的污染。

另外当吹氩量偏低时，就限制了氩气的精炼作用，从而使氨气的脱氧、去气和保护钢水的作用都得不到充分发挥。

吹入气量是与吹气压力、吹气喷嘴结构等因素有关，可由试验决定。

在生产中通常根据不冲破钢包渣层裸鼹钢水为原则来确定吹气量和压力。

1.2氩气压力氩气的压力大，搅动力也大，气泡上升速度快，但压力过大时，氩气流涉及范围越来越少，氩气泡与钢液的接触面减小，而且如压力过大时，气体会迅速地冲出钢液，要冲破钢液上覆盖的渣层，使钢液受到大气的氧化，对精炼效果反而不利。

为此要求吹入的氩气压力不要太大，一般以能克服钢液的静压力，刚好能在透气砖表面上形成气泡为合适。

如钢液深，刚所需的氢气压力大，反之，所需氩气压力小。

理想状态是使氩气流遍布全钢包，增加接触面积和延长氩气流上升的流程和时间。

1.3吹氩时间目前，普遍认为吹氩时问不宣太长，否则钢液温度下降太多，且由于耐材受冲刷而使非金属夹杂物出现率增加，但吹氩时间不足，气体及非金属夹杂物不能很好地去除，吹氩效果不明显。

所以必须根据现场实际生产情况，以及要达到的精炼效果，从而确定合适的吹氩时间。

2实验原理物理模拟的理论基础是相似原理。

应用相似原理建立模型和进行实验时，必须保证两系统几何相似、物理相似。

对于钢包底吹氩系统来说，引起体系内流动的动力主要是气泡浮力而不是湍流的粘性力，因此保证模型与原型的修正弗鲁德准数相等，就能基本上保证它们的动力相似，根据这一原则，选用修正的Fr’,就可以确定模型中吹气量的范围。

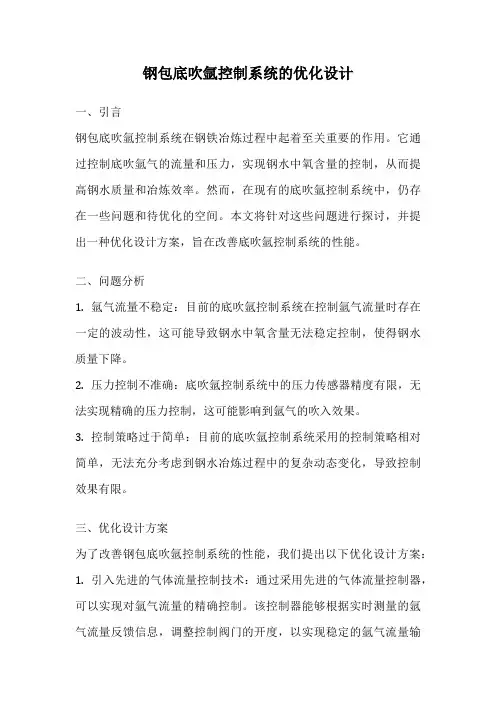

钢包底吹氩控制系统的优化设计一、引言钢包底吹氩控制系统在钢铁冶炼过程中起着至关重要的作用。

它通过控制底吹氩气的流量和压力，实现钢水中氧含量的控制，从而提高钢水质量和冶炼效率。

然而，在现有的底吹氩控制系统中，仍存在一些问题和待优化的空间。

本文将针对这些问题进行探讨，并提出一种优化设计方案，旨在改善底吹氩控制系统的性能。

二、问题分析1. 氩气流量不稳定：目前的底吹氩控制系统在控制氩气流量时存在一定的波动性，这可能导致钢水中氧含量无法稳定控制，使得钢水质量下降。

2. 压力控制不准确：底吹氩控制系统中的压力传感器精度有限，无法实现精确的压力控制，这可能影响到氩气的吹入效果。

3. 控制策略过于简单：目前的底吹氩控制系统采用的控制策略相对简单，无法充分考虑到钢水冶炼过程中的复杂动态变化，导致控制效果有限。

三、优化设计方案为了改善钢包底吹氩控制系统的性能，我们提出以下优化设计方案：1. 引入先进的气体流量控制技术：通过采用先进的气体流量控制器，可以实现对氩气流量的精确控制。

该控制器能够根据实时测量的氩气流量反馈信息，调整控制阀门的开度，以实现稳定的氩气流量输出。

2. 优化压力传感器选择：选择高精度的压力传感器，并进行准确的校准和调整，以提高底吹氩控制系统中压力的测量和控制精度。

3. 制定复杂的控制策略：结合钢水冶炼过程的动态特性，制定更为复杂的控制策略。

该策略应考虑到钢水温度、氧含量、氩气流量等多个因素的综合影响，并通过建立合适的数学模型和控制算法，实现对底吹氩控制系统的智能化控制。

四、实施方案在实施优化设计方案时，需要考虑以下几个方面：1. 系统硬件的更新：根据优化设计方案的要求，对底吹氩控制系统的硬件进行更新，包括更换控制器、传感器等设备，并确保其与现有系统的兼容性。

2. 软件算法的优化：根据新的控制策略，优化底吹氩控制系统的软件算法，确保其能够准确地根据实时数据进行控制决策，并实现智能化控制。

3. 系统测试与调试：在实施优化设计方案后，进行系统测试与调试，验证新设计的稳定性和性能。

炉外精炼的基本原理：（1）吹氩的基本原理：氩气是一种惰性气体，从钢包底部吹入钢液中，形成大量小气泡，其气泡对钢液中的有害气体来说，相当于一个真空室，使钢中[H][N]进入气泡，使其含量降低，并可进一步除去钢中的[O]，同时，氩气气泡在钢液中上沲而引起钢液强烈搅拌，提供了气相成核和夹杂物颗粒碰撞的机会，有利于气体和夹杂物的排除，并使钢液的温度和成分均匀。

（2）真空脱气的原理：钢中气体的溶解度与金属液上该气体分压的平方根成正比，只要降低该气体的分压力，则溶解在钢液中气体的含量随着降低。

（3）LF炉脱氧和脱硫的原理：炉外精炼的任务：炉外精炼是把由炼钢炉初炼的钢水倒入钢包或专用容器内进一步精炼的一种方法，即把一步炼钢法变为二步炼钢法。

炉外精炼可以完成下列任务：（1）降低钢中的硫、氧、氢、氮和非金属夹杂物含量，改变夹杂物形态，以提高钢的纯净度，改善钢的机械性能；（2）深脱碳，在特定条件下把碳降到极低含量，满足低碳和超低碳钢的要求；（3）微调合金成分，将成分控制在很窄的范围内，并使其分布均匀，降低合金消耗，提高合金元素收得率；将钢水温度调整到浇铸所需要的范围内，减少包内钢水的温度梯度。

RH真空循环脱气法LF具有加热和搅拌功能的钢包精炼法处理过程：用钢包车将钢包送入处理位，使真空室下降或使钢包提升，以便使吸嘴浸入钢包内的钢液以下500mm。

然后启动真空泵。

由于真空室内压力下降，钢包内钢水被吸入真空室中。

由于吸嘴中的一个喷入氩气，另一个没有，钢水便开始反复循环。

这时就可采取各种处理措施，例如脱气、吹氧、化学成分及温度调整等。

处理结束时使系统破真空。

随后退出吸嘴，将钢包送至后处理位置或交接位置。

冶金效果：在短时间就可达到较低的碳(<15ppm)、氢(<1.5ppm)、氧含量(<40ppm)；仅有略微的温度损失；不用采取专门的渣对策；可准确调整化学成分，Al，Si等合金收得率在90～97％。

汽车钢板以及电工钢等是RH钢生产的典型产品。

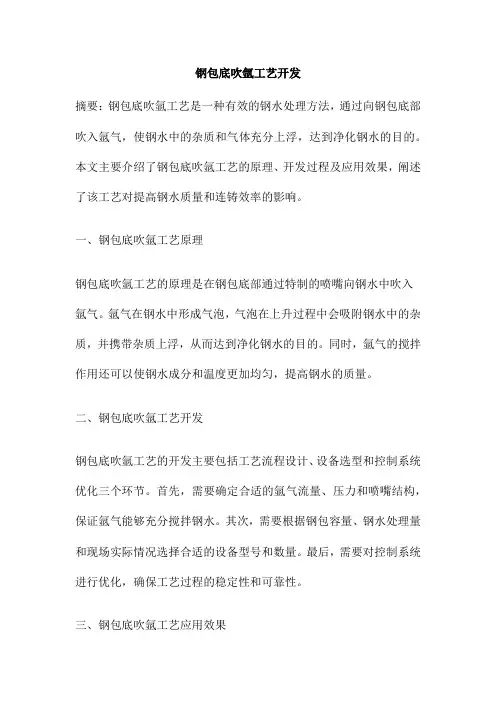

钢包底吹氩工艺开发摘要：钢包底吹氩工艺是一种有效的钢水处理方法，通过向钢包底部吹入氩气，使钢水中的杂质和气体充分上浮，达到净化钢水的目的。

本文主要介绍了钢包底吹氩工艺的原理、开发过程及应用效果，阐述了该工艺对提高钢水质量和连铸效率的影响。

一、钢包底吹氩工艺原理钢包底吹氩工艺的原理是在钢包底部通过特制的喷嘴向钢水中吹入氩气。

氩气在钢水中形成气泡，气泡在上升过程中会吸附钢水中的杂质，并携带杂质上浮，从而达到净化钢水的目的。

同时，氩气的搅拌作用还可以使钢水成分和温度更加均匀，提高钢水的质量。

二、钢包底吹氩工艺开发钢包底吹氩工艺的开发主要包括工艺流程设计、设备选型和控制系统优化三个环节。

首先，需要确定合适的氩气流量、压力和喷嘴结构，保证氩气能够充分搅拌钢水。

其次，需要根据钢包容量、钢水处理量和现场实际情况选择合适的设备型号和数量。

最后，需要对控制系统进行优化，确保工艺过程的稳定性和可靠性。

三、钢包底吹氩工艺应用效果钢包底吹氩工艺在多个钢铁企业得到了广泛应用，并取得了良好的应用效果。

首先，该工艺可以显著提高钢水质量，降低钢水中杂质含量，提高钢材的力学性能和耐腐蚀性能。

其次，该工艺可以显著提高连铸效率，降低铸造成本，提高钢铁企业的经济效益。

此外，该工艺还可以减少铸坯裂纹、提高铸坯质量，延长铸坯使用寿命。

四、结论钢包底吹氩工艺是一种有效的钢水处理方法，通过向钢包底部吹入氩气，可以显著提高钢水质量和连铸效率。

该工艺的开发和应用对于提高钢铁企业的产品质量和经济效益具有重要意义。

未来，还需要进一步研究和优化钢包底吹氩工艺，以推动钢铁工业的持续发展。

在铜冶金工业中，新型双侧吹熔池熔炼工艺设备的应用已经成为了一种趋势。

这种工艺设备可以提高铜金属的产量和质量，同时降低能耗和污染物排放，为铜冶金工业的可持续发展做出了巨大的贡献。

铜冶金工业是一个重要的基础工业，对于国民经济和科学技术的发展具有重要意义。

然而，传统的铜冶金工艺存在一些问题，如能耗高、污染物排放量大、产量低等。

71C omputer automation计算机自动化炼钢精炼炉钢包底吹控制系统改造分析沈江珠（酒钢集团榆中钢铁有限公司，甘肃 兰州 730104）摘 要：随着当前炼钢行业的不断发展进步，其冶炼工艺技术基于创新手段，极大的提高了冶炼产品质量和生产效率。

而钢包底吹作为冶炼工艺中的重要环节，现有炼钢精炼炉钢包底吹控制系统已经不能完全满足现代化工艺生产需求，必须要对原有控制系统进行一定的优化和改造，保障钢包底吹控制系统具有良好的实施效果，提高氩气流量控制的合理性。

因此本文从硬件配置以及PLC 编程角度出发，在原有控制系统管理基础上，对其进行优化改造，旨在更好的促进炼钢精炼炉钢包底吹控制系统满足生产工艺要求，进一步提高生产效率和效益。

关键词：炼钢精炼炉；钢包底吹；控制系统；改造中图分类号：TF769 文献标识码：A 文章编号：11-5004（2020）16-0071-2收稿日期：2020-08作者简介：沈江珠，男，生于1987年， 汉族， 甘肃临夏回族自治州人，本科，助工，研究方向：冶金工程。

钢包底吹是炼钢精炼炉在生产成品钢时，不可或缺的重要工艺手段。

其主要作用是通过搅拌和气洗钢水，以防止出现钢水氧化。

通常情况下，在开展钢包底吹工艺时，对精炼钢水质量影响最大的因素即是氩气流量的控制。

如氩气流量相对较大，则会导致穿液面发生严重的喷溅现象，从而致使钢水出现裸露氧化，致使夹杂物大量增加。

而如果吹氩气的流量较小，则会造成流量不够稳定、无法开展快速搅拌，不能完全的去除气体和夹杂物，影响炼钢过程的质量。

1 钢包底吹控制系统的原理炼钢精炼炉的钢包底吹控制系统改造的前提是了解和掌握其具体的工作原理。

一般情况下，钢包底吹控制系统是由两套氩气控制阀而组成，分别控制两组钢包底吹工艺的开展。

同时配备流量调节电磁阀，当其打开时，会产生对应的流量值。

而电磁阀的动作则是根据氩气流量工艺的实际要求而决定的，即是在HMI 设定炼钢工艺所需输出的流量值，通过计算后，能够准确得到电磁阀的动作状态，打开相应的阀而关闭其他无关阀。

钢包钢包底吹氩试验案1吹氩精炼的影响因素氩气的精炼效果与吹氩量、吹氩压力、吹氩时间等因素有关。

1.1吹氩量搅拌气体进入熔池时，首先在喷嘴上形成气泡。

在气流淌能的推动下到液相中，分散成很多的小气泡而上浮，同时在高温钢水中气体被加热而膨胀，从而产生了猛烈的搅拌作用。

随着吹气量的增加，搅拌强度增大，而吹气量的增加是有一个 I 临界值的，假设吹气量超过某一临界值，吹入的气体从钢包底部向上部形成所谓的贯穿流，简洁引起钢水发生喷溅，造成钢液外表掩盖的渣卷入钢液部。

造成对钢液的污染。

另外当吹氩量偏低时，就限制了氩气的精炼作用，从而使氨气的脱氧、去气和保护钢水的作用都得不到充分发挥。

吹入气量是与吹气压力、吹气喷嘴构造等因素有关，可由试验打算。

在生产常依据不冲破钢包渣层裸鼹钢水为来确定吹气量和压力。

1.2氩气压力氩气的压力大，搅动力也大，气泡上升速度快，但压力过大时，氩气流涉及围越来越少，氩气泡与钢液的接触面减小，而且如压力过大时，气体会快速地冲出钢液，要冲破钢液上掩盖的渣层，使钢液受到大气的氧化，对精炼效果反而不利。

为此要求吹入的氩气压力不要太大，一般以能抑制钢液的静压力，刚好能在透气砖外表上形成气泡为适宜。

如钢液深，刚所需的氢气压力大，反之，所需氩气压力小。

抱负状态是使氩气流遍布全钢包，增加接触面积和延长氩气流上升的流程和时间。

1.3吹氩时间目前，普遍认为吹氩时问不宣太长，否那么钢液温度下降太多，且由于耐材受冲刷而使非金属夹杂物消灭率增加，但吹氩时间缺乏，气体及非金属夹杂物不能很好地去除，吹氩效果不明显。

所以必需依据现场实际生产状况，以及要到达的精炼效果，从而确定适宜的吹氩时间。

2试验原理物理模拟的理论根底是相像原理。

应用相像原理建立模型和进展试验时，必需保证两系统几相像、物理相像。

对于钢包底吹氩系统来说，引起体系流淌的动力主要是气泡浮力而不是湍流的粘性力，因此保证模型与原型的修正弗德准数相等，就能根本上保证它们的动力相像，依据这一，选用修正的Fr’,就可以确定模型中吹气量的围。

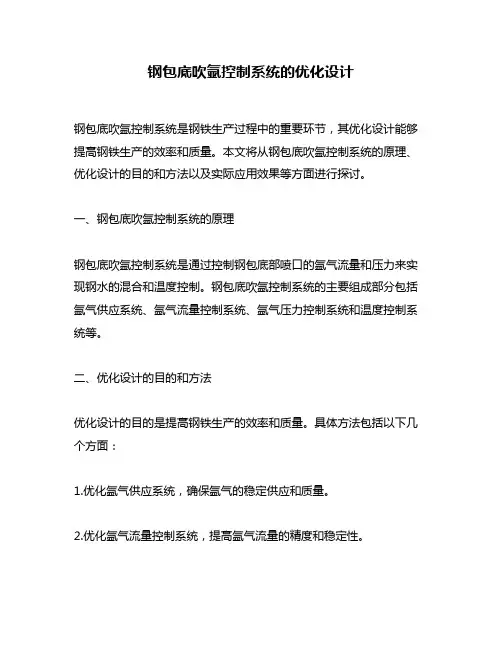

钢包底吹氩控制系统的优化设计钢包底吹氩控制系统是钢铁生产过程中的重要环节，其优化设计能够提高钢铁生产的效率和质量。

本文将从钢包底吹氩控制系统的原理、优化设计的目的和方法以及实际应用效果等方面进行探讨。

一、钢包底吹氩控制系统的原理钢包底吹氩控制系统是通过控制钢包底部喷口的氩气流量和压力来实现钢水的混合和温度控制。

钢包底吹氩控制系统的主要组成部分包括氩气供应系统、氩气流量控制系统、氩气压力控制系统和温度控制系统等。

二、优化设计的目的和方法优化设计的目的是提高钢铁生产的效率和质量。

具体方法包括以下几个方面：1.优化氩气供应系统，确保氩气的稳定供应和质量。

2.优化氩气流量控制系统，提高氩气流量的精度和稳定性。

3.优化氩气压力控制系统，确保氩气压力的稳定和可靠性。

4.优化温度控制系统，提高钢水的温度控制精度和稳定性。

三、实际应用效果钢包底吹氩控制系统的优化设计在实际应用中取得了显著的效果。

通过优化设计，钢铁生产的效率和质量得到了大幅提升。

具体表现在以下几个方面：1.钢水的温度控制精度和稳定性得到了显著提高，减少了钢铁生产中的温度偏差和浪费。

2.钢水的混合效果得到了改善，减少了钢铁生产中的不均匀性和质量问题。

3.钢铁生产的效率得到了提高，减少了生产时间和成本。

4.钢铁生产的质量得到了提高，减少了废品率和质量问题。

综上所述，钢包底吹氩控制系统的优化设计是钢铁生产中的重要环节，其优化设计能够提高钢铁生产的效率和质量。

通过优化氩气供应系统、氩气流量控制系统、氩气压力控制系统和温度控制系统等方面的设计，可以实现钢水的混合和温度控制，从而提高钢铁生产的效率和质量。

在实际应用中，钢包底吹氩控制系统的优化设计取得了显著的效果，为钢铁生产的发展做出了重要贡献。

70t钢包底吹氩工艺优化及钢—渣界面行为研究的开题报告本研究的主要目的是优化70t钢包底吹氩工艺，并研究钢—渣界面的行为。

本文将分为以下几个部分：一、研究背景钢包底吹氩工艺是钢铁冶金行业中常用的一种工艺，该方法用于去除钢中的氧化物和其他杂质，提高钢的质量。

70t钢包是当前钢铁冶金生产中较为常用的钢包之一，其底部吹氩的工艺参数对钢水质量有着重要的影响。

同时，钢水和渣之间的界面交互对钢水中杂质的去除也有着明显的影响。

二、研究内容本研究的主要内容包括以下两个方面：1. 优化70t钢包底吹氩工艺参数本研究将通过实验方法，探究各种底吹氩工艺参数对钢水质量的影响，例如气体流量、底吹孔数、喷嘴直径等因素。

最终，确定最佳的底吹氩工艺参数组合，以提高钢水质量。

2. 研究钢—渣界面的行为本研究将通过实验方法，研究钢水和渣之间的界面交互行为。

主要研究涉及到界面的稳定性、界面活性、界面传质等方面。

通过研究钢—渣界面的行为，深入了解钢水质量改善机理，提高钢铁冶金生产的质量和效率。

三、研究意义通过本研究，可以探讨钢铁冶金生产中常用的底吹氩工艺的优化方法，提高底吹氩工艺的效率和可靠性；同时，研究钢—渣界面的行为，可以深入了解钢水质量改善的机理，进一步提高钢铁冶金生产的质量和效率。

四、研究方法本研究将采用实验研究方法，在实验室条件下，模拟70t钢包底吹氩工艺和钢—渣界面的行为，通过比较不同工艺参数和不同温度、渣种类等因素的影响，探究底吹氩工艺优化和钢—渣界面行为的规律性。

同时，本研究将采用理论分析和计算模拟等研究方法，对实验结果进行分析和验证。

五、预期成果和进展本研究预计能够获得以下成果和进展：1. 提出优化70t钢包底吹氩工艺的方法和最佳工艺参数组合；2. 深入研究钢—渣界面的行为，探究钢水质量改善的机理；3. 对钢铁冶金生产中的底吹氩工艺优化和钢—渣交互行为有所贡献，促进钢铁冶金的可持续发展。

六、研究进度计划本研究预计的进度如下：1. 前期准备（1-2个月）：收集资料、准备实验设备和实验环境、制定实验方案；2. 实验阶段（6-8个月）：进行各种实验和数据采集；3. 数据分析（2-3个月）：对实验结果进行统计分析和验证；4. 撰写论文（2-3个月）：撰写完整的毕业论文并进行答辩。

钢包底吹氩作用《钢包底吹氩作用》嘿，朋友们！想象一下，你正在一个巨大的钢铁工厂里，周围是炽热的炉火和忙碌的工人。

我呢，就是这里的一名普通工人，整天和那些钢包打交道。

咱这钢包啊，就像是个脾气有点古怪的大家伙。

要想让它乖乖听话，可少不了一些特别的手段，这其中就有钢包底吹氩这个神奇的操作。

你看啊，这钢水在钢包里就跟一群调皮的小孩子似的，有时候会闹点小脾气。

要是没有钢包底吹氩，那可就麻烦啦！这钢水里面可能会有各种各样的杂质和不均匀的地方，就好像一碗混着沙子的粥，让人头疼。

但是有了钢包底吹氩，那就不一样啦！它就像是一个神奇的魔法棒，轻轻一挥，就能让钢水变得乖乖的。

这氩气啊，从钢包底部吹进去，就像是给钢水来了一场温柔的按摩。

它能把钢水里的杂质啊、气泡啊都给赶跑，让钢水变得更加纯净、均匀。

咱就说，这就好比是在做蛋糕。

你要是不把面粉搅拌均匀，做出来的蛋糕肯定不好吃。

这钢包底吹氩就像是那个搅拌器，把钢水搅拌得妥妥当当的。

而且啊，这钢包底吹氩还能调节钢水的温度呢！有时候钢水太热了，它能帮忙降降温；有时候钢水太冷了，它又能给加加热。

嘿，你说神奇不神奇？我记得有一次，我们正在处理一批钢水，结果发现钢水的质量不太好。

大家都急得团团转，不知道该怎么办才好。

这时候，我们的老师傅就说：“快，试试钢包底吹氩！”于是，我们赶紧启动了设备，看着氩气呼呼地往钢包里吹。

嘿，你还别说，没过多久，那钢水就变得不一样了，质量明显提高了不少。

大家都松了一口气，纷纷对钢包底吹氩竖起了大拇指。

这钢包底吹氩的作用可不仅仅是这些哦！它还能让钢水的流动性更好，就像是给钢水加了润滑油一样，让它在后续的加工过程中更加顺畅。

你说，要是没有这钢包底吹氩，我们的钢铁生产该怎么办呢？它就像是我们钢铁工人的得力助手，默默地为我们的工作贡献着力量。

所以啊，朋友们，可别小看了这钢包底吹氩。

它虽然看起来不起眼，但在钢铁生产中却起着至关重要的作用。

它让我们的钢铁更加优质，让我们的工作更加顺利。

涟钢科技与管理 2018年第1期·43·转炉钢包自动吹氩模型开发与应用谭大进1 冯力力2（1.涟钢210转炉厂；2.涟钢检修中心）摘 要 针对转炉工序钢包吹氩不规范和直上钢种难以精确控制钢水软吹问题，通过将出钢过程详细分解、每个分解步骤标识钢包吹氩时间与流量，在转炉钢包吹氩一级机对整个操作进行编程，成功开发钢包自动吹氩模型。

应用结果表明，钢包自动吹氩系统使转炉钢包吹氩更加规范、直上钢种软吹控制稳定和降低了工人劳动强度，解决了由于吹氩控制不当引起钢水倒包、合金未熔化和连铸塞棒上涨等问题。

关键词 钢包 自动吹氩 模型为促进转炉合金化过程合金的熔化，钢包需要吹氩，钢包吹氩的主要方式为底吹氩和顶吹氩，在国内基本都为钢包底吹氩。

涟钢210转炉厂转炉工序钢包底吹氩存在以下问题：①钢包底吹氩控制方式为人工操作，有时操作工忘记在出钢前打开氩气阀，在钢水已出一部分后才打开，在出钢温度低和钢包透气砖透气性不完全通畅的条件下，致钢包吹氩不起或较小，合金无法熔化，甚至引起在精炼工序倒包；②操作班组为了氩站温度指标，在出钢过程只在加合金时吹氩，合金搅拌时间较短，合金没有完全熔化，导致氩站成分不具代表性，没有对LF 操作起指导作用，影响LF 的处理时间；③直上钢种要求出完钢加完铝合金后必须软吹一定时间，由于软吹流量较小，钢包氩气流量为人工手动控制阀门调整，难以精确控制，软吹流量控制不稳定，影响钢水夹杂物的上浮。

为解决如上问题和降低工人劳动强度，决定自行开发转炉钢包自动吹氩模型。

1 钢包底吹氩系统设计图210转炉厂转炉区域钢包底吹总管设有1个总调节阀，每个支管单独设置1个切断阀和调节阀，另外在炉后设置有一个手动开关的旁通阀，具体见图1。

图1 210转炉厂转炉区域钢包底吹氩设计图2 钢包自动吹氩流量与时间控制策略2.1 钢包吹氩流量控制策略a. 倾动转炉到开始出钢信号位置后开始中等流量吹氩，其目的为：一是进行出钢前钢包吹扫；二是对转炉碳粉预脱氧进行有效搅拌。

管理及其他M anagement and other优化炼钢工艺确保高效连铸的钢水质量安振亮摘要：优质稳定的钢水是高效连续生产顺利展开的基础，在实际生产中，由于冶炼中期温度波动幅度大，钢水流动性差等因素影响，连铸漏钢、堵流停浇等事故频繁出现，导致生产质量和效率受到影响。

因此，提高钢水质量迫在眉睫。

鉴于此，基于高效连铸钢水质量要求，在掌握炼钢工艺优化需要遵循的原则的基础上，从不同角度出发，深入探索优化炼钢工艺确保高效连铸钢水质量的对策，包括严格控制转炉精料入炉、积极应用先进技术、控制钢水成分等。

关键词：炼钢工艺；高效连铸；钢水质量钢铁工业作为国民经济的支柱产业，对国家发展意义重大。

炼钢工艺作为钢铁生产的重要环节，对钢材质量和生产效率有直接影响。

优化炼钢工艺，有助于高效连铸目标的实现。

通过合理调整转炉出钢温度、应用先进技术、严格控制钢水成分等，可以解决钢水质量不佳问题。

对此，为保证高效连铸生产能顺利推进，需要加强对炼钢工艺的优化，不断对工艺创新与完善。

1 优化炼钢工艺实现高效连铸钢水质量的要求第一，对连铸钢水的成分合格率全面提高，达到成分命中率最佳状态。

第二，加强对钢水流动性的改善，保证钢水的纯净度能整体提高，让钢水夹杂物总量减少。

第三，减少过程的系统温降，降低出钢、钢包、中包浇注温度，确保大包温度命中率能达到最佳。

第四，促进炼钢操作水平的提高，将转炉的冶炼周期缩短，促进系统生产效率、均衡性的提高。

通过对炼钢工艺优化过程的严格要求，全面提高钢水质量，可以为高效连铸生产的顺利推进打下良好基础。

同时，加强对炼钢工艺的优化，也能让炼钢经济技术指标提升，有助于生产成本的降低。

2 优化炼钢工艺过程中需要遵循的原则（1）环保性。

采取先进的技术和设备，减少废气、废水及固体废物的排放。

安装高效地过滤系统和废气处理设备，有效净化废气，在炼钢过程中减小对环境的影响。

同时合理管理和处理废水、固体废弃物，符合国家相关规定与标准。
