钢包底吹氩过程数学物理模拟研究

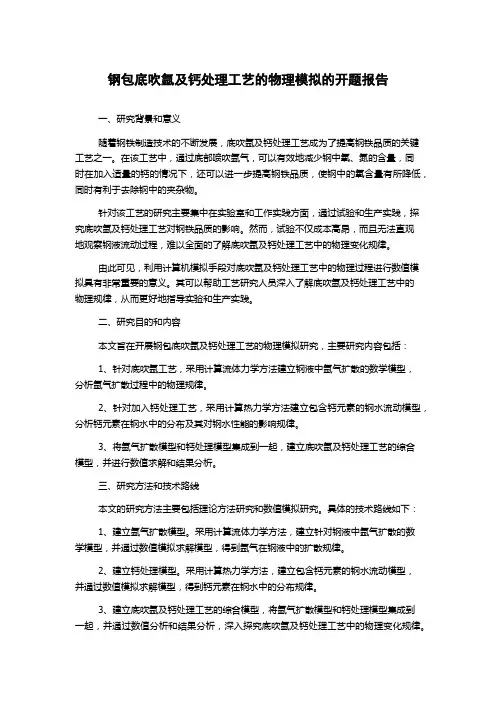

钢包底吹氩及钙处理工艺的物理模拟的开题报告一、研究背景和意义随着钢铁制造技术的不断发展，底吹氩及钙处理工艺成为了提高钢铁品质的关键工艺之一。

在该工艺中，通过底部喷吹氩气，可以有效地减少钢中氧、氮的含量，同时在加入适量的钙的情况下，还可以进一步提高钢铁品质，使钢中的氧含量有所降低，同时有利于去除钢中的夹杂物。

针对该工艺的研究主要集中在实验室和工作实践方面，通过试验和生产实践，探究底吹氩及钙处理工艺对钢铁品质的影响。

然而，试验不仅成本高昂，而且无法直观地观察钢液流动过程，难以全面的了解底吹氩及钙处理工艺中的物理变化规律。

由此可见，利用计算机模拟手段对底吹氩及钙处理工艺中的物理过程进行数值模拟具有非常重要的意义。

其可以帮助工艺研究人员深入了解底吹氩及钙处理工艺中的物理规律，从而更好地指导实验和生产实践。

二、研究目的和内容本文旨在开展钢包底吹氩及钙处理工艺的物理模拟研究，主要研究内容包括：1、针对底吹氩工艺，采用计算流体力学方法建立钢液中氩气扩散的数学模型，分析氩气扩散过程中的物理规律。

2、针对加入钙处理工艺，采用计算热力学方法建立包含钙元素的钢水流动模型，分析钙元素在钢水中的分布及其对钢水性能的影响规律。

3、将氩气扩散模型和钙处理模型集成到一起，建立底吹氩及钙处理工艺的综合模型，并进行数值求解和结果分析。

三、研究方法和技术路线本文的研究方法主要包括理论方法研究和数值模拟研究。

具体的技术路线如下：1、建立氩气扩散模型。

采用计算流体力学方法，建立针对钢液中氩气扩散的数学模型，并通过数值模拟求解模型，得到氩气在钢液中的扩散规律。

2、建立钙处理模型。

采用计算热力学方法，建立包含钙元素的钢水流动模型，并通过数值模拟求解模型，得到钙元素在钢水中的分布规律。

3、建立底吹氩及钙处理工艺的综合模型，将氩气扩散模型和钙处理模型集成到一起，并通过数值分析和结果分析，深入探究底吹氩及钙处理工艺中的物理变化规律。

四、预期成果和现实意义1、预期成果本研究将通过计算机模拟手段建立底吹氩及钙处理工艺的物理模型，并通过数值分析和结果分析深入探究底吹氩及钙处理工艺中的物理变化规律。

钢包钢包底吹氩实验方案1吹氩精炼的影响因素氩气的精炼效果与吹氩量、吹氩压力、吹氩时间等因素有关。

1.1吹氩量搅拌气体进入熔池时，首先在喷嘴上形成气泡。

在气流动能的推动下到液相中，分散成无数的小气泡而上浮，同时在高温钢水中气体被加热而膨胀，从而产生了强烈的搅拌作用。

随着吹气量的增加，搅拌强度增大，而吹气量的增加是有一个I临界值的，如果吹气量超过某一临界值，吹入的气体从钢包底部向上部形成所谓的贯穿流，容易引起钢水发生喷溅，造成钢液表面覆盖的渣卷入钢液内部。

造成对钢液的污染。

另外当吹氩量偏低时，就限制了氩气的精炼作用，从而使氨气的脱氧、去气和保护钢水的作用都得不到充分发挥。

吹入气量是与吹气压力、吹气喷嘴结构等因素有关，可由试验决定。

在生产中通常根据不冲破钢包渣层裸鼹钢水为原则来确定吹气量和压力。

1.2氩气压力氩气的压力大，搅动力也大，气泡上升速度快，但压力过大时，氩气流涉及范围越来越少，氩气泡与钢液的接触面减小，而且如压力过大时，气体会迅速地冲出钢液，要冲破钢液上覆盖的渣层，使钢液受到大气的氧化，对精炼效果反而不利。

为此要求吹入的氩气压力不要太大，一般以能克服钢液的静压力，刚好能在透气砖表面上形成气泡为合适。

如钢液深，刚所需的氢气压力大，反之，所需氩气压力小。

理想状态是使氩气流遍布全钢包，增加接触面积和延长氩气流上升的流程和时间。

1.3吹氩时间目前，普遍认为吹氩时问不宣太长，否则钢液温度下降太多，且由于耐材受冲刷而使非金属夹杂物出现率增加，但吹氩时间不足，气体及非金属夹杂物不能很好地去除，吹氩效果不明显。

所以必须根据现场实际生产情况，以及要达到的精炼效果，从而确定合适的吹氩时间。

2实验原理物理模拟的理论基础是相似原理。

应用相似原理建立模型和进行实验时，必须保证两系统几何相似、物理相似。

对于钢包底吹氩系统来说，引起体系内流动的动力主要是气泡浮力而不是湍流的粘性力，因此保证模型与原型的修正弗鲁德准数相等，就能基本上保证它们的动力相似，根据这一原则，选用修正的Fr’,就可以确定模型中吹气量的范围。

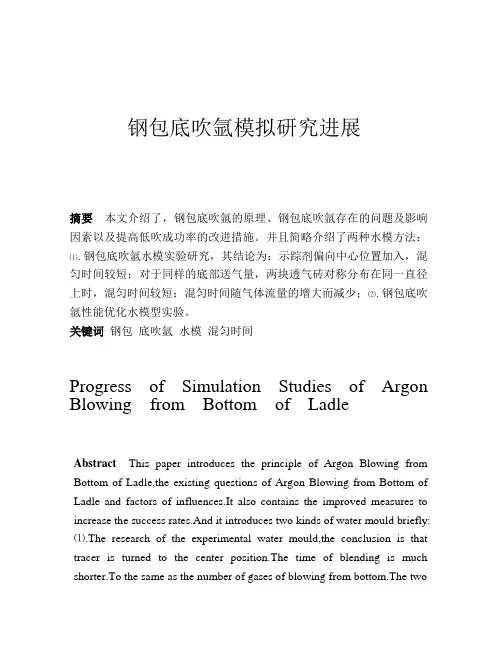

钢包底吹氩模拟研究进展摘要本文介绍了，钢包底吹氩的原理、钢包底吹氩存在的问题及影响因素以及提高低吹成功率的改进措施。

并且简略介绍了两种水模方法：⑴.钢包底吹氩水模实验研究，其结论为：示踪剂偏向中心位置加入，混匀时间较短；对于同样的底部送气量，两块透气砖对称分布在同一直径上时，混匀时间较短；混匀时间随气体流量的增大而减少；⑵.钢包底吹氩性能优化水模型实验。

关键词钢包底吹氩水模混匀时间Progress of Simulation Studies of Argon Blowing from Bottom of LadleAbstract This paper introduces the principle of Argon Blowing from Bottom of Ladle,the existing questions of Argon Blowing from Bottom of Ladle and factors of influences.It also contains the improved measures to increase the success rates.And it introduces two kinds of water mould briefly: ⑴.The research of the experimental water mould,the conclusion is that tracer is turned to the center position.The time of blending is much shorter.To the same as the number of gases of blowing from bottom.The tworent bricks are distributed into the same diameter symmetrically.The time of blending is much shorter; With the number of blowing gases increasing,the time of blending id reducing.⑵.The experimented water mould of performance optimization of argon blowing from bottom of ladle.Key words ladle,argon blowing from bottom,water mould,time of blending钢包吹氩是目前国内外采用最广泛的一种炉外精炼方法，目前我国的转炉配连铸的车间，一般都配有钢包吹氩设施。

钢包钢包底吹氩实验案1吹氩精炼的影响因素氩气的精炼效果与吹氩量、吹氩压力、吹氩时间等因素有关。

1.1吹氩量搅拌气体进入熔池时，首先在喷嘴上形成气泡。

在气流动能的推动下到液相中，分散成无数的小气泡而上浮，同时在高温钢水中气体被加热而膨胀，从而产生了强烈的搅拌作用。

随着吹气量的增加，搅拌强度增大，而吹气量的增加是有一个I临界值的，如果吹气量超过某一临界值，吹入的气体从钢包底部向上部形成所谓的贯穿流，容易引起钢水发生喷溅，造成钢液外表覆盖的渣卷入钢液部。

造成对钢液的污染。

另外当吹氩量偏低时，就限制了氩气的精炼作用，从而使氨气的脱氧、去气和保护钢水的作用都得不到充分发挥。

吹入气量是与吹气压力、吹气喷嘴构造等因素有关，可由试验决定。

在生产常根据不冲破钢包渣层裸鼹钢水为原那么来确定吹气量和压力。

1.2氩气压力氩气的压力大，搅动力也大，气泡上升速度快，但压力过大时，氩气流涉及围越来越少，氩气泡与钢液的接触面减小，而且如压力过大时，气体会迅速地冲出钢液，要冲破钢液上覆盖的渣层，使钢液受到大气的氧化，对精炼效果反而不利。

为此要求吹入的氩气压力不要太大，一般以能克制钢液的静压力，刚好能在透气砖外表上形成气泡为适宜。

如钢液深，刚所需的氢气压力大，反之，所需氩气压力小。

理想状态是使氩气流遍布全钢包，增加接触面积和延长氩气流上升的流程和时间。

1.3吹氩时间目前，普遍认为吹氩时问不宣太长，否那么钢液温度下降太多，且由于耐材受冲刷而使非金属夹杂物出现率增加，但吹氩时间缺乏，气体及非金属夹杂物不能很好地去除，吹氩效果不明显。

所以必须根据现场实际生产情况，以及要到达的精炼效果，从而确定适宜的吹氩时间。

2实验原理物理模拟的理论根底是相似原理。

应用相似原理建立模型和进展实验时，必须保证两系统几相似、物理相似。

对于钢包底吹氩系统来说，引起体系流动的动力主要是气泡浮力而不是湍流的粘性力，因此保证模型与原型的修正弗德准数相等，就能根本上保证它们的动力相似，根据这一原那么，选用修正的Fr’,就可以确定模型中吹气量的围。

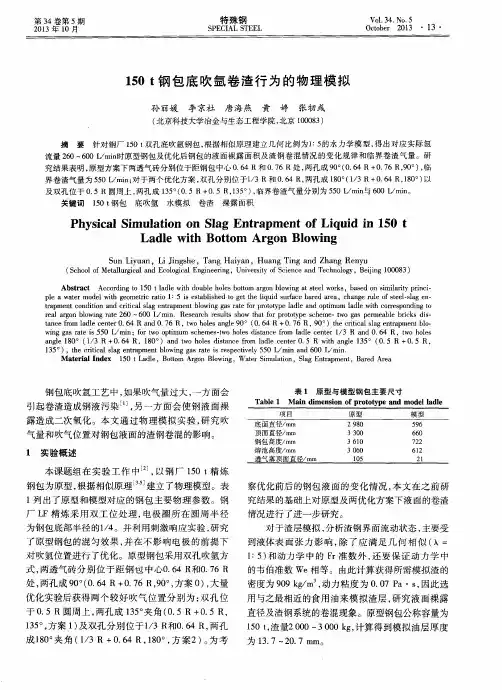

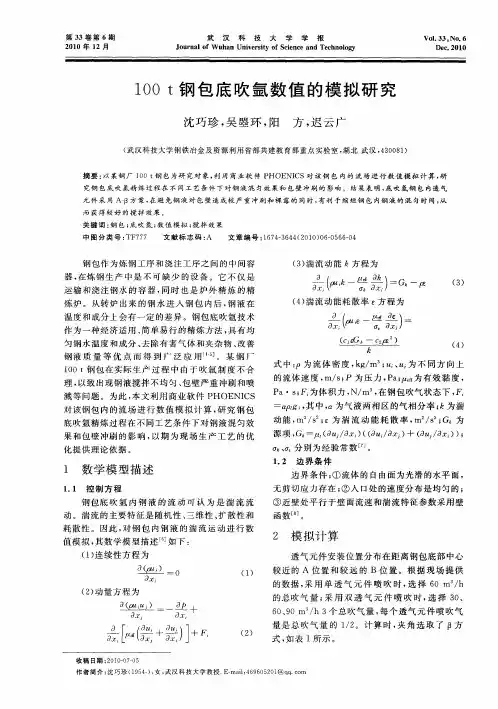

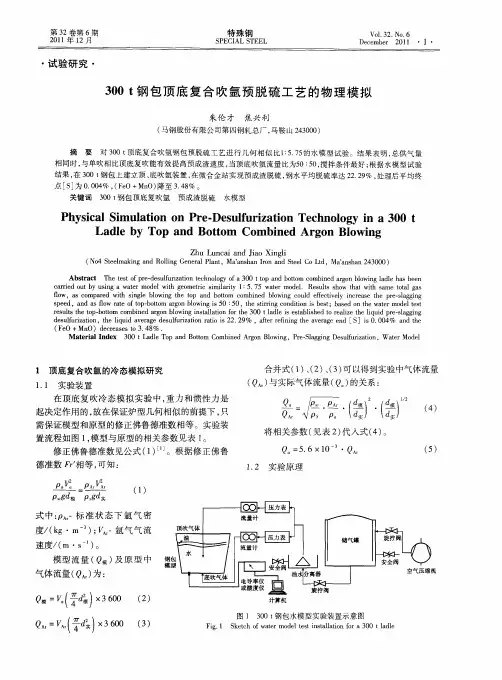

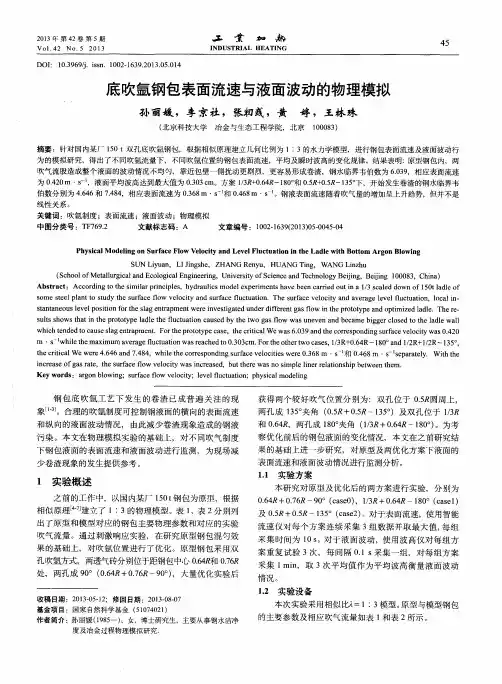

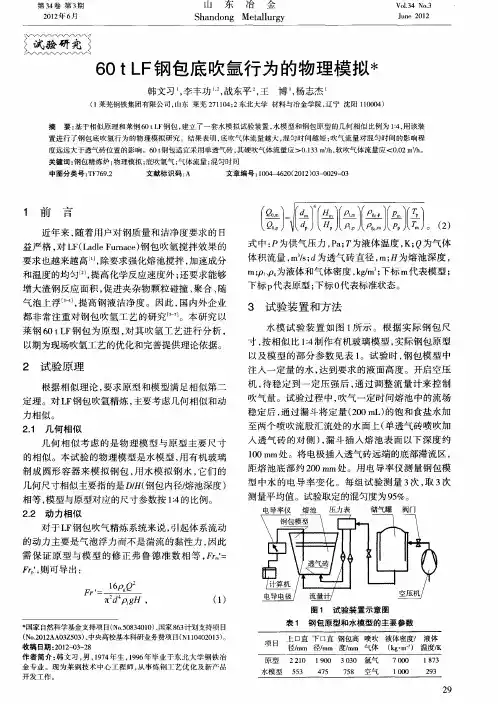

钢包吹氩时钢液循环流动过程数学模型研究钢包吹氩是钢液净化的一种常用方法，本研究旨在建立钢包吹氩过程中钢液循环流动的数学模型。

钢包吹氩时，氩气从钢包底部喷出，对钢液进行搅拌和冷却。

钢液经过搅拌后，会形成旋涡和漩涡，对整个钢包中的钢液产生强烈的涡动。

该涡动会带动钢液整体产生循环流动，从而实现钢液的混匀和净化。

本研究通过对钢包吹氩过程中钢液循环流动的分析，建立了一种基于流体力学理论的数学模型。

该模型考虑了钢液的物理性质、流体力学基本方程、流量方程和动量方程等因素，能够较为准确地描述钢液的循环流动。

通过该数学模型的分析，我们发现钢液的循环流动受到很多因素的影响，如氩气喷射速度、钢液密度、钢液表面张力等。

同时，我们可以通过调节氩气喷射速度、改变钢包设计等手段，来优化钢液的循环流动效果，从而提高钢液的混匀度和净化效率。

综上所述，本研究的数学模型对于理解和优化钢包吹氩过程中钢液的循环流动起到了重要的作用，有望为钢铁制造工业的发展提供一定的参考价值。
