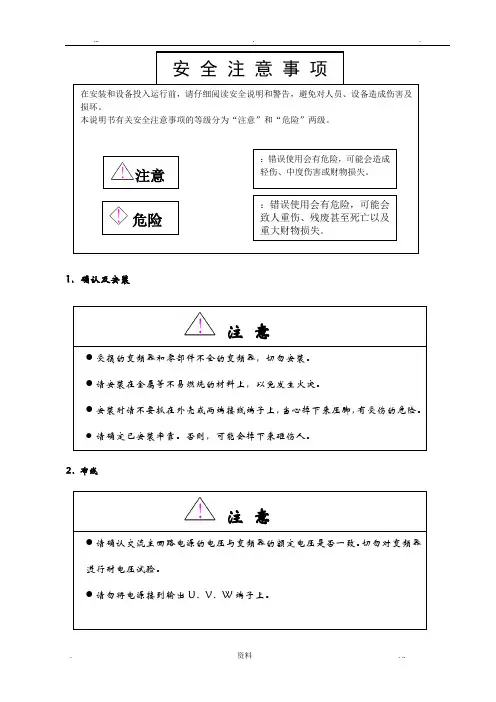

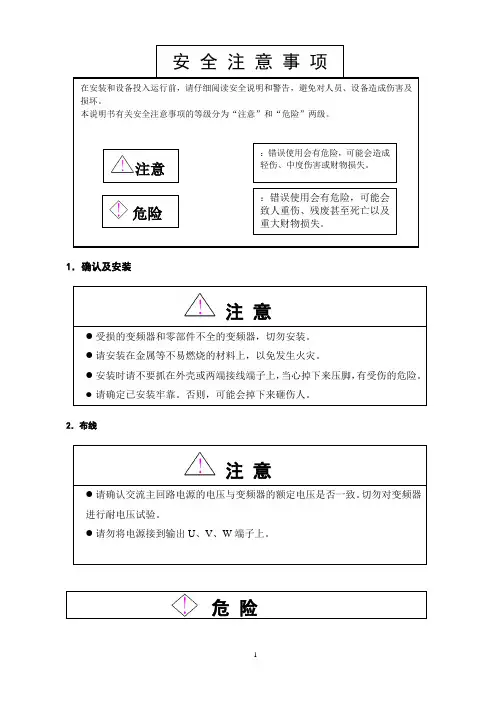

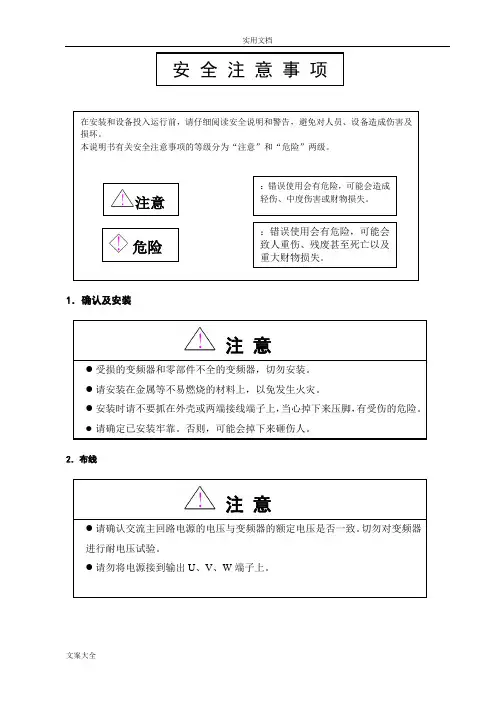

ACVF门机变频器调试使用说明(中文版)

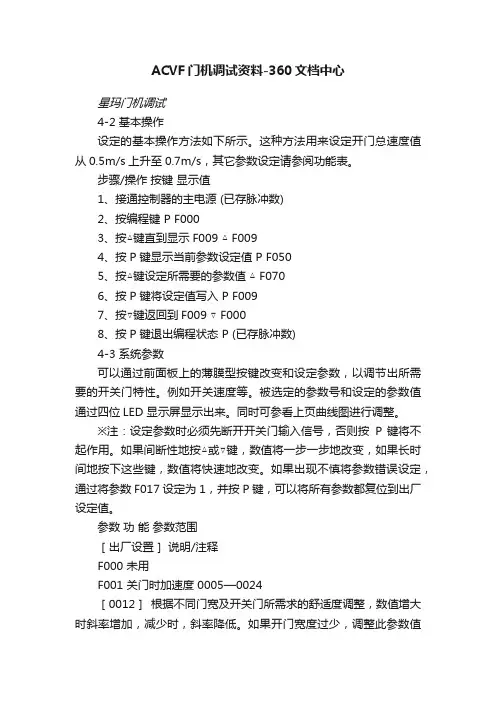

ACVF门机调试资料-360文档中心星玛门机调试4-2 基本操作设定的基本操作方法如下所示。

这种方法用来设定开门总速度值从0.5m/s上升至0.7m/s，其它参数设定请参阅功能表。

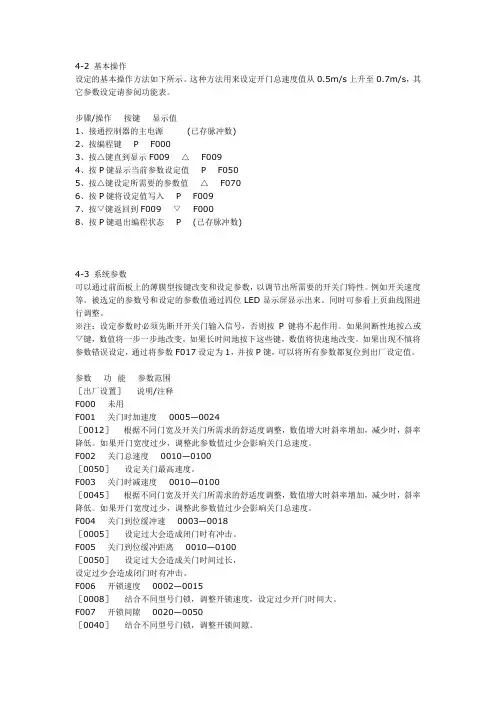

步骤/操作按键显示值1、接通控制器的主电源 (已存脉冲数)2、按编程键 P F0003、按△键直到显示F009 △ F0094、按P 键显示当前参数设定值 P F0505、按△键设定所需要的参数值△ F0706、按P 键将设定值写入 P F0097、按▽键返回到F009 ▽ F0008、按P 键退出编程状态 P (已存脉冲数)4-3 系统参数可以通过前面板上的薄膜型按键改变和设定参数，以调节出所需要的开关门特性。

例如开关速度等。

被选定的参数号和设定的参数值通过四位LED 显示屏显示出来。

同时可参看上页曲线图进行调整。

※注：设定参数时必须先断开开关门输入信号，否则按P 键将不起作用。

如果间断性地按△或▽键，数值将一步一步地改变，如果长时间地按下这些键，数值将快速地改变。

如果出现不慎将参数错误设定，通过将参数F017设定为1，并按P 键，可以将所有参数都复位到出厂设定值。

参数功能参数范围［出厂设置］说明/注释F000 未用F001 关门时加速度 0005—0024［0012］根据不同门宽及开关门所需求的舒适度调整，数值增大时斜率增加，减少时，斜率降低。

如果开门宽度过少，调整此参数值过少会影响关门总速度。

F002 关门总速度 0010—0100［0050］设定关门最高速度。

F003 关门时减速度 0010—0100［0045］根据不同门宽及开关门所需求的舒适度调整，数值增大时斜率增加，减少时，斜率降低。

如果开门宽度过少，调整此参数值过少会影响关门总速度。

F004 关门到位缓冲速 0003—0018［0005］设定过大会造成闭门时有冲击。

F005 关门到位缓冲距离 0010—0100［0050］设定过大会造成关门时间过长，设定过少会造成闭门时有冲击。

4-2 基本操作设定的基本操作方法如下所示。

这种方法用来设定开门总速度值从0.5m/s上升至0.7m/s，其它参数设定请参阅功能表。

步骤/操作按键显示值1、接通控制器的主电源 (已存脉冲数)2、按编程键 P F0003、按△键直到显示F009 △ F0094、按P键显示当前参数设定值 P F0505、按△键设定所需要的参数值△ F0706、按P键将设定值写入 P F0097、按▽键返回到F009 ▽ F0008、按P键退出编程状态 P (已存脉冲数)4-3 系统参数可以通过前面板上的薄膜型按键改变和设定参数，以调节出所需要的开关门特性。

例如开关速度等。

被选定的参数号和设定的参数值通过四位LED显示屏显示出来。

同时可参看上页曲线图进行调整。

※注：设定参数时必须先断开开关门输入信号，否则按P键将不起作用。

如果间断性地按△或▽键，数值将一步一步地改变，如果长时间地按下这些键，数值将快速地改变。

如果出现不慎将参数错误设定，通过将参数F017设定为1，并按P键，可以将所有参数都复位到出厂设定值。

参数功能参数范围［出厂设置］说明/注释F000 未用F001 关门时加速度 0005—0024［0012］根据不同门宽及开关门所需求的舒适度调整，数值增大时斜率增加，减少时，斜率降低。

如果开门宽度过少，调整此参数值过少会影响关门总速度。

F002 关门总速度 0010—0100［0050］设定关门最高速度。

F003 关门时减速度 0010—0100［0045］根据不同门宽及开关门所需求的舒适度调整，数值增大时斜率增加，减少时，斜率降低。

如果开门宽度过少，调整此参数值过少会影响关门总速度。

F004 关门到位缓冲速 0003—0018［0005］设定过大会造成闭门时有冲击。

F005 关门到位缓冲距离 0010—0100［0050］设定过大会造成关门时间过长，设定过少会造成闭门时有冲击。

F006 开锁速度 0002—0015［0008］结合不同型号门锁，调整开锁速度，设定过少开门时间大。
