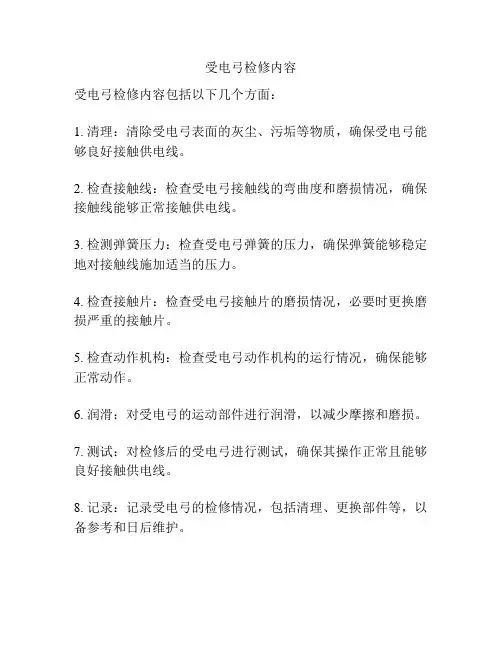

受电弓检修内容
受电弓检修内容包括以下几个方面：
1. 清理：清除受电弓表面的灰尘、污垢等物质，确保受电弓能够良好接触供电线。
2. 检查接触线：检查受电弓接触线的弯曲度和磨损情况，确保接触线能够正常接触供电线。
3. 检测弹簧压力：检查受电弓弹簧的压力，确保弹簧能够稳定地对接触线施加适当的压力。
4. 检查接触片：检查受电弓接触片的磨损情况，必要时更换磨损严重的接触片。
5. 检查动作机构：检查受电弓动作机构的运行情况，确保能够正常动作。
6. 润滑：对受电弓的运动部件进行润滑，以减少摩擦和磨损。
7. 测试：对检修后的受电弓进行测试，确保其操作正常且能够良好接触供电线。
8. 记录：记录受电弓的检修情况，包括清理、更换部件等，以备参考和日后维护。

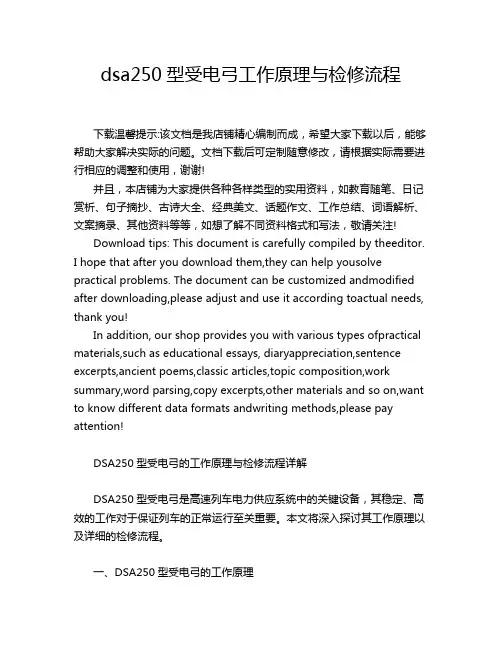

dsa250型受电弓工作原理与检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!DSA250型受电弓的工作原理与检修流程详解DSA250型受电弓是高速列车电力供应系统中的关键设备，其稳定、高效的工作对于保证列车的正常运行至关重要。
受电弓知识点总结受电弓是电力机车和电力动车组的一种重要的输电装置，是将架空线路上的电能传送到列车上的装置。
在电气化铁路系统中，受电弓起到了非常关键的作用。
它不仅能够实现列车与电力线路之间的电能传输，还能够保证列车在高速行驶过程中和架空电缆之间的正确接触，确保电能的连续供应。
在本篇文章中，我们将系统地介绍受电弓的工作原理、种类、维护和维修等相关知识点。
一、受电弓的工作原理受电弓是一种能够贴合架空线路，连接列车与电力线路并传输电能的机械装置。
它的主要工作原理是通过受电弓的机械结构和控制系统，将列车上的电动机或者牵引变流器与架空电缆之间建立起良好的电气和机械接触，从而实现电能的输送和传输。
受电弓的工作原理可以概括为以下几个关键环节：1. 触网系统：受电弓首先要通过机械方式贴近架空电缆，确保电能的正常传输。
触网系统通常具有弹簧、气动或者液压装置，能够确保受电弓在高速行驶过程中能够稳定地贴合架空电缆。
2. 电气接触：受电弓通过电气接触将列车上的电气设备与架空电缆连接起来，确保电能的传输通畅。
3. 控制系统：受电弓还需要通过控制系统实现对受电弓的升降和调整，保证列车在行驶过程中保持与架空电缆的适当接触。
以上三个环节共同构成了受电弓的基本工作原理，保证了列车在行驶过程中能够稳定地获得电能，并保持与架空电缆的正确接触。
二、受电弓的种类根据不同的工作原理和使用场景，受电弓可以分为不同的种类，下面我们将着重介绍几种常见的受电弓种类。
1. 拉杆式受电弓：拉杆式受电弓是一种利用铰链机构伸缩的受电弓，通常适用于中低速列车。
它的优点是结构简单，维护较为方便，但是对于高速列车来说拉杆式受电弓的伸缩行程受限，不适合高速运行。
2. 弹性梁式受电弓：弹性梁式受电弓是一种通过弹性梁结构伸缩的受电弓，通常适用于中高速列车。
它的优点是能够适应高速列车的运行需要，但是相对于拉杆式受电弓结构更为复杂，维护难度较大。
3. 摇枕式受电弓：摇枕式受电弓是一种通过摇枕装置伸缩的受电弓，其特点是能够实现对受电弓的多方位调整，适用于高速列车。

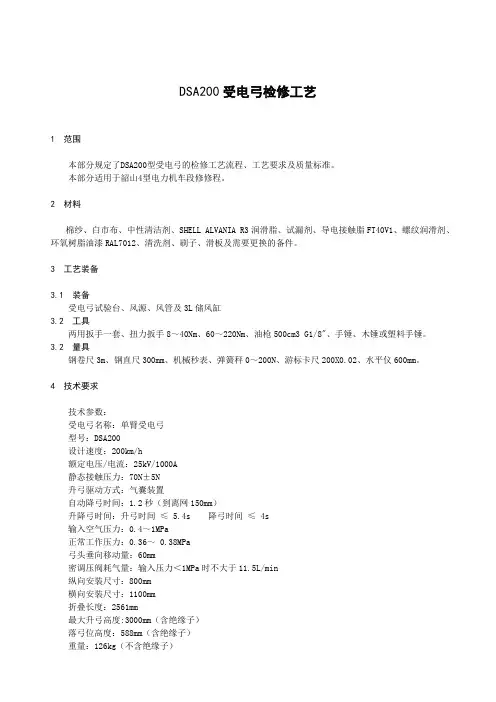

DSA200受电弓检修工艺1 范围本部分规定了DSA200型受电弓的检修工艺流程、工艺要求及质量标准。
本部分适用于韶山4型电力机车段修修程。
2 材料棉纱、白市布、中性清洁剂、SHELL ALVANIA R3润滑脂、试漏剂、导电接触脂FT40V1、螺纹润滑剂、环氧树脂油漆RAL7012、清洗剂、刷子、滑板及需要更换的备件。
3 工艺装备3.1 装备受电弓试验台、风源、风管及3L储风缸3.2 工具两用扳手一套、扭力扳手8～40Nm、60～220Nm、油枪500cm3 G1/8"、手锤、木锤或塑料手锤。
3.2 量具钢卷尺3m、钢直尺300mm、机械秒表、弹簧秤0～200N、游标卡尺200X0.02、水平仪600mm。
4 技术要求技术参数：受电弓名称：单臂受电弓型号：DSA200设计速度：200km/h额定电压/电流：25kV/1000A静态接触压力：70N±5N升弓驱动方式：气囊装置自动降弓时间：1.2秒（到离网150mm）升降弓时间：升弓时间≤ 5.4s 降弓时间≤ 4s输入空气压力：0.4～1MPa正常工作压力：0.36～ 0.38MPa弓头垂向移动量：60mm密调压阀耗气量：输入压力＜1MPa时不大于11.5L/min纵向安装尺寸：800mm横向安装尺寸：1100mm折叠长度：2561mm最大升弓高度:3000mm（含绝缘子）落弓位高度：588mm（含绝缘子）重量：126kg（不含绝缘子）5 工艺过程5.1 解体工艺流程：5.1.1 分解部件连接：5.1.1.1 从车顶拆下受电弓：拆除两根绝缘管、三个绝缘子与受电弓的连接，将绝缘管、受电弓从车顶上拆下。
5.1.1.2 拆软连接线：用扳手拆下软连接线，70方4根、50方2根、35方1根。
5.1.1.3 拆连接气管：5.1.1.3.1 拆除底架、下臂、上臂、弓头之间的连接气管PU-4。
5.1.1.3.2 拆除气囊连接橡胶气管。
5.1.2 分解弓头：5.1.2.1 拆滑板：5.1.2.1.1 拆除滑板连接气管PU-4。
浅谈HXD1D型电力机车受电弓故障维修摘要：HXD1D型电力机车运行稳定可靠，能够适应这类列车的使用需求，达到了模块性、通用性，减少了运行和维修费用。
针对HXD1D单臂受电弓机的维修、调试及检修等问题，对其常见的失效故障进行了分析。
首先，通过对受弓网在实际操作中发生的各种问题进行了剖析，并给出了最优的处理方案和相应的处理措施，就如何进行日常检修、维护和管理，提出了具体的操作措施，以进一步改进其实际操作品质，从而改进受弓网的关系和改进流动品质。
关键词：受电弓；故障处理；HXD1D型电力机车1.HXD1D型电力机车介绍HXD1型电力机车是一种8轴重型货物动力列车，它是两节一模一样的四轴电力列车，它是一套完整的运输体系：1）主电路形式：本列车为交流-直流-交流输电技术，各车辆配备1个1 GBT 型变频调速装置，4个三相异步电机，并与主变换器集成；2）控制系统：采用西门子SIBAS32系列的微机控制，TCN网络通讯技术；3）车体采用中央梁承载方式，采用独立通风方式；4）转向架：采用低位牵引杆，基础制动采用轮盘制动；5）空气制动系统采用CCBII制动系统，电制动采用再生制动；6）该发动机具有外部重新连接的功能，驾驶员能够在一个驾驶舱内对两部重联的车辆进行操作；按照铁路部门的规定，该列车配有 LOCOTROL遥控调速系统，适用于多台机组的分布式重型负载列车。
2HXD1D型电力机车受电弓检修指导2.1受电弓检修指导HXD1型电动机车受电弓的日常维修由性能检查、外观检查、表面清洗三大环节组成，维修工作中要根据维修操作规程进行检查，确保维修后的工作品质。

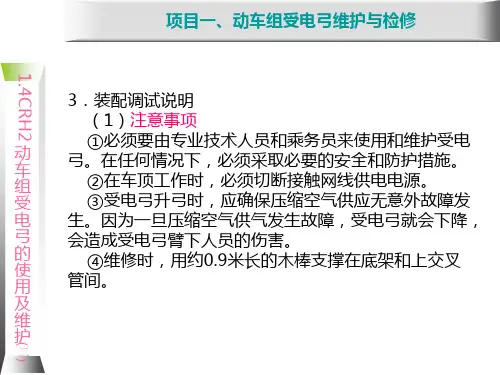

注意：在没有电力的情况下，进行受电弓的登顶维修作业，检查完毕后应清除顶部的杂质，以保证不会有任何遗漏。
2.1.1 受电弓性能检查HXD1电力机车的受电弓的性能检测可划分为：受电弓的静触力测试和吊弓式测试。
（1）受电弓静态接触力测量确定被拉紧的气压处于标称（340至420千 Pa)，驾驶员舱口下达提升命令，由顶棚工作人员通过观察确定其升高。

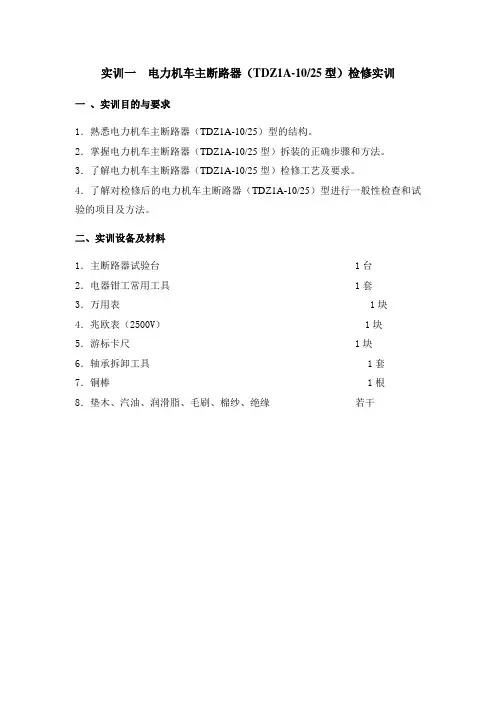

实训一电力机车主断路器（TDZ1A-10/25型）检修实训一、实训目的与要求1．熟悉电力机车主断路器（TDZ1A-10/25）型的结构。
2．掌握电力机车主断路器（TDZ1A-10/25型）拆装的正确步骤和方法。
3．了解电力机车主断路器（TDZ1A-10/25型）检修工艺及要求。
4．了解对检修后的电力机车主断路器（TDZ1A-10/25）型进行一般性检查和试验的项目及方法。
二、实训设备及材料1．主断路器试验台 1台2．电器钳工常用工具 1套3．万用表 1块4．兆欧表（2500V） 1块5．游标卡尺 1块6．轴承拆卸工具 1套7．铜棒 1根8．垫木、汽油、润滑脂、毛刷、棉纱、绝缘若干三、实训步骤2．主断路器的检修3．主断路器的组装：4．检查与试验：四、注意事项1．主断路器（TDZ1A-10/25型）实训可根据实际情况进行。
2. 实训时间18学时，建议4-6人一组。
3．每项扣分最多只能将该标准分扣完为止。
4．实训内容及考核评分标准如上表，由实训教师根据学生实训情况进行考核。
五、实训报告要求1.总结主断路器的检修工艺和步骤。
2.列出整个实训过程的工艺流程。
3.故障原因分析和处理方法。
4.实训总结。
实训电力机车受电弓（TSG3-630/25型）检修实训一、实训目的1．熟悉电力机车受电弓（TSG3-630/25型）的结构。
2．掌握电力机车受电弓（TSG3-630/25型）拆装的正确步骤和方法。
3．了解电力机车受电弓（TSG3-630/25型）检修工艺及要求。
4．了解对检修后的电力机车受电弓（TSG3-630/25型）进行一般性检查和试验的项目及方法。
二、实训设备及材料1．受电弓（试验台） 1台2．电器钳工常用工具 1套3．秒表 1块4．兆欧表（2500V） 1块5．游标卡尺 1块6．降弓弹簧拆装工具 1套7．钢板尺 1把8．垫木、汽油、润滑脂、毛刷、棉纱、绝缘材料，若干三、实训步骤1．受电弓解体前的检查2．受电弓的解体：3．受电弓的清洗检修：1．受电弓的组装：4．受电弓试验：5．实训报告完成。
CRH1型动车组受电⼸检修摘要CRH系列动车组集成了⽬前铁路⾏业的世界领先技术。
为了运⽤和维护好这⼀系列带有⾼科技性质的⾼速动车组，就必须经常对动车组进⾏认真整备、检查、保养和修理，来保证动车组长期以⾼速、安全舒适的状态下正常运⾏。
本毕业设计通过对动车组受电⼸检修⼯艺的介绍，分析了⾼速列车动车组检修⽅式，同时以CRH1型动车组为对象，对其DSA250型受电⼸的结构参数进⾏介绍，并以此为基础，详细论述了DSA250型受电⼸的检修技术要求和检修⼯艺流程。
结合分析在受电⼸检修中遇到的常见故障，提出改进设计和优化建议的⽅案。
关键词：动车组；受电⼸；检修⼯艺；故障；改进优化⽬录摘要....................................................................................................................................... I ⽬录..................................................................................................................................... II 第1章绪论.. (1)1.1 研究背景 (1)1.2 研究思路 (2)第2章受电⼸的概述 (3)2.1 受电⼸的简介和类型 (3)2.2 CRH1系列受电⼸ (4)2.2.1 DSA250型受电⼸组成 (4)2.2.2 受电⼸结构 (5)2.2.3 技术参数及重要尺⼨ (5)2.3 受电⼸的动作与⼯作原理 (6)2.3.1 受电⼸的动作原理 (6)2.3.2 ⼯作原理 (7)2.4 受电⼸的⼯作特点 (7)2.5 ⽤于⾼速列车的受电⼸应满⾜的要求 (8)2.6 受电⼸在动车组中的应⽤ (8)第3章受电⼸外观检修基本要求 (9)3.1 底架及绞链机构检修要求 (9)3.2 绝缘⼦检修要求 (9)3.3 ⼸头部分检修要求 (10)3.4 弹簧检修要求 (10)3.5 传动机构和控制机构的检修要求 (10)3.6 其它的⼀般性检查 (11)3.7 受电⼸试验要求 (11)第4章动车组受电⼸的检修⼯艺 (12)4.1 动车组的检修⼯艺概述 (12)4.2 准备设备、⼯具、材料 (14)4.2.1 设备 (14)4.2.2 ⼯具 (14)4.2.3 材料 (14)4.3 ⼯前准备 (14)4.3.1 特别预防要求 (14)4.3.2 确认车组状态 (14)4.3.3 检修前谨记事项 (15)4.4 检修流程 (15)4.4.1 检修⼯艺流程 (15)4.4.2 完⼯确认 (18)第五章受电⼸常见故障与处理 (19)5.1 故障出现的原因 (19)5.2 分析与处置 (19)5.2.1 接触⽹异常⾃动降⼸ (19)5.2.2 受电⼸ADD检测装置故障 (20)5.2.3 主断路器故障 (20)5.2.4 碳滑板故障 (20)5.2.5 异物打击受损故障 (20)第六章改进优化 (21)6.1 改进 (21)6.2 优化 (21)参考⽂献 (23)致谢 (24)CRH1型动车组受电⼸检修⼯艺流程及改进设计第1章绪论1.1研究背景铁路是我国国民经济的⼤动脉，在我国五⼤交通运输⽅式中处于⾸要地位。
