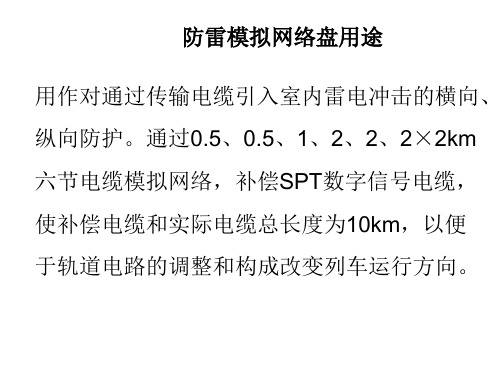

防雷模拟网络盘用途
用作对通过传输电缆引入室内雷电冲击的横向、纵向防护。
通过0.5、0.5、1、2、2、2×2km 六节电缆模拟网络，补偿SPT数字信号电缆，使补偿电缆和实际电缆总长度为10km，以便
于轨道电路的调整和构成改变列车运行方向。
防雷模拟网络盘原理框图
防雷地线2526
2 X 2 2122
18 2 2
2917144
10
13
3 1 56
2827
2728232420防雷器1916151229307811313213587
0.5Km 65
2526
22Km
横向采用压敏电阻采用V20-C/1 280V
20KA(OBO)或275V 20KA（OBO），用于室外通过传输电缆引入的雷电冲击信号的防护。
纵向采用低转移系数防雷变压器用于对雷电冲击信号的纵向防护，特别在目前钢轨线路旁没有设置贯通地线的条件下，该防雷变压器对雷电防护有显著作用。
第一节模拟试验一、基本要求1、ZPW-2000A无绝缘移频自动闭塞室内设备安装、配线完成后，应对设备进行模拟试验，模拟试验应按照先局部、后系统的程序进行。
2、模拟试验应准确无误、完整地模拟电路的状态。
模拟电路的连线应少而有规律，便于制作和拆除。
3、调试前应进行技术确认，并填写技术确认表。
4、模拟试验要做好详细试验记录。
二、自闭试验及调试流程试验及调试流程如图所示。
三、电源屏调试1、调试前需对室内其他工作人员做出安全提示。
在电源屏、电源引入防雷开关箱、机架电源端子处做出安全标识。
即制作标识牌，写明“小心触电”、请勿乱动“等醒目字样，挂在电源屏、配电盘、机架电源端子处。
2、依据电源屏的使用说明书及原理图对电源屏进行调试。
3、检查电源屏、电源引入防雷开关箱的安全地线连接良好。
4、当使用运用中的电源时，在电路调试过程中，有可能出现短路故障，危及到使用中设备的安全，，不能抱有侥幸心理。
因此应尽量避免使用运用中的电源，不可避免时，应使用限流开关。
5、电源屏的输出开关置于“断开”位置，防止电源误送入机柜。
6、电源屏输入电源为单相220V或三相380V交流电源，电源波动范围为额定电压+10%0～-20%。
如果只有一路电源，可临时用6mm2铜塑料线将两路输入端子并联。
测量电源符合要求后，进行电源屏的调试。
7、手动或自动进行电源屏两路电源转换试验，其转换时间不大于0.1S，并核对电源屏表示及测量各路电源输出指标符合要求。
8、电源屏指示灯表示正确：表头无卡阻、碰针；开关接触或断开动作良好，接触压力合适。
电源屏初次开机后要不断检查温升是否正常，有无异常噪声。
如有就要查明原因。
9、电源屏的各种直流电压可能偏高，这是因为此时处于空载状态，电压细调要设备全部接入之后进行。
10、依据原理图对电源屏进行报警试验。
11、试验结束要切断电源屏的输入电源。
四、机柜空载送电1、源种类分别给没有插装设备的机柜送电逐柜插上保险管（或合上断路器），核对机柜电源的电压和极性是否符合要求。
ZPW-2000A轨道电路的调试介绍ZPW-2000A轨道电路在沪杭电气化铁路的应用,包括工作原理、试验调试和故障处理。
1工作原理ZPW-2000A型无绝缘移频自动闭塞室内主要设备发送器、接收器、衰耗器、电缆模拟网络盘、机柜。
室外主要有匹配变压器、调谐单元、空心线圈、机械绝缘节空心线圈、补偿电容、防雷单元等，通过载频信号（8信息和18信息）传输原理，传送机车信号和检查轨道的电气－电气绝缘节和机械-电气绝缘节。
图1：系统原理框图图1为ZPW-2000A型无绝缘轨道电路的工作原理框图，以一个区段ADG为例，正常工作时，ADG发送器向钢轨发送载频1700-1、频偏±11HZ、低频为随列车运行和轨道空闲情况而不同的移频信号。
移频信号一部分沿着ADG主轨迎着列车运行方向，向接收端传递，到接收端经匹配变压器→防雷电缆模拟网络→衰耗盘→接收器，形成主轨道检查条件。
该条件可以从衰耗盘的“轨出”塞孔中测出，该数值从钢轨中直接送来，与受电端电压一致，需要大于240mv。
同时移频信号又向列车运行前方的调谐区小轨道发送移频信号，在调谐区形成小轨道的检查条件，经下一个区段接收端的接收端经匹配变压器→防雷电缆模拟网络→衰耗盘→接收器，这一条件可以从这个区段衰耗盘“轨出2”测出。
这样ZPW-2000A无绝缘轨道电路继电器励磁条件必须有2个，一个是主轨检查条件，另一个是小轨道检查条件，前一个是本轨道衰耗盘测得，后一个是从本轨道列车运行前方所属区段衰耗盘测得。
2 ZPW-2000A轨道电路封锁开通前试验调试2.1 试验及调试流程如图所示：图2 自闭试验及调试流程图2.2 试验前的准备工作：2.2.1导通网络接口柜，组合架、区间柜内部配线。
2.2.2导通室内各架（柜）间的配线，特别注意组合架至区间柜编码条件线，防止点灯220v 电源引入区间柜烧损设备。
2.2.3处理好各种混线、接地等故障。
2.2.4检查送至机柜的24v电源极性是否正确，按机柜布置图将发送器、接收器安装在对应位置，并用钥匙锁紧。
ZPW-2000轨道电路检修作业程序一、工具、材料、仪表准备套筒、扳手、清扫钳、棉纱、1.6mm铁线、克丝钳、对讲机、固定电话、油壶、榔头、梅花螺丝刀、平口螺丝刀、冲子、专用仪表（移频在线综合测试仪）、导接线等二、联系登记三、安全注意事项1.室外安全防护员及作业人员应同进同出，按规定线路行走。
2.室内外防护人员保持信息畅通，联系不上，室外停止作业。
四、箱盒外部检查：1.基础硬面整洁无杂物，排水良好。
2.箱盒无破损裂纹，防盗（加锁）装置良好。
3.各部螺丝油润、紧固、满帽。
4.设备名称标志清晰正确，固定牢固。
5.机车信号接通标、禁停标志齐全，安装正确，标识清晰。
五、钢包铜引接线的检查1．钢包铜引接线（2M、3.6M）固定在枕木上，M卡齐全，固定良好，不破皮，断股不超过1/5，塞钉头打入深度至少与钢轨平，塞钉头与塞钉孔全面接触良好。
2、钢包铜引接线处不得有防爬器、轨距杆等物，防混措施良好。
3、检查塞钉头上的固定螺帽是否松动，引接线端子与塞钉头紧固。
六、补偿电容、导接线、轨间检查1.补偿电容应装在靠轨枕边的两端，固定在支架（电容枕、防护罩）内，防护作用良好。
2.补偿电容塞钉与塞钉孔紧密接触，塞钉头露出轨腰1-4MM并用油漆封堵。
3.两塞钉头引接线应朝下与水平成45-60度夹角，且方向一致。
4．钢轨导接线齐全，塞钉头焊接牢固，打入深度至少与钢轨平，露出不超过5MM，达到平、紧、直，采用“325”方式绑扎。
5.隧道内轨枕及宽轨枕板表面不得有浮土覆盖，泥土板结。
6.供电地线、吸上线严禁直接与钢轨连接，必须通过空扼流连接，端子螺栓不发热、发烫。
七、箱盒内部检查1.箱盒内部清洁，防尘、防潮设施良好。
2.调谐单元、匹配变压器、空心线圈固定良好。
3.各部螺丝紧固，不锈蚀，备帽齐全。
4.匹配变压器与调谐单元的连线采用7.4MM2的铜缆，线头两端采用Φ6MM的铜端头冷压连接，不松动；长度：电气绝缘节处分别为250MM、500MM,机械绝缘节处为两根2700MM,并用软管防护。
第一节模拟试验一、基本要求1、ZPW-2000A无绝缘移频自动闭塞室内设备安装、配线完成后，应对设备进行模拟试验，模拟试验应按照先局部、后系统的程序进行。
2、模拟试验应准确无误、完整地模拟电路的状态。
模拟电路的连线应少而有规律，便于制作和拆除。
3、调试前应进行技术确认，并填写技术确认表。
4、模拟试验要做好详细试验记录。
二、自闭试验及调试流程试验及调试流程如图所示。
三、电源屏调试1、调试前需对室内其他工作人员做出安全提示。
在电源屏、电源引入防雷开关箱、机架电源端子处做出安全标识。
即制作标识牌，写明“小心触电”、请勿乱动“等醒目字样，挂在电源屏、配电盘、机架电源端子处。
2、依据电源屏的使用说明书及原理图对电源屏进行调试。
3、检查电源屏、电源引入防雷开关箱的安全地线连接良好。
4、当使用运用中的电源时，在电路调试过程中，有可能出现短路故障，危及到使用中设备的安全，，不能抱有侥幸心理。
因此应尽量避免使用运用中的电源，不可避免时，应使用限流开关。
5、电源屏的输出开关置于“断开”位置，防止电源误送入机柜。
6、电源屏输入电源为单相220V或三相380V交流电源，电源波动范围为额定电压+10%0～-20%。
如果只有一路电源，可临时用6mm2铜塑料线将两路输入端子并联。
测量电源符合要求后，进行电源屏的调试。
7、手动或自动进行电源屏两路电源转换试验，其转换时间不大于0.1S，并核对电源屏表示及测量各路电源输出指标符合要求。
8、电源屏指示灯表示正确：表头无卡阻、碰针；开关接触或断开动作良好，接触压力合适。
电源屏初次开机后要不断检查温升是否正常，有无异常噪声。
如有就要查明原因。
9、电源屏的各种直流电压可能偏高，这是因为此时处于空载状态，电压细调要设备全部接入之后进行。
10、依据原理图对电源屏进行报警试验。
11、试验结束要切断电源屏的输入电源。
四、机柜空载送电1、源种类分别给没有插装设备的机柜送电逐柜插上保险管（或合上断路器），核对机柜电源的电压和极性是否符合要求。
信号防雷模拟网络盘特点归纳总结模拟网络盘是模拟防雷的网关，可以满足大范围区域的网络设备应用。
在设计中，模拟网络盘要注意两点，一是数据传输距离应该尽可能的远；二是与系统的防雷等级相适应。
随着我国电子技术、计算机技术和通信技术不断发展与完善，对防雷系统提出了更高要求。
为了能够满足对不同要求的信号防雷模拟网络盘应用，该产品具有广泛的适用性和很高的可靠性。
一、适用范围在大范围内，信号防雷模拟网络盘可以满足对高电压、大电流、高频率模拟信号的防雷应用。
比如对电子设备、网络设备等都有很好的防雷作用。
信号防雷模拟网络盘具有很强的抗雷电冲击能力，能够经受大电流和长时间的连续工作于强电场线干扰和浪涌干扰条件下，在恶劣环境下能够保持工作。
适用于各种应用场所下：对于各种通讯设备及电子设备，如通讯机房、交换机、电力设备等所需要的线路、电源和保护类装置（包括电源保护器、稳压电源、接地防护等）应用模拟网络盘之后可以正常工作，并且能够进行快速可靠的数据传输和通讯。
此外，还能适应高电压、大电流条件下设备防雷工作而需要的保护。
二、操作简单，维护方便模拟网络盘的操作简单，易于维护。
只需根据说明使用仪器进行故障排查即可，不必再请专业人士上门安装。
同时可进行编程控制并可与其他防雷产品集成。
通过网络盘接口，可以完成各种连接方式，包括光纤、 IP数据线、微波信号等网络接口。
三、数据传输距离远信号防雷模拟网络盘具有高速信号传输功能，一般通信距离为300 m,甚至更远。
比如在100 m的通信距离下，该产品就可以达到500 m。
它具备数据接收、处理、传输、显示等功能。
具有远程访问功能。
当需要远程访问该产品时，可通过局域网或其它网络进行远程访问。
四、通信距离长信号防雷模拟网络盘能提供长距离数据传输。
能有效地降低电磁辐射对设备的影响，从而延长设备的使用寿命。
同时能够有效地减少信息丢失和延迟现象。
ZPW-2000A轨道电路的调试介绍ZPW-2000A轨道电路在沪杭电气化铁路的应用,包括工作原理、试验调试和故障处理。
1工作原理ZPW-2000A型无绝缘移频自动闭塞室内主要设备发送器、接收器、衰耗器、电缆模拟网络盘、机柜。
室外主要有匹配变压器、调谐单元、空心线圈、机械绝缘节空心线圈、补偿电容、防雷单元等，通过载频信号（8信息和18信息）传输原理，传送机车信号和检查轨道的电气－电气绝缘节和机械-电气绝缘节。
图1：系统原理框图图1为ZPW-2000A型无绝缘轨道电路的工作原理框图，以一个区段ADG为例，正常工作时，ADG发送器向钢轨发送载频1700-1、频偏±11HZ、低频为随列车运行和轨道空闲情况而不同的移频信号。
移频信号一部分沿着ADG主轨迎着列车运行方向，向接收端传递，到接收端经匹配变压器→防雷电缆模拟网络→衰耗盘→接收器，形成主轨道检查条件。
该条件可以从衰耗盘的“轨出”塞孔中测出，该数值从钢轨中直接送来，与受电端电压一致，需要大于240mv。
同时移频信号又向列车运行前方的调谐区小轨道发送移频信号，在调谐区形成小轨道的检查条件，经下一个区段接收端的接收端经匹配变压器→防雷电缆模拟网络→衰耗盘→接收器，这一条件可以从这个区段衰耗盘“轨出2”测出。
这样ZPW-2000A无绝缘轨道电路继电器励磁条件必须有2个，一个是主轨检查条件，另一个是小轨道检查条件，前一个是本轨道衰耗盘测得，后一个是从本轨道列车运行前方所属区段衰耗盘测得。
2 ZPW-2000A轨道电路封锁开通前试验调试2.1 试验及调试流程如图所示：图2 自闭试验及调试流程图2.2 试验前的准备工作：2.2.1导通网络接口柜，组合架、区间柜内部配线。
2.2.2导通室内各架（柜）间的配线，特别注意组合架至区间柜编码条件线，防止点灯220v 电源引入区间柜烧损设备。
2.2.3处理好各种混线、接地等故障。
2.2.4检查送至机柜的24v电源极性是否正确，按机柜布置图将发送器、接收器安装在对应位置，并用钥匙锁紧。
