双回路高压电缆入井敷设安全技术措施详细版

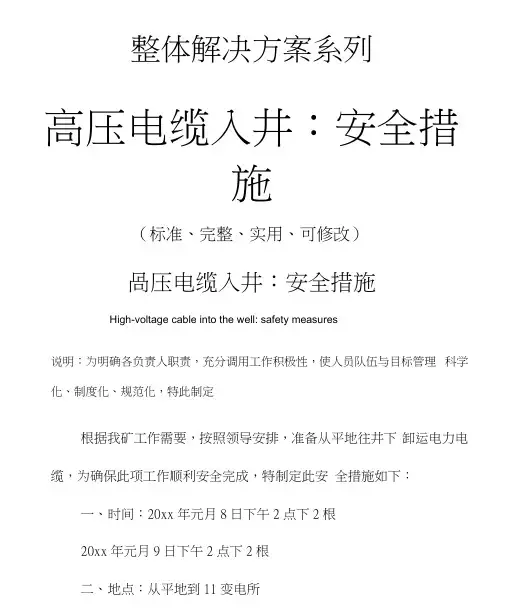

整体解决方案系列高压电缆入井：安全措施（标准、完整、实用、可修改）咼压电缆入井：安全措施High-voltage cable into the well: safety measures说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定根据我矿工作需要，按照领导安排，准备从平地往井下卸运电力电缆，为确保此项工作顺利安全完成，特制定此安全措施如下：一、时间：20xx年元月8日下午2点下2根20xx年元月9日下午2点下2根二、地点：从平地到11变电所三、电缆敷设线路：平地变电所-经地下电缆沟-付井筒一经付井底绕巷一11轨道巷一11变电所四、参与单位：一米队、二米队、三米队、五米队、六米队、一掘进、二掘进、三掘进、一开拓、机运队五、成立小组：组长：副组长：成员：六・电缆名称：煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆型号：myj v223 z 95mm ;10kv共四根：1200米1202米1203米1205米七、安全措施如下：1、在下电缆前5先把绞车司机、信号工、把钩工等参加此次运输任务的员工组织起来，学习操作规程・贯彻安全措施，及运输过程中的注意事项，以便人员能及时准确的发出信号°2、提升司机仔细检查绞车的各种保护，保证安全、灵敏、可靠后，方可进行提升运输。

3、电缆要在平地提前盘在花式电缆车上及平板车上，要绑好固定好，但要保证在运输过程中不超高、不超重、不超宽，避免电缆的损伤，平面装载时，由***负责，在井口，仔细检查矿车连接，由王国定负责。

4、由于此次运输要单轨道运输，但我矿绞车是双轨道绞车，所以在下放前，准备好另一码轨道上的配重矿车及配重物°5、信号工在下放重车前，仔细检查通讯工具以及声光信号，确保正常齐全后5方可入井。

6、电缆车装载好，下放前必须由副井运输队长认真检查捆绑情况，确认符合要求时方准下放。

7、下放时先由绞车司机将钢丝绳拉紧，然后由信号工发出信号，有余绳时严禁发出开车信号。

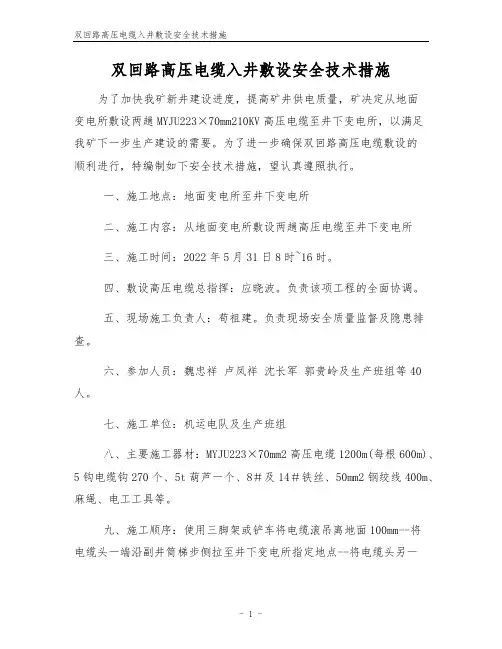

双回路高压电缆入井敷设安全技术措施为了加快我矿新井建设进度，提高矿井供电质量，矿决定从地面变电所敷设两趟MYJU223×70mm210KV高压电缆至井下变电所，以满足我矿下一步生产建设的需要。

为了进一步确保双回路高压电缆敷设的顺利进行，特编制如下安全技术措施，望认真遵照执行。

一、施工地点：地面变电所至井下变电所二、施工内容：从地面变电所敷设两趟高压电缆至井下变电所三、施工时间：2022年5月31日8时~16时。

四、敷设高压电缆总指挥：应晓波。

负责该项工程的全面协调。

五、现场施工负责人：苟祖建。

负责现场安全质量监督及隐患排查。

六、参加人员：魏忠祥卢凤祥沈长军郭贵岭及生产班组等40人。

七、施工单位：机运电队及生产班组八、主要施工器材：MYJU223×70mm2高压电缆1200m(每根600m)、5钩电缆钩270个、5t葫芦一个、8＃及14＃铁丝、50mm2钢绞线400m、麻绳、电工工具等。

九、施工顺序：使用三脚架或铲车将电缆滚吊离地面100mm--将电缆头一端沿副井筒梯步侧拉至井下变电所指定地点--将电缆头另一端从副井筒平台躲避洞处穿管子至地面变电所指定配电屏下--将电缆按照相关规定吊挂到电缆钩上。

十、安全技术措施：1、敷设电缆前，矿应安排掘进单位沿副井口至井底梯步侧腰线往上0.8mm、1.1mm每隔10m打一根锚杆，锚杆深度不得小于500mm、露出井壁长度为100mm并锚牢固，打眼具体位置由机电队标出。

2、入井前应对高压电缆进行耐压试验，合格之后方可入井安装。

3、施工之前，施工负责人应该做好双回路高压电缆入井敷设准备工作，提前一周将吊挂电缆钩用的钢绞线在井筒内所打锚杆上拉直固定牢靠, 挂上电缆钩（间距按每钩1.5m）并固定牢靠，准备好所需电缆、材料、工具、配件等。

4、所有施工人员必须听从施工负责人的统一指挥，严禁“三违”不良现象发生。

5严格按照《机电设备安装质量标准》及《机电设备完好准》进行安装。

Ⅱ（3）上口敷设电缆安全技术措施编制：机电科：安全管理科：矿调度机电副总：日期：2015年10 月23 日一、工程概况：井下Ⅱ（3）上部变电所改造后需敷设两回路高压铠装电缆，敷设一根210米和一根250的高压铠装电缆，与之前敷设的两路电缆对接完成供电。

二、施工时间：2015年10月26日-2015年10月30日三、施工地点：Ⅱ（3）采区四、施工前的准备：1.班组召开敷设电缆会议，把现场情况了解清楚，制定施工方案。

2.准备好施工中所需要的工具和材料，如棕绳、射钉枪、铁扎线、个人工具等。

3.施工人员要开好班前会，学好施工措施并签字，由施工负责人对参加人员进行详细分工，做到分工明确，人人心中有数。

4.参加施工人员必须熟悉电缆敷设流程，并听从统一指挥。

五、施工步骤：1、电缆封车：将试验合格的高压电缆装车，并符合运输中的有关规定，并用钢丝绳封好车，牢固，将矿车吊上道，确保运输安全。

2、设备运输：由运输科将封有电缆的两车运送到Ⅱ（3）上口车场。

3、敷设电缆：3.1 施工负责人安排施工人员将上口电缆的矿车推至Ⅱ（3）上部变电所后门附近，先敷设210米的电缆，拉出电缆头，人工将电缆拉至II（3）猴车道上口与之前敷设的电缆对接，然后将电缆滚上剩余的电缆全部拉开，人工拉电缆穿过单轨吊，由于单轨吊较高，作业时配戴安全带，保证电缆严禁受损，穿过风墙，将电缆的一端放至Ⅱ（3）上部变电所1#高压开关处，安排人员压接电缆。

然后施工人员按照原定计划由人工将电缆吊挂固定好。

3.2 第一车电缆敷设完毕后，施工人员按照同样的方法将第二车电缆敷设并吊挂固定好，注意固定顶板的时候配戴好安全带。

3.3 最后施工人员对其进行压接电源，做好线盒。

4、送电：电缆搭接完毕后，施工负责人对设备进行详细检查，确保无误后，安排人员使电气设备处于完好状态，然后II（3）下部变电所人员人员联系好，进行送电、并设置参数。

六、工程收尾：1、Ⅱ（3）一甩道供电运行正常后，施工负责人向矿调度汇报表明该工作圆满结束。

井下双回路供电对相方案及时安全技术措施因三五站至井下中央变电所6KV高压供电线路（双回路）两趟供电线路需作对相处理，根据两线路状况和矿井生产情况，特制定对相超作方案和施工安全技措施，望有关单位遵照执行。

一、施工时间：二0一二年一月十六日6点20至上午9点二、施工责任队：机电队三、责任人：肖家友四、施工内容1、备两根10mm2的矿用电缆提前一天放到三五站；电缆长度以三五站内380V低压屏空气开关至站内向井下供电的两个高压柜输出端接线柱间的长下料；2、井下停电，确认两高压开关柜油开关、高压隔离开关都断开，分别对两个高压柜输出端接线柱挂接地线放电，确认放电后将接地线挂在高压隔离刀闸原方侧；3、认真检查两高压开关柜输出接线柱的相序，分清两高压开关同相接线柱并作好标记；4、对进井高压电缆摇绝缘；5、用两根10mm2的矿用电缆分别连接向井下供电的高压电缆与低压屏向地面工业广场供电的空气开关负端；6、利用便携式瓦斯报警仪检查井下中央变电所内及周围20米范围瓦斯浓度不超过0.5%7、打电话到三五站确认井下供电已断开；8、井下中央变电所1#总开关开盖，对接线室内所有接线柱放电，确认放电后拆除放电装置；9、将高压开关备用供电电缆三相线头拆掉并悬空，三相间绝缘；10、两台总开关合闸；11、经检查无短路、导体无搭铁、规定范围瓦斯浓度不超过0.5%时，通知三五站分别对两根进井高压电缆通380V三相交流电；12、井下作业人员及时用验电笔验电，并用万用表分别测试两根电缆各相线之间的电位差，两电缆各相线间电位差为0V的即为同相，作好标记（以芯线颜色分）；13、若出现两相线间电位差不为0V，则两芯线不同相，作好标记，电话通知三五站，三五站断掉380V电源，将对应不同相的两相（以颜色不同区分）交换；14、再通380V交流电至井下，井下电工再测试两高压电缆对应芯线间的相位差，若为0V，各相序正确；15、各相相序正确后即可搭火、进一步检查无问题后固定开关盖；16、通6KV高压电检验无问题后，三五站停止向井下供电。

井下接运敷设高压电缆安全技术措施井下接运敷设高压电缆是指在煤矿、石油、化工、冶金等行业中，将高压电缆通过井下运输和敷设到需要使用的地方，这是一个安全风险较高的工作。

为了确保工作人员的安全，必须要采取一系列的安全技术措施。

电缆选择井下敷设的电缆要选择抗拖曳、抗压力、耐磨损、难燃特性的电缆。

电缆的外壳材料要具有优异的耐磨性和机械强度，这样才能保证井下电缆敷设的安全性。

安全疏散通道工作人员需要从井下的一个位置来到另一个位置，因此要设置安全疏散通道，以便事故发生时工作人员能够及时撤退。

疏散通道宽度不应小于1.2m，通道的轮廓线应该清晰明了。

电力联络线的选取在敷设电缆之前，要先确定井下电力联络线的选取位置。

这样能够减少接头数量，从而提高安全系数。

同时，要选择优质的电缆，以降低意外发生的可能性。

严格执行施工规范在电缆敷设过程中，施工人员必须严格执行规范操作流程，确保各个环节按照规定操作，并严格按照井下操作规范进行。

同时，要安排有经验的工人进行验收。

全程监控安全在敷设电缆过程中，要对井下的工作人员进行全程监控，如安装摄像头实现远程监控、专业教育培训和现场管理等措施，确保现场操作安全有序。

预防静、动电压危害为了预防井下静动电压危害，需要采取一些措施，如采用带电屏蔽导体的电缆；在高压电缆运输过程中要注意避免与金属带、防雷线等相互接触，产生静电和雷击危害。

定期检查电缆状态井下敷设的电缆状态要定期检查，预防故障的发生。

主要的检查内容包括：电缆外观、接头状态、地线接头等，以确保电力绝缘安全可靠。

在井下高压电缆敷设的整个过程中，必须要坚持安全第一的原则，采取一系列安全技术措施，确保工作人员的安全，避免事故的发生。

同时，加强职工安全教育，增强他们的安全意识，提高整体安全水平，使企业健康发展。

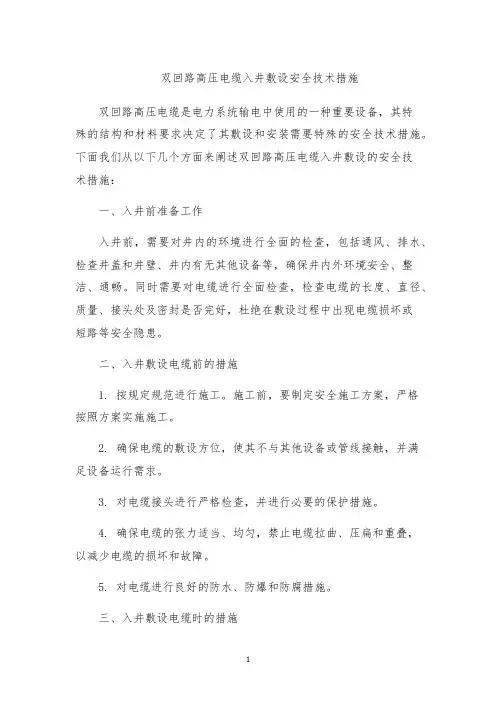

双回路高压电缆入井敷设安全技术措施双回路高压电缆是电力系统输电中使用的一种重要设备，其特殊的结构和材料要求决定了其敷设和安装需要特殊的安全技术措施。

下面我们从以下几个方面来阐述双回路高压电缆入井敷设的安全技术措施：一、入井前准备工作入井前，需要对井内的环境进行全面的检查，包括通风、排水、检查井盖和井壁、井内有无其他设备等，确保井内外环境安全、整洁、通畅。

同时需要对电缆进行全面检查，检查电缆的长度、直径、质量、接头处及密封是否完好，杜绝在敷设过程中出现电缆损坏或短路等安全隐患。

二、入井敷设电缆前的措施1. 按规定规范进行施工。

施工前，要制定安全施工方案，严格按照方案实施施工。

2. 确保电缆的敷设方位，使其不与其他设备或管线接触，并满足设备运行需求。

3. 对电缆接头进行严格检查，并进行必要的保护措施。

4. 确保电缆的张力适当、均匀，禁止电缆拉曲、压扁和重叠，以减少电缆的损坏和故障。

5. 对电缆进行良好的防水、防爆和防腐措施。

三、入井敷设电缆时的措施1. 通风、排气。

在敷设电缆前要保证井内外通风、排气。

对于有害气体存在的井室，应该配备好专业的检测仪器，确保工人安全敷设电缆。

2. 用尺子测量电缆张力。

在敷设双回路高压电缆时，要根据电缆直径和距离来计算敷设中允许的张力。

在敷设过程中要用尺子测量电缆张力，确保张力适当达到规范要求。

3. 确保安全距离。

在敷设电缆时，要保证安全距离，以避免电缆和其他设备的碰撞或磨损及其他安全隐患。

四、入井敷设电缆后的措施1. 进行电测试。

在电缆敷设完毕后，需要进行电测试，以确保电缆没有损坏或短路现象，测试结果符合规范要求。

2. 做好防火、防护。

对于高温、易燃或有放射性的电缆，应对其进行特殊的防火、防护，确保设备的运行安全。

3. 做好清理卫生。

在完成电缆敷设后，要及时清理卫生，排走敷设电缆中产生的杂物和污水，确保井内环境整洁、卫生。

双回路高压电缆入井敷设安全技术措施需要在施工前、施工中和施工后分别进行一系列的协调和措施，确保施工过程中以及后期使用过程中的安全稳定，杜绝可能出现的安全隐患，确保电力输送的稳定可靠。

地面敷设高压电缆安全技术措施姓名：XXX部门：XXX日期：XXX地面敷设高压电缆安全技术措施一、概述：由主井配电向副井敷设下井一、下井二两回路高压电缆，为保证施工安全，特编制该措施。

二、危险源：1、山路行走。

2、人员协调不一致。

3、电缆下滑伤人。

4、利物划伤电缆。

5、人员滑倒摔伤。

6、通讯用具不合格。

三、施工顺序：对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象-使用摇表遥测电缆绝缘值-清理施工路线上的障碍物-使用铲车将电缆由矿里运至施工地点-使用5吨手拉葫芦将电缆滚子吊起挂在铲车铲齿上-将电缆全部从电缆滚子上倒出-人员分两部分一部分向主井方向另一部分向副井方向-使用户外中间将电缆连接起来-吊挂电缆。

四、安全技术措施：1、施工设专人负责，统一指挥，明确分工，责任到人。

2、由施工负责人试验所使用对讲机是否灵敏可靠，确认对讲机的使用距离。

3、由施工负责人进行详细检查，电缆规格、型号、截面、电压等第 2 页共 7 页级等必须符合要求，电缆外观检查无绞拧、划伤等缺陷。

4、施工前电工应摇测电缆绝缘值，电缆摇测完毕后，必须将芯线分别对地放电。

5、使用合格5分钢丝绳做专用绳套子，将绳套子穿过电缆滚子孔，将绳套子挂在铲车铲齿上，待绳套子完全受力后方可正式起吊，专人清理运输路线，运至指定位置后将电缆滚子放置在平实可靠处。

6、铲车将电缆滚子运至指定地点后，使用手拉葫芦将电缆滚子挂在铲车铲齿上，电缆滚子离地20-50mm，由两人负责转动电缆滚子，将电缆从电缆滚子上全部倒出，倒电缆时人员向主井方向拉电缆，主井电缆敷设到位后，将电缆滚子上所剩电缆边松边向副井方向拉，拉电缆人员分布均匀，协调一致，过下坡时严禁上肩，电缆滚子应匀速转动，转动过快时将木头插到电缆滚子下方，降低转动速度，铲车进行起吊时，人员不准在铲车起重臂下，铲车吊起电缆架时，人员不准在电缆滚子附近，不准用手或脚推蹬电缆滚子。

7、由专人检查手拉葫芦在铲车铲齿的稳定性，起吊时电缆滚子下方及偏摆范围严禁进行其它工作，施工人员站在安全位置，拉小链时双手均匀用力，起吊重物需悬空停留时，要将小链拴在大链上。

铺设高压电缆安全技术措施一、概述根据鹿台山煤矿工作需要，按照生产调度会安排，把井下皮带巷50?电缆从配电室经副斜井铺设到临时配电点，为了安全顺利施工，特制定本措施。

二、拖拉电缆经过路线副井口--副斜井-副斜井联络巷-临时配电点三、成立领导小组组长：矿方机电部部长副组长：各部室负责人、项目部负责人成员：矿方各部室、本项目部综掘队四、安全技术措施1、在拖电缆过程中所有人员要佩戴安全帽和手套，着装整齐利索，精力集中，听从指挥，步调一致，前呼后应，前后照应。

2、当电缆受到巷道支柱影响时，要有专人指挥监护，所有人员要谨慎通过，防止顶板掉矸伤人。

顶板破碎或支护不良时，必须采取安全措施。

3、在通过巷道转弯的时候，要设置专人指挥，所有人员要放慢速度，并且要站在电缆外侧，防止被电缆挤伤。

4、在副斜井斜坡上拖电缆时，副斜井主提升绞车不得运行，所有人员要拉开距离，用力均匀。

临时休息时要前后统一将电缆放在地上，所有人员还要握住电缆，防止电缆在斜坡上下滑。

5、整个施工过程要有机电相关负责人、项目部负责人协调指挥。

6、拖电缆时人员必须同时上下肩。

五、安全注意事项1、拖运前必须对沿途经过的路线及巷道支护情况，进行全面检查，发现问题及时处理，运送路线要清理干净，畅通无阻，防止摔倒或滑倒伤人。

2、多人抬运时，现场由专人统一指挥，抬运人员要做好自保和互保。

3、全体施工人员在施工前要学习本措施，做到目的明确，程序清楚。

严格听从施工、安全负责人的指挥。

4、合理搭配、分配人员，杜绝盲目、疲劳工作。

施工负责人必须由机电部部长及项目部负责人担任。

5、所有施工人员要严格执行《安全技术措施》、《煤矿安全规程》、《煤矿工人技术操作规程》，在施工过程中杜绝"三违'，管理人员不到位、安全隐患不排除、安全措施不落实不得进行施工作业。

6、施工期间领导干部跟班作业，调度室24小时值班不间断，加强对施工现场检查、指导协调、隐患排查、质量管理等工作，杜绝发生任何事故。

井下接运敷设高压电缆安全技术措施井下接运敷设高压电缆是一项高风险的工作，需要高度的安全技术措施，以确保工作人员的身体安全和现场设备的稳定性。

本文将重点讨论井下接运敷设高压电缆的安全技术措施。

1. 工作场所的安全检查在开始工作之前，必须进行全面的安全检查。

此检查包括检查井下空气的质量、检查电缆线路、检查设备和工具的完整性和可靠性。

工作人员必须穿着相应的工作服，戴好安全帽和手套，并佩戴安全鞋，以保护自己不受伤害。

2. 确保无电状态在开始工作之前，必须确定电路处于无电状态。

工作人员必须使用相应的检测仪器以检测电路中的电压，从而确保电路处于无电状态。

同样，工作人员在进行接线和敷设电缆时，必须确保电路仍然处于无电状态。

3. 安全接线在进行电缆接线时，必须遵循正确的操作程序，以确保工作人员的安全。

必须使用正确的工具和电缆部件来保持电缆连接安全可靠。

在进行电缆接线时，必须注意选择正确的电缆和连接器，以确保电缆接口的紧密连接。

4. 运输电缆在运输电缆时，必须注意电缆的长度、重量和灵活性。

必须确保电缆不会产生过度的张力，以免损坏电缆套和绝缘层。

如果需要在坡道或台阶等不平坦的地形上移动电缆，必须小心驾驶机器和车辆，以确保电缆平稳地运输。

5. 确保地下通道的安全性在敷设电缆时，必须确保地下通道的安全性。

必须确保通道内没有任何障碍物或尖锐的边缘。

在敷设电缆时，必须遵循正确的敷设程序，以确保电缆的均匀敷设。

必须确保电缆的连接部分和接头密封良好，以防止松动和电缆接口的短路。

6. 特殊情况下的安全性在进行华丽的安装时，可能会出现各种特殊情况。

例如，可能需要在水下敷设电缆，或把电缆从窄的空间中通过。

在这些情况下，需要采取额外的安全措施，以确保工作人员的安全，并在必要时寻求帮助。

总之，井下接运敷设高压电缆需要全面的安全技术措施，以确保工作人员和设备的安全性。

在进行任何工作之前，必须做好安全检查，确认电路处于无电状态，并使用正确的工具和连接器接线。

双回路高压电缆入井敷设安全技术措施1. 引言在电力系统中，高压电缆是将电力传输到不同地方的重要组成部分。

而双回路高压电缆入井敷设是一项需要特殊技术措施的工作，其安全性至关重要。

本文将探讨双回路高压电缆入井敷设时需要采取的安全技术措施。

2. 安全风险评估在进行双回路高压电缆入井敷设之前，需要进行详细的安全风险评估。

评估过程中应考虑以下因素： - 井的结构强度：确保井的结构足够强固，能够承受高压电缆的重量。

- 电缆的电压等级：了解电缆的电压等级，以采取相应的技术措施。

-环境条件：考虑井内的湿度、温度等环境因素对电缆的影响。

3. 安装前准备工作在进行双回路高压电缆入井敷设之前，需要进行以下准备工作： - 清理井内杂物：确保井内没有任何可能影响电缆安装的杂物。

- 检查井内通风条件：确保井内通风良好，以排除可能的有害气体积聚。

- 测量电缆长度：精确测量电缆的长度，以确保能够完全覆盖所需距离。

4. 安装过程及注意事项在进行双回路高压电缆入井敷设时，需要遵循以下技术措施： - 使用适当的工具和设备：确保使用专业工具和设备来确保安全敷设电缆。

- 保持良好通风：井内通风应保持良好，避免有害气体积聚。

- 电缆固定：在敷设过程中，需要对电缆进行适当固定，避免电缆自由悬挂或受力过大。

- 防水处理：为了防止电缆受潮或进水，需要对电缆进行适当的防水处理。

- 定期检查：定期检查电缆入井敷设情况，确保电缆处于良好状态。

5. 安全设备和防护措施在双回路高压电缆入井敷设过程中，需要使用相关的安全设备和采取防护措施，以确保工作人员的安全。

以下是一些常见的安全设备和防护措施： - 安全帽和防护眼镜：保护头部和眼睛免受可能的伤害。

- 绝缘手套和绝缘工具：防止电击事故的发生。

- 防静电服和护目镜：预防静电和化学溅射。

- 通风设备：确保通风良好，避免有害气体积聚。

6. 应急响应和事故处理在双回路高压电缆入井敷设过程中，发生事故的可能性是存在的。

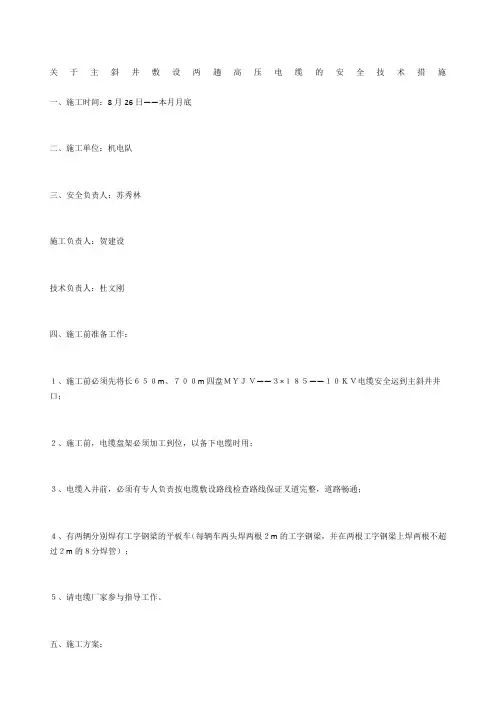

关于主斜井敷设两趟高压电缆的安全技术措施一、施工时间：8月26日——本月月底二、施工单位：机电队三、安全负责人：苏秀林施工负责人：贺建设技术负责人：杜文刚四、施工前准备工作：１、施工前必须先将长６５０m、７００m四盘ＭＹＪＶ——３×１８５——１０ＫＶ电缆安全运到主斜井井口；２、施工前，电缆盘架必须加工到位，以备下电缆时用；３、电缆入井前，必须有专人负责按电缆敷设路线检查路线保证叉道完整，道路畅通；４、有两辆分别焊有工字钢梁的平板车（每辆车两头焊两根２m的工字钢梁，并在两根工字钢梁上焊两根不超过２m的８分焊管）；５、请电缆厂家参与指导工作。

１、斜井底到西部２＃变电所电缆敷设（一）所有施工人员必须听从施工负责人的统一安排，不得各行其事。

施工人员共计7０人，分为三组：地面组设班长一名，负责将电缆安全完整运送至井底。

井下设二个小组各２０人，各设班长一名，每组负责３２０m电缆的敷设任务。

其余10人为机动人员。

（二）电缆共长６５０m由地面组配合吊车将电缆盘敷设在事先准备好的电缆架上。

（三）电缆设置好后，由地面组负责将电缆以“Ｏ”字型盘于两辆平板车上。

其中６人负责转电缆盘放电缆。

１０人负责将电缆以“Ｏ”字型盘于两辆平板车上，其余２人负责用１２＃铁丝捆邦电缆以防止滑脱。

（四）电缆盘至３２０m处时，将其截断分两次下井。

（五）电缆下井时绞车速度不得超过０．5m/s。

（六）电缆下井后，井下组负责将两辆平板车推至井底绕道边。

（七）井下两组其中一组将先下的３２０m电缆负责从平板车上卸下盘于事先准备好的汽车上（另一组原地待命，等待另外３３０m电缆下井）。

二人负责拆除捆邦的铁丝，其余人员分成两组：一组负责从平板车上卸电缆，一组负责将卸下的电缆盘于汽车上。

（八）电缆装完后用汽车运至西部变电所。

在变电所留够一定量的做头电缆后，开始从西部变电所沿２＃石门给斜井绕道开始敷设，直至３２０m电缆敷设完。

（九）另外３３０m电缆除留足与前３２０m电缆之间的做头距离外，施工方案与前３２０m电缆施工方案相同。

井上敷设高压电缆安全技术措施
一、技术要求
1
2
3
4
5
于50mm。

6、电缆标识牌的装设应符合要求，电缆终端，中间接线盒等地方应装设标识牌，标识牌上内容应填写规范，清晰不易脱落，挂装应牢固。

7、在洗煤厂三车间配电室内敷设电缆时，洗煤厂派人现场指导。

二、技术措施
1
2
3
4
1、提前办理停电手续，经有关领导批签后执行。

2、停送电严格执行“两票”、“三制”制度，倒闸操作严格执行操作规程，禁止带
负荷拉刀闸和带电作业。

3、开工前开好安全会，由现场负责人讲清工作内容及注意事项，向全体参加员工贯彻落实本措施。

4
5
6
7、参加此项工作的其他班组人员，必须由本组一名副组长以上人员带队，负责本组员工在工作过程中的安全。

8、敷设电缆时，所有人员必须听从负责人的统一指挥，扛、拉及放电缆时，动作必须协调一致，任何人不得私自将电缆放下，避免因动作不一致时出现伤人。

9、敷设时，电缆过拐弯处留好余量，防止电缆因绷紧导致把握不住掉落伤人。

10、凡现场登高2m以上作业时必须系保险带进行作业，并有专人监护，登高期间严
11
12、
13。

高压电缆敷设安全技术措施一、工程概况说明-390变电所设备及3303采区安装即将开头，为充分利用春节检修时间做好安装预备，打算就春节检修时间敷设-390变电所两路高压电缆（型号：MYJV223×70）、3303采区变电所一路高压电缆（型号：MYJV223×35）。

-390变电所每路高压电缆分3根，每根长度为500米，3303采区变电所高压电缆长度为580米。

为保证敷设电缆的平安及质量，特编写此措施，以指导施工。

二、施工方案电缆到位后，使用自制滚架放电缆，-250轨道大巷用电机车拽电缆，电缆挂在第6、7钩上（即原高压电缆下方）。

-390行人巷用1辆重车拽电缆，电缆临时挂在动力电缆上方。

303采区变电所电缆滚运至301采区变电所处，人员将一头拉至25KW绞车下车场后用25KW绞车拽至3303采区变电所，电缆挂在动力电缆上方。

三、详细施工方法（一）-390变电所电缆敷设1、将-390变电所第1盘电缆运至变电所门口，选择一起吊点或使用龙门架，利用5吨倒链将电缆滚吊起脱离平板车。

一根Φ50圆钢，然后松倒链，将圆钢连同电缆放在架上。

3、将电缆一端用铁丝固定在电机车尾部。

4、电机车以大约0.5米/秒的速度向前牵引电缆，人员时刻观看电缆放出状况，每隔25米留一人观看电缆运行状态，发觉有可能刮电缆等特别状况时，马上晃灯通知机车司机停车。

5、预留好变电所一段电缆长度后，手动将剩余电缆放出，并放至高压118柜。

6、将电缆简洁挂在电缆钩上，进行下一根电缆的敷设。

7、将第2盘电缆运至-390行人巷上车场，选择一起吊点利用5吨倒链将电缆辊吊起脱离平板车。

8、将放电缆辊架放于电缆辊两侧，在电缆辊中心穿一根Φ50圆钢，然后松倒链，将圆钢连同电缆放在架上。

9、将电缆一端用铁丝固定在矿车上，开头渐渐下放。

10、电缆剩余约160米时停止下放，人工将电缆放出，将另一头返回至第一根电缆终端处，过行人巷两道风门时，先临时从水沟中穿出。

高压电缆敷设安全技术措施高压电缆是一种用于输送高电压电力的电气设备，敷设安全技术措施是确保电缆敷设和使用过程中的安全性的重要环节。

下面将介绍一些常见的高压电缆敷设安全技术措施。

1.前期调查与设计：在进行高压电缆敷设前，需要进行前期调查和设计工作。

包括测量和记录管线路径、施工现场环境的土壤情况、道路状况、地下设施等。

针对不同地质条件、环境要素等，设计敷设方案和施工工艺。

2.电缆选择：根据实际需求和设计要求，选择适合的高压电缆。

电缆应符合国家标准和相关安全规范，具有良好的绝缘性能、电气性能和耐压能力。

3.施工现场准备：确认施工现场的危险源和障碍物，采取必要措施消除或避免危险。

确保施工现场的平整和敞开，并对各类设备、材料、机具等进行检查和保养。

4.人员培训：施工人员在正式施工前应接受高压电缆敷设的技术培训，了解相关安全规范和操作要求，并取得相应的操作证书。

施工现场应配备有持证人员，让其负责指导和管理其他施工人员。

5.施工设备和工具：确保施工设备和工具的运行良好、功能完善、符合要求，并定期对其进行检测和维修。

采取合适的工具和设备，根据敷设的具体情况选择合适的施工方法和技术。

6.安全防护措施：在施工现场设置合适的安全警示标志和安全防护措施，包括设置安全警戒线、禁止通行标识、限高标志等。

确保施工现场的通风良好、无明火，防止发生火灾和爆炸事故。

7.屏蔽和接地：在高压电缆敷设过程中，要进行屏蔽和接地操作。

通过屏蔽措施，防止电缆对外部环境造成干扰和干扰对电缆的影响。

通过接地措施，将电缆的金属屏蔽与地面接地，防止接地故障引起电流通过地面形成触电危险。

8.定期检测和维护：9.危险情况应急预案：在高压电缆敷设过程中，应制定应急预案，包括火灾、施工事故、人员伤害等各种危险情况的处理方法。

培训施工人员掌握应急救援技能，准备好应急救援设备和器材。

总之，高压电缆敷设需要严格遵守相关安全规范和操作要求，采取适当的技术措施确保施工过程的安全性。

编号：AQ-JS-00832( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑井上敷设高压电缆安全技术措施Safety technical measures for laying high voltage cable in well井上敷设高压电缆安全技术措施使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

一、技术要求1、电缆弯曲半径不能小于电缆直径的15倍，电缆不能有拧气。

2、电缆吊挂平直，符合公司和安管部有关规定。

3、敷设和吊挂电缆时不得刮伤电缆。

4、电缆不应悬挂在风管或水管上，不能遭受淋水，电缆上严禁悬挂任何物件，电缆敷设遇到压风管和供水管路时，必须敷设在管子上方，并保持0.3米以上距离。

5、高低压电缆之间距离应大于0.1米，高压电缆之间，低压电缆之间的距离不得小于50mm。

6、电缆标识牌的装设应符合要求，电缆终端，中间接线盒等地方应装设标识牌，标识牌上内容应填写规范，清晰不易脱落，挂装应牢固。

7、在洗煤厂三车间配电室内敷设电缆时，洗煤厂派人现场指导。

二、技术措施1、施工前现场负责人负责带领参加人员进行现场环境安全确认。

2、停电操作严格执行本工种的操作规程和安全规程。

3、停电后必须进行验电、放电、封地、挂接地牌。

4、装设接地线，必须先接接地端，后接导体端。

接触必须良好，严禁缠绕。

拆除地线时，顺序与此相反。

三、安全措施1、提前办理停电手续，经有关领导批签后执行。

2、停送电严格执行“两票”、“三制”制度，倒闸操作严格执行操作规程，禁止带负荷拉刀闸和带电作业。

3、开工前开好安全会，由现场负责人讲清工作内容及注意事项，向全体参加员工贯彻落实本措施。

关于主斜井敷设两趟高压电缆的安全技术措施背景介绍主斜井是煤矿中的一种通风井型，通常用于连接井口与其他巷道，起到通风和运输煤炭的作用。

在现代煤矿中，电力系统已经成为矿井生产中不可或缺的一环。

在主斜井中敷设高压电缆已经成为了一种常见的做法，因为它能够在最短的时间内将电力输送到采区、支护区和综采面。

然而，高压电缆作为一种危险品，其施工和运输过程中需要特别注意安全问题。

本文将介绍在主斜井敷设两趟高压电缆时需要遵守的安全技术措施。

实施方案确定施工方案在主斜井中敷设高压电缆需要制定详细的施工方案，包括施工时间、施工人员、施工工具和材料的选择等。

施工方案需要经过安全专家的评审和审批。

审批通过后，才能进行施工。

保证施工现场的安全施工现场需要选择平坦、通风良好的地方，人员需要佩戴防护设施，确保在施工过程中不受到高压电缆的影响。

施工过程中需要进行安全检查，确保材料和设备的安全性。

做好防雷和接地措施防雷和接地是施工过程中的重要环节。

在敷设高压电缆前，需要组织专业人员进行防雷和接地的检查，并采取相应的措施，保证施工过程中不会受到雷击和外部干扰。

保证施工材料的安全高压电缆的材料需要符合国家相关标准，不得使用厂家生产日期超过 12 个月的高压电缆，不得使用绝缘材料老化的电缆。

在敷设高压电缆时，需要加强对电缆的检查，确保材料的安全性。

保证施工工具的安全施工工具是施工过程中重要的安全环节，需要选择符合安全标准的工具，遵守正确的使用方法。

使用工具前需要进行检查，确保各项安全指标符合要求。

确保人员的安全施工过程中需要选派有高压电缆敷设施工经验的工作人员，对于不具备相关经验的人员进行安全培训。

施工现场需要设置警示标识，并提供安全带、安全网等安全设施。

总结在主斜井敷设两趟高压电缆的过程中，需要制定详细的施工方案，保障现场的安全，做好防雷和接地措施，保证材料和工具的安全，同时也需要保证施工人员的安全。

只有做好这些技术措施，才能保证高压电缆敷设工作的安全顺利进行。

超高压电缆线路的敷设安全技术1、敷设前的安全准备工作（1）施工前安排足够的时间召开站班会进行工作及安全交底。

（2）检查施工所有的工器具设备，保证其具备良好的工作状态。

校核敷设中使用的钢丝绳的机械强度。

检查使用的滚轮有无破损、尖角。

（3）检查电缆敷设路径是否畅通。

检查工井、隧道内敷设电缆时的通风措施，并测量有害气体浓度符合规定数值。

工井及竖井开孔口四周应设置遮拦和安全网防止坠落。

（4）在敷设现场所有施工范围内设好遮拦，挂警示带和醒目的警告牌。

夜间施工时还必须挂示警信号灯。

敷设施工现场要做好防火措施，配备足够的灭火材料和器具。

（5）敷设范围内如有其他运行电缆，则施工时还要切实做好邻近运行电缆的保护措施。

2、敷设时的安全要求（1）建立准确、可靠的安全通信系统。

需要就近操作电源开关，随时暂停电缆牵引，保证电缆设备不受损失。

1）在电缆盘、卷扬机及其关键部位位置摇铃开关、电铃、无线电对讲机等设备，并派专人操作和监视。

2）制定统一的指挥信号和行动规则，信号要简单，控制要迅速可靠，在电缆敷设之前应将控制信号系统安装及调试并将信号装置的使用方法向所有敷设电缆的人员交代清楚。

（2）采取必要的安全技术措施。

1）采用制动装置控制线盘的转动。

2）利用防捻器消除扭转应力。

3）安装张力计监视牵引力大小。

敷设时在卷扬机及电缆盘两端装设张力机，当电缆敷设中的牵引力超过允许值时，可迅速通过控制接点的设备来切断电源。

（3）其它应注意的安全事项。

1）敷设前接临时电源箱时要用固定插头，电源箱外壳必须可靠接地。

2）电缆拖动时，严禁用手搬动电缆，以防压伤。

电缆牵引时，所有人员严禁在牵引内角停留，施工人员应站在安全位置，精神集中地听从统一指挥。

3）在竖井、隧道等较复杂的敷设地方，施工中如遇到现场突然停电，应立即刹紧线盘并收紧所有抛锚绳。

超高压电缆线路的敷设安全技术（二）主要涉及线路规划、材料选择、施工技术及设备保护等方面。

以下将详细介绍超高压电缆线路敷设安全技术的相关内容。

安全技术/电气安全井下敷设高压电缆措施一、工程概述根据生产的需要和供电需求现在-435水平安装一部移动变电站，需从-356采区变电所2#移动变电站敷设一路高压电缆到-435水平新安装的移动变电站。

为了保证敷设高压电缆能够安全、优质、高效、顺利的完成，特编写本施工安全技术措施。

二、施工准备1、编制本施工安全技术措施，并进行措施审批。

2、施工前组织施工人员熟悉工作环境、质量标准及本措施。

3、施工人员施工前准备好所用的工具。

三、施工顺序将高压电缆盘至小电缆辊清点检查所有工具运送至井口下井副井南门支三角架吊起电缆放到支架上电缆一头放至-435另一头放至-356变电所四、劳动组织及工期安排1、劳动组织：机电科井下机修班、电修班、加工班和工区机电人员2、工期安排：2009年10月4日时至10月4日时3、施工时分三小组，各班班长为小组组长，负责施工时本小组安全工作。

五、安全注意事项1、所有参加人员必须学习本规程，未贯彻本规程者，严禁参加施工。

2、所有参加人员必须听从负责人的统一指挥，严禁盲目作业。

3、施工负责人负责将施工前所用的工具、材料、配件准备齐全并试验合格后，提前运放到位。

4、参加施工人员必须按《煤矿安全规程》及技术操作规程作业。

5、参加施工人员在施工过程中不得迟到、早退，班前不允许喝酒，班中不做与工作无关的事情，有特殊情况不能参加者，需提前与负责人联系，以便于工作安排。

6、参加施工人员工作时要确保安全，做好自主保安工作，本着三不伤害的原则完成任务。

7、起吊高压电缆时应注意以下几点：○1起吊或牵引现场必须有专人负责指挥、协调、监护。

○2起吊或牵引前施工负责人必须仔细检查起吊工具，发现问题及时处理。

○3起吊用的手拉葫芦吨位必须是5吨的，严禁使用不合格的工具等。

8、高压电缆推进罐笼后要用加工的木楔堰住电缆辊，以防开车时电缆辊前后窜动。

利用大罐装电缆，小罐必须推入装满矸石或河沙的矿车，以此来减少张力差。

9、使用手拉葫芦时，施工负责人要检查好手拉葫芦的吨位是否符合施工要求，对手拉葫芦、绳套、绳卡认真检查，不合格的严禁使用。
