Petrel入门培训02断层建模Pillar网格化

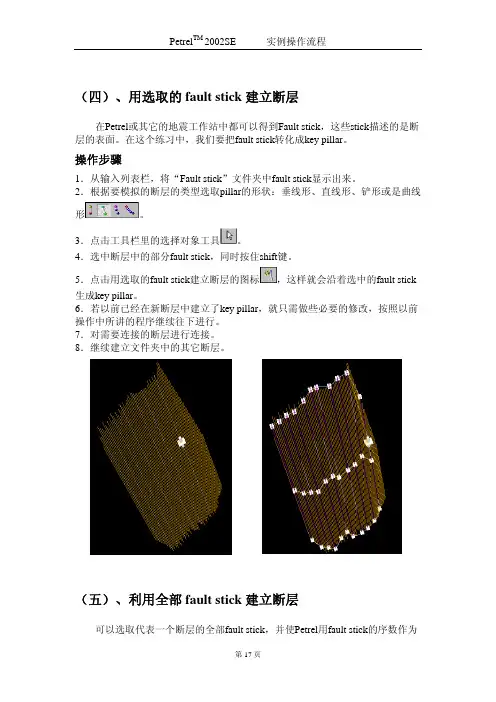

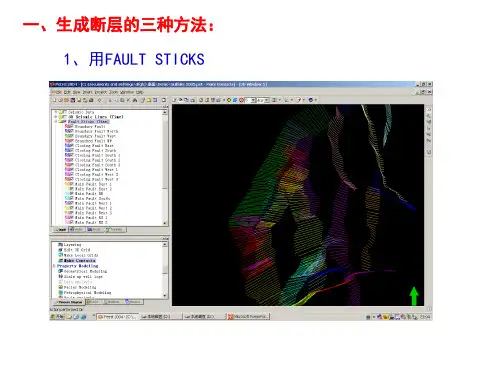

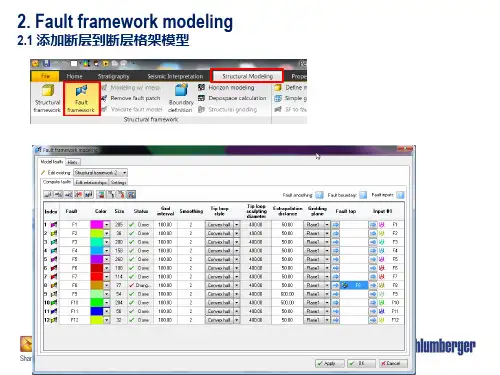

（四）、用选取的fault stick 建立断层在Petrel 或其它的地震工作站中都可以得到Fault stick ，这些stick 描述的是断层的表面。

在这个练习中，我们要把fault stick 转化成key pillar 。

操作步骤1．从输入列表栏，将“Fault stick ”文件夹中fault stick 显示出来。

2．根据要模拟的断层的类型选取pillar 的形状：垂线形、直线形、铲形或是曲线形。

3．点击工具栏里的选择对象工具。

4．选中断层中的部分fault stick ，同时按住shift 键。

5．点击用选取的fault stick 建立断层的图标，这样就会沿着选中的fault stick 生成key pillar 。

6．若以前已经在新断层中建立了key pillar ，就只需做些必要的修改，按照以前操作中所讲的程序继续往下进行。

7．对需要连接的断层进行连接。

8．继续建立文件夹中的其它断层。

（五）、利用全部fault stick 建立断层可以选取代表一个断层的全部fault stick ，并使Petrel 用fault stick 的序数作为输入。

这是一个快速的方法，但必须要求这些fault stick对断层而言具有代表性，也就是说不含有噪音（noise）。

操作步骤1．从输入列表栏，将“Fautl stick”文件夹中fault stick显示出来。

2．根据要模拟的断层的类型选取pillar的形状：垂线形、直线形、铲形或是曲线形。

3．点击工具栏里的选择对象工具。

4．选中断层中的全部fault stick。

保证Petrel资源管理器是开的，并且在3D窗口中点击的断层在Petrel资源管理器中是被激活的。

5．点击用fault stick、表面或解释结果建立断层的图标，这样就会沿着选中的断层生成key pillar。

6．若以前已经在新断层中建立了key pillar，就只需做些必要的修改，并按照以前练习中所讲的程序继续往下进行。

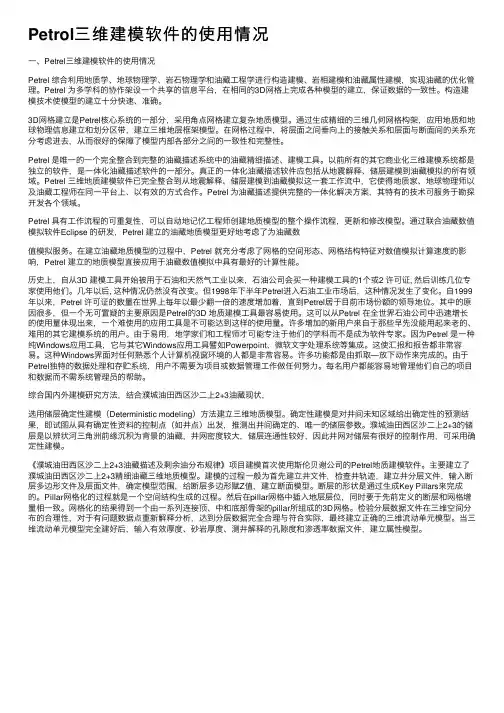

Petrol三维建模软件的使⽤情况⼀、Petrel三维建模软件的使⽤情况Petrel 综合利⽤地质学、地球物理学、岩⽯物理学和油藏⼯程学进⾏构造建模、岩相建模和油藏属性建模，实现油藏的优化管理。

Petrel 为多学科的协作架设⼀个共享的信息平台，在相同的3D⽹格上完成各种模型的建⽴，保证数据的⼀致性。

构造建模技术使模型的建⽴⼗分快速、准确。

3D⽹格建⽴是Petrel核⼼系统的⼀部分，采⽤⾓点⽹格建⽴复杂地质模型。

通过⽣成精细的三维⼏何⽹格构架，应⽤地质和地球物理信息建⽴和划分区带，建⽴三维地层框架模型。

在⽹格过程中，将层⾯之间垂向上的接触关系和层⾯与断⾯间的关系充分考虑进去，从⽽很好的保障了模型内部各部分之间的⼀致性和完整性。

Petrel 是唯⼀的⼀个完全整合到完整的油藏描述系统中的油藏精细描述、建模⼯具。

以前所有的其它商业化三维建模系统都是独⽴的软件，是⼀体化油藏描述软件的⼀部分。

真正的⼀体化油藏描述软件应包括从地震解释、储层建模到油藏模拟的所有领域。

Petrel 三维地质建模软件已完全整合到从地震解释、储层建模到油藏模拟这⼀套⼯作流中，它使得地质家、地球物理师以及油藏⼯程师在同⼀平台上、以有效的⽅式合作。

Petrel 为油藏描述提供完整的⼀体化解决⽅案，其特有的技术可服务于勘探开发各个领域。

Petrel 具有⼯作流程的可重复性，可以⾃动地记忆⼯程师创建地质模型的整个操作流程，更新和修改模型。

通过联合油藏数值模拟软件Eclipse 的研发，Petrel 建⽴的油藏地质模型更好地考虑了为油藏数值模拟服务。

在建⽴油藏地质模型的过程中，Petrel 就充分考虑了⽹格的空间形态、⽹格结构特征对数值模拟计算速度的影响，Petrel 建⽴的地质模型直接应⽤于油藏数值模拟中具有最好的计算性能。

历史上，⾃从3D 建模⼯具开始被⽤于⽯油和天然⽓⼯业以来，⽯油公司会买⼀种建模⼯具的1个或2 许可证, 然后训练⼏位专家使⽤他们。

Petrel软件实例操作流程目录第一章Petrel简介一、安装并启动Petrel (01)二、界面介绍 (02)第二章Petrel处理流程介绍一、数据准备 (07)二、断层建模 (14)三、Pillar Gridding (22)四、Make H orizon (27)五、深度转换（可选步骤） (32)六、Layer ing (34)七、建立几何建模 (35)八、数据分析 (36)九、相建模 (42)十、属性建模 (51)十一、体积计算 (60)十二、绘图 (64)十三、井轨迹设计 (66)十四、油藏数值模拟的数据输入和输出 (69)第一章Petrel简介一、安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE，如果LICENSE过期，请和我们技术支持联系。

然后按下面的顺序打开软件。

1. 双击桌面上的Petrel图标启动Petrel。

2. 如果是第一次运行Petrel，在执行Petrel运行前会出现一个Petrel的介绍窗口。

3. 打开Gullfaks_Demo项目。

点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。

二、界面介绍（一）、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的“文件”、“编辑”、“视图”、View等下拉菜单，以及一些用于打开、保存project的标准工具，在菜单条下面的工具条里还有更多工具。

在Petrel里，工具条还包含显示工具。

此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel相关的功能。

后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。

操作步骤1.点击上面工具条中的每一项看会出现什么。

你可以实践一些更感兴趣的选项。

PETREL操作流程1.前期数据准备地震数据体，断层线FAULT LINS OR 断层棍FAULT STICKS，FAULTPOL YGONS，数字化的等值线。

工区内各井的坐标，顶深，海拔，底深（完钻井深），东西偏移，方位角，倾角，砂岩分层数据，砂层等厚图，测井曲线（公制单位），单井相，各层沉积相图，砂岩顶面构造图，单井岩性划分，测井解释成果表，含油面积图。

（在编辑数据的过程中，命名文件时最好数据文件名都和井名一致）2.数据加载①加载井口数据（WELL HEADERS）WELL_NAME X Y KB TOP BOTTOM SYMBOL井名X坐标Y坐标海拔顶深底深（完钻）井的类型②加载井斜数据（WELL PATH）第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY（单井用WELL LOGS，多井加井斜可用PRODUCTION LOGS）③加载分层数据（WELL TOPS）（包括断点数据）MD WELLPOINT 层名WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以WELL TOPS加载之后删除系统的缺省项，新建4项，对应输入数据的列，名称进行编辑，Sub-sea Z values must be negative!(低于海平面的Z值都为负)，该选项在编辑时不要选中④加载测井曲线（WELL LOGS）LAS格式文件MD RESIS AC SP GR曲线采用0.125m的点数据（1m8个点数据），注意有的曲线单位要由英制转换为公制，如：AC 英制单位μs/in要换成工制单位μs/m，再用转换程序转换为LAS格式文件进行输入，以提高数据的加载速度。

如果有孔渗饱数据，按相同格式依次排列即可。

在/INPUT DATA中设置数据的排列顺序，曲线内容较多，系统缺省项只有MD，所以要用SPECIFY TO BE LOADED定义新的曲线，对应加载数据的列数，名称和属性进行编辑。
