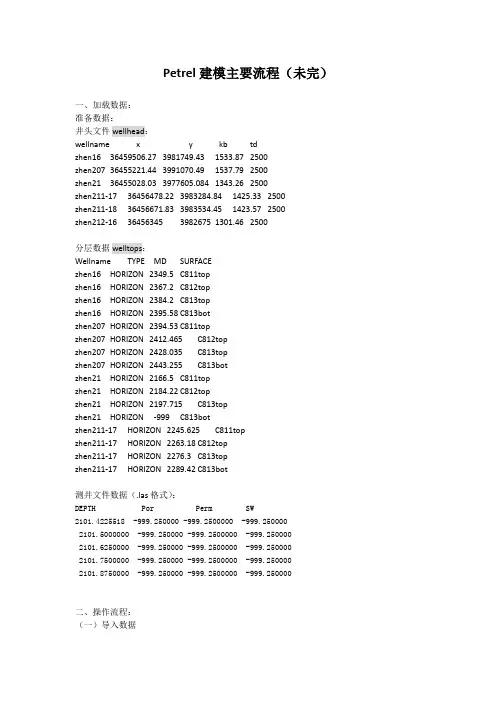

Petrel建模主要流程（未完）一、加载数据：准备数据：井头文件wellhead：wellname x y kb tdzhen16 36459506.27 3981749.43 1533.87 2500zhen207 36455221.44 3991070.49 1537.79 2500zhen21 36455028.03 3977605.084 1343.26 2500zhen211-17 36456478.22 3983284.84 1425.33 2500zhen211-18 36456671.83 3983534.45 1423.57 2500zhen212-16 36456345 3982675 1301.46 2500分层数据welltops：Wellname TYPE MD SURFACEzhen16 HORIZON 2349.5 C811topzhen16 HORIZON 2367.2 C812topzhen16 HORIZON 2384.2 C813topzhen16 HORIZON 2395.58 C813botzhen207 HORIZON 2394.53 C811topzhen207 HORIZON 2412.465 C812topzhen207 HORIZON 2428.035 C813topzhen207 HORIZON 2443.255 C813botzhen21 HORIZON 2166.5 C811topzhen21 HORIZON 2184.22 C812topzhen21 HORIZON 2197.715 C813topzhen21 HORIZON -999 C813botzhen211-17 HORIZON 2245.625 C811topzhen211-17 HORIZON 2263.18 C812topzhen211-17 HORIZON 2276.3 C813topzhen211-17 HORIZON 2289.42 C813bot测井文件数据（.las格式）：DEPTH Por Perm SW2101.4225518 -999.250000 -999.2500000 -999.2500002101.5000000 -999.250000 -999.2500000 -999.2500002101.6250000 -999.250000 -999.2500000 -999.2500002101.7500000 -999.250000 -999.2500000 -999.2500002101.8750000 -999.250000 -999.2500000 -999.250000二、操作流程：（一）导入数据1、导入井头数据：Insert-- New well folder在Input框生成导入数据：右键点击在弹出框中选中，找到wellhead文件。

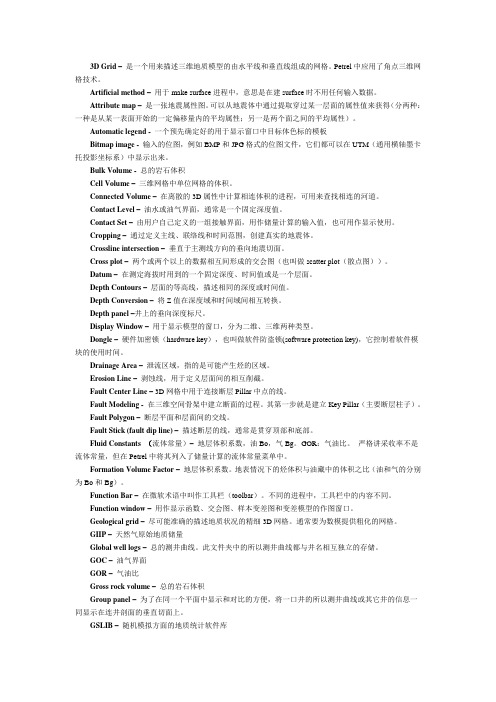

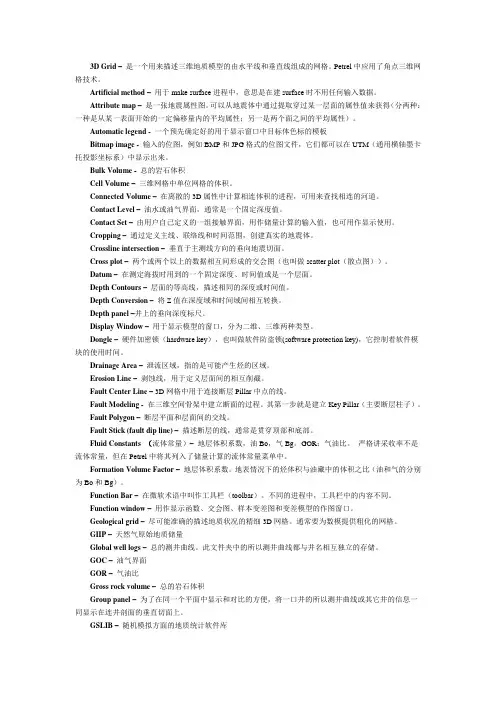

3D Grid –是一个用来描述三维地质模型的由水平线和垂直线组成的网格。

Petrel中应用了角点三维网格技术。

Artificial method –用于make surface进程中，意思是在建surface时不用任何输入数据。

Attribute map –是一张地震属性图。

可以从地震体中通过提取穿过某一层面的属性值来获得（分两种：一种是从某一表面开始的一定偏移量内的平均属性；另一是两个面之间的平均属性）。

Automatic legend - 一个预先确定好的用于显示窗口中目标体色标的模板Bitmap image - 输入的位图，例如BMP和JPG格式的位图文件，它们都可以在UTM（通用横轴墨卡托投影坐标系）中显示出来。

Bulk Volume - 总的岩石体积Cell Volume–三维网格中单位网格的体积。

Connected Volume –在离散的3D属性中计算相连体积的进程，可用来查找相连的河道。

Contact Level–油水或油气界面，通常是一个固定深度值。

Contact Set –由用户自己定义的一组接触界面，用作储量计算的输入值，也可用作显示使用。

Cropping–通过定义主线、联络线和时间范围，创建真实的地震体。

Crossline intersection–垂直于主测线方向的垂向地震切面。

Cross plot–两个或两个以上的数据相互间形成的交会图（也叫做scatter plot（散点图））。

Datum–在测定海拔时用到的一个固定深度、时间值或是一个层面。

Depth Contours–层面的等高线，描述相同的深度或时间值。

Depth Conversion–将Z值在深度域和时间域间相互转换。

Depth panel–井上的垂向深度标尺。

Display Window–用于显示模型的窗口，分为二维、三维两种类型。

Dongle–硬件加密锁（hardware key），也叫做软件防盗锁(software protection key)，它控制着软件模块的使用时间。

层是否开启。
33.
答：井设计模块加入了工程评价，即对不同的工程参数计算钻井费用，可以对同样的靶点、
不同钻井参数情况下多种井轨设计方案以及不同靶点统一钻井平台情况下多套方案的评估，
从而优选出最佳方案。
34.
答：截断高斯模拟算法要求被模拟的对象在空间上具有顺序分布的特点，模拟前需给出待模拟相的顺序、边界、进退积关系、指进系数、指示变差函数等。优点是易于使用、快速、灵活，且易于对硬数据和软数据进行条件约束，能够恢复统计特征；实现受样品点处相类型的约束，忠实于先验的垂向相百分比和相之间具体的转换顺序。
41.
答：在2004版是可以输出NET MAP的，只是输出位置发生了变化，在2002SE版中，你输 出哪一个层的，就显示那一层，然后如你提到的在面板中选择输出就可以了，在2004版可以不显示，而在输出中来选择即可。操作步骤是点击你要输出的属性体，选择SETTING，然后找到OPERATION那一项，里面有make map from property,但是需要注意的是不同的属性体，提示的做MAP的内容有一些差别，在相的类型里面是不让你来进行NET MAP的，我试验了一下，可以通过以下方式达到你所要的结果，首先用运算器算出一个属性体，这个属性体的类型选择为N/G的类型，那么N/G＝IF(FACES=1,1,0)，由于选择了净毛比的类型，就可以来进行砂岩厚度图的制作了，如果在你的FACE属性体上是不可以计算的，每个ZONE的选择，在下面的ZONE里面选择，也可以所有的ZONE 一起做。
20.
答：主要是避免了02在层面插值过程中出现异常值的问题，设置最小厚度避免02出现的上下层面重叠，地层厚度为0的问题，使建立的模型成果率更高，减少的编辑工作量。
21.
答：对生长断层、地层内部断层做了处理，可以进行分地层、分断层设置断层与层面之间的关系，方便的设置断距及允许沿断层延伸方向上断层出现反转。

Petre‎l建模常用‎术语Petre‎l引入了一‎些新的术语‎和公式表达‎式，现简要地解‎释如下。

3D Grid –是一个用来‎描述三维地‎质模型的由‎水平线和垂‎直线组成的‎网格。

Petre‎l中应用了‎角点三维网‎格技术。

Artif‎i cial‎metho‎d–用于mak‎e surfa‎c e进程中‎，意思是在建‎s u rfa‎c e时不用‎任何输入数‎据。

Attri‎b ute map –是一张地震‎属性图。

可以从地震‎体中通过提‎取穿过某一‎层面的属性‎值来获得（分两种：一种是从某‎一表面开始‎的一定偏移‎量内的平均‎属性；另一是两个‎面之间的平‎均属性）。

Autom‎a tic legen‎d - 一个预先确‎定好的用于‎显示窗口中‎目标体色标‎的模板Bitma‎p image‎- 输入的位图‎，例如BMP‎和JPG格‎式的位图文‎件，它们都可以‎在UTM（通用横轴墨‎卡托投影坐‎标系）中显示出来‎。

Bulk Volum‎e- 总的岩石体‎积Cell Volum‎e–三维网格中‎单位网格的‎体积。

Conne‎c ted Volum‎e–在离散的3‎D属性中计‎算相连体积‎的进程，可用来查找‎相连的河道‎。

Conta‎c t Level‎–油水或油气‎界面，通常是一个‎固定深度值‎。

Conta‎c t Set –由用户自己‎定义的一组‎接触界面，用作储量计‎算的输入值‎，也可用作显‎示使用。

Cropp‎i ng–通过定义主‎线、联络线和时‎间范围，创建真实的‎地震体。

Cross‎l ine inter‎s ecti‎o n–垂直于主测‎线方向的垂‎向地震切面‎。

Cross‎plot–两个或两个‎以上的数据‎相互间形成‎的交会图（也叫做sc‎atter‎plot（散点图））。

Datum‎–在测定海拔‎时用到的一‎个固定深度‎、时间值或是‎一个层面。

Depth‎Conto‎u rs–层面的等高‎线，描述相同的‎深度或时间‎值。

按钮说明
创建/编辑井分层 创建/编辑曲线填充颜色 添加新井
3.1 2D相关面板下的井相关
井相关 编辑曲线颜色填充
1. 双击流程栏中的Well Correlation ,点 击“Create new well section”按钮,添加 相关面板. 2. 在well 文件夹中选择待添加到面板 中的井. 3.在well 文件夹Global Well Logs中选 择相关连井剖面(显示窗口)中使用的测 井曲线. 4. 选择 make/edit well tops 按钮. 5. 编辑井分层的位置.
- 观察3D下的变化.
10. 改变地震剖面的settings 窗口中颜 色 (在 colors 标签中). 移动颜色设置中 的不透明曲线,观察变化.
备注:
3D下对地震解释的结果进行质量控制 的最佳方法是使用地震剖面播放器显 示数据体的内部信息.
3. 井相关
PETREL可以在屏幕上进行快速相关操作. 在井剖面可以进行多井显示,层位拾取,基 准面校正,加入新井和相关过的井进行比较.
2 地震解释 2.1 断层解释 2.2 层位追踪
3 井相关 3.1 2D面板下的井相关 3.2 3D窗口下的井相关
4 创建/编辑井分层 4.1 创建井分层
5 定义模型 6 建立断层模型
6.1 使用 Key Pillars定义模型 6.2 编辑 Key Pillars
7 Pillar Gridding 7.1 Pillar Gridding的处理步骤 7.2 网格构架的质量控制
为了达到数据的最佳显示,定义颜色模板很重要. 对于同类数据对象Petrel拥有多种模 板描述色标的参数设置.例如:属性、深度/时间、厚度.
色标的定义:
1. 激活某一surface (点击选中).

备注:
要使用功能栏中create new discrete well log 按钮,必须击活create/edit discrete log 按钮 . 在global well logs文件夹中选择的井曲 线,该曲线的settings 标签中中颜色标 签可以改变充填的图案
4 创建/编辑井分层
按钮说明
创建新多边形 层位解释 可引导的自动追踪 种子点自动追踪 断层解释
2.1 断层的地震解释
断层可解释为断层pillars或断层线,断层解释要在显示的地震剖面上完成,解释的断层 线可作为后续断层模型的输入.
断层线的解释: 1. 插入Inline Intersection并显示地震 数据（蓝色按钮）. 2. 单击Seismic Interpretation处理步骤 使之处于活动状态. 3. 单击功能栏中的 Interpret Faults 按 钮 (或使用快捷键 F). 4. 在活动状态的主测线上通过数字化 断层线来解释某一主断层. 5. 记住使用快捷键N或单击Start New Polygon 按钮在每条线之间插入（断 点）标志. 6. 在同一方向上向前移动n条线继续解 释同一断层. 7. 完成一个断层的解释后单击 PETREL 资源浏览器中断层文件使之 处于非活动状态 .
备注:
也可以在PETREL 资源管理器窗口中 单击鼠标右键添加新的文件夹 (选择
Insert Folder).
1.2 载入数据
当载入数据时,要确定载入什么类型的数据.用户可以自由定义载入数据的类型,我们 建议把载入的数据分类归入不同类型的文件夹.
载入数据: 1. 击活要载入数据的文件夹 . 2. 打开菜单栏中的Insert 栏,选择 Import (on selection). 3. 在输入文件对话框中从下拉菜单中 选择正确的文件格式和准备载入的文 件. - 使用Ctrl 键可以同时载入多个文件.

根据井斜文件，选择输入数据类型
选择了输入类型后，根 据文件类型，对各列数 据定义
设定MD深度计算的方法依据
MD、DEV、AZIM是最常 用的井斜文件类型
Petrel 地质建模系统
常规数据导入>测井曲线的导入： 右键单击wells，在 菜单中选择import （on selection）
在弹出窗口选择文件类型为 well logs (ASCII) （*.*）， 选择准备好的井轨迹文件
井斜文件包含内容分四种： 1、MD、INCL、AZIM 2、TVD、X、Y 右键单击wells，选择输入，弹出对话框，在文件类 型一栏选择well path/deviation（ASCII)(*.*),选 择井斜文件，打开
3、X、Y、Z
4、DX、DY、TVD
Petrel 地质建模系统
井斜数据的导入
C、调整pillar时选中这个按钮，让 pillar的移动沿着走势的切线被调节
Petrel 地质建模系统
数据加载 地层对比 断层建模 Pillar 网格化 分层
Petrel介绍
相建模
编辑数据 岩石物性建模
体积计算
绘图
井位设计
Petrel 地质建模系统
点击process栏里的pillar gridding，会自动弹出一 个2D的窗口
利用右侧的make 点击右侧的 new I boundary trend和 ， 沿着所有井的边缘圈定一个 new J trend按钮设定I、J趋 边界 势方向，趋势线尽量沿着主 要的断层，以避免后期操作 导致网格重叠
双击pillar gridding，弹出 对话框，设定网格大小， apply。检查生成网格是否 存在问题，一切无误点OK， 产生3D网格

Petrel地质建模部分实用操作手册目录第一章Petrel简介 (1)1.1 关于本手册 (5)1.2 Petrel Workflow Tools功能简介 (6)1.3 安装并启动Perel (7)1.4 Perel用户界面简介 (8)1.5 菜单及工具条 (10)第二章数据格式说明及加载 (11)2.1 数据准备 (11)2.2 数据输入 (15)练习2-1 创建一个工区 (16)练习2-2 加载井数据 (16)练习2-3 加载分层数据 (20)练习2-4 加载地震数据 (21)2.3 编辑整理数据 (22)2.3.1 自动生成断层多变形 (22)2.3.2 生成/编辑Polygons (23)2.3.3 生成/编辑Surface (24)2.3.4 面体积计算 (27)2.4 井数据的管理 (27)2.4.1归类引擎（Saved searches） (28)2.4.2井滤波（well filter） (29)第三章聚类分析与井相关 (30)3.1 属性（地震、测井）聚类分析和判断 (30)3.2 井相关（Well Correlation） (37)第四章速度模型与域转换............................................................................. 错误!未定义书签。

4.1 构建速度模型.................................................................................. 错误!未定义书签。

4.2 时间-深度转换 ................................................................................ 错误!未定义书签。

第五章框架模型............................................................................................. 错误!未定义书签。

Petrel软件实例操作流程目录第一章Petrel简介1。

1安装并启动Petrel……………………………….。

.01 1。

2界面介绍…………………………………………。

..02 1。

3常用术语…………………………………………。

.。

10第二章Petrel处理流程介绍2.1数据准备.............................................。

(15)2.2断层建模.............................................。

(20)2。

3 Pillar 网格化………………………………….…。

302.4创建层面网格……………………………………。

352.5时深转换………………………………………….。

402。

6细分地层 (42)2.7建立几何模型………………………………….…。

432.8离散化测井曲线…………………………………。

442。

9数据分析 (45)2.10相建模…………………………………….。

……。

.502。

11属性建模……………………………………….。

62 2。

12体积计算……………………………………。

.….。

712。

13绘图………………………………………….。

…。

.75 2。

14井轨迹设计…………………………………。

….。

772.15油藏数值模拟的数据输入和输出………。

.……。

80第一章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序,安装的过程中不要把DONGLE插入USB插槽,安装完毕，再插入DONGLE,如果LICENSE过期,请和我们技术支持联系，然后按下面的顺序打开软件.1. 双击桌面上的Petrel图标启动Petrel。

2. 如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。

3。

打开Gullfaks_Demo项目.点击文件〉打开项目，从项目目录中选择Gullfaks_2002SE.pet。

4/14/2014
5
PETREL 软件介绍之 建模基本流程
建模基本流程
Property Modeling
Geometrical Modeling 几何模型是诸如单元格高度，总体积，总深度和油水界面上部的属 性，是利用提前定义的系统变量计算获得。每一个单元格会得到一个对 应于选择的系统变量的数值。这些属性可以和地球物理属性（比如Sw变 化）放在一起作为是体积计算中数学操作的重要部分。 Scale up of Well Logs 地球物理属性建模的时候，模型区域被产生的三维网格分割。每一 个网格单元格会对于每一种属性拥有一个单一的值。通常网格单元比起 测井曲线的采样间隔要大许多，所以测井曲线必须在能装进网格前作粗 化。这一过程有时也叫做测井曲线方波化。 Data analysis 数据分析是对数据和推测数据的一个质量控制过程，同时也是为相 建模和属性建模准备输入。
4/14/2014
4
PETREL 软件介绍之 建模基本流程
建模基本流程
Structural Modeling
Make Horizons Make Horizons过程是Petrel在三维网格中定义垂向分割的第一个 步骤。一般地震解释数据用于定义油藏模型的主要垂向结构。当我们把 层面（Horizon）引入到Pillar Gridding生成的一系列的Pillar中，所 有的Pillar和层面之间的交点变成了三维网格的一个节点。 Make Zones and Layering Make Zones 和 Make Sub Zones过程是定义三维网格的垂向分割的 最后两个步骤。Make Zones过程是被用于地质上的地层（厚度）可以得 到的情况。当没有地层数据提供的时候这个步骤可以省略。Make Sub Zones或者叫做Layering是让用户定义一个最终的网格的垂向分割，这 个分割依据分割的垂向网格的厚度或者是总的单元格个数的要求。

Petrel 地震地质解释和建模使用技巧2015斯伦贝谢科技服务(北京)有限公司Copyright Notice© 2015 Schlumberger. All rights reserved.No part of this manual may be reproduced, stored in a retrieval system, or translated in any form or by any means, electronic or mechanical, including photocopying and recording, without the prior written permission of Schlumberger Information Solutions, 5599 San Felipe, Suite 1700, Houston, TX 77056-2722.DisclaimerThe License Agreement governs use of this product. Schlumberger makes no warranties, express, implied, or statutory, with respect to the product described herein and disclaims without limitation any warranties of merchantability or fitness for a particular purpose. Schlumberger reserves the right to revise the information in this manual at any time without notice.Trademark InformationSoftware application names used in this publication are trademarks of Schlumberger. Certain other products and product names are trademarks or registered trademarks of their respective companies or organizations.目录1.1 斜井井轨迹在Well Section窗口中的4种投影方式原理 (4)1.2 Well section下打印连井剖面图 (8)1.3 well section下设置隐含的边界显示单曲线道局部充填 (11)1.4 well section下井上解释断层断距显示 (15)1.5 在指定深度范围内修改测井曲线 (18)1.6 Petrel和Excel一体化快速生成测井解释成果表 (19)1.7 Petrel2014如何加载TVD/TVDSS索引的测井曲线 (23)1.8 对不同井的测井曲线使用不同的算法进行粗化 (25)1.9 拼接不同深度段的测井曲线 (27)1.10 每种沉积相的测井曲线范围统计 (29)1.11 3Dwindow中如何连接well top (32)1.12 Petrel中如何快速生成断层Polygon (33)1.13 surface上对特定polygon范围进行单独赋值 (34)1.14 如何实现多边形的合并Merge Polygons (37)1.15 Petrel如何在Surface上显示图片 (40)1.16 如何将多个surface对应的的平均值同时输出到excel表格中 (42)1.17 根据两个Surface生成TST和TVT Map (43)1.18 如何将Well heads在Surface附近显示 (45)1.19 在Make surface的时候如何将结果往边界多边形外扩一些 (47)1.20 如何计算某个zone内饱和度曲线的加权平均值 (50)1.21 如何由离散相曲线计算砂体或薄互层的厚度 (51)1.22 如何批量生成zone的厚度图 (53)1.23 计算特定井和特定Zone的砂层厚度 (54)1.24 批量计算单井上每个zone中砂岩段的数量 (56)1.25 用曲线截断创建离散的净厚度图 (60)1.26 地震体三维渲染显示不清晰时的解决方法 (64)1.27 如何使用用户自定义边界切割地震体 (65)1.28 三维显示沿层切割地震体 (67)1.29 如何在Petrel中如何往已有的Survey中加载相邻位置的地震体 (68)1.30 如何计算多口井周层面属性统计值 (71)1.31 Petrel中地震Vintage的管理 (76)1.32 Petrel中如何按地震工区加载二维地震数据 (80)1.33 Petrel 2014中合成地震记录显示设定 (84)1.34 Petrel 2014中对于切地震剖面的快速设置 (87)1.35 Petrel中如何对地震数据进行抽稀 (88)1.36 Petrel中如何沿井轨迹提取地震数据的振幅 (89)1.37 Petrel中如何实现地震解释层位的合并 (90)1.38 如何加载2D数据 (92)1.39 依据Horizon和Fault剪切地震数据体 (93)1.40 如何在Petrel移动地震数据体 (94)1.41 按用户自定义范围到处2D地震测线 (96)1.42 Petrel如何加载信息缺失的二维地震数据 (101)1.43 将Jason 的子波加载到Petrel中 (105)1.44 如何在Petrel中提取可靠的子波 (107)1.45 如何在Function window按照某一曲线的属性显示交会图 (109)1.46 如何在Function window按照深度筛选交会图 (110)1.47 如何用Zone log过滤直方图 (113)1.48 如何合并多井的Checkshot数据到一个文件夹 (114)1.49 Petrel中如何做好井震对比 (116)1.50 如何将井分层与矫正后的Vo面均显示在X,Y,V域 (123)1.51 如何批量输出井斜 (125)1.52 使用部分井进行Data Analysis (126)1.53 Petrel 中如何批量修改井类型 (130)1.54 如何加载多口井轨迹在一个文件 (131)1.55 Petrel工区井的X坐标没区带号 (134)1.56 井坐标为经纬度如何加载 (135)1.57 一种简单安全的方式添加自定义井符号 (136)1.58 Petrel中蚂蚁体的运算技巧 (140)1.59 Petrel蚂蚁体介绍及参数设置 (144)1.60 如何利用蚂蚁体提取小断裂 (151)1.61 如何生成Azimuthal Map (155)1.62 如何在Petrel中加载经纬度的点数据 (157)1.63 使用自定义速度函数进行时深转换 (159)1.64 在Function Window中如何如用第三变量调整数据点的颜色 (161)1.65 Petrel中如何创建客户化岩性符号 (162)1.66 Petrel如何按宽度显示岩性 (164)1.67 如何批量移动断层 (168)1.68 如何生成用户自定义的离散属性面 (170)1.69 如何在Petrel中有效地组织数据 (173)1.70 如何在Petrel中自动形成断层多边形 (175)1.71 如何使用Clean Project History选项清理工区历史 (177)1.72 神经网络分类中的主成分分析 (178)1.73 如何对井一定范围外的网格粗化的同时保留井附近的原始网格 (182)1.74 以一种自定义的方式进行网格粗化 (186)1.75 如何在现有速度模型中加入其他速度异常体 (188)1.76 Petrel2014 Structural Framework工区保存错误解决方案 (189)1.77 剥蚀带的建模技术 (191)1.78 在属性建模中使用Local varying azimuth (192)1.79 多条二维测线速度数据建立速度模型 (195)1.80 如何对属性模型进行切割或者局部更新 (203)1.81 一个简单的工作流计算几个层面的均值并输出 (205)1.82 如何用Petrel Workflow快速整理层位数据 (207)1.83 如何用Petrel Workflow快速整理断层多边形数据 (210)1.84 运用workflow批量生成变化变程的属性模型 (211)1.85 运用Workflow统计地震测线长 (214)1.86 运用Workflow统计井间距离 (215)1.87 运用Workflow批量生成断层与上下盘层位交线 (218)1.88 Petrel全新的断层解释-建模一体化工作流 (220)1.89 使用Inspector工具修改模型中单个网络的属性 (221)2.1 PetroMod中如何优化断层在剖面上的形态 (223)2.2 PetroMod 中如何进行油源对比 (225)2.3 PetroMod模型在Petrel中显示 (228)3.1 GeoX中如何客户化输出GeoX Report到Excel中 (230)3.2 GeoX新许可设置流程 (237)1.1 斜井井轨迹在Well Section窗口中的4种投影方式原理在Petrel的连井剖面窗口（Well Section Window）中显示斜井轨迹是一个十分实用的功能。

修改其 深度值 （填入 等高线 值）
全部等高线描完，深度值给定 每个面的所有等高线 在一个polygon文件中
精选版课件ppt
43
描断层线
全部等断层线描完 每个面的所有断层线 在一个polygon文件中
精选版课件ppt
44
选择make surface
利用数 字化等 高线做 矢量构
造面
精选版课件ppt
小层号 0101 0102 0103 0104 0105 0106 0107 0108
井号 1-223 1-223 1-223 1-223 1-223 1-223 1-223 1-223
单井纵向排列，保存为一个文件，文件名为 well top . prn
精选版课件ppt
23
其它数据
断点深度 2334 2116.2 2699.4 1342.5 1394.8 1553.1 2155.4 1865.4
GR 127 127 126.8
POR 0.25 0.19 0.26
PERM 325 336 395
单井整理，每口井保存为一个文件，文件名为 井名.prn
精选版课件ppt
21
井数据
相数据
DEPTH(MD) 1400 1400.1 1400.2
FACE 0 1 2
NET THICKNESS 3.2 3.1 2.1
断点深度纵向排列，保存为一个文件，文件名为 fault point . prn
精选版课件ppt
24
其它数据
小层构造图
等高线稍密，纵向隔4-5个小层一张
精选版课件ppt
25
提纲
一、Petrel软件介绍及基本功能 二、前期数据整理介绍

Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。

从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。

这里介绍如何使用Synthetics模块制作合成地震记录。

从Petrel 2007开始Synthetics模块有了很大改进。

最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。

对同一口井可产生多个合成记录，如图1-1，1-2所示。

Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。

Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。

Sonic and time：确定原始输入数据及时深关系。

根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。

Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。

如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。

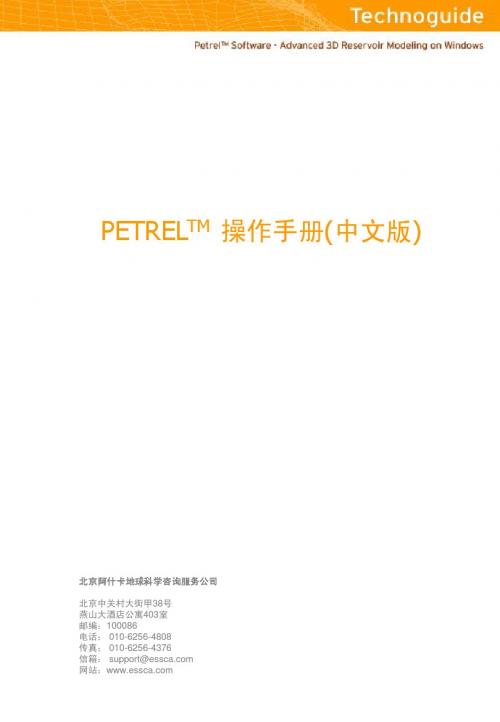

P ETREL TM简易操作手册北京阿什卡科技开发有限公司Petrel简易操作手册Petrel Workflow Tools Tutorial Copyright © 2005 Schlumberger & ESSCA, 版权所有. 历史V 0.0.2基于 Petrel 2004，中文版V 0.0.1基于 Petrel 2003SE，英文版目录建模基本流程图 1 第一章界面介绍 5 第二章数据输入7 第三章数据整理22 第四章构造模型30 第五章属性模型41 第六章粗化模型51 第七章辅助功能57第一章界面介绍Petrel是一个基于Windows平台，用于三维显示、三维成图和三维油藏建模的软件。
