Petrel入门培训-断层建模Pillar网格化

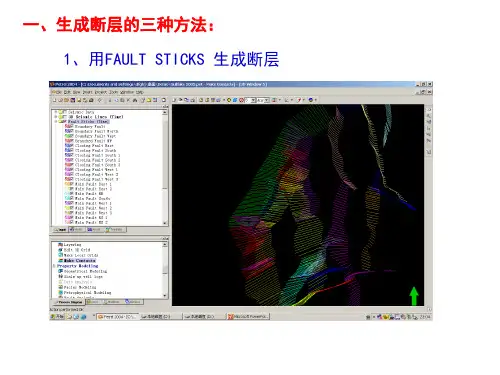

（四）、用选取的fault stick 建立断层在Petrel 或其它的地震工作站中都可以得到Fault stick ，这些stick 描述的是断层的表面。

在这个练习中，我们要把fault stick 转化成key pillar 。

操作步骤1．从输入列表栏，将“Fault stick ”文件夹中fault stick 显示出来。

2．根据要模拟的断层的类型选取pillar 的形状：垂线形、直线形、铲形或是曲线形。

3．点击工具栏里的选择对象工具。

4．选中断层中的部分fault stick ，同时按住shift 键。

5．点击用选取的fault stick 建立断层的图标，这样就会沿着选中的fault stick 生成key pillar 。

6．若以前已经在新断层中建立了key pillar ，就只需做些必要的修改，按照以前操作中所讲的程序继续往下进行。

7．对需要连接的断层进行连接。

8．继续建立文件夹中的其它断层。

（五）、利用全部fault stick 建立断层可以选取代表一个断层的全部fault stick ，并使Petrel 用fault stick 的序数作为输入。

这是一个快速的方法，但必须要求这些fault stick对断层而言具有代表性，也就是说不含有噪音（noise）。

操作步骤1．从输入列表栏，将“Fautl stick”文件夹中fault stick显示出来。

2．根据要模拟的断层的类型选取pillar的形状：垂线形、直线形、铲形或是曲线形。

3．点击工具栏里的选择对象工具。

4．选中断层中的全部fault stick。

保证Petrel资源管理器是开的，并且在3D窗口中点击的断层在Petrel资源管理器中是被激活的。

5．点击用fault stick、表面或解释结果建立断层的图标，这样就会沿着选中的断层生成key pillar。

6．若以前已经在新断层中建立了key pillar，就只需做些必要的修改，并按照以前练习中所讲的程序继续往下进行。

Petrol三维建模软件的使⽤情况⼀、Petrel三维建模软件的使⽤情况Petrel 综合利⽤地质学、地球物理学、岩⽯物理学和油藏⼯程学进⾏构造建模、岩相建模和油藏属性建模，实现油藏的优化管理。

Petrel 为多学科的协作架设⼀个共享的信息平台，在相同的3D⽹格上完成各种模型的建⽴，保证数据的⼀致性。

构造建模技术使模型的建⽴⼗分快速、准确。

3D⽹格建⽴是Petrel核⼼系统的⼀部分，采⽤⾓点⽹格建⽴复杂地质模型。

通过⽣成精细的三维⼏何⽹格构架，应⽤地质和地球物理信息建⽴和划分区带，建⽴三维地层框架模型。

在⽹格过程中，将层⾯之间垂向上的接触关系和层⾯与断⾯间的关系充分考虑进去，从⽽很好的保障了模型内部各部分之间的⼀致性和完整性。

Petrel 是唯⼀的⼀个完全整合到完整的油藏描述系统中的油藏精细描述、建模⼯具。

以前所有的其它商业化三维建模系统都是独⽴的软件，是⼀体化油藏描述软件的⼀部分。

真正的⼀体化油藏描述软件应包括从地震解释、储层建模到油藏模拟的所有领域。

Petrel 三维地质建模软件已完全整合到从地震解释、储层建模到油藏模拟这⼀套⼯作流中，它使得地质家、地球物理师以及油藏⼯程师在同⼀平台上、以有效的⽅式合作。

Petrel 为油藏描述提供完整的⼀体化解决⽅案，其特有的技术可服务于勘探开发各个领域。

Petrel 具有⼯作流程的可重复性，可以⾃动地记忆⼯程师创建地质模型的整个操作流程，更新和修改模型。

通过联合油藏数值模拟软件Eclipse 的研发，Petrel 建⽴的油藏地质模型更好地考虑了为油藏数值模拟服务。

在建⽴油藏地质模型的过程中，Petrel 就充分考虑了⽹格的空间形态、⽹格结构特征对数值模拟计算速度的影响，Petrel 建⽴的地质模型直接应⽤于油藏数值模拟中具有最好的计算性能。

历史上，⾃从3D 建模⼯具开始被⽤于⽯油和天然⽓⼯业以来，⽯油公司会买⼀种建模⼯具的1个或2 许可证, 然后训练⼏位专家使⽤他们。

Petrel软件实例操作流程目录第一章Petrel简介一、安装并启动Petrel (01)二、界面介绍 (02)第二章Petrel处理流程介绍一、数据准备 (07)二、断层建模 (14)三、Pillar Gridding (22)四、Make H orizon (27)五、深度转换（可选步骤） (32)六、Layer ing (34)七、建立几何建模 (35)八、数据分析 (36)九、相建模 (42)十、属性建模 (51)十一、体积计算 (60)十二、绘图 (64)十三、井轨迹设计 (66)十四、油藏数值模拟的数据输入和输出 (69)第一章Petrel简介一、安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE，如果LICENSE过期，请和我们技术支持联系。

然后按下面的顺序打开软件。

1. 双击桌面上的Petrel图标启动Petrel。

2. 如果是第一次运行Petrel，在执行Petrel运行前会出现一个Petrel的介绍窗口。

3. 打开Gullfaks_Demo项目。

点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。

二、界面介绍（一）、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的“文件”、“编辑”、“视图”、View等下拉菜单，以及一些用于打开、保存project的标准工具，在菜单条下面的工具条里还有更多工具。

在Petrel里，工具条还包含显示工具。

此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel相关的功能。

后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。

操作步骤1.点击上面工具条中的每一项看会出现什么。

你可以实践一些更感兴趣的选项。

1. surface和horizon有何差别?
答：surface和horizon都是面，不过horizon是在3Dgrid里面的面而已，呵呵。

2. 通常如果要连接的两个Key Pillar是重合的话,连接起来很简单,只需要选中,点连接就可
以了,可是如果两根Key Pillar 长度不同,或者不重合,手动调节总是会改变断面的形态,还有如果两条断层交叉的话又该如何连接呢?
答：两根Key Pillar 长度不同,或者不重合: truncate Pillar 削接
两条断层交叉：AB断层将A从相交处断开在B上在相交处新建Pillar 然后把A的两段连接在这个Pillar上
truncate Pillar 削接
之间还是“黄绿色”
（上
注意，在使用了削接操作过后，两个断层的pillar只有一个交点，如下图：
该削接操作应该是一个特殊的连接操作，但是在网格化操作时候，若是使用了削接操作
软件会自动闭合（如下图所示），但是必须把削接的断层设置成为主要断层，用操作。

注意：在进行网格化时候，必须要将工区封闭，也就是说必须给工区定义一个封闭的区间，
只有区间内才进行网格化操作。

（将该工区内主要断层用操作，主要断层方向是一致
的），将垂直于主断层的断层用操作。

两条主断层之间最好用趋势线连接
（操作）如果断层做为封闭边界，要对封闭的断层进行平滑（
操作）。

注意：在添加趋势线的时候，注意有没有出现比较畸形的网格，如
就是一个畸形的网格，说明，这条趋势线是不正确的。

（应该去除）。

（这个是合理的趋势线生成的网格）。

petrel软件的学习步骤一、加载数据1.加井头文件Importfile——wellheads(数据输入格式：wellhead)数据编写格式：Excel.具体如下：井名X Y KB 补心高MD 井类别…… …… …… …… …… …… …… 2.加井斜数据在生成的wells文件中输入井斜数据（格式为：wellpath/deveation）一、加载数据1.加井头文件Import file—— well heads(数据输入格式：well head)数据编写格式：Excel.具体如下：井名X Y KB 补心高MD 井类别…… …… …… …… …… …… ……2.加井斜数据在生成的wells文件中输入井斜数据（格式为：well path/deveation）编写数据格式为Excel，具体如下：MD 井斜（倾角）方位角…… …… ……可以在wells文件中进行calculator——字母=常数（如：A=1）——目的是增加一个道，以便以后加载曲线。

3.加数字化断层新建文件夹——New folder——右键改名——数字化断层（格式：General lines/points）编写数据格式为：文本格式。

具体如下：X Y Z…… …… ……4.加数字化构造层新建文件夹——New folder ——右键改名——数字化构造层面（格式：General lines/points）编写数据格式为：文本格式。

具体同上。

5.加分层数据在Insert 窗口下选择new well tops生成well tops1（可以改名）文件夹——Import file——加入分层数据（格式：Petrel well tops(ASCII)）编写数据格式为：文本格式。

具体如下：井名分层名或断层名（用引号引起）MD X Y Z …… …… …… …… …… ……well “surface” MD X Y Z6.加小层在Insert 窗口下选择new well tops生成well tops1（可以改名：例如改为小层）文件夹——右键——Import(on selection)——选择小层数据（输入格式为：Petrel Well Tops (ASCII)(*.*)）——OK。
