(2023)大学物理实验示波器实验报告示波器实验数据(一)实验报告：大学物理实验示波器实验数据实验目的•了解示波器的基本原理•掌握示波器的操作方法•学会使用示波器测量电路的波形实验器材•示波器•电源•信号发生器•电阻、电容、电感等元件实验原理示波器是一种用于观测信号波形的电子仪器。
其基本原理是将观测电路中的信号通过元件转换成一定的电压或电流，再将其显示在示波器的屏幕上。
在实验中，我们需要使用信号发生器产生不同频率、不同幅度的正弦波信号，通过示波器观测电路中信号的波形，进而分析电路的性质。
实验步骤与记录1.将电阻、电容、电感等元件按照电路图进行连接，并接入电源。
2.使用信号发生器产生5 Vp-p、1 kHz的正弦波信号，接入电路中。
3.调节示波器的控制开关，使屏幕正常显示波形。
4.调节示波器的扫描开关，使波形填满屏幕。
5.根据示波器屏幕上的刻度，测量电路中信号的峰峰值、有效值、频率等参数，并记录数据。
实验结果与分析经过测量，我们得到了以下数据： * 信号峰峰值：9.8 V * 信号有效值：3.3 V * 信号频率：1.01 kHz根据以上数据，可以计算出电路中的电阻、电容、电感等参数，进而分析电路的特性和工作原理。
实验结论本次实验通过使用示波器测量电路中的信号波形，了解了示波器的基本原理和操作方法。
同时，我们也成功掌握了电路测量的方法和技巧，为今后的学习和实践打下了基础。
实验注意事项与改进意见1.在进行实验前，应仔细阅读实验指导书，了解实验原理和操作方法。
2.在连接电路时，应注意元件的极性和接线方式，以免损坏元件或影响实验结果。
3.在调节示波器时，应按照操作手册的要求进行，不要随意更改参数，以免影响实验结果。
4.在测量信号参数时，应使用恰当的测量仪器，并注意测量误差的控制。
5.在实验中如遇到问题，应及时向指导老师请教，并进行必要的实验改进。
实验心得体会本次实验是一次非常好的实践机会，通过亲身操作和实验记录，我们进一步了解了示波器的原理和电路测量的方法。
最新大学物理实验——示波器的使用实验报告.实验目的：1. 熟悉示波器的基本结构和工作原理。
2. 掌握使用示波器观察和分析不同类型电信号的方法。
3. 学习测量电信号的基本参数，如幅度、周期、频率和相位差。
实验仪器：1. 示波器（型号：DSO-XXXXX）2. 函数信号发生器3. 电阻、电容等基本电子元件4. 电烙铁及焊接工具5. 电源实验步骤：1. 首先，将示波器接通电源，并进行预热。
2. 打开函数信号发生器，设置所需的频率和幅度，产生标准电信号。
3. 使用探头将函数信号发生器的输出连接到示波器的输入端。
4. 调整示波器的垂直和水平控制钮，使屏幕上显示清晰的波形。
5. 观察并记录波形的幅度和周期，使用示波器的内置测量工具计算信号的频率。
6. 改变函数信号发生器的输出频率和幅度，重复步骤4和5，观察不同参数下的波形变化。
7. 通过串联和并联电阻、电容等元件，生成复杂的电路，观察示波器上显示的波形变化。
8. 实验结束后，关闭所有设备并断开连接。
实验数据与分析：1. 记录不同频率和幅度下的波形图像，并列出测量到的信号参数。
2. 分析波形的变化趋势，如频率增加时波形的变化，幅度变化对波形的影响。
3. 讨论可能出现的误差源，例如探头的接地问题、示波器的校准误差等。
实验结论：通过本次实验，我们成功地使用示波器观察并分析了不同电信号的特性。
我们了解了示波器的基本操作方法，并能够准确地测量电信号的基本参数。
此外，我们还学习了如何通过改变电路参数来观察波形的变化，这将对我们未来在电子实验和研究中起到重要的帮助作用。
示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。
3、观察正弦波、方波、锯齿波等常见信号的波形特征。
二、实验仪器示波器、函数信号发生器、探头、直流电源等。
三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。
电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。
2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。
（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。
（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。
四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。
2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。
（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。
（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。
3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。
（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。
（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。
根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。
4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。
篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根 [实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图片已关闭显示，点此查看1图扫描的作用及其显示图片已关闭显示，点此查看如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。
（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fy?n n=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
为此，在示波器内部加装了自动频率跟踪的装置，称为“同步”。
（1）如果y轴加正弦电压，x轴也加正弦扫描电压，得出的图形将是李萨如图形，如表所示。
图片已关闭显示，点此查看2fyfx?nxny【实验内容】1．示波器的调整（1）不接外信号，进入非x-y方式（2）调整扫描信号的位置和清晰度（3）设置示波器工作方式 2．正弦波形的显示3．示波器的定标和波形电压、周期的测量（2）把校准信号输出端接到y轴输入插座示波器频率计数器的测频精度 0.01% 示波器测频仪器误差 3%图片已关闭显示，点此查看图片已关闭显示，点此查看示波器测量电压仪器误差3%3图片已关闭显示，点此查看4篇二：示波器使用大学物理实验报告《示波器的使用》实验示范报告阿【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根[实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
模拟示波器的原理和使用实验报告一、引言示波器是电子工程师和电子爱好者必备的仪器之一，它可以用来观察和分析电信号的波形、频率、振幅等特性。
在实际工作中，我们经常需要使用示波器来检测和调试电路，因此了解示波器的原理和使用方法是非常重要的。
本报告将介绍模拟示波器的原理和使用方法，并通过实验验证其性能。
二、模拟示波器的原理1. 示波器的基本组成模拟示波器由以下几部分组成：（1）垂直放大器：用于放大输入信号的幅度，通常包括增益调节、直流偏置等功能。
（2）水平放大器：用于控制水平扫描速度，通常包括时间基准、扫描速度等功能。
（3）触发电路：用于控制扫描线的起始位置，通常包括触发灵敏度、触发源选择等功能。
（4）显示屏：用于显示输入信号的波形。
2. 示波器工作原理模拟示波器通过垂直放大器将输入信号进行放大，并通过水平放大器控制扫描速度，最终在显示屏上显示出输入信号的波形。
在示波器工作过程中，触发电路会控制扫描线的起始位置，使得输入信号的波形能够稳定地显示在屏幕上。
触发电路通常会根据输入信号的特性来选择触发源，并根据触发灵敏度来确定触发点的位置。
3. 示波器参数模拟示波器有许多参数需要注意，包括：（1）带宽：表示示波器能够处理的最高频率。
（2）垂直灵敏度：表示垂直放大器的放大倍数，通常以伏特/格为单位。
（3）水平灵敏度：表示水平放大器每个格子对应的时间长度，通常以秒/格为单位。
（4）采样率：表示示波器每秒钟采样的次数。
三、模拟示波器的使用方法1. 连接电路首先需要将被测电路与示波器连接起来。
通常情况下，需要将被测电路输出信号接入示波器的输入端口，并将地线接入地端口。
2. 调节参数接下来需要调节示波器的各项参数，包括垂直灵敏度、水平灵敏度、触发灵敏度等。
需要根据被测信号的特性来选择合适的参数。
3. 观察波形调节好参数后，可以开始观察被测信号的波形。
可以通过调节触发点位置、触发源等参数来获得更稳定的波形。
4. 分析波形观察到波形后，可以对其进行分析，包括测量频率、振幅、周期等特性。
大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号 6101215073日期 2020 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。
【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（CRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。
本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。
实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。
然后，调节示波器的触发电平，使波形在屏幕上稳定显示。
调节示波器的水平和垂直扫描速度，以便观察到完整的波形。
1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。
通过选择合适的触发模式，可以获得更清晰、稳定的波形。
在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。
实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。
在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。
通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。
2.2 波形的频率测量示波器还可以测量波形的频率。
通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。
在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。
实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。
在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。
通过观察相位差的变化，我们可以了解信号在电路中的传递情况。
3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。
在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。
通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。
实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。
大学物理实验报告3. 实验原理（请用自己的语言简明扼要地叙述，注意原理图需要画出，测试公式需要写明）1.模拟示波器的工作原理示波器由电子示波管、扫描整步装置、放大系统（包括X、Y轴）和电源四部分组成。
（1）电子示波管左端为一电子枪，经灯丝加热后逸出大量电子，电子在强电场的作用下以高速加速打在右端的荧光屏上，屏上的荧光物发光形成亮点。
通过调节偏转板上的直流电压，可改变电子束在荧光屏上的位置。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
（2）扫描整步装置若在Y偏转板上加一个正弦电压信号,则电子束在屏上形成的亮点将在竖直方向随时间作正弦式振荡，而在水平方向不动，人们看到的将是一条竖直的亮线。
为了观测纵向所加的电信号随时间的变化，必须将电信号沿时间轴展开,这就要求电子束所参与的水平运动分量是匀速的，以便能模拟时间的均匀性.为了使波形长时间显示在荧光屏上，应该重复进行电子束的水平偏移.为此,水平偏转板所加电压是锯齿波电压.此时，荧光屏上的亮点将同时进行方向互相垂直的两种位移,观察到的将是亮点的合成位移，即正弦图形。
其合成原理见图。
由此可见，想观察到纵偏电压的图形，必须加上横偏电压，把纵片电压产生的竖直亮线展开，这个展开过程称为扫描。
构成简单而稳定的图案的条件是纵偏电压频率与横偏电压频率的比值是整数，即fx =n fy（n为正整数），否则图形不稳定。
示波器中的锯齿扫描电压的频率必须可调，为了使波形稳定，需要始终保持倍数关系。
为此，引入另一个幅度可以调节的电压，以控制扫描电压的频率，这就是整步。
触发信号输入给扫描发生器，形成触发脉冲信号，达到整部目的，要使波形稳定，触发脉冲的电平和释抑时间必须适当。
2.数字示波器的工作原理为了能够实时稳定的显示待测输入信号的波形，要做到示波器自身的扫描信号与输入信号同步，让每次显示的扫描波形的起始点都在示波器屏幕的同一位置。
3.测量（1）用模拟示波器测量电压直流电压：U=cd交流电压有效值：U=cd/2√2电信号周期：T=c´l电信号频率：f=1/T（2）用数字示波器测量电压、周期和频率：直接读4.利用李萨如图测未知信号源频率5.双踪示波法测相位差若想更加完美，麻烦同学们自行将图片中的文字识别或打出来，公式和函数图像裁剪复制粘贴即可。

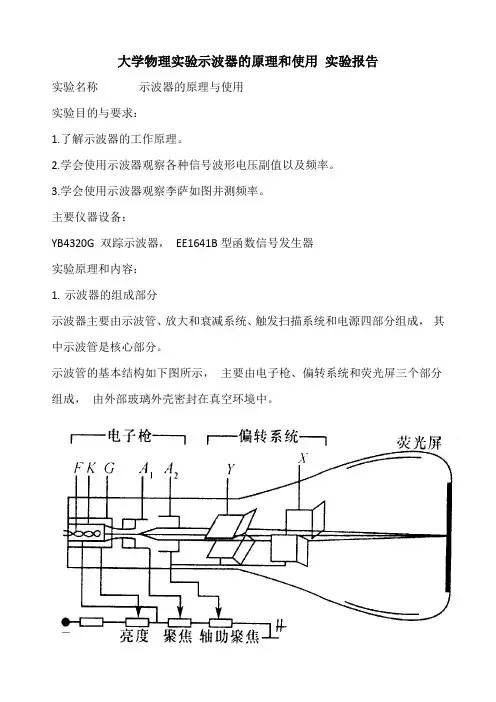

大学物理实验示波器的原理和使用实验报告实验名称示波器的原理与使用实验目的与要求：1.了解示波器的工作原理。
2.学会使用示波器观察各种信号波形电压副值以及频率。
3.学会使用示波器观察李萨如图并测频率。
主要仪器设备：YB4320G 双踪示波器，EE1641B型函数信号发生器实验原理和内容：1.示波器的组成部分示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。
示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。
电子枪的作用是释放并加速电子束。
其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。
通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。
偏转系统由X、Y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。
荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。
不同荧光粉的发光颜色与余辉时间都不同。
放大和衰减系统用于对不同大小的输入信号进行适当的缩放，使其幅度适合于观测。
扫描系统的作用是产生锯齿波扫描电压，使电子束在其作用下匀速地在荧光屏周期性地自左向右运动，这一过程称为扫描。
扫描开始的时间由触发系统控制。
2.示波器的显示波形的原理如果只在竖直偏转板加上交变电压而X偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线。
如果在Y偏转板和X偏转板上同时分别加载正弦电压和锯齿波电压，电子受水平竖直两个方向的合理作用下，进行正弦震荡和水平扫描的合成运动，在两电压周期相等时，荧光屏上能够显示出完整周期的正弦电压波形。
3.扫描同步为了完整地显示外界输入信号的周期波形，需要调节扫描周期使其与外界信号周期相同或成合适的关系。
当某些因素改变致使周期发生变化时，使用扫描同步功能，能够使扫描起点自动跟踪外界信号变化，从而稳定地显示波形。
步骤与操作方法：1.示波器测量信号的电压和频率对于一个稳定显示的正弦电压波形， 电压和频率可以由以下方法读出ha U p p ⨯=-1)(-⨯=l b f， 其中a 为垂直偏转因数（电压偏转因数）（从示波器面板的衰减器开关上可以直接读出）单位为V/div 或mV/div ； h 为输入信号的峰-峰高度， 单位div ； b 为扫描时间系数， 从主扫描时间系数选择开关上可以直接读出， 单位s/div 、ms/div 或μs/div ； l 为输入信号的单个周期宽度， 单位div 。
大学物理仿真实验——示波器的调节和使用主讲人：蒋逢春1、实验仪器示波器仿真界面1校准信号输出端子（CAL）2辉度旋钮（INTENSITY）4聚焦旋钮（FOCUS）5光迹旋转旋钮（TRACE ROTATION）9电源开关（POWER）13通道1输入端[CH1 INPUT（X）]17通道2输入端[CH2 INPUT（Y）]10、15衰减器开关（VOLTS/DIV）20主扫描时间因数选择开关30X-Y控制键32电平锁定（LOCK）33触发电平旋钮（TRIG LEVEL）34释抑（HOLDOFF）信号发生器仿真界面1．频率显示窗口2．幅度显示窗口3．输出波形，对称性调节旋钮（SYM）4．速率调节旋钮（WIDTH）5．扫描宽度调节旋钮（RATE）8．函数信号输出端：输出多种波形受控的函数信号9．函数信号输出幅度调节旋钮（AMPL）11．函数信号输出幅度衰减开关（ATT）12．函数输出波形选择按钮14．频率范围细调旋钮15．频率范围选择按钮16．整机电源开关2、实验内容1）用x轴的时基测信号的时间参数●测量示波器自带方波输出信号的周期(时基分别为0.1 ms/cm，0.2 ms/cm，0.5ms/cm)。
哪种时基测出的数据更准确，为什么？●选择信号发生器的对称方波接y输入(幅度和y轴量程任选)，信号频率为200Hz～2kHz(每隔200Hz测一次)，选择示波器合适的时基，测量对应频率的厘米数、周期和频率。
以信号发生器的频率为x轴，示波器频率为y轴，作y-x曲线，求出斜率并讨论。
●选择信号发生器的非对称方波接Y轴，频率分别为200，500，1K，2K，5K，10K，20K(Hz)，测量各频率时的周期和正波的宽度。
用上面的方法作曲线。
●选择信号发生器的输出为三角波，频率为500Hz、1kHz、1.5kHz，测量各个频率时的上升时间。
下降时间和周期。
2）观察李萨如图形并测频率用两台信号发生器分别接y轴和x轴，取fx/fy =1、1/2、2、2/3、3/4时，测出对应的fx和fy，画出有关图形并求出公用信号的频率。
模拟示波器调节和使用实验报告模拟示波器调节和使用实验报告1. 引言模拟示波器是电子实验室中常用的仪器之一，用于测量和显示电压波形。
本实验旨在通过使用模拟示波器来学习调节和使用该仪器的基本技巧，以便能够准确地观测和分析电路中的信号。
2. 实验目的2.1 学习模拟示波器的基本原理和功能；2.2 掌握调节模拟示波器的各项参数的方法；2.3 熟悉使用模拟示波器观测和分析电路信号的步骤。
3. 实验器材- 模拟示波器- 信号发生器- 电源- 电阻器- 电容器- 基本被测电路4. 实验步骤4.1 连接实验电路：根据实验要求，使用电源、信号发生器和其他电子元件搭建被测电路。
4.2 打开模拟示波器：将模拟示波器与电路正确连接，并打开示波器电源。
4.3 调节示波器参数：4.3.1 垂直调节：通过调节垂直放大系数和垂直平衡，使信号在示波器屏幕上垂直居中、幅度合适。
4.3.2 水平调节：通过调节水平扫描速度、水平定位，使信号在示波器屏幕上水平居中、波形清晰。
4.3.3 触发调节：通过调节触发电平和触发源，使示波器能够稳定地显示出信号。
5. 实验结果经过调节和使用模拟示波器，我们成功地观测和分析了电路中的信号波形。
示波器的参数调节得当，信号在屏幕上清晰可见，且波形稳定。
6. 结论通过本实验的学习，我们掌握了模拟示波器的调节方法，能够正确地使用示波器观测和分析电路信号。
模拟示波器在电子实验中起着重要的作用，能够帮助我们理解和掌握电路中的信号特性。
7. 想法和观点模拟示波器是电子工程师不可或缺的工具之一，对于学习电路原理和故障排除起着至关重要的作用。
在实际使用过程中，我们要注意合理调节参数，确保观测到准确的波形。
对于不同类型的信号和电路，我们还可以利用示波器的触发功能进行更精细的观测和分析。
总结：在本次实验中，我们学习了模拟示波器的调节和使用方法，并通过实际操作观测和分析了电路中的信号波形。
准确和稳定地调节示波器的参数对于正确理解和分析电路信号非常重要。
模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。
模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。
在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。
一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。
以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。
2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。
在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。
3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。
我们可以根据需要选择合适的时间范围和水平方向的移动。
4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。
我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。
5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。
通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。
二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。
以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。
我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。
2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。
我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。
3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。
这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。
4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。
示波器的应用物理实验报告一、实验目的1.掌握示波器的使用方法：（1）熟悉示波器的各种参数的调节；（2）理解波形分析的基本原理；（3）掌握示波器和用其进行各种实验的应用方法。
2.了解将示波器应用于高等物理实验的基本原理和操作。
二、实验原理示波器是一种电子测量仪器，可以同步地描述横向和纵向的物理量，它可测量电压的相位、频率、振幅和波形等参数，是一种用于传输线的高精度检测和电路测试仪器。
示波器可以用来测量多个信号的幅值和频率等参数，用于记录信号的振幅、相位和波形变化。
示波器提供的数据可以帮助人们了解物理系统的操作状态，以及检验相应仪器的工作性能。
三、实验步骤（1）打开示波器、电源，熟悉示波器的控制按钮。
（2）将示波器控制面板上的参数调节好，将横坐标的单位设置为ms，纵坐标的单位设置为V，将X10按钮设置为OFF，TRIGGER按钮设置为AUTO，CH1按钮设置为ON，将H选择器档位调节到100mV，将V滤波器调节到LOW。
（3）用示波器测量此实验的频率、形状、波幅等参数，然后把测量的结果记录在实验报告上。
（4）将信号源调节好，用示波器测量信号源，调节各种参数，测量REGULATOR的特性，在实验报告中记录测量结果。
（5）关掉示波器。
四、实验结果在此实验中，我们用示波器测量了信号源的波形、频率、幅值等参数，实验结果如下表：表1 信号源的测量结果参数测量结果频率 2.5kHz波形正弦波最小幅值 8V最大幅值 12V相位 180°五、结论本次实验熟悉了示波器的使用方法，并尝试将其应用于高等物理实验，了解了波形分析的基本原理，掌握了示波器与用其进行实验的应用方法。
通过本次实验，我们可以对示波器的使用有更深入的了解，有助于我们在今后的物理实验中更加准确地使用示波器，从而有助于实验的成功。
示波器使用大学物理实验报告
及厂家等机构名称
本实验使用了示波器，一种常用于电子学试验的仪器，它可以检测多种信号，并将它
们可视化显示出来，便于实验者获取有关信号的信息。
本实验使用一台带有两路输入，
250MHz带宽，4.4GSa /s采样率的示波器进行测试。
示波器的仪器面前有拨轮、触发旋钮
和调节旋钮等控制台，用于设置采样率、波形分辨率及触发临界值等参数以符合实验要求。
另外，示波器还配备了打印机接口，以便可将测试值打印出来，为实验报告提供证据。
首先，实验者将示波器连接到电路上，并将参数进行设置，例如采样率、波形分辨率
及触发临界值等参数。
随后，将示波器设置成触发记录模式，电路开始工作；然后，示波
器开始检测和存储电路中的信号，并在屏幕上显示其图形，将所测数据体现在波形图上。
实验者可以根据所得的波形，准确的分析出各种数据，用来作为分析电路时的可靠参考。
本实验中，我们得到的数据显示，当电路中的输入改变时，电路输出在短时间内也会
产生相应的变化，以此判断电路质量。
同时，由于示波器精密而精准，电路中的变化选择
性易于发现，即使微小的变化也能被示波器捕获并绘制出来。
通过示波器的辅助，我们可
以更好的应用实验结果，从而加强对电路的研究。
综上所述，示波器的使用为电子学实验提供了可视化的数据，让实验者可以更深入地
了解电路情况。
此外，它还具有较高的精度和分辨率，能够捕获微小变化，为实验带来极
大的便利。
因此，示波器无疑是进行电子学实验和研究的重要工具。
示波器的应用物理实验报告
示波器的应用物理实验报告
实验日期：2019年6月30日
一、实验目的
本次实验的目的是通过使用示波器来观察和分析一定电器的电
路时变过程，以熟悉示波器的使用方法，了解和学习示波器测量的原理和技巧，并分析测量结果的物理意义。
二、实验准备
1. 示波器一台
2. 一定的实验电路
三、实验原理
示波器是一种用于测量电子电路中各种时变电压和时变电流的
仪器。
这里我们用示波器来观察和分析实验电路中各组件时变过程。
四、实验步骤
1. 首先，在示波器上调整视场灵敏度。
2. 然后，将信号探头接到实验电路上，观察并记录实验电路中各组件的时变过程。
3. 对各组件时变过程进行分析，提出解释。
五、实验结果
1. 根据示波器观察，我们可以看到电路中发生的时变过程。
2. 对实验电路中各组件的时变过程进行分析，可以得出如下结论：电路中所有组件都存在时变过程，充分说明了示波器应用于分析
电路的有效性。
六、结论
本次实验我们首先了解了示波器的基本操作，并熟悉了使用它来观察和分析实验电路中各组件时变过程。
通过实验，我们看到示波器在分析电路中各组件的时变过程时有很高的效率，可以提高有效地获取有用信息，从而更好地认识物理实验。
