模拟示波器的使用实验报告

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。

2.掌握示波器在电路测试和故障诊断中的应用。

3.学习示波器的操作方法，掌握各项操作技巧。

二、实验原理示波器是用来观察波形的一种仪器。

它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。

示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。

数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。

它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。

数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。

三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。

2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。

四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。

(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。

(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。

在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。

2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。

五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。

通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。

示波器的使用实验报告示波器的使用试验报告1在数字电路试验中，需要使用若干仪器、仪表观看试验现象和结果。

常用的电子测量仪器有万用表、规律笔、一般示波器、存储示波器、规律分析仪等。

万用表和规律笔使用方法比较简洁，而规律分析仪和存储示波器目前在数字电路教学试验中应用还不非常普遍。

示波器是一种使用特别广泛，且使用相对简单的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观看数字电路试验现象、分析试验中的问题、测量试验结果必不行少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能马上消逝而要保留一段时间。

亮点辉度下降到原始值的10%所经过的时间叫做"余辉时间'。

余辉时间短于10s为极短余辉，10s1ms为短余辉，1ms0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采纳发绿光的示波管，以爱护人的眼睛。

2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称其次栅极)、第一阳极(A1)和其次阳极(A2)组成。

它的作用是放射电子并形成很细的高速电子束。

模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。

通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。

本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。

二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。

2. 打开示波器：按下示波器的开关，等待示波器启动。

3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。

在本实验中，我们选择内部触发。

调节示波器上的触发方式选择开关，选择内部触发。

4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。

根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。

5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。

根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。

6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。

根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。

7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。

根据实际需要，调节水平位置，使得波形位于适当的位置。

8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。

在本实验中，我们选择信号源作为触发源。

9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。

根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。

10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。

示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。

1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。

1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。

示波器由垂直放大系统和程度扫描系统组成。

当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。

不同的波形形态可以反映出电路中的不同参数和特性。

2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。

其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。

示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。

3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。

通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。

1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。

2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。

3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。

1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。

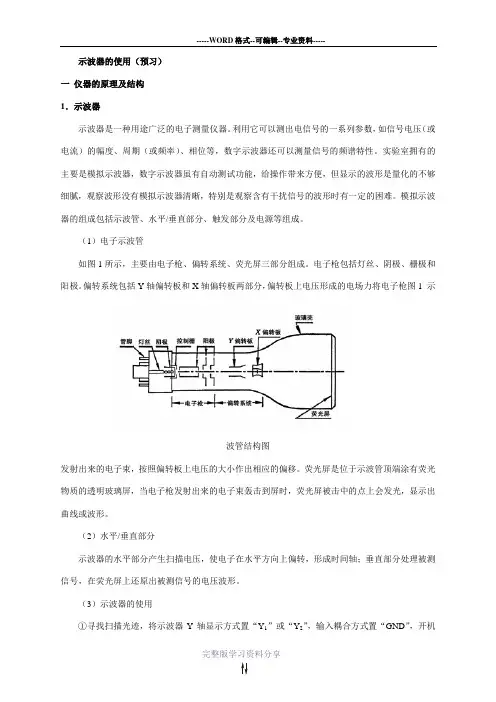

示波器的使用（预习）一仪器的原理及结构1．示波器示波器是一种用途广泛的电子测量仪器。

利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等，数字示波器还可以测量信号的频谱特性。

实验室拥有的主要是模拟示波器，数字示波器虽有自动测试功能，给操作带来方便，但显示的波形是量化的不够细腻，观察波形没有模拟示波器清晰，特别是观察含有干扰信号的波形时有一定的困难。

模拟示波器的组成包括示波管、水平/垂直部分、触发部分及电源等组成。

（1）电子示波管如图1所示，主要由电子枪、偏转系统、荧光屏三部分组成。

电子枪包括灯丝、阴极、栅极和阳极。

偏转系统包括Y轴偏转板和X轴偏转板两部分，偏转板上电压形成的电场力将电子枪图1 示波管结构图发射出来的电子束，按照偏转板上电压的大小作出相应的偏移。

荧光屏是位于示波管顶端涂有荧光物质的透明玻璃屏，当电子枪发射出来的电子束轰击到屏时，荧光屏被击中的点上会发光，显示出曲线或波形。

（2）水平/垂直部分示波器的水平部分产生扫描电压，使电子在水平方向上偏转，形成时间轴；垂直部分处理被测信号，在荧光屏上还原出被测信号的电压波形。

（3）示波器的使用①寻找扫描光迹，将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：适当调节亮度旋钮；触发方式开关置“自动”；适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。

②双踪示波器一般有五种工作方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。

“交替”显示一般适宜于输入信号频率较高时使用。

“断续”显示一般适宜于输入信号频率较低时使用。

③为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

④触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（CRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。

模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。

本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。

实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。

例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。

2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。

3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。

4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。

可以通过改变电路元件的数值，进一步观察波形的变化。

5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。

同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。

实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。

在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。

例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。

2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。

通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。

如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。

3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。

例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。

实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。

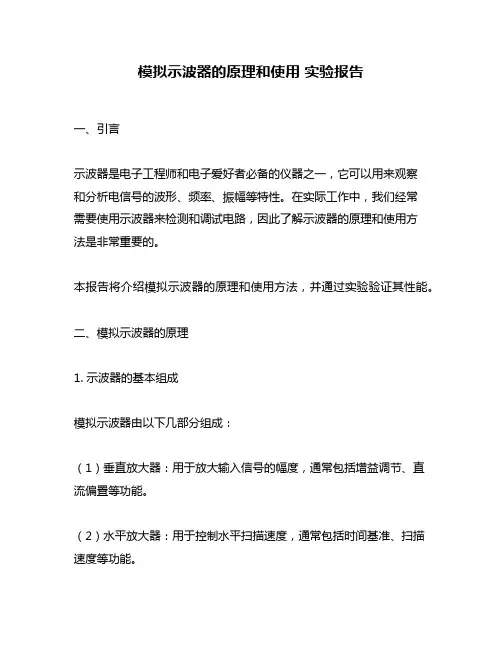

模拟示波器的原理和使用实验报告一、引言示波器是电子工程师和电子爱好者必备的仪器之一，它可以用来观察和分析电信号的波形、频率、振幅等特性。

在实际工作中，我们经常需要使用示波器来检测和调试电路，因此了解示波器的原理和使用方法是非常重要的。

本报告将介绍模拟示波器的原理和使用方法，并通过实验验证其性能。

二、模拟示波器的原理1. 示波器的基本组成模拟示波器由以下几部分组成：（1）垂直放大器：用于放大输入信号的幅度，通常包括增益调节、直流偏置等功能。

（2）水平放大器：用于控制水平扫描速度，通常包括时间基准、扫描速度等功能。

（3）触发电路：用于控制扫描线的起始位置，通常包括触发灵敏度、触发源选择等功能。

（4）显示屏：用于显示输入信号的波形。

2. 示波器工作原理模拟示波器通过垂直放大器将输入信号进行放大，并通过水平放大器控制扫描速度，最终在显示屏上显示出输入信号的波形。

在示波器工作过程中，触发电路会控制扫描线的起始位置，使得输入信号的波形能够稳定地显示在屏幕上。

触发电路通常会根据输入信号的特性来选择触发源，并根据触发灵敏度来确定触发点的位置。

3. 示波器参数模拟示波器有许多参数需要注意，包括：（1）带宽：表示示波器能够处理的最高频率。

（2）垂直灵敏度：表示垂直放大器的放大倍数，通常以伏特/格为单位。

（3）水平灵敏度：表示水平放大器每个格子对应的时间长度，通常以秒/格为单位。

（4）采样率：表示示波器每秒钟采样的次数。

三、模拟示波器的使用方法1. 连接电路首先需要将被测电路与示波器连接起来。

通常情况下，需要将被测电路输出信号接入示波器的输入端口，并将地线接入地端口。

2. 调节参数接下来需要调节示波器的各项参数，包括垂直灵敏度、水平灵敏度、触发灵敏度等。

需要根据被测信号的特性来选择合适的参数。

3. 观察波形调节好参数后，可以开始观察被测信号的波形。

可以通过调节触发点位置、触发源等参数来获得更稳定的波形。

4. 分析波形观察到波形后，可以对其进行分析，包括测量频率、振幅、周期等特性。

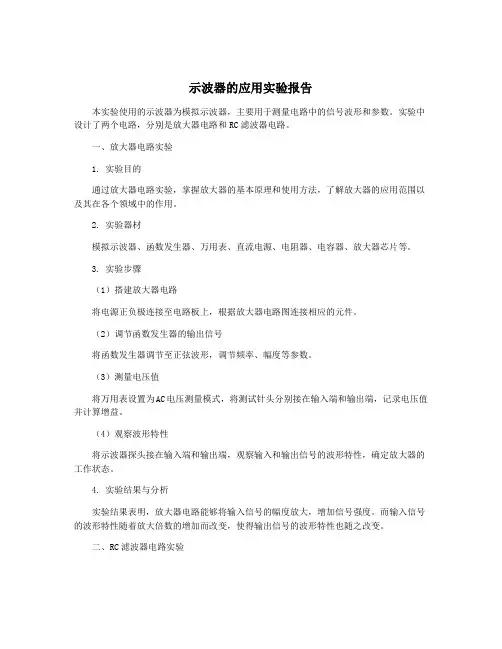

示波器的应用实验报告
本实验使用的示波器为模拟示波器，主要用于测量电路中的信号波形和参数。

实验中设计了两个电路，分别是放大器电路和RC滤波器电路。

一、放大器电路实验
1. 实验目的
通过放大器电路实验，掌握放大器的基本原理和使用方法，了解放大器的应用范围以及其在各个领域中的作用。

2. 实验器材
模拟示波器、函数发生器、万用表、直流电源、电阻器、电容器、放大器芯片等。

3. 实验步骤
（1）搭建放大器电路
将电源正负极连接至电路板上，根据放大器电路图连接相应的元件。

（2）调节函数发生器的输出信号
将函数发生器调节至正弦波形，调节频率、幅度等参数。

（3）测量电压值
将万用表设置为AC电压测量模式，将测试针头分别接在输入端和输出端，记录电压值并计算增益。

（4）观察波形特性
将示波器探头接在输入端和输出端，观察输入和输出信号的波形特性，确定放大器的工作状态。

4. 实验结果与分析
实验结果表明，放大器电路能够将输入信号的幅度放大，增加信号强度。

而输入信号的波形特性随着放大倍数的增加而改变，使得输出信号的波形特性也随之改变。

二、RC滤波器电路实验
实验结果表明，RC滤波器能够将输入信号中的高频部分滤除，达到降噪固定输入信号频率的效果。

在观察波形特性时，可以看到滤波器对一定频率的幅度衰减，而在低频部分的输出信号幅度相对较高。

本实验通过放大器电路和RC滤波器电路的实验操作，加深了我们对示波器的理解和掌握。

同时，也为今后更深入了解和应用示波器奠定了基础。

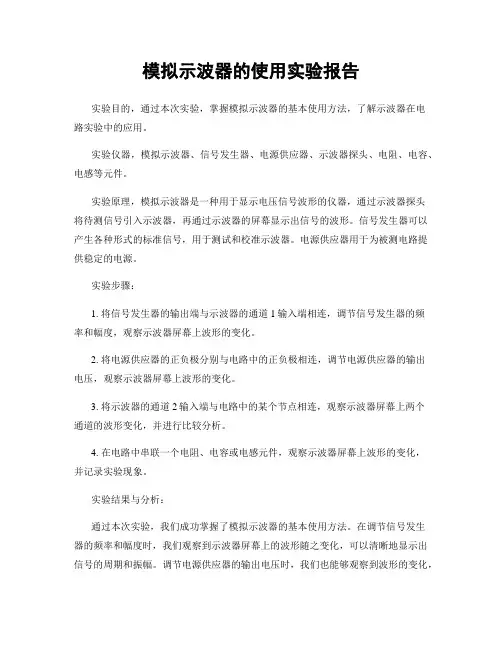

模拟示波器的使用实验报告实验目的，通过本次实验，掌握模拟示波器的基本使用方法，了解示波器在电路实验中的应用。

实验仪器，模拟示波器、信号发生器、电源供应器、示波器探头、电阻、电容、电感等元件。

实验原理，模拟示波器是一种用于显示电压信号波形的仪器，通过示波器探头将待测信号引入示波器，再通过示波器的屏幕显示出信号的波形。

信号发生器可以产生各种形式的标准信号，用于测试和校准示波器。

电源供应器用于为被测电路提供稳定的电源。

实验步骤：1. 将信号发生器的输出端与示波器的通道1输入端相连，调节信号发生器的频率和幅度，观察示波器屏幕上波形的变化。

2. 将电源供应器的正负极分别与电路中的正负极相连，调节电源供应器的输出电压，观察示波器屏幕上波形的变化。

3. 将示波器的通道2输入端与电路中的某个节点相连，观察示波器屏幕上两个通道的波形变化，并进行比较分析。

4. 在电路中串联一个电阻、电容或电感元件，观察示波器屏幕上波形的变化，并记录实验现象。

实验结果与分析：通过本次实验，我们成功掌握了模拟示波器的基本使用方法。

在调节信号发生器的频率和幅度时，我们观察到示波器屏幕上的波形随之变化，可以清晰地显示出信号的周期和振幅。

调节电源供应器的输出电压时，我们也能够观察到波形的变化，进一步了解了电压信号的特性。

通过比较分析两个通道的波形变化，我们可以更直观地观察到电路中不同节点的电压信号，并对电路的工作状态有更深入的了解。

在串联电阻、电容或电感元件时，我们也能够观察到波形的变化，进一步验证了电路中元件的特性。

结论：通过本次实验，我们对模拟示波器的使用有了更深入的了解，掌握了基本的操作方法。

模拟示波器在电路实验中起着至关重要的作用，能够直观地显示电压信号的波形，帮助我们分析电路的工作状态。

掌握模拟示波器的使用方法对于电子电路相关专业的学生来说是非常重要的，希望大家能够在今后的学习和实验中更加熟练地运用模拟示波器，为电子电路的研究和应用做出更大的贡献。
