示波器使用大学物理实验报告示范及数据处理

(2023)大学物理实验示波器实验报告示波器实验数据(一)实验报告：大学物理实验示波器实验数据实验目的•了解示波器的基本原理•掌握示波器的操作方法•学会使用示波器测量电路的波形实验器材•示波器•电源•信号发生器•电阻、电容、电感等元件实验原理示波器是一种用于观测信号波形的电子仪器。

其基本原理是将观测电路中的信号通过元件转换成一定的电压或电流，再将其显示在示波器的屏幕上。

在实验中，我们需要使用信号发生器产生不同频率、不同幅度的正弦波信号，通过示波器观测电路中信号的波形，进而分析电路的性质。

实验步骤与记录1.将电阻、电容、电感等元件按照电路图进行连接，并接入电源。

2.使用信号发生器产生5 Vp-p、1 kHz的正弦波信号，接入电路中。

3.调节示波器的控制开关，使屏幕正常显示波形。

4.调节示波器的扫描开关，使波形填满屏幕。

5.根据示波器屏幕上的刻度，测量电路中信号的峰峰值、有效值、频率等参数，并记录数据。

实验结果与分析经过测量，我们得到了以下数据： * 信号峰峰值：9.8 V * 信号有效值：3.3 V * 信号频率：1.01 kHz根据以上数据，可以计算出电路中的电阻、电容、电感等参数，进而分析电路的特性和工作原理。

实验结论本次实验通过使用示波器测量电路中的信号波形，了解了示波器的基本原理和操作方法。

同时，我们也成功掌握了电路测量的方法和技巧，为今后的学习和实践打下了基础。

实验注意事项与改进意见1.在进行实验前，应仔细阅读实验指导书，了解实验原理和操作方法。

2.在连接电路时，应注意元件的极性和接线方式，以免损坏元件或影响实验结果。

3.在调节示波器时，应按照操作手册的要求进行，不要随意更改参数，以免影响实验结果。

4.在测量信号参数时，应使用恰当的测量仪器，并注意测量误差的控制。

5.在实验中如遇到问题，应及时向指导老师请教，并进行必要的实验改进。

实验心得体会本次实验是一次非常好的实践机会，通过亲身操作和实验记录，我们进一步了解了示波器的原理和电路测量的方法。

示波器的使用实验报告数据处理示波器的使用实验报告数据处理引言：示波器是一种用于测量和显示电信号波形的仪器。

在电子实验中，示波器是一种非常重要的工具，可以帮助我们观察和分析电路中的信号波形。

本文将介绍示波器的使用实验报告数据处理过程，并探讨如何利用示波器数据进行信号分析。

一、实验目的本实验的目的是通过使用示波器，观察和分析不同电路中的信号波形，并对实验数据进行处理和分析，以达到以下几个目标：1. 理解示波器的基本原理和使用方法；2. 掌握示波器的各项参数设置；3. 学会对示波器数据进行处理和分析。

二、实验步骤1. 连接电路并打开示波器：首先，根据实验要求连接电路，并将示波器与电路正确连接。

然后，打开示波器，并调整示波器参数，以确保正确的信号显示。

2. 调整示波器参数：示波器的参数设置对于正确观察和分析信号波形至关重要。

常见的示波器参数包括时间基准、触发电平、垂直灵敏度等。

根据实验需要，逐步调整这些参数，以获得清晰、稳定的信号波形。

3. 观察信号波形：在示波器正确设置后，我们可以通过示波器屏幕观察到电路中的信号波形。

通过调整示波器参数，我们可以观察到不同频率、幅度和相位的信号波形。

4. 记录示波器数据：在观察信号波形的同时，我们需要记录示波器的数据。

示波器通常提供数据输出功能，可以将信号波形数据导出到计算机或其他设备。

通过记录示波器数据，我们可以进行后续的数据处理和分析。

三、示波器数据处理1. 数据导出：将示波器中的数据导出到计算机或其他设备。

可以使用示波器自带的数据导出功能，或者通过示波器与计算机的连接进行数据传输。

2. 数据处理软件：使用适当的数据处理软件，如MATLAB、Python等，对示波器数据进行处理。

根据实验需要，可以进行数据滤波、频谱分析、时域分析等操作。

3. 数据滤波：示波器采集到的数据可能包含噪声或其他干扰信号。

通过应用数字滤波算法，可以去除这些噪声，得到干净的信号波形。

4. 频谱分析：频谱分析是对信号波形的频率特性进行分析。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

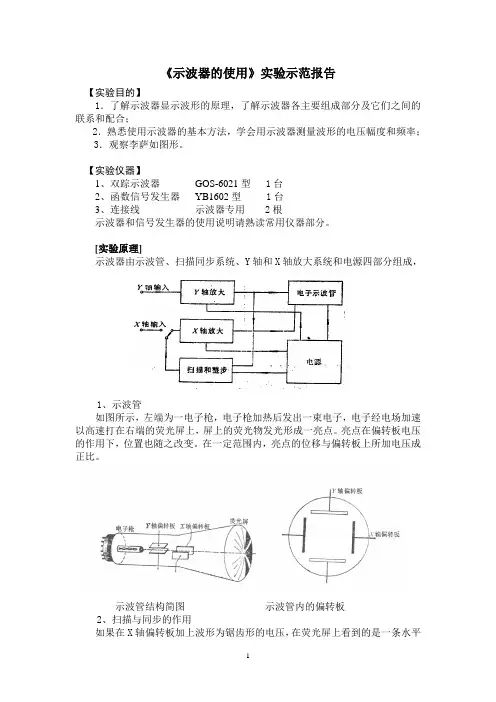

《示波器的使用》实验示范报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器GOS-6021型 1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y 轴偏转板上加正弦电压，而X 轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y 轴偏转板上加正弦电压，又在X 轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y 轴偏转板电压的图形，必须加上X 轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y 轴偏转板电压频率与X 轴偏转板电压频率的比值必须是整数，即：n f f xyn=1,2,3, 示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。

3、观察正弦波、方波、锯齿波等常见信号的波形特征。

二、实验仪器示波器、函数信号发生器、探头、直流电源等。

三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。

2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。

（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。

（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。

四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。

2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。

（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。

（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。

3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。

（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。

（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。

根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。

4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

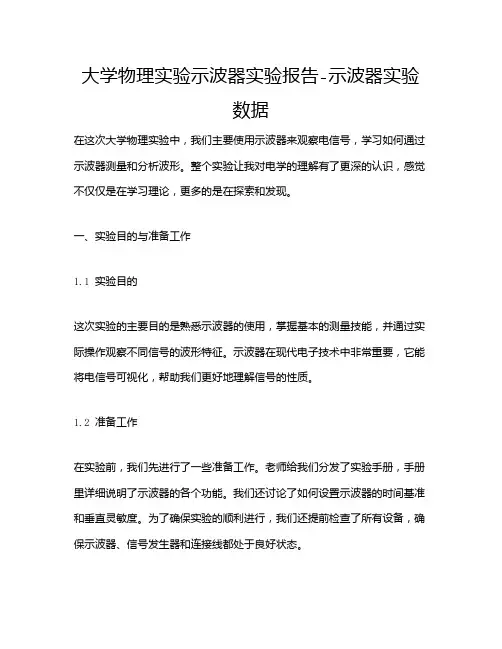

大学物理实验示波器实验报告-示波器实验数据在这次大学物理实验中，我们主要使用示波器来观察电信号，学习如何通过示波器测量和分析波形。

整个实验让我对电学的理解有了更深的认识，感觉不仅仅是在学习理论，更多的是在探索和发现。

一、实验目的与准备工作1.1 实验目的这次实验的主要目的是熟悉示波器的使用，掌握基本的测量技能，并通过实际操作观察不同信号的波形特征。

示波器在现代电子技术中非常重要，它能将电信号可视化，帮助我们更好地理解信号的性质。

1.2 准备工作在实验前，我们先进行了一些准备工作。

老师给我们分发了实验手册，手册里详细说明了示波器的各个功能。

我们还讨论了如何设置示波器的时间基准和垂直灵敏度。

为了确保实验的顺利进行，我们还提前检查了所有设备，确保示波器、信号发生器和连接线都处于良好状态。

二、实验过程2.1 连接设备实验开始时，我们将信号发生器和示波器连接起来。

首先，我小心翼翼地将信号线插入示波器的输入端，确保连接稳固。

接着，我们设置了信号发生器的输出频率，开始时设为1kHz。

这个频率适中，能够让我们清楚地看到波形。

2.2 观察波形当信号发生器开始工作时，示波器屏幕上出现了一条波形。

这个过程真的让我感到兴奋！波形是一条漂亮的正弦波，起伏的线条让我感觉像是在和电流进行对话。

我们观察到波形的幅度和频率都很稳定，老师讲解了如何调整示波器的时间和电压刻度，以便更好地分析波形的细节。

2.3 记录数据在观察到稳定的波形后，我们开始记录数据。

我和我的实验伙伴一起对波形的周期、幅度和相位差进行了测量。

通过示波器的光标功能，我们可以精确地读取波形的参数。

那一刻，我感受到了一种成就感，因为这些数据并不是单纯的数字，而是我们在实验中获取的真实结果。

三、实验结果与分析3.1 数据分析经过一番测量，我们得到了一些数据。

波形的周期约为1毫秒，幅度约为2伏特。

这些数据与我们理论计算的结果相符，说明我们在实验中掌握了示波器的使用，也验证了理论的正确性。

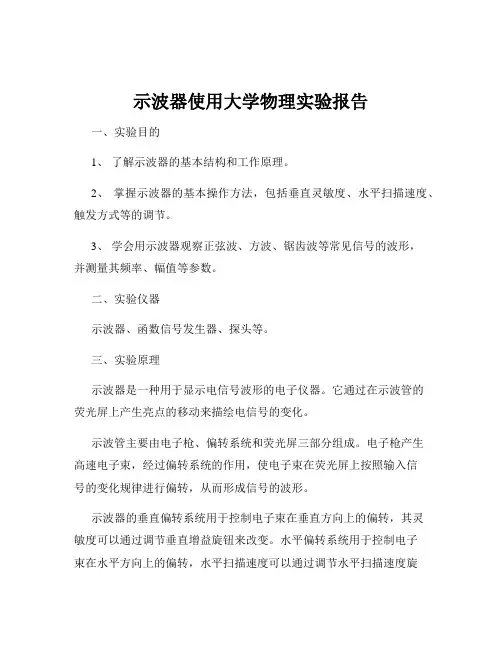

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、锯齿波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头等。

三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过在示波管的荧光屏上产生亮点的移动来描绘电信号的变化。

示波管主要由电子枪、偏转系统和荧光屏三部分组成。

电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。

示波器的垂直偏转系统用于控制电子束在垂直方向上的偏转，其灵敏度可以通过调节垂直增益旋钮来改变。

水平偏转系统用于控制电子束在水平方向上的偏转，水平扫描速度可以通过调节水平扫描速度旋钮来调整。

触发系统用于使示波器的扫描与输入信号同步，以稳定显示波形。

四、实验内容及步骤1、示波器的基本调节打开示波器电源，预热几分钟。

将示波器的探头连接到校准信号输出端，调节垂直和水平位移旋钮，使校准信号位于屏幕中央。

调节垂直灵敏度和水平扫描速度旋钮，使校准信号的波形清晰、稳定，并测量校准信号的幅值和频率，与标称值进行比较。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为5Vpp。

将探头连接到函数信号发生器的输出端，调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形完整显示在屏幕上。

测量正弦波的幅值、周期和频率，并计算其有效值。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 500Hz，幅值为10Vpp。

重复步骤 2 中的操作，观察并测量方波的幅值、周期和占空比。

4、观察锯齿波信号将函数信号发生器的输出设置为锯齿波，频率为 200Hz，幅值为3Vpp。

重复步骤 2 中的操作，观察并测量锯齿波的幅值、周期和上升时间。

五、实验数据及处理1、校准信号标称幅值：＿____Vpp实测幅值：＿____Vpp标称频率：＿____kHz实测频率：＿____kHz2、正弦波信号幅值：＿____Vpp周期：＿____ms频率：＿____kHz有效值：＿____V3、方波信号幅值：＿____Vpp周期：＿____ms频率：＿____Hz占空比：＿____%4、锯齿波信号幅值：＿____Vpp周期：＿____ms频率：＿____Hz上升时间：＿____ms六、实验误差分析1、仪器误差：示波器和函数信号发生器本身存在一定的精度限制，可能导致测量结果的误差。

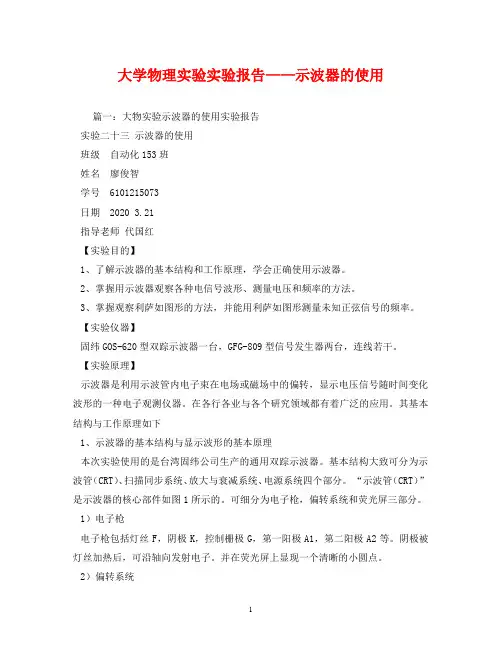

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号 6101215073日期 2020 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（CRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。

大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。

本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。

实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。

然后，调节示波器的触发电平，使波形在屏幕上稳定显示。

调节示波器的水平和垂直扫描速度，以便观察到完整的波形。

1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。

通过选择合适的触发模式，可以获得更清晰、稳定的波形。

在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。

实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。

在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。

通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。

2.2 波形的频率测量示波器还可以测量波形的频率。

通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。

在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。

实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。

在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。

通过观察相位差的变化，我们可以了解信号在电路中的传递情况。

3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。

在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。

通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。

实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。

(2023)大学物理实验实验报告示波器的使用(一)大学物理实验实验报告-示波器的使用实验目的•掌握示波器的基本原理和使用方法•学会如何使用示波器测量电压信号的幅度和频率•熟练掌握示波器调节和校准技能实验原理示波器是一种用于观察和测量电信号的电子仪器。

它通过将电信号的变化转换成屏幕上的图形来表示电信号随时间的变化规律。

示波器通常由控制电路、放大器、水平和竖直偏转电路、阴极射线示波管组成。

实验步骤1.连接线路：将电路连接到示波器上，注意观察正负极的接线。

2.打开示波器电源：拨动示波器电源开关，此时示波器打开并发出高压声，屏幕上出现了一个亮点。

3.调节幅度：按照实验要求，选择合适的电压档和时间档，调节幅度，使信号在示波器屏幕上显示出来。

4.调节时间：同样选择合适的时间档，调节时间，使信号的周期在示波器屏幕上显示出来。

5.观察信号：根据示波器传送到屏幕上的信号，可以观察到电信号的频率、振幅、波形等特征。

实验结果通过示波器测量，我们得出下面的实验结果： - 电路产生的电压信号是一个正弦波，振幅为2V，频率为50Hz - 改变电路传输的电压信号，示波器会显示不同的电压波形实验结论本实验通过测量电路的电压信号，我们学会了使用示波器的基本方法。

我们可以利用示波器观察电信号的波形、幅度等特征，为后续研究提供了基础。

实验注意事项•实验时应仔细阅读仪器的说明书，并正确使用连线和接头。

•操作时要轻拿轻放，以免损坏示波器。

•注意安全，不要接触高压部分，防止触电。

实验设备•示波器•信号发生器•电阻、电容等元件•小型电路板以上就是关于大学物理实验实验报告-示波器的使用的全部内容。

在进行示波器的使用时，一定要注意操作方法，并积极发现问题、解决问题。

实验拓展除了基本的示波器使用，我们还可以通过一些拓展实验来深入了解示波器的应用：1.观察不同波形的频谱分布：利用示波器和频谱仪，可以观察不同频率的信号在频谱上的分布情况。

这对于信号处理和分析十分重要。

示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括示波器的调节、信号的显示和测量。

3、学会用示波器观察和测量正弦波、方波等常见信号的参数，如幅值、频率、周期等。

二、实验仪器示波器、信号发生器、探头等。

三、实验原理1、示波器的基本结构示波器主要由示波管、垂直放大器、水平放大器、扫描发生器、触发电路等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。

电子枪发射电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而显示出信号的波形。

2、示波器的工作原理示波器通过在水平方向上对电子束进行匀速扫描，同时在垂直方向上对输入信号进行放大和偏转，从而在荧光屏上显示出输入信号的波形。

扫描速度和垂直偏转灵敏度可以通过调节示波器的相应旋钮来控制，以适应不同频率和幅值的信号。

3、信号的测量通过示波器可以测量信号的幅值、周期、频率等参数。

幅值可以通过测量波形在垂直方向上的峰峰值来确定；周期和频率可以通过测量波形在水平方向上的一个周期的长度来计算。

四、实验内容与步骤1、示波器的调节（1）打开示波器电源，预热一段时间。

（2）调节“辉度”旋钮，使荧光屏上的光点或线条亮度适中。

（3）调节“聚焦”旋钮，使光点或线条清晰。

（4）调节“水平位移”和“垂直位移”旋钮，使光点或线条位于荧光屏的中央位置。

2、正弦波信号的观察和测量（1）将信号发生器的输出端连接到示波器的输入端，设置信号发生器输出正弦波信号，频率为 1kHz，幅值为 5V。

（2）调节示波器的“扫描速度”旋钮，使正弦波的一个周期在荧光屏上显示完整。

（3）调节“垂直灵敏度”旋钮，使正弦波的幅值在荧光屏上显示合适。

（4）测量正弦波的幅值、周期和频率，并记录数据。

3、方波信号的观察和测量（1）设置信号发生器输出方波信号，频率为 500Hz，幅值为 3V。

（2）按照上述步骤调节示波器，观察并测量方波信号的幅值、周期和频率。

竭诚为您提供优质文档/双击可除大物实验示波器的使用实验报告篇一：大学物理实验报告(示波器)??00A9示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

KarlFerdinandbraun生平简介1909年的诺贝尔物理奖得主KarlFerdinandbraun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称cRT为布朗管(braunTube)。

【实验目的】2、学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

图8-1KarlFerdinandbraun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

【实验仪器】VD4322b型双踪示波器、em1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(x)信号输入口6、Y2信号输入口7、8、986图8-2VD4322型双踪示波器板面图入耦合开关（Ac-gnD-Dc）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

《示波器的使用》实验示范报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器GOS-6021型 1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y 轴偏转板上加正弦电压，而X 轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y 轴偏转板上加正弦电压，又在X 轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y 轴偏转板电压的图形，必须加上X 轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y 轴偏转板电压频率与X 轴偏转板电压频率的比值必须是整数，即：n f f xyn=1,2,3, 示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

示波器的运用【1 】【试验简介】示波器是用来显示被不雅测旌旗灯号的波形的电子测量仪器,与其他测量仪器比拟,示波器具有以下长处：可以或许显示出被测旌旗灯号的波形;对被测体系的影响小;具有较高的敏锐度;动态规模大,过载才能强;轻易构成分解测试仪器,从而扩展运用规模;可以描写出任何两个周期量的函数关系曲线.从而把本来异常抽象的.看不见的电变更进程转换成在屏幕上看得见的真实图像.在电子测量与测试仪器中,示波器的运用规模异常普遍,它可以表征的所有参数,如电压.电流.时光.频率和相位差等.若配以恰当的传感器,还可以对温度.压力.密度.距离.声.光.冲击等非电量进行测量.准确运用示波器是进行电子测量的前提.第一台示波器由一只示波管,一个电源和一个简略的扫描电路构成.成长到今天已经由通用示波器到取样示波器.记忆示波器.数字示波器.逻辑示波器.智能化示波器等近十大系列,示波器普遍运用在工业.科研.国防等很多范畴中.Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年创造世界上第一台阴极射线管示波器,至今很多德国人仍称CRT为布朗管(Braun Tube).图8-1 Karl Ferdinand Braun【试验目标】1、懂得示波器的构造和工作道理,熟习示波器和旌旗灯号产生器的根本运用办法.2、学惯用示波器不雅察电旌旗灯号的波形和测量电压.周期及频率值.3、经由过程不雅察李沙如图形,学会一种测量正弦波旌旗灯号频率的办法.【试验仪器】VD4322B型双踪示波器.EM1643型旌旗灯号产生器.衔接线及小喇叭等图8-2 VD4322型双踪示波器板面图1.电源开关2.电源指导灯3.聚焦旋钮4.亮度调节旋钮5.Y1(X)旌旗灯号输进口6.Y2旌旗灯号输进口7.8.入耦合开关（AC-GND-DC ）9.10.垂直偏转因数选择开关（V/格）11.1Y 位移旋钮12.2Y 位移旋钮13.工作方法选择开关（1Y .2Y .瓜代.断续）14.扫描速度（时光/格）选择开关15.扫描微调掌握旋钮16.程度位移旋钮17.电平调节旋钮【试验道理】一.示波器的构造及简略工作道理示波器一般由5个部分构成,如图8-3所示：（1）示波管;(2)旌旗灯号放大器和衰减器（3）扫描产生器;（4）触发同步电路;（5）电源.下面分离加以简略解释.1、 示波管示波管重要包含电子枪.偏转体系和荧光屏三部分,全都密封在玻璃外壳内,里面抽成高真空.如图8-4荧 光 屏内＋－外触发扫 描 产生器 放 大 或衰减触 发 同 步 放 大 或衰减X 轴输入Y 轴输入亮度 聚焦 帮助聚焦电源 YXHKGA 1A 2电子枪图8-3 电路构造图电源Y X 图8-4 示波管示意图所示,下面分离解释各部分的感化.（1）荧光屏：它是示波器的显示部分,当加快聚焦后的电子打到荧光上时,屏上所涂的荧光物资就会发光,从而显示出电子束的地位.当电子停滞感化后,荧光剂的发光需经一准时光才会停滞,称为余辉效应.（2）电子枪：由灯丝H .阴极K .掌握栅极G .第一阳极A 1.第二阳极A 2五部分构成.灯丝通电后加热阴极.阴极是一个概况涂有氧化物的金属筒,被加热后发射电子.掌握栅极是一个顶端有小孔的圆筒,套在阴极外面.它的电位比阴极低,对阴极发射出来的电子起掌握感化,只有初速度较大的电子才干穿过栅极顶端的小孔然后在阳极加快下奔向荧光屏.示波器面板上的“亮度”调剂就是经由过程调节电位以掌握射向荧光屏的电子流密度,从而转变了屏上的光斑亮度.阳极电位比阴极电位高很多,电子被它们之间的电场加快形成射线.当掌握栅极.第一阳极.第二阳极之间的电位调节适合时,电子枪内的电场对电子射线有聚焦感化,所以第一阳极也称聚焦阳极.第二阳极电位更高,又称加快阳极.面板上的“聚焦”调节,就是调第一阳极电位,使荧光屏上的光斑成为通亮.清楚的小圆点.有的示波器还有“帮助聚焦”,现实是调节第二阳极电位.（3）偏转体系：它由两对互相垂直的偏转板构成,一对垂直偏转板Y ,一对程度偏转板X .在偏转板上加以恰当电压,电子束经由过程时,其活动偏向产生偏转,从而使电子束在荧光屏上的光斑地位也产生转变.轻易证实,光点在荧光屏上偏移的距离与偏转板上所加的电压成正比,因而可将电压的测量转化为屏上光点偏移距离的测量,这就是示波器测量电压的道理. 2.旌旗灯号放大器和衰减器示波管本身相当于一个多量程电压表,这一感化是靠旌旗灯号放大器和衰减器实现的.因为示波管本身的X 及Y 轴偏转板的敏锐度不高（约—1mm/V ）,当加在偏转板的旌旗灯号过小时,要预先将小的旌旗灯号电压加以放大后再加到偏转板上.为此设置X 轴及Y 轴电压放大器.衰减器的感化是使过大的输入旌旗灯号电压变小以顺应放大器的请求,不然放大器不克不及正常工作,使输入旌旗灯号产生畸变,甚至使仪器受损.对一般示波器来说,X 轴和Y 轴都设置有衰减器,以知足各类测量的须要. 3.扫描体系（扫描产生器）扫描体系也称时基电路,用来产生一个随时光作线性变更的扫描电压,这种扫描电压随时光变更的关系如同锯齿,故称锯齿波电压,如图8-5所示,这个电压经X 轴放大器放大后加到示波管的程度偏转板上,使电子束产生程度扫描.如许,屏上的程度坐标变成时光坐标,Y 轴输入的被测旌旗灯号波形就可以在时光轴上睁开.扫描体系是示波器显示被测电压波形必须的重要构成部分. 一、 示波器显示波形的道理假如只在竖直偏转板上加一交变的正弦电压,则电子束的亮点将随电压的变更在竖直偏向往返活动,假如电压频率较高,则看到的是一条竖直亮线,如图8-6所示.要能显示波形,必须同时在程度偏转板上加一扫描电压,使电子束的亮点沿程度偏向拉开.这种扫描电压的特色是电压随时光成线性关系增长到最大值,最后忽然回到最小,此后再反复地变更.这种扫描电压即前面所说的“锯齿波电压”,如图8-5所示.当只有锯齿波电压加在程度偏转板上时,假如频率足够高,则荧光屏上只显示一条程度亮线.假如在竖直偏转板上（简称Y 轴）加正弦电压,同时在程度偏转板上（简称X 轴）加锯齿波电压,电子受竖直.程度两个偏向的力的感化,电子的活动就是两互相垂直的活动的合成.当锯齿波电压比正弦电压变更周期稍大时,在荧光屏大将能显示出完全周期的所加正弦电压的波形图.三.触发同步的概念—8点之间的曲线段,起点在4处;第三周期内,显示8—11点之间的曲线段,起点在8处.如许,屏上显示的波形每次都不重叠,仿佛波形在向右移动.同理,假如T x 比T y 稍大,则仿佛在向左移动.以上描写的情况在示波器运用进程中经常会消失.其原因是扫描电压的周期与被测旌旗灯号的周期不相等或不成整数倍,乃至每次扫描开端时波形曲线上的起点均不一样所造成的.为了使屏上的图形稳固,必须使T x /T y =n （n ＝1,2,3,…）,n 是屏上显示完全波形的个数.为了获得必定命量的波形,示波器上设有“扫描时光”（或“扫描规模”）.“扫描微调”旋钮,用来调节锯齿波电压的周期T x （或频率f x ）,使之与被测旌旗灯号的周期T y （或频率f y ）成适合的关系,从而在示波器屏上得到所需数量标完全的被测波形.输入Y 轴的被测旌旗灯号与示波器内部的锯齿波电压是互相自力的.因为情况或其它身分的影响,它们的周期（或频率）可能产生渺小的转变.这时,固然可经由过程调节扫描旋钮将周期调到整数倍的关系,但过一会儿又变了,波形又移动起来.在不雅察高频旌旗灯号时这种问题尤为凸起.为此示波器内装有扫描同步装配,让锯齿波电压的扫描起点主动跟着被测旌旗灯号转变,这就称为整步（或同步）.有的示波器中,须要让扫描电压与外部某一旌旗灯号同步,是以设有“触发选择”键,可选择外触发工作状况,响应设有“外触发”旌旗灯号输入端. 四. 示波器的运用1.示波器不雅察电旌旗灯号波形.将待不雅察旌旗灯号从1Y 或2Y 端接入加到Y 偏转板,X 偏转板加上扫描电压旌旗灯号,调节辉度旋钮.集合旋钮.x.y 位移旋钮,调节电压偏转因数旋钮和扫描时光旋钮,再调节同步触发电平旋钮,即看到待不雅察旌旗灯号波形.2.测量电压运用示波器可以便利测出电压值,现实上示波器所做的任何测量都归结为电压的测量.其道理基于被测量的电压使电子束产生与之成正比的偏转.盘算公式为 ()y U t yk （8-1）式中,y 为电子束沿y 轴偏向的偏转量,用格数（DIV ）暗示;y k 为示波器y 轴的电压偏转因数（V/DIV ）即（伏/格）.3.测量频率 （1）周期换算法周期换算法所根据的道理是频率与周期成倒数关系：Tf 1=(8-2）旌旗灯号的周期可以用扫描速度值乘以被测旌旗灯号波形的又一个周期在荧光屏上的程度偏转距离而求得T t x =⋅（T=扫描速度×一个周期程度距离）,故旌旗灯号的频率即可以算出.（2）李萨如图形法 设将未知频率f y 的电压U y 和已知频率f x 的电压U x（均为正弦电压）,分离送到示波器的Y 轴和X 轴,则因为两个电压的频率.振幅和相位的不合,在荧光屏大将显示各类不合图8-8 李莎如图波形,一般得不到稳固的图形,但当两电压的频率成简略整数比时,将消失稳固的关闭曲线,称为李萨如图形.根据这个图形可以肯定两电压的频率比,从而肯定待测频率的大小.图8列出各类不合的频率比在不合相位差时的李萨如图形,不难 得出：所以未知频率 x yxy f N N f =（8-3） yx xy N N f X f Y 点数垂直直线与图形相交的点数水平直线与图形相交的轴电压的频率加在轴电压的频率加在=【试验内容及请求】1.示波器：辉度.聚焦.水温和竖直位移通道选择.触发.电平.幅度因子.扫描因子;2.旌旗灯号源：频率.旌旗灯号幅度.波形选择.3.衔接旌旗灯号源与示波器：旌旗灯号源输出正弦波旌旗灯号.调节示波器,消失稳固的正弦波,根据波形和幅度因子算出电压有用值,波形和扫描因子算出旌旗灯号频率.4.将示波器置非扫描档,外接两个旌旗灯号源合成利萨如图.【试验数据记载与处理】Hz测定正弦波电压和频率的表格f=理论利萨如图表格【思虑题】1. 示波器为什么能显示被测旌旗灯号的波形？2. 荧光屏上无光点消失,有几种可能的原因？如何调节才干使光点消失？3. 荧光屏上波形移动,可能是什么原因引起的【附EM1643型函数产生器介绍】（1）电源开关(POWER)：按入开. （2）功效开关(FUNCTION)：波形选择正弦波 方波和脉冲波 三角波和锯齿波（3）频率微调旋钮FREQV AR ：频率复盖规模10倍. （4）分档开关(RANGE-HZ) ：（10HZ-2MHZ 分六档选择). （5）衰减器按钮(ATT)：开关按入时衰减低30Db. （6）电压幅度调节旋钮(AMPLITUDE);幅度可调. （7）直流偏移调节(DC OFF SET)：当开关拉出时:直流电平为-10~+10V 持续可调,当开关按入时:直流电平为零. （8）占空比调节(PAMP/PULSE)： 当开关按如时:占空比为本50%~50%; 当开关拉出时:占空比为10%~90%内持续可调; 频率为指导值÷10.（9）旌旗灯号输出(OUTPUT)：波形输出端.1 4325678 910111213 1415 图8-9 函数产生器图（10）TTL OUT：TTL电平输出端. （11）VCF：掌握电压输入端. （12）IN PUT：外测频率输入端. （13）OUT SIDE：测频方法(内/外). （14）SPSS：单次脉冲开关. （15）OUT SPSS：单次脉冲输出.第11页，共11页。

示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。

在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。

示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y偏转板是水平放置的两块电极。

在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。

2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。

（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。

篇一：示波器使用大学物理实验报告示范及数据处理《示波器的使用》实验报告物理实验报告示范文本：包含数据处理李萨如图【实验目的】 1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在y轴偏转板上加正弦电压，而x轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fyfx?n n=1,2,3,示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

《示波器的使用》实验示范报告阿【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器GOS-6021型1台2、函数信号发生器RB1602型1台3、连接线示波器专用2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、R轴和R轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在R轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在R 轴偏转板上加正弦电压，而R 轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在R 轴偏转板上加正弦电压，又在R 轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到R 轴偏转板电压的图形，必须加上R 轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，R 轴偏转板电压频率与R 轴偏转板电压频率的比值必须是整数，即：n f f xyn=1,2,3, 示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
