大物实验示波器的使用实验报告

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括示波器的调节、信号的输入与显示等。

3、学会使用示波器测量正弦波、方波等信号的电压、频率和周期等参数。

二、实验仪器示波器、函数信号发生器、探头、连接线等。

三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过将输入的电信号转换为光信号，并在荧光屏上显示出来，从而使我们能够观察到信号的变化情况。

示波器主要由电子枪、偏转系统和荧光屏三部分组成。

电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。

示波器的显示原理是基于电子束在电场和磁场中的偏转。

当在垂直偏转板和水平偏转板上分别加上适当的电压时，电子束就会在垂直和水平方向上发生偏转，从而在荧光屏上显示出相应的波形。

四、实验内容及步骤1、示波器的调节（1）打开示波器电源，预热一段时间。

（2）调节辉度和聚焦旋钮，使荧光屏上的亮点清晰可见。

（3）调节水平和垂直位移旋钮，将亮点移至屏幕的中心位置。

（4）选择适当的触发方式和触发电平，使示波器能够稳定地显示输入信号的波形。

2、正弦波信号的测量（1）将函数信号发生器的输出端与示波器的输入端连接，设置函数信号发生器输出正弦波信号，频率为 1kHz，峰峰值为 5V。

（2）调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在屏幕上显示完整且清晰。

（3）测量正弦波的峰峰值、有效值、频率和周期。

峰峰值：通过示波器的垂直刻度读取正弦波的峰峰值。

有效值：根据公式 U 有效值＝ U 峰峰值／√2 计算正弦波的有效值。

频率：根据示波器水平刻度上一个周期所对应的时间，计算出正弦波的频率。

周期：直接从示波器上读取正弦波的周期。

3、方波信号的测量（1）设置函数信号发生器输出方波信号，频率为 500Hz，峰峰值为 3V。

（2）按照上述方法测量方波信号的峰峰值、频率和周期。

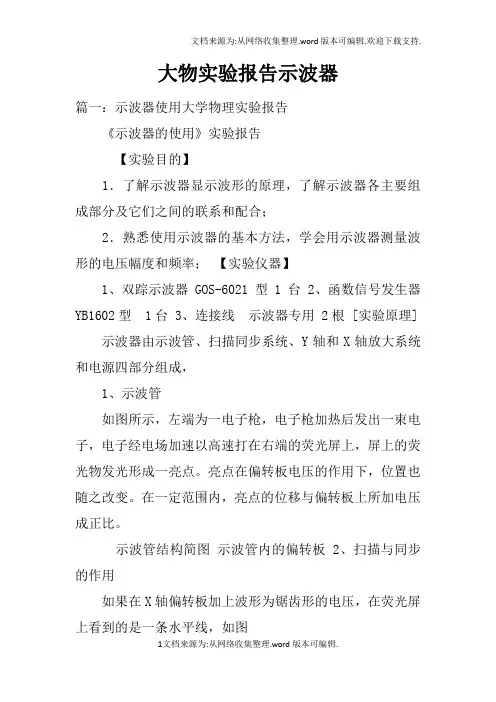

大物实验报告示波器篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根 [实验原理] 示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图1图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fy?nn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

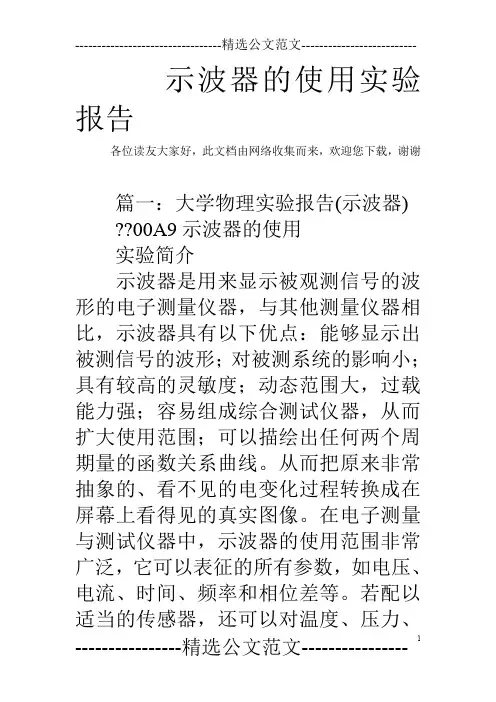

示波器的使用实验报告各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：大学物理实验报告(示波器)??00A9示波器的使用实验简介示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。

实验目的2、学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

实验仪器VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮实验原理一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

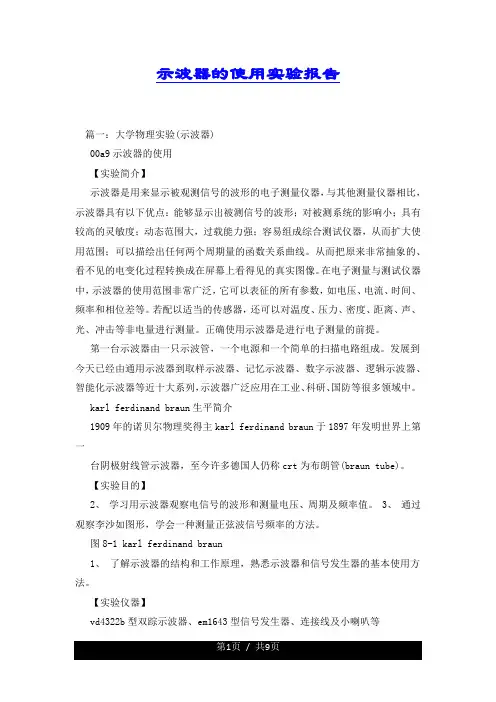

示波器的使用实验报告篇一：大学物理实验(示波器)00a9示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

karl ferdinand braun生平简介1909年的诺贝尔物理奖得主karl ferdinand braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称crt为布朗管(braun tube)。

【实验目的】2、学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

图8-1 karl ferdinand braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

【实验仪器】vd4322b型双踪示波器、em1643型信号发生器、连接线及小喇叭等1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、y1(x)信号输入口6、y2信号输入口7、8、9 86图8-2 vd4322型双踪示波器板面图入耦合开关（ac-gnd-dc）9、10、垂直偏转因数选择开关（v/格）11、y1位移旋钮12、y2位移旋钮13、工作方式选择开关（y1、y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。

3、观察正弦波、方波、锯齿波等常见信号的波形特征。

二、实验仪器示波器、函数信号发生器、探头、直流电源等。

三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。

2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。

（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。

（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。

四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。

2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。

（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。

（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。

3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。

（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。

（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。

根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。

4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（CRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。

大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。

在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。

本实验将重点介绍示波器的基本原理、操作方法和使用技巧。

一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。

1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。

示波管属于真空管，内部有阴极、阳极和偏转板等元件。

当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。

2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。

水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。

3. 触发系统触发系统用于控制示波器何时开始显示电信号。

通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。

二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。

一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。

2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。

同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。

3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。

可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。

4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。

可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。

三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。

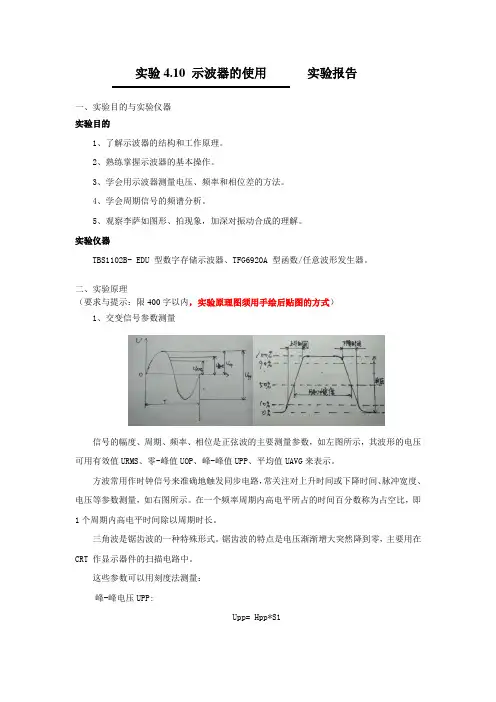

实验4.10 示波器的使用实验报告一、实验目的与实验仪器实验目的1、了解示波器的结构和工作原理。

2、熟练掌握示波器的基本操作。

3、学会用示波器测量电压、频率和相位差的方法。

4、学会周期信号的频谱分析。

5、观察李萨如图形、拍现象，加深对振动合成的理解。

实验仪器TBS1102B- EDU 型数字存储示波器、TFG6920A 型函数/任意波形发生器。

二、实验原理（要求与提示：限400字以内，实验原理图须用手绘后贴图的方式）1、交变信号参数测量信号的幅度、周期、频率、相位是正弦波的主要测量参数，如左图所示，其波形的电压可用有效值URMS、零-峰值UOP、峰-峰值UPP、平均值UAVG来表示。

方波常用作时钟信号来准确地触发同步电路，常关注对上升时间或下降时间、脉冲宽度、电压等参数测量，如右图所示。

在一个频率周期内高电平所占的时间百分数称为占空比，即1个周期内高电平时间除以周期时长。

三角波是锯齿波的一种特殊形式。

锯齿波的特点是电压渐渐增大突然降到零，主要用在CRT 作显示器件的扫描电路中。

这些参数可以用刻度法测量：峰-峰电压UPP:Upp= Hpp*S1式中，Hpp是屏上相邻两峰在垂直轴方向的距离，以格为单位; S1 是垂直标度系数(伏/格)。

信号的周期T:T=L*S2式中，L是信号个周期在屏上两点间的距离，以格为单位; S2是水平标度系数(秒/格)。

根据周期推算信号的频率f:f=1/T除此之外还可以用光标法和自动测量法进行侧量。

3、相位差测量相位(phase) 是某一物理量随时间(或位置) 作余弦(或正弦) 变化时，决定该量在任一时间(或位置) 状态的一个数值，两个频率相同正弦信号的相位差等于初相之差，是一个不随时间变化的常数。

采用双踪示波法测量，将欲测量的两个信号A 和B 分别接到示波器的两个输人通道，示波器设置为YT 显示方式，调节有关旋钮，利用示波器屏幕上的刻度坐标，测出信号的一个周期T 在时间基线(水平方向)上所占的格数L(T)，两波形对应点在时间基线上的间距Δt对应的格数L(Δt)，就可求得两信号的相位差:φ=2π*L(Δt)/L(T)4、周期信号的频谱一个时域周期信号，只要满足狄里赫利条件，则可分解为一系列谐波分量(正弦波)之和。

篇一：示波器实验报告1佛山科学技术学院实验报告课程名称实验项目专业班级姓名学号指导教师成绩日期年月日实验原理（原理文字叙述和公式、原理图）四.实验步骤五、实验数据和数据处理六.实验结果七.分析讨论（实验结果的误差来源和减小误差的方法、实验现象的分析、问题的讨论等）八.思考题篇二：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬gos-620型双踪示波器一台，gfg-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（crt）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（crt）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝f，阴极k，控制栅极g，第一阳极a1，第二阳极a2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，f灯丝，k阴极，g控制栅极，a1、a2第一、第二阳极，y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y 偏转板用来控制光点在竖直方向的位移。

大物实验示波器的使用实验报告实验报告：大物实验示波器的使用一、实验目的：1.掌握示波器的基本使用方法和操作规程2.了解示波器在电路分析中的作用和重要性3.熟悉并掌握示波器的各种基础参数的含义及其测量方法二、实验器材：1.示波器2.信号源3.电缆、万用表等附件三、实验原理：示波器是一种将电路中的信号转化为波形显示在示波器屏幕上的仪器。

它通过采样电路将输入的电信号转换为波形信号，经过放大、滤波等处理，最终将波形显示在示波器的屏幕上。

示波器的主要参数包括：频率范围、采样率、灵敏度、带宽等，这些参数对于电路分析和测试有着非常重要的意义。

四、实验步骤：1.将信号源的正负极分别连接示波器的输入端和地端2.打开示波器电源，调整亮度和对比度，使屏幕显示清晰3.进入示波器菜单，设置好所需的参数，包括时间/电压基准、触发方式、扫描方式等4.根据实验要求调整信号源的输出信号，调整频率、幅度等参数，产生所需的波形5.观察示波器屏幕上的波形，根据波形的特征和参数，进行分析和记录五、实验结果与分析：通过实验，我们成功地掌握了示波器的基础使用方法，了解了示波器在电路分析中的重要性。

在实验中，我们观察了不同波形下的示波器参数和特征，比如幅值、周期、频率等。

通过对波形的分析，我们可以得出一些有用的结论和判断，比如电路的稳定性、频率响应等。

六、实验感想：本次实验使我们更加深入地了解了电路中信号传输与处理的基本原理，提高了我们对示波器的使用技能和能力。

同时，实验也让我们意识到，电路分析需要细心、耐心和全面性的思维，需要将所学的理论知识与实际操作相结合，才能得到更准确的结果和结论。

七、实验注意事项：1.操作时一定要注意电路的安全问题，避免造成触电等意外事故2.在接线和操作示波器时，应按照正确的步骤和顺序进行3.合理设置示波器的参数，并针对性地调整信号源的输出参数，避免产生干扰或信号失真等问题4.在实验结果分析中，要进行合理的数据处理和结论推断，避免简单地描述波形，缺乏实际意义。

篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根 [实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图片已关闭显示，点此查看1图扫描的作用及其显示如果在y轴偏转板上加正弦电压，而x轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图图片已关闭显示，点此查看如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fy?n n=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、锯齿波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头等。

三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过在示波管的荧光屏上产生亮点的移动来描绘电信号的变化。

示波管主要由电子枪、偏转系统和荧光屏三部分组成。

电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。

示波器的垂直偏转系统用于控制电子束在垂直方向上的偏转，其灵敏度可以通过调节垂直增益旋钮来改变。

水平偏转系统用于控制电子束在水平方向上的偏转，水平扫描速度可以通过调节水平扫描速度旋钮来调整。

触发系统用于使示波器的扫描与输入信号同步，以稳定显示波形。

四、实验内容及步骤1、示波器的基本调节打开示波器电源，预热几分钟。

将示波器的探头连接到校准信号输出端，调节垂直和水平位移旋钮，使校准信号位于屏幕中央。

调节垂直灵敏度和水平扫描速度旋钮，使校准信号的波形清晰、稳定，并测量校准信号的幅值和频率，与标称值进行比较。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为5Vpp。

将探头连接到函数信号发生器的输出端，调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形完整显示在屏幕上。

测量正弦波的幅值、周期和频率，并计算其有效值。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 500Hz，幅值为10Vpp。

重复步骤 2 中的操作，观察并测量方波的幅值、周期和占空比。

4、观察锯齿波信号将函数信号发生器的输出设置为锯齿波，频率为 200Hz，幅值为3Vpp。

重复步骤 2 中的操作，观察并测量锯齿波的幅值、周期和上升时间。

五、实验数据及处理1、校准信号标称幅值：＿____Vpp实测幅值：＿____Vpp标称频率：＿____kHz实测频率：＿____kHz2、正弦波信号幅值：＿____Vpp周期：＿____ms频率：＿____kHz有效值：＿____V3、方波信号幅值：＿____Vpp周期：＿____ms频率：＿____Hz占空比：＿____%4、锯齿波信号幅值：＿____Vpp周期：＿____ms频率：＿____Hz上升时间：＿____ms六、实验误差分析1、仪器误差：示波器和函数信号发生器本身存在一定的精度限制，可能导致测量结果的误差。

大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。

本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。

实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。

然后，调节示波器的触发电平，使波形在屏幕上稳定显示。

调节示波器的水平和垂直扫描速度，以便观察到完整的波形。

1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。

通过选择合适的触发模式，可以获得更清晰、稳定的波形。

在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。

实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。

在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。

通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。

2.2 波形的频率测量示波器还可以测量波形的频率。

通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。

在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。

实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。

在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。

通过观察相位差的变化，我们可以了解信号在电路中的传递情况。

3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。

在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。

通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。

实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。

示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括示波器的调节、信号的显示和测量。

3、学会用示波器观察和测量正弦波、方波等常见信号的参数，如幅值、频率、周期等。

二、实验仪器示波器、信号发生器、探头等。

三、实验原理1、示波器的基本结构示波器主要由示波管、垂直放大器、水平放大器、扫描发生器、触发电路等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。

电子枪发射电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而显示出信号的波形。

2、示波器的工作原理示波器通过在水平方向上对电子束进行匀速扫描，同时在垂直方向上对输入信号进行放大和偏转，从而在荧光屏上显示出输入信号的波形。

扫描速度和垂直偏转灵敏度可以通过调节示波器的相应旋钮来控制，以适应不同频率和幅值的信号。

3、信号的测量通过示波器可以测量信号的幅值、周期、频率等参数。

幅值可以通过测量波形在垂直方向上的峰峰值来确定；周期和频率可以通过测量波形在水平方向上的一个周期的长度来计算。

四、实验内容与步骤1、示波器的调节（1）打开示波器电源，预热一段时间。

（2）调节“辉度”旋钮，使荧光屏上的光点或线条亮度适中。

（3）调节“聚焦”旋钮，使光点或线条清晰。

（4）调节“水平位移”和“垂直位移”旋钮，使光点或线条位于荧光屏的中央位置。

2、正弦波信号的观察和测量（1）将信号发生器的输出端连接到示波器的输入端，设置信号发生器输出正弦波信号，频率为 1kHz，幅值为 5V。

（2）调节示波器的“扫描速度”旋钮，使正弦波的一个周期在荧光屏上显示完整。

（3）调节“垂直灵敏度”旋钮，使正弦波的幅值在荧光屏上显示合适。

（4）测量正弦波的幅值、周期和频率，并记录数据。

3、方波信号的观察和测量（1）设置信号发生器输出方波信号，频率为 500Hz，幅值为 3V。

（2）按照上述步骤调节示波器，观察并测量方波信号的幅值、周期和频率。

大学物理实验示波器的使用实验报告一、实验目的。

本实验旨在通过使用示波器，掌握示波器的基本使用方法，了解示波器的工作原理，学习使用示波器测量电压、频率和波形等基本物理量。

二、实验仪器。

1. 示波器。

2. 信号发生器。

3. 直流电源。

4. 电阻、电容等元件。

5. 示波器探头。

三、实验原理。

示波器是一种用来观察电压随时间变化的仪器，它可以显示电压随时间的波形图像。

示波器的工作原理是利用电子束在示波管内的偏转来显示电压信号的变化。

当外加电压信号作用于示波器的输入端时，示波器会将这个信号转换成屏幕上的波形图像。

四、实验步骤。

1. 连接示波器，首先将信号发生器的输出端与示波器的输入端连接，然后将示波器的地线接地。

2. 调节示波器，打开示波器，调节示波器的时间/电压刻度，使得屏幕上可以清晰地显示出信号波形。

3. 测量直流电压，将直流电源的正负极分别连接到示波器的输入端，通过示波器可以测量直流电压的大小。

4. 测量交流电压，将信号发生器的正负极分别连接到示波器的输入端，通过示波器可以测量交流电压的大小。

5. 测量频率，调节信号发生器的频率，通过示波器可以观察到频率随时间的变化情况。

6. 测量波形，通过改变信号发生器的波形，可以观察到不同波形在示波器上的显示情况。

五、实验结果与分析。

通过本次实验，我们成功地掌握了示波器的基本使用方法，了解了示波器的工作原理，并且学会了使用示波器测量电压、频率和波形等基本物理量。

在实验过程中，我们发现示波器对电压信号的显示非常直观，可以清晰地观察到电压随时间的变化情况，这对于电路分析和故障排除非常有帮助。

六、实验总结。

本次实验通过使用示波器，使我们对示波器有了更深入的了解，掌握了示波器的基本使用方法。

在今后的物理实验和工程实践中，我们将能够更加熟练地运用示波器进行电路分析和故障排除，为我们的实验和工程工作提供更加可靠的数据支持。

七、参考文献。

1. 《电子技术基础》。

2. 《示波器使用手册》。
