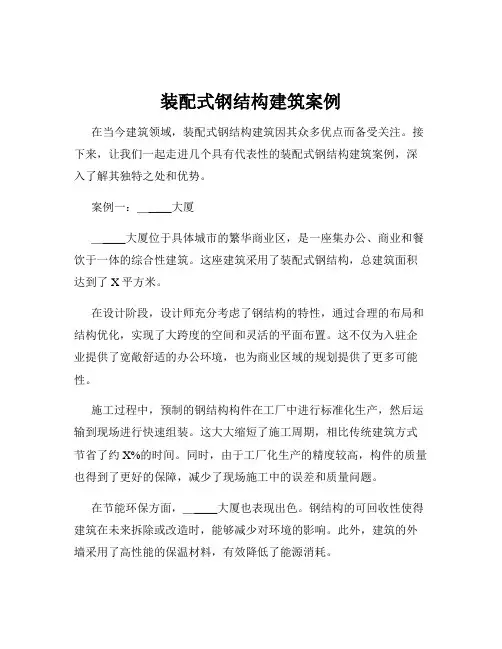

装配式钢结构建筑案例在当今建筑领域，装配式钢结构建筑因其众多优点而备受关注。

接下来，让我们一起走进几个具有代表性的装配式钢结构建筑案例，深入了解其独特之处和优势。

案例一：＿____大厦＿____大厦位于具体城市的繁华商业区，是一座集办公、商业和餐饮于一体的综合性建筑。

这座建筑采用了装配式钢结构，总建筑面积达到了X平方米。

在设计阶段，设计师充分考虑了钢结构的特性，通过合理的布局和结构优化，实现了大跨度的空间和灵活的平面布置。

这不仅为入驻企业提供了宽敞舒适的办公环境，也为商业区域的规划提供了更多可能性。

施工过程中，预制的钢结构构件在工厂中进行标准化生产，然后运输到现场进行快速组装。

这大大缩短了施工周期，相比传统建筑方式节省了约X%的时间。

同时，由于工厂化生产的精度较高，构件的质量也得到了更好的保障，减少了现场施工中的误差和质量问题。

在节能环保方面，＿____大厦也表现出色。

钢结构的可回收性使得建筑在未来拆除或改造时，能够减少对环境的影响。

此外，建筑的外墙采用了高性能的保温材料，有效降低了能源消耗。

案例二：＿____住宅小区＿____住宅小区是一个大型的住宅项目，共有X栋住宅楼，全部采用装配式钢结构建造。

为了满足居民对于居住品质的要求，小区的户型设计多样化，从紧凑的小户型到宽敞的大户型一应俱全。

钢结构的应用使得房间内部的隔墙布置更加灵活，业主可以根据自己的需求进行个性化的空间划分。

在建筑外观上，通过精心的设计，装配式钢结构的建筑线条简洁流畅，与周边环境相得益彰。

同时，小区的配套设施也十分完善，包括花园、停车场、儿童游乐区等，为居民提供了舒适便捷的生活环境。

施工过程中，由于大部分工作在工厂内完成，现场的施工噪音和粉尘污染得到了有效控制，减少了对周边居民的影响。

而且，装配式施工减少了大量的建筑垃圾产生，对环境保护起到了积极的作用。

案例三：＿____学校＿____学校是一所现代化的教育机构，其教学楼和体育馆均采用了装配式钢结构。

读书笔记之“建筑结构设计优化及实例”（完整版）中南大学铁道学院cscsu20102012-6-29 qq：1799200026前言：出去实习2个月，感触很深，明白很多东西，不只是专业方面。

3天前我请教邓工，是在长沙继续找个单位实习还是继续提升理论+考证呢，他建议我选择后者。

于是买了这本书，花了3天时间把整本书读完，用手一个字一个字的把一些重点打在word文档中，并附带一些自己的理解。

结构设计，就是要模拟真实的受力，实事求是，会用极端的方法去定性分析；知道结构或构件的传力过程，且尽可能的短。

而所谓的优化设计，就是更好的控制结构或构件变形，更好的传递力，更好的物尽其用，更好更合理的“瘦身”成功。

在接下来的10天左右的时间里，我还会继续读一些书，包括写一篇：sap2000与pkpm 异同的文章，然后专心考证，写论文，找工作。

希望与大家一起共勉。

也向本书的作者：徐传亮、光军老师表示感谢。

1.p8:基础原设计为桩筏基础，结构设计优化改为桩基础，设置两桩承台、三桩承台、四桩承台及梁式承台。

解读：基础传力，传递路径最短越省材料，但前提是能保证总沉降值与不均匀沉降值；桩筏基础比桩基础多了一块整体筏板，使得本可以局部受力变成整体受力，传递力的途径增加，也即浪费材料，但对控制不均匀沉降有帮助。

一般来说，若总沉降与不均匀沉降满足要求，也满足地基承载力，天然基础的经济性要优于桩基础，因其施工方便，周期短，费用相对便宜。

2.p8：结构设计优化的主要内容为：取消了2道纵向剪力墙，框架柱断面进行了适当调整，并沿高度适当收进截面，部分框架梁高度减小了50mm，梁配筋时取消了增大系数1.1.解读：取消了2道纵向剪力墙，估计是纵向刚度富余，从层间位移角可以看出，且是取消内部的剪力墙，因其对抗扭刚度小，对水平力作用时的抗倾覆变形贡献小（内部墙力臂小），取消的2到道墙应该是对称位置的，如果只取消一道墙或者不对称取消，则抗扭不利，扭转变形大，会出现位移比通不过，超筋等现象。

全球木结构高层建筑案例欣赏（二）引言概述：木结构高层建筑作为一种环保、可持续发展的建筑形式，在全球范围内得到了广泛的应用和推广。

本文将介绍全球范围内的五个木结构高层建筑案例，通过对这些案例的欣赏与分析，旨在展示木结构高层建筑的创新设计和可持续发展的潜力，以及探讨其在未来建筑领域的前景。

正文：1. 案例一：XX大厦- 该建筑采用了全球首创的木结构技术，将木材与新型保护材料相结合，大大提高了建筑的抗震性能。

- 木结构设计以弧形为主要特点，营造了独特的建筑外观和舒适的内部空间。

- 该建筑的施工速度快，减少了对周围环境的干扰和污染，展现了木结构建筑在可持续发展中的潜力。

2. 案例二：XX塔楼- 该建筑以木材为主要结构材料，采用了智能化控制系统，实现了建筑的能源自给自足。

- 建筑外观采用了独特的立体造型，与周围环境和谐融合，成为城市的标志性建筑。

- 通过使用木结构材料，该建筑减少了碳排放，提高了建筑的环境整体性能。

3. 案例三：XX中心- 该建筑采用了可持续性设计理念，将木材与太阳能技术相结合，实现了建筑的能源高效利用。

- 建筑外观采用了大面积的玻璃幕墙设计，提供了自然采光和景观视野。

- 木结构材料的使用赋予了建筑独特的质感和温暖的氛围，提升了用户体验。

4. 案例四：XX住宅区- 该住宅区采用了大量的木结构建筑，通过精确计算和设计，保证了建筑的稳定性和安全性。

- 建筑采用了可重复利用的木材和可循环利用的材料，减少了对自然资源的消耗。

- 木结构建筑带来了更好的室内空气质量和舒适度，提高了住宅区居民的生活品质。

5. 案例五：XX办公大楼- 该办公大楼采用了木结构与钢结构相结合的设计，充分发挥了两种材料的优势，确保了建筑的稳定性和刚性。

- 建筑外观采用了大面积的绿色植物覆盖，形成了一个自然生态的建筑空间。

- 木结构建筑物的隔热性和保温性能优越，降低了建筑的能耗，提高了绿色建筑的品质。

总结：全球范围内的木结构高层建筑案例展示了木结构建筑的创新设计和环境友好特性。

目录第一章一般平板结构第二章桁架与屋架第三章刚架结构与排架结构第四章网架结构第五章高层建筑结构第六章拱结构第七章悬索结构第八章薄壁空间结构附篇膜建筑结构第一章一般平板结构举例中央电视台新址结构形式中央电视台总部大楼主楼的两座塔楼双向内倾斜6度，在163米以上由“L”形悬臂结构连为一体，建筑外表面的玻璃幕墙由强烈的不规则几何图案组成，央视大楼的结构是由许多个不规则的菱形渔网状金属脚手架构成的。

这些脚手架构成的菱形看似大小不一，没有规律，但实际上却经过精密计算。

作为大楼主体架构，这些钢网格暴露在建筑最外面，而不是像大多数建筑那样深藏其中。

奥雷·舍人说，这样压力基本都能沿着系统传递下去，并找到导入地面的最佳路径。

从外观上看，大楼有一部分钢网结构（包括拐角等压力较大部位）比较密集，它们也是整体设计思想的一部分。

由于大楼的不规则设计造成楼体各部分的受力有很大差异，这些菱形块就成为了调节受力的工具。

受力大的部位，将用较多的网纹构成很多小块菱形以分解受力；受力小的部位就刚好相反，用较少的网纹构成大块的菱形。

施工情况1、压力不平衡可致地陷，就像跷跷板两边分别放坦克和书桌。

“好看难建”。

北京市勘察设计研究院的国家级勘察大师张在明用了这四个字简单概括了央视新址的工程特点。

具体负责央视新址勘察的耿一然工程师介绍说，央视新楼的怪异形状导致了对地基压力的极端不平衡。

“两座巨型塔楼和旁边的低矮建筑位于同一个地基之上，这就像把一辆坦克和一张书桌放在跷跷板的两边”。

据测算，央视新楼的地基将承受三种截然不同的压力：两座塔楼的地上层数分别为51层和45层，高约230米。

由于塔楼主体并不是垂直于地面的，而是呈84度斜角向天空延伸，其压力相当于约300米高楼的压力，超200吨／平方米；地上建筑为9层的裙楼，下压力较为正常，大约是40吨／平方米；而主塔楼的旁边是地上1层、地下3层的低矮建筑，这部分地基的压力仅有15吨／平方米，甚至还没有挖掉的土的压力大。

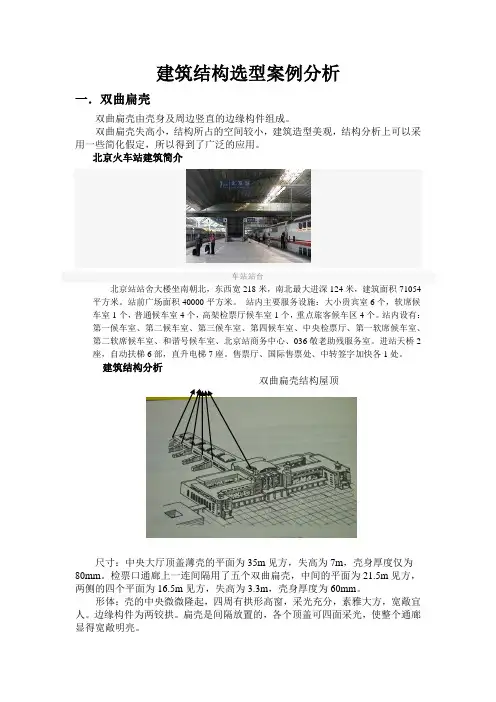

建筑结构选型案例分析一．双曲扁壳双曲扁壳由壳身及周边竖直的边缘构件组成。

双曲扁壳失高小，结构所占的空间较小，建筑造型美观，结构分析上可以采用一些简化假定，所以得到了广泛的应用。

北京火车站建筑简介车站站台北京站站舍大楼坐南朝北，东西宽218米，南北最大进深124米，建筑面积71054平方米。

站前广场面积40000平方米。

站内主要服务设施：大小贵宾室6个，软席候车室1个，普通候车室4个，高架检票厅候车室1个，重点旅客候车区4个。

站内设有：第一候车室、第二候车室、第三候车室、第四候车室、中央检票厅、第一软席候车室、第二软席候车室、和谐号候车室、北京站商务中心、036敬老助残服务室。

进站天桥2座，自动扶梯6部，直升电梯7座。

售票厅、国际售票处、中转签字加快各1处。

建筑结构分析双曲扁壳结构屋顶尺寸：中央大厅顶盖薄壳的平面为35m见方，失高为7m，壳身厚度仅为80mm。

检票口通廊上一连间隔用了五个双曲扁壳，中间的平面为21.5m见方，两侧的四个平面为16.5m见方，失高为3.3m，壳身厚度为60mm。

形体：壳的中央微微隆起，四周有拱形高窗，采光充分，素雅大方，宽敞宜人。

边缘构件为两铰拱。

扁壳是间隔放置的，各个顶盖可四面采光，使整个通廊显得宽敞明亮。

北京网球馆北京网球馆是用双曲扁壳做顶盖，平面为42m见方，壳身厚度为90mm。

扁壳在中央隆起的结构空间，正好适应网球在空中往返时弧形轨迹的需要，因而整个建筑的空间利用是很充分的。

二．刚接桁架钢接桁架的型式及特点：一般情况下，桁架结构杆件与杆件的连接铰点均简化为铰节点，一方面可简化运算，另一方面也较符合结构的实际受力情况。

但有时，由于桁架结构使用功能上的要求，或由于建筑造型上的要求，桁架结构没有斜腹杆，仅有竖腹杆。

这时若再把桁架节点简化为铰节点，则整个结构就成为了一个几何可变的结构，必须采用刚接桁架。

如无斜腹杆屋架。

上海大剧院建筑简介：上海大剧院整个工期自1994年9月开始，至1998年8月。

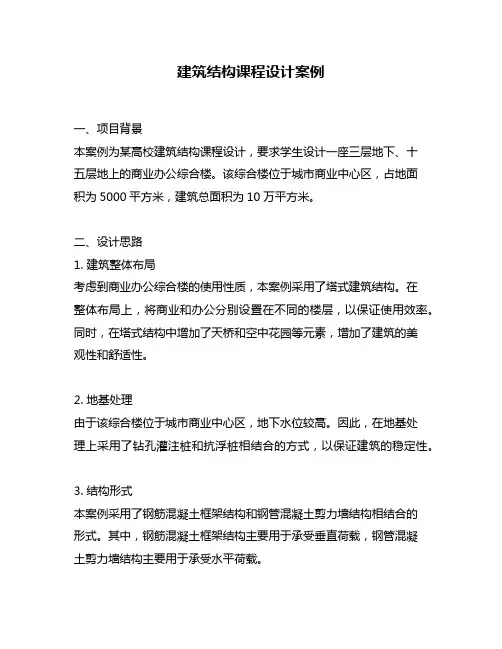

建筑结构课程设计案例一、项目背景本案例为某高校建筑结构课程设计，要求学生设计一座三层地下、十五层地上的商业办公综合楼。

该综合楼位于城市商业中心区，占地面积为5000平方米，建筑总面积为10万平方米。

二、设计思路1. 建筑整体布局考虑到商业办公综合楼的使用性质，本案例采用了塔式建筑结构。

在整体布局上，将商业和办公分别设置在不同的楼层，以保证使用效率。

同时，在塔式结构中增加了天桥和空中花园等元素，增加了建筑的美观性和舒适性。

2. 地基处理由于该综合楼位于城市商业中心区，地下水位较高。

因此，在地基处理上采用了钻孔灌注桩和抗浮桩相结合的方式，以保证建筑的稳定性。

3. 结构形式本案例采用了钢筋混凝土框架结构和钢管混凝土剪力墙结构相结合的形式。

其中，钢筋混凝土框架结构主要用于承受垂直荷载，钢管混凝土剪力墙结构主要用于承受水平荷载。

4. 建筑材料在建筑材料的选择上，本案例采用了高强度混凝土和高强度钢材。

同时，在保证建筑安全的前提下，尽可能地减少了使用钢材的数量，以降低建筑成本。

三、结构设计1. 塔式结构设计本案例采用了塔式结构，其中每个楼层均采用了相同的结构形式。

每个楼层由四根主梁和四根副梁组成，在主梁和副梁之间设置了混凝土板作为楼面。

同时，在每个楼层的外围设置了一圈钢管混凝土剪力墙，以保证建筑在水平方向上的稳定性。

2. 天桥设计为增加建筑的美观性和舒适性，在第五层和第十层之间设置了一座天桥。

该天桥由两根大型主梁和多根小型支撑梁组成，在两侧设置了玻璃幕墙。

同时，在天桥上设置了空中花园等景观元素，为建筑增添了一份生机和活力。

3. 抗震设计考虑到地震对建筑的影响，本案例在结构设计中采用了大量的抗震措施。

其中，钢管混凝土剪力墙的设置和钢筋混凝土框架结构的加固是最为关键的措施。

四、结构分析1. 受力分析根据建筑结构设计，本案例主要受到垂直荷载和水平荷载两种力的作用。

其中，垂直荷载主要由楼层自重和使用荷载组成；水平荷载主要由地震和风荷载组成。

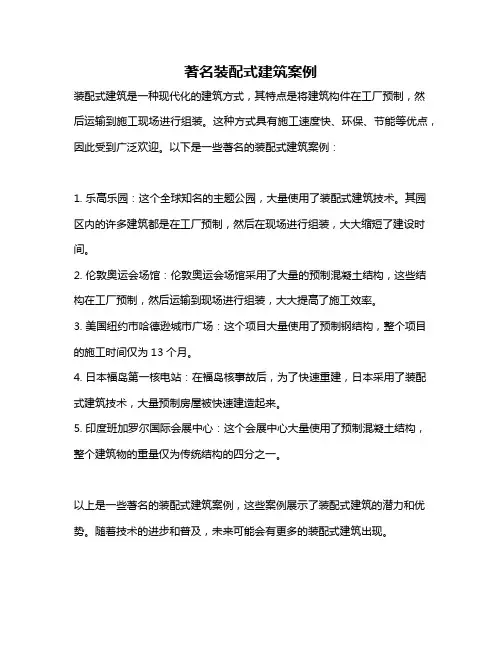

著名装配式建筑案例
装配式建筑是一种现代化的建筑方式，其特点是将建筑构件在工厂预制，然后运输到施工现场进行组装。

这种方式具有施工速度快、环保、节能等优点，因此受到广泛欢迎。

以下是一些著名的装配式建筑案例：
1. 乐高乐园：这个全球知名的主题公园，大量使用了装配式建筑技术。

其园区内的许多建筑都是在工厂预制，然后在现场进行组装，大大缩短了建设时间。

2. 伦敦奥运会场馆：伦敦奥运会场馆采用了大量的预制混凝土结构，这些结构在工厂预制，然后运输到现场进行组装，大大提高了施工效率。

3. 美国纽约市哈德逊城市广场：这个项目大量使用了预制钢结构，整个项目的施工时间仅为13个月。

4. 日本福岛第一核电站：在福岛核事故后，为了快速重建，日本采用了装配式建筑技术，大量预制房屋被快速建造起来。

5. 印度班加罗尔国际会展中心：这个会展中心大量使用了预制混凝土结构，整个建筑物的重量仅为传统结构的四分之一。

以上是一些著名的装配式建筑案例，这些案例展示了装配式建筑的潜力和优势。

随着技术的进步和普及，未来可能会有更多的装配式建筑出现。

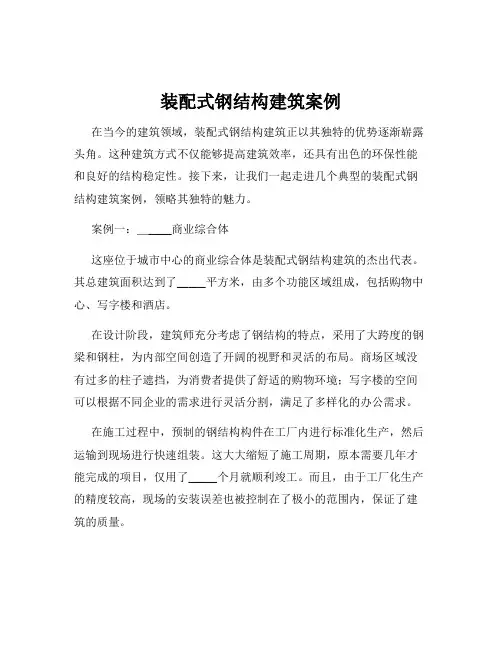

装配式钢结构建筑案例在当今的建筑领域，装配式钢结构建筑正以其独特的优势逐渐崭露头角。

这种建筑方式不仅能够提高建筑效率，还具有出色的环保性能和良好的结构稳定性。

接下来，让我们一起走进几个典型的装配式钢结构建筑案例，领略其独特的魅力。

案例一：＿____商业综合体这座位于城市中心的商业综合体是装配式钢结构建筑的杰出代表。

其总建筑面积达到了_____平方米，由多个功能区域组成，包括购物中心、写字楼和酒店。

在设计阶段，建筑师充分考虑了钢结构的特点，采用了大跨度的钢梁和钢柱，为内部空间创造了开阔的视野和灵活的布局。

商场区域没有过多的柱子遮挡，为消费者提供了舒适的购物环境；写字楼的空间可以根据不同企业的需求进行灵活分割，满足了多样化的办公需求。

在施工过程中，预制的钢结构构件在工厂内进行标准化生产，然后运输到现场进行快速组装。

这大大缩短了施工周期，原本需要几年才能完成的项目，仅用了_____个月就顺利竣工。

而且，由于工厂化生产的精度较高，现场的安装误差也被控制在了极小的范围内，保证了建筑的质量。

此外，该建筑在节能环保方面也表现出色。

钢结构的可回收性使得建筑在未来拆除时，大部分材料可以重新利用，减少了对环境的压力。

同时，建筑的外墙和屋顶采用了高效的保温材料，降低了能源消耗。

案例二：＿____住宅小区这是一个大型的住宅小区项目，采用装配式钢结构建造了多栋高层住宅。

与传统的混凝土结构相比，钢结构的自重更轻，减少了对地基的压力，从而降低了基础工程的成本。

在户型设计上，充分考虑了居民的生活需求，每个房间都布局合理，采光通风良好。

钢结构的使用使得室内的非承重墙体可以灵活布置，居民可以根据自己的喜好对空间进行个性化改造。

施工期间，由于大部分构件在工厂预制完成，现场的施工噪音和粉尘污染明显减少，对周边居民的生活影响降到了最低。

而且，装配式施工减少了大量的现场湿作业，提高了施工的安全性。

为了保证建筑的耐久性，钢结构表面进行了严格的防腐处理，延长了建筑的使用寿命。

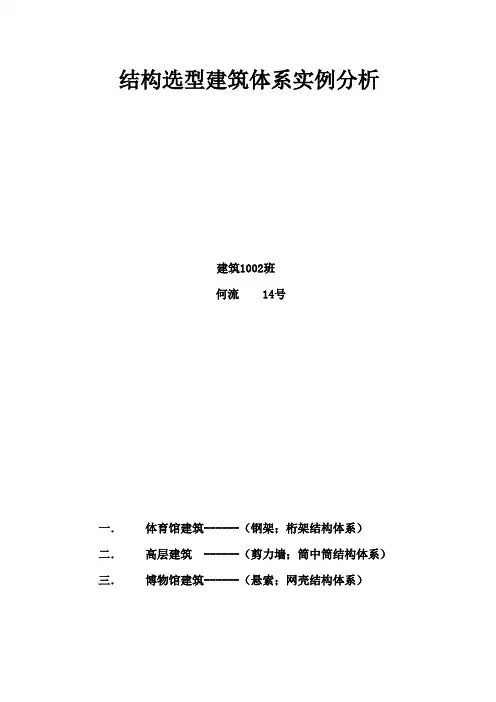

结构选型建筑体系实例分析建筑1002班何流 14号一．体育馆建筑------（钢架；桁架结构体系）二．高层建筑 ------（剪力墙；筒中筒结构体系）三．博物馆建筑------（悬索；网壳结构体系）一．体育馆建筑钢架结构体系概述钢结构是把各种型钢或钢板通过焊接或螺栓连接等方法组成基本构件根据使用要求按照一定的规律制造而成的工程结构。

钢结构在工程建设中应用较广如高层建筑、大跨度空间结构、轻钢结构、工业厂房道路工程中的钢桥水工建筑中的钢闸门、加油站的钢顶棚等。

具有材料的强度高，塑性和韧性好；材质均匀，和力学计算的假定比较符合；制作简便，施工周期短；质量轻；钢材耐腐蚀性差；钢材耐热，但不耐火；等优点桁架结构体系概述桁架结构中的桁架指的是桁架梁，是格构化的一种梁式结构。

桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。

由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。

当涉及大跨度或重荷载时，用于建筑的屋盖结构的桁架通常称作屋架，桁架要比梁更经济。

桁架，是由一些细长直杆按适当方式分别在两端连接而成的几何形状不变的结构。

桁架按其材料可分为木桁架、钢筋混凝土桁架、钢桁架。

本人针对以上两种常常同时出现的结构体系，进行了实地调研。

实例工程项目一南京奥体中心体育场屋盖钢结构工程概况南京奥林匹克体育中心位于南京市城西秦淮河与长江之间的河西新城区中心区域,它东临江东南路,南毗青石埂路、西连上新河路、北接纬八路,占地面积89.6公顷,总建筑面积约40万m2。

体育场的俯视平面为直径285.60 m的圆。

整个体育场建筑造型风格独特,具有自由动态感。

主体结构为部分预应力钢筋混凝土框架-剪力墙结构体系(2～7层)结构形式体育场的屋盖结构体系是由跨度达376 m、倾斜45°的变断面三角桁架拱与平行设置的钢箱梁和平面支撑形成的单层马鞍形壳组成的空间结构,其大拱的支座处水平推力达13 000 kN。

设计最终采用的拱脚为固接,并要求其支座处水平位移控制在6 mm以内,否则屋盖结构在计算时要考虑水平位移对整个屋盖结构的影响。

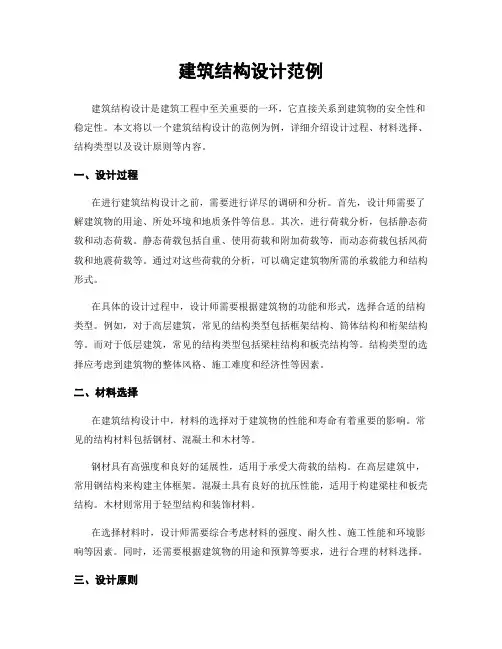

建筑结构设计范例建筑结构设计是建筑工程中至关重要的一环，它直接关系到建筑物的安全性和稳定性。

本文将以一个建筑结构设计的范例为例，详细介绍设计过程、材料选择、结构类型以及设计原则等内容。

一、设计过程在进行建筑结构设计之前，需要进行详尽的调研和分析。

首先，设计师需要了解建筑物的用途、所处环境和地质条件等信息。

其次，进行荷载分析，包括静态荷载和动态荷载。

静态荷载包括自重、使用荷载和附加荷载等，而动态荷载包括风荷载和地震荷载等。

通过对这些荷载的分析，可以确定建筑物所需的承载能力和结构形式。

在具体的设计过程中，设计师需要根据建筑物的功能和形式，选择合适的结构类型。

例如，对于高层建筑，常见的结构类型包括框架结构、筒体结构和桁架结构等。

而对于低层建筑，常见的结构类型包括梁柱结构和板壳结构等。

结构类型的选择应考虑到建筑物的整体风格、施工难度和经济性等因素。

二、材料选择在建筑结构设计中，材料的选择对于建筑物的性能和寿命有着重要的影响。

常见的结构材料包括钢材、混凝土和木材等。

钢材具有高强度和良好的延展性，适用于承受大荷载的结构。

在高层建筑中，常用钢结构来构建主体框架。

混凝土具有良好的抗压性能，适用于构建梁柱和板壳结构。

木材则常用于轻型结构和装饰材料。

在选择材料时，设计师需要综合考虑材料的强度、耐久性、施工性能和环境影响等因素。

同时，还需要根据建筑物的用途和预算等要求，进行合理的材料选择。

三、设计原则在建筑结构设计中，有一些基本的原则需要遵循。

首先是安全性原则，即建筑物的结构必须能够承受设计荷载并保证使用安全。

其次是经济性原则，即在满足安全性的前提下，尽可能降低建筑物的成本。

此外，还需要考虑美观性原则，即结构设计应与建筑物的整体风格和功能相协调。

在具体的设计过程中，还需要注意结构的合理性和优化性。

合理性指的是结构形式和材料选择应与建筑物的用途和荷载要求相适应。

优化性指的是在满足安全性和经济性的前提下，尽可能降低结构的重量和材料使用量。

1 混合结构体系1.1混合结构体系概述混合结构是指承重的主要构件是用钢筋混凝土和砖木建造的。

如一幢房屋的梁是用钢筋混凝土制成，以砖墙为承重墙，或者梁是用木材建造，柱是用钢筋混凝土建造。

由两种或两种以上不同材料的承重结构所共同组成的结构体系均为混合结构。

混合结构,又可以说是砖混结构.虽然也用钢筋浇柱\梁,但墙体具是承重功能,不能乱拆.特点：质量较框架略差,质量较好,寿命较长.造价略低，适合6层以下，横向刚度大，整体性好，但平面灵活性差。

分类：型钢柱+混凝土梁+混凝土筒归入混凝土结构型钢柱/钢管混凝土+钢梁+混凝土筒归入型钢框架混凝土核心筒结构1.2 实例工程项目概况金茂大厦（JinMaoTower），又称金茂大楼，位于上海浦东新区黄浦江畔的陆家嘴金融贸易区，楼高420.5米，是上海目前第2高的摩天大楼（截至2008年）、中国大陆第3高楼、世界第8高楼。

大厦于1994年开工，1999年建成，有地上88层，若再加上尖塔的楼层共有93层，地下3层，楼面面积27万8,707平方米，有多达130部电梯与555间客房，现已成为上海的一座地标，是集现代化办公楼、五星级酒店、会展中心、娱乐、商场等设施于一体，融汇中国塔型风格与西方建筑技术的多功能型摩天大楼，由著名的美国芝加哥SOM设计事务所的设计师Adrian Smith设计。

因为中国人喜欢塔所以中国才把金茂大厦设计成这样。

1.3 实例工程项目结构选型与结构布置分析其结构体系为巨型型钢混凝土翼柱+ 内筒混合结构体系。

这种混合结构体系的巨型型钢混凝土柱和钢筋混凝土内筒通过刚性大梁构成一个整体的抗侧力体系, 而且其抗侧力体系的力矩很大, 效率很高。

这种体系还可提供较大的使用空间, 其外围洞口可以做得很大。

2框架结构体系2.1框架结构体系概述框架结构是利用梁柱组成的纵、横向框架，同时承受竖向荷载及水平荷载的纯框架结构。

其主要优点是建筑平面布置灵活，能够较大程度地满足建筑使用的要求。
