建筑结构选型------课程报告一. 膜结构1. 结构形式:骨架支撑式膜结构 整体张拉式膜结构2. 调研实例:南京工业大学音乐台 体育场看台南京工业大学音乐台,主要的功能在于平时举办一些露天的聚会,平时主要作为一个景观节点。
所以选用了摸结构,使得在造型上可以轻盈多变。
体育场看台,主要给观看比赛的人一个休息的场所,需要有通透的视线,而膜结构刚好具有这一方面的有点。
3. 结构分析:膜结构一改传统建筑材料而使用膜材,其重量只是传统建筑的三十分之一。
而且膜结构可以从根本上克服传统结构在大跨度建筑上实现时所遇到的困难,可创造巨大的无遮挡的可视空间。
膜结构分为四大类:空气支撑式膜结构,骨架支撑式膜结构 ,整体张拉式膜结构,索系支撑式膜结构。
这里主要选用的是骨架支撑式膜结构和整体张拉式膜结构。
膜结构的造型自由、轻巧、柔美,充满力量感,同时具有阻燃、制作简易、安装快捷、节能、易于、使用安全等优点,使得被广泛应用。
4. 主要应用范围:场馆看台及娱乐空间,标志性小品,建筑入口及膜建筑屋顶,停车场收费站等。
5. 调研照片二.平板网架结构1. 调研实例:南京工业大学体育馆南京工业大学体育馆,体型巨大,里面包含了篮球场,乒乓球室,排球场,游泳馆的多种功能,造型优美,平面布局灵活多变。
2. 结构分析:空间网架结构是由多根杆件根据建筑体型的要求,按照一定规律进行布置,通过节点连接起来的三维空间铰接杆系结构。
网架结构按外形分两种:平板网架和曲面网架网架结构按结构分三种:双层网架,三层网架,组合网架网架结构按跨度分三种:小跨度,中跨度,大跨度3. 平板网架结构的优点:整体刚度大、稳定性好,具有良好的抗震性能;无水平推力或拉力的空间结构,便于下部承重结构的布置;应用范围广泛,平面布置灵活制作安装容易实现工厂化、标准化,占用空间小,使用方便,经济合理;4. 主要应用范围:体育建筑,大型公共建筑,单层工业厂房,加油站,收费站等5. 调研照片三.框架结构1.调研实例:南京图书馆南京图书馆占地25200平方米,分为地下2层和地上9层,设计总高度41.1米。
结构选型期末考核姓名:学号:年级专业:09建筑学所在院系:土木工程与建筑系任课教师:提交日期:2012年12月27日目录一、框架结构体系 (1)二、门式刚架结构体系 (4)三、拱结构体系 (6)四、薄壳结构体系 (8)五、膜结构体系 (10)六、高层宾馆结构选型选择及论证 (12)七、高层宾馆结构选型设计平面图 (13)八、高层宾馆结构选型设计结构图 (19)一、框架结构体系指整栋结构都是由梁、柱组成的框架来承受竖向荷载和侧向荷载的结构体系。
工程实例南京电信局鼓楼多媒体综合楼工程工程概况南京电信局鼓楼多媒体综合楼位于南京市鼓楼市民广场北侧,东邻安仁街12m、北距大钟亭路12m、西侧紧贴原有五层通信机房。
基地面积2340平方米,建筑物占地面积2000平方米,主楼地下二层、地上三十一层,层高四至六米不等,地面以上结构高度140.5m。
使用功能分布为:地下二层为设备用房,地下一层为平战结合六级人防(平时作为汽车库);地上一至四层为电信新产品展示超市,五层为空中花园,七至十八层为通讯机房及配套辅助设备用房,二十一至二十九层为办公用房及计算机中心,十二、十九、三十层为全省目前最大的专用电视电话会议室,六、十三、二十层为辅助设备及防火避难层。
建筑面积约3.6万平方米。
裙楼使用功能略,主、裙楼之间设缝形成两个独立的结构单元,主楼采用巨型框架结构体系、裙楼采用普通钢筋混凝土结构体系。
1结构特点结构布置1、结构平面布置楼层平面为规则的长方形,尺寸为29.7mx30.2m(x枣y);基础埋置深度14.2m(约H/IO),结构高宽比4.73;四角设置四个大小相同的钢筋混凝土筒体(7.6mx5.6m),内置电梯、疏散楼梯、卫生间及设备管井;简体之间一般楼盖为普通钢筋混凝土有梁楼盖、桁架层楼盖为钢骨混凝土有梁楼盖(图2)。
2、结构竖向布置沿竖向由四角筒与四道桁架层形成巨型框架结构称为主结构或一级结构,各道桁架之间五至九层框架结构为次结构或二级结构(图3);次结构承受各自范围楼面垂直载荷及所在位置水平力作用,并将之传递给主结构;主结构承受全部竖向及水平作用。
大跨度建筑结构形式与建筑造型实例分析作业一、引言大跨度建筑是指横跨一定距离的建筑结构,通常用于体育馆、机场、展览馆等场所。
大跨度建筑的结构形式和建筑造型直接影响着其整体的设计风格和功能性。
本文将通过分析几个实际案例,来探讨大跨度建筑的结构形式和建筑造型。
二、实例分析1.鸟巢体育馆鸟巢是2024年北京奥运会的主要场馆之一,该建筑由于其独特的设计和大跨度的结构形式而备受瞩目。
鸟巢采用了网格状的结构形式,结构支撑系统以大量的钢材和钢索构成,形成了像鸟巢一样的外观。
这种结构形式使得鸟巢能够跨越大距离,同时又能够承受复杂的力学负荷。
建筑造型方面,鸟巢采用了流线型的造型,形象生动地展现了建筑的力学特点和灵活性。
2.在野外博物馆在野外博物馆是位于美国亚利桑那州的一个知名景点,该建筑展示了独特的结构形式和建筑造型。
在野外博物馆的结构形式采用了大跨度的钢结构,构建了一个拱形天篷状的建筑。
这种结构形式使得建筑可以跨越大距离,同时又能够保持建筑的稳定性和坚固性。
建筑造型方面,该建筑外观简洁大方,与周围的自然环境相融合,给人一种和谐、自然的感觉。
3.埃菲尔铁塔埃菲尔铁塔是法国巴黎的一座标志性建筑,以其独特的结构形式和建筑造型而闻名于世。
该建筑采用了大跨度的钢结构,通过各种大小不同的钢材构成。
这种结构形式使得建筑能够跨越大距离,同时又能够承载大风荷载和重力负荷。
建筑造型方面,埃菲尔铁塔外观造型美观,线条流畅,给人一种轻盈、优雅的感觉。
三、结论通过上述实例的分析可以看出,大跨度建筑的结构形式和建筑造型是相互关联的。
合理的结构形式可以支撑大跨度建筑的功能和安全性,而独特的建筑造型则能够突出建筑的设计风格和艺术性。
在大跨度建筑的设计中,需要考虑结构形式和建筑造型的协调性,以达到功能与美观的统一未来,随着科学技术的进步和建筑设计理念的不断发展,大跨度建筑的结构形式和建筑造型将会更加多样化和创新化。
我们可以期待更多独特的大跨度建筑出现,为人们创造更好的空间体验和艺术享受。
高层建筑地下室结构设计实例分析随着城市的发展和人口的增长,高层建筑如雨后春笋般涌现。
而地下室作为高层建筑的重要组成部分,其结构设计的合理性和安全性至关重要。
本文将通过一个具体的实例,对高层建筑地下室结构设计进行详细的分析。
一、工程概况本次分析的高层建筑位于城市中心繁华地段,总建筑面积为_____平方米,地上_____层,地下_____层。
地下室主要用作停车场、设备用房和人防工程。
建筑高度为_____米,采用框架剪力墙结构体系。
二、地下室结构选型地下室的结构选型需要综合考虑多种因素,如地质条件、上部结构形式、使用功能等。
在本案例中,由于地质条件较好,采用了筏板基础。
筏板基础具有整体性好、能有效调节不均匀沉降的优点,适用于高层建筑地下室。
地下室的外墙设计为钢筋混凝土剪力墙,既能承受水平荷载,又能作为挡土墙。
内墙则根据不同的功能分区和荷载情况,分别采用了钢筋混凝土剪力墙和框架柱。
三、荷载计算地下室结构所承受的荷载主要包括恒载、活载、土压力、水压力等。
恒载包括地下室结构自身的重量、设备重量等;活载主要为车库的车辆荷载和人员活动荷载。
土压力的计算需要根据实际的地质情况和地下室的埋深来确定。
在本案例中,采用了朗肯土压力理论进行计算。
水压力的大小取决于地下水位的高低,在设计时应充分考虑地下水的变化情况,采取相应的防水措施。
四、抗震设计地震作用是高层建筑地下室结构设计中必须考虑的重要因素。
根据抗震设防烈度和场地类别,确定地下室的抗震等级。
在本案例中,地下室的抗震等级为_____级。
在抗震设计中,通过合理布置剪力墙和框架柱,提高结构的抗侧刚度和抗震性能。
同时,加强节点的连接构造,确保结构在地震作用下的整体性和可靠性。
五、防水设计地下室的防水设计是保证地下室正常使用的关键。
在本案例中,采用了防水混凝土和卷材防水相结合的防水方案。
地下室底板和外墙采用防水混凝土,抗渗等级为_____。
在混凝土表面铺设卷材防水层,加强防水效果。
对多层、高层与超高层建筑以及大跨度建筑的常用结构体系进行实例分析第一篇多层、高层与超高层建筑1混合结构体系··················································`22 框架结构体系 (3)3 剪力墙结构体系 (4)第二篇大跨度建筑4 门式刚架结构 (8)5 薄腹梁结构 (9)6 桁架结构 (9)7 拱结构 (11)8 薄壳结构 (12)9 网架结构 (13)10 悬索结构 (14)11 薄膜结构 (16)12 充气建筑结构 (17)考核项目二高层宾馆结构选型设计第三篇1结构形式的选择及论证 (19)2 各层建筑平面方案图和结构布置方案图 (19)第一篇多层、高层与超高层建筑我国改革开放以来,建筑业有了突飞猛进的发展,近十几年我国已建成高层建筑万栋。
随着城市化进程加速发展,全国各地的高层建筑不断涌现,作为建筑设计人员,必须充分了解高层建筑结构设计特点及其结构体系,只有这样才能使设计达到技术先进、经济合理、安全适用、确保质量的基本原则。
高层建筑结构设计的特点高层建筑结构设计与低层、多层建筑结构相比较,结构专业在各专业中占有更重要的位置,不同结构体系的选择,直接关系到建筑平面的布置、立面体形、楼层高度、机电管道的设置、施工技术的要求、施工工期长短和投资造价的高低等。
不同建筑结构实例与分析一、一样平板结构实例一:日本小住宅小屋周围的农场种植着蔬菜,日本漂亮的四季在那个地址轮回不息。
建筑与自然共存。
小屋离日本避暑胜地不远,那个地址健壮的生长着西红柿和黄瓜。
按日本标准看,那个地址的夏天较热冬季也较冷。
因此建筑师设计了一个不依托空调的冬暖夏凉室内自然环境。
扇形的平面布置,开口大的一边朝南,温暖的阳光在冬季进入建筑内部,在夏日被屋檐遮挡,南北双向开窗引入对流风。
尽管布局简单,可是不同的房间有不一样的风光。
建筑评论:从照片中咱们能够清楚地看到该建筑是木构的梁板式结构。
这种结构超级大体适合于建造小型住宅和多层建筑。
本建筑充分利用了梁板结构的空间性质,营造了一个超级舒畅的空间感受。
实例二:巴塞罗那的111社会保障住宅整个建筑为混凝土建筑,朴实无华的建筑也因此成了前方松林最好的背景,映射着景观的转变的阴影和自然的纹理。
表皮独特的波浪状均为植模板现场浇筑。
其工业化的水准保证了完工时刻。
最后形成的表皮节拍鲜明,明暗对照强烈,并与周围的松林相得益彰。
建筑评论:从第二张图咱们能够看出这栋建筑是无梁式平板,结构这种结构没有梁更为美观。
从内部空间来看该建筑营造了大量的室内灰空间,表现出了建筑师追求邻里和睦的社区精神。
二、悬挑结构实例一:流水别墅别墅总共分为三层,建筑的结构运用了钢筋混凝土。
它的每—层楼板连同边上的栏墙支承在墙和柱墩上,各层的空间大小和形状各不相同,筑师充分利用了钢筋混凝土结构的悬挑力,将建筑外形向各个方向悬伸出来。
流水别墅最具标志性特点的是建筑外形上一道道横墙和几条竖向的石墙,还有那顺流而下的瀑布。
组成一幅错落有致的山水画,栏墙色泽洁白滑腻,石墙粗犷奔放,使整个建筑不仅有水平和垂直的结构对照,还有颜色和质感给人以视觉和触觉上的享受.建筑评论:超级闻名的一个建筑几个错落的大平台的悬挑令整个建筑更具生机活力,同时竖向和横向的交织恍如与周围的景观融为一体。
实例二:“手指”旅店建筑的造型像张开的手指,手指探向大海,朝向不同的岛屿,让每一个房间取得不同的景观视野。
建筑工程实例分析——水立方摘要:国家游泳中心作为2008年北京奥运会的重要场馆,以其独特的建筑外形吸引着全球的目光。
“水立方”采用新型多面体空间结构,并在单纯被切割的空间结构上加以优化,形成了特殊的空间结构。
建筑的外表面全部由ETFE充气膜覆盖,建筑充分利用ETFE充气膜的优势,细化膜结构的构造,形成完整、封闭,具有良好物理性质的使用空间。
本文从“水立方”这一建筑实例出发,着重分析建筑的多面体空间结构,和特殊的膜结构,以及在膜结构基础上进行的排水、保温、隔热、隔声构造处理。
关键词:水立方多面体空间结构 ETFE膜结构1 工程概况国家游泳中心位于奥林匹克大道的西侧,占地61295㎡,在国家主体育场以西约200m。
由中建总公司牵头、联合中建国际(深圳) 设计顾问有限公司、澳大利亚PTW 建筑师事务所和悉尼ARUP 工程顾问有限公司组成的设计联合体提交的“水立方”方案在严格的国际竞赛中胜出成为国家游泳中心的实施方案。
“水立方”由中方建筑师提出的方型建筑造型体现了与国家体育场(“鸟巢”) 的和谐共生, 由ARUP 工程师创造的摹仿水泡组合形式的全新结构形式,具有高度重复性又呈现出一种随机无序的总体感觉,屋面和墙体内外统一采用ETFE 充气枕覆盖,整体建筑形态简洁纯朴而又富于变化。
“水立方”的平面尺寸为176.538m×176.538m,高度约31m,地下2层,地上主体单层、局部5层。
建筑外包钢结构屋盖和墙体采用新型多面体空间刚架结构,屋盖厚71211m,墙体厚31472m 和51876m。
墙体底部支承于11009m(外墙落地墙) 和61350m(内墙及门洞) 标高的钢板2混凝土组合梁平台上。
“水立方”的覆盖结构采用ETFE(乙烯-四氟乙烯共聚物) 充气枕结构,屋盖和墙体的内外表面均覆以ETFE 充气枕,最大的单个气枕面积约71㎡、跨度9m 左右,ETFE 膜材的用量约30 万平方米。
上:赛后座位工程区位下:赛时座位2 多面体空间钢架结构的构造分析国家游泳中心工程地上钢结构墙体和屋盖为新型多面体的空间钢架结构体系,多面体的空间钢架结构几何构成的理论基础是“气泡理论”,即用两种不同的单元体,一种是14面体,另外一个为12面体,将三维空间细分为若干小部分,每个部分的体积相等但保证接触表面积均最小”这种多面体组合被称为wp多面体。
实例分析高层建筑框架剪力墙结构设计高层建筑是现代城市中不可或缺的一部分,其建筑结构设计对于建筑的保障至关重要。
当然,针对不同的建筑用途、地理位置、功能等方面的要求,高层建筑的结构设计也会有所不同。
其中,框架剪力墙结构设计是一种常见的方案。
今天我们将重点讨论这种方案,希望对建筑结构设计专业人士以及感兴趣的读者有所启示。
1. 框架剪力墙结构设计的基本原理框架剪力墙结构由“框架”和“剪力墙”两部分组成,其中框架是建筑支撑结构的骨架,而剪力墙是建筑结构的主要承载结构。
框架主要负责承担水平荷载,而剪力墙则负责承担垂直荷载和地震力。
在框架剪力墙结构中,剪力墙会被布置在建筑的核心位置,而框架则贯穿整个建筑。
这种设计可以极大地提高建筑的抗震能力和结构刚度,使建筑更加稳定和安全。
此外,这种设计还可以增加建筑的自重和防火性能,适用于中高层甚至超高层建筑。
2. 框架剪力墙结构设计的具体实现方法在实现框架剪力墙结构设计时,需要考虑以下几个方面的问题:- 建筑布局:剪力墙应该被放置在建筑核心区域,以最大化其受力控制作用。
此外,框架应该被放置在建筑的周边位置,以增加建筑的整体稳定性。
- 钢筋混凝土设计:框架的设计应该考虑抗震、风荷载、地震等因素。
剪力墙应该被设计成厚实、多层的结构,以承担垂直荷载和地震力。
- 梁柱连接:框架和剪力墙之间的梁柱连接应该被精心设计,以确保强度充足且不会发生脆性断裂。
- 材料选择:建筑材料的选择应该考虑建筑的安全性和可持续性。
建议优先选择优质材料,如高强度钢筋和烧结砖,以增加建筑的整体抗震性。
3. 框架剪力墙结构设计的案例分析以下是一个实例分析,关于一个成功应用框架剪力墙结构设计的项目。
该项目是一座60层的高层住宅,其建筑高度达到了180米。
在设计过程中,建筑工程师首先考虑了建筑的布局。
剪力墙被放置在建筑核心区域,而框架则被布置在建筑周围。
他们还考虑了建筑的高度和周边自然条件,以确保建筑具有强大的抗震和风荷载能力。
建筑结构设计的工程实例分析摘要:建筑结构设计是工程建设中的一个重要环节,本文对现代建筑结构设计的要点进行了阐述,然后选择了某工程实例,对建筑结构设计中的一些关键点进行了讨论,供同行参考。
关键词:建筑结构设计;要点;实例分析引言现代的建筑结构正日趋多样化和复杂化,这对结构设计工作的质量提出了更高的要求。
综合考虑工程建设中的各项条件,灵活运用各种技术方法,将建筑结构设计得更合理可行,同时节省投资,便于施工,这样的结构设计方案才是一个优秀的方案。
一、.现代建筑结构设计的要点分析虽然如今的建筑形式更加的多样化,对结构没有统一固定的要求了,但是在进行建筑设计的过程中,有些因素是必须考虑的并认真计算的,包括以下几点因素:(1)水平荷载。
在建筑的结构设计中,由于建筑物的自重以及楼面荷载等因素在竖构件中引起的轴力和弯曲的数值,一般和建筑物的高度成正比,但是建筑物由于水平荷载在竖构件中产生的轴力,以及倾覆力矩却是和高度的二次方成正比,这种影响是非常大的,充分说明了水平荷载的影响程度,因此在进行建筑结构设计时必须进行重视。
建筑物的竖向荷载一般都是一定的,但建筑物在水平方向上的荷载却是随着结构的变化而又大的区别的,比如风对不同结构建筑施加的力是不相同的,这就需要设计人员对相关数据进行严谨地计算,尽量减小水平荷载对建筑物的影响。
(2)结构延性。
高层建筑在地震的作用下会发生变形,且明显比受到相同震度的低层建筑要大,足够的结构延性可以保证高层建筑在进入塑性变形阶段之后还可以拥有较好的变形能力,降低倒塌的可能性。
结构设计中要灵活运用相应的技术工艺,尽可能地提高建筑尤其是高层建筑物的延性,保障建筑的使用安全。
(3)轴向变形。
层数越高的建筑,其在竖向上的荷载就越大,达到一定程度后可能会造成一定的轴向变形,使得连续梁支座处的负弯矩值明显减小,从而影响预制构件下料的长度,这是工程减少中必须避免的问题之一,这就需要设计人员在进行结构设计时,准确计算出轴向变形值,将下料长度控制在合理的范围之内。
混凝土结构设计实例分析一、背景介绍混凝土结构是一种广泛应用的建筑结构类型,其性能稳定、施工方便、使用寿命长等优点使其成为许多工程中的首选。
然而,在混凝土结构设计中,设计人员需要充分考虑材料特性、荷载特点、施工工艺等诸多因素,以确保设计的安全可靠性。
本文将以一个混凝土结构设计实例为例,详细介绍混凝土结构设计的原理和方法。
二、工程概述本工程是一座地下机房的混凝土结构设计,其中地下部分为框架结构,地上部分为钢筋混凝土平面框架结构。
地下部分分为两层,每层净高度为3.5m,屋面荷载为1.5kN/m2,层间荷载为2.5kN/m2。
地上部分为4层,每层净高度为3.2m,楼层荷载为5kN/m2,屋面荷载为1.5kN/m2。
建筑总高度为17.5m。
三、结构设计1.工作状态选择本工程采用极限状态设计法进行结构设计。
根据国家标准《建筑抗震设计规范》GB50011-2010,建筑结构设计应根据工作状态的不同,分别进行设计。
其中,工作状态分为正常使用状态、极限状态和抗震设计状态。
在本工程中,正常使用状态和极限状态均需要满足相关设计要求,故采用极限状态方法进行设计。
2.受力分析本工程地下部分采用框架结构,地上部分采用平面框架结构,故受力分析应分别进行。
以地上第一层为例进行分析。
(1)楼板受力分析楼板受到的荷载主要有楼层荷载、屋面荷载和自重荷载。
楼板的受力状态为板受弯和剪力作用,故在受力分析中要考虑板的弯曲和剪切强度。
根据相关规范,楼板应当满足弯曲强度和剪切强度的设计要求,即楼板的弯曲矩和剪力不应超过其极限弯曲矩和极限剪力。
(2)柱受力分析柱受到的荷载主要有楼层荷载和墙体荷载。
柱的受力状态为受压和受拉,故在受力分析中要考虑柱的抗压和抗拉强度。
根据相关规范,柱应当满足抗压和抗拉强度的设计要求,即柱的截面承载力应不小于其受到的荷载。
3.结构设计步骤(1)确定结构类型和工作状态;(2)根据建筑荷载和结构形式,确定结构布局和基础类型;(3)进行受力分析,计算结构内力;(4)根据设计要求,确定截面尺寸和配筋;(5)进行截面验算,计算截面承载力;(6)对结构进行整体验算和优化设计;(7)进行详细设计和节点设计。
建筑结构选型作业第一章悬挑结构:现代MOMA1.工程概况:当代MOMA位于东直门迎宾国道北侧,拥有首都北京的地标优势,项目规划建筑面积22万平方米,其中住宅为13.5万平方米,配套商业面积达8.5万平方米,包括多厅艺术影院,画廊,图书馆等文化展览设施,还包括了精品酒店,国际幼儿园,顶级餐饮,顶级俱乐部及健身房、游泳池、网球馆等生活设施与体育休闲设施。
当代MOMA由纽约的哥伦比亚大学教授Steven Holl设计,项目规划概念是BEIJING LINKED HYBRID,在建筑艺术方面实现了世界的唯一,更加充分的发掘城市空间的价值,将城市空间从平面、竖向的联系进一步发展为立体的城市空间。
当代MOMA也是当代置业科技主题地产的延续与发展,在万国城Moma实现高舒适度、微能耗的基础上,将大规模使用可再生的绿色能源。
从可持续的观点出发,当代MOMA适当的高密度(强度)开发利用土地与大规模使用可再生的绿色能源是大城市发展的方向,是真正“节能省地型”的项目。
在当代MOMA的规划设计中,更多考虑了未来城市的生活模式,引入了复合功能的概念,实现开放功能的城市社区,在这里不单是居住功能,而且能够和谐的工作,娱乐、休闲消费、交通,作为一个汇集精品商业与国际文化的开放社区,充满生气与活力,将创造更和谐的国际化生活氛围,不仅为社区创造更舒适的环境,更多的交往机会,也将完善城市区域功能,为北京的城市形象,为北京奥运会增添光彩。
项目计划2005年初开始建设,在2008年奥运会之前建成使用。
2.结构形式:为减轻自重,梁柱采用H型钢,并且设置了受拉的钢斜撑,提高悬挑结构的刚度和承载力.为承受悬挑部分重力荷载产生的倾覆力矩,在悬挑部分增设钢斜撑,将倾覆力矩传递到塔楼上;在塔楼相应的部位增设钢管斜撑。
使塔楼整体承受倾覆力矩。
在塔楼内除设置核心筒外。
还设置了十字型剪力墙,提高塔楼整体的刚度和抗倾覆能力。
长悬挑是本工程主要设计难点之一,目前主体结构竖向构件采用了中震不屈服的性能目标,对于悬挑结构这样更加重要的部分,设计中采用了中震弹性设计的更高的性能目标,即悬挑部分的构件验算时,按中震弹性地震力(水平地震和竖向地震)与竖向荷载进行组合,考虑荷载分项系数,材料强度取设计值。

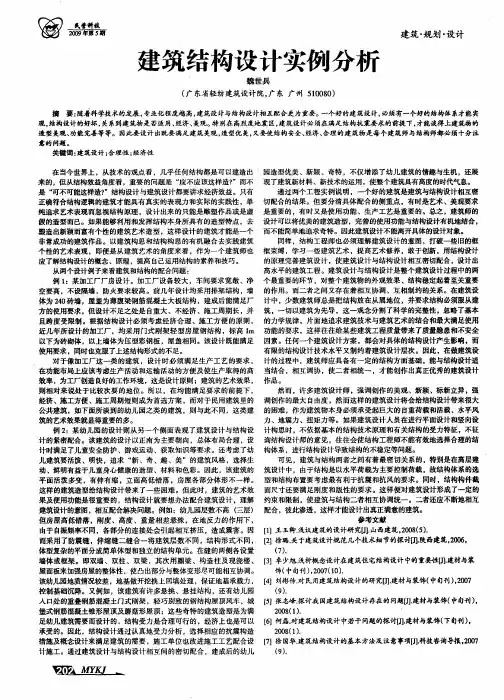

建筑结构设计实例分析摘要:建筑结构是建筑工程设计当中很关键的一项工作,结构设计不合理,不仅会影响建筑物的使用安全和使用年限,还会影响到企业的形象与品牌。
本文根据工程案例,对大底盘、多塔楼的结构设计进行论述。
关键词:结构设计;多塔楼一、工程概述某建筑工程由几幢住宅楼及公建楼组成,单体采用剪力墙形式(公建楼采用框架结构),地下室由几幢楼连接而成,属于超长型地下室,总建筑面积12万平方米。
该工程效果图见图1。
图1 效果图二、基础及地下室设计(1)基础设计基础混凝土强度等级C30,受力钢筋采用HRB400级。
主楼采用筏板基础,筏板厚度取400~900mm,计算软件选用JCCAD筏板有限元计算软件进行分析,本工程抗浮设防水头为5m,结合持力层承载力及抗浮水位的条件,本工程纯地下车库部分采用独立柱基加防水板的基础形式,防水板厚度300mm,防水板顶标高与基础顶标高相同,防水板下设置50mm厚聚苯板,见图2。
防水板和独立基础分别计算,防水板计算划分见图3。
板1 按四角支承的双向板模型计算,板2按两边嵌固单向板计算,分别配筋。
独立基础的内力计算需要考虑两种效应的叠加,即上部荷载传至地基产生的净反力Qj和地下水作用时防水板传来的水浮力Qw,(Qw为作用在独立基础边的线荷载和线弯矩) 。
根据以上几种荷载组合计算得出独立基础的配筋。
图2 柱下基础大样图3 柱基间抗水板计算划分(2)主楼与车库交界处基础处理本工程中1、2、3、6#住宅楼为地下一层,与其相连的车库为地下两层,故主楼和车库的底板存在一层的高差,在结构设计中特别应注意以下问题:主楼和车库的差异沉降;车库地下二层挡土墙的计算及挡土墙基础的计算;施工过程中交界处的放坡处理及对主楼筏板下土体的扰动。
本工程变标高处示意见图4,设计中主要采取以下措施: 由于本工程主楼及车库底板下主要持力层为粉质粘土夹卵石,承载力标准值达到了350kPa,压缩模量也在65MPa以上,故最终沉降量不大,经计算可以满足规范规定的差异变形要求。
某高层建筑结构设计实例分析随着城市的快速发展,高层建筑如雨后春笋般涌现。
高层建筑的结构设计不仅关系到建筑的安全性和稳定性,还影响着建筑的使用功能和经济性。
本文将通过一个具体的高层建筑结构设计实例,对其进行详细的分析,以期为相关设计提供参考。
一、工程概况该高层建筑位于城市中心商务区,总建筑面积为_____平方米,地上_____层,地下_____层。
建筑高度为_____米,主要用途为商业和办公。
二、结构选型根据建筑的功能和高度要求,本工程采用了框架核心筒结构体系。
框架柱采用钢筋混凝土柱,核心筒采用钢筋混凝土剪力墙。
这种结构体系能够有效地抵抗水平荷载,保证结构的稳定性。
框架柱的布置充分考虑了建筑的平面布局和受力要求,柱距均匀合理,既满足了建筑使用功能的要求,又保证了结构的受力性能。
核心筒位于建筑的中心部位,其剪力墙的厚度和配筋根据不同楼层的受力情况进行了优化设计。
三、荷载取值在结构设计中,准确的荷载取值是至关重要的。
本工程考虑的荷载主要包括恒载、活载、风荷载和地震作用。
恒载包括结构自重、建筑装修和设备重量等。
活载根据不同的使用功能,按照相关规范进行取值。
风荷载根据当地的气象资料和建筑的体型系数进行计算。
地震作用根据抗震设防烈度和场地类别,采用反应谱法进行计算。
四、结构分析采用专业的结构分析软件对结构进行了整体计算分析。
分析结果表明,结构的各项指标均满足规范要求。
在水平荷载作用下,框架和核心筒协同工作,有效地抵抗了风荷载和地震作用。
结构的位移比、周期比、层间位移角等指标均在规范允许的范围内。
五、构件设计(一)框架柱根据计算结果,框架柱的截面尺寸和配筋进行了合理设计。
柱的纵筋采用高强度钢筋,箍筋采用复合箍筋,以保证柱的承载能力和延性。
(二)核心筒剪力墙剪力墙的厚度和配筋根据不同楼层的受力情况进行变化。
底部加强区的剪力墙厚度较大,配筋率较高,以提高其抗震性能。
(三)梁梁的截面尺寸和配筋根据跨度和受力情况进行设计。
成绩考查课结课作业(论文)题目:建筑结构选型实例分析课程名称:建筑结构选型学院:土木与建筑工程学院学生姓名:学号:201104030002专业班级:城市规划11-1任课教师:尹涛2013年6月《建筑结构选型》课程报告评分表学生姓名专业班级城市规划11-1 题目名称建筑结构选型实例分析项目考核指标权重得分课程报告质量收集调研相关资料独立查阅资料、进行调研;有收集处理相关信息及获得新知识的能力。
10内容完整、分析正确合理内容完整,每部分均包括概述、实例分析和小结,要求图文并茂。
结构实例综合分析的正确、合理性。
30格式规范、条理清楚条理清楚、结构严谨、文理通顺、用语规范、书写格式规范。
20 创新工作中有创新意识,一定的自己的理解,一定独创性。
20完成任务及答辩的情况答辩根据课程报告内容,正确回答相关问题10 学习态度、按时提交,按要求修改完善10总分简要评语:任课教师签名:年月日目录一、引言 (1)二、多层建筑(砖混结构、框架结构).................... (1)三、高层建筑(剪力墙结构、框剪结构)........................ .. (5)四、超高层建筑(筒中筒结构)................................ . (8)五、工业厂房(轻型钢结构) (9)六、大跨度公共建筑(桁架结构、拱结构、网架结构、膜结构等).. (10)七、桥梁结构(桁架结构、拱结构、悬索结构等)................. . (13)八、总结 (17)引言对于建筑结构,它们并不是我们通常所说的建筑物,而是隐藏于建筑物外表之下的,构成建筑空间、承载建筑荷载,使建筑物得以安全使用的骨架。
人们往往认为结构与外形是相同的概念,其实不然。
建筑师根据结构功能要求的原则(安全性、适用性、经济性、耐久性)将外表看来很花哨的建筑物与内部规整合理的结构很好的结合在一起,就形成了各种各样的建筑结构型式。
在建筑工程建设中,建筑的安全性和耐久性主要取决于建筑物的结构能否满足要求。
此外,对于大多数建筑物,工程造价中约有30%-40%应用于结构工程。
而结构工程的施工工期也约占建筑物施工总工期的40%-50%。
因此,搞好结构工程对于建筑建设的质量控制、投资控制和进度控制有十分重要的作用。
以下简单的介绍几种常见的建筑结构型式,包括、多层建筑(砖混结构、框架结构)高层建筑(剪力墙结构、框剪结构)、超高层建筑(筒中筒结构)、工业厂房(轻型钢结构)、大跨度公共建筑(桁架结构、拱结构、网架结构、膜结构等)、桥梁结构。
二、多层建筑结构(砖混结构、框架结构)1、砖混结构(1)概述砖混结构是指建筑物中竖向承重结构的墙、柱等采用砖或者砌块砌筑,横向承重的梁、楼板、屋面板等采用钢筋混凝土结构。
也就是说砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构。
砖混结构是混合结构的一种,是采用砖墙来承重,钢筋混凝土梁柱板等构件构成的混合结构体系。
适合开间进深较小,房间面积小,多层或低层的建筑,对于承重墙体不能改动。
(2)案例分析—内蒙古商务会所该会所,结构形式为砖混结构,采用钢筋混凝土现浇楼板,房屋的主要承重结构材料为各种砌体,这些材料在任何地方都很容易就地取材,充分保证了材料来源,且房屋的刚度较大,有较好的经济性能指标。
但是砖砌体的强度低,所以在抗震地区受限制,施工速度也很慢,不能满足建设形势发展速度的需要。
以下是该建筑的立面施工图图2-1内蒙古商务会所立面图2、框架结构(1)概述框架结构又称构架式结构。
房屋的框架按跨数分有单跨、多跨;按层数分有单层、多层;按立面构成分有对称、不对称;按所用材料分有钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。
其中最常用的是混凝土框架(现浇整体式、装配式、装配整体式,也可根据需要施加预应力,主要是对梁或板)、钢框架。
装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工,效率较高,工程质量较好。
框架建筑的主要优点:空间分隔灵活,自重轻,节省材料;具有可以较灵活地配合建筑平面布置的优点,利于安排需要较大空间的建筑结构;框架结构的梁、柱构件易于标准化、定型化,便于采用装配整体式结构,以缩短施工工期;采用现浇混凝土框架时,结构的整体性、刚度较好,设计处理好也能达到较好的抗震效果,而且可以把梁或柱浇注成各种需要的截面形状。
(2)案例分析—福州金山中学体艺楼福州金山中学体艺楼位于福州金山中学校内,总建筑面积8099m2,主楼为二层框架结构,建筑总高度18.45m。
一层为50m标准游泳馆,层高7.2m,二层为篮球馆,同时也可作为学校集会演出礼堂使用,层高为10.8m。
在一、二层局部空间设有二层夹层,作为健身房、舞蹈教室及乒乓球室。
屋面为网球场。
图2-1建剖面如图三、高层建筑(剪力墙结构、框剪结构)1、剪力墙结构(1)概述剪力墙结构。
钢筋混凝土墙体构成的承重体系。
剪力墙结构指的是竖向的钢筋混凝土墙板,水平方向仍然是钢筋混凝土的大楼板搭载墙上,这样构成的一个体系,叫剪力墙结构。
为什么叫剪力墙结构,其实楼越高,风荷载对它的推动越大,那么风的推动叫水平方向的推动,如房子,下面的是有约束的,上面的风一吹应该产生一定的摇摆的浮动,摇摆的浮动限制的非常小,靠竖向墙板去抵抗,风吹过来,板对它有一个对顶的力,使得楼不产生摇摆或者是产生摇摆的幅度特别小,在结构允许的范围之内,比如:风从一面来,那么板有一个相当的力与它顶着,沿着整个竖向墙板的高度上相当于一对的力,正好像一种剪切,相当于用剪子剪楼而且剪楼的力越往下剪力越大,因此,把这样的墙板叫剪力墙板,也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风荷载,包括水平方向的地震力和风对它的一个推动。
(2)剪力墙结构特点1、剪力墙的主要作用是承担竖向荷载(重力)、抵抗水平荷载(风、地震等)。
2、剪力墙结构中墙与楼板组成受力体系,缺点是剪力墙不能拆除或破坏,不利于形成大空间,住户无法对室内布局自行改造。
3、短肢剪力墙结构应用越来越广泛,它采用宽度(肢厚比)较小的剪力墙,住户可以一定范围内改造室内布局,增加了灵活性,但这是以整个结构受力性能的降低为代价的(虽然有试验和研究表明这种降低幅度较小)。
4、就目前中国现状,纯剪力墙结构造价高,施工困难,耗钢量极大,所以往往因为建设单位的制约,结构抗震设计囿于成本而不得不降低标准,建议慎用此类结构形式(3)实例工程项目概况本工程是一栋位于上海市静安区的单身公寓,高96m,主体长49.2m,最大宽度16.1m,地下一层,地上24层,总建筑面积23000m²。
地下为停车库,层高4.4m,地上一~二层为裙楼,层高为4.5m 和3.9m,三~七层标准层层高2.8m,八层~顶层层高4.6m。
八层以上在装修时做夹层处理,在结构计算时将增加的荷载考虑进去。
(4)实例工程项目结构选型与结构布置分析本工程为钢筋混凝土框支剪力墙结构体系,框支层的框架梁、柱、墙抗震等级为一级,其余各层框架及剪力墙均为二级。
内应力组合时,取恒荷分项系数1.2,活荷载分项系数1.4,地震荷载分项系数1.3,风荷载分项系数1.4。
地下室底板混凝土强度等级C30,地下室其余部分及一至十五层柱、墙、梁、板均为C40混凝土。
十六层至顶层柱、墙、梁节点区和二层屋顶法和二层至顶层板均为C30混凝土。
该建筑地下一层做车库使用,故需将上部结构的部需将上部结构的部分剪力墙做转换。
因建筑用地非常紧,结构构件的平面尺寸调整余地很小,平面南侧上一排柱宽度受限,只能增大截面高度,结构沿纵向可以设置的剪力墙相对较少且多集中在平面的北侧,故出现平面南侧刚度相对较弱的情况,建筑物两端山墙上要求开几个大洞,使山墙不可能设置较长的剪力墙,削弱了结构的整体刚度。
初算后的结果,一些层的位移不能满足,结构的刚度偏小,抗扭刚度较低,扭转效应偏大。
为了避免竖向构件处于拉剪应力状态,必须做重新调整。
2、框剪结构(1)、概述框架-剪力墙结构,俗称为框剪结构。
主要结构是框架,由梁柱构成,小部分是剪力墙。
墙体全部采用填充墙体,由密柱高梁空间框架或空间剪力墙所组成,在水平荷载作用下起整体空间作用的抗侧力构件。
适用于平面或竖向布置繁杂、水平荷载大的高层建筑。
框剪结构是框架结构和剪力墙结构两种体系的结合,吸取了各自的长处,既能为建筑平面布置提供较大的使用空间,又具有良好的抗侧力性能。
框剪结构中的剪力墙可以单独设置,也可以利用电梯井、楼梯间、管道井等墙体。
因此,这种结构已被广泛地应用于各类房屋建筑。
(2)案例介绍---- 广东中山市国际酒店中山国际酒店坐落于世纪伟人孙中山先生的故乡——广东省中山市,毗邻风光旖旎的岐江河和百年老街孙文西路旅游步行街,南靠中国唯一荣获“2009年度ULI全球卓越奖”公园——岐江公园,西距中国休闲服装生产基地——沙溪仅数公里。
酒店交通便利快捷,地理位置得天独厚。
该建筑地上22层,高75.5米,典型的框剪结构。
中山国际酒店建筑面积55611.83平方米众所周知,框架结构的变形是剪切型,上部层间相对变形小,下部层间相对变形大。
剪力墙结构的变形为弯曲型,上部层间相对变形大,下部层间相对变形小。
对于框剪结构,由于两种结构协同工作变形协调,形成了弯剪变形,从而减小了结砍的层间相对位移比和顶点位移比,使结构的侧向刚度得到了提高。
在该建筑中得到了很好的印证。
以下为该建筑的平立面图四、超高层建筑(筒中筒结构)1、筒中筒结构(1)、概述筒中筒结构由心腹筒、框筒及桁架筒组合,一般心腹筒在内,框筒或桁架筒在外,由内外筒共同抵抗水平力作用。
由剪力墙围成的筒体称为实腹筒,在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。
另外由若干纵横交接的剪力墙集中到房屋内部或外部形成封闭筒体,以此来承受房屋大部分或全部竖向荷载和水平荷载所组成的结构体系称为筒体结构体系。
筒体结构的空间结构有很大的抗侧力刚度和抗扭能力,同时剪力墙集中布置使建筑平面设计具有很大的灵活性,因此主要用于各种高层和超高层公共建筑。
(2)、实例工程项目概况由美国SOM设计事务所设计的金茂大厦, 是由一幢塔楼和一幢连体的低层裙房组成, 总建筑面积为29万m² , 塔楼高度为420.5, 是中国第一、世界第三高楼。
建筑包括50层的办公层及位于其上部的32层宾馆层另外还有2层是餐厅及观光层。
汽车及自行车库位于地下层。
裙房包括商场、大厅及展览厅。
是集现代办公楼、豪华五星级酒店、商业会展、高档宴会、观光、娱乐、商场等综合设施于一体,深富中华民族文化内涵,溶汇西方建筑艺术的智慧型摩天大楼。
(3)工程项目结构选型与结构布置分析上部结构是钢结构和钢筋混凝上结构的混合体, 水平抵抗系统的主要部件包括钢筋混凝土核心筒该核心筒通过外伸衍架同外部的复合巨型柱连接。
