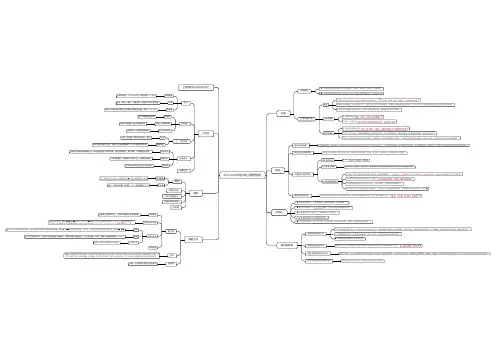

二建市政实务(吾思必过班)思维导图3

第一篇市政公用工程施工技术( 一 ) 城镇道路分类道路分级：快速路（必设分隔带）、主干路、次干路、支路，交通功能依次下降，服务功能依次增强道路路面分类：(1) 结构强度分类：高级路面、次高级路面。

(2) 力学特性分类：柔性路面、刚性路面( 二)沥青路面结构组成：面层、基层（承重层）、垫层。

其中，面层为直接受力层，高等级路面包括磨耗层、面层上层、面层下层、或称上（表）面层、中面层、下（底）面层沥青混凝土路面适用位置：特粗式/ 粗粒式沥青混凝土—二层或三层式面层的下面层；中粒式沥青混凝土—三层式面层的中面层或二层式的下面层/ 二层或三层式面层的上面层；细粒式沥青混凝土—二层或三层式面层的上面层/ 沥青混凝土面层磨耗层（上层）或沥青碎石等面层的封层或磨耗层；砂粒式沥青混凝土—自行车道与人行车道面层( 三 ) 水泥混凝土路面水泥混凝土路面由垫层、基层及面层组成。

特重交通宜选用贫混凝土、碾压混凝土或沥青混凝土基层；重交通宜选用水泥稳定粒料或沥青稳定碎石基层 , 中、轻交通宜选择水泥或石灰粉煤灰稳定粒料或级配粒料基层；湿润和多雨地区，繁重交通路段宜采用排水基层。

( 四 ) 不同形式挡土墙的结构特点在城镇道路的填上工程、城市桥梁的桥头接坡工程中常用到重力式挡土墙、衡重式挡土墙、钢筋混凝土悬臂式挡土墙和钢筋混凝土扶壁式挡土墙。

三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。

( 五 ) 不良土质路基处理(六) 无机结合料稳定基层土质路基处理方法：土质改良、土的置换、土的补强路基处理方法分类：碾压与夯实；换土垫层；排水固结；振密、挤密；置换及拌入；加筋石灰稳定土类基层：干缩、温缩特性明显。

严禁用于高级路面的基层；只能用作高级路面的底基层水泥稳定土基层：（1）水泥稳定土。

易干缩，低温会冷缩。

（2）水泥稳定细粒土（水泥土）。

干缩系数、干缩应变及温缩系数>水泥稳定粒料。

水泥土只用作高级路面的底基层石灰工业废渣稳定土基层：最常用的材料—二灰稳定土。

二建思维导图主讲人：黄老师2020年全国二级建造师执业资格考试第一节城镇道路工程乡村小道高速公路城镇道路第一节 城镇道路工程第一目 城镇道路工程结构与材料第二目 城镇道路路基施工第三目 城镇道路基层施工第三目 城镇道路基层施工第一目 城镇道路工程结构与材料考点二 沥青路面结构组成考点一 城镇道路分类考点一 城镇道路分类（1）快速路：必须设置分隔带，完全交通功能，双幅或四幅路。

（2）主干路：应设置分隔带，以交通功能为主，三或四幅路。

（3）次干路：可设置分隔带，集散交通，兼有服务功能，单、双幅路。

（4）支路：不设置分割带，以服务功能为主，单幅路。

考点二 沥青路面结构组成考点二沥青路面结构组成（1）路基（2）路面①面层：由一层或数层组成，上面层、中面层、下面层。

②基层：路面结构中的承重层。

③垫层：改善土基的湿度和温度状况。

第二目 城镇道路路基施工考点二 城镇道路路基压实作业要求考点一 城镇道路路基施工技术原地面设计标高填方路基挖方路基原地面考点一城镇道路路基施工技术1.施工要点（1）填土路基①土：填土优等，超过100mm打碎。

②清表：排水、除杂、填坑，分层填至原地面高。

③填土：分层填，修台阶（1：5、1.0m、内倾），不混填，比设计每侧宽500mm。

2.质检项目（1）主控项目：压实度和弯沉值。

（2）挖方路基①清表：排除集水、清理坑穴。

②开挖：从上而下分层开挖，人工开挖（管道1m，缆线2m），不得超挖，留压实量。

③碾压：视土的干湿程度而采取洒水或换土、晾晒等措施。

考点二 路基压实作业要求1.试验段目的（1）预沉量值2.压实原则（4）压实遍数（2）虚铺厚度（3）压实机具（5）压实方式（2）先轻后重、先静后振、先低后高、先慢后快，轮迹重叠。

”（1）由边缘向中央（3）压路机最快速度不宜超过4km/h。

第三目 城镇道路基层施工考点二 城镇道路基层施工技术原地面设计标高填方路基挖方路基1.用什么材料2.怎么去做考点一 常用无机结合料稳定基层1.基层类型（1）半刚性基层（2）柔性基层级配碎石、级配砾石（砂砾）①石灰稳定土②水泥稳定土/粒料③石灰粉煤灰稳定土/粒料（二灰土/粒料）考点二城镇道路基层施工技术1.石灰稳定土与水泥稳定土基层（1）材料与拌合：厂拌。

二建公路思维导图(1)每公里至少取2个点；土质变化大时，视具体情况增加取样点数。

(2)试验项目：天然含水率、液限、塑限、标准击实试验、C l3R试验等，必要时应做颗粒分析、相对密度、有机质含量、易溶盐含量、冻胀和膨胀量等试验。

©二级及二级以上公路路堤＠填石路堤、土石路堤(1)应进行试验路段施工＠特殊地段路堤2．试验路段＠特殊填料路堤十考点一路基施工准备＠拟采用新技术、新工艺、新材料的路基(2)压实工艺主要参数：机械组合；压实机械规格、松铺厚度、碟压遍数、辗压速度；最佳含水率及辗压时含水率允许偏差等。

1第一目路基施工技术|(1)公路用地范围内原有构造物，应根据设计要求进行处理。

(2)二级及二级以上公路路堤和填方高度小于l m的公路路堤，应3．场地清理将路基基底范围内的树根全部挖除，并将坑穴填平穷实。

(3)填方高度大千lm的二级以下公路路堤，可保留树根，但根部不能露出地面。

(4)取土坑范围内的树根应全部挖除。

H考点二原地基处理要求1H考点三挖方路基施工H考点四填方路基施工勹考点五路基季节性施工Il考点六特殊路基施工I第二目沥青考点二沥青4．热拌沥青混路面施工技术一路面面层施工合料施工(1)工艺流程(2)混合料的拌制(3)混合料的摊铺(4)混合料的压实5．水泥路面改造加铺G)沥青的加热温度控制在规范规定的范围之内，即145•c~ 170°C。

＠混合料的出料温度控制在135�17o•c。

＠当混合料出料温度过高即废弃。

＠混合料运至施工现场的温度控制在不低于135,...__,150°C。

＠出厂的混合料须均匀一致，无白花料，无粗细料离析和结块现象，不符合要求时废弃。

＠下、中面层采用走线法施工，表面层采用平衡梁法施工。

＠摊铺温度根据气温变化进行调节。

一般正常施工控制在不低于125~140°C。

＠开铺前将摊铺机的褽平板加热至不低于l00°C。

＠采用双机或三机梯进式施工时，相邻两机的间距控制在10,..._,20m。
