机电工程管理与实务【一建知识点思维导图】

1.3、工业机电工程安装技术
防腐蚀工程施工技术
第四十三页，共57页。
1.3、工业机电工程安装技术
防腐蚀工程施工技术
第四十四页，共57页。
1.3、工业机电工程安装技术
绝热工程施工技术
第四十五页，共57页。
1.3、工业机电工程安装技术
绝热工程施工技术
第四十六页，共57页。
1.3、工业机电工程安装技术
起重技术
第十五页，共57页。
1.2、机电工程专业技术
焊接技术
第十六页，共57页。
1.2、机电工程专业技术
焊接技术
第十七页，共57页。
1.2、机电工程专业技术
焊接技术
第十八页，共57页。
1.2、工业机电工程专业技术
焊接技术
第十九页，共57页。
1.3、工业机电工程安装技术
机械设备安装技术
第二十页，共57页。
第三十八页，共57页。
1.3、工业机电工程安装技术
自动化仪表工程安装技术
第三十九页，共57页。
1.3、工业机电工程安装技术
自动化仪表工程安装技术
第四十页，共57页。
1.3、工业机电工程安装技术
自动化仪表工程安装技术
第四十一页，共57页。
1.3、工业机电工程安装技术
自动化仪表工程安装技术
第四十二页，共57页。
1：分类—YJV32型【带“32”，表示钢丝】、WD-ZANYJFE型。 2：特性—能承受相当大的机械外力作用。 3：用途—可敷设在竖井内。
1：分类—KVV【采用聚氯乙烯绝缘，聚氯乙烯保护套的控制电缆】型。
1：常用气体绝缘材料有—空气、氮气、二氧化硫和六氟化硫。 2：作用—绝缘、灭弧、冷却、保护。

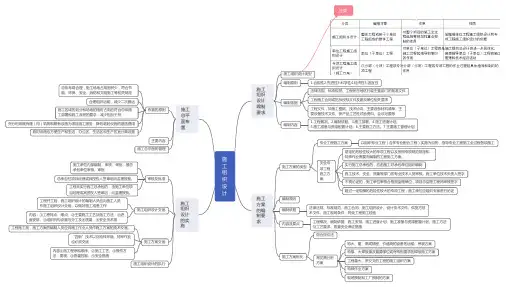

一级建造师机电实务施工组织设计思维导图

及工艺要求、质量安全保证措施
综合评价法
特大、重、高或精密、价值高的设备的运输、吊装方案
施工方案优化
常见需分析方案
特厚、大焊接量及重要部位或有特别要求的焊接施工方案工程量大、多交叉的工程的施工组织方案特殊作业方案
现场预制和工厂预制的方案
分类
总体布局合理，施工场地占用面积少，符合节能、环保、安全、消防和文明施工等相关规定
合理组织运输，减少二次搬运
施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰
布置的原则
充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用
临时设施应方便生产和生活，办公区、生活区和生产区宜分离设置
主要内容
施工总平面的管理
施工单位内部编制、审核、审批，报总承包单位审核、审批
总承包位项目经理或其授权人签章后向监理报批。
审核及批准
工程未实行施工总承包的，由施工单位项目经理或其授权人签章后，向监理报批。
工程开工前，施工组织设计的编制人员应向施工人员作施工组织设计交底，以做好施工准备工作
内容：①工程特点、难点、②主要施工工艺及施工方法、③进度安排、④组织机构设置与分工及⑤质量、⑥安全技术措
施工组织设计交底
工程施工前，施工方案的编制人员应向施工作业人员作施工方案的技术交底。
“四新”技术以及特殊环境、特种作业也必须交底
施工方案交底
内容①施工程序和顺序、②施工工艺、③操作方法、要领、④质量控制、⑤安全措施

施工组织设计的执行
施工总平面布置
施工组织设计的实施
施工组织设计编制要求
专业工程施工方案

一建《机电实务》思维导图

无机玻瑞钢板材
非金属材料应用
非金属管材的应用
硬聚氯乙烯板材无机非金属管材
聚乙烯管（PE管） ABS工程塑料管
有机及复合管材聚丙烯管（PP管）
硬聚氯乙烯管（PVC-U管）
铝塑复合管（PAP管）
常用电气材料的类型及应用
电线的类型及应用电缆的类型及应用
绝缘材料的类型及应用
绝缘漆绝缘胶气体介质绝缘材料空、氮、二、六硫液体绝缘材料云母制品层压制品
电气照明装置施工技术要求
照明配电箱安装技术要求电涌保护器SPD安装要求
灯具安装技术要求
灯具固定要求灯具接地要求
建筑防雷与接地施工技术要求
建筑接地工程施工技术要求建筑防雷工程施工技术要求
接地装置的敷设要求接地装置的搭接要求接地电阻达不到要求时的措施引下线施工要求
1H414030通风与空调工程施工技术
汽缸安装选转子安装汽轮机主要设备安装技术要求上、下汽缸闭合凝汽器安装轴系对轮中心找正发电机安裝程序发电机设备安装技术要求定子安装技术要求转子安装技术要求
风力发电设备安装技术
风力发电设备的组成风力发电设备的安装程序风力发电设备安装技术要求
光伏发电设备安装技术
光伏发电设备的组成光伏发电设备安装程序光伏发电设备安装技术要求
耐火纤维（陶瓷纤维）特点
炉窑砌筑施工技术要求
砌筑前工序交接的规定工序交接证明书包括技术要求
耐火砖砌筑的施工程序
动态炉窖施工程序静态炉窖施工程序
耐火砖砌筑施工技术要求
耐火浇注料施工技术要求
耐火喷涂料施工技术要求
耐火陶瓷纤维施工技术要求
冬期施工技术要求

年机电工程管理与实务建知识点思维导图60页PPT

40、学而不思则罔，思而不学则殆。自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
年机电工程管理与实务建知识点思维导图
16、自己选择的路、跪着也要把它走完。 17、一般情况下)不想三年以后的事，只想现在的事。现在有成就，以后才能更辉煌。
18、敢于向黑暗宣战的人，心里必须充满光明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。

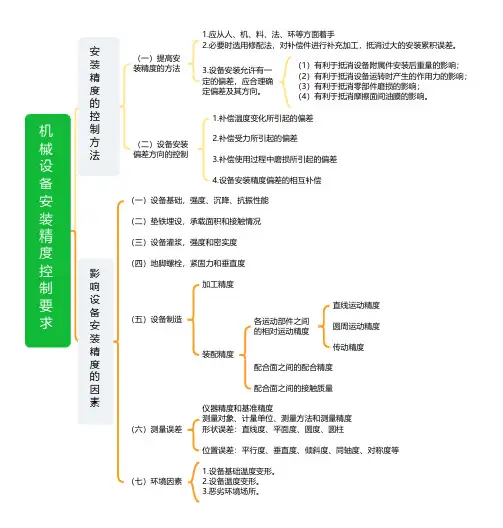

《一级建造师机电工程》1-3-3机械设备安装技术(思维导图)

机械设备安装精度控制要求安
装
精
度
的
控
制
方
法
（一）提高安
装精度的方法
1.应从人、机、料、法、环等方面着手
2.必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。

3.设备安装允许有一
定的偏差，应合理确
定偏差及其方向。

（1）有利于抵消设备附属件安装后重量的影响；
（2）有利于抵消设备运转时产生的作用力的影响；
（3）有利于抵消零部件磨损的影响；
（4）有利于抵消摩擦面间油膜的影响。

（二）设备安装
偏差方向的控制
1.补偿温度变化所引起的偏差
2.补偿受力所引起的偏差
3.补偿使用过程中磨损所引起的偏差
4.设备安装精度偏差的相互补偿
影
响
设
备
安
装
精
度
的
因
素
（一）设备基础，强度、沉降、抗振性能
（二）垫铁埋设，承载面积和接触情况
（三）设备灌浆，强度和密实度
（四）地脚螺栓，紧固力和垂直度
（五）设备制造
加工精度
装配精度
各运动部件之间
的相对运动精度
直线运动精度
圆周运动精度
传动精度
配合面之间的配合精度
配合面之间的接触质量
（六）测量误差
仪器精度和基准精度
测量对象、计量单位、测量方法和测量精度
形状误差：直线度、平面度、圆度、圆柱
位置误差：平行度、垂直度、倾斜度、同轴度、对称度等
（七）环境因素
1.设备基础温度变形。

2.设备温度变形。

3.恶劣环境场所。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

机电工程管理与实务一级建造师
林栋梁
目录
CONTENTS

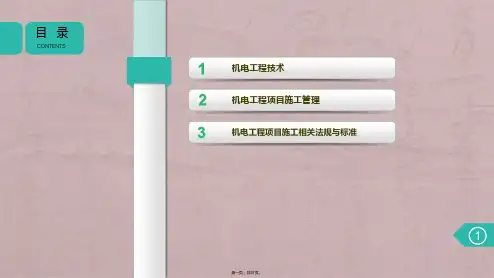

机电工程技术机电工程项目施工管理机电工程项目施工相关法规与标准
