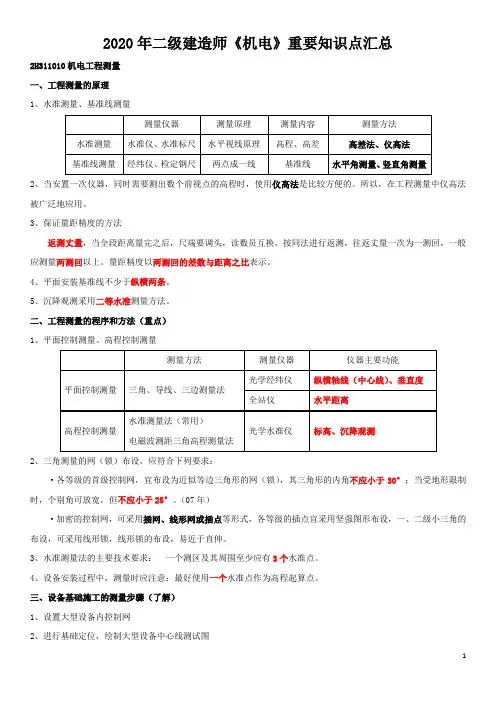

2020年二级建造师《机电》重要知识点汇总2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。

所以，在工程测量中仪高法被广泛地应用。

3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。

量距精度以两测回的差数与距离之比表示。

4、平面安装基准线不少于纵横两条。

5、沉降观测采用二等水准测量方法。

二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量2、三角测量的网（锁）布设，应符合下列要求：·各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。

（07年）·加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。

3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。

4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。

三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。

四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。

五、管线工程测量1.定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。

2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。

3.地下管线工程测量必须在回填前，测量出起点、止点、窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。

六、长距离输电线路钢塔架（铁塔）基础施工的测量1.长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。

一、电气设备的安装程序和要求（一）安装程序1、一般施工程序：埋管、埋件→设备安装→电线、电缆敷设→回路接通→检查、试验、调试→通电试运行→交付使用2、油浸式电力变压器施工程序：开箱检查→二次搬运→设备就位→吊芯检查→附件安装→滤油、注油→交接试验→验收（油浸式电力变压器是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间、运输过程中有无异常、建设单位要求）3、真空断路器的安装程序：真空断路器检查→操作机构检查→真空断路器就位→机械及电气性能试验4、六氟化硫断路器的安装程序：开箱检查→本体安装→充加六氟化硫→操作机构安装→检查、调整→绝缘测试→试验5、隔离开关的安装程序：开箱检查→本体安装→操作机构安装→调整6、成套配电设备的安装程序：开箱检查→二次搬运→安装固定→母线安装→二次回路连接→试验调整→送电运行验收（二）技术要求1、安装要求：（1）设备保管环境条件具备防火、防潮、防尘等措施（2）电气设备安装用的紧固件应采用镀锌制品或不锈钢制品（3）绝缘油应经严格过滤处理，电气强度、介质损失角正切值、色谱分析试验合格后才能注入设备。

（4）接线端子的接触表面应平整、清洁、无氧化膜，并涂电力复合脂。

（5）电气设备的保护接地和工作接地要可靠。

（6）单体设备安装：暂时不使用的电流互感器二次线圈应短路后再接地。

零序互感器安装时，要注意与周围的导磁体或带电导体的距离。

（7）成套设备安装：①基础型钢露出最终地面高度宜为10mm，基础型钢的两端与接地干线应焊接牢固。

②柜体间及柜体与基础型钢的连接应牢固，不应焊接固定。

③成列安装柜体时，宜从中部开始向两边安装。

④手车单元接地触头可靠接地：手车推进时接地触头比主触头先接触，手车拉出时接地触头比主触头后断开。

⑤同一功能单元、同一种型式的高压电器组件插头的接线应相同，能互换使用。

2、交接试验（1）交接试验内容：测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验、泄露电流测量、绝缘油试验、线路相位检查（2）交接试验注意事项：①装设遮拦，悬挂警示牌②操作人员与高电压回路间有足够的安全距离，电压等级6—10KV不设防护栏时，最小安全距离为0.7m③高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电，放电时间至少1min以上④断路器的交流耐压试验应在分、合闸状态下分别进行⑤成套设备进行耐压试验时，宜将连接在一起的各种设备分离开来单独进行。

1、起重机械的分类：（1）轻小型起重设备：千斤顶、滑车、起重葫芦、卷扬机（2）起重机：①桥架型起重机（梁式起重机、桥式起重机、门式起重机、半门式起重机）②臂架型起重机（常用：塔式起重机、流动式起重机、桅杆起重机）③缆索型起重机（固定式、移动式）2、载荷（1）额定起重量：①流动式起重机：吊挂在起升钢丝绳或起升链条下端起升的重物质量。

=固定吊具质量+可分吊具质量+吊挂在吊具上起升的重物质量②其他起重机：吊挂在固定吊具上起升的重物质量（2）吊装载荷计算1）单台起重机起吊：Qj=k1*Q2）多台起重机起吊：Qj=k1*k2*Q k1=1.1 k2=1.1~1.25 Qj—起重机的计算载荷Q—分配到起重机的吊装载荷，包括所承受的设备重量及起重机索、吊具重量3、吊具与钢丝绳（1）钢丝绳：①常用纤维绳芯（FC）或独立钢丝绳芯（IWR）②在绳径相等的情况下，6*19的钢丝绳耐磨性好，但柔性较差，常用作拉索、缆风绳等少弯曲、受磨损时使用；6*37的钢丝绳柔性好，但耐磨性差，常用作滑轮组及其他弯曲时使用，如跑绳、吊索。

③钢丝绳的安全系数：缆风绳≥3.5；滑轮组跑绳≥5；吊索≥8；载人绳索≥10~12（2）吊索：采用2个以上吊点起吊时，每点的吊索与水平线的夹角不宜小于60°4、千斤顶：（1）千斤顶头部与被顶物之间可垫以薄木板、铝板等软性材料。

（2）随着工件的升降及时调整保险垫块的高度。

5、起重滑车（1）滑车组动、定滑车的最小距离不得小于1.5m，跑绳进入滑轮的偏角不宜大于5°；（2）穿绕跑绳的方法有顺穿、花穿、双抽头穿法。

当滑车的轮数超过5个时，应采用双抽头方式；若采用花穿的方式，应适当加大上、下滑轮之间的净距。

6、卷扬机（1）参数：额定载荷、容绳量、额定速度（2）由卷筒到第一个导向滑车的水平直线距离应大于卷筒长度的25倍，且该导向滑车应设在卷筒的中垂线上，以保证卷筒的入绳角小雨2°。

（3）卷扬机上的钢丝绳应从卷筒底部放出，余留在卷筒上的钢丝绳不应少于4圈，以减少钢丝绳在固定处的受力。

2021年全国注册二级建造师执业资格考试备考复习资料碳的含量（Wc）大于2%的铁碳合金称为生铁高差法采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法焊接接头由焊缝、融合区、热影响区和母材金属组成。

垫铁与设备基础之间的接触良好直埋电缆应使用铠装电缆，铠装电缆的两端金属外皮要可靠接地，接地电阻不得大于10Ω开挖的沟底是松软土层时，可直接敷设电缆，一般电缆埋深应不小于0.7m，穿越农田时应不小于1m；如果有石块或硬质杂物要铺设10m厚的软土或细沙直埋电缆同沟时，相互距离应符合设计要求，平行距离不小于10mm，交叉距离不小于500mm。

子吊装、转子测量和转子、汽缸找中心。

时，应分为两层或多层逐层施工，各层的厚度宜接近。

建筑管道工程的划分和施工程序自动喷水灭火施工程序：施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通水调试。

1. 必须招标的机电工程项目①全部或者部分使用国有资金投资或国家融资的项目。

②使用国际组织或者外国政府贷款、援助资金的项目。

③不属于①、②规定情形的大型基础设施、公用事业等关系社会公共利益、公共安全的项目，必须招标的具体范围由发改委会同国务院有关部门制定，报国务院批准。

项目经理部所设置的各个部门：工程管理部门、质量安全监督部门、人力资源管理部门、材料设备管理部门、财务部门、后勤及保卫部门等；1.强制检定必须定期送由法定或授权的计量检定机构检定强制检定的计量器具范围有：（1）社会公用计量标准器具。

（2）部门和企业、事业单位使用的最高计量标准器具。

（3）用于贸易结算、安全防护、医疗卫生、环境监测的计量器具。

考点三电气材料的类型及应用| （一）电线2．绝缘导线＼伲以无泌寸坟•U/\.、UL/\.如人如七J_n.vvv, � I(1)阻燃电缆(2)耐火电缆l．电力电(3)氧化镁电缆I缆(4)分支电缆日一、导线1| （二）电缆(5)铝合金电缆Il．控制电用千电气控制系统和配电装置内，固定敷设缆的应用1芯线截面较小，通常在lOmm2以下，线芯多采用铜导体忆．控制电缆控制电按其绝缘层材质，分为聚乙烯、聚氯乙烯和橡胶2.的分类聚乙烯电性能为最好，也可应用千高频线路芯线有同心式绞合和对绞式(1)空气型母线槽(2)紧密型母线槽H三、母线槽十l．母线槽的分类(3)高强度母线槽(4)耐火型母线槽十2．母线槽选用1门四绝缘材料l按其物理状态分类(1)气体绝缘材料：有空气、氮气、二氧化硫和六氛化硫(SF6)等、. 11(2)液体绝缘材料：有变压器油、断路器油、电容器油、电缆油等往复泵活塞泵、柱塞泵（一）分类2．按工作原（1)容积式泵回转泵齿轮泵、螺杆泵和叶片泵一、泵1-———｀庄堕贮＼｀｀国三离心泵、轴流泵和旋涡泵-（二）性能流量、扬程、功率、效率、转速| |一幢30层(98m高）的高层建筑，其消防水泵的扬程应在130m以上离心式风机、轴流式风I （一）分类』2．按照气体在旋转叶轮内部流动方向二、风机1f 机、混流式风机I （二）性能11流量、动压、静压、功率、效率、转速、比转速考点一空气压缩机、氧气压缩机、氨压缩通用工程设备的分类和性能12．按照所压缩的气体不同机、天然气压缩机三、压缩机』（三已亘月·13．按照压容积式压缩机1往复式压缩机、回转式压缩机缩气体方式动力式压缩机轴流式压缩机、离心式压缩机和混流式压缩机| （二）性能1]容积、流量、吸气压力、排气压力、工作效率、噪声四、连续输送设备什（一）分类［具有挠性带式输送机、板式输送机、刮板式2按有无牵引件的输送机、提升机、架空索道牵引件［无挠性牵螺旋输送机、棍子输送机、振动输引件的送机、气力输送机检核是测量工作的灵魂门一、要求JI仪器检核、资料检核、计算检核、放样检核和验收检核l．安装基准线的设置不少千纵，横两条H二、原理（二）基准线测量2．安装标高基准点的设置相邻安装基准点高差应在0.5mm以内3．沉降观测点的设置二等水准测量H三、程序和方法（一）程序设置纵横中心线—设置标高基准点—设置沉降观测点—安装过程测量控制—实测记录且．测量内容h给水排水管道、各种介质管道、长输管道(1)中心定位：地面上已有建筑物，控制点。
