机电工程管理与实务【一建知识点思维导图】

2020一级建造师《机电工程管理与实务》
思维导图及题型练习
电气工程安装技术
【电气工程安装技术思维导图】
【母题】
1、成套配电装置开箱检查注意事项
2、高压开关设备的试验内容
3、配电装置的整定内容
4、配电装置送电运行前的准备工作内容
5、变压器二次搬运要求
6、变压器吊芯（器身）检查的内容有哪些？
7、变压器安装技术要求
8、电动机安装前的检查内容有哪些？
9、输电线路铁塔组立方法
10、导线连接要求有哪些？
11、架空线路试验内容
12、室外电缆敷设要求
13、防雷措施有哪些，各自的主要作用是？
14、接地装置的安装要求
15、简述火灾危险环境中电气设备接地要求
【真题回顾-2016年-26】
关于成套配电装置开箱检查注意事项的说法正确的有（）。

P67
A.柜内电器、元件和绝缘瓷瓶无损伤和裂纹
B.备件的供应范围和数量应符合合同要求
C.柜内的接地线应符合有关技术要求
D.柜内的关键部件应有产品制造许可证的复印件
E.柜内的电器和元件均应有合格证的复印件
【题型练习】
下列的高压开关设备的试验内容中，不属于高压真空开关试验内容的是（）。

P68
A.关断能力试验
B.短路时耐受电流试验
C.开关绝缘试验。

第1章机电工程常用材料与设备第一章机电工程常用材料与设备1.1机电工程常用材料1.1.1金属材料的分类及应用1.黑色金属材料的分类2.黑色金属材料的应用3.有色金属及合金材料的分类4.有色金属及合金材料的应用5.常用金属复合材料的分类及应用1.1.2非金属材料的分类及应用1.硅酸盐材料的分类及应用2.高分子材料的分类及应用3.非金属板材和管材的分类及应用1.1.3电气材料的分类及应用1.导线的分类及应用2.电缆的分类及应用3.母线槽的分类及应用4.绝缘材料的分类及应用1.2机电工程常用设备1.2.1通用设备的类型和性能1.泵的分类和性能2.风机的分类和性能3.压缩机的分类和性能4.输送设备的分类和性能1.2.2专用设备的类型和性能1.电力设备的分类和性能2.石油化工设备的分类和性能3.冶炼设备的分类和性能1.2.3电气设备的类型和性能1.电动机的分类和性能2.变压器的分类和性能3.电器及成套装置的分类和性能第2章机电工程专业技术第二章机电工程专业技术2.1工程测量技术2.1.1工程测量方法1.机电工程测量的作用和内容2.机电工程测量的特点3.机电工程测量的原则和要求4.机电工程测量的基本原理与方法2.1.2工程测量的实施与控制1.机电工程测量的程序2.机电工程中常见的工程测量3.水准测量法的技术要求4.施工过程控制测量技术要求2.1.3工程测量仪器的应用1.水准仪2.经纬仪3.全站仪4.其他测量仪器2.2起重技术2.2.1起重机械的分类与选用1.起重机械的分类、适用范围2.起重机选用的基本参数3.流动式起重机的选用2.2.2索吊具的分类与选用1.钢丝绳、吊索、吊具2.吊梁3.起重滑车4.卷扬机5.手拉葫芦6.液压泵站2.2.3吊装方法和吊装稳定性要求1.吊装方法2.吊装稳定性3.桅杆使用的要求与稳定性校核2.2.4吊装方案的编制与实施1.吊装方案的编制依据2.吊装方案的编制内容3.吊装方案实施2.3焊接技术2.3.1焊接设备和焊接材料的分类1.焊接设备2.焊接材料2.3.2焊接方法和焊接工艺1.焊接方法2.焊接工艺3.焊接工艺评定2.3.3焊接应力与焊接变形1.降低焊接应力的措施2.焊接变形的危害及预防焊接变形的措施2.3.4焊接质量检验1.焊接分项工程质量验收2.焊接检验方法3.焊前质量检验4.焊中质量检验5.焊后质量检验6.无损检测新技术7.其他检验第3章第1节建筑管道第3章第2节建筑电气第三章建筑机电工程施工技术3.1建筑给水排水与供暖工程施工技术3.1.1建筑给水排水与供暖的分部分项工程及施工程序1.建筑给水排水与供暖的分部分项工程2.建筑给水排水与供暖工程的施工程序3.1.2建筑排水管道施工技术 1.排水系统管道常用的管材和连接方式2.室内排水管道施工技术3.室外排水管道施工技术3.1.3建筑给水管道施工技术 1.给水系统管道常用的管材和连接方式2.室内给水管道施工技术要求3.建筑饮用水供应工程施工技术要求4.室外给水管网施工技术要求5.建筑中水及雨水利用工程施工技术要求3.1.4建筑供暖管道施工技术1.室内供暖管道施工技术要求2.室外供热管道施工技术要求3.1.5建筑给水排水与供暖设备安装技术1.设备施工条件2.设备安装技术要求3.1.6建筑给水排水与供暖系统调试和检测1.建筑给水系统试验要求2.建筑排水系统试验要求3.建筑供暖系统试验与调试第三章建筑机电工程施工技术3.2建筑电气工程施工技术3.2.1建筑电气的分部分项工程及施工程序1.建筑电气的分部分项工程2.建筑电气工程的施工程序3.2.2变配电施工技术1.变压器检查及安装2.配电柜(箱)、控制柜(箱)安装3.2.3供电干线和配电线路施1.母线槽施工技术要求2.梯架、托盘和槽盒施工技术3.导管施工技术要求4.室内电缆敷设5.导管内穿线和槽盒内导线敷设要求3.2.4电气照明施工技术1.照明配电箱安装技术要求2.灯具安装技术要求3.开关安装接线要求4.插座安装接线要求3.2.5电气动力设备安装技术1.动力配电箱(盘)、控制柜安装要求2.电动机安装要求3.电动机接线要求4.电气设备试验和试运行3.2.6建筑防雷与接地施工技术1.接地装置的敷设要求2.接地装置的搭接要求3.降低接地电阻值的施工要求4.接地模块的施工要求5.等电位联结要求6.建筑防雷工程的施工要求第3章第3节通风空调第三章建筑机电工程施工技术3.3通风与空调工程施工技术3.3.1通风与空调的分部分项工程及施工程序1.通风与空调的分部分项工程2.通风与空调的施工程序3.3.2通风与空调系统施工技术1.风管制作2.部件制作3.风管安装4.风管制作安装的检验与试验3.3.3通风与空调水系统施工技术1.水管道安装3.3.4通风与空调设备安装技术1.制冷机组及附属设备安装2.冷却塔安装5.风管绝热施工技术2.水系统阀部件安装3.制冷剂管道、管件安装4.水系统管道强度严密性试验及管道冲洗5.管道及支吊架防腐施工6.管道绝热施工7.金属保护壳的施工3.组合式空调机组、新风机组安装4.风机安装5.水泵安装6.风机盘管安装7.多联机系统室内机、室外机安装8.换热设备、集分水器等其他空调设备安装9.设备机房的工厂化预制与装配式施工技术3.3.5通风与空调系统的调试和检测3.3.6净化空调系统施工技术1.调试准备2.系统调试及检测1.净化空调系统的使用性质2.洁净度等级划分3.净化空调系统的施工技术4.净化空调系统的调试技术第3章第4节智能化系统工程第3章第5节电梯工程第三章建筑机电工程施工技术 3.5电梯工程安装技术3.5.1电梯的分部分项工程与安装验收规定1.电梯的分部分项工程2.电梯分类和组成3.自动扶梯的分类和组成4.电梯技术资料5.电梯准用程序3.5.2电梯设备安装技术1.电梯设备安装程序2.曳引式电梯安装3.液压电梯安装3.5.3自动扶梯安装技术1.自动扶梯(或自动人行道)安装程序2.自动扶梯(或自动人行道)安装3.自动扶梯(或自动人行道)整机验收第3章第6节消防工程第4章第1节机械设备安装第三章建筑机电工程施工技术3.6消防工程施工技术3.6.1消防系统的分部分项工程及施工程序1.消防系统的分部分项工程2.消防系统分类及其功能3.6.2消防工程施工技术要求1.消防给水及消火栓系统施工技术要求2.自动喷水灭火系统安装要求3.水喷雾灭火系统安装要求4.细水雾灭火系统安装要求5.固定消防炮灭火系统安装要求6.自动跟踪定位射流灭火系统安装要求7.气体灭火系统施工技术要求8.泡沫灭火系统施工技术要求9.干粉灭火系统施工技术要求10.防烟排烟系统施工技术要求11.火灾自动报警及消防联动设备的施工技术要求12.工业项目消防系统的技术要求3.6.3消防工程验收规定与实施1.消防工程验收的相关规定2.特殊建设工程消防验收条件和应提交的资料3.特殊建设工程消防验收的组织及验收程序4.施工过程中的消防验收5.其他建设工程的消防验收备案与抽查3.消防工程施工程序第四章工业机电工程安装技术4.1机械设备安装技术4.1.2机械设备安装程序与安装方法1.机械设备安装的一般程序2.机械设备安装的主要工序开箱检查、安装调整、设备固定与灌浆3.机械设备安装方法典型零部件的装配、地脚螺栓4.1.3机械设备安装要求与精度控制1.机械设备安装要求设备安装的基准线和基准点垫铁的设置要求2.机械设备安装精度控制影响设备安装精度的因素设备安装偏差方向的控制4.1.4机械设备试运行1.设备试运行步骤2.设备试运行前应完成的工作3.设备单机试运行要求4.单机试运行结束后应及时完成的工作4.1.1设备基础种类及验收1.工业安装工程中的土建工程2.设备基础的种类及应用3.设备基础施工质量验收要求设备基础位置、标高和几何尺寸的验收要求5.典型设备单机试运行要求风机、压缩机、泵、起重机、输送设备6.设备负荷试运行7.设备试运行的验收。

2020一级建造师《机电工程管理与实务》
思维导图及题型练习
管道工程安装技术
管道工程安装技术思维导图
2、管道轴测图应标明哪些焊接工艺信息？
3、管道元件安装前要进行哪些检验？
4、简述伴热管和夹套管安装要求
5、简述阀门安装的要求
8、长输管道施工程序
10、工业金属管道安装应进行哪些试验
11、管道系统试验前应具备哪些条件
12、管道压力试验的实施要点
13、管道水冲洗、空气吹扫、蒸汽吹扫的实施要点【题型练习】
符合工业金属管道安装前施工条件的是（）。

P81
A.施工单位具有GB及安装许可
B.安装前进行了书面告知备案
C.脱脂、管道防腐等已施工完毕
D.组织设计和施工方案编制完成并进行了交底
E.施工人员已按有关规定考核合格
【题型练习】
管道轴测图应标明的焊接工艺信息中，不包括（）。

P82。

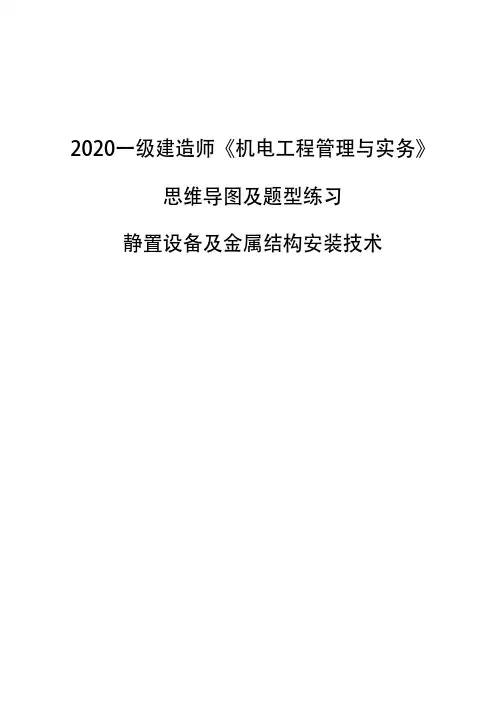

2020一级建造师《机电工程管理与实务》思维导图及题型练习静置设备及金属结构安装技术【母题】静置设备及金属结构安装技术思维导图1、特种设备安装前的准备工作有哪些？（技术准备、开箱验收、基础验收）2、试板的试验内容有哪些？3、塔器耐压试验的条件有哪些？4、塔器水压试验、气压试验、气密性试验的要求与合格标准？5、LNG储罐的结构特点与各部位的制作材料6、金属储罐的正装法和倒装法的对比7、金属储罐罐底的焊接顺序8、金属储罐罐顶的焊接工艺要求9、简述金属储罐组装中，壁板控制焊接变形的措施10、简述矫正焊接变形技术措施的要点11、金属储罐充水试验项目有哪些？以及合格标准是？12、球形罐质量证明书内容有哪些？13、简述7带球罐的组焊顺序14、球形储罐的组焊一般采用哪些焊接方法？15、自动焊和半自动焊需要特别控制哪项焊接工艺参数？16、球罐整体热处理方法？热处理过程要控制哪些参数？17、球罐焊后热处理的效果评定内容有哪几方面？18、钢结构安装主要环节有哪些？19、钢结构分部件散装，首节钢柱安装后的矫正内容包含哪些？20、钢梁吊装节点的确定要求21、高强螺栓连接扭矩控制要求内容？22、高强螺栓连接质量检验要求内容？【导言】静置设备，如——塔器金属储罐球形罐压力容器→特种设备整体就位→安装许可现场组装→生产许可【题型练习】金属储罐安装施工前要准备哪些施工技术文件？P95【题型练习】简述塔器设备安装基础的检查验收内容P95-96【题型练习】容器焊接试件要求不包括（）。

P96A.现场组焊的容器必须制备焊接试件B.试板应由本单位有经验的焊工进行施焊C.试板焊接完成后应打上焊工和检验员的钢印号D.试板随焊缝一起进行热处理【题型练习】塔器焊接试板的试验内容有哪些？P97【题型练习】塔容器类设备耐压试验前确认的条件有（）。

P97A.试验方案已经编制B.设备本体与本体相焊的内件、附件完成焊接C.在基础上进行耐压试验的设备，基础二次灌浆达到要求强度的75%D.焊后热处理的设备焊后热处理工作已经完成E.开孔补强圈焊接接头检查合格【题型练习】塔器（常压）的耐压试验与气密性试验要求包括（）等。

2020一级建造师《机电工程管理与实务》
思维导图及题型练习
发电设备安装技术
【母题】
1、发电厂锅炉辅助设备有哪些？
2、锅炉钢架钢结构组件吊装需要注意哪几方面？
3、锅炉受热面施工，从设备及其部件清点检查到组件吊装有哪些主要工序内容？
4、锅炉受热面组合形式有哪些？说明各自的优缺点。

5、简述电站锅炉安装质量控制要点有哪些？
6、回转式空气预热器安装要进行哪些间隙的调整？
7、汽轮机按工作原理可以分为那几类？
8、热电联产汽轮机采用什么类型的机组？P113
9、简述发电机的工作原理。

P114
10、发电机转子包括哪些主要部件？
11、低压外下缸组合找中心的方法有哪些？ 发电设备安装技术思维导图。

机械设备安装精度控制要求安
装
精
度
的
控
制
方
法
（一）提高安
装精度的方法
1.应从人、机、料、法、环等方面着手
2.必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。

3.设备安装允许有一
定的偏差，应合理确
定偏差及其方向。

（1）有利于抵消设备附属件安装后重量的影响；
（2）有利于抵消设备运转时产生的作用力的影响；
（3）有利于抵消零部件磨损的影响；
（4）有利于抵消摩擦面间油膜的影响。

（二）设备安装
偏差方向的控制
1.补偿温度变化所引起的偏差
2.补偿受力所引起的偏差
3.补偿使用过程中磨损所引起的偏差
4.设备安装精度偏差的相互补偿
影
响
设
备
安
装
精
度
的
因
素
（一）设备基础，强度、沉降、抗振性能
（二）垫铁埋设，承载面积和接触情况
（三）设备灌浆，强度和密实度
（四）地脚螺栓，紧固力和垂直度
（五）设备制造
加工精度
装配精度
各运动部件之间
的相对运动精度
直线运动精度
圆周运动精度
传动精度
配合面之间的配合精度
配合面之间的接触质量
（六）测量误差
仪器精度和基准精度
测量对象、计量单位、测量方法和测量精度
形状误差：直线度、平面度、圆度、圆柱
位置误差：平行度、垂直度、倾斜度、同轴度、对称度等
（七）环境因素
1.设备基础温度变形。

2.设备温度变形。

3.恶劣环境场所。
