简单平面桁架的内力计算

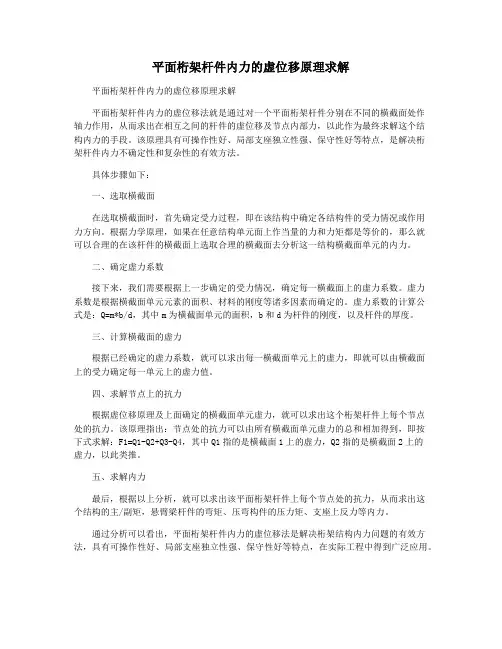

平面桁架杆件内力的虚位移原理求解平面桁架杆件内力的虚位移原理求解平面桁架杆件内力的虚位移法就是通过对一个平面桁架杆件分别在不同的横截面处作轴力作用，从而求出在相互之间的杆件的虚位移及节点内部力，以此作为最终求解这个结构内力的手段。

该原理具有可操作性好、局部支座独立性强、保守性好等特点，是解决桁架杆件内力不确定性和复杂性的有效方法。

具体步骤如下：一、选取横截面在选取横截面时，首先确定受力过程，即在该结构中确定各结构件的受力情况或作用力方向。

根据力学原理，如果在任意结构单元面上作当量的力和力矩都是等价的，那么就可以合理的在该杆件的横截面上选取合理的横截面去分析这一结构横截面单元的内力。

二、确定虚力系数接下来，我们需要根据上一步确定的受力情况，确定每一横截面上的虚力系数。

虚力系数是根据横截面单元元素的面积、材料的刚度等诸多因素而确定的。

虚力系数的计算公式是：Q=m*b/d，其中m为横截面单元的面积，b和d为杆件的刚度，以及杆件的厚度。

三、计算横截面的虚力根据已经确定的虚力系数，就可以求出每一横截面单元上的虚力，即就可以由横截面上的受力确定每一单元上的虚力值。

四、求解节点上的抗力根据虚位移原理及上面确定的横截面单元虚力，就可以求出这个桁架杆件上每个节点处的抗力。

该原理指出：节点处的抗力可以由所有横截面单元虚力的总和相加得到，即按下式求解：F1=Q1-Q2+Q3-Q4，其中Q1指的是横截面1上的虚力，Q2指的是横截面2上的虚力，以此类推。

五、求解内力最后，根据以上分析，就可以求出该平面桁架杆件上每个节点处的抗力，从而求出这个结构的主/副矩，悬臂梁杆件的弯矩、压弯构件的压力矩、支座上反力等内力。

通过分析可以看出，平面桁架杆件内力的虚位移法是解决桁架结构内力问题的有效方法，具有可操作性好、局部支座独立性强、保守性好等特点，在实际工程中得到广泛应用。

截面法‹1截面法可以快速求出某一内力，通常取结构 的一部分为隔离体，其上力系为平面一般力系。

每个隔离体上有3个独立平衡方程。

一般表示 为： ∑ FX = 0 投影法 ∑ FY = 0 力矩法 ∑M = 0 计算要点： 尽量使一个方程解一个未知数，避免求解 联立方程。

一. 力矩法例：求图示桁架1、2、3杆的轴力。

2VAVB解：由整体平衡条件求得支座反力 VA=VB HA=0作Ⅰ--Ⅰ截面,截开1、2、3杆的轴力 取截面以左为隔离体。

Ⅰ3Ⅰ（1）求1杆轴力N1K14选取未知力N2和N3 延长线的交点K1作 为取矩点。

N1 对K1点取矩，由 ∑MK1 = 0 从而求出所求未知 力N1。

VA（2）求2杆轴力N2N2 K2 VAY252X2由∑MK2 = 0 ,比例关系从而求出所求未知力Y2。

2杆轴力N2（3）求3杆轴力N3Y3 N3 X3K3 VA6由 ∑MK3 = 0比例关系从而求出所求未知力X3。

3杆轴力N3力矩法要点：„7„„欲求某指定杆内力，则作一截面，截开待求 杆； 隔离体上除所求未知力外，其余未知力的延 长线均交于某一点K。

对K点取矩，从而求出所求未知力 。

（1）选择其余未知力延长线的交点K作为取矩 点，从而用∑MK=0，求出指定杆内力。

（2）将斜杆的内力放在某一个合适的点上分 解，使其一个分力通过取矩点K。

例1. 求图示桁架杆件a、b、c的轴力890kN30kN作Ⅰ—Ⅰ截面Ⅰ9Ⅰ求NaNa 求Na时，对另 外两个未知力的 交点C取矩，10C由 ΣMc＝0，得 Na×4＋30×8＝030kN解得： Na =－ 60kN求NbD Xb E Yb Nb30kN11求Nb时，对点D取矩。

将Nb 其在E点处分解 为水平和竖向分量。

由ΣMD＝0，得 Yb×12＋40×4 － 30×12＝0 解得 Yb＝16.67 kN由比例关系得到：N b = 2Yb = 2 × 16.67 = 23.57kN求NcYc XcD Nc12求Nc时，对点E取矩。

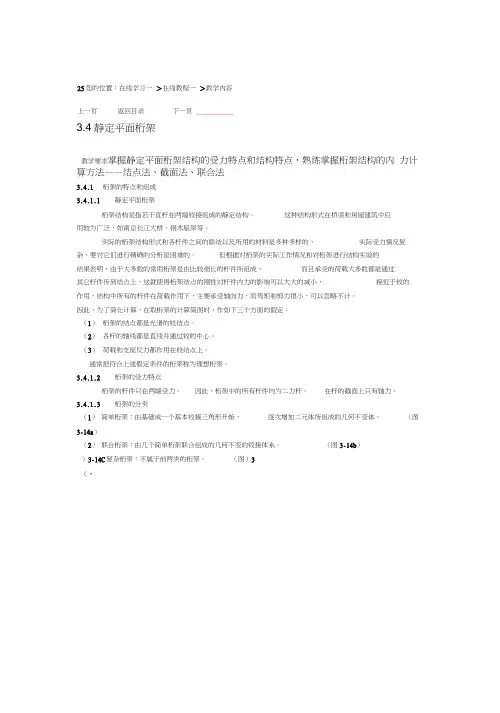

25您的位置：在线学习—>在线教程—>教学内容上一页返回目录下一页3.4 静定平面桁架教学要求掌握静定平面桁架结构的受力特点和结构特点，熟练掌握桁架结构的内力计算方法——结点法、截面法、联合法3.4.1 桁架的特点和组成3.4.1.1 静定平面桁架桁架结构是指若干直杆在两端铰接组成的静定结构。

这种结构形式在桥梁和房屋建筑中应用较为广泛，如南京长江大桥、钢木屋架等。

实际的桁架结构形式和各杆件之间的联结以及所用的材料是多种多样的，实际受力情况复杂，要对它们进行精确的分析是困难的。

但根据对桁架的实际工作情况和对桁架进行结构实验的结果表明，由于大多数的常用桁架是由比较细长的杆件所组成，而且承受的荷载大多数都是通过其它杆件传到结点上，这就使得桁架结点的刚性对杆件内力的影响可以大大的减小，接近于铰的作用，结构中所有的杆件在荷载作用下，主要承受轴向力，而弯矩和剪力很小，可以忽略不计。

因此，为了简化计算，在取桁架的计算简图时，作如下三个方面的假定：（1）桁架的结点都是光滑的铰结点。

（2）各杆的轴线都是直线并通过铰的中心。

（3）荷载和支座反力都作用在铰结点上。

通常把符合上述假定条件的桁架称为理想桁架。

3.4.1.2 桁架的受力特点桁架的杆件只在两端受力。

因此，桁架中的所有杆件均为二力杆。

在杆的截面上只有轴力。

3.4.1.3 桁架的分类（1）简单桁架：由基础或一个基本铰接三角形开始，逐次增加二元体所组成的几何不变体。

（图3-14a）（2）联合桁架：由几个简单桁架联合组成的几何不变的铰接体系。

（图3-14b）（3）复杂桁架：不属于前两类的桁架。

（图3-14c）3.4.2 桁架内力计算的方法桁架结构的内力计算方法主要为：结点法、截面法、联合法结点法――适用于计算简单桁架。

截面法――适用于计算联合桁架、简单桁架中少数杆件的计算。

联合法――在解决一些复杂的桁架时，单独应用结点法或截面法往往不能够求解结构的内力，这时需要将这两种方法进行联合应用，从而进行解题。

25您的位置：在线学习—>在线教程—>教学内容上一页返回目录下一页3.4 静定平面桁架教学要求掌握静定平面桁架结构的受力特点和结构特点，熟练掌握桁架结构的内力计算方法——结点法、截面法、联合法3.4.1 桁架的特点和组成3.4.1.1 静定平面桁架桁架结构是指若干直杆在两端铰接组成的静定结构。

这种结构形式在桥梁和房屋建筑中应用较为广泛，如南京长江大桥、钢木屋架等。

实际的桁架结构形式和各杆件之间的联结以及所用的材料是多种多样的，实际受力情况复杂，要对它们进行精确的分析是困难的。

但根据对桁架的实际工作情况和对桁架进行结构实验的结果表明，由于大多数的常用桁架是由比较细长的杆件所组成，而且承受的荷载大多数都是通过其它杆件传到结点上，这就使得桁架结点的刚性对杆件内力的影响可以大大的减小，接近于铰的作用，结构中所有的杆件在荷载作用下，主要承受轴向力，而弯矩和剪力很小，可以忽略不计。

因此，为了简化计算，在取桁架的计算简图时，作如下三个方面的假定：（1）桁架的结点都是光滑的铰结点。

（2）各杆的轴线都是直线并通过铰的中心。

（3）荷载和支座反力都作用在铰结点上。

通常把符合上述假定条件的桁架称为理想桁架。

3.4.1.2 桁架的受力特点桁架的杆件只在两端受力。

因此，桁架中的所有杆件均为二力杆。

在杆的截面上只有轴力。

3.4.1.3 桁架的分类（1）简单桁架：由基础或一个基本铰接三角形开始，逐次增加二元体所组成的几何不变体。

（图3-14a）（2）联合桁架：由几个简单桁架联合组成的几何不变的铰接体系。

（图3-14b））3-14c复杂桁架：不属于前两类的桁架。

（图）3（．3.4.2 桁架内力计算的方法桁架结构的内力计算方法主要为：结点法、截面法、联合法结点法――适用于计算简单桁架。

截面法――适用于计算联合桁架、简单桁架中少数杆件的计算。

联合法――在解决一些复杂的桁架时，单独应用结点法或截面法往往不能够求解结构的内力，这时需要将这两种方法进行联合应用，从而进行解题。

第二节平面静定桁架的内力计算桁架是工程中常见的一种杆系结构，它是由若干直杆在其两端用铰链连接而成的几何形状不变的结构。

桁架中各杆件的连接处称为节点。

由于桁架结构受力合理，使用材料比较经济，因而在工程实际中被广泛采用。

房屋的屋架（见图3－10）、桥梁的拱架、高压输电塔、电视塔、修建高层建筑用的塔吊等便是例子。

图3－10房屋屋架杆件轴线都在同一平面内的桁架称为平面桁架（如一些屋架、桥梁桁架等），否则称为空间桁架（如输电铁塔、电视发射塔等）。

本节只讨论平面桁架的基本概念和初步计算，有关桁架的详细理论可参考“结构力学”课本。

在平面桁架计算中，通常引用如下假定：１）组成桁架的各杆均为直杆；２）所有外力（载荷和支座反力）都作用在桁架所处的平面内，且都作用于节点处；３）组成桁架的各杆件彼此都用光滑铰链连接，杆件自重不计，桁架的每根杆件都是二力杆。

满足上述假定的桁架称为理想桁架，实际的桁架与上述假定是有差别的，如钢桁架结构的节点为铆接（见图3－11）或焊接，钢筋混凝土桁架结构的节点是有一定刚性的整体节点，图3－11 钢桁架结构的节点它们都有一定的弹性变形，杆件的中心线也不可能是绝对直的，但上述三点假定已反映了实际桁架的主要受力特征，其计算结果可满足工程实际的需要。

分析静定平面桁架内力的基本方法有节点法和截面法，下面分别予以介绍。

一、节点法因为桁架中各杆都是二力杆，所以每个节点都受到平面汇交力系的作用，为计算各杆内力，可以逐个地取节点为研究对象，分别列出平衡方程，即可由已知力求出全部杆件的内力，这就是节点法。

由于平面汇交力系只能列出两个独立平衡方程，所以应用节点法往往从只含两个未知力的节点开始计算。

例3－8 平面桁架的受力及尺寸如图3－12ａ所示，试求桁架各杆的内力。

图3－12 例3－8图解：（1）求桁架的支座反力以整体桁架为研究对象，桁架受主动力2F 以及约束反力YA F 、xB F 、YB F 作用，列平衡方程并求解：1=∑=ni ixF，xB F ＝０)(1=∑=ni i BmF ， ２F ×2l－Y A F l ＝０， Y A F＝F1=∑=ni iyF，YA F ＋YB F －２F ＝０，YB F ＝2F －YA F =F（2）求各杆件的内力设各杆均承受拉力，若计算结果为负，表示杆实际受压力。

主题：计算静定平面桁架内力的两种基本方法随着现代建筑工程的发展，计算静定平面桁架内力成为了结构分析中的重要问题。

在计算静定平面桁架内力时，有两种基本的方法，即力法和位移法。

本文将分别介绍这两种方法的基本原理和应用，以及它们的优缺点。

一、力法1. 基本原理力法是通过平衡节点上的受力来计算静定平面桁架内力的一种方法。

在力法中，首先要对整个桁架进行受力分析，确定各个节点上的受力情况，然后根据节点受力的平衡条件，计算出每根构件的内力。

2. 应用力法广泛应用于静定平面桁架内力的计算中。

通过力法可以清晰地了解每根构件受力的情况，对于设计师来说具有很大的实用价值。

3. 优缺点优点：力法计算简单、直观，适用于多种不同类型的静定平面桁架。

缺点：力法在计算过程中需要考虑节点受力平衡的条件，当桁架节点较多时，计算过程较为繁琐，且容易出错。

二、位移法1. 基本原理位移法是通过分析节点的位移来计算静定平面桁架内力的一种方法。

在位移法中，首先需要假设桁架中的某个节点发生位移，然后根据位移引起的构件变形情况，计算出每根构件的内力。

2. 应用位移法在计算静定平面桁架内力时具有一定的优势，特别是在复杂结构的分析中，位移法可以更加直观地反映构件的变形情况，对于设计师来说具有较大的帮助。

3. 优缺点优点：位移法对于复杂结构的分析更加直观，能够清晰地揭示构件的内力分布情况。

缺点：位移法在计算过程中需要假设节点发生位移，这种假设可能与实际情况不符，导致计算结果存在一定误差。

三、综合比较1. 适用范围力法和位移法各有其适用范围，力法适用于简单桁架的受力分析，而位移法适用于复杂结构的受力分析。

2. 精度和准确性在计算静定平面桁架内力时，力法的结果相对准确，而位移法的结果受到假设位移的影响，精度较低。

3. 计算复杂度力法在计算过程中相对简单直观，适用于简单结构的分析；而位移法在复杂结构的分析中可以更加直观地反映构件的变形情况。

四、结论力法和位移法是计算静定平面桁架内力的两种基本方法，各自具有自身的优势和不足。
