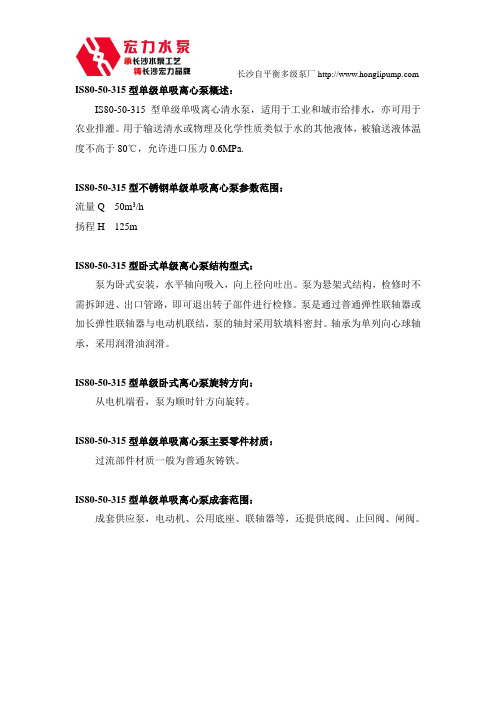

长沙自平衡多级泵厂 IS80-50-315型单级单吸离心泵概述：
IS80-50-315型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-315型不锈钢单级单吸离心泵参数范围：
流量Q 50m3/h
扬程H 125m
IS80-50-315型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-50-315型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-50-315型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-50-315型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。
转子部件由悬架部件支承着(请参考IS泵结构图)。
泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式。
当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。
传动方式：泵的传动是通过联轴器与电动机直联。
从传动方向看，泵为顺时针方向旋转。
IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。
②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。
③试车启动，检查水泵的转向是否正确。
④往水泵内注水，使吸水管路和泵内的气体完全排出。
⑤关闭出口阀门及压力表旋塞。
⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。
⑦打开真空表旋塞。
缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。
完成了泵的启动。
⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。
2.运转：①注意水泵轴承升温。
一般不超过环境温度35℃，但最高温度不得超过75℃。
②悬架室的油位，必须保持在油标的1/3～2/3处。
3.泵的维护：①检查泵的底座、泵、电动机是否紧固。
②检查仪表、引线的状况，检查管路是否泄漏或松动。
③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。
④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。
IS离心式清水泵结构及安装使用说明IS清水泵 IS离心式清水泵的结构说明：1、IS清水泵 IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS清水泵 IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
3、IS清水泵 IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。
管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
4、IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。
IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
5、IS清水泵 IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。
轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
6、IS清水泵 IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
7、IS清水泵 IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
◆ IS清水泵 IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/h L/s 轴功率电机功率IS80-50-200 290030 8.33 53 55 7.87152.56050 13.9 50 69 9.87 2.560 16.7 47 71 10.8 3.0145015 4.17 13.2 51651.062.22.525 6.94 12.5 1.31 2.530 8.33 11.8 67 1.44 3.0IS65-40-200 290015 4.17 53 49 4.427.52.05825 6.94 50 60 5.67 2.030 8.33 47 61 6.29 2.514507.5 2.08 13.2 43 0.631.12.012.5 3.47 12.5 55 0.77 2.015 4.17 11.8 57 0.85 2.5IS65-40-250 2900 15 4.17 82 37 9.05 15 2.0 76一、 IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。
长沙自平衡多级泵厂家宏力水泵整理 IS80-50-250A型单级单吸离心泵概述：
IS80-50-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-250A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS80-50-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-50-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-50-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-50-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS离心式清水泵结构及安装使用说明IS清水泵 IS离心式清水泵的结构说明：1、IS清水泵 IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS清水泵 IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
3、IS清水泵 IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。
管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
4、IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。
IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
5、IS清水泵 IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。
轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
6、IS清水泵 IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
7、IS清水泵 IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
◆ IS清水泵 IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/h L/s 轴功率电机功率IS80-50-200 290030 8.33 53 55 7.87152.56050 13.9 50 69 9.87 2.560 16.7 47 71 10.8 3.0145015 4.17 13.2 51651.062.22.525 6.94 12.5 1.31 2.530 8.33 11.8 67 1.44 3.0IS65-40-200 290015 4.17 53 49 4.427.52.05825 6.94 50 60 5.67 2.030 8.33 47 61 6.29 2.514507.5 2.08 13.2 43 0.631.12.012.5 3.47 12.5 55 0.77 2.015 4.17 11.8 57 0.85 2.5IS65-40-250 2900 15 4.17 82 37 9.05 15 2.0 76一、 IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。
辽宁科技大学成人教育学院毕业设计（论文）题目：IS型单级单吸离心泵设计专业名称班级学号学生姓名指导教师二〇一五年四月二十四日IS型单级单吸离心泵设计摘要IS型单级单吸离心泵吸收了KT、NB、ES、DL、XA及国外优秀离心泵系列产品的优点，采用了多项水力设计及工艺方法的发明专利和实用新型专利而研制开发的高新技术系列产品。
它广泛用于空调、制冷、冰蓄冷、自来水厂、消防、环保、高层供水和城乡排水等领域，一般输送85摄氏度以下清水或物理化学性质类似清水的液体。
通过变换泵的结构及材质可输送高温及腐蚀性介质，可用与化工、冶金等行业。
本系列产品产品具有高效率、高性能、高耐压、高可靠性和安装维修方便等特点，其结构参数符合国际标准产品相互替代，承压能力为1.6 MPa级，诸项技术经济指标达到国外同类产品先进水平，属于国际接轨的换代产品。
注：单级单吸离心泵为一个叶轮一个进水口的离心泵。
关键词：单级单吸，叶轮，机械密封，安装程序，故障分析IS-single-stage single suction centrifugal pumpAbstractIS-single-stage single suction centrifugal pump has advantages of KT, NB, ES, DL, XA and foreign excellent centrifugal pump series products, with a number of hydraulic design and technology of the invention patent and utility model patent research and development of high-tech products. It is widely used in air conditioning, refrigeration, ice storage, the water plant, fire protection, environmental protection, high urban and rural water supply and drainage areas, generally transported 85 degrees Celsius water or similar physical and chemical properties of liquid water. Transform pump through the structure and materials can be corrosive and high temperature transmission medium, can be used with the chemical, metallurgical and other industries. This series of products with high efficiency, high performance, high pressure, high reliability and convenient installation and repair, replacement of the structural parameters in line with international standard products, the bearing capacity of 1.6 MPa, all of the technical and economic indicators have reached the advanced level of similar foreign products, products of international standards.Note: the single stage single suction centrifugal pump is a centrifugal pump inlet of an impeller.Key words: Single-stage single suction，Impeller，Mechanical seal，Erection sequence，Fault analysis目录摘要 (I)Abstract ...................................................................................................................................... I I 1 绪论. (1)1.1选此课题的意义 (1)1.2本课题的研究现状 (1)1.3 本课题研究的主要内容 (2)2 型号意义示例及泵的基本知识 (3)2.1型号意义示例 (3)2.2 泵的基本知识 (3)2.2.1 泵的功能 (3)2.2.2 离心泵的主要部件 (3)2.3 名词解释 (4)3 IS型单级单吸离心泵的主要性能参数 (5)3.1 流量（qm /h 或m³/IS） (5)3.2 扬程H（m） (5)3.3 转速 (6)3.4 汽蚀余量 (6)3.5功率和效率 (6)3.5.1 离心泵的功率 (6)3.5.2 离心泵的效率 (6)3.5.3离心泵的能量损失 (6)4 IS型单级单吸离心泵的特性曲线 (8)5 IS型单级单吸离心泵工作原理 (9)6 IS型单级单吸离心泵的主要部件 (11)6.1 叶轮 (11)6.2 泵壳（泵体、泵盖） (12)6.3 泵轴 (13)6.4 轴承 (13)6.4.1滚动轴承的结构 (13)6.4.2 滚动轴承的相关要素 (14)6.4.3 滚动轴承的常用类型 (15)6.5 悬架 (16)6.6 机械密封 (16)6.7 安装时注意事项 (16)6.8 安装时技术要求 (16)6.9 填料函 (17)7 IS型单级单吸离心泵的水泵检验标准 (18)7.1 水泵检验装置的组成 (18)7.2 各部分组成的设计要素 (18)7.2.1 动力系统 (18)7.2.2 传动系统 (19)7.2.3 控制系统 (20)8 IS型单级单吸离心泵容易发生的故障 (21)8.1 泵不能启动或启动负荷大 (21)8.2 泵不排液 (21)8.3 泵排液后中断 (21)8.4 流量不足 (22)8.5 扬程不够 (22)8.6 运行中功耗大 (22)8.7 泵震动或异常声响 (23)8.8 轴承发热 (23)8.9 轴封发热 (24)8.10 转子窜动大 (24)9 IS型单级单吸离心泵间性能的改变和换算 (25)9.1 输送液体物性的影响及换算 (25)9.1.1密度 (25)9.1.2 黏度 (25)9.2 转速的影响及换算 (25)9.3叶轮直径a D的影响及换算 (26)结束语 (28)致谢 (29)参考文献 (30)1 绪论1.1选此课题的意义泵是一种应用广泛、耗能大的通用流体机械，我国每年各种泵的耗电量大约占全国总耗电量的20%。
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS125-100-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
129
130
131
132
133
134
136
137
138。
IH80-50J-200型单级单吸离心泵概述：
IH80-50J-200型单级单吸离心化工泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。
泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。
.
IH80-50J-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IH80-50J-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IH80-50J-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IH80-50J-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS型单级单吸离心泵
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
