IS80-50-250型单级单吸离心清水泵型号参数,IS型单级单吸离心泵厂家结构图,三昌泵业

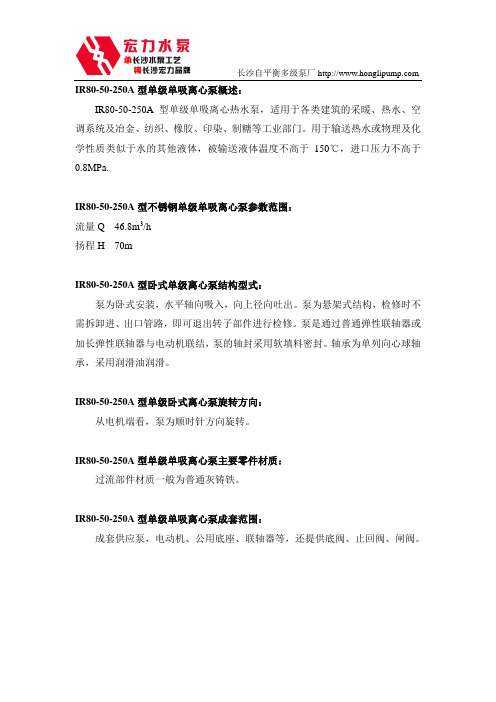

长沙自平衡多级泵厂 IR80-50-250A型单级单吸离心泵概述：
IR80-50-250A型单级单吸离心热水泵，适用于各类建筑的采暖、热水、空调系统及冶金、纺织、橡胶、印染、制糖等工业部门。

用于输送热水或物理及化学性质类似于水的其他液体，被输送液体温度不高于150℃，进口压力不高于0.8MPa.
IR80-50-250A型不锈钢单级单吸离心泵参数范围：
流量Q 46.8m3/h
扬程H 70m
IR80-50-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IR80-50-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IR80-50-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IR80-50-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

一、用途IS、IH型系列单级单吸（轴向吸入）离心泵，适用于工业和城市给水、排水、亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的其它液体之用，温度不高于80℃。

该泵性能范围（按设计点计）：转速：2900r/min和1450r/min进口直径：50～mm流量：6.3～400m3/n扬程：5～125m该泵系列型谱及主要性能参数见性能表和性能图。

泵的标记（例如IS80-65-160）：叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）单级单吸清水离心泵三、离心泵结构1、泵体7、止动垫圈2、泵盖8、轴套3、叶轮9、填料压盖4、轴10、填料环5、密封环11、填料6、叶轮螺母12、悬架轴承部件.四、水泵结构说明IS、IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成。

IS、IH型泵的泵体和泵盖的部分，是从叶轮背面处部分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。

泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支承着泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖（9）、填料环（10）、和填料（11）等组成，以防止进气或大量漏水。

泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

转 速(m 3/h)(L/S)(r/min)轴功率电机功率7.5 2.08220.964712.53.4720 1.1360154.1718.5 1.2660IS50-32-125A11.2 3.11629000.84 1.1587.5 2.0834.3 1.594412.5 3.4732 2.0254154.179.62.1656IS50-32-160A 11.7 3.3282900 1.71 2.253IS50-32-160B10.832429001.412.2507.5 2.0852.5 2.823812.53.4750 3.5448154.1748 3.9551IS50-32-200A 11.7 3.3442900 3.16445IS50-32-200B10.833829002.63437.5 2.0882 5.8728.512.53.47807.1638154.1778.57.8341IS50-32-250A 11.7 3.3702900 6.477.535IS50-32-250B10.83602900 5.517.53215 4.1721.8 1.5458256.9420 18.51.9769308.332.2268IS65-50-125A22.4 6.2162900 1.47 2.26615 4.1735 2.6554256.9432 3.3565308.3330 3.7166IS65-50-160A 23.4 6.5282900 2.83463IS65-50-160B21.762429002.3546015 4..1753 4.4249256.9450 5.6760308.3347 6.2961IS65-40-200A 23.4 6.5442900 4.92 5.557IS65-40-200B21.8 6.1382900 4.13 5.55515 4.17829.0537256.948010.8950308.337812.0253IS65-40-250A 23.4 6.57029009.11149IS65-40-250B21.766029007.51114715 4.1712718.52825 6.9412521.340308.3312322.844IS65-40-315A23.96.6114290019.412238IS 型离心泵性能参数表型 号流 量Q扬 程(m)功 率(kw)效 率 (%)IS50-32-1252900 2.2IS50-32-16029003IS50-32-2002900 5.5IS50-32-250290011IS65-50-12529003IS65-50-1602900 5.5IS65-40-20029007.5IS65-40-250290015IS65-40-315290030IS65-40-315B 22.76.3103290017.192237扬 程转 速效 率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS65-40-315C21.4 5.992290015.218.535308.3322.5 2.87645013.920 3.63756016.718 3.9874IS80-65-125A44.712.41629002.66373308.3336 4.82615013.932 5.97736016.729 6.5972IS80-65-160A 46.813282900 5.1 5.570IS80-65-160B43.312242900 4.15 5.568308.33557.87555013.9509.87696016.74710.871IS80-50-200A 46.8134429008.371167IS80-50-200B43.612.1382900 6.831166308.338413.2525013.98017.3636016.77519.264IS80-50-250A 46.81370290014.8718.560IS80-50-250B43.31360290013.181558308.3312825.5415013.912531.5546016.712335.357IS80-50-315A 47.813.3114290029.153751IS80-50-315B 45.412.6103290025.973049IS80-50-315C42.911.992290022.8430476016.724 5.866710027.82077812033.316.57.2874IS100-80-125A89.424.8162900 5.197.5756016.7368.427010027.83211.27812033.32812.275IS100-80-160A 93.5262829009.521175IS100-80-160B86.624.12429007.7711736016.75413.66510027.85017.97612033.34719.977IS100-65-200A 93.826.144290015.0118.575IS100-65-200B87.224.238290012.5215726016.78723.46110027.88030.37212033.374.533.373IS 型离心泵性能参数表型 号流 量Q功 率(kw)IS80-65-1252900 5.5IS80-65-16029007.5IS80-50-200290015IS80-50-250290022IS80-50-315290037IS100-80-125290011IS100-80-160290015IS100-65-200290022IS100-65-250290037扬 程转 速效 率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS100-65-250A 93.52670290025.493070IS100-65-250B86.624.160290020.8530686016.713339.65510027.812551.66612033.311857.567IS100-65-315A 95.526.5114290046.285564IS100-65-315B 90.825.2103290041.044562IS100-65-315C84.823.892290035.78456012033.357.5286720055.55033.68124066.744.536.480IS125-100-200A 1875244290028.763778IS125-100-200B174.448.438290023.73307612033.387436620055.68055.97824066.77262.875IS125-100-250A 1875270290046.965576IS125-100-250B173.248.160290038.24457412033.3132.572.16020055.612590.87524066.7120101.977IS125-100-315A 19153.1114290081.39073IS125-100-315B 181.550.4103290071.689071IS125-100-315C171.647.792290062.3575693.75 1.04 5.40.13436.31.7450.16547.52.08 4.60.1755IS50-32-125A5.6 1.6414500.120.55533.75 1.048.50.25356.31.7480.29487.52.087.50.3149IS50-32-160A 5.8 1.6714500.240.5546IS50-32-160B5.4 1.5614500.210.55433.75 1.0413.10.41336.31.7412.50.51427.5 2.08120.5644IS50-32-200A 5.8 1.61114500.430.5540IS50-32-200B5.4 1.59.514500.370.55383.75 1.0420.50.91236.31.7420 1.07327.52.0819.5 1.1435IS50-32-250A 5.8 1.617.514500.92 1.530IS50-32-250B5.41.51514500.851.126IS 型离心泵性能参数表型 号流 量Q功 率(kw)IS100-65-315290075IS125-100-200290045IS125-100-250290075IS125-100-31529001101.5IS50-32-12514500.55IS50-32-16014500.55IS 型离心泵性能参数表IS50-32-20014500.75IS50-32-2501450扬 程H 转 速效率(m 3/h)(L/S)(m)(r/min)轴功率P 电机功率P(%)7.5 2.08 5.350.215312.53.4750.276415 4.17 4.70.365IS65-50-125A11.2 3.1414500.20.55627.5 2.088.80.365012.53.4780.456015 4.177.20.4960IS65-50-160A 11.7 3.3714500.390.5558IS65-50-160B10.83614500.320.55567.5 2.0813.20.634312.53.4712.50.675515 4.1711.80.8557IS65-40-200A 11.7 3.31114500.7 1.151IS65-40-200B10.839.514500.580.75487.5 2.0821 1.233512.53.4720 1.484615 4.1719.4 1.6548IS65-40-250A 11.7 3.317.51450 1.23 1.546IS65-40-250B10.831514501 1.5447.5 2.0832.3 2.632512.53.4732 2.943715 4.1731.7 3.1641IS65-40-315A 11.9 3.328.51450 2.63335IS65-40-315B 11.3 3.225.81450 2.38334IS65-40-315C10.732314502.1133215 4.17 5.60.4255256.9450.4871308.33 4.50.5172IS80-65-125A22.4 6.2414500.350.556915 4.1790.6755256.9480.7969308.337.20.8668IS80-65-160A 23.4 6.5714500.68 1.166IS80-65-160B21.76614500.550.756415 4.1713.2 1.0651256.9412.5 1.3165308.3311.8 1.4167IS80-50-200A 23.4 6.511450 1.1 1.564IS80-50-200B21.8 6.19.514500.9 1.16315 4.1721 1.7549256.9420 2.2760308.3318.8 2.5261IS80-50-250A23.46.517.51450 1.962.257扬 程转 速效率型 号流 量Q功 率(kw)IS65-50-12514500.55IS65-50-16014500.75IS65-40-2001450 1.1IS65-40-2501450 2.2IS65-40-31514504IS80-65-12514500.75IS80-65-1601450 1.5IS80-50-2001450 2.2IS 型离心泵性能参数表号量Q率(kw)IS80-50-25014503(m)(r/min)(%)(m 3/h)(L/S)轴功率电机功率IS80-50-250B21.761514501.62.25515 4.1732.5 3.439256.9432 4.1952308.3331.5 4.656IS80-50-315A 23.9 6.628.51450 3.76 5.549IS80-50-315B 22.7 6.325.81450 3.46446IS80-50-315C21.462314503.07444308.3360.77645013.950.91756016.740.9271IS100-80-125A44.712.4414500.68 1.172308.339.2 1.12675013.98 1.45756016.7 6.8 1.5771IS100-80-160A 46.81371450 1.24 1.572IS100-80-160B43.312614501.01 1.570308.3313.5 1.84605013.912.8 2.33736016.711.8 2.6174IS100-65-200A 46.913111450 1.95372IS100-65-200B43.6129.514501.632.269308.3321.3 3.16555013.9204686016.719 4.4470IS100-65-250A 46.81317.51450 3.38466IS100-65-250B43.3121514502.76464308.3334 5.44515013.932 6.92636016.7307.6761IS100-65-315A 47.713.328.51450 6.097.561IS100-65-315B 45.412.625.81450 5.47.559IS100-65-315C42.911.92314504.715.5576016.714.5 3.836210027.812.5 4.487612033.311 4.7975IS125-100-200A 93.526111450 3.84 5.573IS125-100-200B87.224.29.514503.174716016.721.5 5.596310027.8207.177612033.318.57.8477IS125-100-250A 93.52617.51450 6.037.574IS125-100-250B86.624.1151450 4.927.572扬 程转 速效率型 号流 量Q功 率(kw)IS80-50-3151450 5.5IS100-80-1251450 1.5IS100-80-1601450 2.2IS100-65-2001450411IS100-65-2501450 5.5IS8100-65-315145011IS 型离心泵性能参数表号流 量功 率(kw)IS125-100-20014507.5IS125-100-2501450(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)6016.733.59.45810027.83211.97312033.330.513.574IS125-100-315A 95.526.528.5145010.431571IS125-100-315B 90.825.225.814509.371168IS125-100-315C85.823.82314508.1311666016.75216.15310027.850216512033.348.523.667IS125-100-400A 93.52644145017.82263IS125-100-400B86.624.138145014.9618.56012033.322.510.47120055.62013.58124066.717.514.778IS150-125-250A 1875217.5145011.441578IS150-125-250B173********9.29117612033.33415.97020055.63222.17924066.72923.780IS150-125-315A 1875228145018.782276IS150-125-315B173********15.4718.57312033.35327.96220055.65036.37524066.74640.674IS150-125-400A 1875244145030.733773IS150-125-400B173********25.19307124066.722.621.170400111.12026.682460127.817.227.379IS250-150-250A 37410417.5145022.33080IS200-150-250B3469615145018.1227824066.73734.670400111.13242.582460127.828.544.680IS200-150-315A 37410428145035.694580IS200-150-315B3469624145028.96377824066.75548.674400111.15067.281460127.84574.276IS200-150-400A 37410444145056.797579IS200-150-400B3469638145046.455577型 号IS125-100-315145015IS125-100-400145030IS150-125-250145018.5IS150-125-315145030IS150-125-400145045IS200-150-250145037IS200-150-315145055IS200-150-400145090(m)。

长沙自平衡多级泵厂家宏力水泵整理 IS80-50-250A型单级单吸离心泵概述：
IS80-50-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-250A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS80-50-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS80-50-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS80-50-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS80-50-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH80-50-250型单级单吸化工离心泵 IH80-50-250型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH80-50-250型单级单吸化工离心泵型号意义：　IH80-50-250型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH80-50-250型单级单吸化工离心泵产品特点：　IH80-50-250型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH80-50-250型单级单吸化工离心泵旋转方向： IH80-50-250型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH80-50-250型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

IS150-125-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

转 速(m 3/h)(L/S)(r/min)轴功率电机功率7.5 2.08220.964712.53.4720 1.1360154.1718.5 1.2660IS50-32-125A11.2 3.11629000.84 1.1587.5 2.0834.3 1.594412.5 3.4732 2.0254154.179.62.1656IS50-32-160A 11.7 3.3282900 1.71 2.253IS50-32-160B10.832429001.412.2507.5 2.0852.5 2.823812.53.4750 3.5448154.1748 3.9551IS50-32-200A 11.7 3.3442900 3.16445IS50-32-200B10.833829002.63437.5 2.0882 5.8728.512.53.47807.1638154.1778.57.8341IS50-32-250A 11.7 3.3702900 6.477.535IS50-32-250B10.83602900 5.517.53215 4.1721.8 1.5458256.9420 18.51.9769308.332.2268IS65-50-125A22.4 6.2162900 1.47 2.26615 4.1735 2.6554256.9432 3.3565308.3330 3.7166IS65-50-160A 23.4 6.5282900 2.83463IS65-50-160B21.762429002.3546015 4..1753 4.4249256.9450 5.6760308.3347 6.2961IS65-40-200A 23.4 6.5442900 4.92 5.557IS65-40-200B21.8 6.1382900 4.13 5.55515 4.17829.0537256.948010.8950308.337812.0253IS65-40-250A 23.4 6.57029009.11149IS65-40-250B21.766029007.51114715 4.1712718.52825 6.9412521.340308.3312322.844IS65-40-315A23.96.6114290019.412238IS 型离心泵性能参数表型 号流 量Q扬 程(m)功 率(kw)效 率 (%)IS50-32-1252900 2.2IS50-32-16029003IS50-32-2002900 5.5IS50-32-250290011IS65-50-12529003IS65-50-1602900 5.5IS65-40-20029007.5IS65-40-250290015IS65-40-315290030IS65-40-315B 22.76.3103290017.192237扬 程转 速效 率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS65-40-315C21.4 5.992290015.218.535308.3322.5 2.87645013.920 3.63756016.718 3.9874IS80-65-125A44.712.41629002.66373308.3336 4.82615013.932 5.97736016.729 6.5972IS80-65-160A 46.813282900 5.1 5.570IS80-65-160B43.312242900 4.15 5.568308.33557.87555013.9509.87696016.74710.871IS80-50-200A 46.8134429008.371167IS80-50-200B43.612.1382900 6.831166308.338413.2525013.98017.3636016.77519.264IS80-50-250A 46.81370290014.8718.560IS80-50-250B43.31360290013.181558308.3312825.5415013.912531.5546016.712335.357IS80-50-315A 47.813.3114290029.153751IS80-50-315B 45.412.6103290025.973049IS80-50-315C42.911.992290022.8430476016.724 5.866710027.82077812033.316.57.2874IS100-80-125A89.424.8162900 5.197.5756016.7368.427010027.83211.27812033.32812.275IS100-80-160A 93.5262829009.521175IS100-80-160B86.624.12429007.7711736016.75413.66510027.85017.97612033.34719.977IS100-65-200A 93.826.144290015.0118.575IS100-65-200B87.224.238290012.5215726016.78723.46110027.88030.37212033.374.533.373IS 型离心泵性能参数表型 号流 量Q功 率(kw)IS80-65-1252900 5.5IS80-65-16029007.5IS80-50-200290015IS80-50-250290022IS80-50-315290037IS100-80-125290011IS100-80-160290015IS100-65-200290022IS100-65-250290037扬 程转 速效 率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS100-65-250A 93.52670290025.493070IS100-65-250B86.624.160290020.8530686016.713339.65510027.812551.66612033.311857.567IS100-65-315A 95.526.5114290046.285564IS100-65-315B 90.825.2103290041.044562IS100-65-315C84.823.892290035.78456012033.357.5286720055.55033.68124066.744.536.480IS125-100-200A 1875244290028.763778IS125-100-200B174.448.438290023.73307612033.387436620055.68055.97824066.77262.875IS125-100-250A 1875270290046.965576IS125-100-250B173.248.160290038.24457412033.3132.572.16020055.612590.87524066.7120101.977IS125-100-315A 19153.1114290081.39073IS125-100-315B 181.550.4103290071.689071IS125-100-315C171.647.792290062.3575693.75 1.04 5.40.13436.31.7450.16547.52.08 4.60.1755IS50-32-125A5.6 1.6414500.120.55533.75 1.048.50.25356.31.7480.29487.52.087.50.3149IS50-32-160A 5.8 1.6714500.240.5546IS50-32-160B5.4 1.5614500.210.55433.75 1.0413.10.41336.31.7412.50.51427.5 2.08120.5644IS50-32-200A 5.8 1.61114500.430.5540IS50-32-200B5.4 1.59.514500.370.55383.75 1.0420.50.91236.31.7420 1.07327.52.0819.5 1.1435IS50-32-250A 5.8 1.617.514500.92 1.530IS50-32-250B5.41.51514500.851.126IS 型离心泵性能参数表型 号流 量Q功 率(kw)IS100-65-315290075IS125-100-200290045IS125-100-250290075IS125-100-31529001101.5IS50-32-12514500.55IS50-32-16014500.55IS 型离心泵性能参数表IS50-32-20014500.75IS50-32-2501450扬 程H 转 速效率(m 3/h)(L/S)(m)(r/min)轴功率P 电机功率P(%)7.5 2.08 5.350.215312.53.4750.276415 4.17 4.70.365IS65-50-125A11.2 3.1414500.20.55627.5 2.088.80.365012.53.4780.456015 4.177.20.4960IS65-50-160A 11.7 3.3714500.390.5558IS65-50-160B10.83614500.320.55567.5 2.0813.20.634312.53.4712.50.675515 4.1711.80.8557IS65-40-200A 11.7 3.31114500.7 1.151IS65-40-200B10.839.514500.580.75487.5 2.0821 1.233512.53.4720 1.484615 4.1719.4 1.6548IS65-40-250A 11.7 3.317.51450 1.23 1.546IS65-40-250B10.831514501 1.5447.5 2.0832.3 2.632512.53.4732 2.943715 4.1731.7 3.1641IS65-40-315A 11.9 3.328.51450 2.63335IS65-40-315B 11.3 3.225.81450 2.38334IS65-40-315C10.732314502.1133215 4.17 5.60.4255256.9450.4871308.33 4.50.5172IS80-65-125A22.4 6.2414500.350.556915 4.1790.6755256.9480.7969308.337.20.8668IS80-65-160A 23.4 6.5714500.68 1.166IS80-65-160B21.76614500.550.756415 4.1713.2 1.0651256.9412.5 1.3165308.3311.8 1.4167IS80-50-200A 23.4 6.511450 1.1 1.564IS80-50-200B21.8 6.19.514500.9 1.16315 4.1721 1.7549256.9420 2.2760308.3318.8 2.5261IS80-50-250A23.46.517.51450 1.962.257扬 程转 速效率型 号流 量Q功 率(kw)IS65-50-12514500.55IS65-50-16014500.75IS65-40-2001450 1.1IS65-40-2501450 2.2IS65-40-31514504IS80-65-12514500.75IS80-65-1601450 1.5IS80-50-2001450 2.2IS 型离心泵性能参数表号量Q率(kw)IS80-50-25014503(m)(r/min)(%)(m 3/h)(L/S)轴功率电机功率IS80-50-250B21.761514501.62.25515 4.1732.5 3.439256.9432 4.1952308.3331.5 4.656IS80-50-315A 23.9 6.628.51450 3.76 5.549IS80-50-315B 22.7 6.325.81450 3.46446IS80-50-315C21.462314503.07444308.3360.77645013.950.91756016.740.9271IS100-80-125A44.712.4414500.68 1.172308.339.2 1.12675013.98 1.45756016.7 6.8 1.5771IS100-80-160A 46.81371450 1.24 1.572IS100-80-160B43.312614501.01 1.570308.3313.5 1.84605013.912.8 2.33736016.711.8 2.6174IS100-65-200A 46.913111450 1.95372IS100-65-200B43.6129.514501.632.269308.3321.3 3.16555013.9204686016.719 4.4470IS100-65-250A 46.81317.51450 3.38466IS100-65-250B43.3121514502.76464308.3334 5.44515013.932 6.92636016.7307.6761IS100-65-315A 47.713.328.51450 6.097.561IS100-65-315B 45.412.625.81450 5.47.559IS100-65-315C42.911.92314504.715.5576016.714.5 3.836210027.812.5 4.487612033.311 4.7975IS125-100-200A 93.526111450 3.84 5.573IS125-100-200B87.224.29.514503.174716016.721.5 5.596310027.8207.177612033.318.57.8477IS125-100-250A 93.52617.51450 6.037.574IS125-100-250B86.624.1151450 4.927.572扬 程转 速效率型 号流 量Q功 率(kw)IS80-50-3151450 5.5IS100-80-1251450 1.5IS100-80-1601450 2.2IS100-65-2001450411IS100-65-2501450 5.5IS8100-65-315145011IS 型离心泵性能参数表号流 量功 率(kw)IS125-100-20014507.5IS125-100-2501450(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)6016.733.59.45810027.83211.97312033.330.513.574IS125-100-315A 95.526.528.5145010.431571IS125-100-315B 90.825.225.814509.371168IS125-100-315C85.823.82314508.1311666016.75216.15310027.850216512033.348.523.667IS125-100-400A 93.52644145017.82263IS125-100-400B86.624.138145014.9618.56012033.322.510.47120055.62013.58124066.717.514.778IS150-125-250A 1875217.5145011.441578IS150-125-250B173********9.29117612033.33415.97020055.63222.17924066.72923.780IS150-125-315A 1875228145018.782276IS150-125-315B173********15.4718.57312033.35327.96220055.65036.37524066.74640.674IS150-125-400A 1875244145030.733773IS150-125-400B173********25.19307124066.722.621.170400111.12026.682460127.817.227.379IS250-150-250A 37410417.5145022.33080IS200-150-250B3469615145018.1227824066.73734.670400111.13242.582460127.828.544.680IS200-150-315A 37410428145035.694580IS200-150-315B3469624145028.96377824066.75548.674400111.15067.281460127.84574.276IS200-150-400A 37410444145056.797579IS200-150-400B3469638145046.455577型 号IS125-100-315145015IS125-100-400145030IS150-125-250145018.5IS150-125-315145030IS150-125-400145045IS200-150-250145037IS200-150-315145055IS200-150-400145090(m)。

ISL立式离心泵型号参数及工作原理,三昌泵业
ISL型单级单吸离心泵概述：
ISL型单级单吸立式离心清水泵（长沙三昌泵业），适用于工业和城市给排水以及高层建筑中央空调、消防系统，亦可用于农业排灌。

用于输送清水或物理以及化学性质类似于水的其他液体，被输送液体温度不高与80℃。

允许最大进口压力0.6MPa。

ISL型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

ISL型单级单吸离心泵参数范围：
流量Q 25~400m3/s
扬程H 4~125m
以上范围的泵均可在我厂的测试中心（全国最大）进行实型泵实验。

ISL型单级单吸离心泵成套范围：
成套供应泵，电动机，还提供止回阀、闸阀。

ISL型单级单吸离心泵型号说明：
ISL125－100J－200A－Z
ISL－单级单吸离心清水泵，立式安装
125－吸入口直径（mm）
100－吐出口直径（mm）
J－表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
Z－表示泵吸入口垂直向下（不带Z表示泵吸入口水平布置）
ISL型单级单吸离心泵结构型式：
泵为立式安装水平或轴向吸入，水平吐出，泵吸入口能以0o，90o，180o，270o 四个方向任意安装，大大缩小占地面积，适合更狭小空间使用。

泵与电机直联，叶轮安装在电机轴上，泵的轴封采用机械密封，外接水冲洗。
