IS型单级单吸清水离心泵安装使用说明书

IS型单级单吸清水离心泵安装使用说明书

一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。

该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。

转子部件由悬架部件支承着(请参考IS泵结构图)。

泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。

轴封型式：泵的轴向密封采用软填料和机械密封两种型式。

当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。

传动方式：泵的传动是通过联轴器与电动机直联。

从传动方向看，泵为顺时针方向旋转。

IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。

②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。

③试车启动，检查水泵的转向是否正确。

④往水泵内注水，使吸水管路和泵内的气体完全排出。

⑤关闭出口阀门及压力表旋塞。

⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。

⑦打开真空表旋塞。

缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。

完成了泵的启动。

⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。

2.运转：①注意水泵轴承升温。

一般不超过环境温度35℃，但最高温度不得超过75℃。

②悬架室的油位，必须保持在油标的1/3～2/3处。

3.泵的维护：①检查泵的底座、泵、电动机是否紧固。

②检查仪表、引线的状况，检查管路是否泄漏或松动。

③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。

④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。

IS125-100-200

IS125-100-200

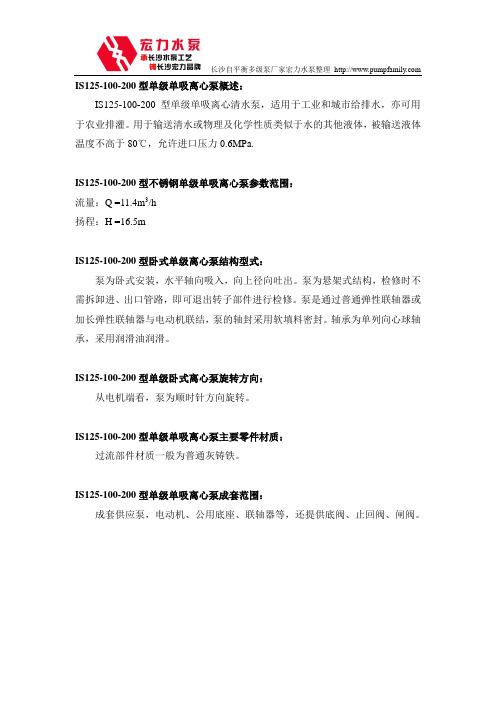

长沙自平衡多级泵厂家宏力水泵整理 IS125-100-200型单级单吸离心泵概述：
IS125-100-200型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100-200型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS125-100-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS125-100-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS125-100-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS125-100-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IS型离心泵性能参数表

IS型离心泵性能参数表

转 速(m 3/h)(L/S)(r/min)轴功率电机功率7.5 2.08220.964712.53.4720 1.1360154.1718.5 1.2660IS50-32-125A11.2 3.11629000.84 1.1587.5 2.0834.3 1.594412.5 3.4732 2.0254154.179.62.1656IS50-32-160A 11.7 3.3282900 1.71 2.253IS50-32-160B10.832429001.412.2507.5 2.0852.5 2.823812.53.4750 3.5448154.1748 3.9551IS50-32-200A 11.7 3.3442900 3.16445IS50-32-200B10.833829002.63437.5 2.0882 5.8728.512.53.47807.1638154.1778.57.8341IS50-32-250A 11.7 3.3702900 6.477.535IS50-32-250B10.83602900 5.517.53215 4.1721.8 1.5458256.9420 18.51.9769308.332.2268IS65-50-125A22.4 6.2162900 1.47 2.26615 4.1735 2.6554256.9432 3.3565308.3330 3.7166IS65-50-160A 23.4 6.5282900 2.83463IS65-50-160B21.762429002.3546015 4..1753 4.4249256.9450 5.6760308.3347 6.2961IS65-40-200A 23.4 6.5442900 4.92 5.557IS65-40-200B21.8 6.1382900 4.13 5.55515 4.17829.0537256.948010.8950308.337812.0253IS65-40-250A 23.4 6.57029009.11149IS65-40-250B21.766029007.51114715 4.1712718.52825 6.9412521.340308.3312322.844IS65-40-315A23.96.6114290019.412238IS 型离心泵性能参数表型 号流 量Q扬 程(m)功 率(kw)效 率 (%)IS50-32-1252900 2.2IS50-32-16029003IS50-32-2002900 5.5IS50-32-250290011IS65-50-12529003IS65-50-1602900 5.5IS65-40-20029007.5IS65-40-250290015IS65-40-315290030IS65-40-315B 22.76.3103290017.192237扬 程转 速效 率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS65-40-315C21.4 5.992290015.218.535308.3322.5 2.87645013.920 3.63756016.718 3.9874IS80-65-125A44.712.41629002.66373308.3336 4.82615013.932 5.97736016.729 6.5972IS80-65-160A 46.813282900 5.1 5.570IS80-65-160B43.312242900 4.15 5.568308.33557.87555013.9509.87696016.74710.871IS80-50-200A 46.8134429008.371167IS80-50-200B43.612.1382900 6.831166308.338413.2525013.98017.3636016.77519.264IS80-50-250A 46.81370290014.8718.560IS80-50-250B43.31360290013.181558308.3312825.5415013.912531.5546016.712335.357IS80-50-315A 47.813.3114290029.153751IS80-50-315B 45.412.6103290025.973049IS80-50-315C42.911.992290022.8430476016.724 5.866710027.82077812033.316.57.2874IS100-80-125A89.424.8162900 5.197.5756016.7368.427010027.83211.27812033.32812.275IS100-80-160A 93.5262829009.521175IS100-80-160B86.624.12429007.7711736016.75413.66510027.85017.97612033.34719.977IS100-65-200A 93.826.144290015.0118.575IS100-65-200B87.224.238290012.5215726016.78723.46110027.88030.37212033.374.533.373IS 型离心泵性能参数表型 号流 量Q功 率(kw)IS80-65-1252900 5.5IS80-65-16029007.5IS80-50-200290015IS80-50-250290022IS80-50-315290037IS100-80-125290011IS100-80-160290015IS100-65-200290022IS100-65-250290037扬 程转 速效 率(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)IS100-65-250A 93.52670290025.493070IS100-65-250B86.624.160290020.8530686016.713339.65510027.812551.66612033.311857.567IS100-65-315A 95.526.5114290046.285564IS100-65-315B 90.825.2103290041.044562IS100-65-315C84.823.892290035.78456012033.357.5286720055.55033.68124066.744.536.480IS125-100-200A 1875244290028.763778IS125-100-200B174.448.438290023.73307612033.387436620055.68055.97824066.77262.875IS125-100-250A 1875270290046.965576IS125-100-250B173.248.160290038.24457412033.3132.572.16020055.612590.87524066.7120101.977IS125-100-315A 19153.1114290081.39073IS125-100-315B 181.550.4103290071.689071IS125-100-315C171.647.792290062.3575693.75 1.04 5.40.13436.31.7450.16547.52.08 4.60.1755IS50-32-125A5.6 1.6414500.120.55533.75 1.048.50.25356.31.7480.29487.52.087.50.3149IS50-32-160A 5.8 1.6714500.240.5546IS50-32-160B5.4 1.5614500.210.55433.75 1.0413.10.41336.31.7412.50.51427.5 2.08120.5644IS50-32-200A 5.8 1.61114500.430.5540IS50-32-200B5.4 1.59.514500.370.55383.75 1.0420.50.91236.31.7420 1.07327.52.0819.5 1.1435IS50-32-250A 5.8 1.617.514500.92 1.530IS50-32-250B5.41.51514500.851.126IS 型离心泵性能参数表型 号流 量Q功 率(kw)IS100-65-315290075IS125-100-200290045IS125-100-250290075IS125-100-31529001101.5IS50-32-12514500.55IS50-32-16014500.55IS 型离心泵性能参数表IS50-32-20014500.75IS50-32-2501450扬 程H 转 速效率(m 3/h)(L/S)(m)(r/min)轴功率P 电机功率P(%)7.5 2.08 5.350.215312.53.4750.276415 4.17 4.70.365IS65-50-125A11.2 3.1414500.20.55627.5 2.088.80.365012.53.4780.456015 4.177.20.4960IS65-50-160A 11.7 3.3714500.390.5558IS65-50-160B10.83614500.320.55567.5 2.0813.20.634312.53.4712.50.675515 4.1711.80.8557IS65-40-200A 11.7 3.31114500.7 1.151IS65-40-200B10.839.514500.580.75487.5 2.0821 1.233512.53.4720 1.484615 4.1719.4 1.6548IS65-40-250A 11.7 3.317.51450 1.23 1.546IS65-40-250B10.831514501 1.5447.5 2.0832.3 2.632512.53.4732 2.943715 4.1731.7 3.1641IS65-40-315A 11.9 3.328.51450 2.63335IS65-40-315B 11.3 3.225.81450 2.38334IS65-40-315C10.732314502.1133215 4.17 5.60.4255256.9450.4871308.33 4.50.5172IS80-65-125A22.4 6.2414500.350.556915 4.1790.6755256.9480.7969308.337.20.8668IS80-65-160A 23.4 6.5714500.68 1.166IS80-65-160B21.76614500.550.756415 4.1713.2 1.0651256.9412.5 1.3165308.3311.8 1.4167IS80-50-200A 23.4 6.511450 1.1 1.564IS80-50-200B21.8 6.19.514500.9 1.16315 4.1721 1.7549256.9420 2.2760308.3318.8 2.5261IS80-50-250A23.46.517.51450 1.962.257扬 程转 速效率型 号流 量Q功 率(kw)IS65-50-12514500.55IS65-50-16014500.75IS65-40-2001450 1.1IS65-40-2501450 2.2IS65-40-31514504IS80-65-12514500.75IS80-65-1601450 1.5IS80-50-2001450 2.2IS 型离心泵性能参数表号量Q率(kw)IS80-50-25014503(m)(r/min)(%)(m 3/h)(L/S)轴功率电机功率IS80-50-250B21.761514501.62.25515 4.1732.5 3.439256.9432 4.1952308.3331.5 4.656IS80-50-315A 23.9 6.628.51450 3.76 5.549IS80-50-315B 22.7 6.325.81450 3.46446IS80-50-315C21.462314503.07444308.3360.77645013.950.91756016.740.9271IS100-80-125A44.712.4414500.68 1.172308.339.2 1.12675013.98 1.45756016.7 6.8 1.5771IS100-80-160A 46.81371450 1.24 1.572IS100-80-160B43.312614501.01 1.570308.3313.5 1.84605013.912.8 2.33736016.711.8 2.6174IS100-65-200A 46.913111450 1.95372IS100-65-200B43.6129.514501.632.269308.3321.3 3.16555013.9204686016.719 4.4470IS100-65-250A 46.81317.51450 3.38466IS100-65-250B43.3121514502.76464308.3334 5.44515013.932 6.92636016.7307.6761IS100-65-315A 47.713.328.51450 6.097.561IS100-65-315B 45.412.625.81450 5.47.559IS100-65-315C42.911.92314504.715.5576016.714.5 3.836210027.812.5 4.487612033.311 4.7975IS125-100-200A 93.526111450 3.84 5.573IS125-100-200B87.224.29.514503.174716016.721.5 5.596310027.8207.177612033.318.57.8477IS125-100-250A 93.52617.51450 6.037.574IS125-100-250B86.624.1151450 4.927.572扬 程转 速效率型 号流 量Q功 率(kw)IS80-50-3151450 5.5IS100-80-1251450 1.5IS100-80-1601450 2.2IS100-65-2001450411IS100-65-2501450 5.5IS8100-65-315145011IS 型离心泵性能参数表号流 量功 率(kw)IS125-100-20014507.5IS125-100-2501450(m 3/h)(L/S)(m)(r/min)轴功率电机功率(%)6016.733.59.45810027.83211.97312033.330.513.574IS125-100-315A 95.526.528.5145010.431571IS125-100-315B 90.825.225.814509.371168IS125-100-315C85.823.82314508.1311666016.75216.15310027.850216512033.348.523.667IS125-100-400A 93.52644145017.82263IS125-100-400B86.624.138145014.9618.56012033.322.510.47120055.62013.58124066.717.514.778IS150-125-250A 1875217.5145011.441578IS150-125-250B173********9.29117612033.33415.97020055.63222.17924066.72923.780IS150-125-315A 1875228145018.782276IS150-125-315B173********15.4718.57312033.35327.96220055.65036.37524066.74640.674IS150-125-400A 1875244145030.733773IS150-125-400B173********25.19307124066.722.621.170400111.12026.682460127.817.227.379IS250-150-250A 37410417.5145022.33080IS200-150-250B3469615145018.1227824066.73734.670400111.13242.582460127.828.544.680IS200-150-315A 37410428145035.694580IS200-150-315B3469624145028.96377824066.75548.674400111.15067.281460127.84574.276IS200-150-400A 37410444145056.797579IS200-150-400B3469638145046.455577型 号IS125-100-315145015IS125-100-400145030IS150-125-250145018.5IS150-125-315145030IS150-125-400145045IS200-150-250145037IS200-150-315145055IS200-150-400145090(m)。

单级单吸离心泵型号及参数大全

单级单吸离心泵型号及参数大全

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、概述离心泵是一种常见的流体传输设备，广泛应用于农业、工业、建筑等领域。

单级单吸离心泵是其中一种常见的型号，简单易用，适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。

本文将介绍常见的单级单吸离心泵型号及参数，供读者参考选择。

二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一，有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。

其中，IS50-32-125代表进口口径为50mm，出口口径为32mm，叶轮直径为125mm的IS型泵。

主要参数如下：流量：6.3-400m³/h扬程：5-125m转速：2900r/min或1450r/min功率：0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵，适用于输送温度在不超过120℃的热水，其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵，适用于输送腐蚀性液体，如酸、碱、盐水等。

其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

主要参数如下：流量：1.1-1450(m3/h)扬程：7-150(m)转速：2900r/min或1450r/min功率：0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵，适用于输送含有固体颗粒、腐蚀性液体、高温液体等。

IS离心水泵参数

IS离心水泵参数

商品名称：亚梅I S 型清水泵IS100-65-250B
商品编号：00001624
商品型号：IS100-65-250B
一、概述
IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。

供输送80℃以下的清水及物理和化学性质类似清水的液体之用。

IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。

泵型号意义说明举例：
IS 100-80-160A
IS 单级单吸清水离心泵 100 吸入口直径（mm） 80 排出口直径（mm） 160 叶轮的名义直径（mm）
二、结构说明
IS型泵，符合国家标准GB5662-85等效采用--国际标准ISO2858所规定的标记性能和尺
寸。

主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。

泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴、和滚动轴承等为泵的转子。

悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均没有密封环，并在叶轮后盖板上设有平衡孔。

泵的轴向密封为软填料密封和机械密封及橡胶油封三种形式。

泵的转动方式是通过弹性联轴器与电动机联结的，从驱动端看，泵为顺时针方向旋转。

ISL型SL125-100J-200A-Z单级单吸立式离心泵结构型式

ISL型SL125-100J-200A-Z单级单吸立式离心泵结构型式

ISL型单级单吸立式离心泵
ISL型单级单吸离心泵概述：
ISL型单级单吸立式离心清水泵，适用于工业和城市给排水以及高层建筑中央空调、消防系统，亦可用于农业排灌。

用于输送清水或物理以及化学性质类似于水的其他液体，被输送液体温度不高与80℃。

允许最大进口压力0.6MPa。

ISL型单级单吸离心泵参数范围：
流量Q 25~400m3/s
扬程H 4~125m
以上范围的泵均可在我厂的测试中心（全国最大）进行实型泵实验。

ISL型单级单吸离心泵型号说明：
ISL125－100J－200A－Z
ISL－单级单吸离心清水泵，立式安装
125－吸入口直径（mm）
100－吐出口直径（mm）
J－表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
Z－表示泵吸入口垂直向下（不带Z表示泵吸入口水平布置）
ISL型单级单吸离心泵结构型式：
泵为立式安装水平或轴向吸入，水平吐出，泵吸入口能以0o，90o，180o，270o四个方向任意安装，大大缩小占地面积，适合更狭小空间使用。

泵与电机直联，叶轮安装在电机轴上，泵的轴封采用机械密封，外接水冲洗。

ISL型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

ISL型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁，用户若对材质有特殊要求，可与本厂协商确定。

ISL型单级单吸离心泵成套范围：
成套供应泵，电动机，还提供止回阀、闸阀。

140
141
142
143
144
145。

IS125-100-400型单级单吸离心泵


100-65J45.412.6125.8 1480 5041 7 Y132M-4 59 2.0 281 100
315B
100-65-315C 85.823.83 92 2980 35.83 45 Y225M-2 60 3.6 270 100
65 95 65 130
65 130 65 130 65 130 65 130 65 130 65 130
IS125-100-400型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS125-100-400型单级单吸离心泵性能参数
型号/参数
流量 Q
轴功 扬程 转速
率 Hn
Pa
配带电动机
效
汽蚀 叶轮直 进出口 出口口 泵
率
量径
径
径重
n
功率
m3/h L/s m r/min kw
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承 部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡 孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮 如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿 着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密 封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装 填料环。
65 56
120 33.33 47
19.9

isg100-200a

长沙自平衡多级泵厂家宏力水泵整理 isg100-200a概述：isg100-200a是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

ISG型号意义：例如：ISG100-315(I)ABIHG-单级单吸化工管道离心泵100-进出口口径(mm)315-叶轮名义直径(mm)I - 扩流型A、B-叶轮经第一、二次切割泵类别：ISG：单级单吸管道离心泵IRG：单级单吸热水管道离心泵IGRY：单级单吸高温管道离心油泵IHG：单级单吸化工管道离心泵YG：单级单吸离心管道油泵IHGB：单级单吸立式不锈钢防爆化工泵isg100-200a产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

离心泵isg100-200a性能范围:1、吸入压力≤1．0MPa（200以下口径），或泵系统最高工作压力≤1．6MPa （200及以下口径），即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业

IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

离心泵型号大全

单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵
产品简介
IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠。

型号说明
IS（IR）65—50—160
││││
│││叶轮名义直径（mm）。

││排出口直径（mm）。

│吸入口直径（mm）。

单级单吸清水离心泵。

IR————单级单吸热水离心泵。

应用领域
工业和城市给水、排水、农业的排灌及输送物理和化学性质类似清水的液体
产品特点
IS：适用性广、具有良好的性价比IR ：独特的外冷却设计，可输送<150℃热水）
范围如下：
转速：2900r/min和1450r/min
进口直径：50～200mm
流量：3～460m3/h
扬程：3.6～133m
（具体参数视具体型号而定）
型号
额定流量
（t/h）
额定扬程
（m）
转速
（r/min）
功率（kw）
吐出锥
管口径
（mm）
IS50-32-12
5
12.5 20 2900 2.2 50
6.3 5 1450 0.55 50。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IS125-100-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IS125-100-200型单级单吸离心泵性能参数
型号/参数
流量 Q
轴功 扬程 转速
率 Hn
Pa
配带电动机
效
汽蚀 叶轮直 进出口 出口口 泵
率
量径
径
径重
n
功率
m3/h L/s m r/min kw
6、为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防 止沿着配合表面进气或漏水。
7、泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺 时针方向旋转。
IS125-100-200型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
250A
65 95
Y200L1-
100-65-250B 86.624.06 60 2980 20.81 30
2 68 3.8 219 100
65 95
100-65J-250 43.312.03 15 1480 2.76 4 Y112M-4 64 2.0 219 100
60 16.67 133
39.5
100-65J45.412.6125.8 1480 5041 7 Y132M-4 59 2.0 281 100
315B
100-65-315C 85.823.83 92 2980 35.83 45 Y225M-2 60 3.6 270 100
65 95 65 130
65 130 65 130 65 130 65 130 65 130 65 130
60 16.67 30
7.66
64 2.5
100-65-315A 95.526.53 114 2980 46.33 55 Y250M-2 64 3.6 296 100
100-65J47.713.2528.5 1480 6.07 7 Y132M-4 61 2.0 296 100
315A
100-65-315B 90.825.22 103 2980 41.08 55 Y250M-2 62 3.6 281 100
100-65J-250 50 13.89 20 1480 4 5 Y132S-4 68 2.0 248 100
65 95
60 16.67 19
4.44
70 2.5
Y200L1-
100-65-250A 93.525.97 70 2980 25.46 30
70 3.8 235 100
2
65 95
100-65J46.8 13 17.5 1480 3.38 5 Y132S-4 66 2.0 235 100
55 3.0
100-65-315 100 27.78 125 2980 51.6 75 Y280S-2 66 3.6 307 100
120 33.33 118
57.6
67 4.2
30 8.33 34
5.45
51 2.0
100-65J-315 50 13.89 32 1480 6.92 11 Y160-4 63 2.0 307 100
65 56
120 33.33 47
19.9
77 4.8
30 8.33 13.5
1.84
60 2.0
100-65J-200 50 13.8912.5 1480 2.33 4 Y112M-4 73 2.0 198 100
65 56
60 16.6711.8
2.61
74 2.5
100-65-200A 93.525.97 44 2980 15.14 18 Y160L-2 74 3.6 188 100
65 56
100-65J-
Y100L2-
46.8 13 11 1480 1.97 3
71 2.0 188 100
200A
4
65 56
Y160M2-
100-65-200B 86.624.06 38 2980 12.45 15
72 3.6 177 100
2
65 56
100-65J-
Y100L1-
43.312.03 9.5 1480 1.62 2
IS125-100-200型单级单吸离心泵
IS125-100-200型单级单吸离心泵概述：
IS125-100-200型单级单吸离心泵适用于工业和城市给水、排水，也可用于农业排灌及供输送 清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。
IS125-100-200型单级单吸离心泵产品特点:
69 2.0 177 100
ห้องสมุดไป่ตู้
200B
4
65 56
60 16.67 87
323.4
61 3.5
Y200L2-
100-65-250 100 27.78 80 2980 30.3 37
72 3.8 248 100
2
120 33.3374.5
33.4
73 4.8
65 95
30 8.33 21.3
3.16
55 2.0
扬程H 4~125m
IS125-100-200型单级单吸离心泵型号说明：
IS125-100J-315A
IS-单级单吸离心清水泵
125-吸入口直径(mm)
100-吐出口直径(mm)
J-J表示降速使用 315-叶轮的名义直径(mm) A-A、B、C分别表示叶轮外径经第一、二、三次切割
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承 部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡 孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮 如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿 着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密 封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装 填料环。
1、IS型根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密 封环、轴套及悬架轴承不见等组成。
2、IS型的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点 是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接 件，即可退出转子部分进行检修。
型号 % m mm
mm
mm kg
kw
100-80J43.312.03 6 1480 1 1 Y90L-4 71 2.5 147 100
160B
80 79
60 16.67 54
13.6
65 3.0
100-65-200 100 27.78 520 2980 17.9 22 Y180M-2 76 3.6 198 100
