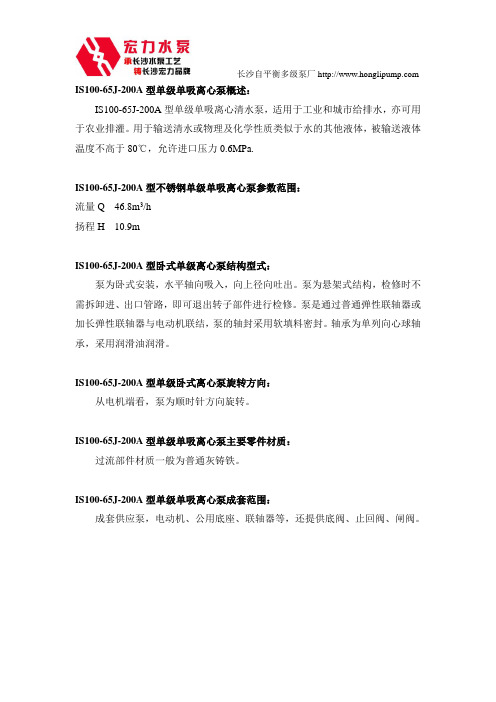

长沙自平衡多级泵厂 IS100-65J-200A型单级单吸离心泵概述：
IS100-65J-200A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS100-65J-200A型不锈钢单级单吸离心泵参数范围：
流量Q 46.8m3/h
扬程H 10.9m
IS100-65J-200A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS100-65J-200A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS100-65J-200A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS100-65J-200A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。
转子部件由悬架部件支承着(请参考IS泵结构图)。
泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式。
当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。
传动方式：泵的传动是通过联轴器与电动机直联。
从传动方向看，泵为顺时针方向旋转。
IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。
②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。
③试车启动，检查水泵的转向是否正确。
④往水泵内注水，使吸水管路和泵内的气体完全排出。
⑤关闭出口阀门及压力表旋塞。
⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。
⑦打开真空表旋塞。
缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。
完成了泵的启动。
⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。
2.运转：①注意水泵轴承升温。
一般不超过环境温度35℃，但最高温度不得超过75℃。
②悬架室的油位，必须保持在油标的1/3～2/3处。
3.泵的维护：①检查泵的底座、泵、电动机是否紧固。
②检查仪表、引线的状况，检查管路是否泄漏或松动。
③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。
④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。

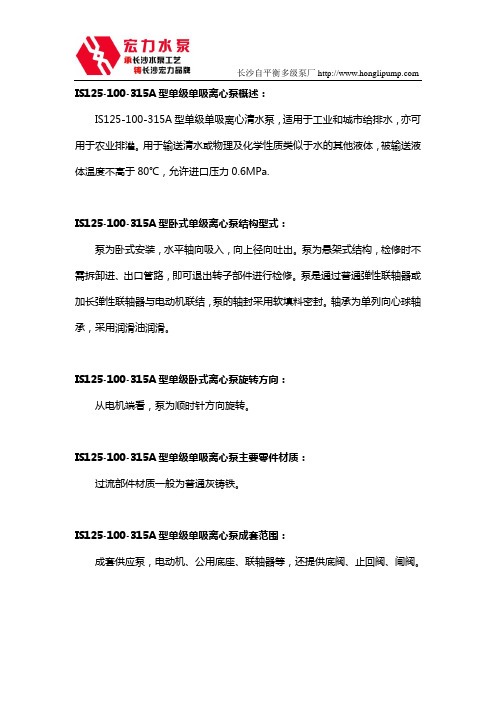

IS125-100-315A型单级单吸离心泵概述：
IS125-100-315A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100-315A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS125-100-315A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS125-100-315A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS125-100-315A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

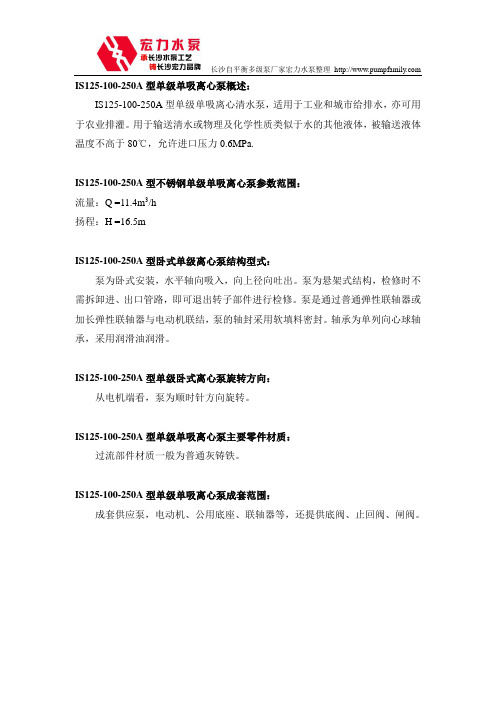

长沙自平衡多级泵厂家宏力水泵整理 IS125-100-250A型单级单吸离心泵概述：
IS125-100-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100-250A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS125-100-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS125-100-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS125-100-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS125-100-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
商品名称：亚梅I S 型清水泵IS100-65-250B
商品编号：00001624
商品型号：IS100-65-250B
一、概述
IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给、排水及农业排灌。
供输送80℃以下的清水及物理和化学性质类似清水的液体之用。
IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。
泵型号意义说明举例：
IS 100-80-160A
IS 单级单吸清水离心泵 100 吸入口直径（mm） 80 排出口直径（mm） 160 叶轮的名义直径（mm）
二、结构说明
IS型泵，符合国家标准GB5662-85等效采用--国际标准ISO2858所规定的标记性能和尺寸。
主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。
泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴、和滚动轴承等为泵的转子。
悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均没有密封环，并在叶轮后盖板上设有平衡孔。
泵的轴向密封为软填料密封和机械密封及橡胶油封三种形式。
泵的转动方式是通过弹性联轴器与电动机联结的，从驱动端看，泵为顺时针方向旋转。
IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
129
130
131
132
133
134
135
136
137
138。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、概述离心泵是一种常见的流体传输设备，广泛应用于农业、工业、建筑等领域。
单级单吸离心泵是其中一种常见的型号，简单易用，适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。
本文将介绍常见的单级单吸离心泵型号及参数，供读者参考选择。
二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一，有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。
其中，IS50-32-125代表进口口径为50mm，出口口径为32mm，叶轮直径为125mm的IS型泵。
主要参数如下：流量：6.3-400m³/h扬程：5-125m转速：2900r/min或1450r/min功率：0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵，适用于输送温度在不超过120℃的热水，其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵，适用于输送腐蚀性液体，如酸、碱、盐水等。
其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
主要参数如下：流量：1.1-1450(m3/h)扬程：7-150(m)转速：2900r/min或1450r/min功率：0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵，适用于输送含有固体颗粒、腐蚀性液体、高温液体等。
长沙自平衡多级泵厂家宏力水泵整理 IS125-100-200A型单级单吸离心泵概述：
IS125-100-200A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100-200A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS125-100-200A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS125-100-200A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS125-100-200A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS125-100-200A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
长沙自平衡多级泵厂整理
IR125-100J-200型单级单吸离心泵概述：
IR125-100J-200型单级单吸离心热水泵，适用于各类建筑的采暖、热水、空调系统及冶金、纺织、橡胶、印染、制糖等工业部门。
用于输送热水或物理及化学性质类似于水的其他液体，被输送液体温度不高于150℃，进口压力不高于0.8MPa..
IR125-100J-200型不锈钢单级单吸离心泵参数范围：
流量Q 100m3/h
扬程H 12.5m
IR125-100J-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IR125-100J-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IR125-100J-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IR125-100J-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
